tweak дешманской зарядки USB

Сообщение от Витт

mohov_a, может отремонтируем, осталось поменять одну (максимум две детали)...

Знать бы какие...

Сообщение от Витт

Микросхема и диод, проблема конечно, в микросхеме, диод на всякий случай. Там еще катушка (дроссель) на плате есть, но они выходят из строя крайне редко. Микросхема должна стоить рублей 70, и диод максимум 15, так что думаю ремонтировать вполне целесообразно.

+1!
всё что нужно сделать, если по простому , чтоб точно приговорить микросхему ШИМ контроллера, то это прозвонить диод и выходной дроссель, ну и пайки проверить внимательно. если живые, то микросхему тупо заменить.
99% всех зарядок сделаны по типовой схеме, на одной типовой микросхеме ШИМ контроллера с выходным током до 1А, т.е. без дополнительного выходного силового транзистора, соответственно все заявки типа у нас зарядка 1,5А, на 2А на два выхода ЮСБ на три на четыре , это всё в основной своей массе инсинуации , т.е. нипалово........
mohov_a, проверь то что я написал, ну и маркировку этой микрухи спиши и тут в теме напиши, я посылку ещё не заклелил, посмотрю если есть такие то кину в посылку.

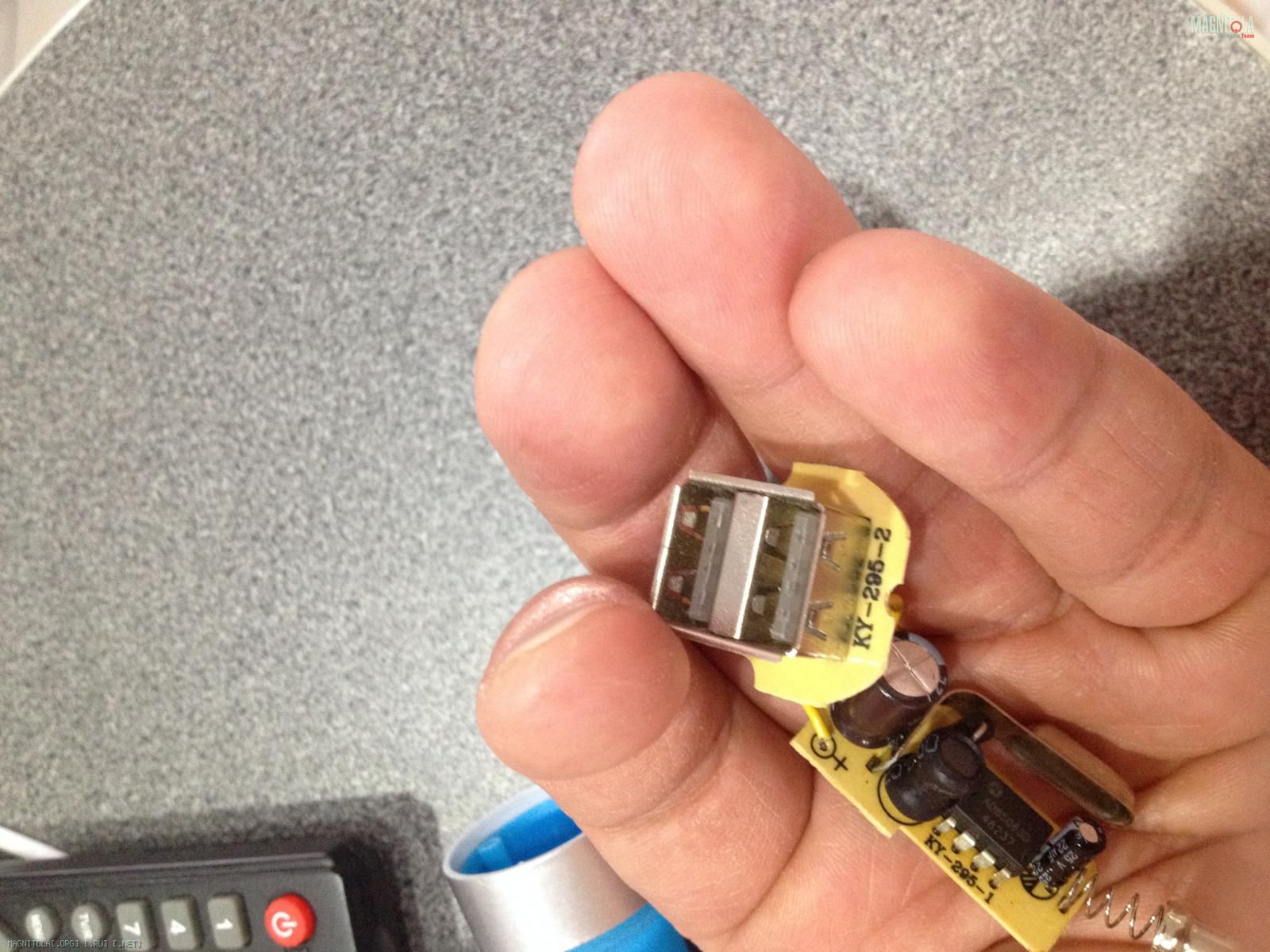

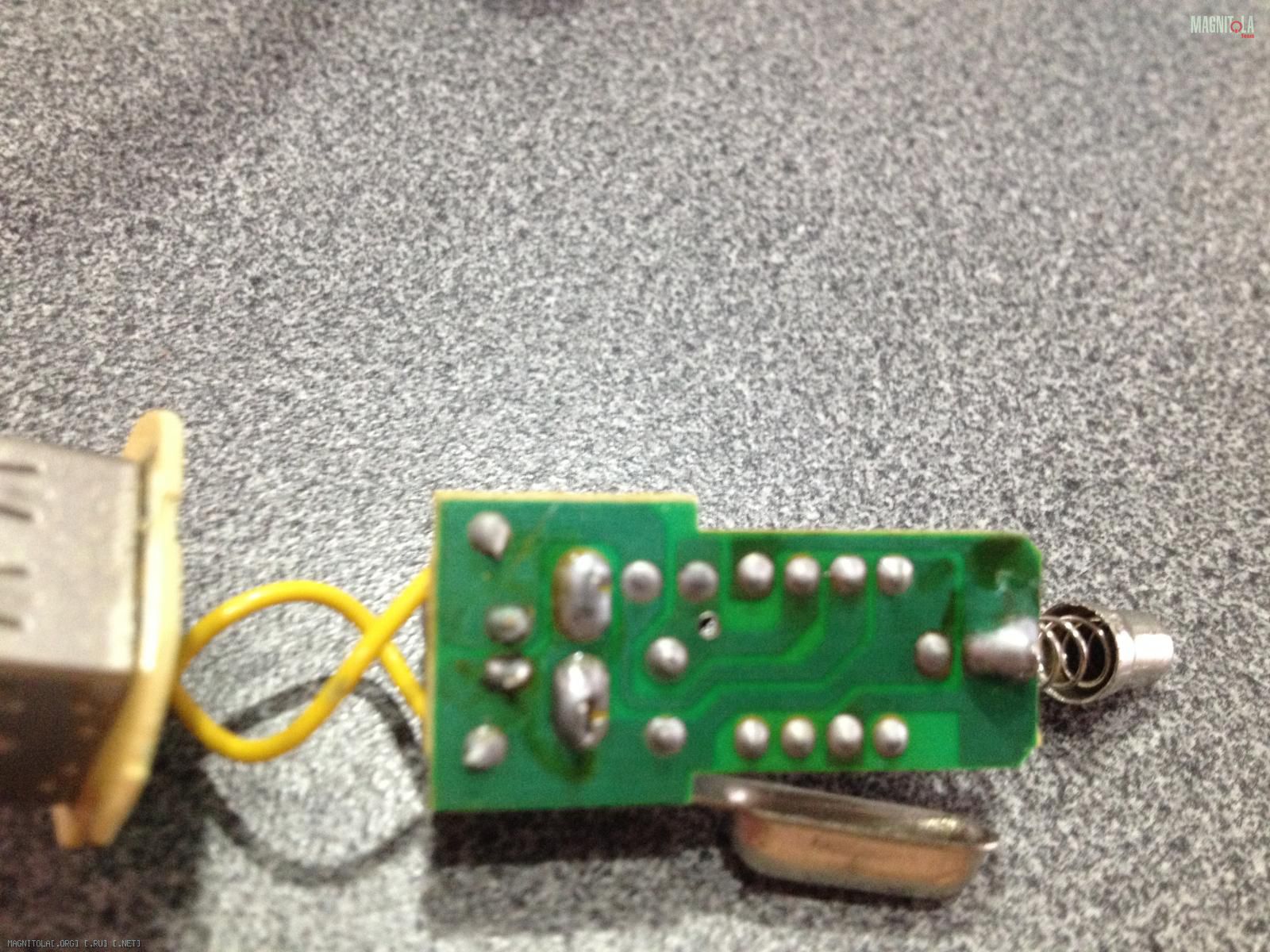

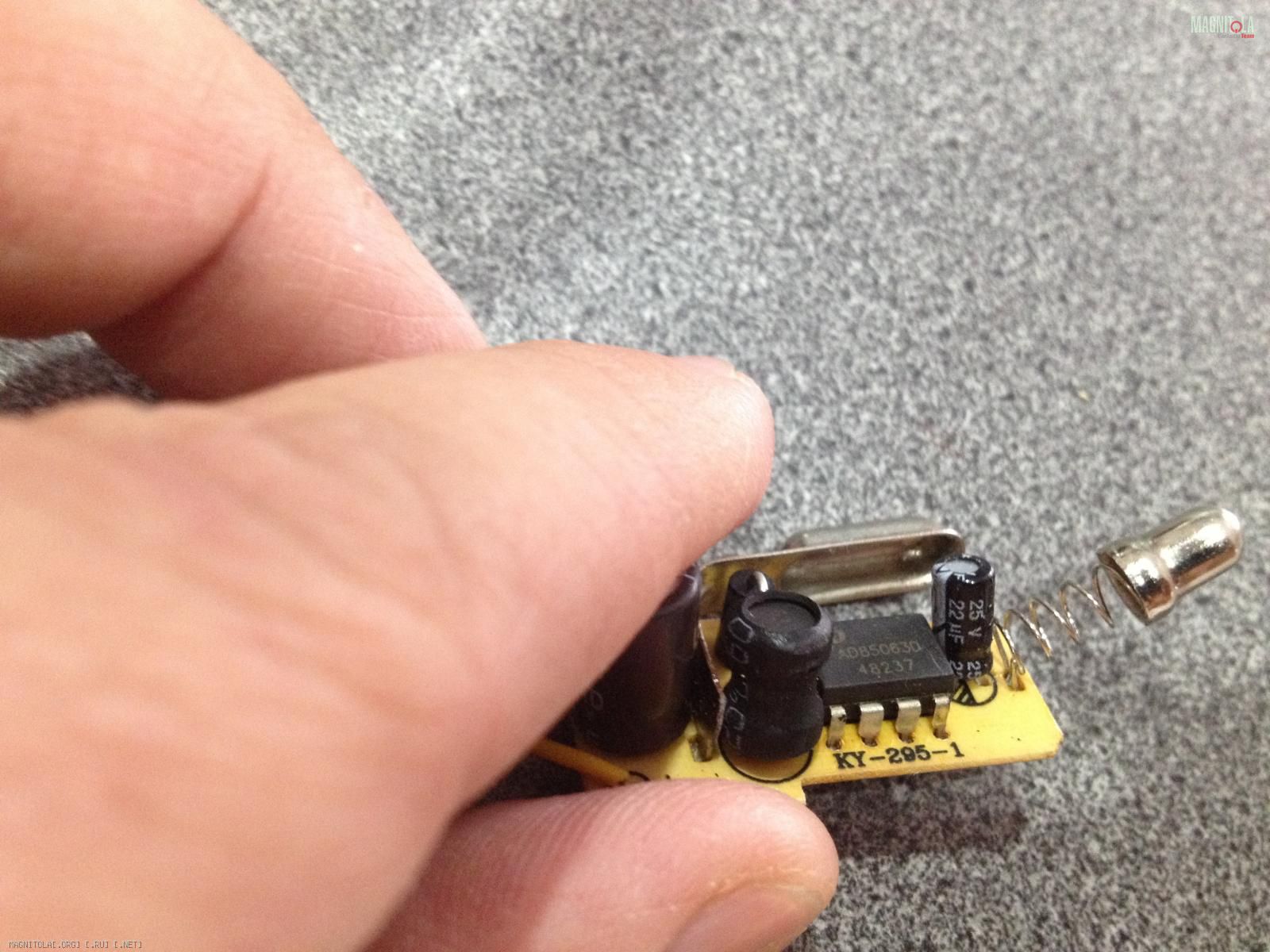

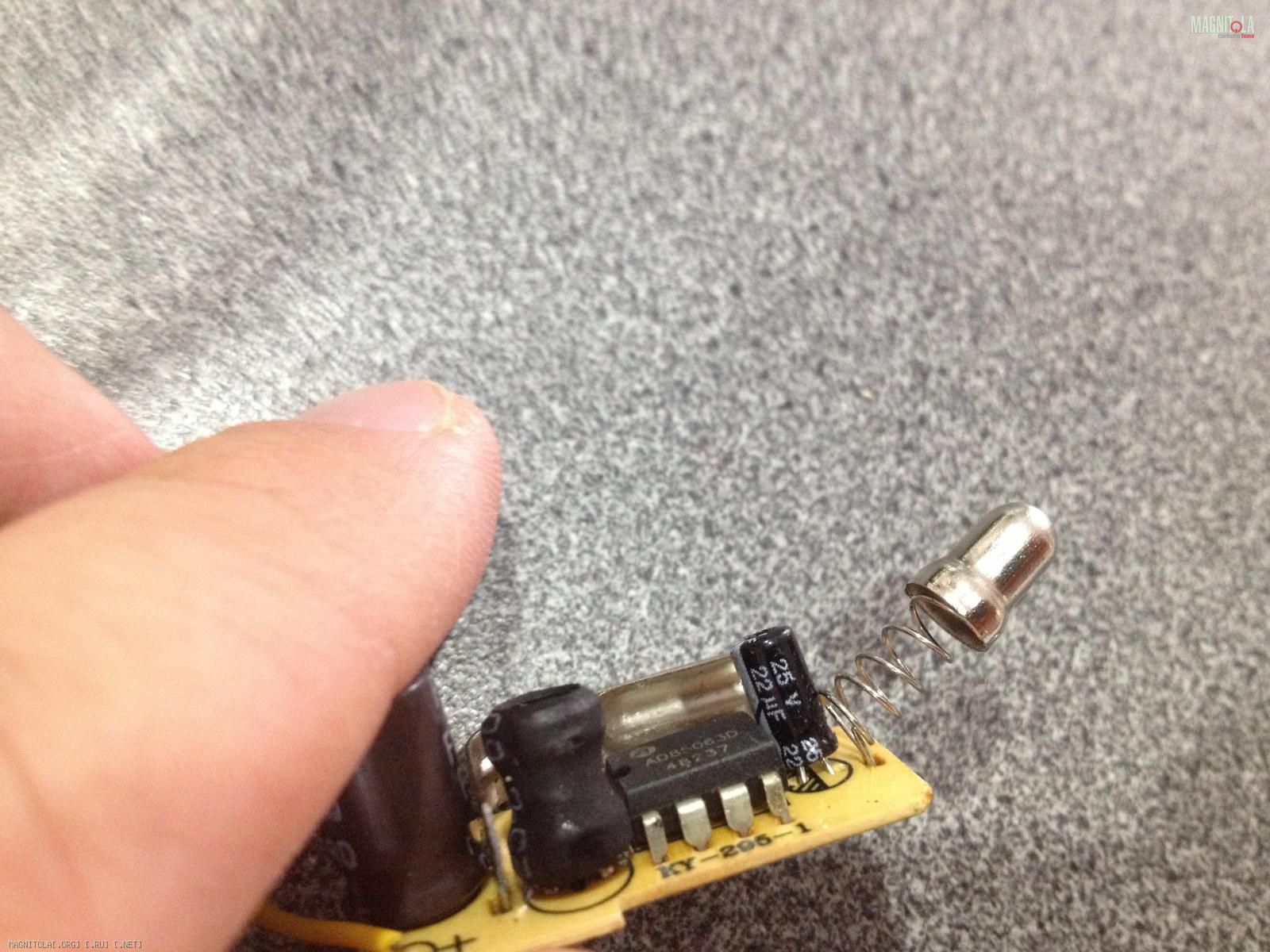

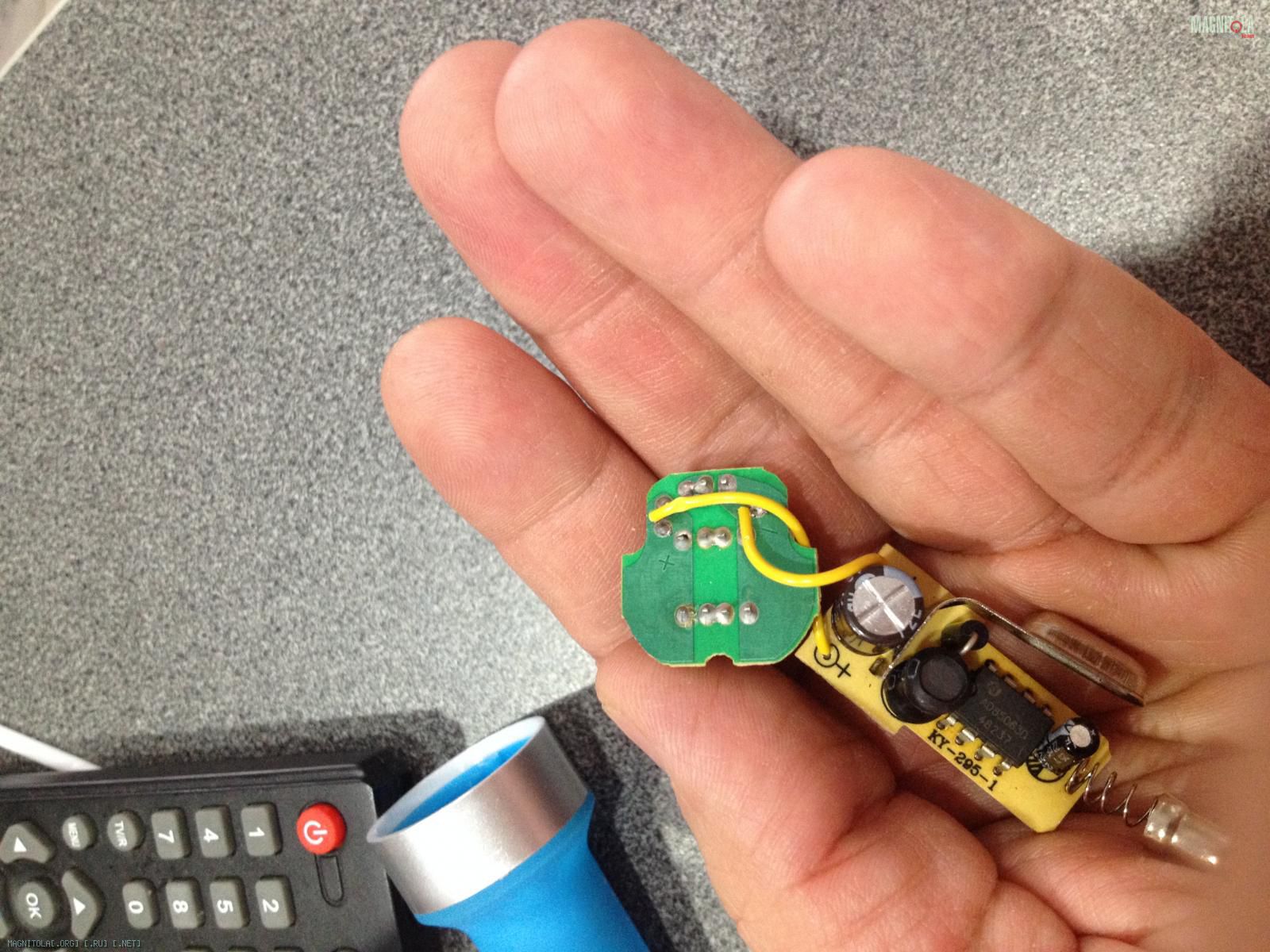

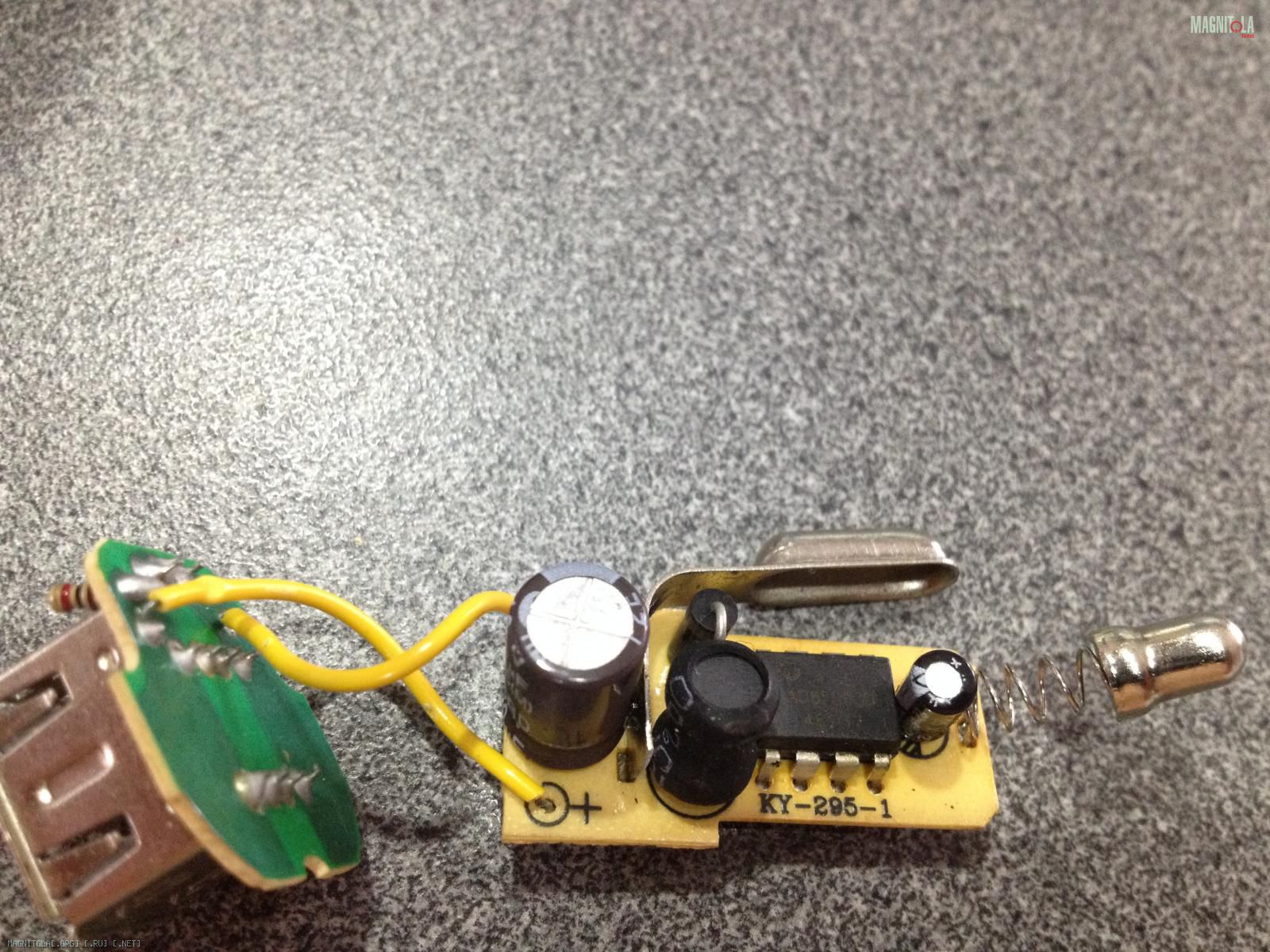

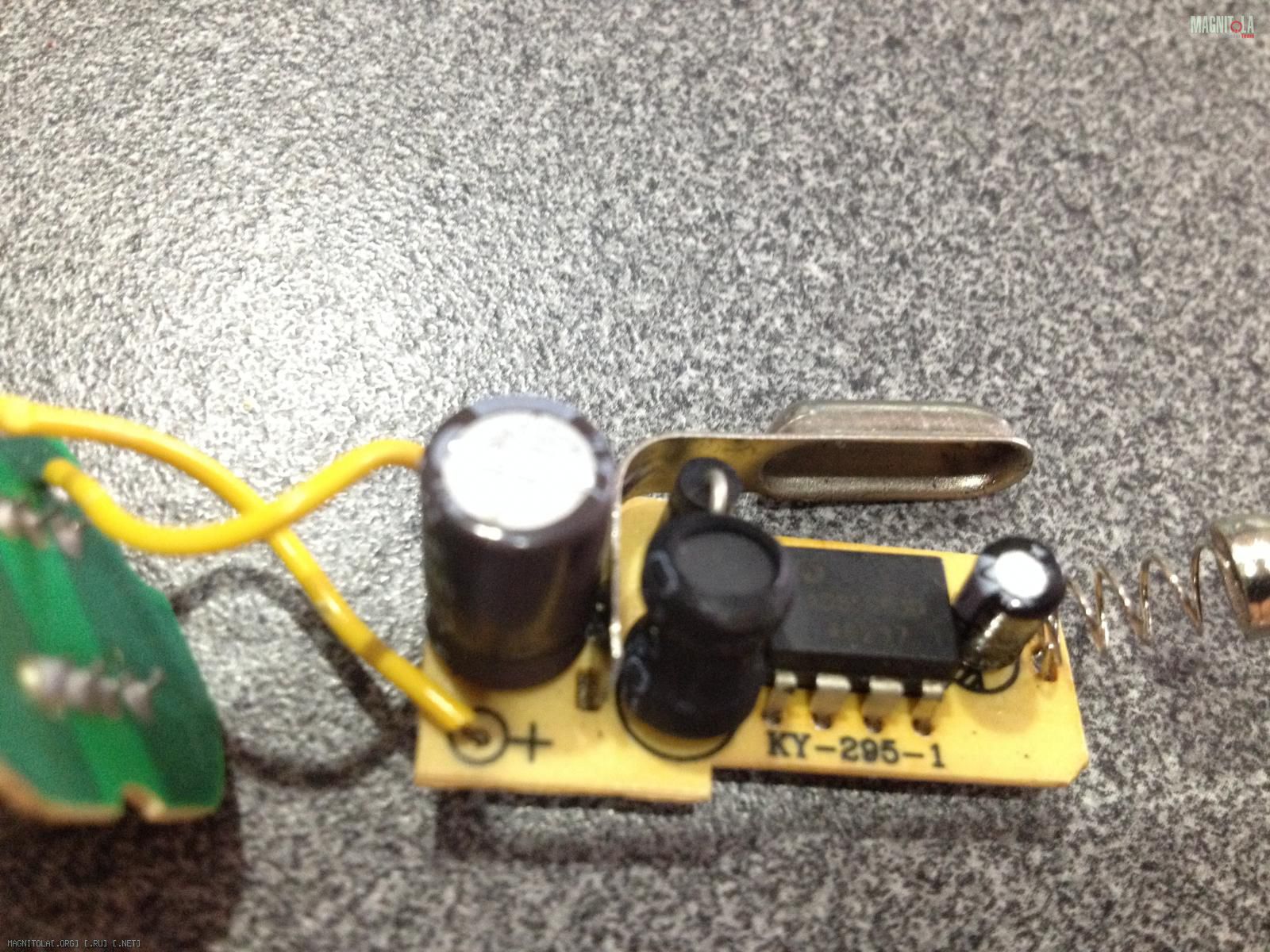

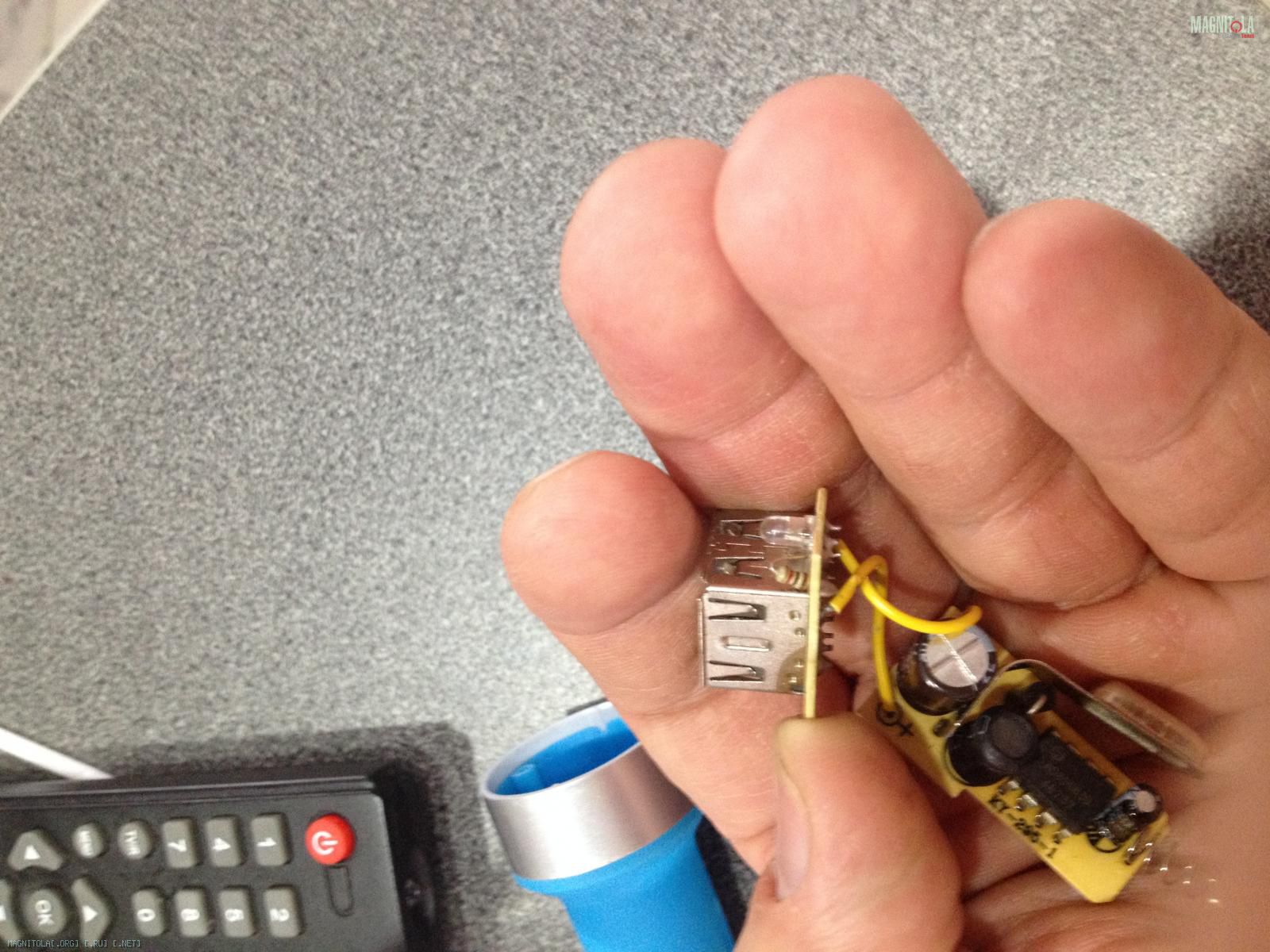

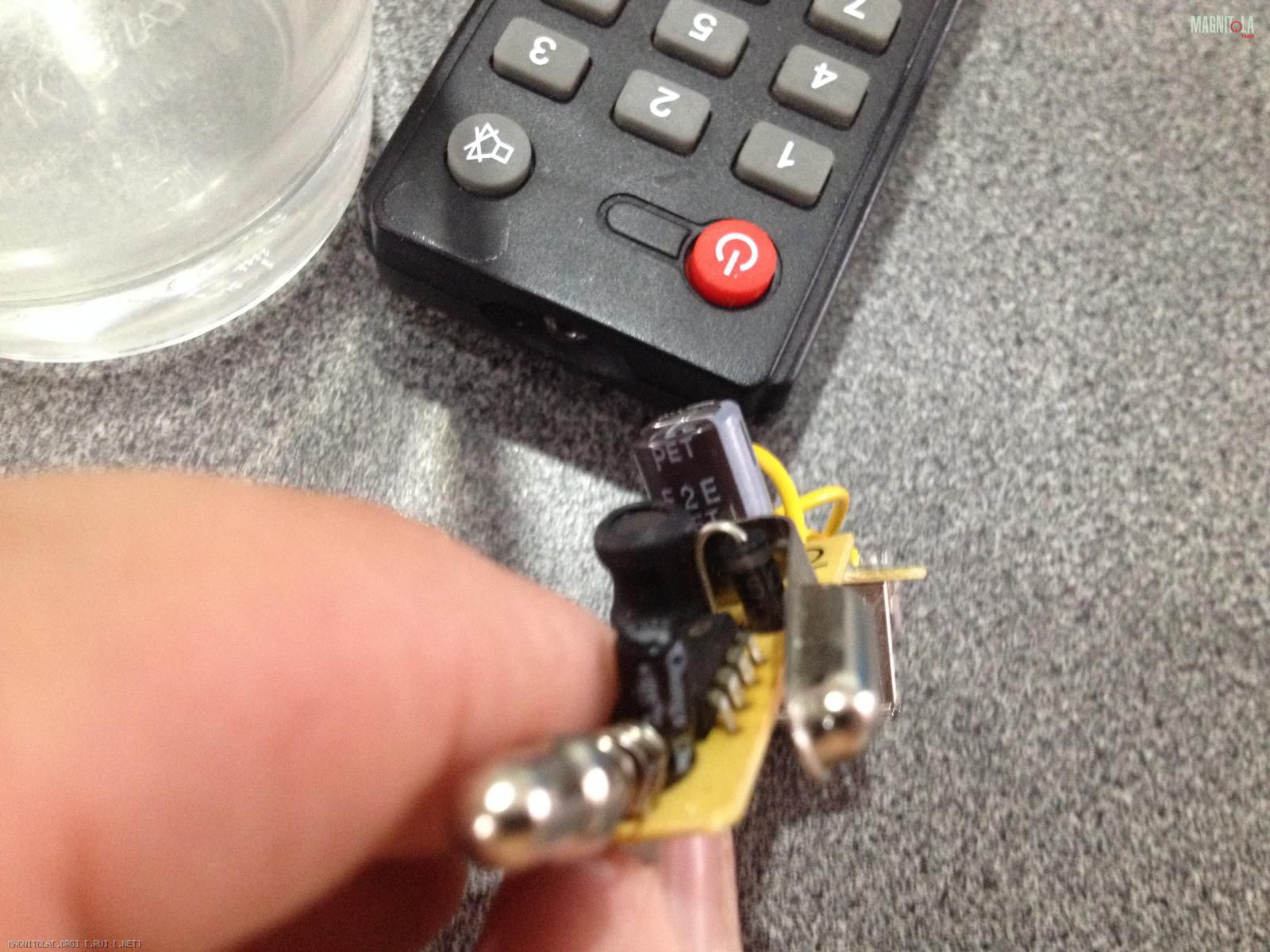

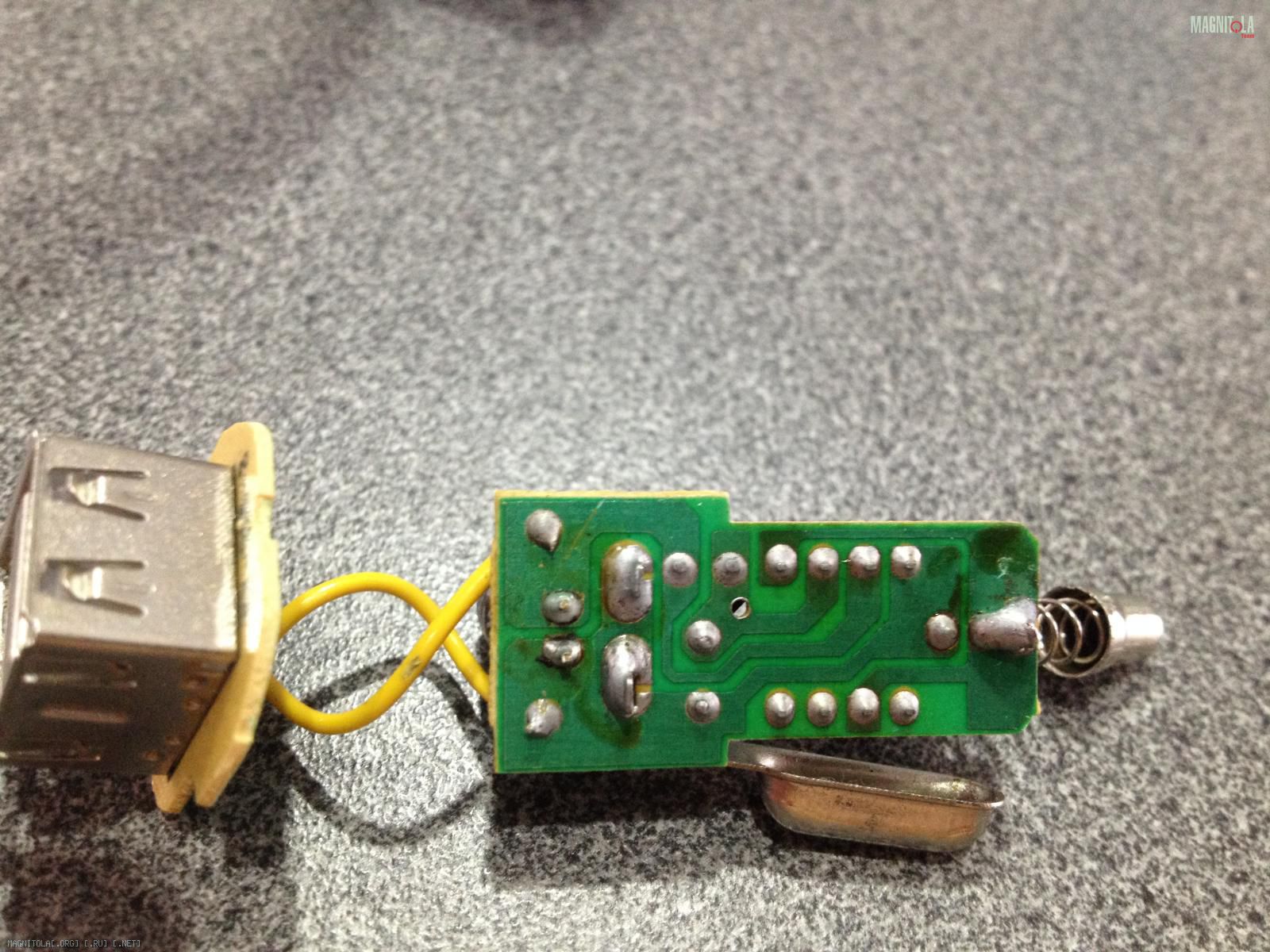

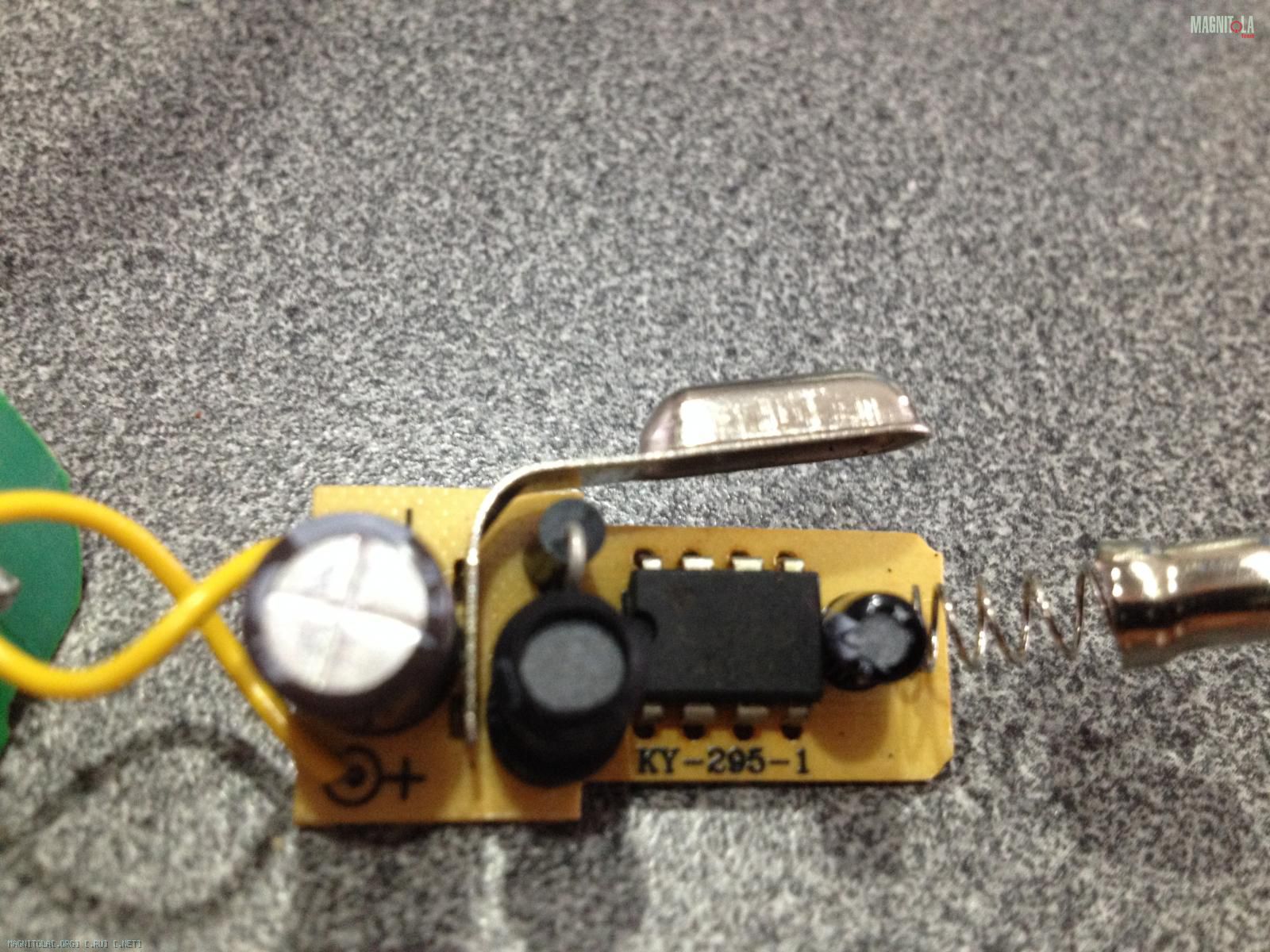

Вот

Я её восстановливать не буду, возьму только юсб. Скажите что купить и в какой последовательности спаять, схему спячу под панель, юсб врежу в заглушку Египет кондера

у меня в машине лежит зарядка, лежит уже года как три, ни разу так и не востребовалась , закину её тебе в посылку .

Сообщение от FFZ

у меня в машине лежит зарядка, лежит уже года как три, ни разу так и не востребовалась , закину её тебе в посылку .

Ну дядя Фёдор человечище! Спасибо. Так и не попрактикуюсь в кружке радиолюбителя хотя времени на это совсем нет...

Ну, как я понял- этот АД85063- что-то типа типового- дешевого. универсального и весьма надежного МС34063, только на фиксированные 5в и с индикацией. И при этом хуже ее- максимальный ток 1,2А против 1,5А у 34063- 1А она держит уверенно. Да и не скажу , что совсем задарма стоит- на Али она по 82 р в партии по 10шт... ( зарядку на 34063 я 2 недели назад купил в Руси за 59 р )
Вообще- на чем только эти зарядки не делают- мне попадался даже на 1А на..TL494- та зарядка была набита деталями, как вобла икрой... До 1А Мс 34063 стандарт, можно взять любую автозарядку, стандарт к мобильникам 350 мА, для большего тока надо будет поменять токограничительный резистор и , скорее всего- дроссель- даташит в помощь, там при достижении определенного тока падение на резюке переводит ШИМ в режим ограничения тока, посему сжечь его непросто.Телефон зарядить вообще не проблема- а вот планшеты требуют порядка 2А- тут она уже не годится. Я, к примеру. видел на XL2003- это примерно то же, но с иной поножовщиной и до 3А...
