tweak дешманской зарядки USB

Ну, как я понял- этот АД85063- что-то типа типового- дешевого. универсального и весьма надежного МС34063, только на фиксированные 5в и с индикацией. И при этом хуже ее- максимальный ток 1,2А против 1,5А у 34063- 1А она держит уверенно. Да и не скажу , что совсем задарма стоит- на Али она по 82 р в партии по 10шт... ( зарядку на 34063 я 2 недели назад купил в Руси за 59 р:whistle2: )
Вообще- на чем только эти зарядки не делают- мне попадался даже на 1А на..TL494- та зарядка была набита деталями, как вобла икрой... До 1А Мс 34063 стандарт, можно взять любую автозарядку, стандарт к мобильникам 350 мА, для большего тока надо будет поменять токограничительный резистор и , скорее всего- дроссель- даташит в помощь, там при достижении определенного тока падение на резюке переводит ШИМ в режим ограничения тока, посему сжечь его непросто.Телефон зарядить вообще не проблема- а вот планшеты требуют порядка 2А- тут она уже не годится. Я, к примеру. видел на XL2003- это примерно то же, но с иной поножовщиной и до 3А...

обе микросхемы выдают ток в 1 А 5В при питании от 12в , в корпусе дип8 , если корпус меньше . то и ток ниже. верно лишь то , что АД заточена на 5В, и полагаю , что не может работать в схемах повышения.,
При большем токе просто используют дополнительно наружный ключ помощьнее , конечно разнообразие и качество мелкосхем очень велико . есть из чего выбирать.

Цитата:

---

Сообщение от mohov_a

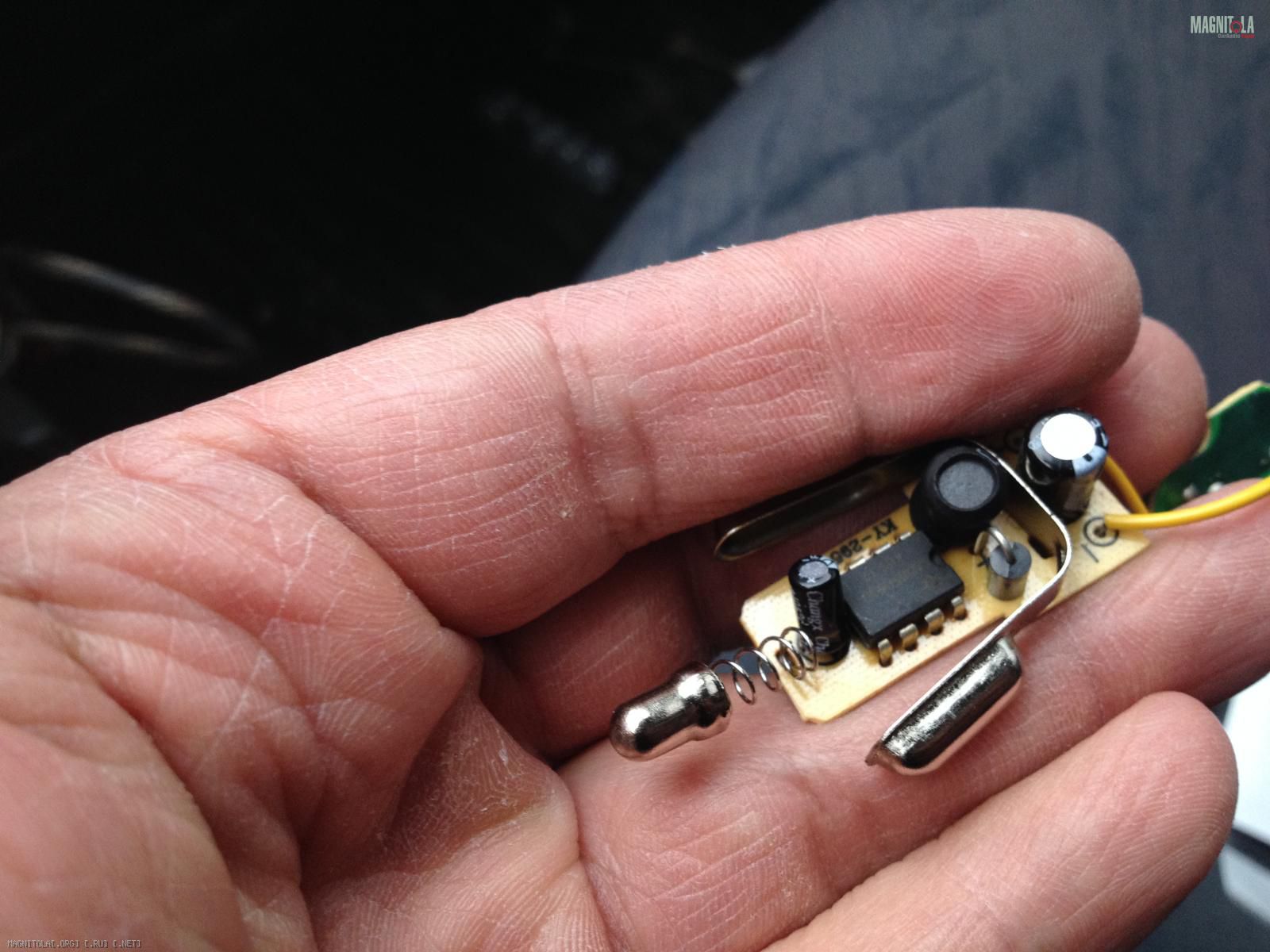

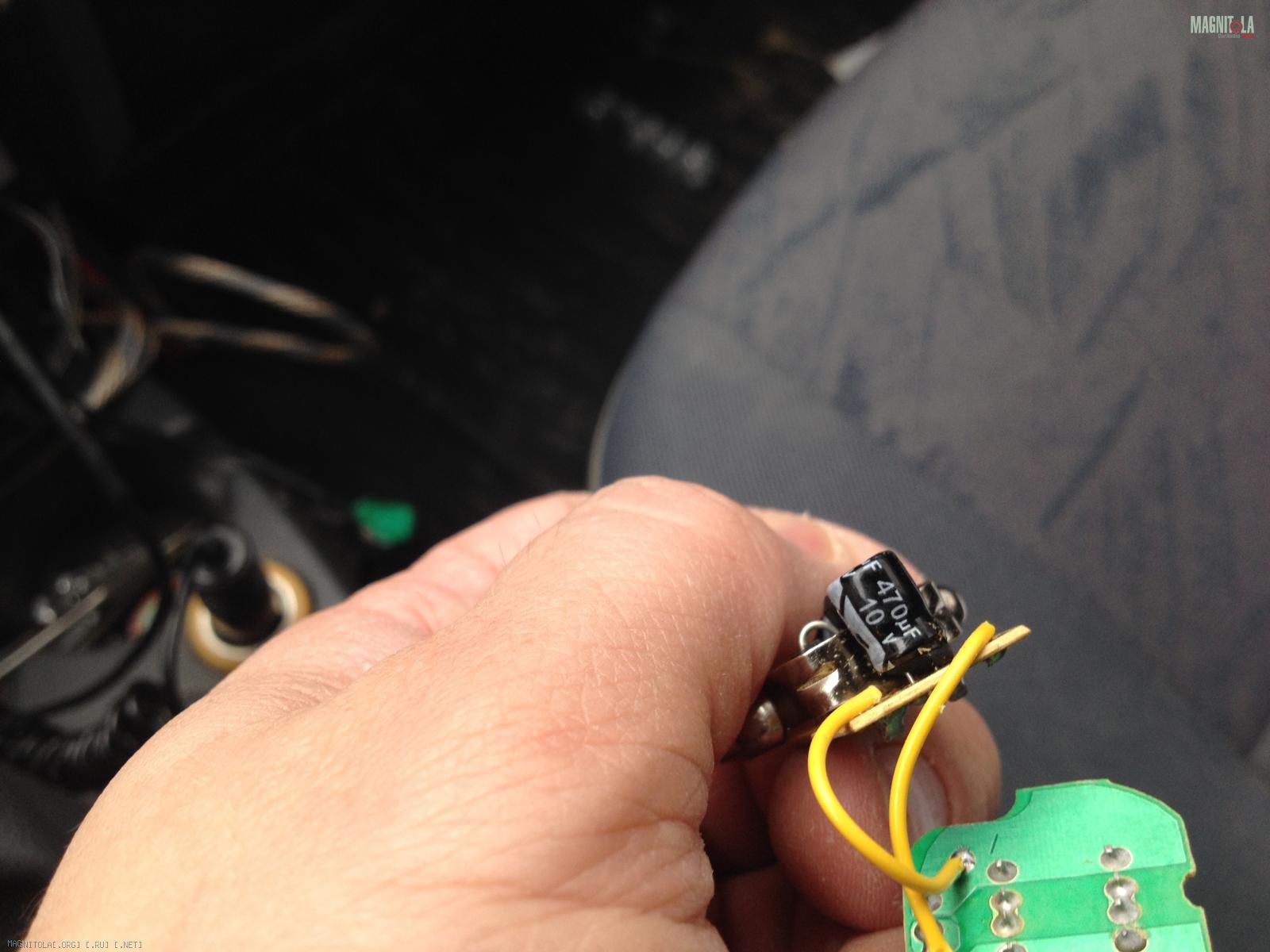

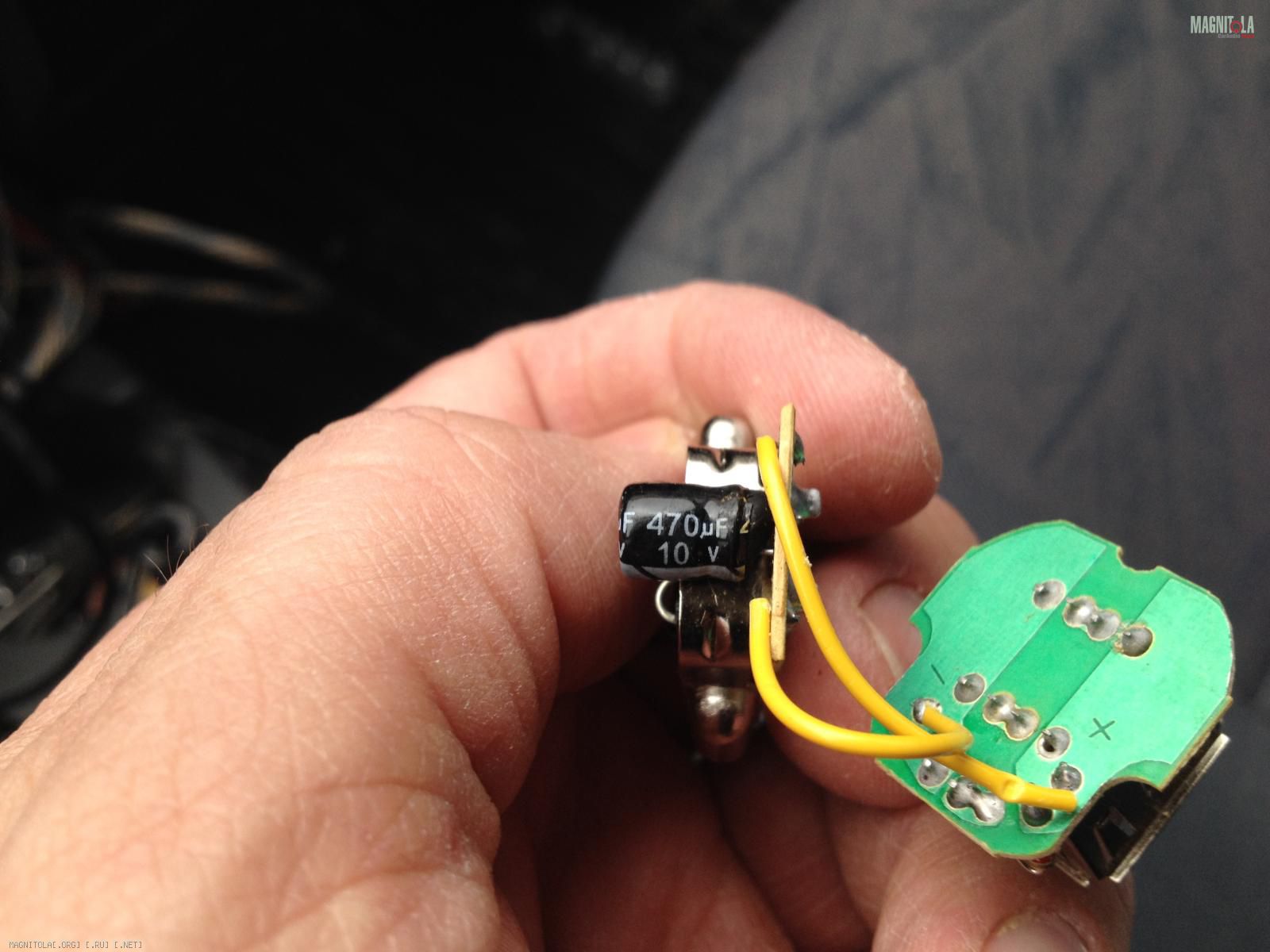

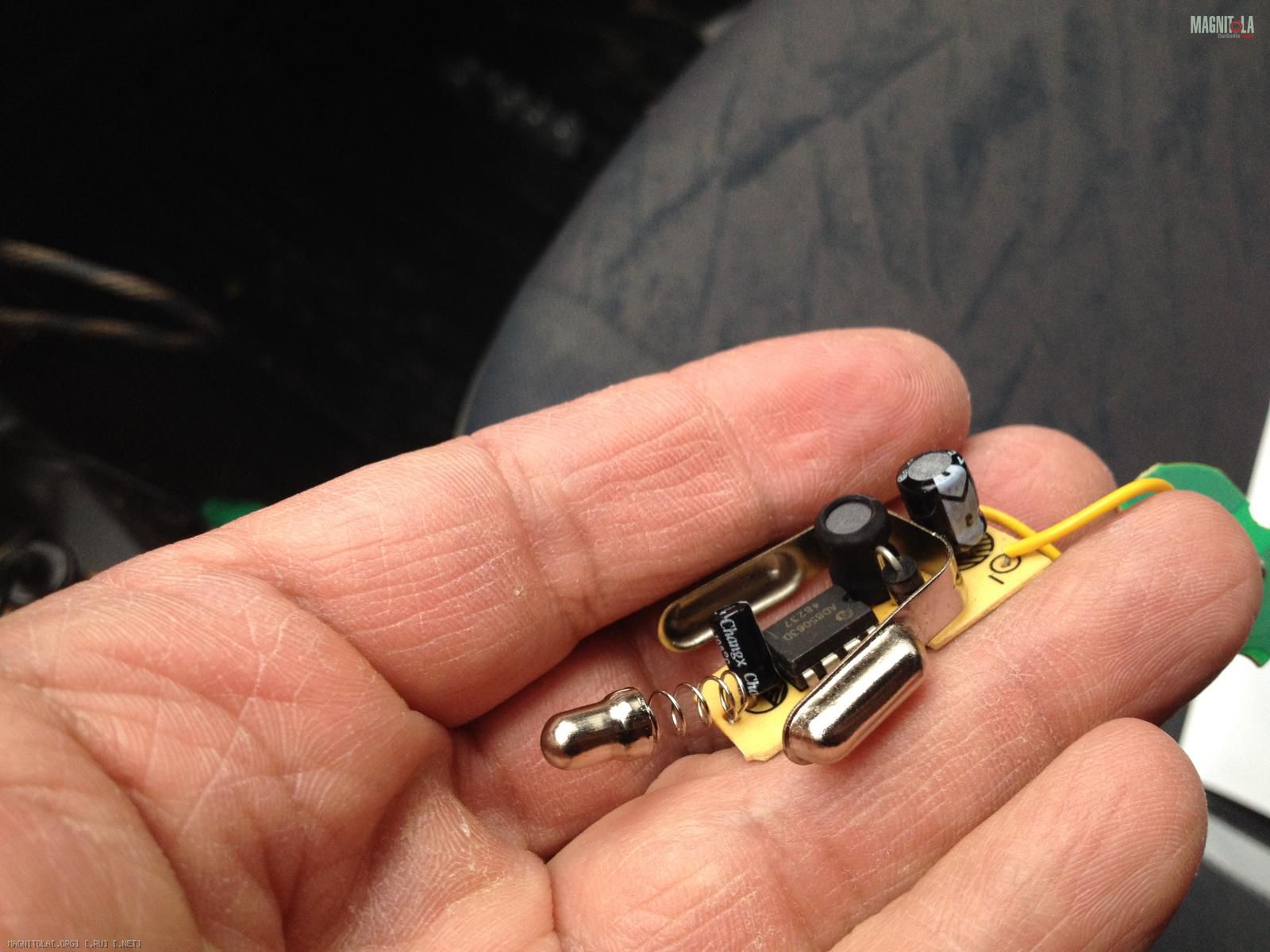

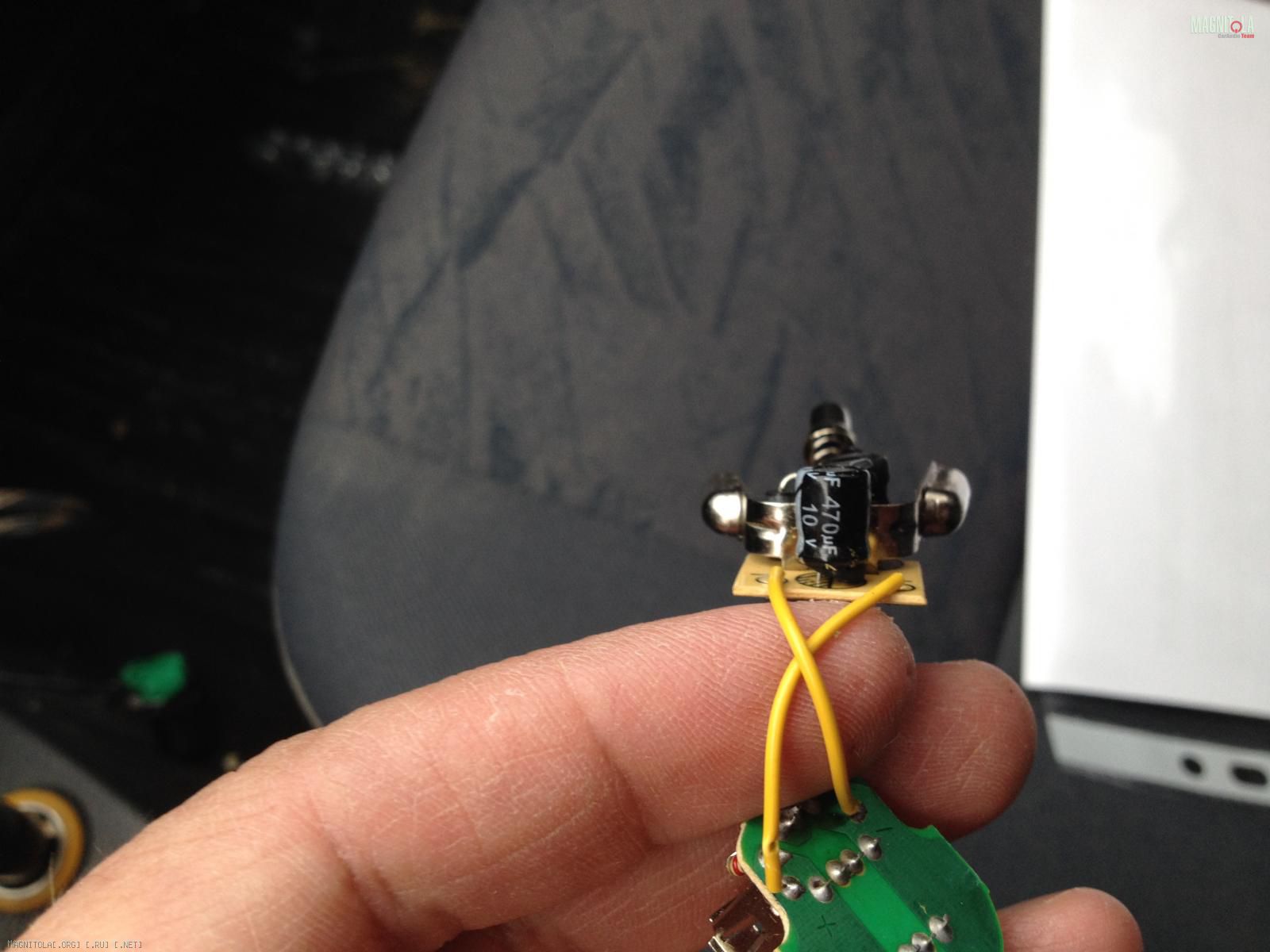

Вложение 946076Вложение 946078Вложение 946080Вложение 946082Вложение 946084
У этого шайтан-прибора два выхода 1А и 2А, зарЖал только огрызок 4s, 2-а устройства не подключал. Контроллера светится, но зарядка не идет. Я так понимаю дело в вытекшей емкости. Есть ли смысл чинить или проще на помойку? Если смысл есть то характеристики емкости должны быть именно такими как у вытекшей или можно больше/меньше(по высоте запас есть почти такой же как высота кондера.

---

купил две китайских зарядки в разное время за 200 руб и за 65 руб, одна тянет нагрузку (200) другая (65) нет. Внутри у обоих примерно одно и тоже как на фото. Однако у хреновой дроссель субъективно тоньше проводом намотан и диод Шоттки на 1А, а не на 2А. Измерил индуктивность 200 мкГн, сердечник штырь. Заменил дроссель на дроссель от вышедшей из строя энергосберегающей лампы на тороидальном сердечнике который намотан проводом существенно толще. Ничего не перематывал, было 10 витков 190 мкГн, только две лишние обмотки по пару витков каждая удалил. Диода на 2А не было в наличии - оставил как есть, но к электролитам подпаял блокировочные smd снизу для долговечности. Результат 200=65 !
