Фонит Один Канал Усилителя

Цитата:

---

Сообщение от New2015

я по всей плате их померил они показывают 99.9.прибор стоит на 200к,в выпаяном виде показывают так же 99.9.

---

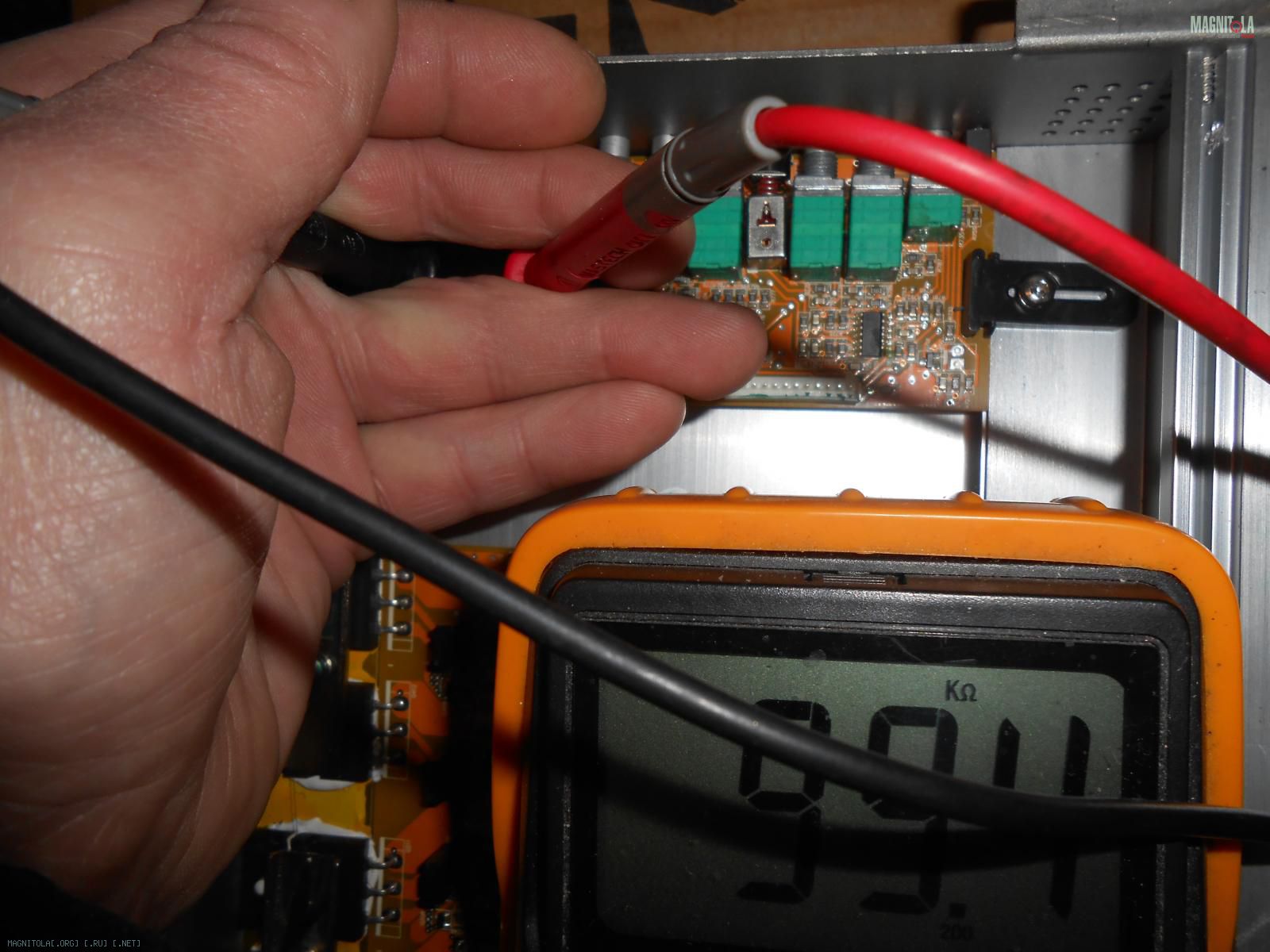

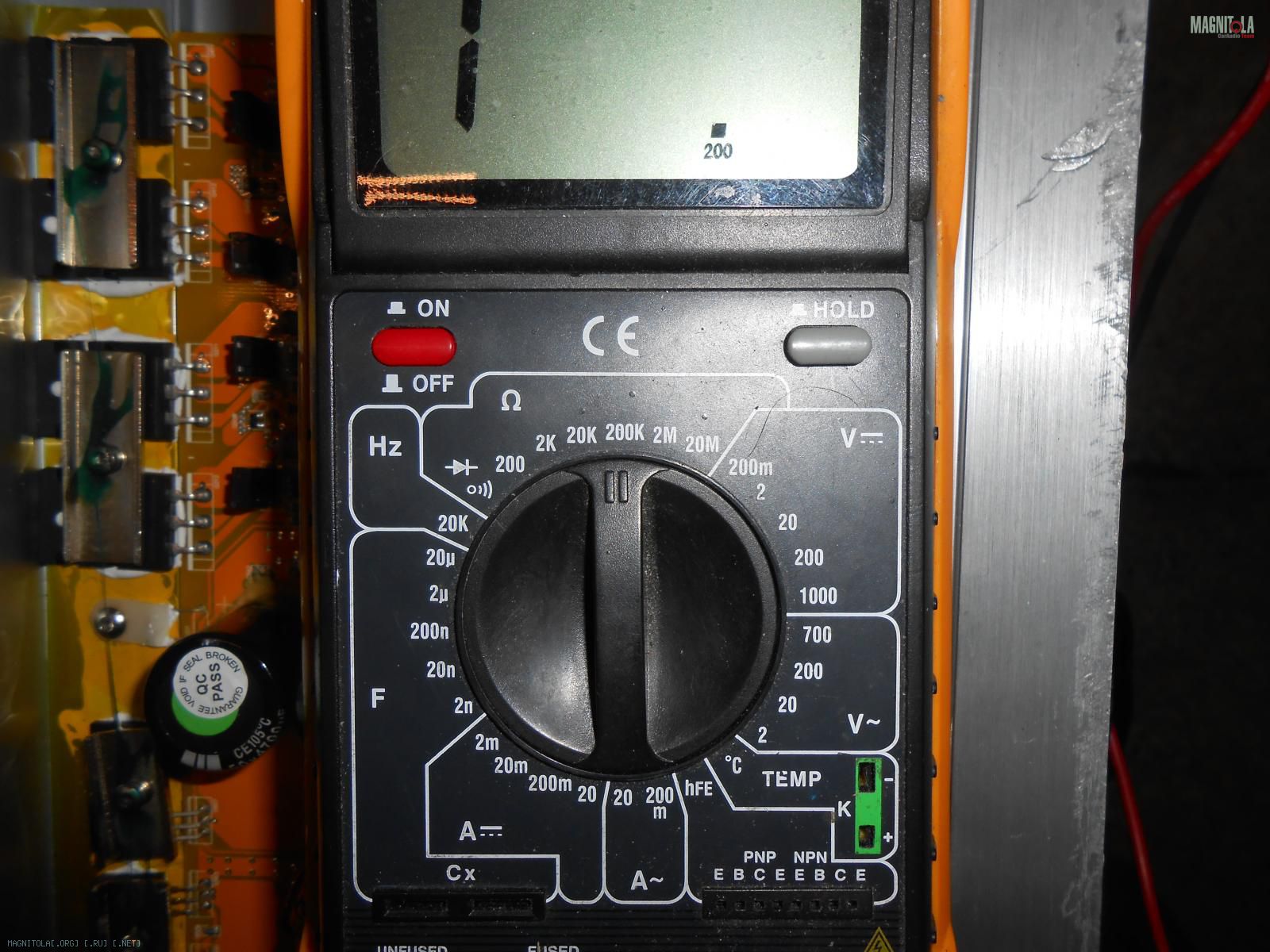

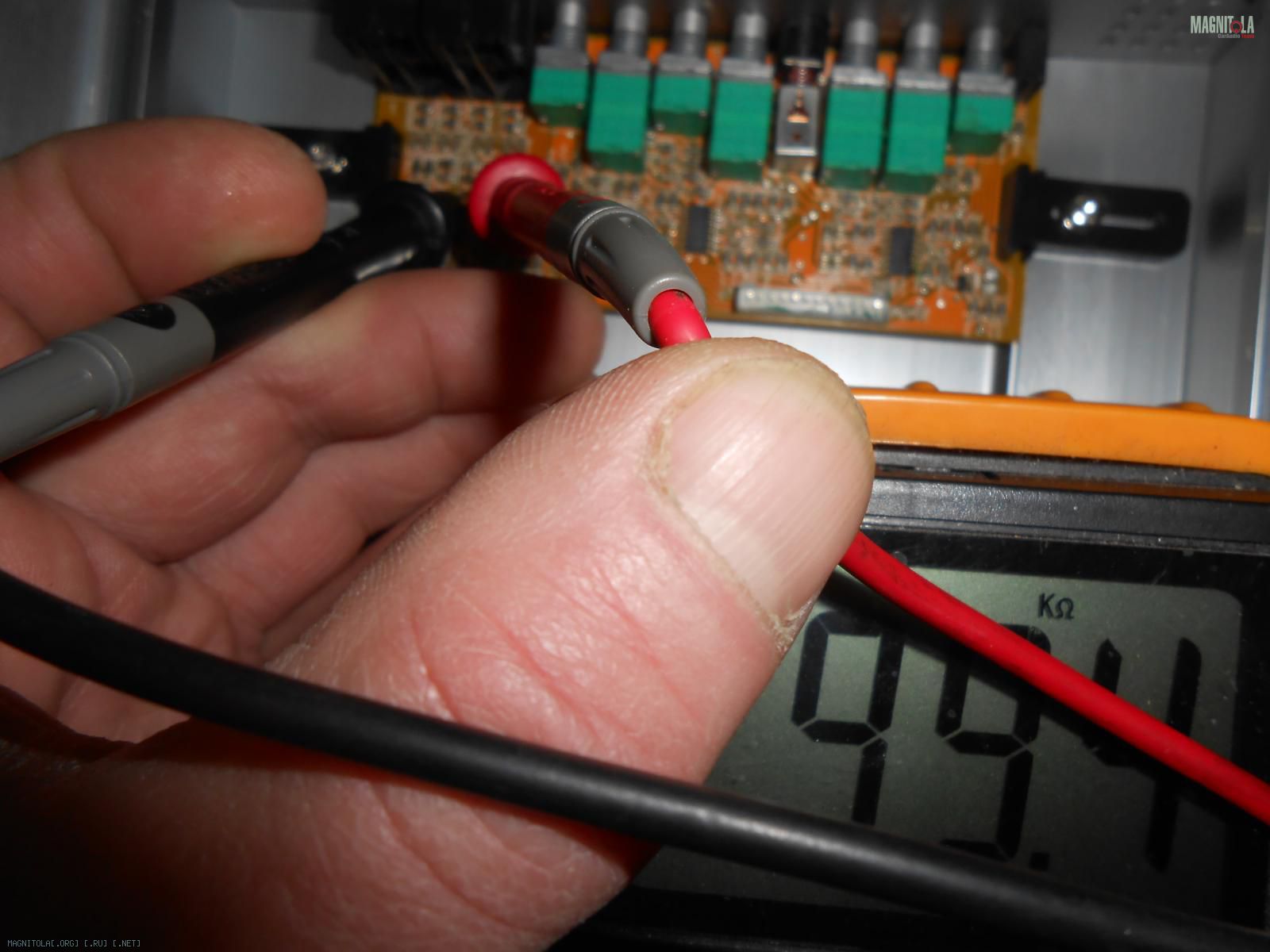

Я тоже сегодня измерил сопротивление,получилось так:
Вложение 968954Вложение 968956Вложение 968958
...разброс от номинала тоже виден.,

Цитата:

---

Сообщение от New2015

Теперь надо как то узнать,какого он номинала. сказали нужен прибор какой то для замера.

---

Ранее схему уже приводил,как это выглядит в ОУ(придерживайтесь этого принципа).Может успею,то завтра измерю ёмкость более точно,если усилитель не отдадут клиенту до моего приезда на работу.,

Цитата:

---

Сообщение от gena60

Ранее схему уже приводил,как это выглядит в ОУ(придерживайтесь этого принципа).Может успею,то завтра измерю ёмкость более точно,если усилитель не отдадут клиенту до моего приезда на работу.,

---

ОГРОМНЕЙШИЕ СПАСИБО. завтра я тоже измерю,если прибор принесут.

---------- Сообщение добавлено 20.03.2016 в 19:39 ----------

на ваших фото,а именно на 2-3 заметил что кнопка включения НЧ и Вч фильтра чем то обмазана,можно узнать чем? красное что то. и для чего.в моем случае без смазок,и просто пружинка видна,ну и внутренности немного

Цитата:

---

Сообщение от New2015

завтра я тоже измерю,если прибор принесут.

---

Это будет не плохо,хорошо если удастся это сделать.

Цитата:

---

Сообщение от New2015

на ваших фото,а именно на 2-3 заметил что кнопка включения НЧ и Вч фильтра чем то обмазана,можно узнать чем?

---

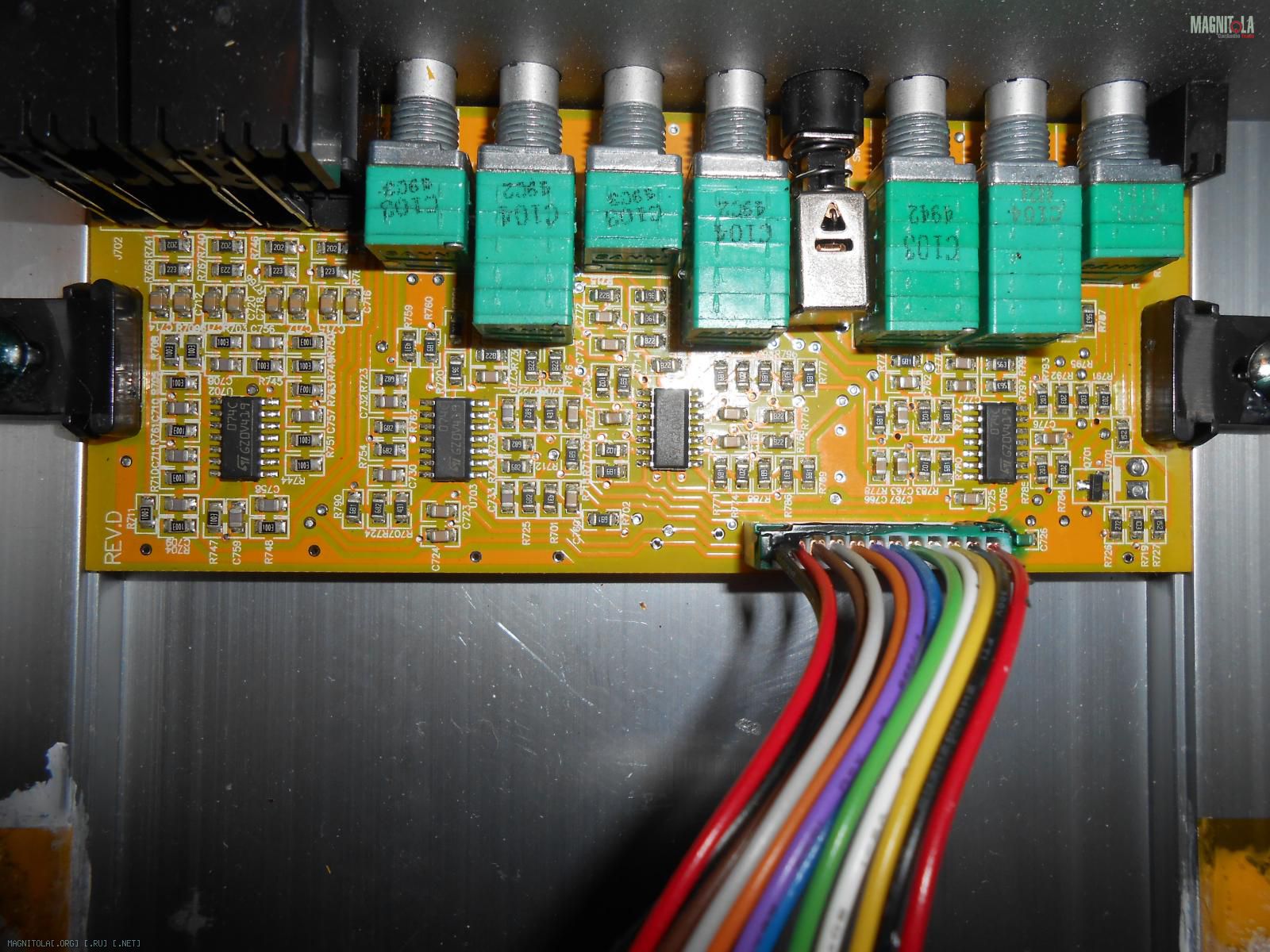

Я не обращал на это внимания,поэтому не могу ответить на этот вопрос.Вот фото платы от другого усилителя(ранее был в ремонте):
Вложение 968972
...может это поможет разобраться с этим вопросом?!.,есличо

наверно комплектующие разные на заводе были.

Цитата:

---

Сообщение от New2015

наверно комплектующие разные на заводе были.

---

Возможно,но это уже мелочи.Основной вопрос в теме нужно раскрыть и решить эту проблему раз и навсегда.,

Цитата:

---

Сообщение от gena60

Возможно,но это уже мелочи.Основной вопрос в теме нужно раскрыть и решить эту проблему раз и навсегда.,

---

Измерили,не выпаивая показывает 6-7 нано фарад,на выпаянных 7-8 пика фарад

---------- Сообщение добавлено 21.03.2016 в 09:06 ----------

Но прибор может врать

Цитата:

---

Сообщение от New2015

Измерили,не выпаивая показывает 6-7 нано фарад

---

очень часто, это емкость схемы...

Цитата:

---

Сообщение от New2015

на выпаянных 7-8 пика фарад

---

а это больше похоже на обрыв... редко какой прибор способен на такие измерения...
Разница на несколько порядков это много...
Попробуйте погуглить на эту микросхему схемы включения... они очень часто повторяются... и сравните с те, что у вас... тогда можно понять хотя бы порядок цифр...

Меряли на 3х штуках,работающих исправно каналах.

---------- Сообщение добавлено 21.03.2016 в 09:47 ----------

Погрешность прибора я отминусовал

---------- Сообщение добавлено 21.03.2016 в 09:49 ----------

10 пика фарад показывает напрямую без проводов прибора,напрямую кинули

---------- Сообщение добавлено 21.03.2016 в 09:52 ----------

На прямую проверяли советские конденсаторы 27 пика фарад прибор показывает 27,прибор не врет,штук 40 проверили уже.

---------- Сообщение добавлено 21.03.2016 в 09:55 ----------

Будем вставлять 10 пика фарад,вечером проверю в машине

---------- Сообщение добавлено 21.03.2016 в 20:32 ----------

Помогло,но не до конца,я не разу Гейн на всю не выкручивал,а сейчас на всю есть слабый фон,причём в обоих каналах,а чуть назад исчезает.у меня раньше на 1час всегда стояло,значит проблемы нет.

---------- Сообщение добавлено 21.03.2016 в 20:33 ----------

Всем спасибо большое,крови всем попил ))))

---------- Сообщение добавлено 21.03.2016 в 20:35 ----------

Итог,хана была резистору и конденсатору,левого канала

Цитата:

---

Сообщение от New2015

Итог,хана была резистору и конденсатору,левого канала

---

Обратные связи,будь они не ладны - всегда дают о себе знать.Была уже мысль об этом:

Цитата:

---

Сообщение от gena60

По логике, небольшие отклонения от номинала резистора на фон не могут влиять особо,похоже не в этой части нужно искать причину,ежели сам ОУ исправен(может только конденсатор на это влияет).,

---
