Это совершенно не так,как Вы говорите.Хоть и прошло много времени,как сам начал заниматься ремонтом,но уже в школе об этом всё знал и без особых навыков,а старшие товарищи направляли в нужное русло по делу.Если бы мне тогда предоставили такое,как это есть сегодня,- был-бы просто рад за такую возможность и информацию по моим вопросам.,Цитата:
Сообщение от New2015
Человек вон ОУ по питанию зашунтировал, а вы кто да сколько отремонтировал,давайте по существу товарищи по существу!)))Цитата:
Сообщение от gena60
на питание ОУ ( средняя ножка ) ипробовал кондер другой не 1 мкф, а 1000 мкф тыкал.а остальное уже 1 мкф. вот итог на фотоЦитата:
Сообщение от catyara52

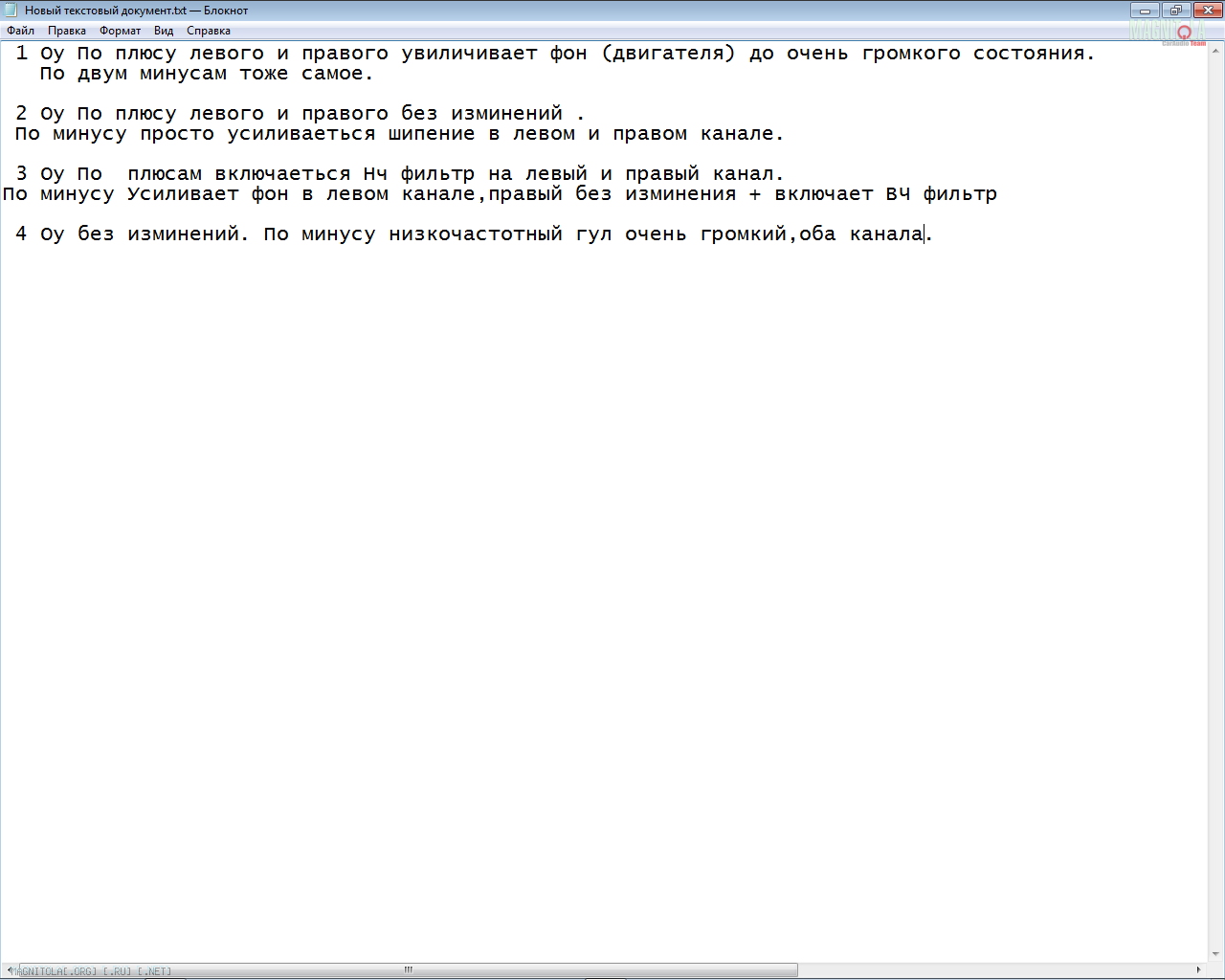

Вложение 966708

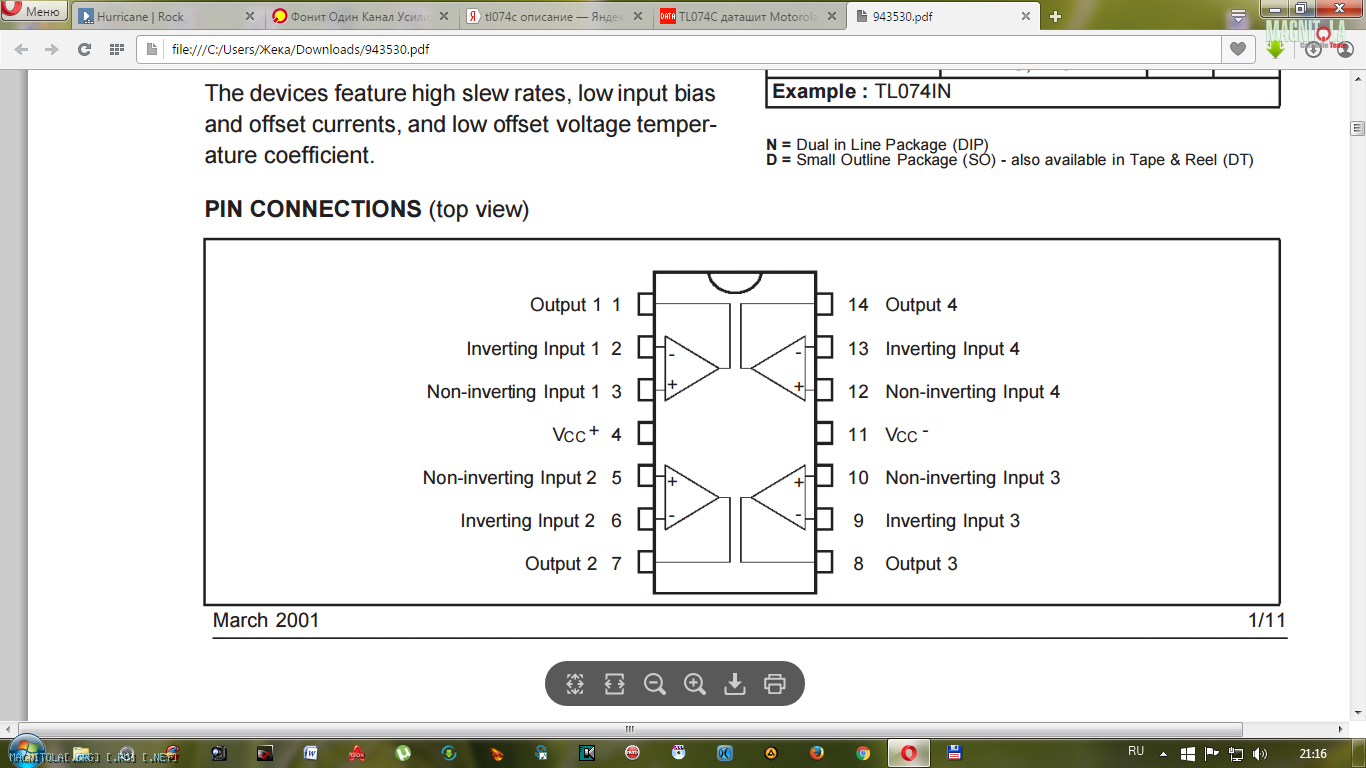

Плюс я имею виду везде 3 ножка,с верха с низа.минус 2 ножка. и крайние ножки сами каналы.

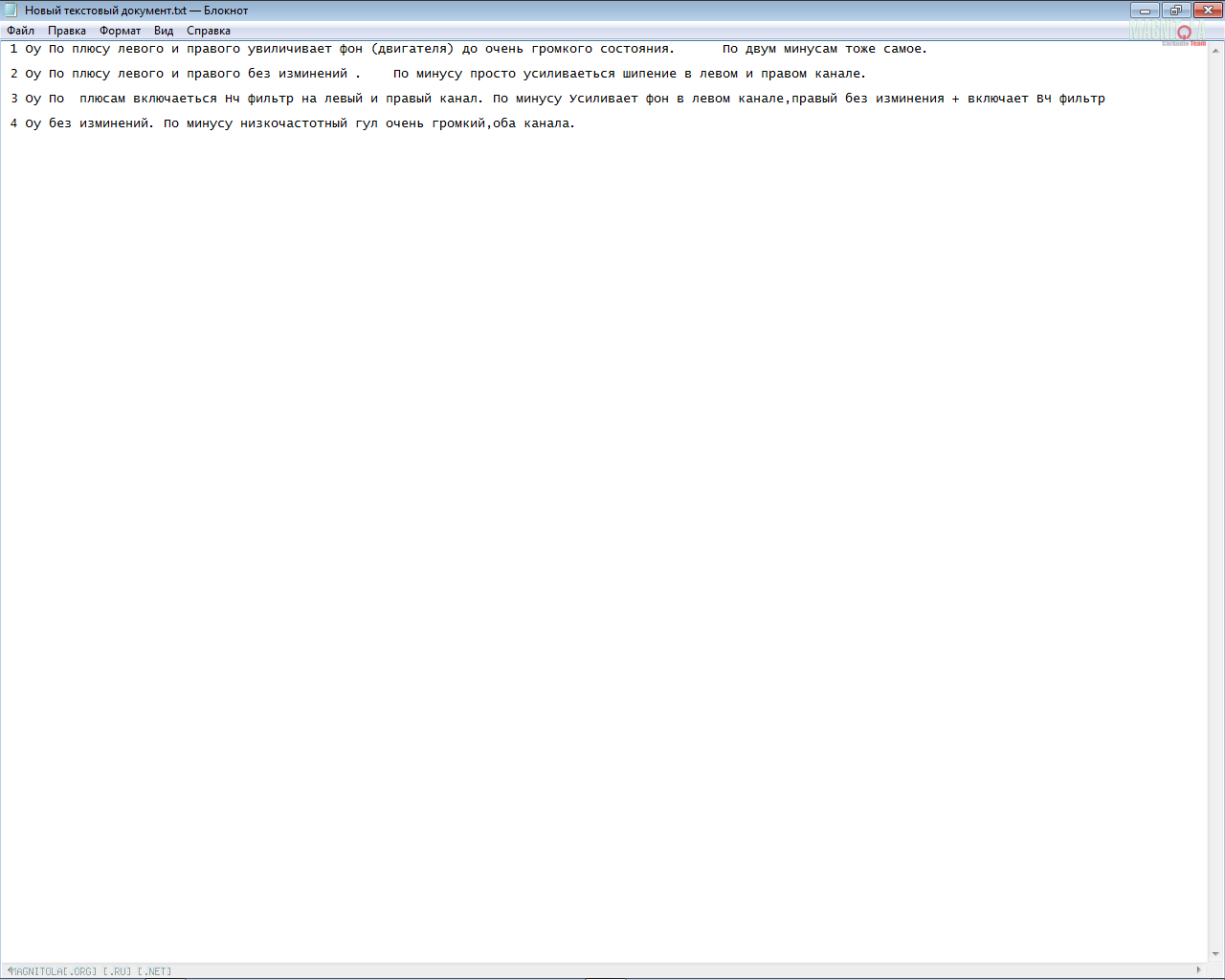

Вложение 966706
Смотрел,но зрение не позволило прочитать фотографию,слишком мелко для меня, в таких просмотрах,к сожалению.,Цитата:
Сообщение от New2015
Обидеть я этим ни кого не хотел.Я к сожалению не овладел таким в школе,о чем в данный момент жалею,но уже поздно.Но всё же опыта больше практика дает чем теория,плюс желание.Цитата:
Сообщение от gena60
---------- Сообщение добавлено 17.03.2016 в 23:48 ----------
Изменил шрифт на больше,там правда чет не видно не фига. Извиняюсь. Забыл добавить что по крайним ножкам,всех 4х каналов без изменений.
---------- Сообщение добавлено 17.03.2016 в 23:50 ----------
Обязательно проверю,спасибо больше.Цитата:
Сообщение от Flatout
Может это поможет понять немного?!:Цитата:
Сообщение от New2015
Конечно поможет,я имел виду что у вас куча знаний по теории,которая уже много раз проверена на практике а у меня голяки.но попробовать же можно))Цитата:
Сообщение от gena60
Попробовать поставить керамику по питанию,в вышеприведённой ссылке об этом говорится тоже.Исследуйте пациента по полной,я только могу дать направление и всё.,

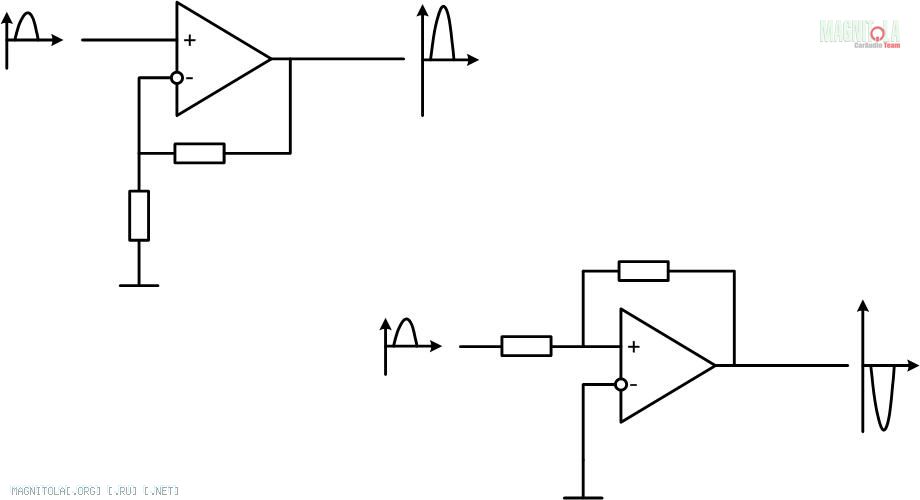

Стоп! ОУ используются в не инвертирующем и в инвертирующем включении:
Вложение 966766
Соответственно "вход" усилителя на ОУ и "вход обратной связи" усилителя на ОУ меняются местами.
А если Вы будете шунтировать емкостью на землю "вход обратной связи" ничего хорошего не получится.
Я даже не пробовал никогда. Смотрите внимательней по схеме усилителя, а не по даташиту.
И еще дополнение к моему предыдущему посту: посмотрите напряжения питания и выхода ОУ.
Плюс с минусом должны быть одинаковы, а на выходе строго "0". Если данный баланс нарушен ОУ может стать чувствительным к синфазным помехам по питанию.
P.S. Блин, напутал. На нижней картинке "плюс" и "минус" надо поменять местами. Так получаются разные "ноги" в качестве "входа".
Мужики забыл сказать что этот визг уменьшается если Гейн усилителя уменьшить.а громкость Гу не влияет.
---------- Сообщение добавлено 18.03.2016 в 11:30 ----------
Нету схемы ((( а в компании Kicx естественно сказали мы не даём.
