Интересный метод,можно и без осциллографа обойтись.,Цитата:
Сообщение от Flatout
Вид для печати
Интересный метод,можно и без осциллографа обойтись.,Цитата:
Сообщение от Flatout
А ВОТ ЧТО ПОЛУЧИЛОСЬ В МОЕМ СЛУЧАЕ МОЖЕТ КОМУ ПРИГОДИТСЯ.Цитата:
Сообщение от Flatout
Сегодня,поменял каналы местами,транзисторы,конденсаторы,и все что можно,и о чудо,фон редиска остался на месте,сидел,и думал обо что уе....ь усилитель. Но решил попробовать включить фильтр,отрезать верха и бах фона нет,динамик играет голос слышно,фильтр выключаю фон опять,реально ли такое? Фильтр на правый канал работает исправно а на левый даёт фон.
---------- Сообщение добавлено 12.03.2016 в 15:17 ----------
На канах Б у kicx 4.160 фильтр кнопкой выключается,нажимаешь фона нет,отщелкиваешь есть .
Я на своем неисправный ОУ поменял на ОУ с ФВЧ и сейчас при включении фильтра появляются какие то помехи! до смены ОУ местами фильтр работал нормально.попробуй проверить ОУ фильтра,хотя там может быть и микросхеме.Цитата:
Сообщение от New2015
Где то в инете видос смотрел мужик в усе неисправность искал у него фильтра были на отдельной плате,он ее тупо отпаял и подал синус на вход усилителя а на выходе смотрел осцилографом без фильтров оба канала работали исправно.(причина была в неисправной микросхеме фильтра) может так попробывать?

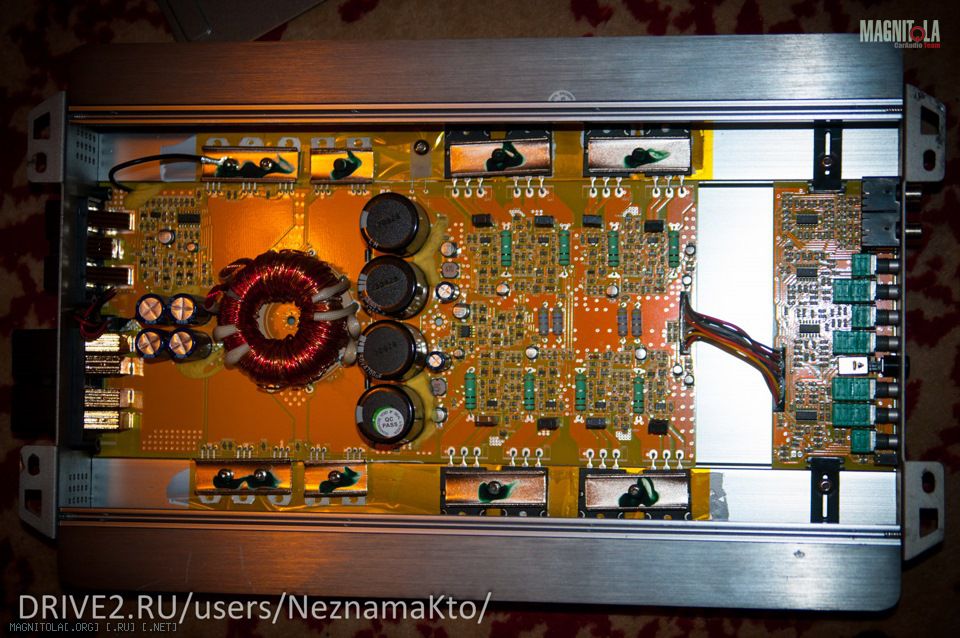

Прибора такого нет, а фильтра у меня на отдельной плате вот фото Вложение 963174
а у разъема обозначения какие нибудь есть (букавки на плате) чтоб определить где вход лев. прав.фронт,тыл? подать на него сигнал и послушать что будет в динамиках,если все норм то дело в фильтре.Цитата:
Сообщение от New2015
завтра буду смотреть,(я вечером только поставил,чтоб проверить,лень снять было,то я его точно размотаю )) ) по моему там нет ничего,методом тыка искать.Цитата:
Сообщение от catyara52
было я тоже тыком на кассетной ГУ вход предуселителя искал иголкой,входа обычно гудят когда их касаешся.(можно мля пособие 21века составлять по ремонту РЭА) :) и все таки я их нашел! удачи в ремонте,главное не падать духом!Цитата:
Сообщение от New2015
..иногда проблемы в шлейфе проявляются,тоже нужно не исключать этот вариант.,Цитата:
Сообщение от New2015
При помощи шлейфа,я исключил вину основной платы. Надо было сделать изначально так (опять зря потратил время на пересадку транзисторов и конденсаторов).Цитата:
Сообщение от gena60
Нашёл какие проводки шлейфа отвечают за каналы,и начал их тупо менять местами по очереди на каждый канал,Зеленый Белый это каналы А (Право-Лева) Желтый и Черный каналы Б (Право Лева ).
Того - либо поменять местами TL074C,Право лева.ну или Поднять пару ножек и перекинуть сигнал,ну там как получиться,(даст бог фон убежит на другой канал,если нет,то рыть дальше)
---------- Сообщение добавлено 16.03.2016 в 17:39 ----------
Поменяли Оу местами,толку нет.фон на том же канале.
---------- Сообщение добавлено 16.03.2016 в 17:47 ----------
от перемены мест сумма не меняется.надо пробовать ножки перекинуть,с 1 канала на другой,и так по очереди пока косяк не всплывет.
