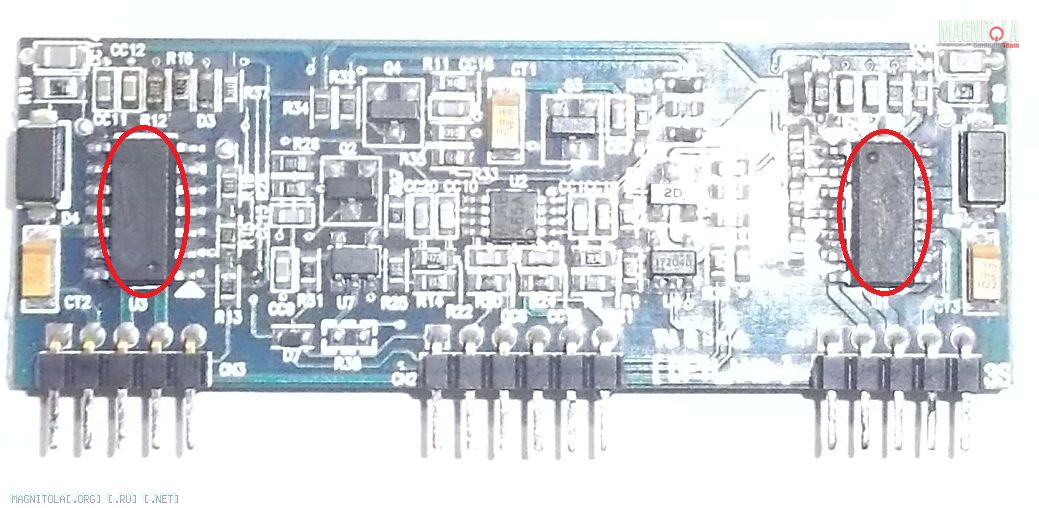

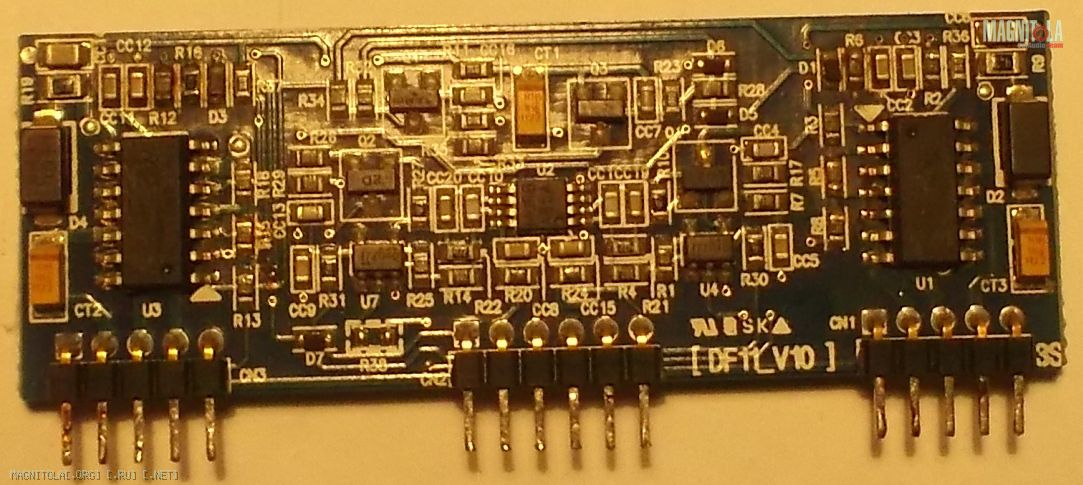

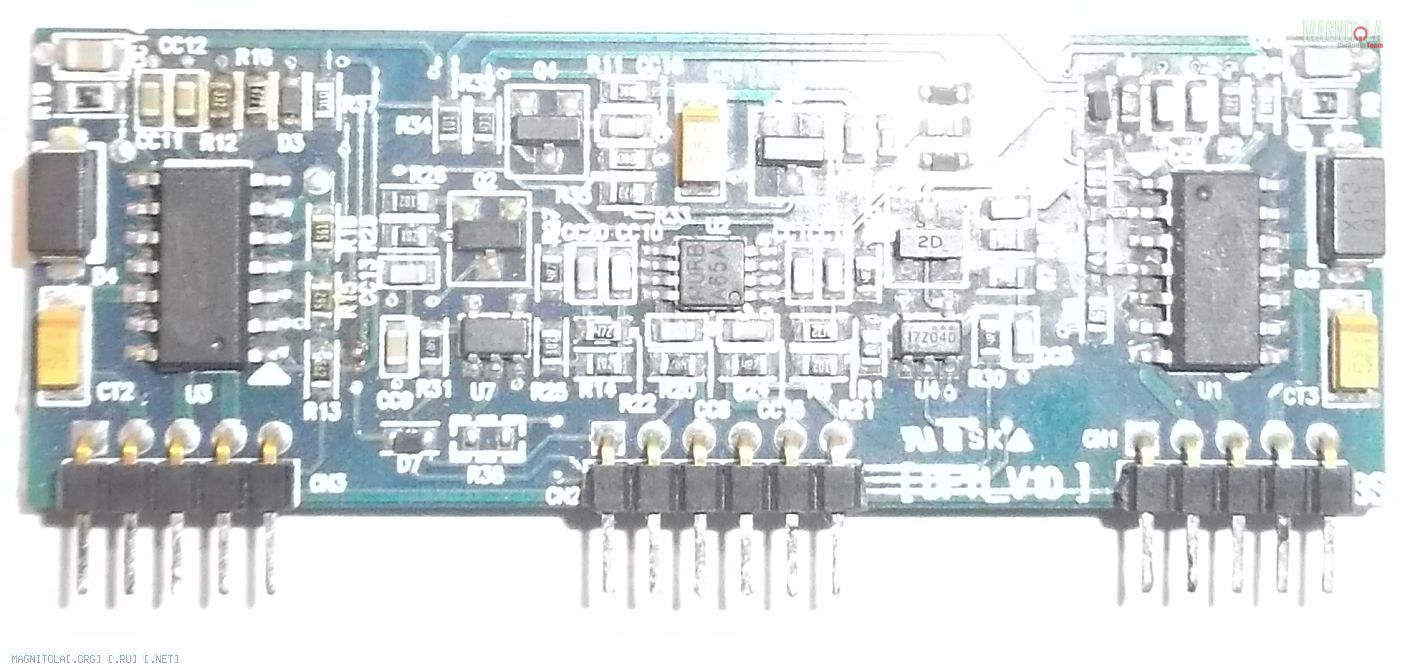

Здравствуйте уважаемые форумчане. Помогите схемой усилителя KICX KAP202D. Или может кому -нибудь известно что за микросхемы на фото обведенные красным (прошу прощения за качество фото).
Заранее благодарен.
Вложение 957808Вложение 957810Вложение 957812
IR21844 Вложение 957980.
WENQ, большое спасибо. А то уже 1,5 года лежит усилитель пылиться...
Заказывайте на алиэкспресе,только будьте осторожны с продавцами,иначе левак можете получить и не рабочий вариант микросхемы.Проходил уже эти варианты,сейчас жду новую партию - буду пробовать.Кроме этого выпаять все ключевые транзисторы нужно из платы,чтобы посмотреть ШИМ осциллографом в затворах транзисторов,а иначе фейерверки в взрывах будут обеспечены.Все подводные камни не описать,но внимание уделить обязательно стоит моему совету(ошибки,которые прошёл сам не нужно повторять - лучше их сразу исключить в самом начале,перед включением усилителя).,Цитата:
Сообщение от Витт
