Репутация: 22976

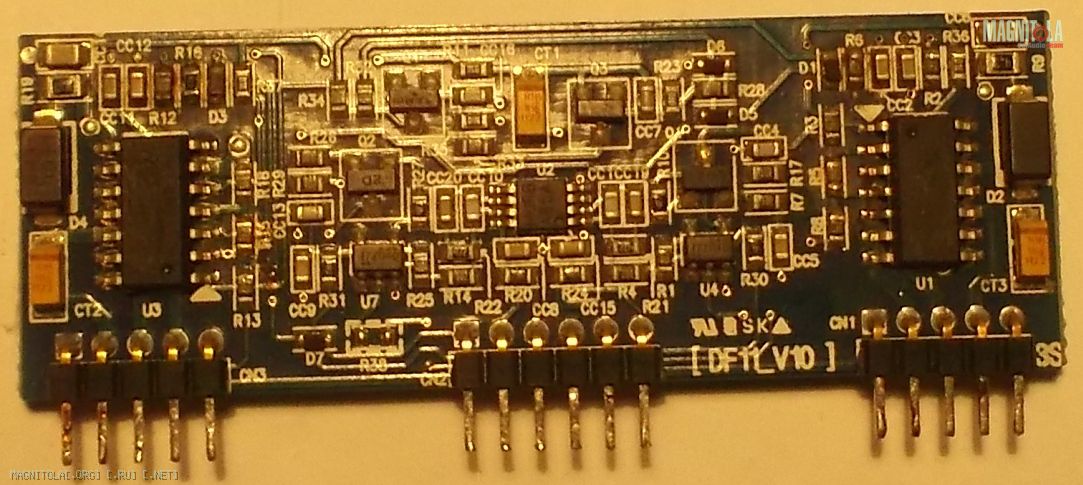

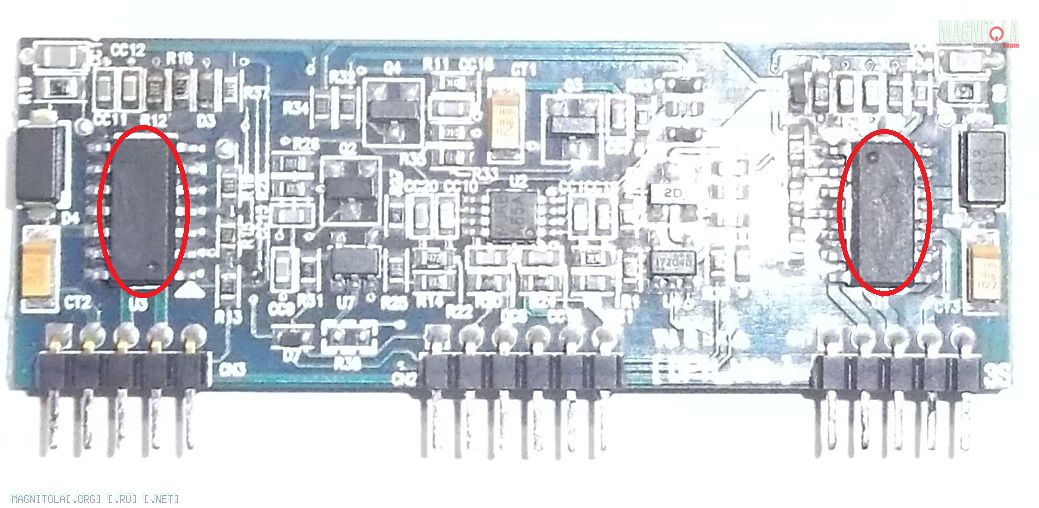

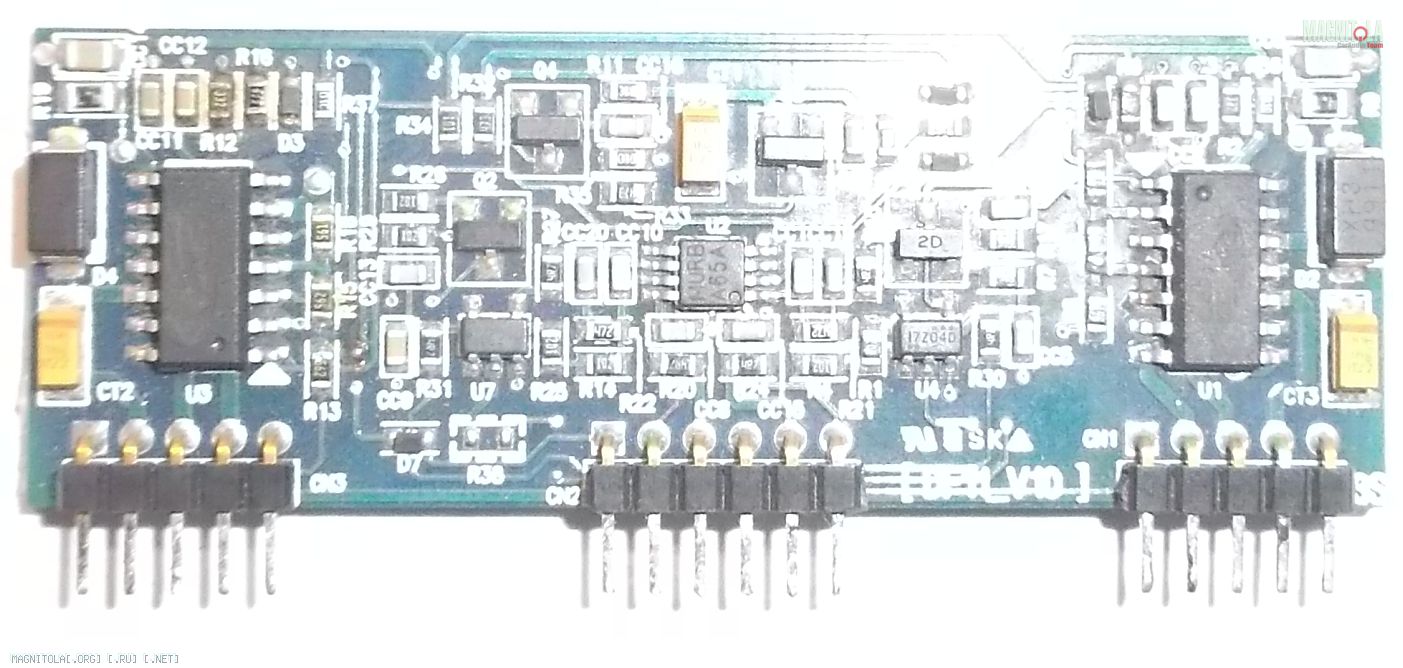

Здравствуйте уважаемые форумчане. Помогите схемой усилителя KICX KAP202D. Или может кому -нибудь известно что за микросхемы на фото обведенные красным (прошу прощения за качество фото).
Заранее благодарен.
Полезные темы:
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 150477
IR21844 IR2184(4)S.pdf.
Репутация: 22976
WENQ, большое спасибо. А то уже 1,5 года лежит усилитель пылиться...
Репутация: 1293946
Заказывайте на алиэкспресе,только будьте осторожны с продавцами,иначе левак можете получить и не рабочий вариант микросхемы.Проходил уже эти варианты,сейчас жду новую партию - буду пробовать.Кроме этого выпаять все ключевые транзисторы нужно из платы,чтобы посмотреть ШИМ осциллографом в затворах транзисторов,а иначе фейерверки в взрывах будут обеспечены.Все подводные камни не описать,но внимание уделить обязательно стоит моему совету(ошибки,которые прошёл сам не нужно повторять - лучше их сразу исключить в самом начале,перед включением усилителя).,Сообщение от Витт
