Aleksey, Вы совет дайте, куда человеку копать ...
Aleksey какие ОУ Вам по душе?
---------- Сообщение добавлено 28.09.2016 в 10:40 ----------
vladan-ODR
фотку выложи как выглядят твои панельки, какие ОУ??Цитата:
Сообщение от vladan-ODR
Вид для печати
Aleksey, Вы совет дайте, куда человеку копать ...
Aleksey какие ОУ Вам по душе?
---------- Сообщение добавлено 28.09.2016 в 10:40 ----------
vladan-ODR
фотку выложи как выглядят твои панельки, какие ОУ??Цитата:
Сообщение от vladan-ODR
ОУ должны быть те что что ближе к вашему геному.апстенуЦитата:
Сообщение от Ditop
WENQ, высказывание в точку, но хочется попробывать разные IC
---------- Сообщение добавлено 28.09.2016 в 11:03 ----------
WENQ, какие вашему геному нравятся :acute: ???
Дак пробуйте ..... мало ли кому что нравится!
Тем не менее, для истории неплохо бы оставить краткие раз'яснения хотя бы про "прямоугольник".Цитата:
Сообщение от Aleksey
Чтобы понять что за "хрип" надо бы посмотреть форму сигнала - от этого можно будет отталкиваться.Цитата:
Сообщение от vladan-ODR
Как предположение - проблема с током покоя.
---------- Сообщение добавлено 28.09.2016 в 15:09 ----------
Смотря куда ставить. Универсальный и приличный вариант - OPA2134(настоящие).Цитата:
Сообщение от Ditop
И то, что нравится лично мне не означает что и еще кому то понравится. :)
Но, если есть возможность, то лучше от них избавляться.
---------- Сообщение добавлено 28.09.2016 в 15:27 ----------
Про "прямоугольник" рассказано уже много раз.Цитата:
Сообщение от HoSStiA
И если человек, который раздает "советы" налево и направо по ремонту, не понимает о чем идет речь, то ...... он большой спец в этом деле. :)
На синусе можно проверить только работоспособность аппарата(усилителя в данном случае).
А возможности можно увидеть на прямоугольном сигнале. На прямоугольнике сразу видно наличие\отсутствие фильтров в тракте(и не задокументированных в том числе),
"частоту среза" по низу(по наклону полки), можно прикинуть скорость нарастания, увидеть "ступеньку", "возбуды" .....
Разобрался, при падение напряжения в борт сети до 12 вольт не хватало питания оперу. Заменил резюк возле стабилитрона и все стало хорошо. Так что учтите этот момент при замене этих оперов. Не зря возился, выброшенный опер на входе дал очень хороший прирост в звуке. Опер на входе служил регулировкой громкостью.
Да, этот момент надо учитывать, но только в том плане, что перед тем как куда лазить надо хотя бы понимать что делаешь.Цитата:
Сообщение от vladan-ODR
Очень сомнительно, очень.Цитата:
Сообщение от vladan-ODR
Хм.... даже интересно, как это он регулирует громкость?Цитата:
Сообщение от vladan-ODR
vladan-ODR, на каких ОУ остановился?
Да вряд ли уже остановился.... наверно с фоном от двигателя борется. :)Цитата:
Сообщение от Ditop
Aleksey, спасибо за
"а прямоугольнике сразу видно наличие\отсутствие фильтров в тракте(и не задокументированных в том числе)"
Увидел на втором своём усе такую ситуацию, подумал что-то не то, потом начал крутить фильтр и сигнал выпрямился в прямоугольник...
Очень наглядно, да? А синус молчит при этом. :)Цитата:
Сообщение от Ditop
На пример... Часто в усилках есть регулятор басбуста и есть у него положение "0" - на прямоугольнике очень хорошо видно что это далеко еще не "нуль". :)
Aleksey,
"Да вряд ли уже остановился.... наверно с фоном от двигателя борется. "
С фоном в этой теме Я боролся.
ПОБЕДИЛ.
Сам протупил соединил массы не в одну точку. Как все свёл в одну точку наводка пропала
Да ты не один такой желающий. :)На сколько помню в этих денонах первый ОУ .... В общем, скоро нам расскажут. :)Цитата:
Сообщение от Ditop
Aleksey, надеюсь скоро буду полноценно оценивать косяки, заглядываюсь на генератор сигналов на ICL8038
Opa 2132.Цитата:
Сообщение от Ditop
Насчет интереса как регулировал, могу скинуть мануал..
давайЦитата:
Сообщение от vladan-ODR
---------- Сообщение добавлено 28.09.2016 в 21:26 ----------
Лучше будет поискать MAX038 - возможностей больше.Цитата:
Сообщение от Ditop
---------- Сообщение добавлено 28.09.2016 в 23:48 ----------
Хорошо, убрал первый ОУ, а как подключил вход ко второму ОУ?Цитата:
Сообщение от vladan-ODR
vladan-ODR, а мне мануал.?
Всем отправил.
Коллеги, по усилку все получилось.
Благодарю всех участников за компетентные ответы!!!
P.S. жду генератор сигналов ...
Это не показатель в уверенности работы усилителя,соображения от лукавого и только.Далее Вам будет понятнее то,о чём я говорю.,есличоЦитата:
Сообщение от Aleksey
А, ну да. Всё что не ведомо - от лукавого. Ты хоть потрудился бы понять о чем идет речь. :)Цитата:
Сообщение от gena60
Понятнее??????? О чем говоришь????? :)Цитата:
Сообщение от gena60
Если даже гугл не может помочь с переводом - КАК МОЖНО ЭТО ПОНЯТЬ??? :)
У тебя же наверняка есть обратный переводчик - пришли, пожалуйста!
Модераторы. Ребят, мне кажется, вернее я в этом уверен, что в тематических разделах надо как то ограничивать вредные советы. :)
Aleksey, Я над этим тружусь каждый день,но моё мнение не стоит обсуждать в своих принципах.Давайте более деликатно обсуждать этот вопрос.Правильнее будет в итоге.,Цитата:
Сообщение от Aleksey
ок.Цитата:
Сообщение от gena60
Тогда давай, чтобы не было разночтений - объясни свою точку зрения по вопросу проверки УНЧ(в данном случае) с помощью прямоугольного сигнала.
И чем вообще, каким сигналом, надо проверять УНЧ и почему.
Желателен развернутый ответ, а не в стиле "сам найдешь".
Позже объясню,сейчас на это времени нет.Пенсия маленькая,а денюжка нужна для своего бюджета.Специалистам это и так понятно,а время терять на объяснения не хочется.,Цитата:
Сообщение от Aleksey
Ну вот, ты опять даешь огромный повод считать тебя балаболом и это уже в который раз!Цитата:
Сообщение от gena60
Я не требую с тебя за это деньги. :)Цитата:
Сообщение от gena60
Специалисту, который понимает о чем говорит, много времени не надо, чтобы объяснить такую мелочь.А ты вместо простого и понятного объяснения сидишь на форуме и раздаешь советы не несущие ни какого смысла.На это у тебя уходит на много больше времени.... а как же пенсия? Вместо часа "глубоких" ответов можно было бынаписать СВОЕ мнение.Цитата:
Сообщение от gena60
Так значит я не ошибся? Все же балабол?Цитата:
Сообщение от gena60
Коллеги, два вопроса
1) Можно оставить GAIN на максимуме, искажений нет. Если GAIN в среднем положении приходится увеличивать громкость энкодером на магнитоле?
предполагаю, что уровень согласования сигнала может быть на максимуме.
2) На пионере 80 по вашей статистике на какой громкости (прошу указать цифру) Вы слушаете (просто у меня когда гейны на максимуме приходится выкручивать на - 30)
Лучше настроить чувствительность усилителя на стандартные 4 вольта. Тогда максимальная громкость будет примерно совпадать усилителя и ГУ.Цитата:
Сообщение от Ditop
Ditop, Нужно учитывать одно: гейн служит для согласования уровня линейного выхода ГУ с входом усилителя.Положение в регулировке нет фиксированного.Важно добиться того,чтобы не было нелинейных искажений(НИ).90% громкости на ГУ примерно,далее крутить гейн от нулевой отметки до критической точки на слух,чтобы не было НИ.Далее уже всё регулировать с ГУ.Треки разные,поэтому трудно сказать точно,какой предел будет оптимальным в громкости.Контролировать это нужно всегда.,Цитата:
Сообщение от Ditop
...
Прикупил готовый генератор, работать с ним неудобно:
Вложение 1148588
.......
Следующий уже сделал сам, основа:Ардуинка, и модуль на AD9850
Вложение 1148590Вложение 1148592Вложение 1148594
На борту одновременно работающие четыре выхода:2sin, 2square
Вложение 1148608Вложение 1148610
..........
По усилителю:
(ПИТАНИЕ)
..
ШИМ (njm 3524D)
Вложение 1148596 выход Вложение 1148598
..
Выход транзистора P50N06
Вложение 1148600
..
После трансформатора
Вложение 1148602
..
Выходы диодных мостов
Вложение 1148612Вложение 1148614
..
Далее после дросселей на вторичных емкостях
-30.4ВольтВложение 1148616. +30.5ВольтВложение 1148618
.................
Выходы усилителя без нагрузки:
Вложение 1148664Вложение 1148666
.......
Всели в порядке по осциллограммам?
На выходе 3524 выброс некрасивый... как правило все ровненько, это ж генератор... это на обоих выходах так?
Обычно на стоках ключей такой звон... ну и далее конечно не очень красиво... но работоспособно.
Lexx69
Вложение 1148710

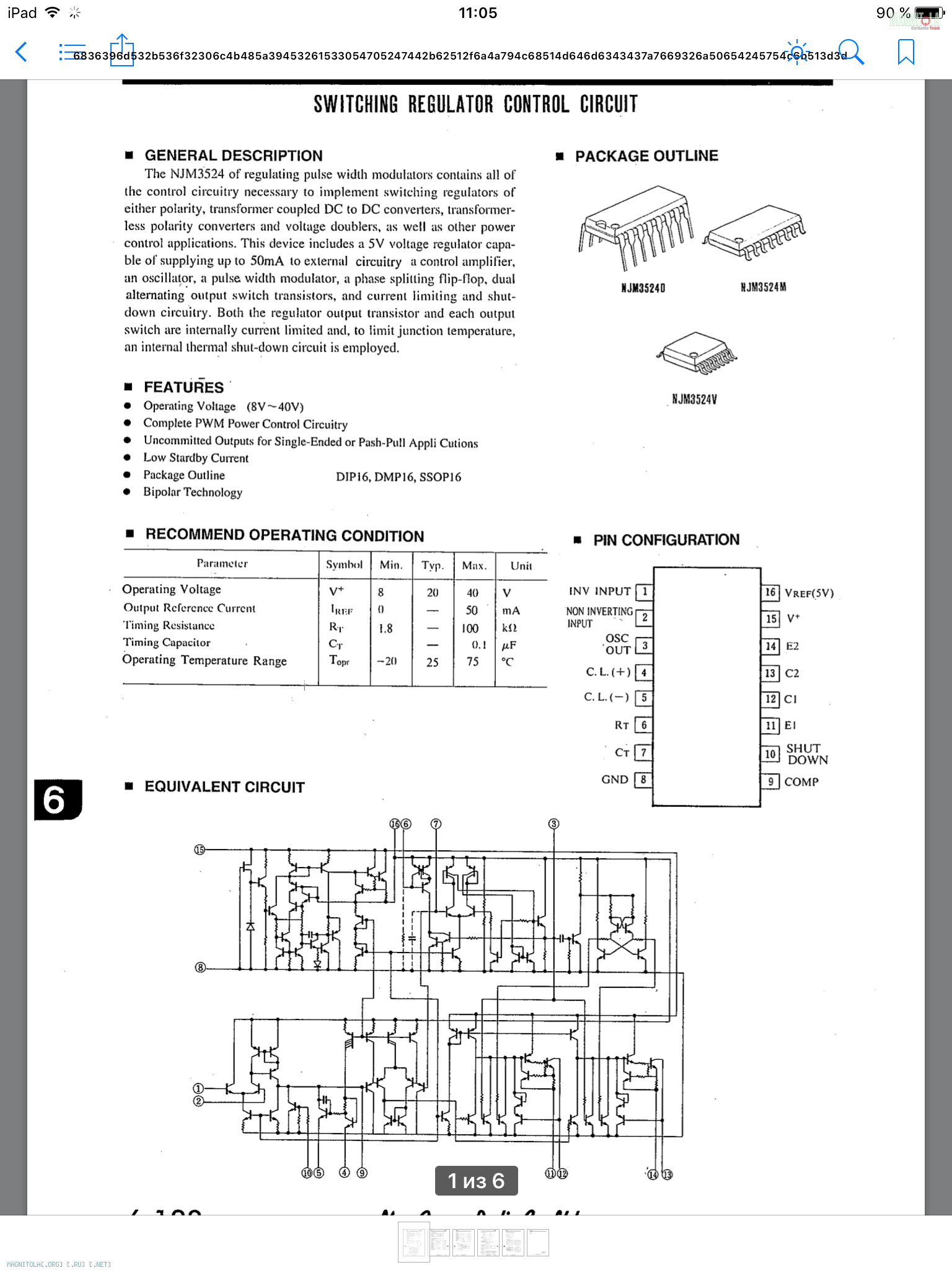

На конт.11 & конт.14 выходные сигналы одинаковые
То есть с одинаковым выбросом на фронте... это не очень хорошо... попробуй поменять частозадающий конденсатор... номинал в номинал и посмотреть уйдет выброс или нет...
Стал проявляться странный косяк
Вложение 1247772Вложение 1247782Вложение 1247784
Одно из выходных реле стало по непонятным причинам отключаться.
Приходится отверткой стукнуть по корпусу устилка над реле и оно включает сигнал на выход.
Далее может поработать либо пару минут либо пару часов и опять пропадают два канала.
Подскажите на что современное можно заменить.
Желательно с артикулом.
Сейчас временно нахожусь в Домодедово может кто подскажет где купить их в МСК
Может кто готов продать

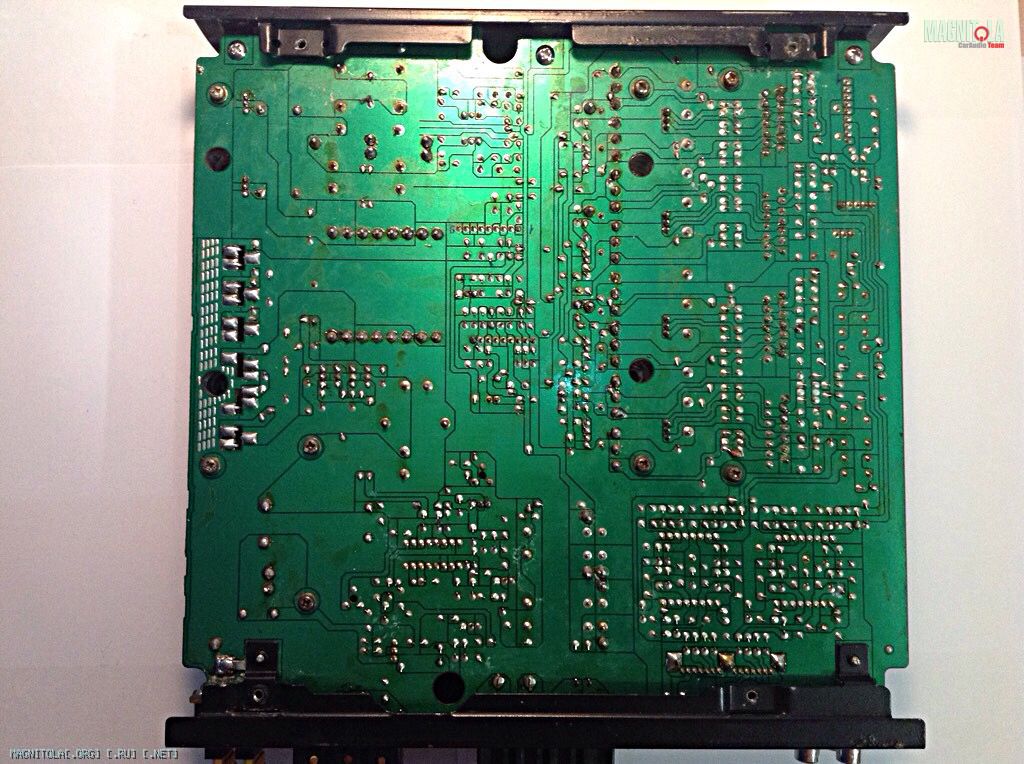

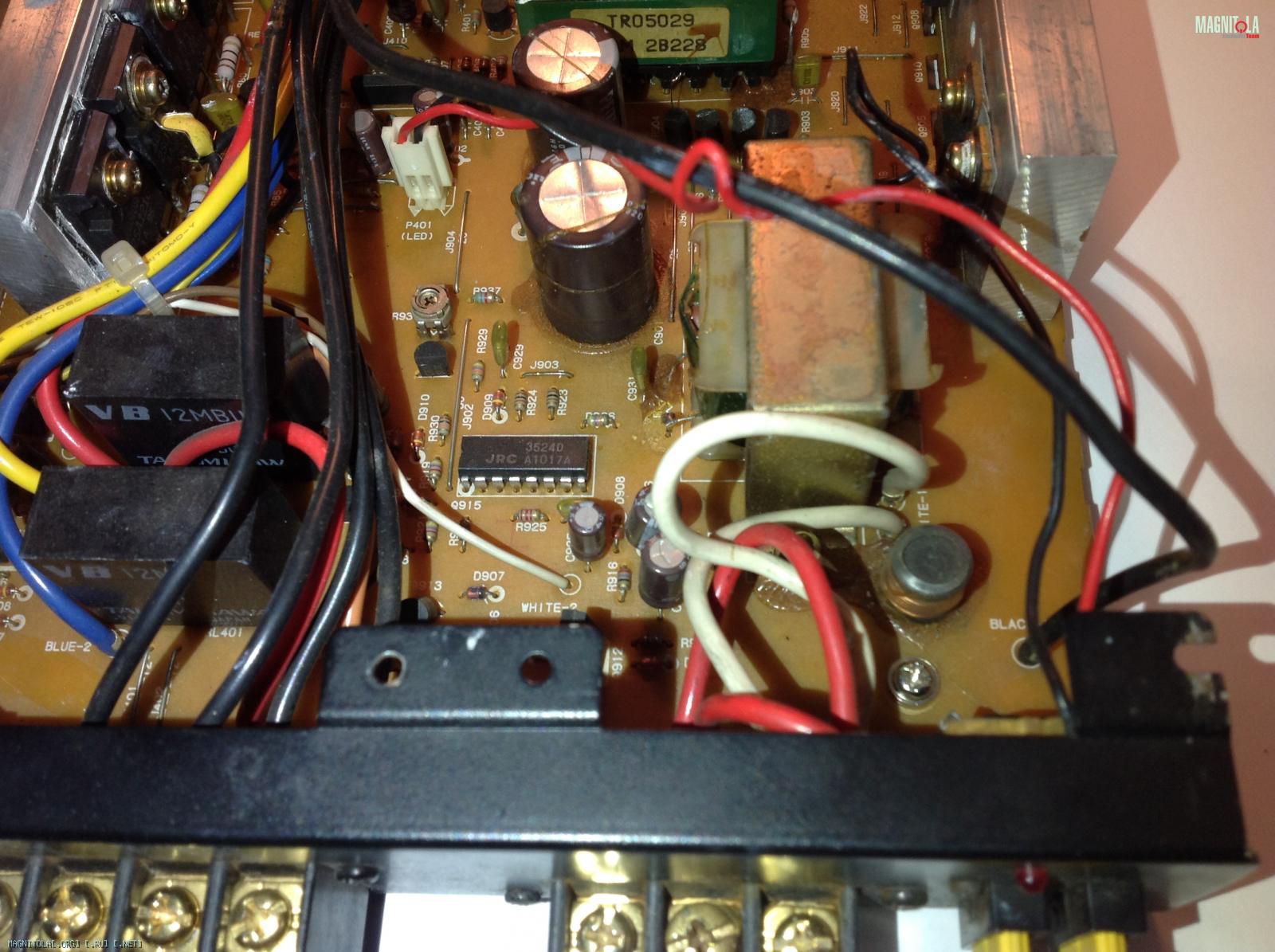

Первое, что видно... рядом с микросхемой ШИМ у вас потек электролит... хорошо видно на обратной стороне платы потемневшую пайку и почернение дорожек... 99% что конденсаторы в первичке потекли... это нормально, это старость... Так, что под замену... и плату отмыть как следует.
Реле менять не надо... они разбираются и чистятся... но стоит обратить внимание на пайку реле... оно греется и частенько разрушается припой.
Да, и реле чистят химией, ни какого абразива! Максимум, это спирт и бумага от листа А4...
У этих реле помню открывалась верхняя крышечка, чистят через верх там все будет доступно?
мне проще выпаять.. плата односторонняя, всего то 6 контактов...Цитата:
Сообщение от Ditop
От домодедово, до марьино недалеко... завози, за час-полтора все сделаю...
Алексей,после выпаивания, я правильно уловил мысль, что через Контакты снимается и боковой пластиковый корпус?
Я точно не помню, надо смотреть... были релюшки у которых снималась верхняя крышка, то ее можно почистить не выпаивая.. а были у которых крышка накрывала все до основания, а так как они очень близко и к защелкам не подлезть, то проще выпаять, хотя бы одну, что бы не ломать защелки. Да и гораздо удобнее когда она у тебя в руках.

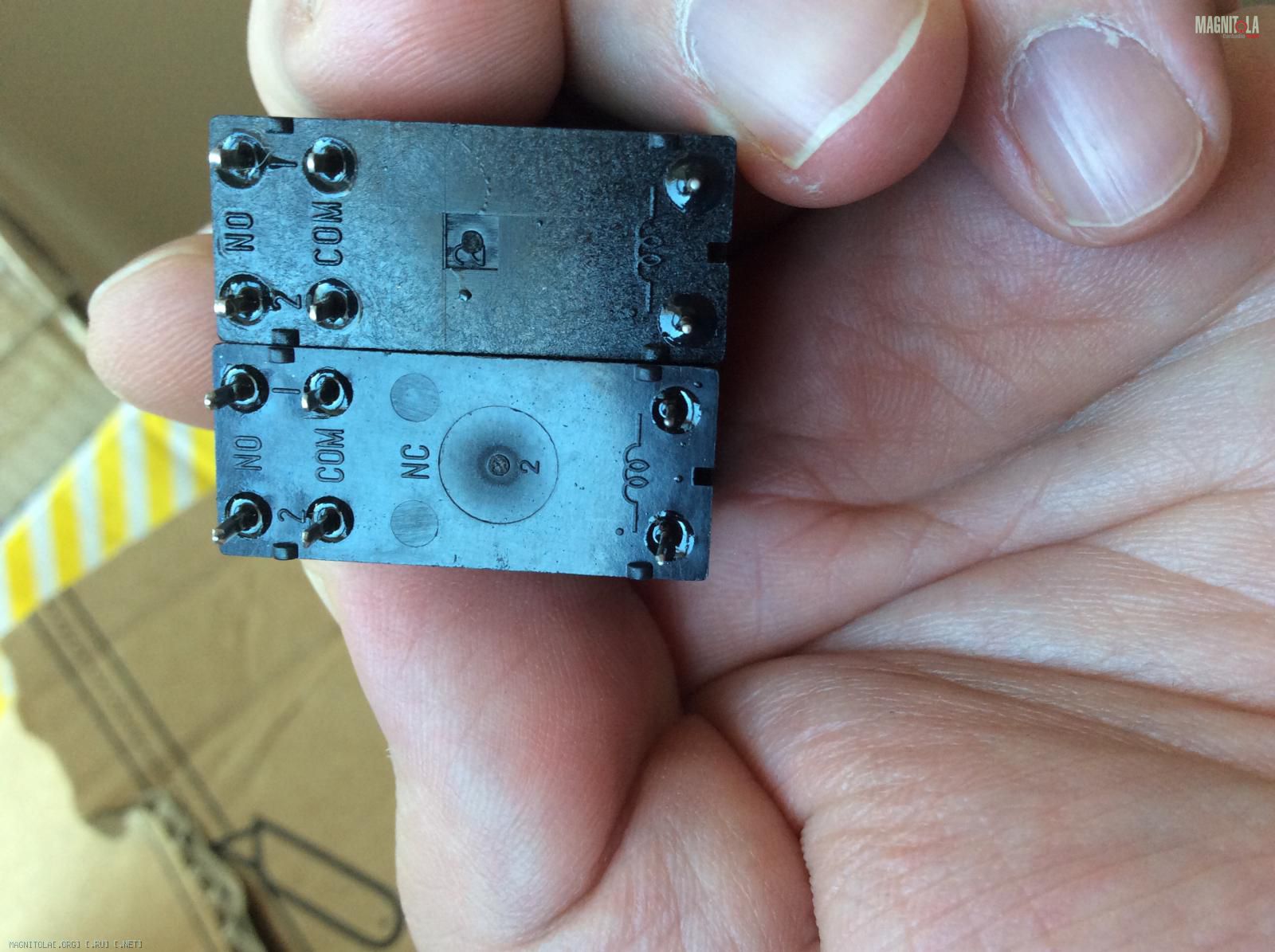

В итоге релюшка с корпусом не расстаётся: с низу контакты к корпусу залиты эпоксидкой, чистить можно только через верхнюю крышечку.

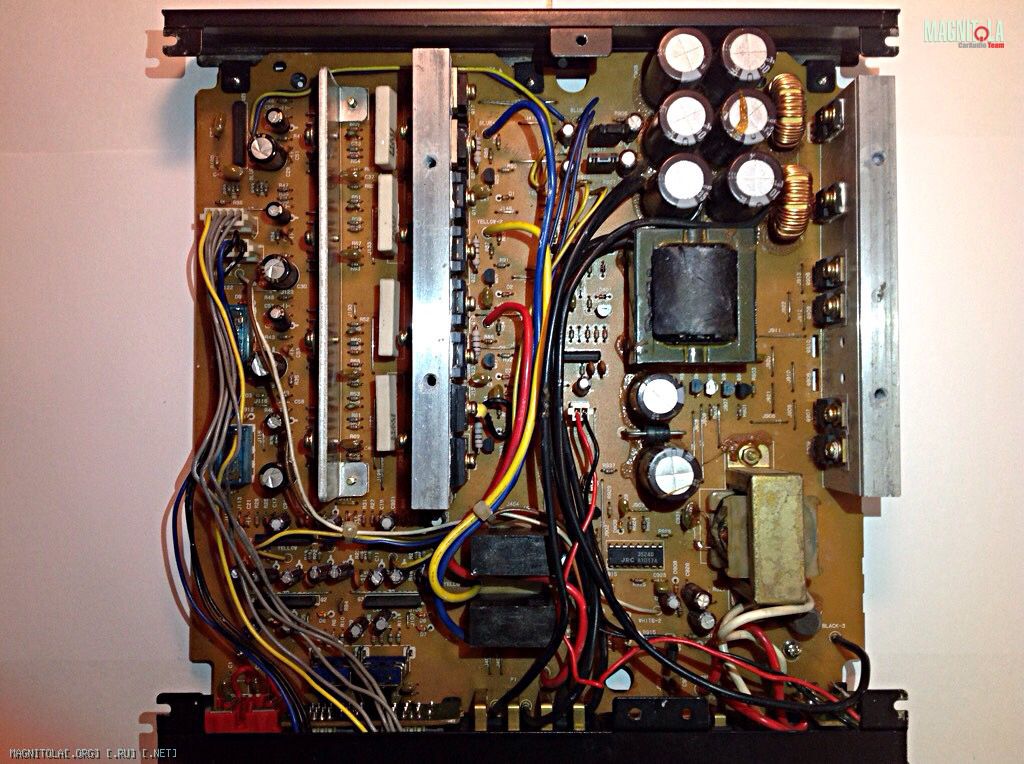

Изначально усилок пришёл от продавана, местного, восстановленный на коленке. Внутри в легкой копыти, транзисторы выходные разные, и т.д.

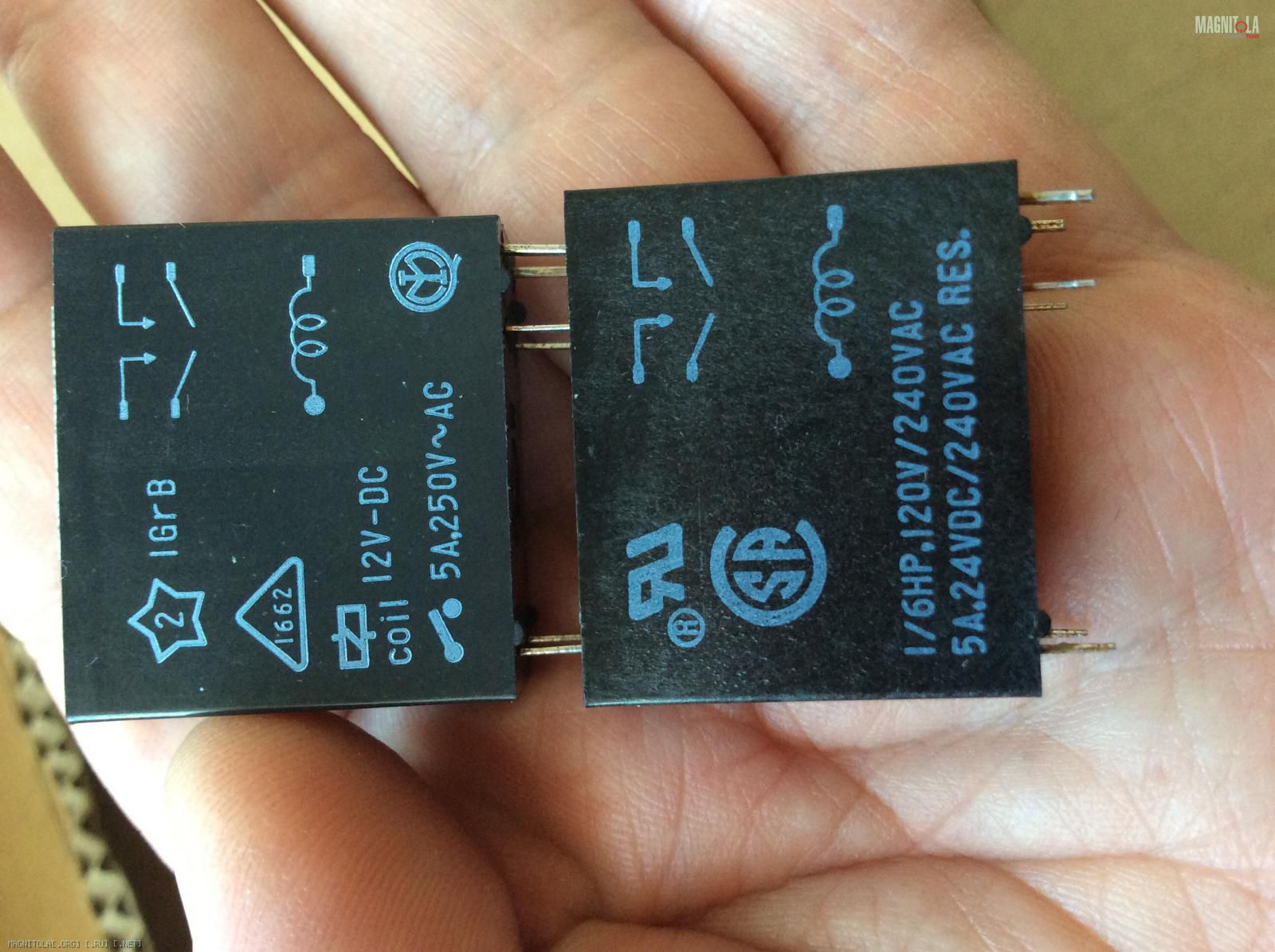

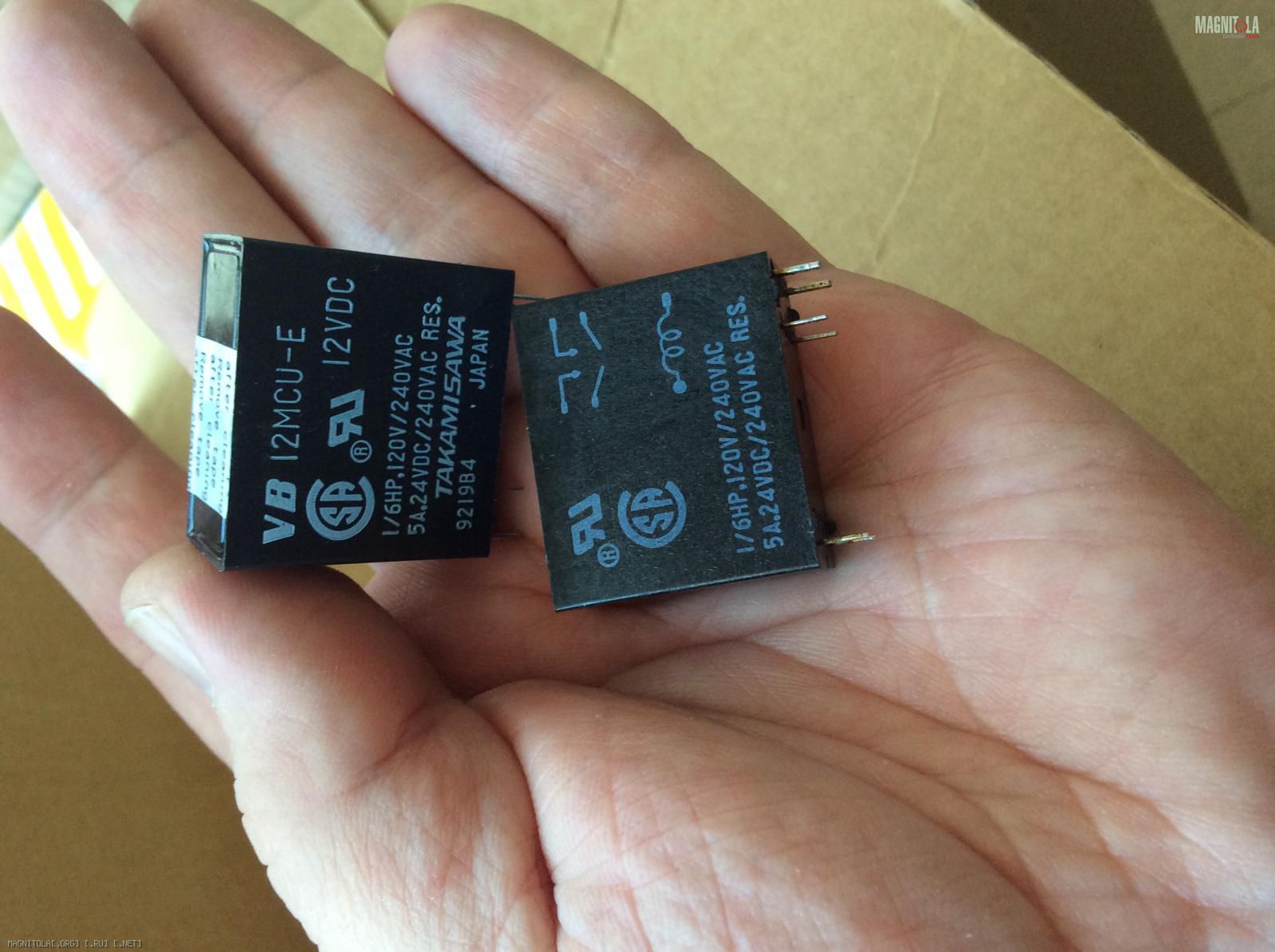

Подумал что может и релюшки пострадали- прикупил новые из-за бугра.
Вложение 1253004
Вложение 1253006
Вложение 1253010

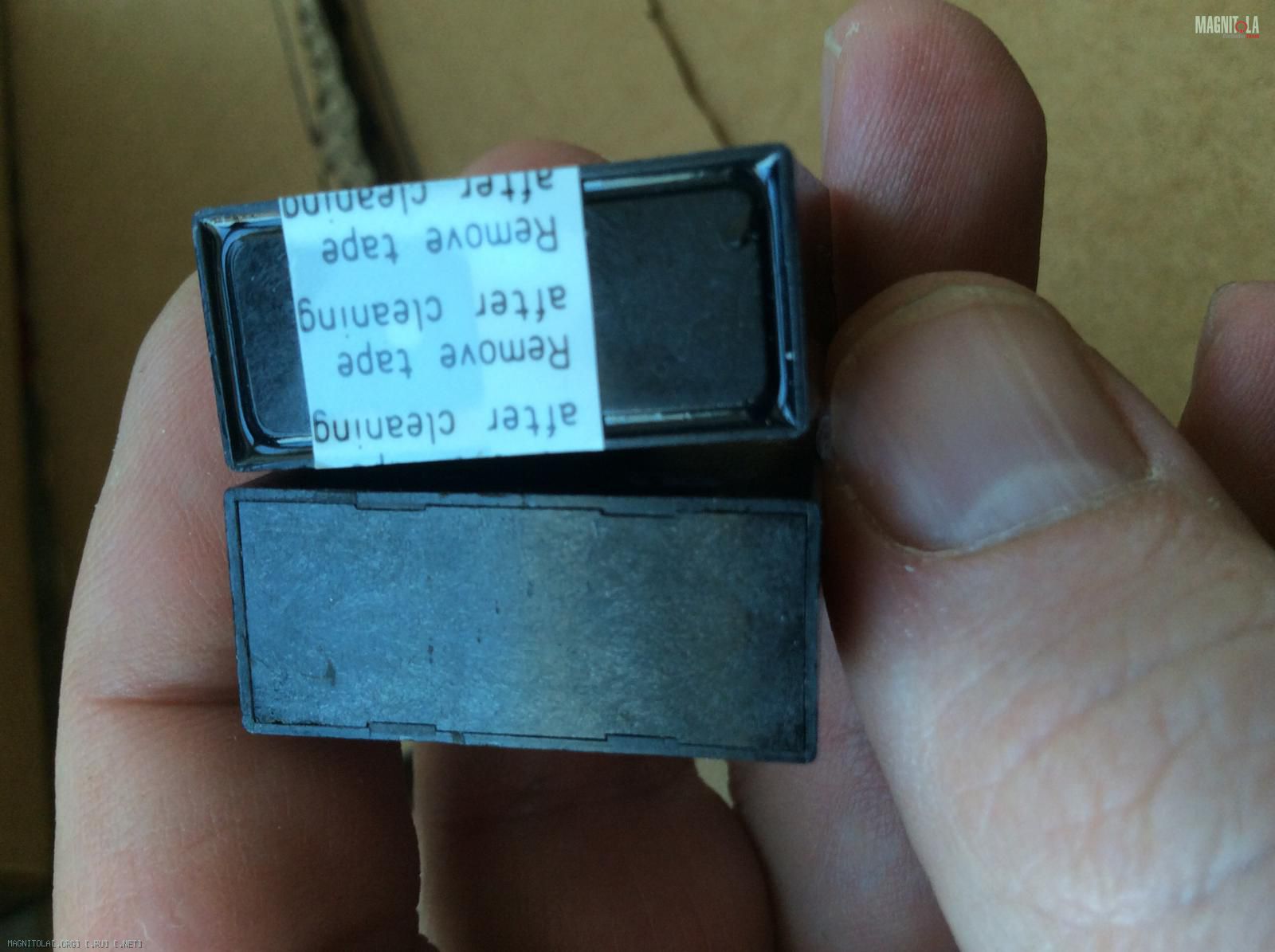

У новых корпус полностью герметичный, верхняя крышечка не снимается
Вложение 1253008

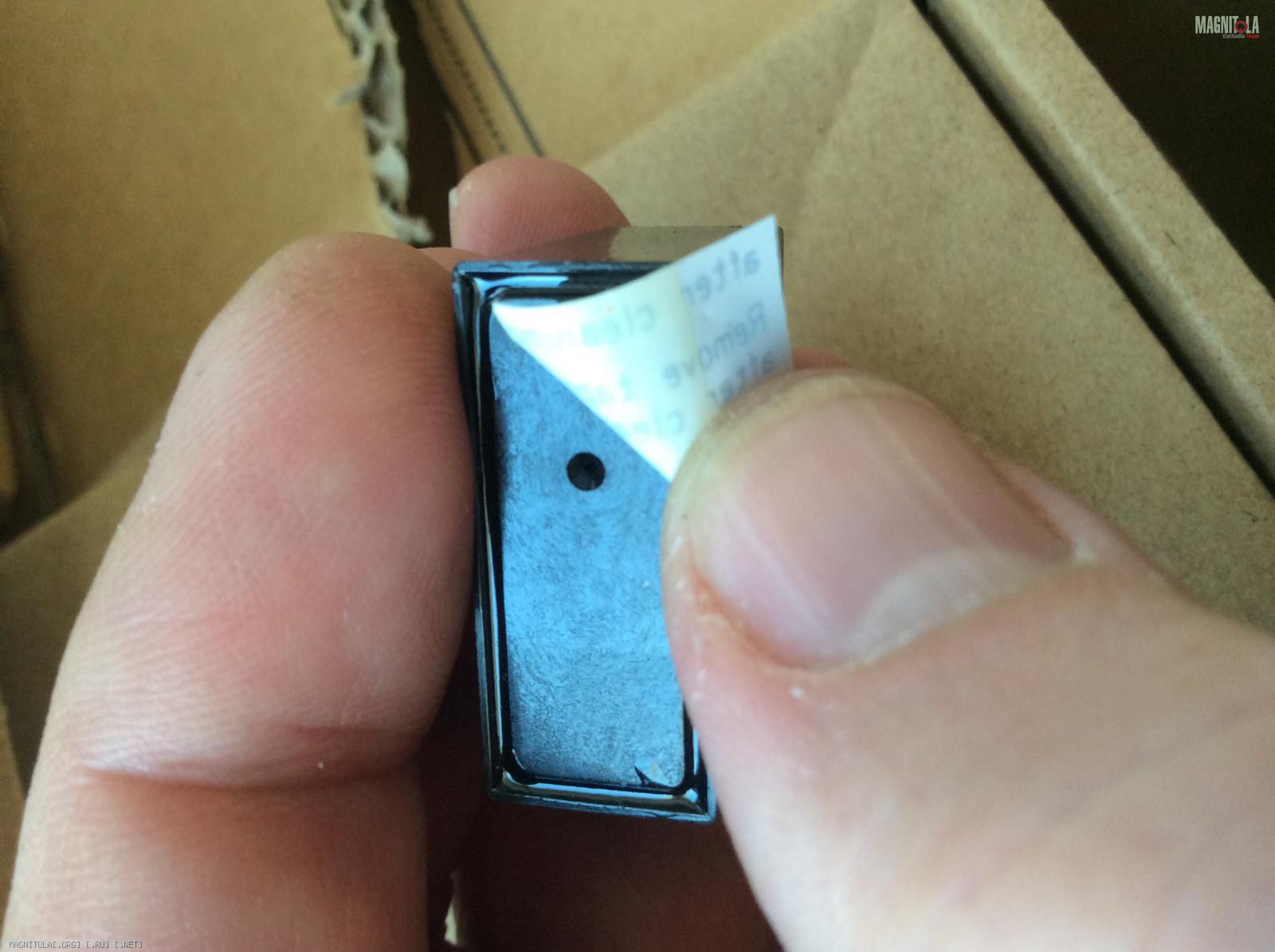

Но, с клапаном для выравнивания давления
Вложение 1253032
