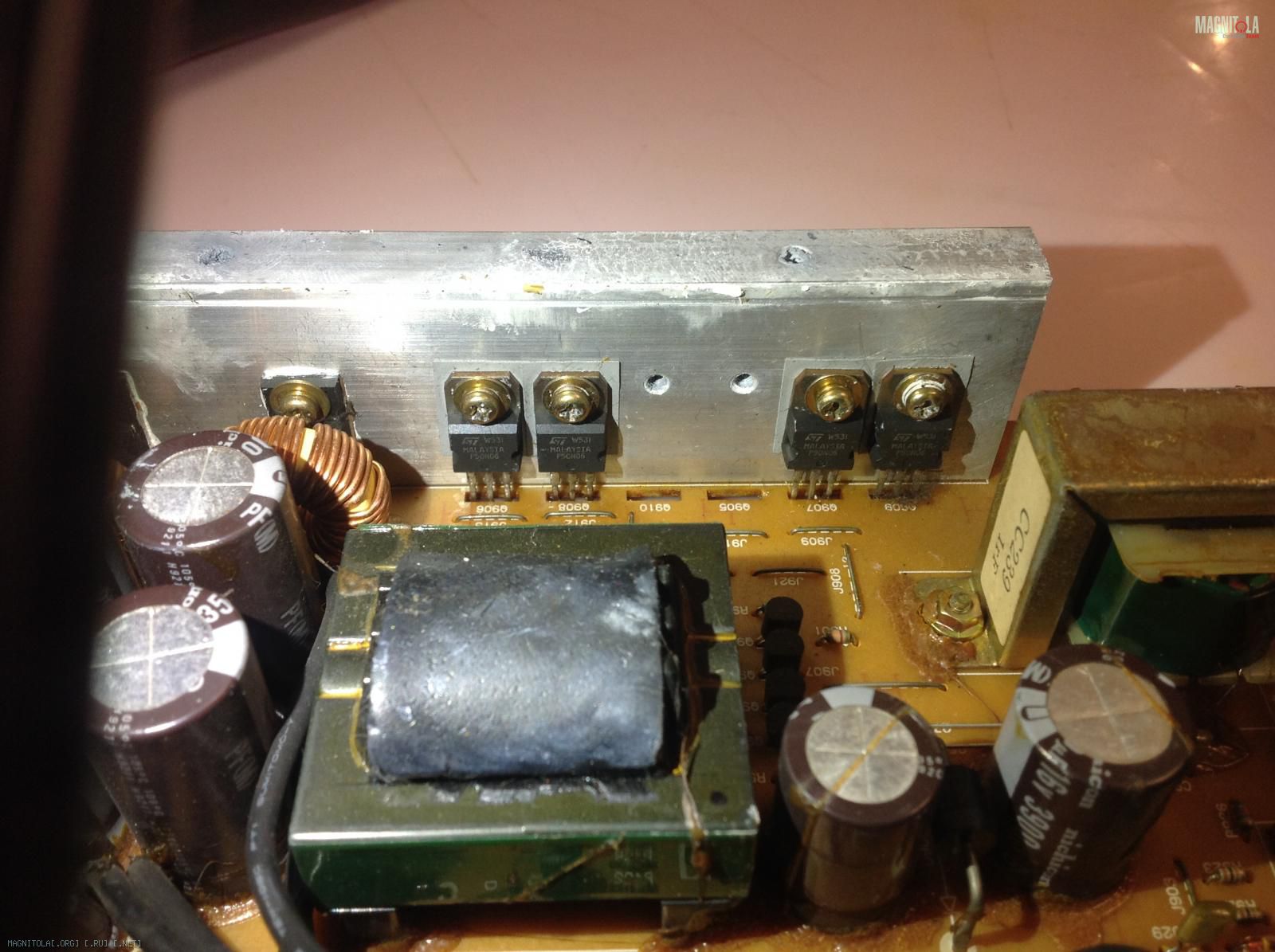

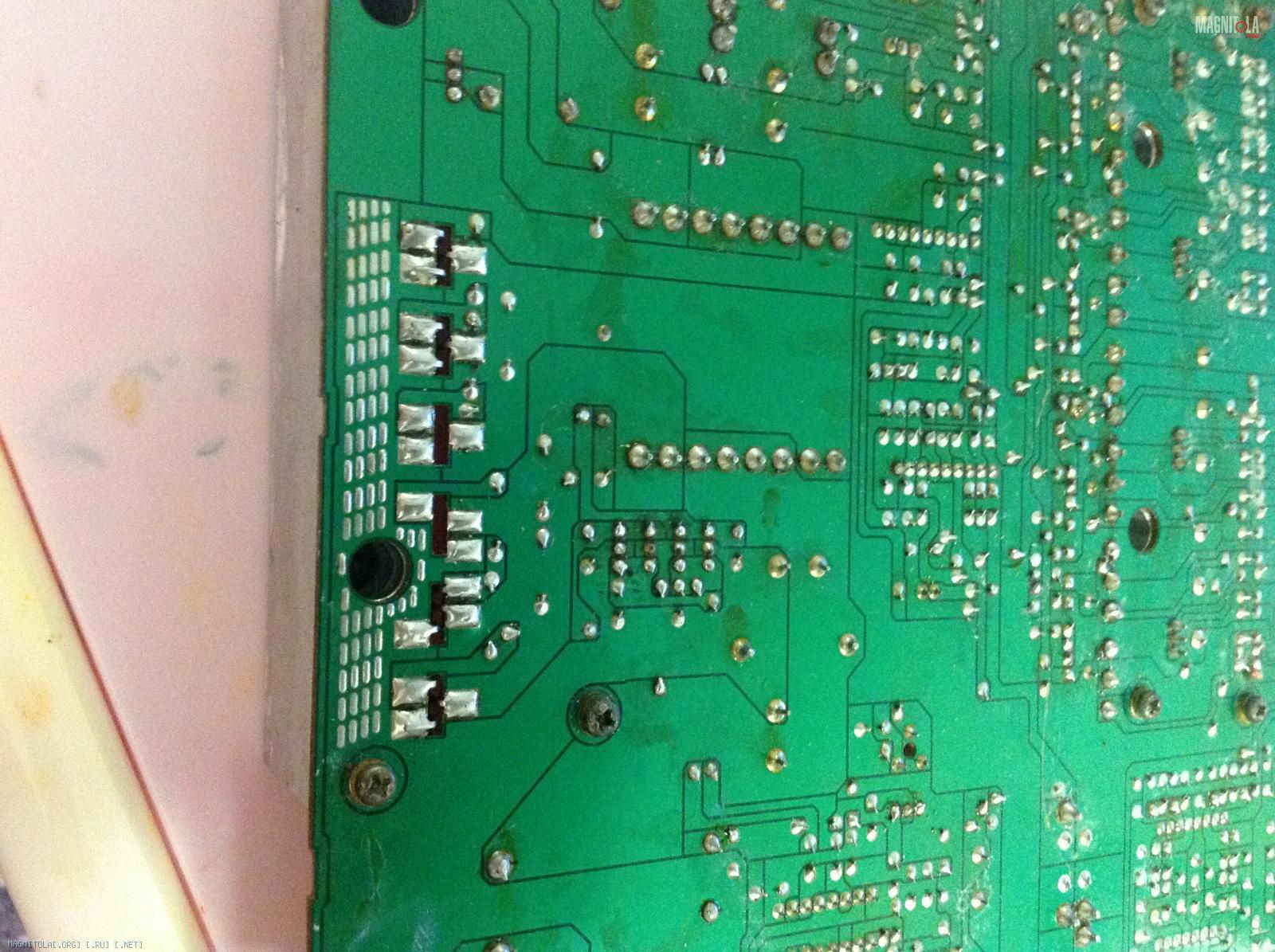

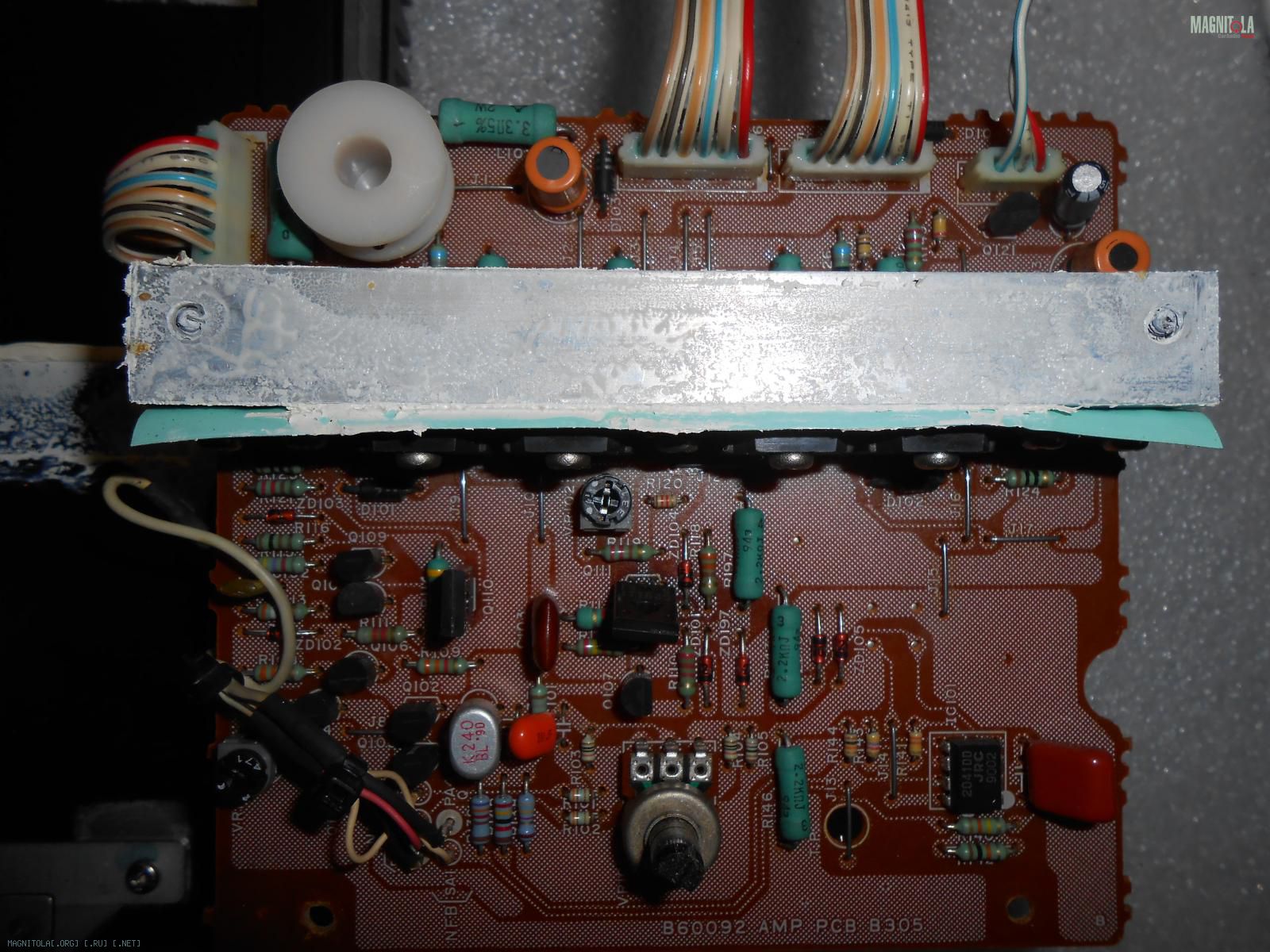

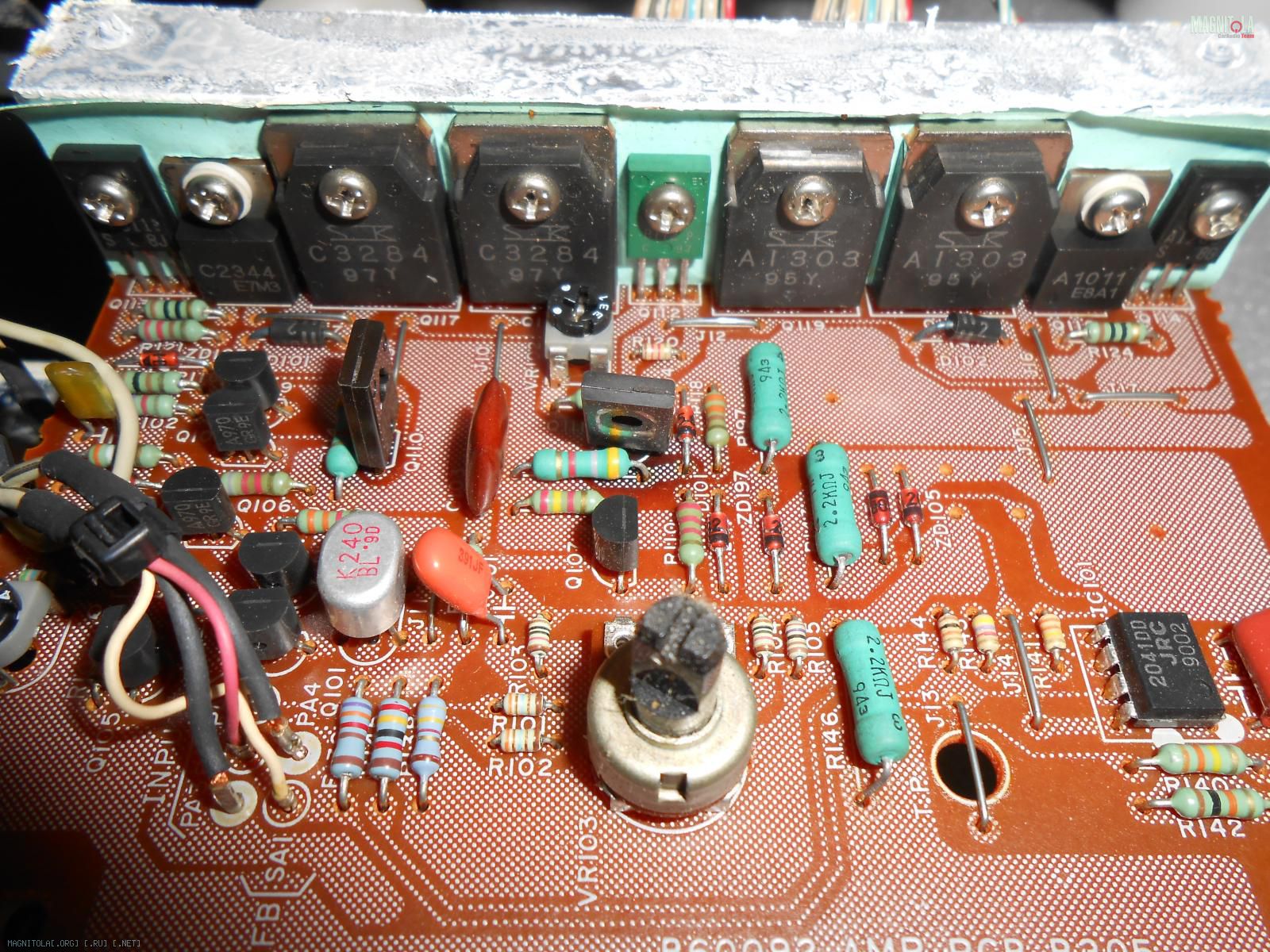

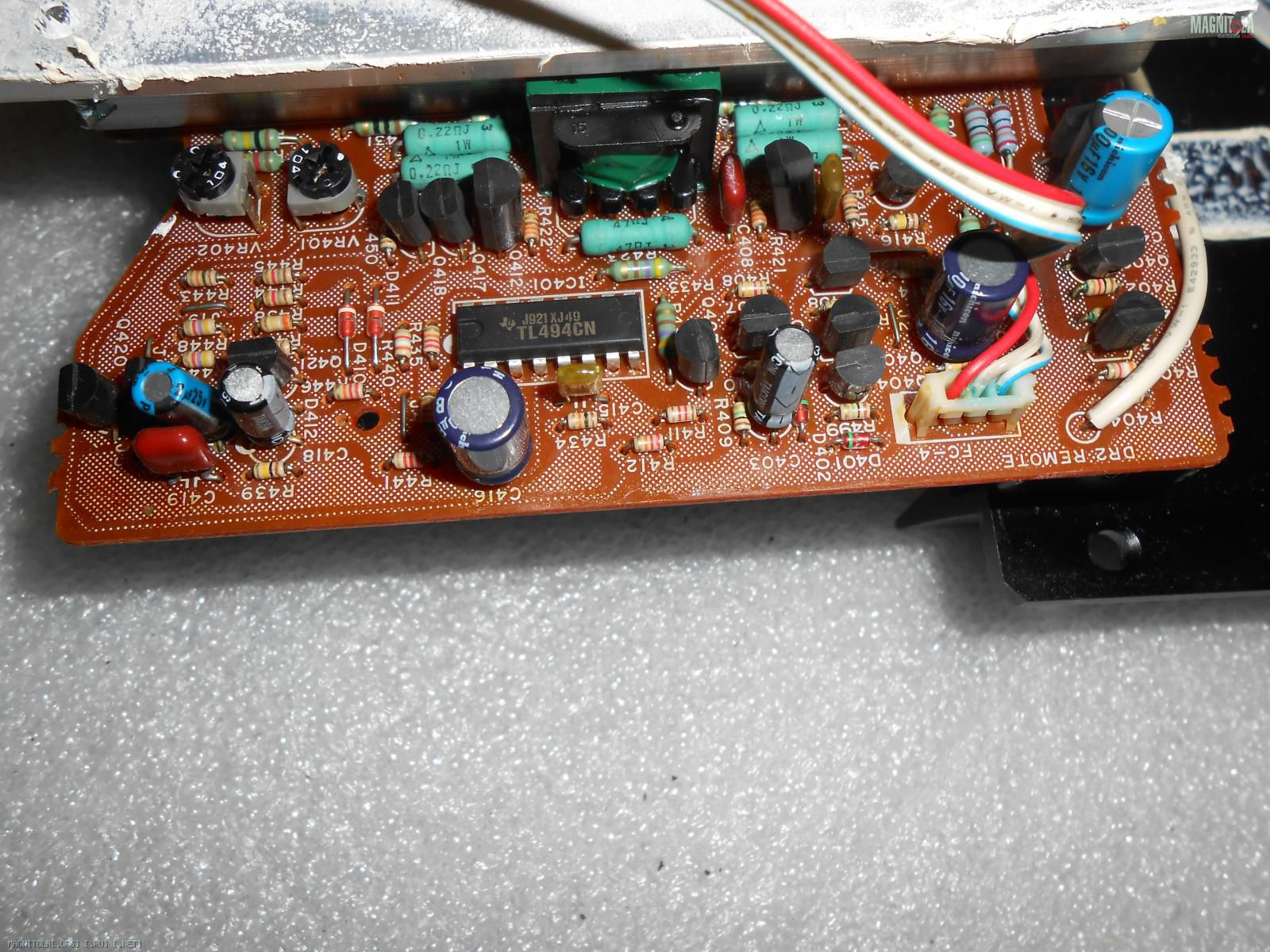

Необходимо-ли наличие обязательно по три транзистора 50n60(см.миниатюру)?
В инете на фотках,в стоке, установлено по три транзистора.
К чему ведёт нехватка транзистора в каждом плече?
Все транзисторы необходимо поменять для однородности характеристик?
27.03.2016, 23:00
gena60
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
Необходимо-ли наличие обязательно по три транзистора 50n60(см.миниатюру)?
В большинстве случаев используется плата для разных конструкций усилителя,но в Вашем случае не стоит переживать: - всё по фэн шую и ежели работает всё исправно,слушайте и наслаждайтесь звуком.,
27.03.2016, 23:44
Lexx69
re: Усилитель ADDZEST A2800
Не заморачивайтесь... это с завода так.. поставили 2 чуть более мощных, вместо запланированных трех, так бывает...
У меня в Фуджике вообще одного ПН нет... хотя плата под два... вторая часть просто пустая...
27.03.2016, 23:55
Ditop
Вложений: 3
re: Усилитель ADDZEST A2800
Ещё вопрос:

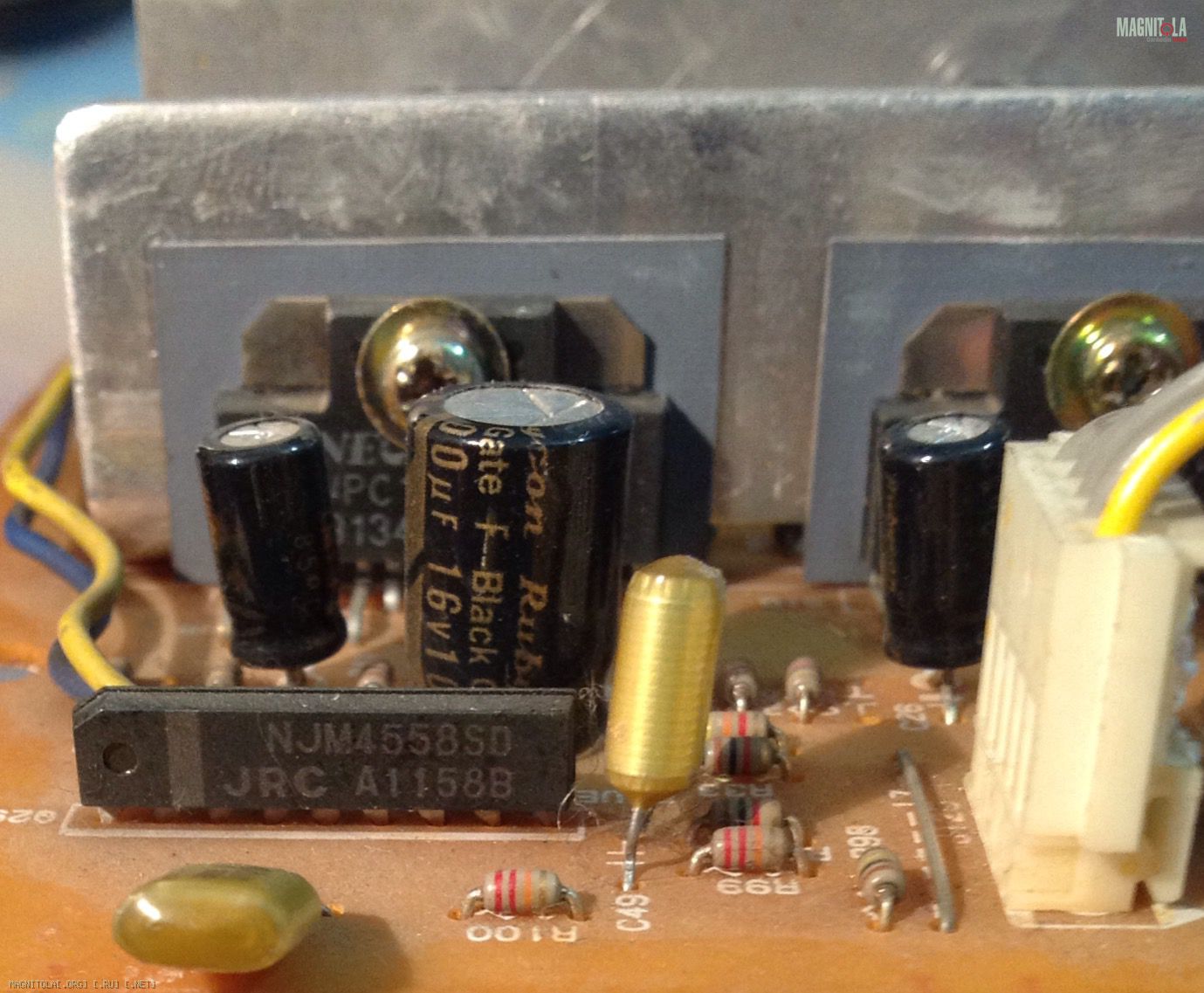

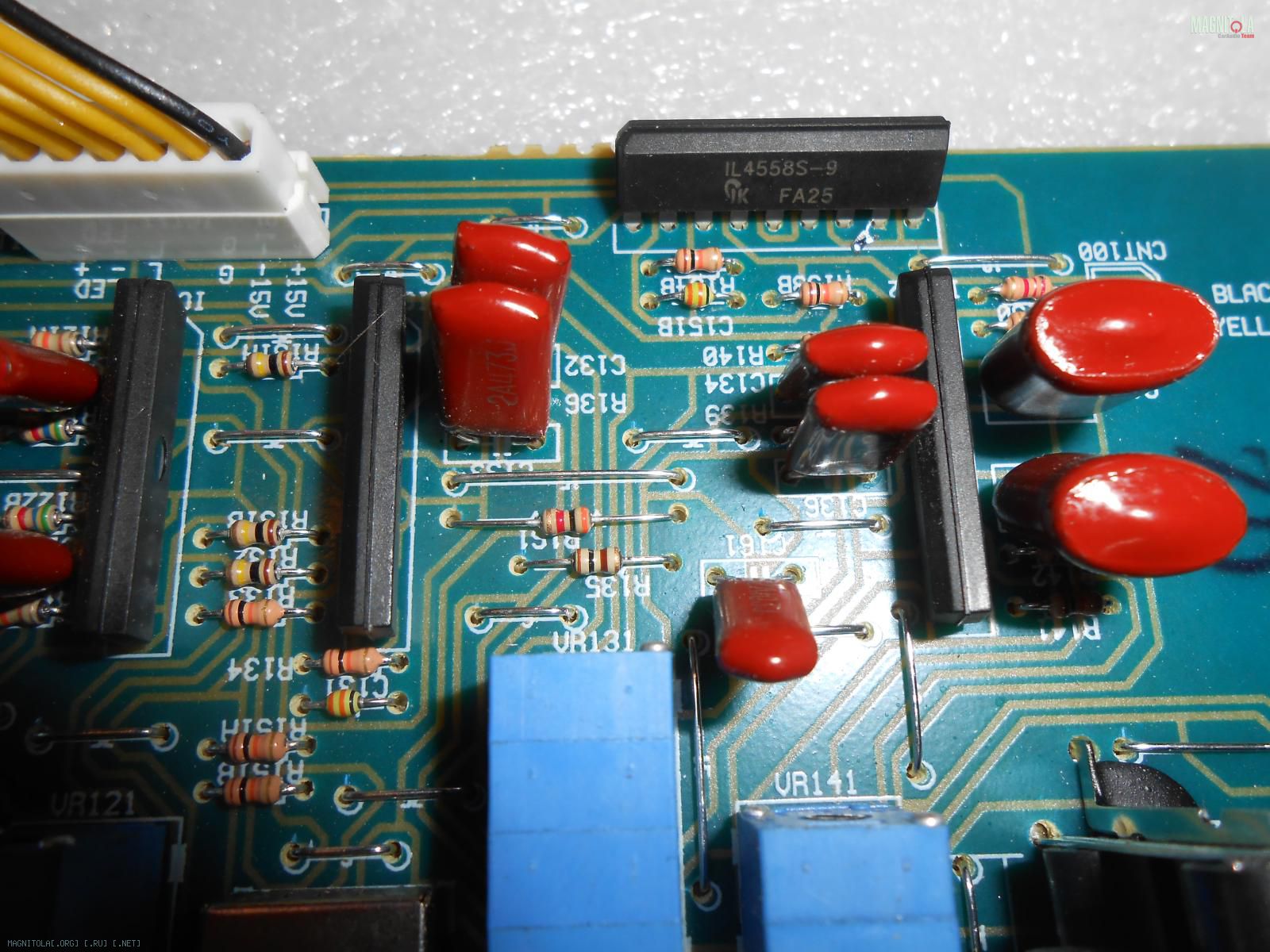

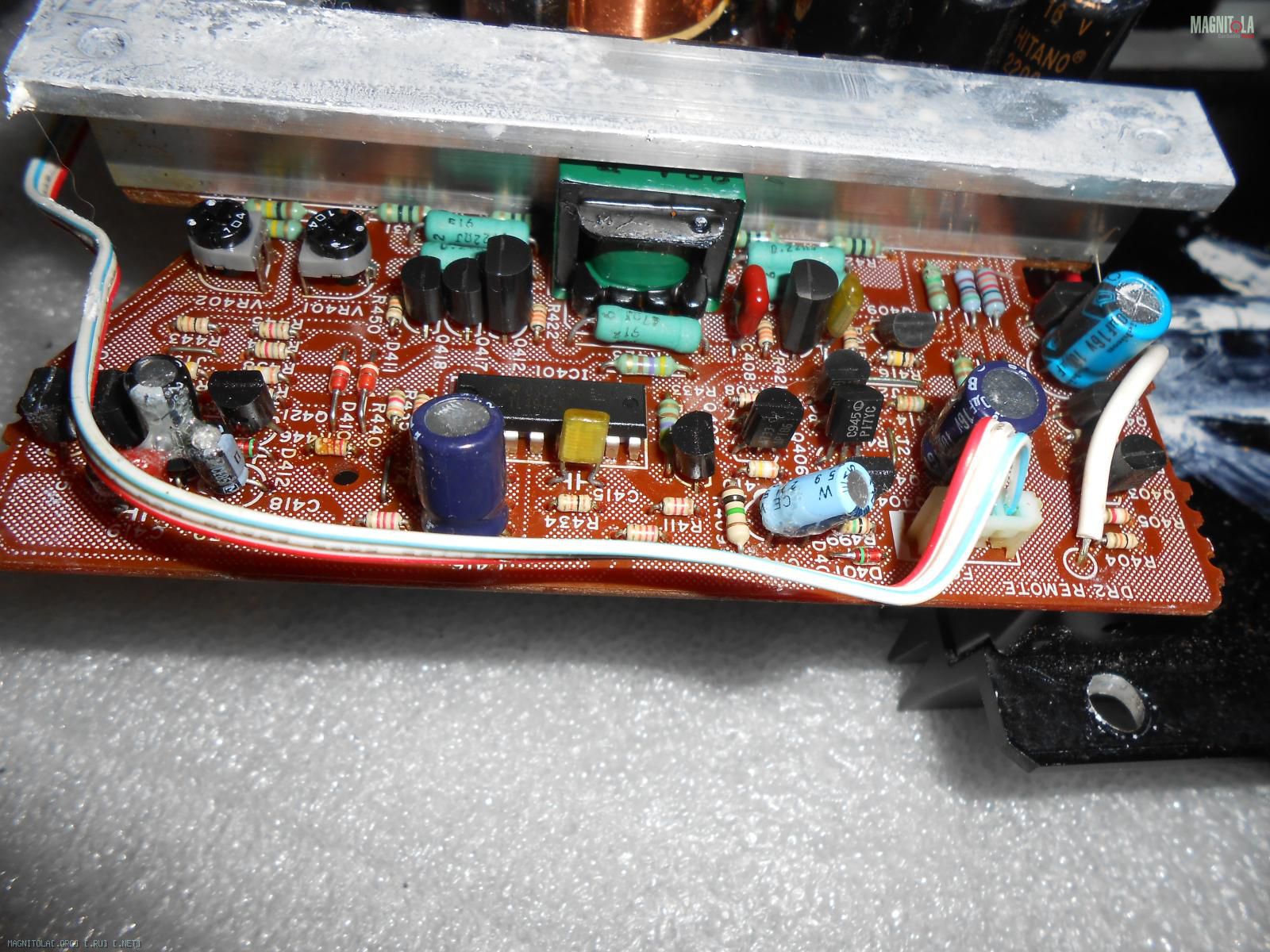

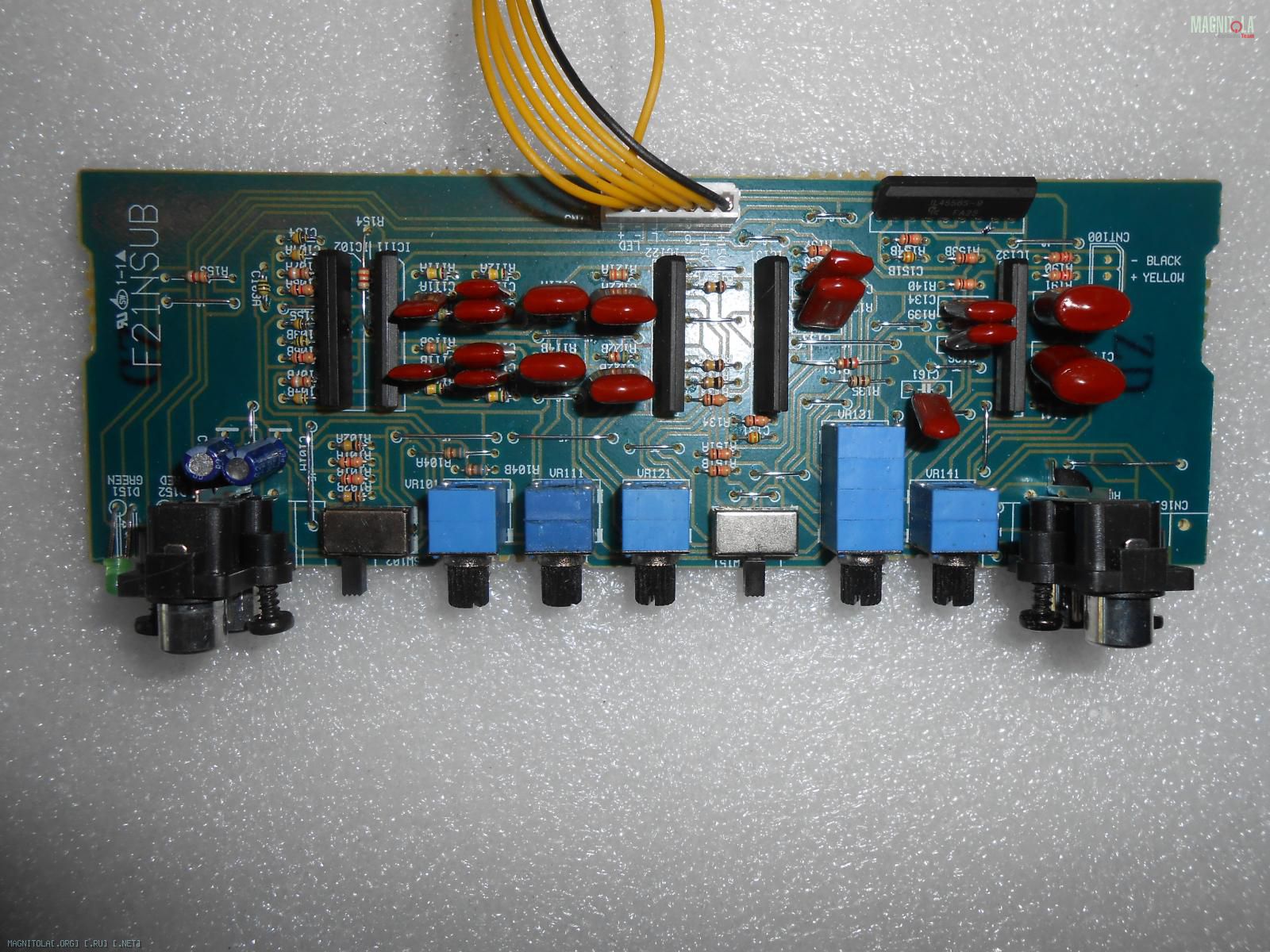

два операционника JRC NJM4558SD SIP9 хотел заменить на более скорострельный v/ms современные имеют на борту 8-pin куда девать 9-ую ногу. даташитов никак не найду на 9контактные ic. Хотя смотрю по печатке некоторые контакты не используются.
Использовать контакты по аналогии с 8 пинами?

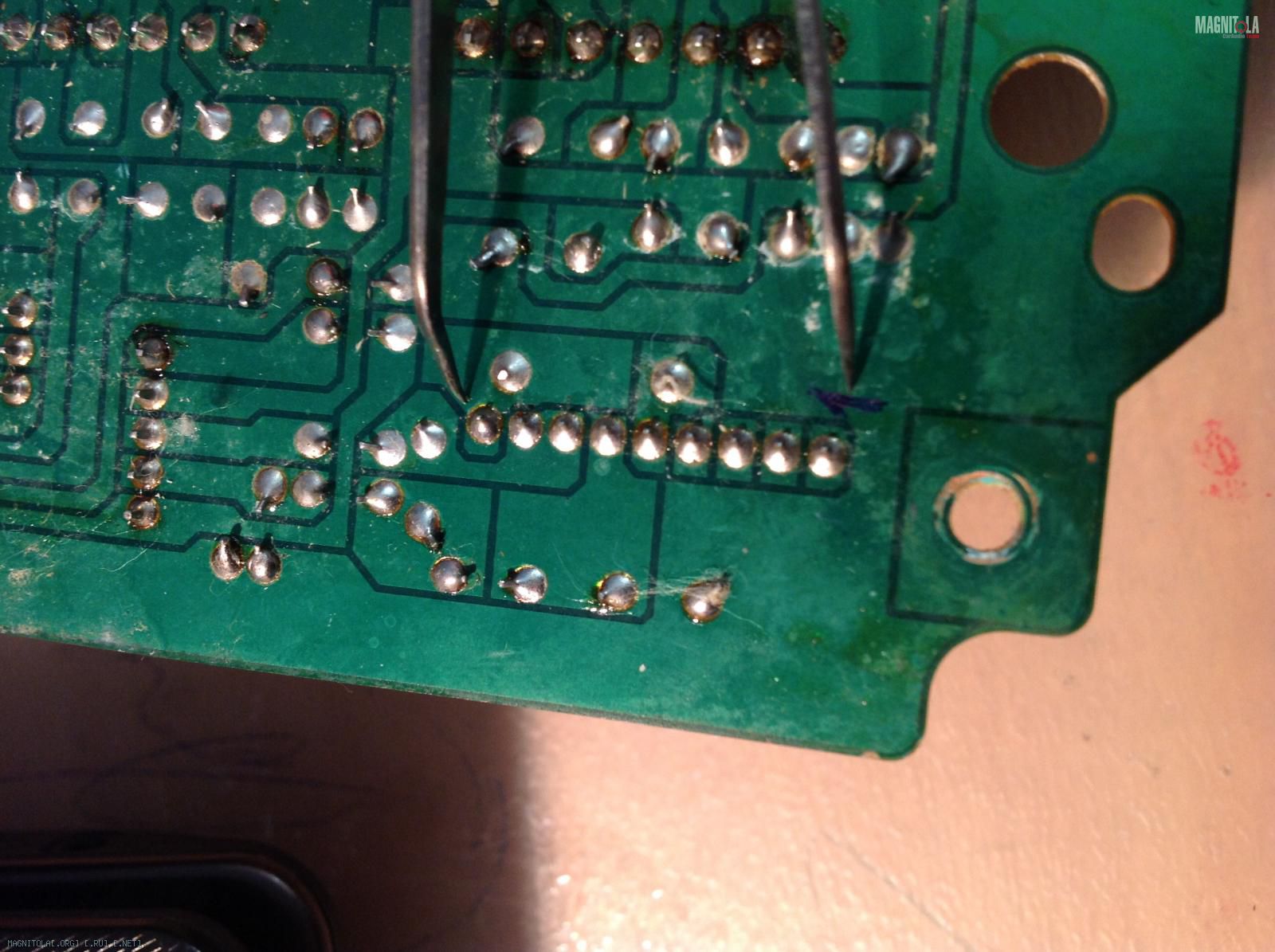

1ic Вложение 973916
---------- Сообщение добавлено 28.03.2016 в 01:05 ----------
Может оставить так как есть и не мучить старичка...
28.03.2016, 00:22
Ditop
re: Усилитель ADDZEST A2800
Lexx69, но по вашей ссылке 8 контактов (у меня 9) добавил фото чуть выше
28.03.2016, 00:53
Lexx69
re: Усилитель ADDZEST A2800
Да я понимаю, только в даташитах про 9-ю ногу все забыли... вот это и мне странно...
28.03.2016, 03:44
WENQ
Вложений: 1
re: Усилитель ADDZEST A2800
Дай бог памяти стоять должны 2SK736 или что то подобное по 3 именно штуки, по 8-9 SIP можно заменять между собой у 9ки удалять 1 рин а 8ку устанавливать со 2 пина но иногда нужно ставить перемычку 1-9.

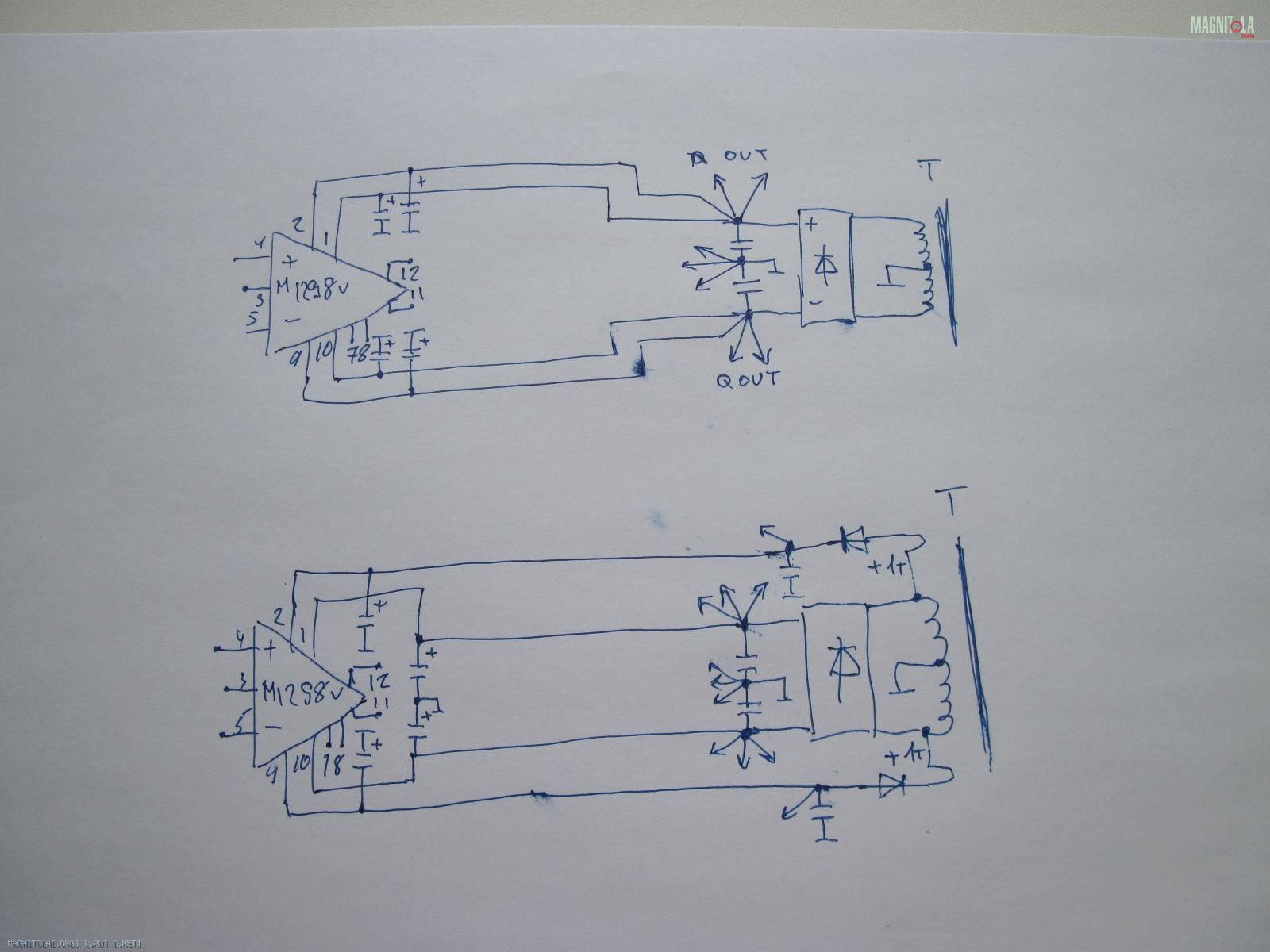

Серия драйверов uPC 1225-98-1342 весьма не плоха таки но питание её упрощают и вых. драйвер квазикомплементарный ( наверно это всё таки плюс) , если правильно развести то радовать будет больше чем BG. Вложение 974022
28.03.2016, 07:54
gena60
Вложений: 3
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
но по вашей ссылке 8 контактов (у меня 9) добавил фото чуть выше

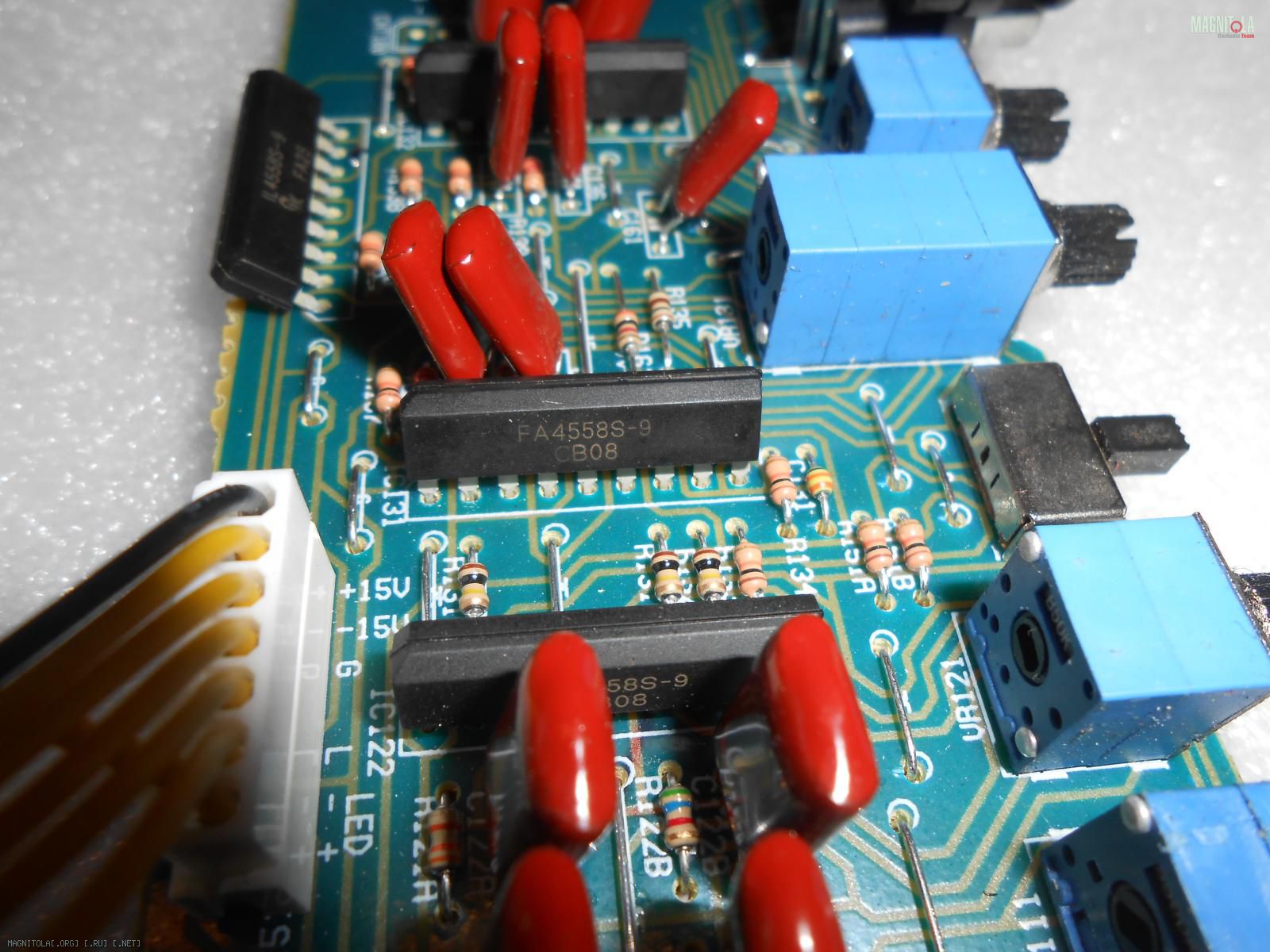

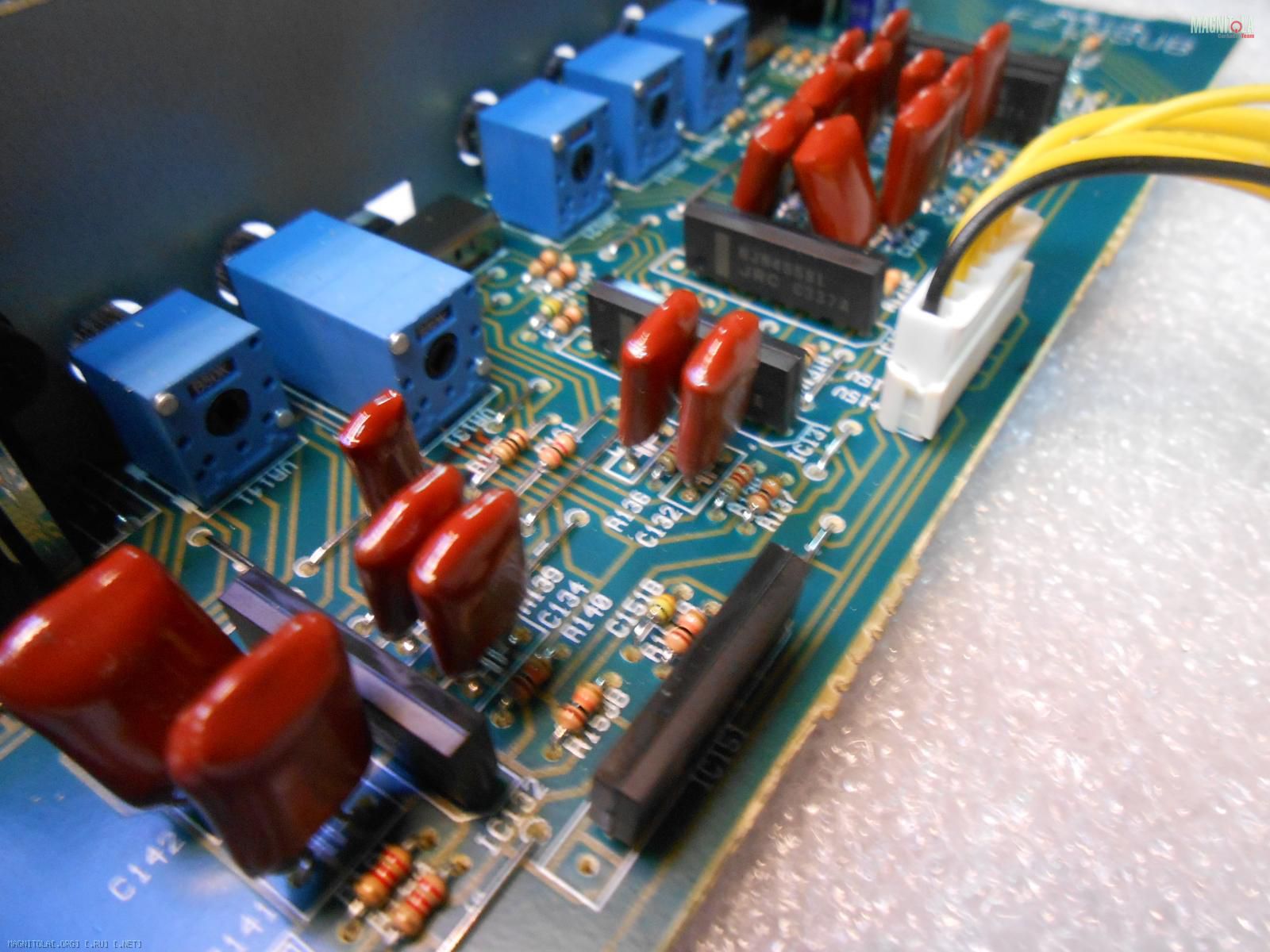

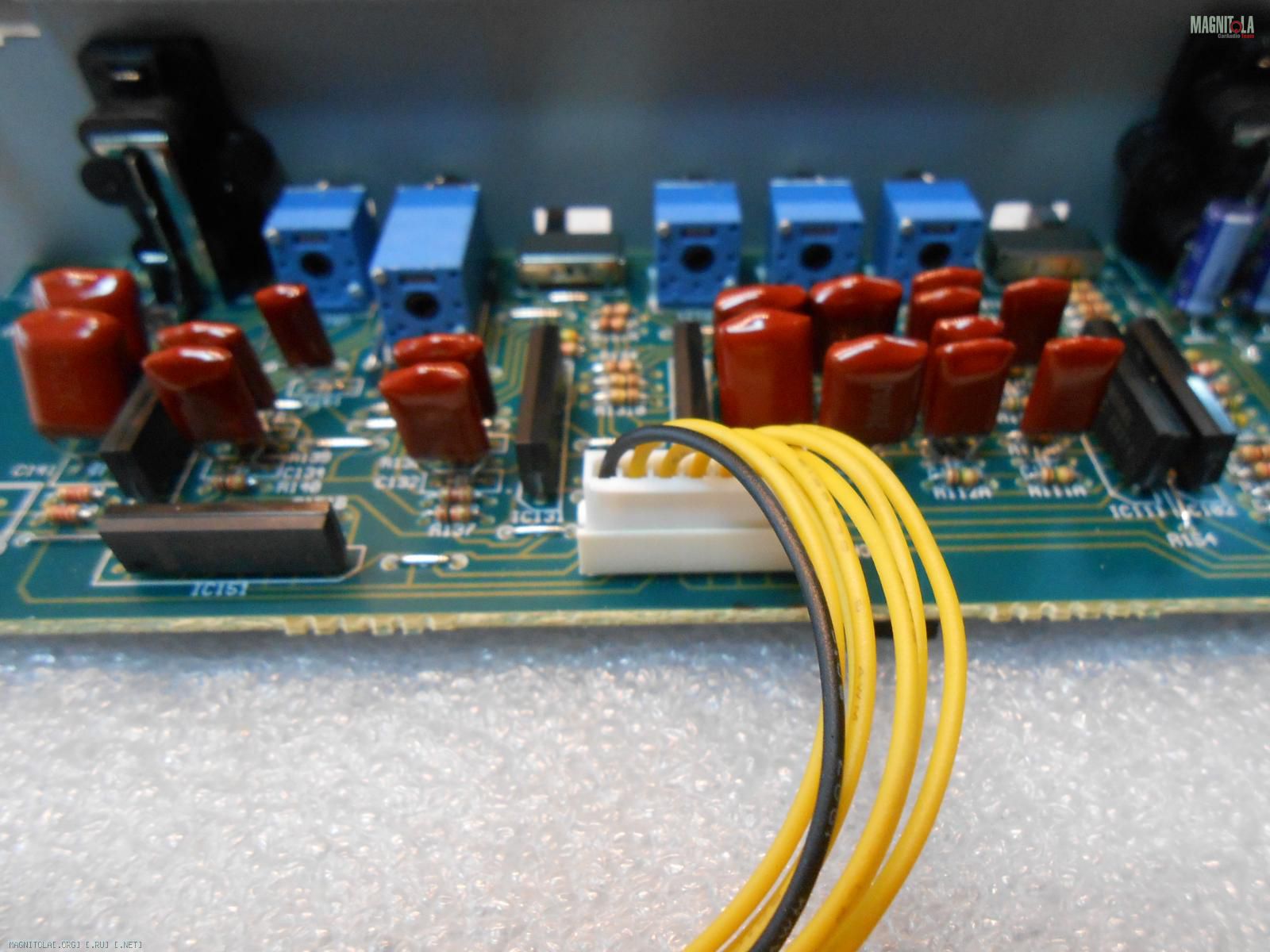

Были такие микрухи,смотрите фото Kicx KAP-27,тоже плата под 9 ног рассчитана: Вложение 974036Вложение 974038Вложение 974040
....причём видел в различном варианте: как и с 9 ногами тоже на плате.Она не используется и висит в воздухе.

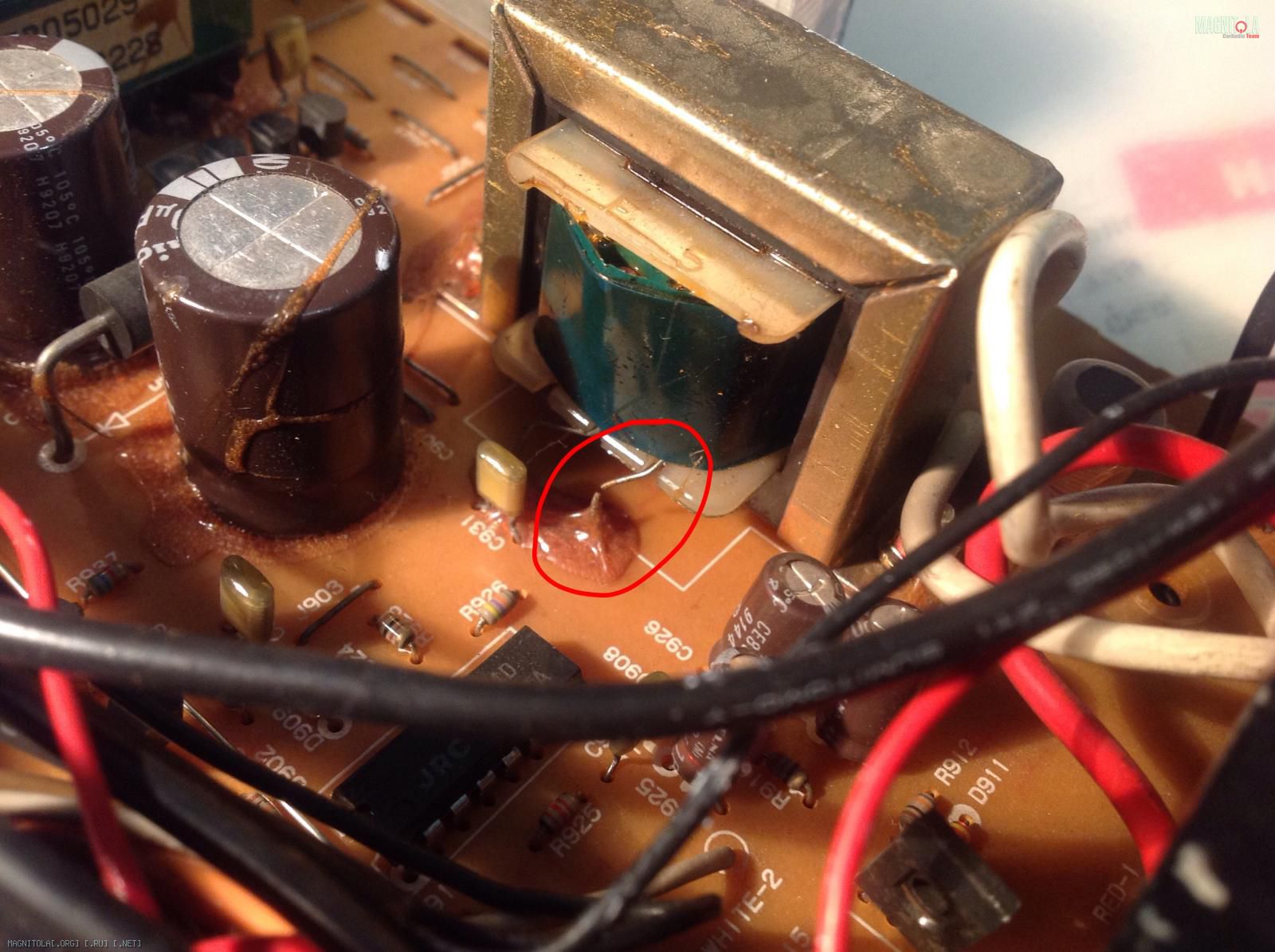

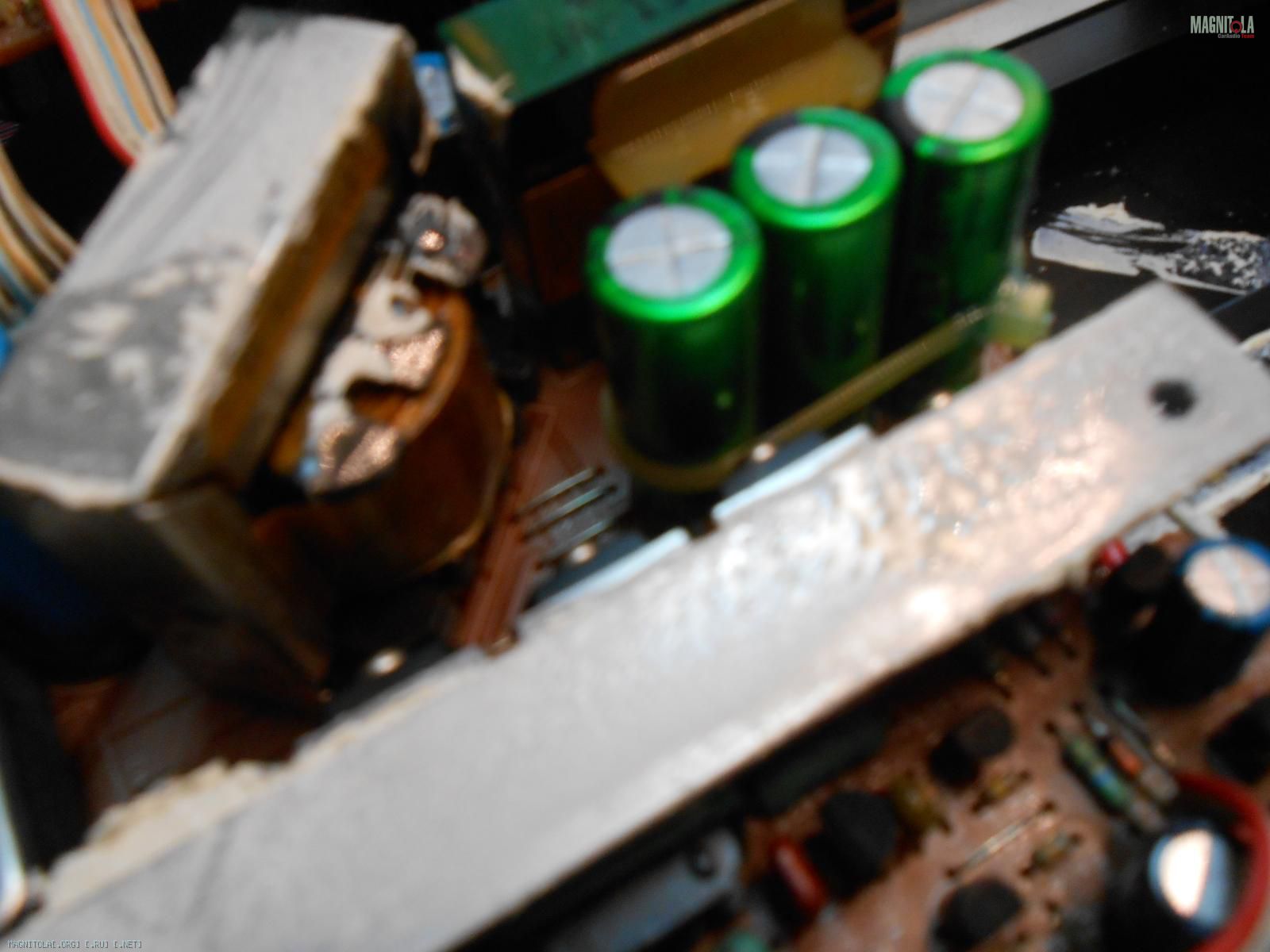

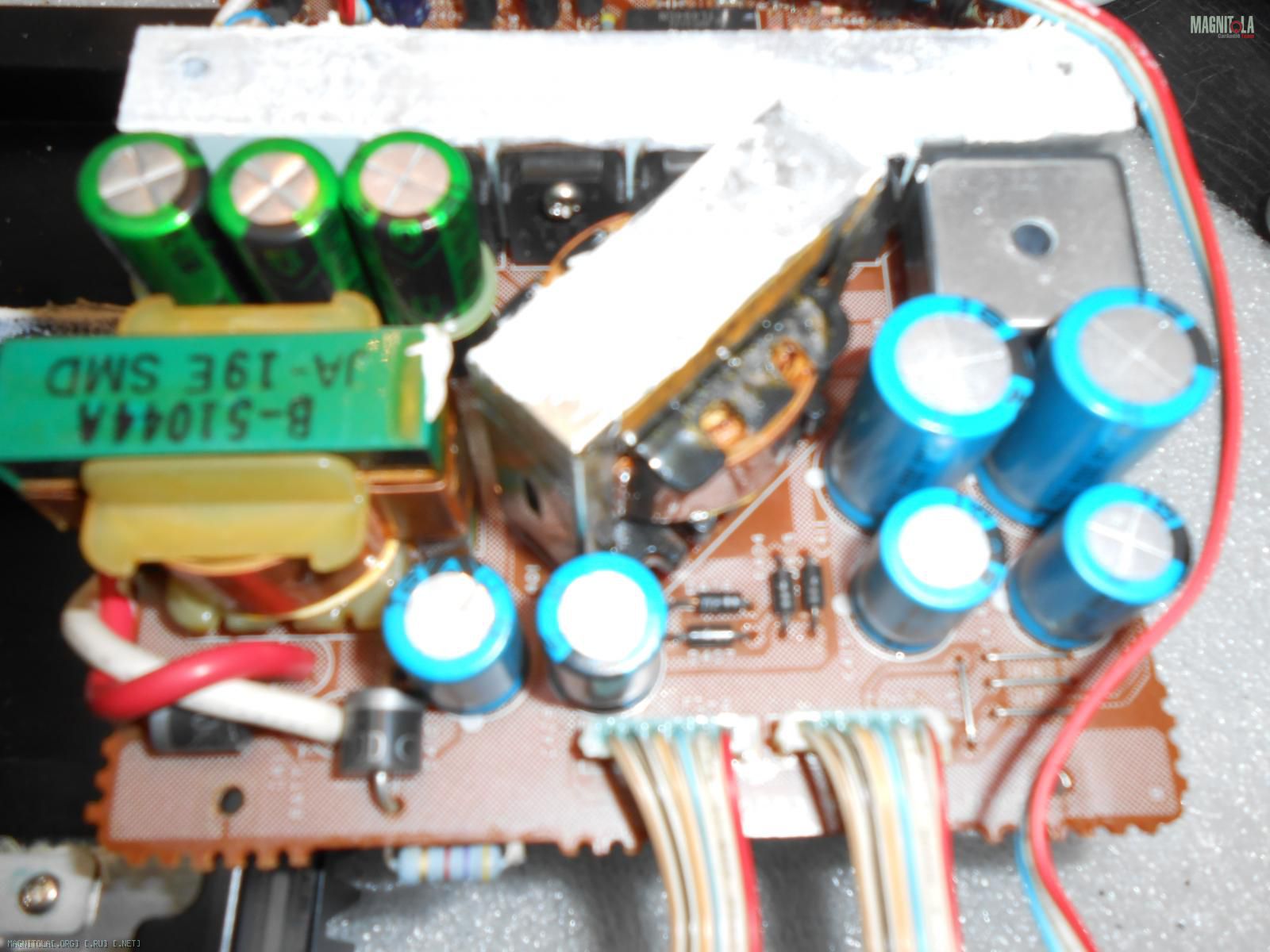

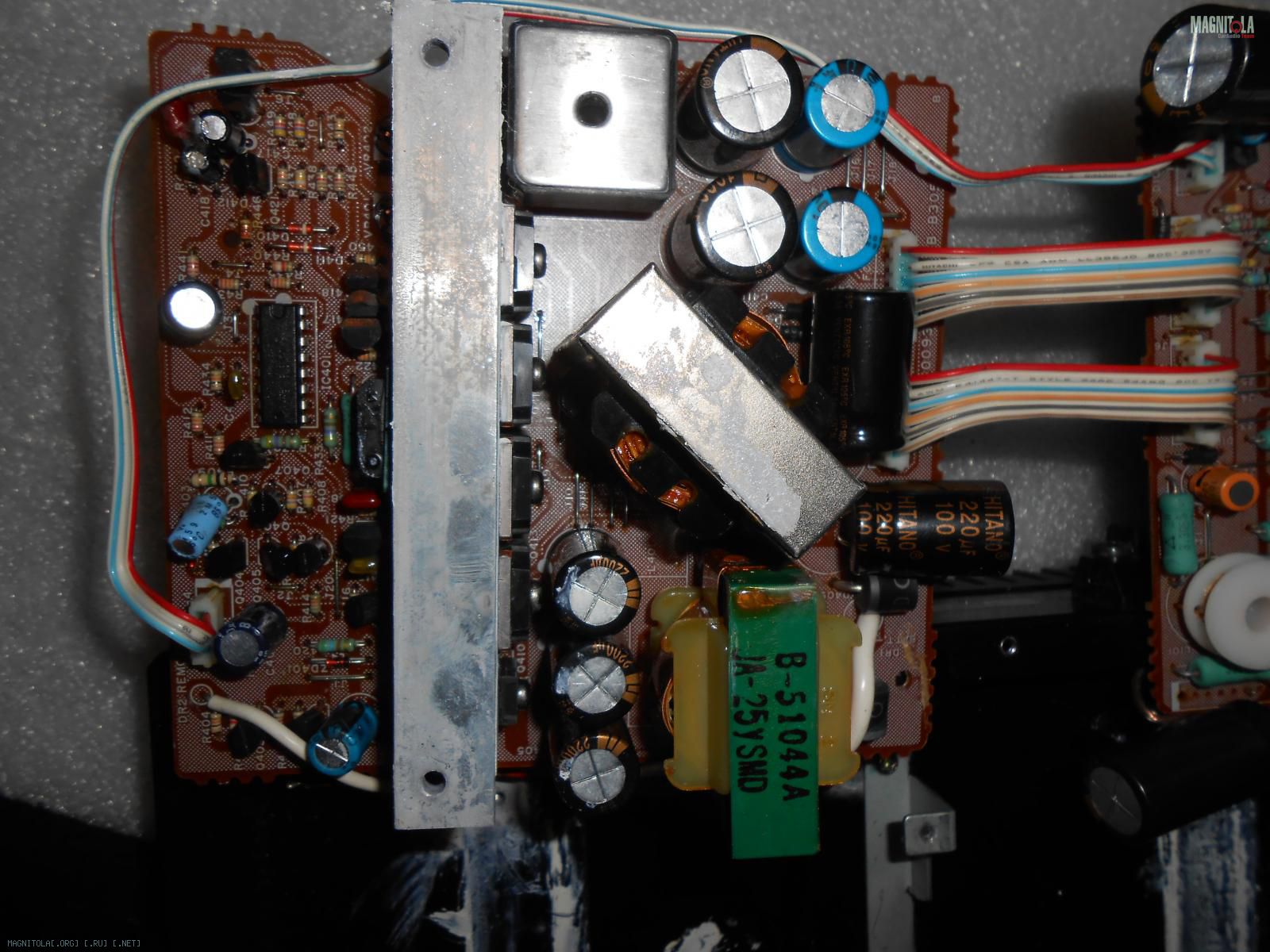

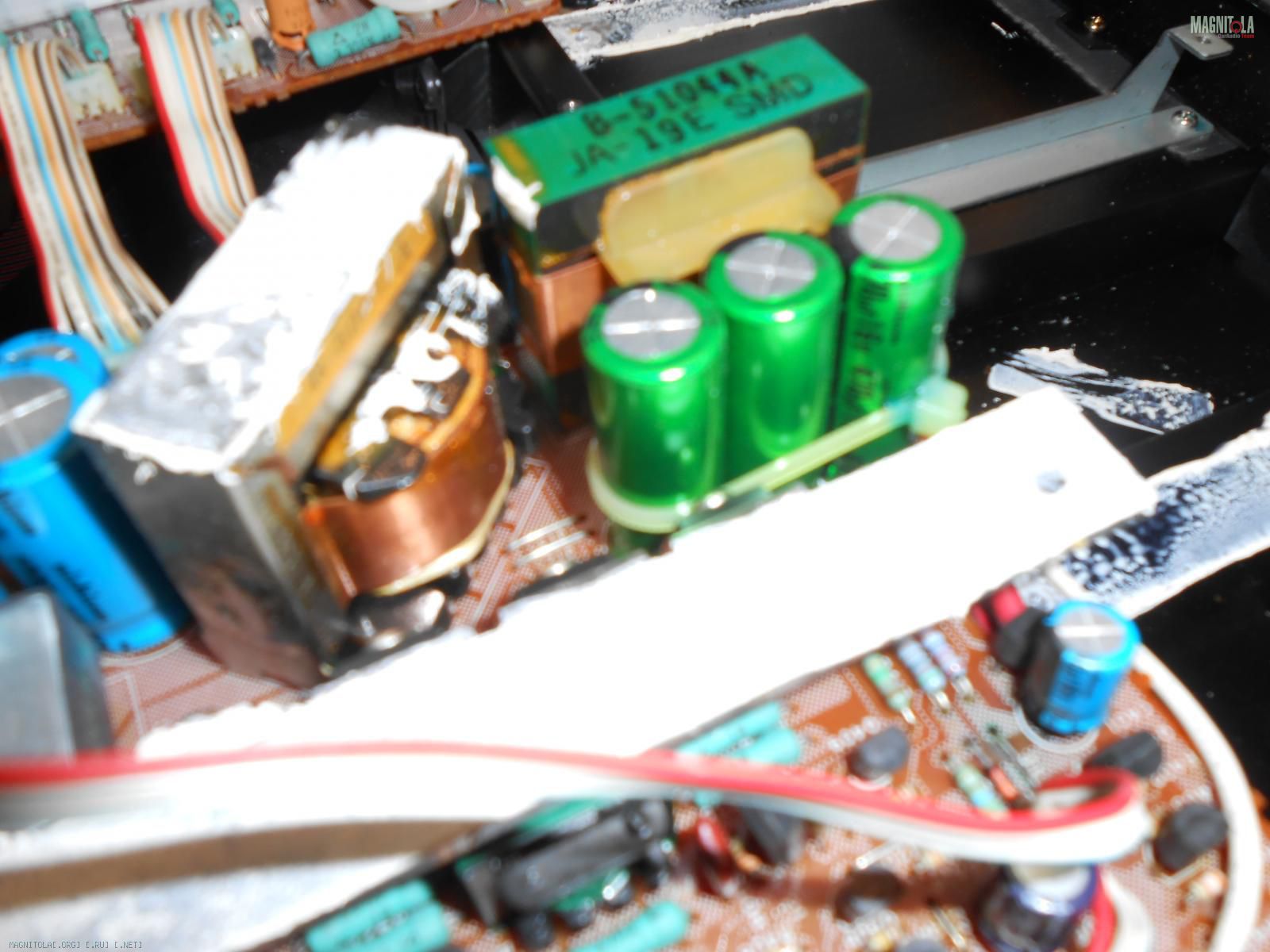

Ещё из неприятного было неожиданно замечено, вывод "транса" лопнул!!! Вложение 974910
Я все более не хочу его включать пока все не пролазию
Продавец утверждает что он у него работал, я все больше сомневаюсь, КАК?
Или я совсем туплю?
29.03.2016, 00:25
gena60
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
Ещё из неприятного было неожиданно замечено, вывод "транса" лопнул!!!
Это бывает,но не смертельно.Вот назрел вопрос:
-Вы усилитель включали и проверяли,после его получения?!.,
29.03.2016, 00:28
Ditop
re: Усилитель ADDZEST A2800
gena60, пока не включал, еще холодно в гараже ...
29.03.2016, 00:43
Lexx69
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
Ещё из неприятного было неожиданно замечено, вывод "транса" лопнул!!! Вложение 974910
Я все более не хочу его включать пока все не пролазию
Продавец утверждает что он у него работал, я все больше сомневаюсь, КАК?
Или я совсем туплю?
Если покупка была связана с пересылкой, то и при транспортировке могло такое произойти...
29.03.2016, 00:46
Ditop
re: Усилитель ADDZEST A2800
Lexx69, я конечно все понимаю но медь "пластична"
29.03.2016, 00:50
Lexx69
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
Lexx69, я конечно все понимаю но медь "пластична"
это до поры до времени...
По комплектухе и схемотехнике похож на мой фуджик... по мне он и в стоке звучит весьма и весьма неплохо... если бы не сгорел, то и не стал бы туда лезть...
29.03.2016, 00:59
Ditop
re: Усилитель ADDZEST A2800
Lexx69, я отношусь к "копателям", дед теперь и сына приучает к осциллографу
29.03.2016, 01:11
Lexx69
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
Lexx69, я отношусь к "копателям", дед теперь и сына приучает к осциллографу
Мой совет, все что можно проверить и прозвонить, пропаять сплошняком... отмыть. И более не надо, этот усь самодостаточен.
Да, и еще, плата на которой он сделан, в отличии от современных, нежная, так что перегретым паяльником ни ни... дорожки поотлетают враз...
Да и форм фактор операционников не особо располагает к их перебору... удобно ставить кроватки и экспериментировать.. так что лучше подыскать другую кошку для опытов)))
29.03.2016, 20:46
gena60
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
пока не включал, еще холодно в гараже ...
Но внешний осмотр тоже многое проявил,это к лучшему будет тоже.Мечтать о переделке и улучшении пока не нужно,сначала послушать ,а потом уже принимать решение(устранить обрыв обмотки обязательно).,
03.04.2016, 19:07
Ditop
re: Усилитель ADDZEST A2800
WENQ, gena60,
Осцилографф С1-68 достал, сегодня заменю шнур на евровилку а то не втыкается :whistle2:
Есть ли мануалы, хорошие чтобы были с диаграммами где какие кривульки в усилителе должны быть?
---------- Сообщение добавлено 03.04.2016 в 20:08 ----------
Может даже от ADZZEST-ов
03.04.2016, 21:43
gena60
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
Есть ли мануалы, хорошие чтобы были с диаграммами где какие кривульки в усилителе должны быть?
Еще из неприятного: ловит генератор при заводке авто, и далее тоже пищит.
по "ИЗЪЕЗЖЕННОЙ темке" прозвонил, у PIONEER 80prs - пред целый.
к этому моменту закончил апгрейт усилителя AUDISON SR5, подрубил его на место ADзеста - наводок нет.
может "адзерс" наводки ловит потому что:
- кондеры старые?
- может без крышки его включал (олдскул необходимо экранировать крышкой)?
28.07.2016, 01:38
Lexx69
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
- может без крышки его включал (олдскул необходимо экранировать крышкой)?
У меня фуджик в разобранном виде вообще отказался включатся... вот это был взрыв мозга)))
Посмотри внимательно, через крышку ничего не замыкается?
28.07.2016, 07:29
Ditop
re: Усилитель ADDZEST A2800
Lexx69, Сегодня попробую подключить в штатном обмундировании ...
29.07.2016, 21:40
gena60
Вложений: 51
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
по "ИЗЪЕЗЖЕННОЙ темке" прозвонил, у PIONEER 80prs - пред целый.
Это уже плюс в поиске.Кроме конструкции в полном сборе(Lexx69 дал акцент на это).Кроме этого межблоки были виноваты,даже самые крутые в замене - решалось банально путём подбора,из самых дешёвых,которые находил без имени у себя.Самый банальный вариант,который не всегда помогает - это смена усилителя.В этом нюансе уловил следующее:

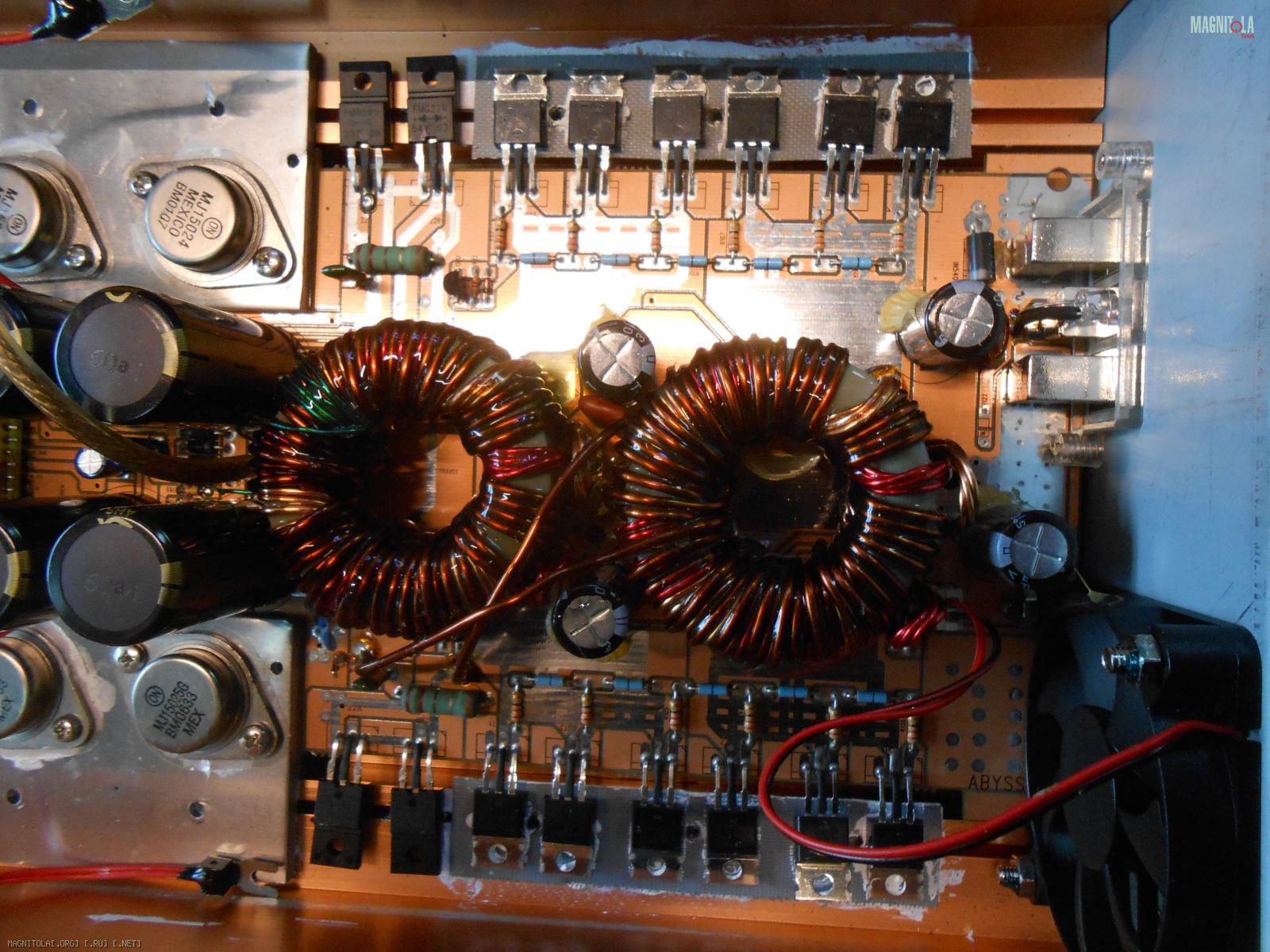

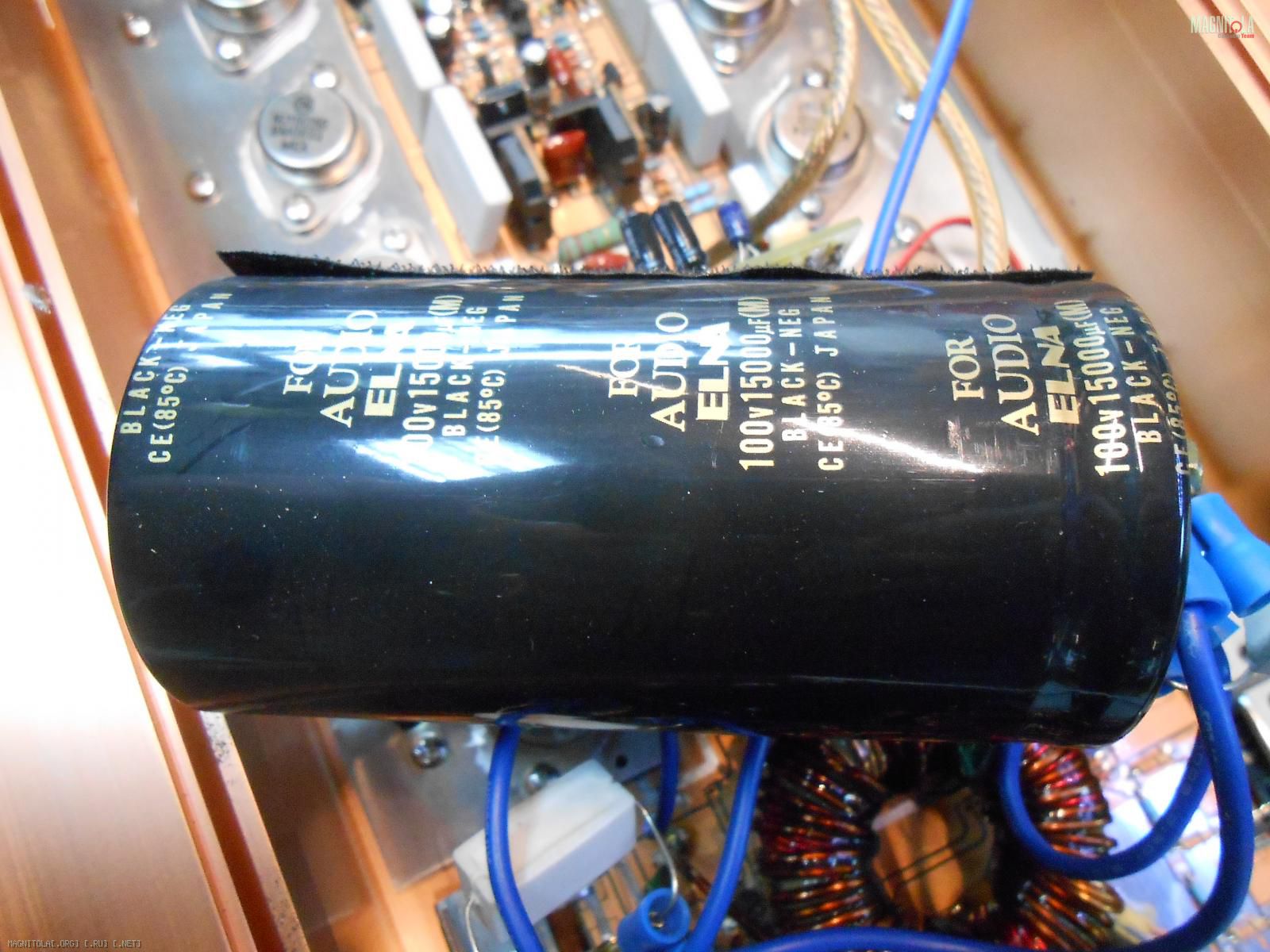

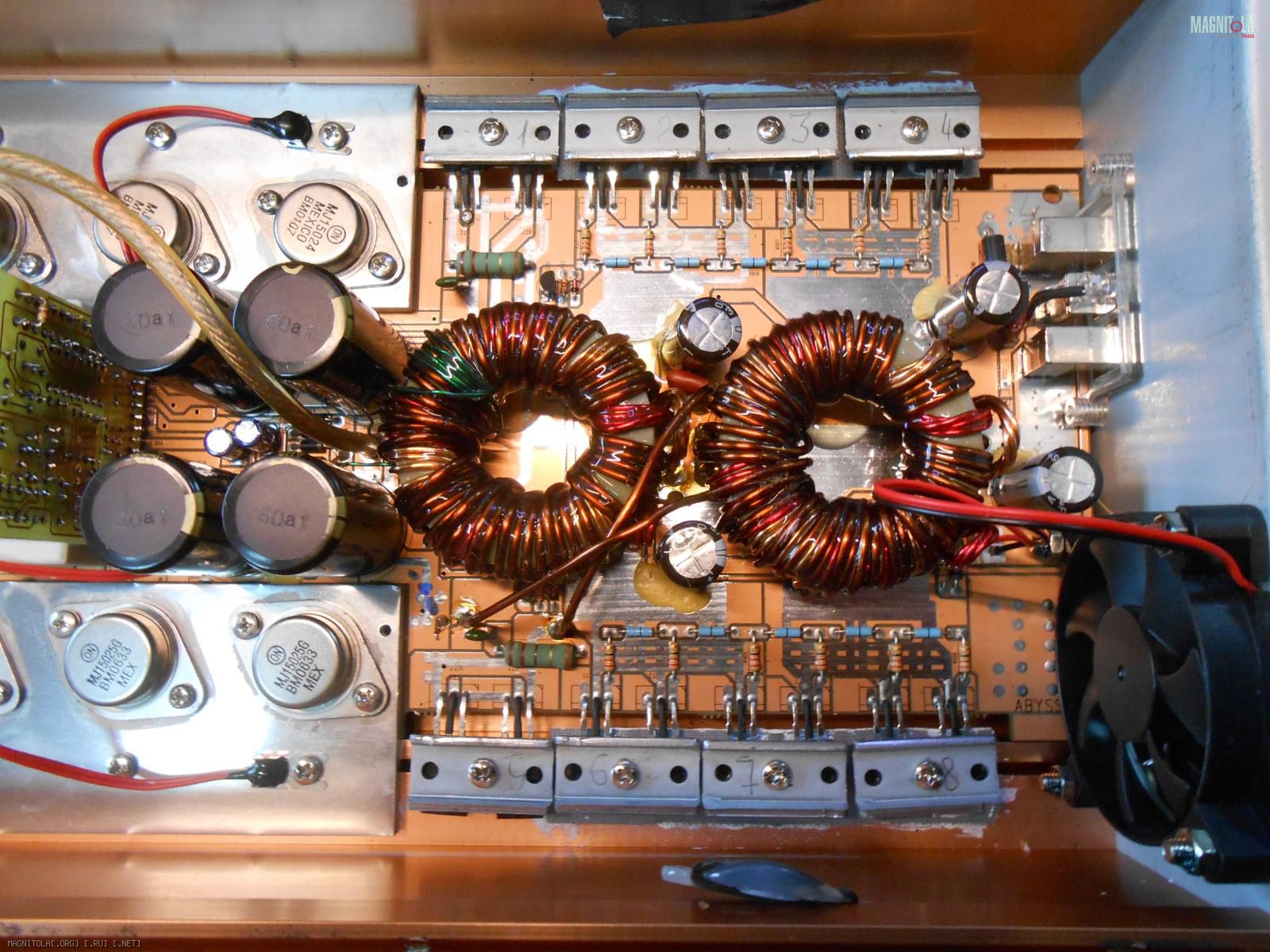

КМОП структура в выходном каскаде менее чувствительна к наводкам от генератора,чем обычный АВ класс на биполярной структуре транзисторов в данном каскаде.Честно сказать,что этот вопрос всегда остаётся открытым,причём решение одной проблемы не повторяется практически никогда,приходится исследовать заново это.Одним словом- нет точного ответа у меня.Конструкция усилителей разная,понять прохождение блуждающих токов не всегда можно.
В разборе эти аппараты не работают точно:
хронология по видео: не заведен - ключ на старт - старт - на холостых - при нажатии педали газа отклик слышен в динамике ...
Куда копать?
P.S. при подключении AUDISON SR5 звук воспроизводится без шумов при работающем движке. (не единого постороннего шума)
03.08.2016, 02:20
gena60
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
хронология по видео: не заведен - ключ на старт - старт - на холостых - при нажатии педали газа отклик слышен в динамике ..
Спасибо Вам,я новую мелодию сочинил с этой помощью.По теме - с питанием непорядок у Вас.,
04.08.2016, 07:44
Ditop
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от gena60
с питанием непорядок у Вас.,
в усилителе по питанию копать?
04.08.2016, 23:45
gena60
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
в усилителе по питанию копать?
С этого обычно и нужно начинать в первую очередь,а потом уже про остальное думать.,
10.09.2016, 20:41
Ditop
re: Усилитель ADDZEST A2800
Я совсем позабыл про то, что у меня был один 5 канальный усь.
Минус на усь и мафон был с гайки под сиденьем.
А тут минус который подключался на усь я разделил на два: 4 канала олдскул и моноблок, МИНУС МАФОНА ОСТАЛСЯ ...
Сегодня разбирая провода увидел свой КОСЯК, вспомнил про земляную петлю ...
Подключил минус ВСЕХ в одну точку– ПИСК ОТ ГЕНЫ ПРОПАЛ!!!
---------- Сообщение добавлено 10.09.2016 в 21:47 ----------
НО, с этим олсдскулом возник новый нюанс.
Переподлючая минус с колодки МАФОНА в одну точку, заметил, что мафон продолжил работать при отключённом минусе идущем с колодки В итоге минус на мафон попадает через RCA олдскульного усилка.
Так же не должно быть?
Теребя минусом с колодки магнитофона по общей точке минуса в колонках отчетливо слышно шорохи.
10.09.2016, 21:00
Lexx69
re: Усилитель ADDZEST A2800
А про гнездо антенны не забыли.. она тоже с массой связана...
10.09.2016, 21:04
Ditop
re: Усилитель ADDZEST A2800
Lexx69,
У меня антенна не подключена в пион
10.09.2016, 21:55
gena60
re: Усилитель ADDZEST A2800
Цитата:
Сообщение от Ditop
В итоге минус на мафон попадает через RCA олдскульного усилка.
Питание ГУ прежде всего проверьте,советую провести отдельно от АКБ - как плюс,так и минус,не забыв поставить предохранитель возле клеммы "+" на 15А(можно колбу или изолированный от внешних воздействий держатель флажковый).,
10.09.2016, 22:16
Сергей0213
re: Усилитель ADDZEST A2800
А корпус магнитолы не имеет прямого контакта с массой (на некоторых автомобилях бывает),если нет то отсоединить всё убрать массу и подключить те rca через которые предположительно берёт и убедиться что это так,хотя очень этого не рекомендую ,если всё в порядке то можно попалить усилок. Опять же для начала можно прозвонить на подозреваемом усилке сопротивление между - и массой rca(это хотя бы безопасно).
10.09.2016, 23:18
Ditop
re: Усилитель ADDZEST A2800
gena60,
Еще из нюансов: минус усилителя звонится в КЗ и с выходами на динамики.
Так предполагаю точно не должно быть?
10.09.2016, 23:29
Сергей0213
re: Усилитель ADDZEST A2800
По идеи не должно. Прозванивал с отключенными динамиками?Может где замыкание на массу в проводах динамиков,тогда можно предположить почему так получается.
10.09.2016, 23:46
Ditop
re: Усилитель ADDZEST A2800
Сергей0213, Я прошу Вас просто читать в этой ветке
11.09.2016, 10:03
vladan-ODR
re: Усилитель ADDZEST A2800
Извините что влазию с своим вопросом, но изначально разговор был про опера.. В общем есть усь тех же годов что и этот, на входе стоит опер m5218l в корпусе SIP, что то можно подобрать в данном корпусе полный аналог?? Хот видел умельцы делают платы переходники из sip в dip.. но сам такое не потяну..
