gena60, А можно еще вопрос . Столкнулся вот с такой проблемой есть у меня выносной регулятор с FUSION хочу прикрутить к этому киксу но он не работает . Нет ли у кого распиновки киксовского регулятора ?
Вид для печати
gena60, А можно еще вопрос . Столкнулся вот с такой проблемой есть у меня выносной регулятор с FUSION хочу прикрутить к этому киксу но он не работает . Нет ли у кого распиновки киксовского регулятора ?

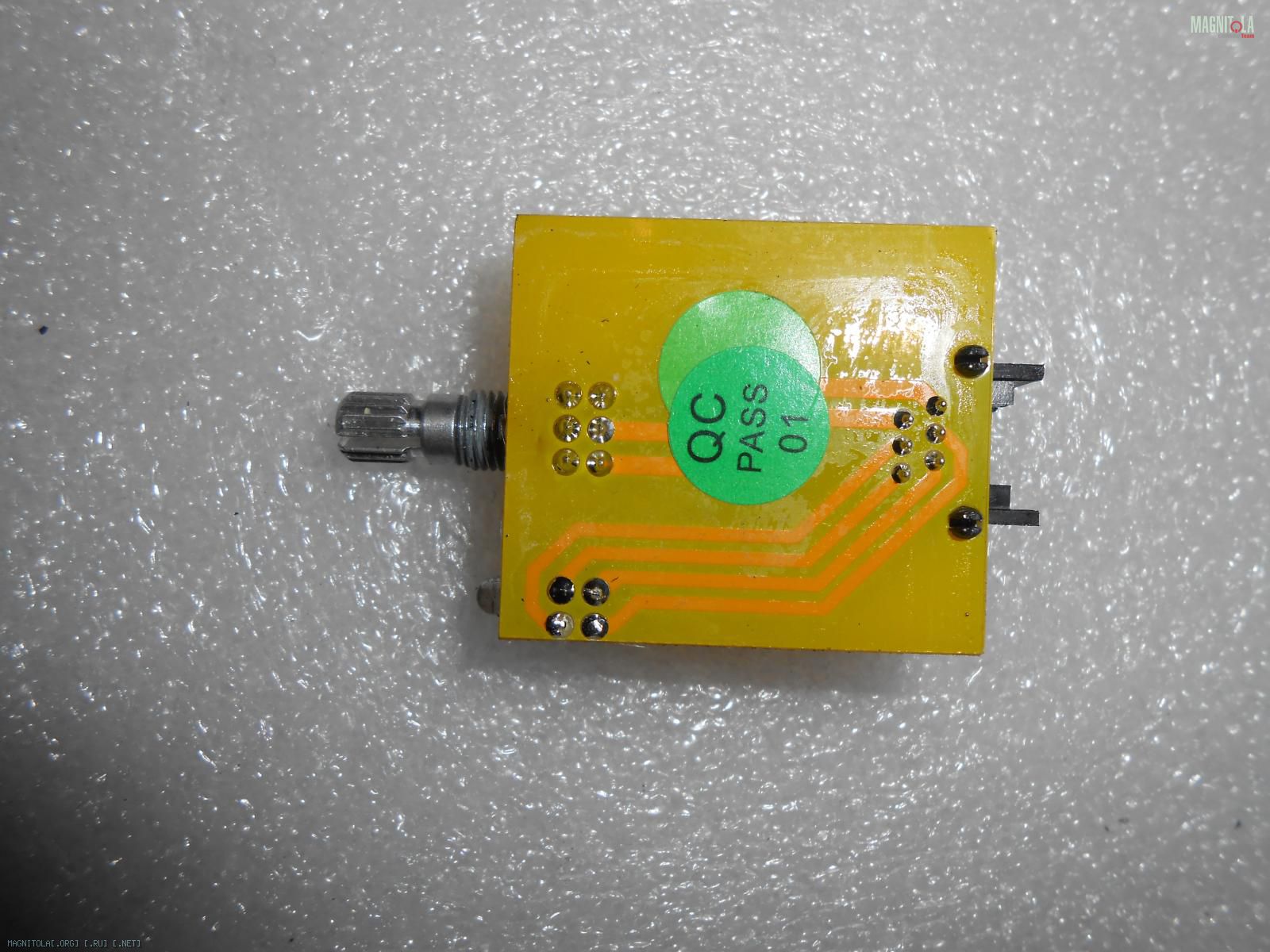

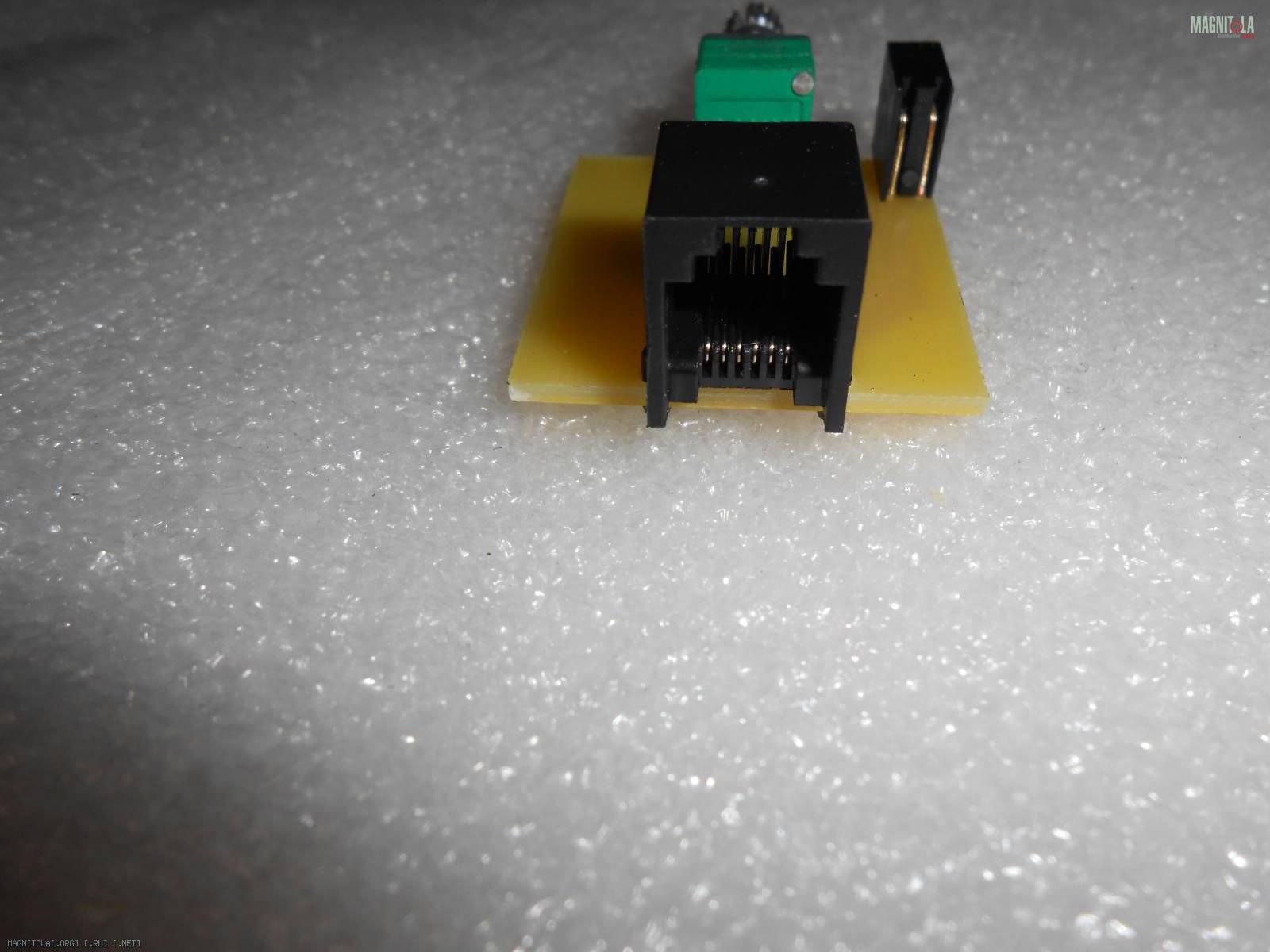

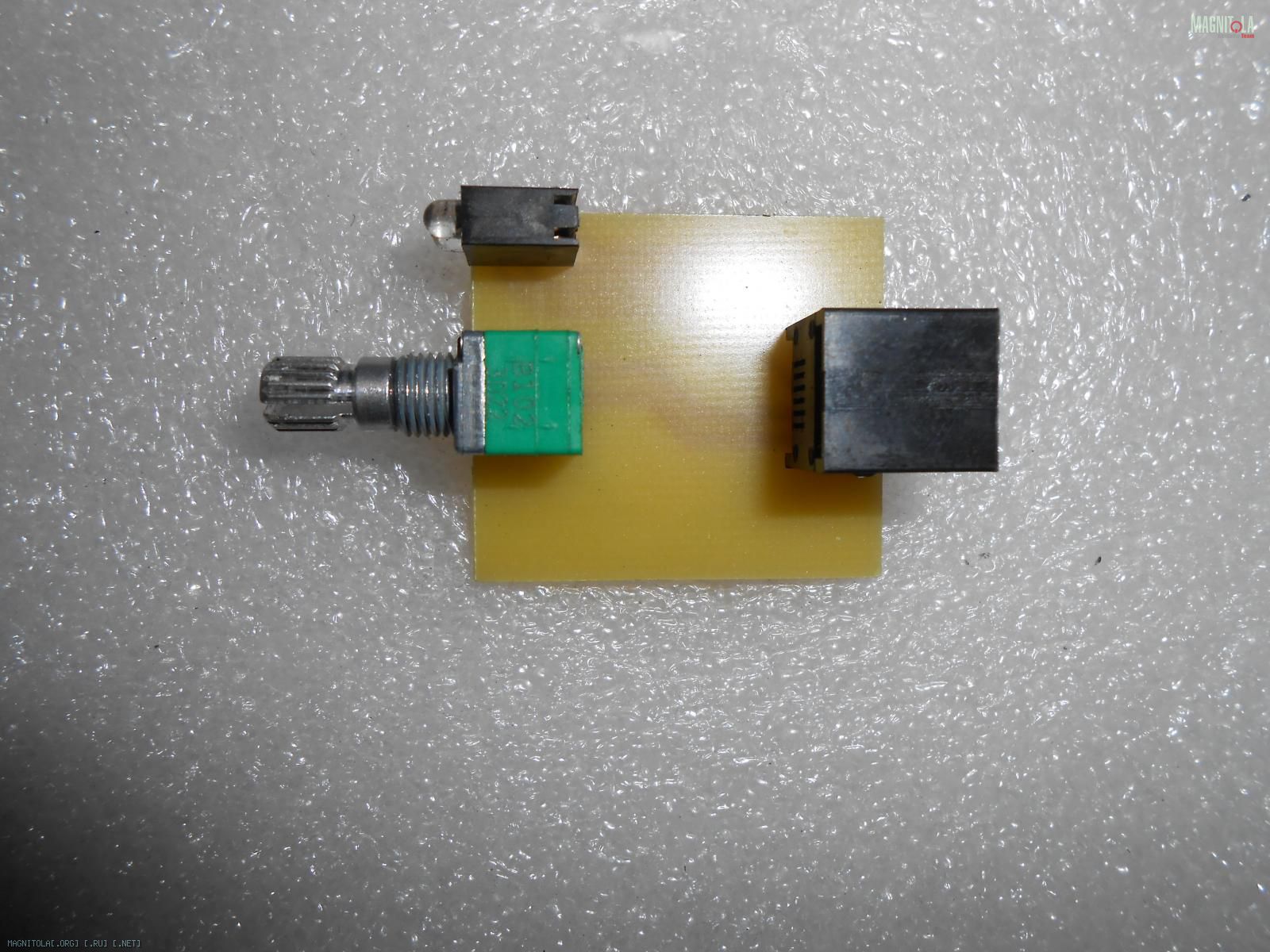

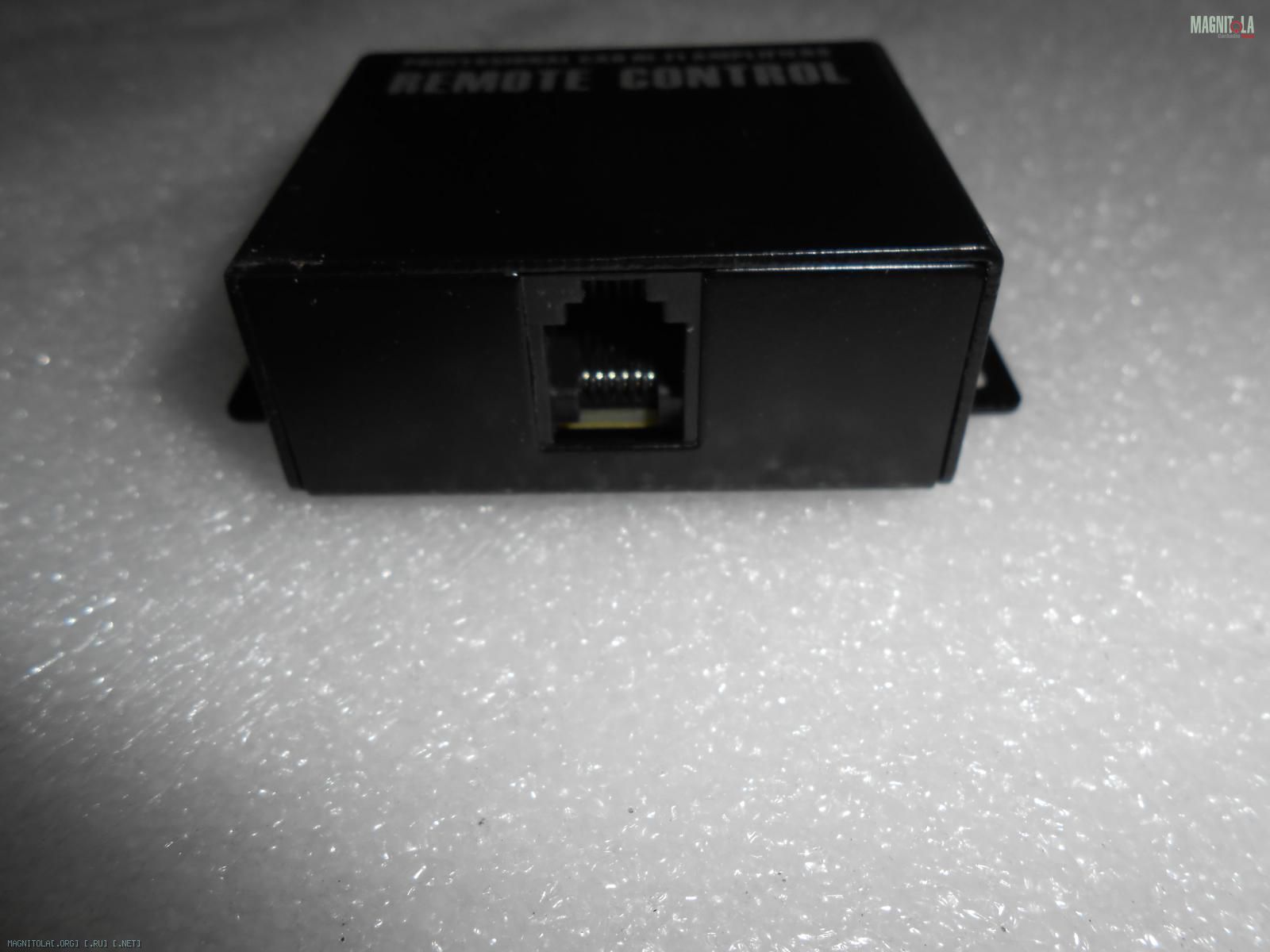

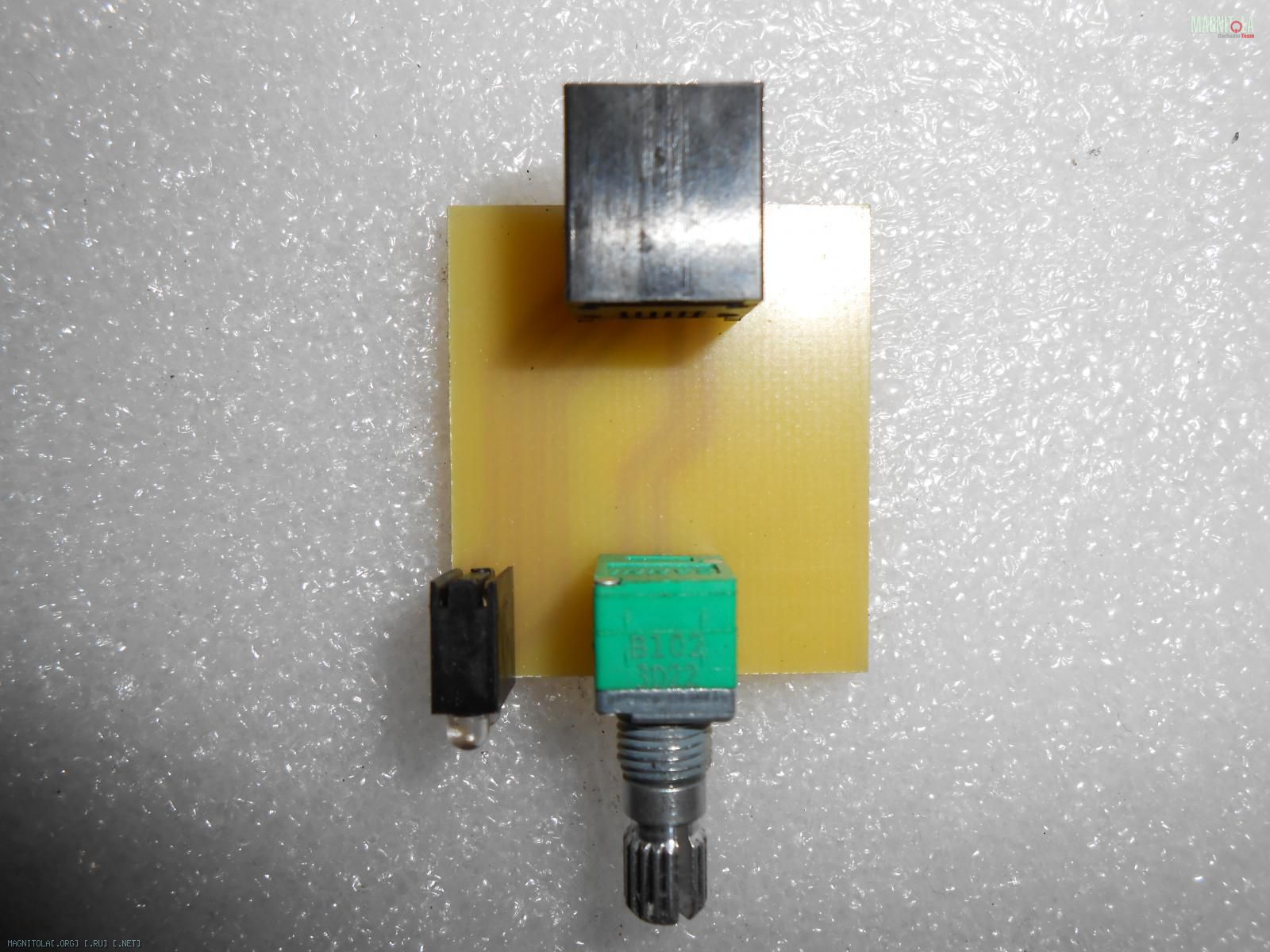

Kicx QS 1.900 смотрите фото выносного регулятора:
Вложение 985802Вложение 985804Вложение 985806Вложение 985808Вложение 985810Вложение 985812
...скорее всего он должен быть одинаковым,но это уже по подключению можно проверить.,
gena60, Методом тыка проверю Все равно плату буду разводить вот и сделаю под него
Доброго времени суток!
Нужна помощь. не хочу создавать новую тему, по ремонту такого усилка
Сын принес KICX 1,400 просит починить( правда нет выносного регулятора)
Не работает. выход о(ноль)
work -зеленым светится. питание -15 и + 15 V.выходные (IRF640 (затерты)) целые.
Напряжение питания +67V и -71V(перекос)
Выход драйвера(21844 платы) нижнего уровня присутсвует
Выход драйвера верхнего уровня ...нет никого, или я не правильно измеряю?
---------- Сообщение добавлено 02.01.2017 в 00:50 ----------
Еще вопрос?
на транзисторах sot-23 стоит маркировка 2L по даташиту нашел 2 транзистора
1 FMMT4403 это PNP
2 MMBT5401 это NPN
какой надо ставить В схему?
