Моноблок Kicx AD1.400 Не работает
Здравствуйте
Моноблок Kicx AD1.400 Цифровой

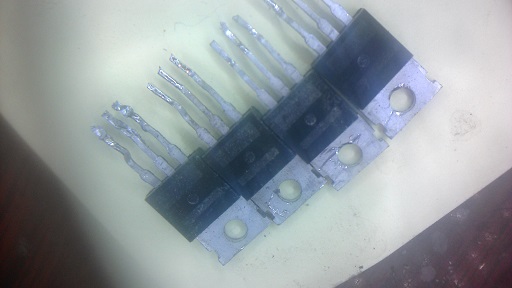

Такая проблема в усилке в выходном каскаде сгорели 2 транзистора (по 4 штуки в плечо, всего 8 транзисторов ) название которых затерто производителем и драйвер управления тоже не в рабочем состоянии не идет сигнал управление на одно плечо ( драйвер тоже неизвестен ) Сравнив выводы микросхемы драйвера и по даташиту сильно похож на 21844S Может и ошибаюсь. Схему не нашел как определить какие транзисторы ставить ?
Напряжение питания двуполярное +- 60 вольт.
Мощность по паспорту 1000 ватт при 1 Ом, 650 ватт при 2 Ом, 400 ватт при 4 Ом
Если в теме что то не так написал поправьте. Может у кого схемка есть ?
Спасибо !

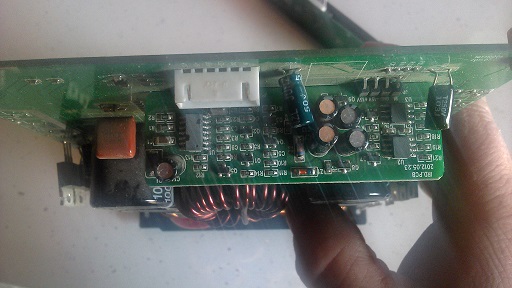

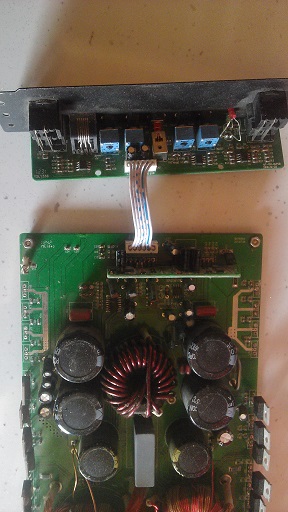

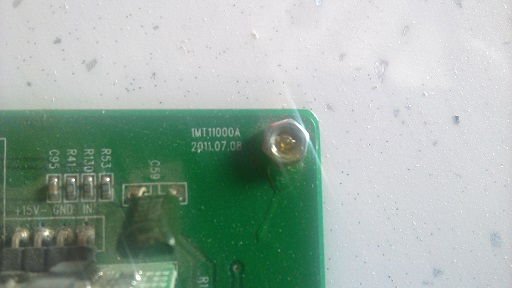

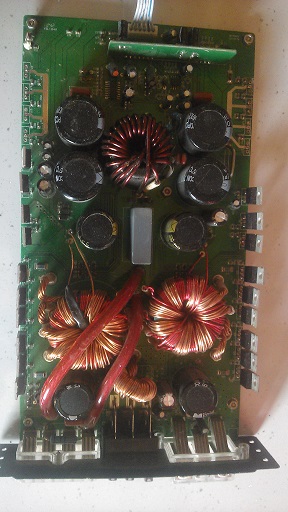

Вложение 980376Вложение 980378Вложение 980380Вложение 980382Вложение 980384
Re: Моноблок Kicx AD1.400 Не работает
Думаю точно никто не подскажет.
Вероятность, что драйвер 21844S весьма высока. Так же проверьте его обвязку, в частности бустрепный диод.
Транзисторы на напряжение 200 вольт. По сопротивлению канала сказать сложно. Я бы ставил наверное IRFB5620 или что то похожее.
Re: Моноблок Kicx AD1.400 Не работает
Bulich, Спасибо . а амперж не слабоват
Re: Моноблок Kicx AD1.400 Не работает
Давайте грубо прикинем.
Пусть нагрузка 1 Ом, на входе чистый синус. Усь работает на максимально возможной громкости.
При этих условиях питание сильно просядет. Ибо на пике синуса будет: 60 вольт делить на 1 Ом = 60Ампер в нагрузку. Судя по фоткам, питание будет максимум 50 вольт, в чем я лично сильно сомневаюсь.
И так имеем 50 Ампер на пике синуса на выходе. Значит в точности такой же ток будет протекать через плечи полумоста, но только поочередно конечно.
50 делим на 3 (3 транзистора в плече) выходит примерно 17 ампер. В даташите на IRFB5620 написано: постоянный ток 25ампер при температуре 25 градусов и 18 при 125. Т.е. на грани, но укладываемся.
Однако, ни о каких 50 амперах в нагрузку речи быть не может, это сильно завышенная величина. Далее, 50 ампер это пиковый ток синуса, а у нас музыкальный сигнал и ток надо рассматривать RMS. Да еще и плечи работают поочередно... Короче говоря мне кажется по проводимости этих ключей хватит.
Другой вопрос динамические потери... Возьмем ключи потяжелее, получим меньше омических потерь и бОльший запас по току, но потерям в динамике, т.е. увеличим нагрев...
Ключи надо либо считать, либо методом подбора запаивать и смотреть, что происходит с КПД и тепловыделением.
Re: Моноблок Kicx AD1.400 Не работает
Цитата:
Сообщение от
Alexei 485 драйвер тоже неизвестен )
Если на первой ноге есть ШИМ,тогда эта МС в тренде будет однозначно.По опыту всё в ней дело,левые варианты проходил, да и денег потратил не мало на это.,:ireful3:
Re: Моноблок Kicx AD1.400 Не работает
Цитата:
Сообщение от
gena60 Если на первой ноге есть ШИМ,тогда эта МС в тренде будет однозначно.По опыту всё в ней дело,левые варианты проходил, да и денег потратил не мало на это.,:ireful3:
Да на первой ноге есть ШИМ
---------- Сообщение добавлено 06.04.2016 в 08:42 ----------
Bulich, В плече по 4 транзистора
Re: Моноблок Kicx AD1.400 Не работает
Вам уже подсказывали IXTP42N15,... драйвер действительно 21844S вот тут проблемы, с проверкой без вых. транзисторов нижнее плечо не запустится верней если осликом смотреть то в доли сек. проскакивают но потом защита, можно использовать 2184S но колхозить проводочки , транзисторов на замену пруд пруди IRFB41(XX)N15,N20 ИТД И ТП.
лучше использовать специально разработанные 4020 4119 5620
Re: Моноблок Kicx AD1.400 Не работает
Re: Моноблок Kicx AD1.400 Не работает
Всем откликнувшимся СПАСИБО поставил IRF640N работает
Re: Моноблок Kicx AD1.400 Не работает
Цитата:
Сообщение от
Alexei 485 поставил IRF640N работает
Kicx в основном их и ставит в выходном каскаде - распространённый и не дорогой транзистор.,есличо
