Помогите опознать усилитель...

**Дмитрий Лукичев** · 15.04.2016 01:45

Затвор-сток в ПН (преобразователе напряжения) обуглены сильно,усилок не в первый раз в ремонте (только сейчас разглядел кт-315 кажись с буквой "в",рядом с тl 494. Лет десять назад я чинил еще подобную "шнягу",вырезая гетинакс (!!!!),или текстолит в районе ключей,делая свою платку под них,сейчас это уже ни к чему. Транс кстати вроде как цел,скорее припоем какой то пес капнул на на косичку когда возился в нем. Звук -однозначно-фекальный,-на запчасти его!

**MAGNITOLA** · 15.04.2016 01:45

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Витт** · 15.04.2016 06:39

gena60,
terrarist, смотрим схемы например supra SBD-A2130 (схему можно скачать на мониторе) . На память подобная схемотехника использована в усилителе Kicx QS-4.65 (или рядом модель какая-то). Первый раз с таким столкнулся при ремонте очень старого 5-ти канального усилителя (там так реализован был сабвуферный канал) звали его по-моему audison. Что касается D - класса: конечно, мои теоретические знания далеко не на том уровне на котором хотелось бы, но у "девятки" я кардан не ищу.

---------- Сообщение добавлено 15.04.2016 в 06:46 ----------

Дмитрий Лукичев, жду большую партию 50N06 (в конце месяца должны придти) по халявной цене. Вот там и попробую оживить пациента. Запчастей там все равно кот наплакал.

---------- Сообщение добавлено 15.04.2016 в 07:27 ----------

terrarist, УМ не копанный...

**gena60** · 15.04.2016 20:55

Сообщение от Витт

смотрим схемы например supra SBD-A2130 (схему можно скачать на мониторе) . На память подобная схемотехника использована в усилителе Kicx QS-4.65

Витт, я тоже многое видел,но отличить усилители от его класса умею.Недавно в этом разделе была тема:
Моноблок Kicx AD1.400 Не работает
...но по любому,в АВ классе не могут быть транзисторы одной проводимости в плечах,даже если они полевые.Отнеситесь к этому внимательнее.,

**Витт** · 15.04.2016 23:50

gena60, А кто сказал что там АВ ? Заметьте, я лишь сказал что это не D точно... Вам что в ремонт "супру" не разу не приносили? Или вы схеме не верите? Купите проверьте, денег нужно всего 3 т.р (на супру http://magnitola.info/showwiki.php?t...upra+SBD-A2130)
Эх, я думал, я дилетант...

---------- Сообщение добавлено 15.04.2016 в 23:54 ----------

От себя замечу, исходя из практики, при такой схемотехнике усилитель не терпит даже "долисекондного" замыкания выхода усилителя на массу автомобиля (КЗ по выходу тоже не прощает)...

**gena60** · 16.04.2016 00:13

Сообщение от Витт

А кто сказал что там АВ ? Заметьте, я лишь сказал что это не D точно... Вам что в ремонт "супру" не разу не приносили?

Таких вариантов каждый день масса.КМОП структуру уже указал ранее на фото,а таких вариантов как супра - у меня и так не мало в альбомах тоже,достаточно просто посмотреть это.,

**Витт** · 17.04.2016 19:20

Помогите опознать усилитель...

Это phantom emp 7460...

**FFZ** · 17.04.2016 20:50

Сообщение от Витт

Это phantom emp 7460...

+1!

После прочтения съесть!

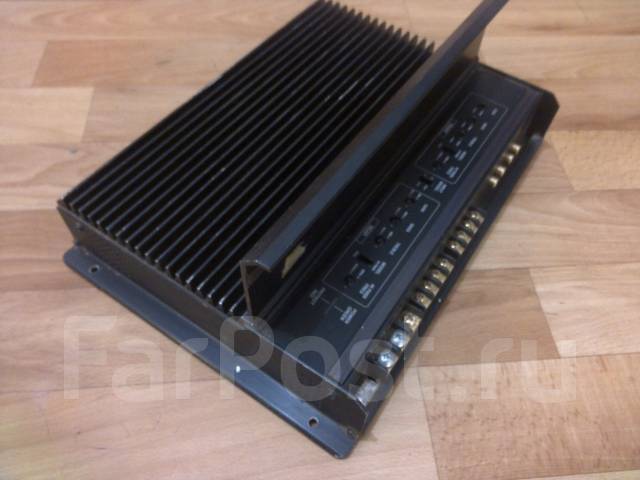

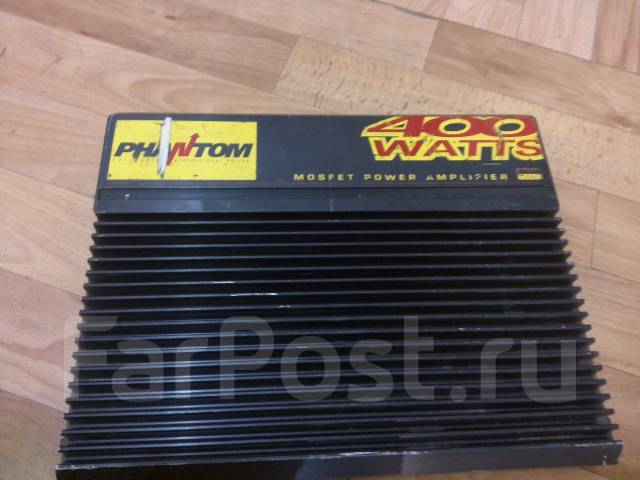

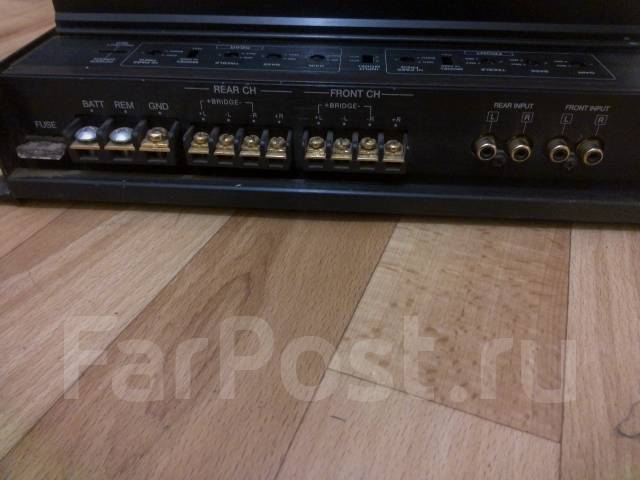

http://static.baza.farpost.ru/v/1440084035196_bulletin http://static.baza.farpost.ru/v/1440084019033_bulletin http://static.baza.farpost.ru/v/1440083995914_bulletin http://baza.drom.ru/novosibirsk/audi...-38041491.html

**A!exT** · 17.04.2016 20:54

Сообщение от gena60

...но по любому,в АВ классе не могут быть транзисторы одной проводимости в плечах,даже если они полевые.Отнеситесь к этому внимательнее.,

видимо со схемотехникой знакомы только по обложкам
квазикомплементарный выход на транзисторах одной проводимости - забытое решение прошлого, реинкарнированое в ширпотребе
