С аккумулятором всё по другому происходит -внутренняя ЭДС влияет,поэтому по мере заряда ток может уменьшаться,примерно так по простому скажу.,Сообщение от Dydits
Форум автозвука и установки музыки в автомобиль
Репутация: 1294044
С аккумулятором всё по другому происходит -внутренняя ЭДС влияет,поэтому по мере заряда ток может уменьшаться,примерно так по простому скажу.,
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 34935

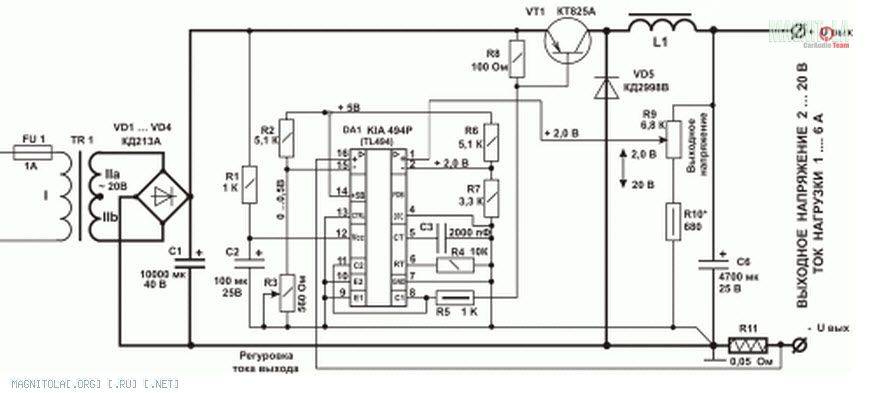

Чтобы понять принцип работы более подходит такая схемка:
R11- датчик тока, при увеличении тока через него на нем увеличивается падение напряжения и 494 уменьшает скважность и соответственно напряжение на выходе, стабилизируя тем самым ток на выходе. Ток задается R3 и не зависит от заряженности аккумулятора или от того, что подключено на выходе- лампочка на5 или 55 Ватт. В Вашем случае, судя по надписях, ток должен быть 1,3 А. Поставьте 1+2,7 Ом и посмотрите также на лампочках. Проблема может быть, если выбило вход у микросхемы, но их полно в компьютерных блоках питания.
Репутация: 34469
Сейчас повесил еще один резистор на 1Ом (паралельно) по идее сопротивление уменьшилось вдвое.
Показания на лампочках особо не изменились:
(было - стало)
ХХ 19.2-19В
5Вт 18.6-18.5В 0.43-0.43А
21Вт 7.8-7.8В 1.38-1.43А
55В 6.7-6.53В 3.45-3.4А
По предложенной схеме мой резистор очень похож на R11, так же соединен с дросселем и транзистором после чего релле которое меняет выходы.
Может уже и не мудрить больше ничего, такие цифры и должны быть?
Репутация: 34935 Вам увеличивать сопротивление нужно до тех пор, пока не начнется ограничение по току 1,3А!
Репутация: 34469 Значит подключить лампу на 55Вт и уменьшать номинал резистора до тех пор пока ток снизится до 1.3А.
Репутация: 34935 Поставте 3,7 Ома.
Репутация: 1294044 Учесть нужно одно,что лампочка - это не АКБ и ток меняется в зависимости от её заряда:
Репутация: 34469 Немного не понял, Вы же говорили, что эти резисторы малого сопротивления и я наврядли смогу его измерить, да и в предложенной вами схеме стоит 0.05Ом (схема Панасоника в принципе похожа но обвязка намного сложнее (деталей гораздо больше)).
Я сразу поставил один резистор в 1Ом и сделал замеры, потом в паралель добавил еще один на 1Ом, уменьшив сопротивление в двое, цифры не изменились, отсюда следует, что логичнее уменьшать сопротивление дальше, пока цифры замеров не приблизятся к заявленным. Вы же вдруг предлагаете увеличить сопротивление. Чего так?
Завтра сын усадит аккумуляторы и вечером возьму один в дом для замеров так сказать с правильной нагрузкой.
Репутация: 34935 Это схема автомобильного зарядного Ампер на 10, у Вас на 0,13, почти в 100раз меньше. На малом сопротивлении малое падение напряжения и микросхема "думает" что ток мал и позволяет ему увеличиватся. У Вас есть 1Ом и 2,7Ома, поставьте их последовательно.
Репутация: 34469 Сейчас посмотрел точно: два по 1.6А для зарядки или один на 4А для питания чего либо.
