Не рабочий эквалайзер Pioneer BP-650

По входам. Теоретически должно быть 3 входа- DIN, RCA и BOOSTER. DIN у Вас не установлен вообще, чувствительность RCA (тюльпаны)-0,2-1 Вольта, BOOSTER (серый и зеленый провода)-1,2-6 Вольт. Про положение DIN переключателя забываем, положение RCA- если подключен тюльпанами линейный выход магнитолы, BOOSTER- если подключены серый и зеленый провода к динамикам магнитолы.
По выходах- на них и должно быть по половине питания, т.е. около 6 Вольт. Что позволяет судить о том, что выходные микросхемы, скорее всего,
живы.
По Вашим замерам видно, что замененный транзистор свои функции выполняет, это стабилизатор 8,6 Вольта.

Цитата:

---

Сообщение от maisteroleg

RCA- если подключен тюльпанами линейный выход магнитолы, BOOSTER- если подключены серый и зеленый провода к динамикам магнитолы.

---

т.е. на RCA я подключаю слабый сигнал и эквалайзер дополнительно выполняет функцию усилителя, а на вход BOOSTER эквалайзер практически просто пропускает весь сигнал как есть без усилений? а я думал что за бустер такой

если микрухи живы, питание в порядке, то что ей надо?)) даже эквалайзер работает, когда ползунки двигаешь.
ладно утащу сегодня домой, включу на четыре автомобильных динамика. может мистика продолжится и все заработает именно с четырьмя.
вот с балансом который теперь громкость мистика какаято.

---------- Сообщение добавлено 15.08.2016 в 13:52 ----------

и вопрос по электролитам, какие в первую очередь стоит заменить? все большие в обвязке питания и усилителей? а у эквалайзера можно не трогать?

---------- Сообщение добавлено 15.08.2016 в 16:49 ----------

Ну чтож, хорошая новость - эквалазер живее всех живых. Качает - закачаешься.
Правда конфигурация выходов для меня очень странная, какаято смесь диагональная.
Ну и ложка дегтя - с рца работает только если внешний контакт тюльпана замыкаешь на корпус, иначе как будто кондер какойто - звук плавно затухает.
Мистика какаято. В первый раз на рца походу поэтому и не запело.

---------- Сообщение добавлено 15.08.2016 в 16:52 ----------

Надо теперь какойнить регулятор громкости придумать выносной.. С мобильника крайне неудобно будет.
Ну и на будущее кому нибудь да пригодится эта тема, названия элементов, схема и тд.

---------- Сообщение добавлено 15.08.2016 в 18:30 ----------

И еще проблема, толи непропай толи неконтакт гдето, но один канал становится громче когда надавливаешь на крышку. Еще заметил если не докручивать до конца микрухи-усилители к плате, то звук громче. Если закрутить хорошо то звук соответственно чуть тише..

Цитата:

---

Сообщение от pravo

IC1 у нас C4570HA
1 - 8,48В
2 - 4,32В
3 - 4,22В
4 - 4,17В
5 - 0В
6 - 4,17В
7 - 4,22В
8 - 4,32В
9 - в воздухе, 8,48В

---

Мне лично видится печальная картинка в этом измерении,конечно если это правильно указано.Постоянного напряжения не должно быть на входах и выходах ОУ.Откуда это берётся - нужно разобраться сначала,возможно он неисправен,но это только догадки.....,

Однополярное питание и половина оного

Цитата:

---

Сообщение от Flatout

Однополярное питание и половина оного

---

На выходах и входах не должно быть постоянного напряжения - это и нужно понимать в первую очередь.,

Цитата:

---

Сообщение от gena60

Мне лично видится печальная картинка

---

Да, картина действительно печальная...
Но Вы не отчаивайтесь, почитайте какую-нибудь азбуку радиолюбителя, разберетесь!
И с Днем Рождения!

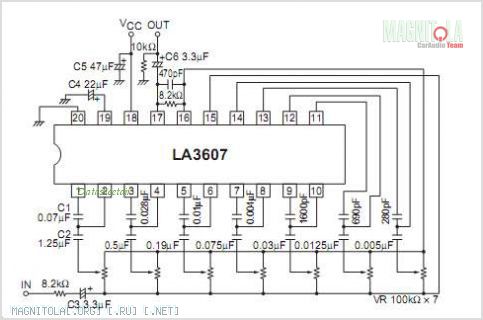

Трансформаторного БП нет, значит питание однополярное, стоит что-нибудь типа такого:
Вложение 1045988
А там по выходам строго половина питания. Если не будет половины, получится несимметричное ограничение сигнала.

Цитата:

---

Сообщение от maisteroleg

Но Вы не отчаивайтесь, почитайте какую-нибудь азбуку радиолюбителя, разберетесь!
И с Днем Рождения!

---

Спасибо за поздравления,но это к теме не относится.Мы в диагностике находимся,поэтому такие фразы лучше не употреблять,за это Вас минус и поставлю.
Один вариант есть у:
Flatout,но это нужно проверить.,

Вы меня запутали, что проверить?)

Цитата:

---

Сообщение от pravo

Вы меня запутали, что проверить?)

---

Пост №17 посмотрите.,
