Не рабочий эквалайзер Pioneer BP-650
Добрый день! С машиной достался не рабочий эквалайзер Pioneer BP-650. Выдернул, принес на стол, вскрыл, определил как подключать.
В общем эквалайзер ключается, но звука нет. При касании микросхем-усилителей в колонках есть фон-гул. К сожалению схемы не нашел, инструкции не нашел. С паяльником дружу, но в ремонте на начальном уровне. Если подскажете что проверить/поменять - справлюсь и буду благодарен!
И еще, он работает как усилитель звука? Или просто способен пропустить сквозь себя 25Вт+25Вт? На нем написана такая мощность и "graphic equalizer amplifier".
Чуть позже добавлю фото

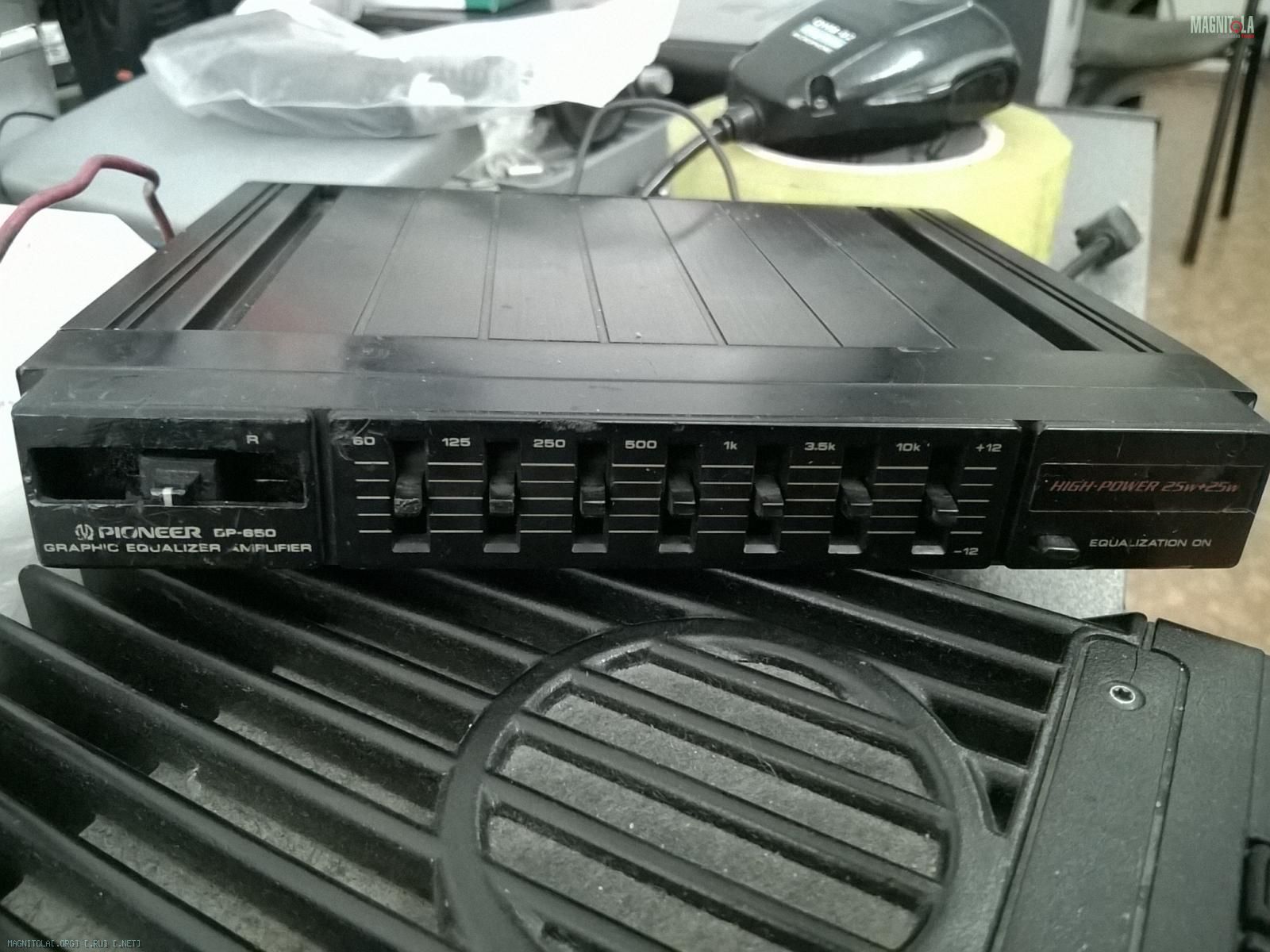

Вложение 1044496
Вложений: 6
Re: Не рабочий эквалайзер Pioneer BP-650
Как видно из фото ктот уже лазил в нее
Re: Не рабочий эквалайзер Pioneer BP-650
Цитата:
Сообщение от
pravo
Чуть позже добавлю фото
Начните с питания ОУ в первую очередь.Этот девайс не копал пока,не доводилось.Но логику уловить можно по принципу построения схемы.Скачайте даташит на микросхемы,понятнее станет в разы,что делать далее.,
Re: Не рабочий эквалайзер Pioneer BP-650
Даташитов НЕТ в интернете, вчера искал.
Отпаял вчера диод припаянный с обратной стороны платы, да запаял разорванную дорожку. Звук пошел, но с разъема DIN, а с RCA не идет. Подключал сотку и ноутбук, да на мелкий динамик. Звук идет такой как будто перегрузка по питанию, ну как у нас называется когда магнитола "срет". При этом звук не громче самого источника(т.е. ноутбук сам по себе громче играет). При этом вся перегрузка происходит изза низких частот, как их совсем убираешь эквалайзером - звук хрипящий, добавляешь - ваще срет.
Еще. У меня переходник джек-джек, так вот когда одним концом касаешься входа на плате, начинает идти звук, как я понял чувствительность высокая, что без второго контакта играет? Когда подключаешь второй провод то еще громче. Наверно это прописные истины в сфере усилителей, я ж новичок в этом деле.
И еще. Когда касаешься джеком до входа микрухи-усилка, звук такой же как если подать на вход по плате. Только с фоном. А по громкости все то же самое.
Вот думаю вернуть чтоли диод тот да проверить как оно было.
Короче вернул этот диод да разрыв - никакой разницы, а вот при замыкании разрыва - на секунду звук пропадает и восстанавливается, как будто кондер зарядился..
Я вот сейчас подумал, наверно надо бы крупные кондеры сменить на новые. Высохли наверно, отсюда и хрипы все эти.
А вот по громкости не понятно - так и должно быть или нет? Где же эти 25Вт?))
Вот единственное что удалось найти по даташитам. входы и выходы соответствуют моему
http://www.electronica.ro/audio/HA1384.shtml
Re: Не рабочий эквалайзер Pioneer BP-650
Цитата:
Сообщение от
pravo как будто перегрузка по питанию
А от какого блока питания включаете?
Цитата:
Сообщение от
pravo да на мелкий динамик.
От мелкого динамика, лежащего на столе, ничего кроме хрюкания не получите
Цитата:
Сообщение от
pravo но с разъема DIN, а с RCA не идет
Вроде там есть переключатель DIN- RCA
Re: Не рабочий эквалайзер Pioneer BP-650
Видно, что агрегат копаный по питанию. В первую очередь надо определить принцип действия ключа (полевой биполярный) и соответствие вкоряченой детали логике и распиновке.
P.S. не исключается стабилизатор.
Re: Не рабочий эквалайзер Pioneer BP-650
pravo, Мне всё же интересно узнать - питание есть на ОУ или нет,какое напряжение на них присутствует( в первую очередь)?.,
Re: Не рабочий эквалайзер Pioneer BP-650
Спасибо за ответы!
Цитата:
Сообщение от
maisteroleg А от какого блока питания включаете?
БП для радиостанций, 13.8В 10А
Цитата:
Сообщение от
maisteroleg переключатель DIN- RCA
есть, но ощущение что на RCA входе стоит фильтр который понижает довольно таки сильно подаваемый сигнал.
Цитата:
Сообщение от
maisteroleg От мелкого динамика, лежащего на столе, ничего кроме хрюкания не получите
да но ожидалось громкое хрюканье. т.к. эти динамики стоят в радиостанциях и там они орут ОЧЕНЬ громко.
Цитата:
Сообщение от
Flatout надо определить принцип действия ключа
Q3 КТ817 стоит рядом с Q4 D1858 (первая восьмерка еле различима, D1058 и D1958 не пробиваются в гугле). Причем у D1858 в гугле многие замену ставят именно КТ817. Если вы об этих ключах))
Цитата:
Сообщение от
gena60 питание есть на ОУ или нет
а кто там ОУ? подскажите, я проверю
еще из наблюдений, на включенном эквалайзере, без подачи звука на вход, на всех выходах сидят +6В. и без разницы - общий это провод или нет. хз должно быть так или нет.
Re: Не рабочий эквалайзер Pioneer BP-650
Цитата:
Сообщение от
pravo а кто там ОУ?
IC1,посмотрите на ней.,
Re: Не рабочий эквалайзер Pioneer BP-650
Цитата:
Сообщение от
gena60 IC1,посмотрите на ней.
IC1 у нас C4570HA
1 - 8,48В
2 - 4,32В
3 - 4,22В
4 - 4,17В
5 - 0В
6 - 4,17В
7 - 4,22В
8 - 4,32В
9 - в воздухе, 8,48В
Цитата:
Сообщение от
pravo Q3 КТ817
кстати только заметил, на крышке прям над ним следы взрыва прошлой детали. думаю вам как специалистам это о много скажет - я вижу только следствия, а причины даже близко не знаю.
и еще. регулятор баланса право-лево почемуто работает как регулятор громкости. причем максимальное положение у него слева(от большего к меньшему), а не как обычно везде... при этом каналы работают правильно, при подаче сигнала на правый вход играет правый динамик и наоборот.
