Схема предов в Phantom PSA 4.120 или Kicx RTS 4.60

еще попытался установить "0" и ток покоя на выходниках Phantom PSA 4.120, но столкнулся с проблемой. Ноль регулируется легко, а вот ток покоя никак. Он вообще не меняется и еще увидел сильные отличия в номинале сопротивления на плате. Может я что не правильно понял???
В стандартной схеме "ланзар" сопротивление R155, R156 обычно 4.7к и 1.8к, у Phantom PSA 4.120 сопротивление R155 равно 1.2к. Это нормально??? Может по этому ток покоя не могу поменять?

Сообщение от rust-dzer

Он вообще не меняется и еще увидел сильные отличия в номинале сопротивления на плате.

Где его измеряете?!.,

Сообщение от rust-dzer

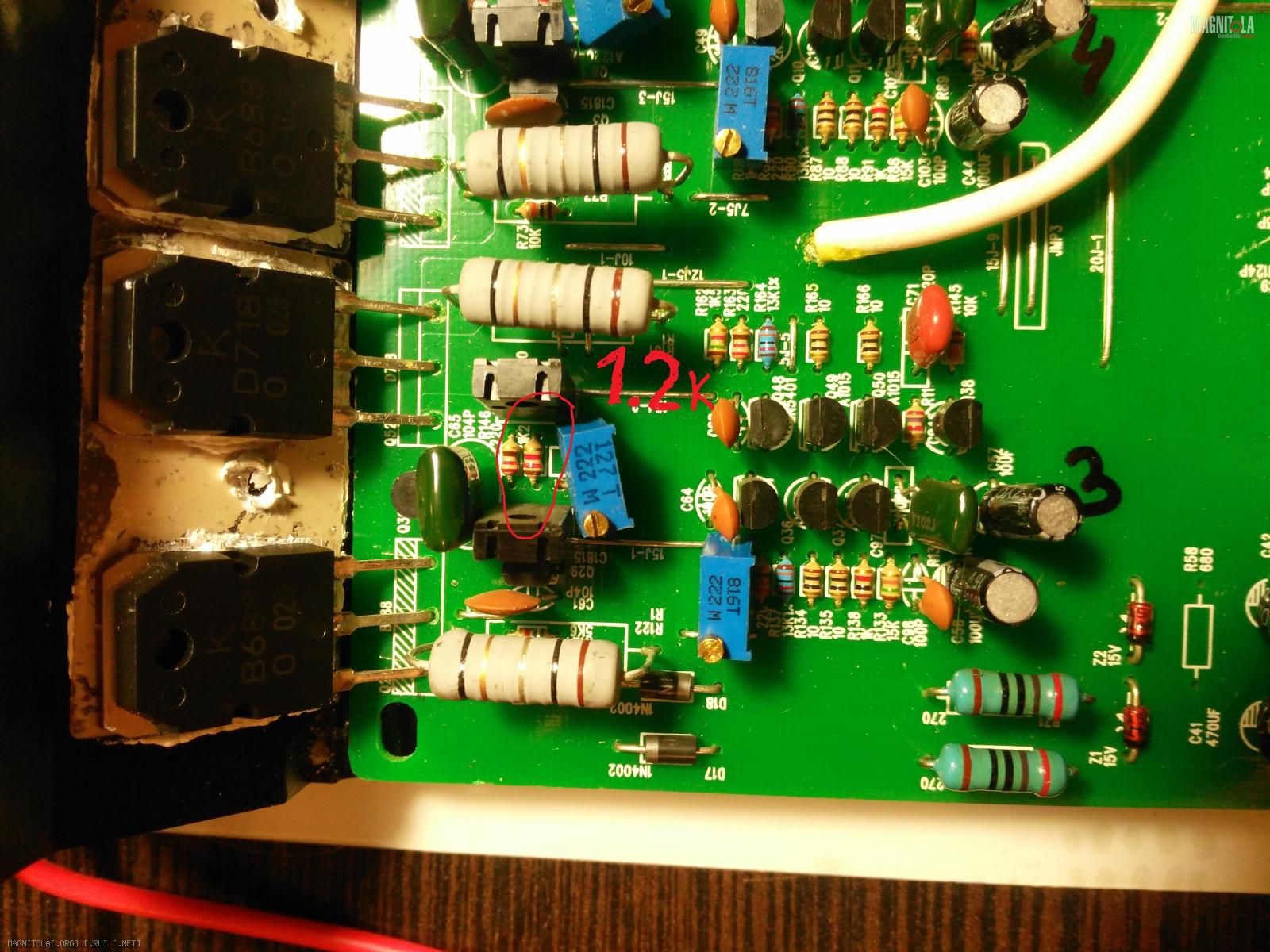

на втором фото левый подстроечный резистор кручу. он был 1.8к его заменил на 2.2к переменный

По сути у Вас делитель в смещении напряжения на базе транзистора,поэтому подстроечные резисторы нужно ставить последовательно к R155,R156 и смотреть изменения,что будет по току на резисторе,в котором измеряется напряжение.Рассчитывается по закону Ома(о погрешности постоянных резисторов не забывайте - она может и 20% быть).,

Да нет 155-156 лучше местами поменять, при уменьшении 156 ток покоя будет увеличиваться при увеличении уменьшатся с 155 противоположно, плохо что эмиттеры ДК опираются на не стабильное но не страшно, если также не желает выставляться уменьшай симметрично R151-152 пошагово на 180-150-120 100-82-47 или другие близкие, чем больше в пределах разумного ток( 10-12mA) транзисторов q105-106 тем лучше( работают в классе А, чем дальше отсечка тем лучше для звука) можно подобрать и R 147-148( по 10к думаю будит близко) а лучше разбить их пополам( 2по 5.6к) и шунтировать мкф по 100 по центру, желательно уменьшить и R157 до 150ом примерно.

Сообщение от WENQ

Да нет 155-156 лучше местами поменять, при уменьшении 156 ток покоя будет увеличиваться при увеличении уменьшатся с 155 противоположно, плохо что эмиттеры ДК опираются на не стабильное но не страшно, если также не желает выставляться уменьшай симметрично R151-152 пошагово на 180-150-120 100-82-47 или другие близкие, чем больше в пределах разумного ток( 10-12mA) транзисторов q105-106 тем лучше( работают в классе А, чем дальше отсечка тем лучше для звука) можно подобрать и R 147-148( по 10к думаю будит близко) а лучше разбить их пополам( 2по 5.6к) и шунтировать мкф по 100 по центру, желательно уменьшить и R157 до 150ом примерно.

ок. попробую поэкспериментировать.

может кто слушал этот "ланзар"? имеет ли смысл в стандартных усилителях пытаться приблизиться к подобным номиналам элементов?

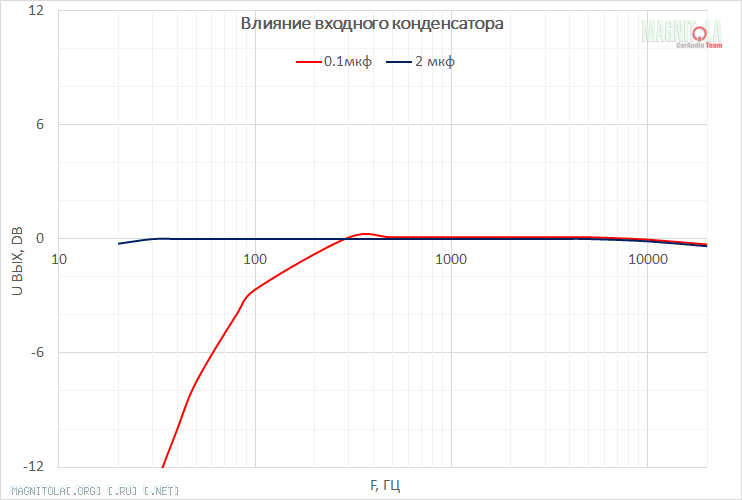

Номиналы просчитывают под нужные режимы исходя из имеющийся активной составляющей, вот картинка с минимальными изменениями и более мене правильными режимами нужно учесть что приведённые циферки в результате моделирования могут отличатся и зависят от активных компонентов, осторожность и понимание то что вы делаете не отменяется.
