Mystery Mr 1.300 (ремонт)
Mystery Mr 1.300
Здравствуйте проблема такая! При включении как положено загорается красный светодиод потом тухнет и плавно загорается зеленый!
Вскрыл проверил все выходники (целые)
Нашел в блоке питания отпаянный резистор (видимо от нагрева отошел) припаял обратно не чего не дало.
Лабораторного блока питания нет есть простенький на 12 вольт (от него я запускал уже усилители и проверял)
При подключении напряжение падает до 9. На выходе преобразователя 5 вольт!
Выпаивал ТЛку Проверял пробником собранным на светодиодах вроде работает позже заменюВложение 1080474 попробую на другую!

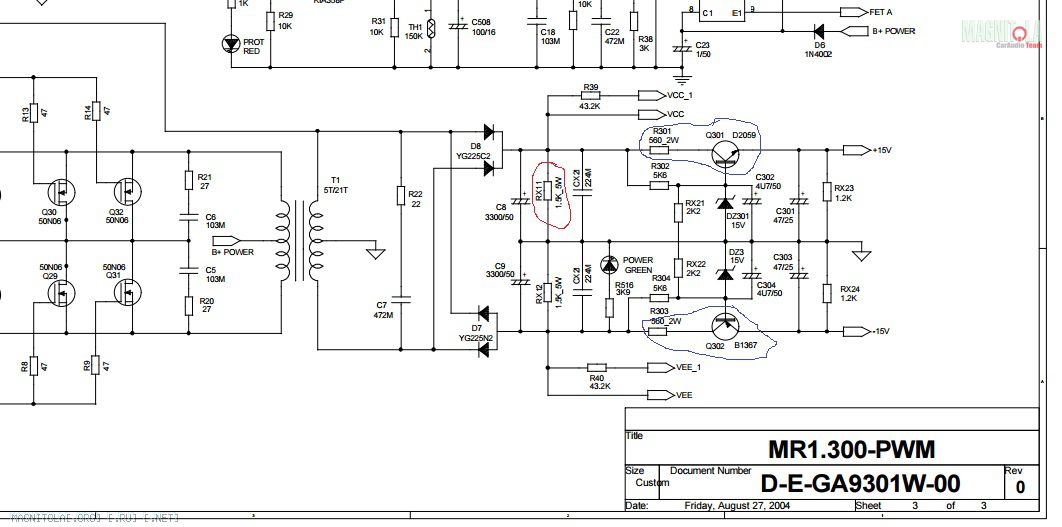

На фото резистор который отпаялся пометил красным! Синим проверенные!
Re: Mystery Mr 1.300 (ремонт)
Резистор вообще не причем, служит для ускоренной разрядки конденсаторов после выключения. А в Вашем сообщении толком описания неисправности и не нашел. 5 Вольт где? Вместо +\- 30 или +\-15 ?
Re: Mystery Mr 1.300 (ремонт)
Цитата:
Сообщение от
maisteroleg Резистор вообще не причем, служит для ускоренной разрядки конденсаторов после выключения. А в Вашем сообщении толком описания неисправности и не нашел. 5 Вольт где? Вместо +\- 30 или +\-15 ?
После вопримительных диодах +/-30 нету! а есть 5В
---------- Сообщение добавлено 25.11.2016 в 12:51 ----------
ТЛку заменил
Транзисторы, Диоды все в преобразователи проверил.
Пробывал включить без выходных транзисторов в усилители
Все также 5 вольт после выпрямительных диодах!
Только микросхему KIA 358 не проверил в преобразователе!
пойду дальше проверять ))) Транзисторы самого усилителя)
Re: Mystery Mr 1.300 (ремонт)
ремонт это типа/технологического класса усилителей начинается ВСЕГДА с внешнего осмотра платы и её ТОТАЛЬНОЙ пропайки.......
т.к. основная причина выхода их из строя это нарушение паек компонентов на плате......
Re: Mystery Mr 1.300 (ремонт)
Цитата:
Сообщение от
FFZ ремонт это типа/технологического класса усилителей начинается ВСЕГДА с внешнего осмотра платы и её ТОТАЛЬНОЙ пропайки.......
т.к. основная причина выхода их из строя это нарушение паек компонентов на плате......
Да уже перепоял пол усилителя думал в преобразователе проблема а теперь думаю может в усилителе (просаживает напряжение)
Да и когда подключаю + - без ремоут с 12 вольт подает 11 это же не нормально?
Re: Mystery Mr 1.300 (ремонт)
Цитата:
Сообщение от
Vitalo777 Да уже перепоял пол усилителя думал в преобразователе проблема а теперь думаю может в усилителе (просаживает напряжение)
Да и когда подключаю + - без ремоут с 12 вольт подает 11 это же не нормально?
ПАРАМЕТРЫ БЛОКА ПИТАНИЯ В СТУДИЮ!!!
Re: Mystery Mr 1.300 (ремонт)
Цитата:
Сообщение от
Vitalo777 подключаю + - без ремоут с 12 вольт подает 11 это же не нормально?
конечно не нормально, ток вообще не должен идти в этом режиме, полевики же закрыты, а открывать их должен тл494, после подачичи напряжения на ремоут.
Фиг его знает что вы там напаяли...
Re: Mystery Mr 1.300 (ремонт)
Цитата:
Сообщение от
Vitalo777 После вопримительных диодах +/-30 нету!
И не ищите там -+30в, на куске схемы же есть намоточные данные, даже не считая ( на глаз:scratch_one-s_head:) получается в районе +-46в, БП с обратной связью типа стабилизирован, смотрите выхлоп (защита реагирует только по току и наличию постоянки, так что выхлоп скорее жив, раз зелёный всё же светит или неисправна сама) и транс. ( может усь стоял на корпусе саба?), может какой всё же фет тянет (бывает что обламывается вывод затвора по самое не хочу и это порой не видно, если включить усь без корпуса то слабое звено даст о себе знать), точно всё проверили? да и БП нужен нормальный и ослик, без него как, подключите лампу H4 вместо предохранителя.
Re: Mystery Mr 1.300 (ремонт)
Цитата:
Сообщение от
WENQ И не ищите там -+30в, на куске схемы же есть намоточные данные, даже не считая ( на глаз:scratch_one-s_head:) получается в районе +-46в, БП с обратной связью типа стабилизирован, смотрите выхлоп (защита реагирует только по току и наличию постоянки, так что выхлоп скорее жив, раз зелёный всё же светит или неисправна сама) и транс. ( может усь стоял на корпусе саба?), может какой всё же фет тянет (бывает что обламывается вывод затвора по самое не хочу и это порой не видно, если включить усь без корпуса то слабое звено даст о себе знать), точно всё проверили? да и БП нужен нормальный и ослик, без него как, подключите лампу H4 вместо предохранителя.
совершенно верно!
на выходе вторички +/-53в должно быть и уровень вторички стабилизирован ОС на ШИМ.
Re: Mystery Mr 1.300 (ремонт)
Цитата:
Сообщение от
FFZ на выходе вторички +/-53в должно быть
Ну я как правильный прикинул чтоб и кондёрам угодить:yes3: ну и диапазон ширее.
