Сообщение от Алибег
Q11 исправен, идем дальше. Диод D6 на место поставили? Конденсатор возле дросселя повернули?
Форум автозвука и установки музыки в автомобиль
Репутация: 34935
Q11 исправен, идем дальше. Диод D6 на место поставили? Конденсатор возле дросселя повернули?
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 0
D6 припаял обратно как было
---------- Сообщение добавлено 06.03.2017 в 15:11 ----------
Какой именно кондесатор и куда повернуть?
Репутация: 0

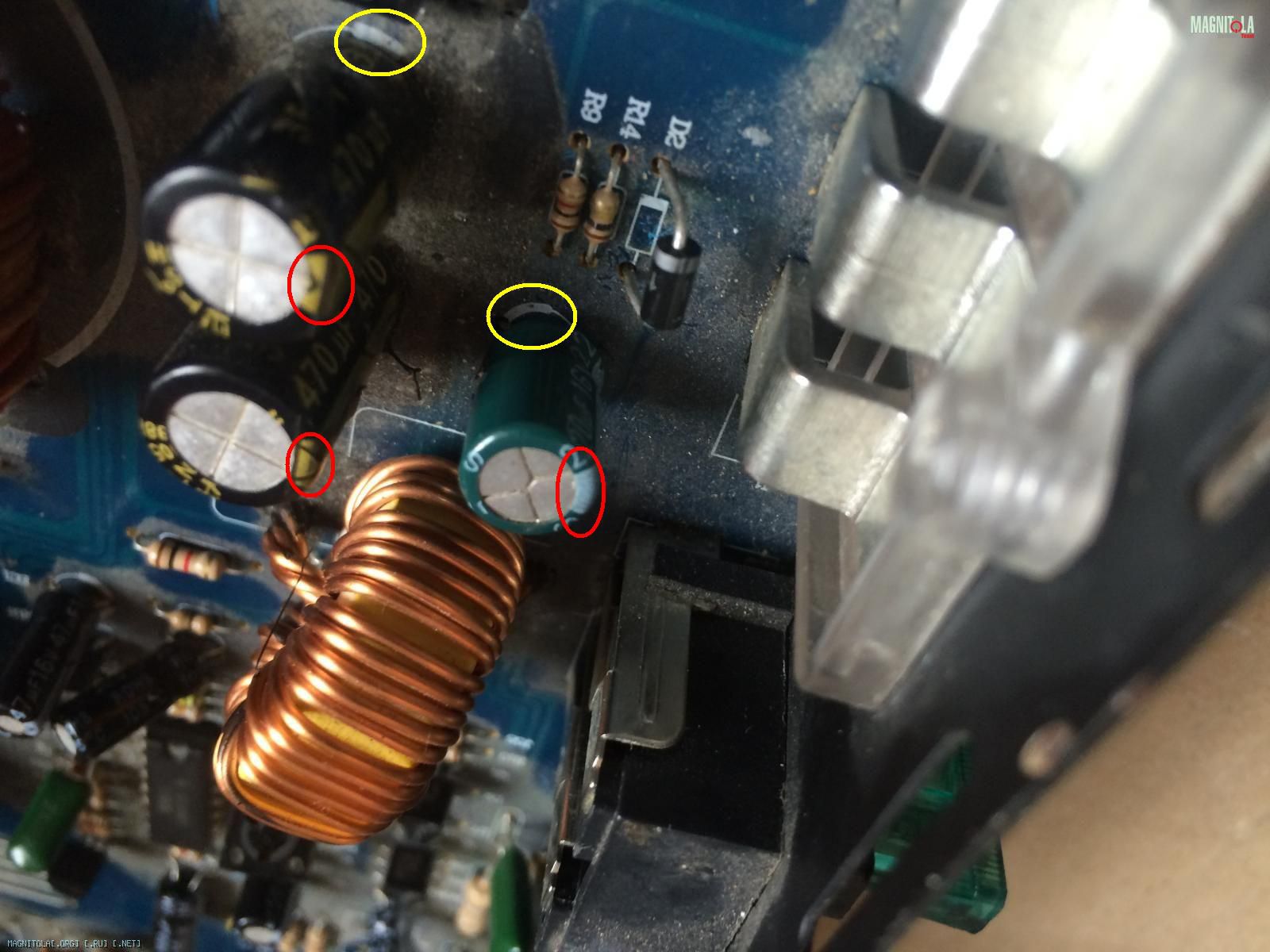

Репутация: 34935 Электролитический конденсатор- деталь полярная, у него есть "+" и "-". Минус обозначен полосой на корпусе (красные кружочки на фото), на плате тоже есть обозначение- более толстая белая линия на окружности (отмечено желтым). Видно, что на синем конденсаторе эти метки не совпадают. Выпаять конденсатор, развернуть на 180 градусов и впаять.
Репутация: 0 Припаял как указано на фото никаких изменений не дало работает так же без ремоутаЭлектролитический конденсатор- деталь полярная, у него есть "+" и "-". Минус обозначен полосой на корпусе (красные кружочки на фото), на плате тоже есть обозначение- более толстая белая линия на окружности (отмечено желтым). Видно, что на синем конденсаторе эти метки не совпадают. Выпаять конденсатор, развернуть на 180 градусов и впаять.

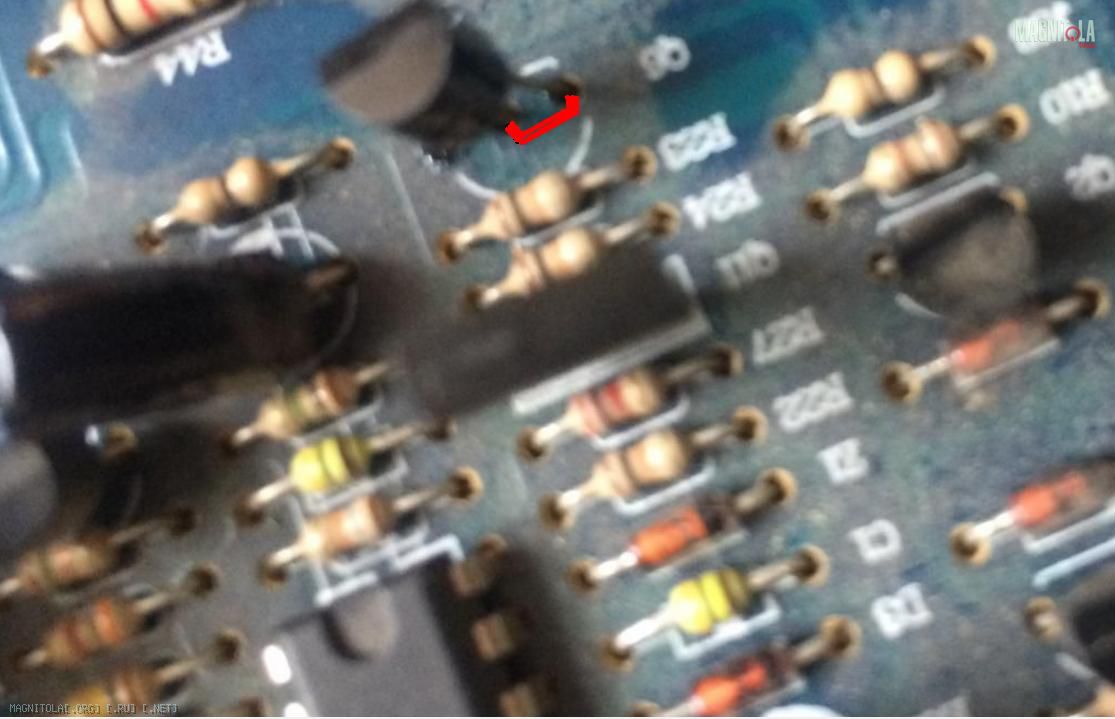

Репутация: 34935 Теперь замкните ножки Q6, тоже должен выключится. Если нет- меняйте его.

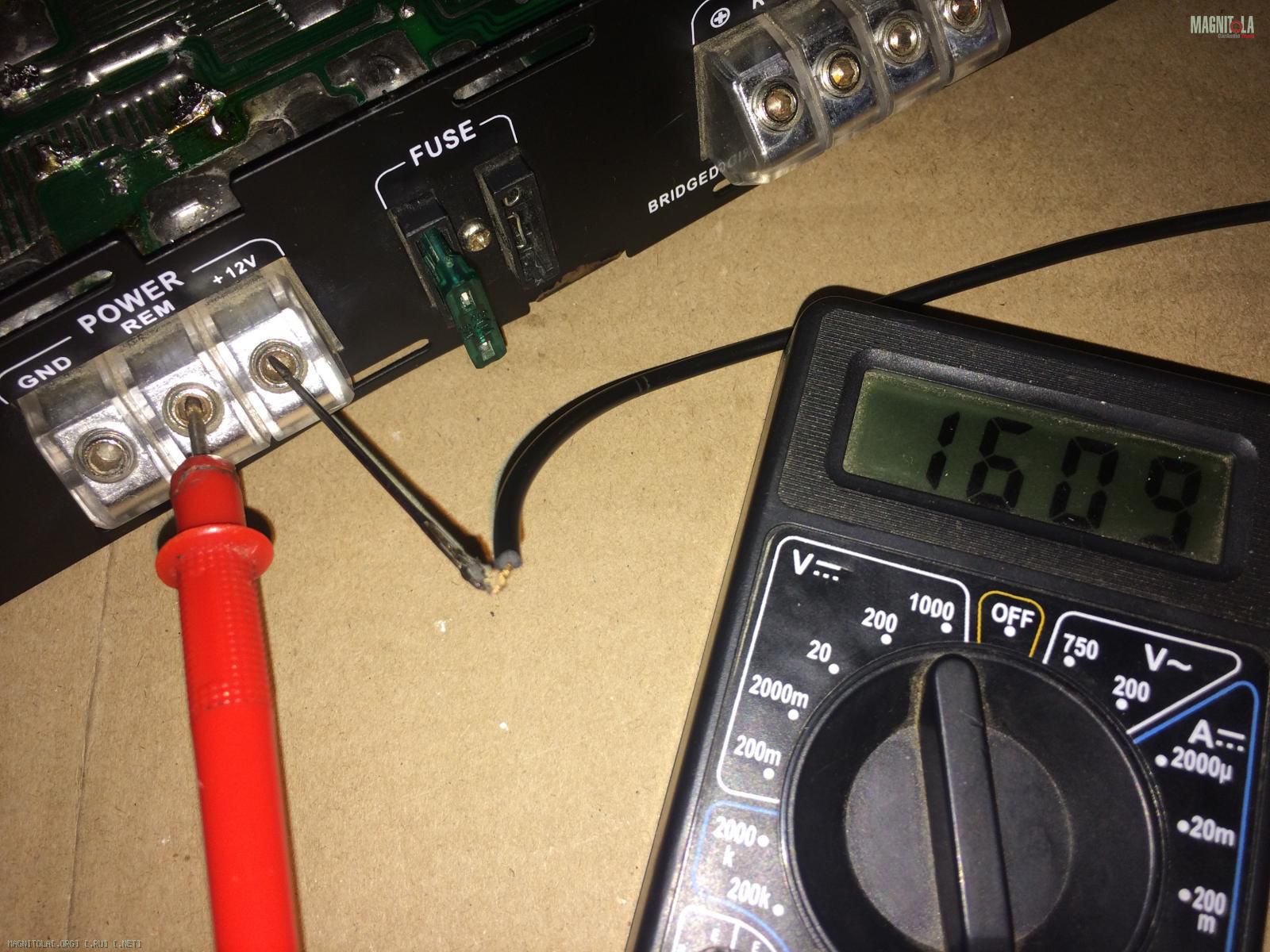

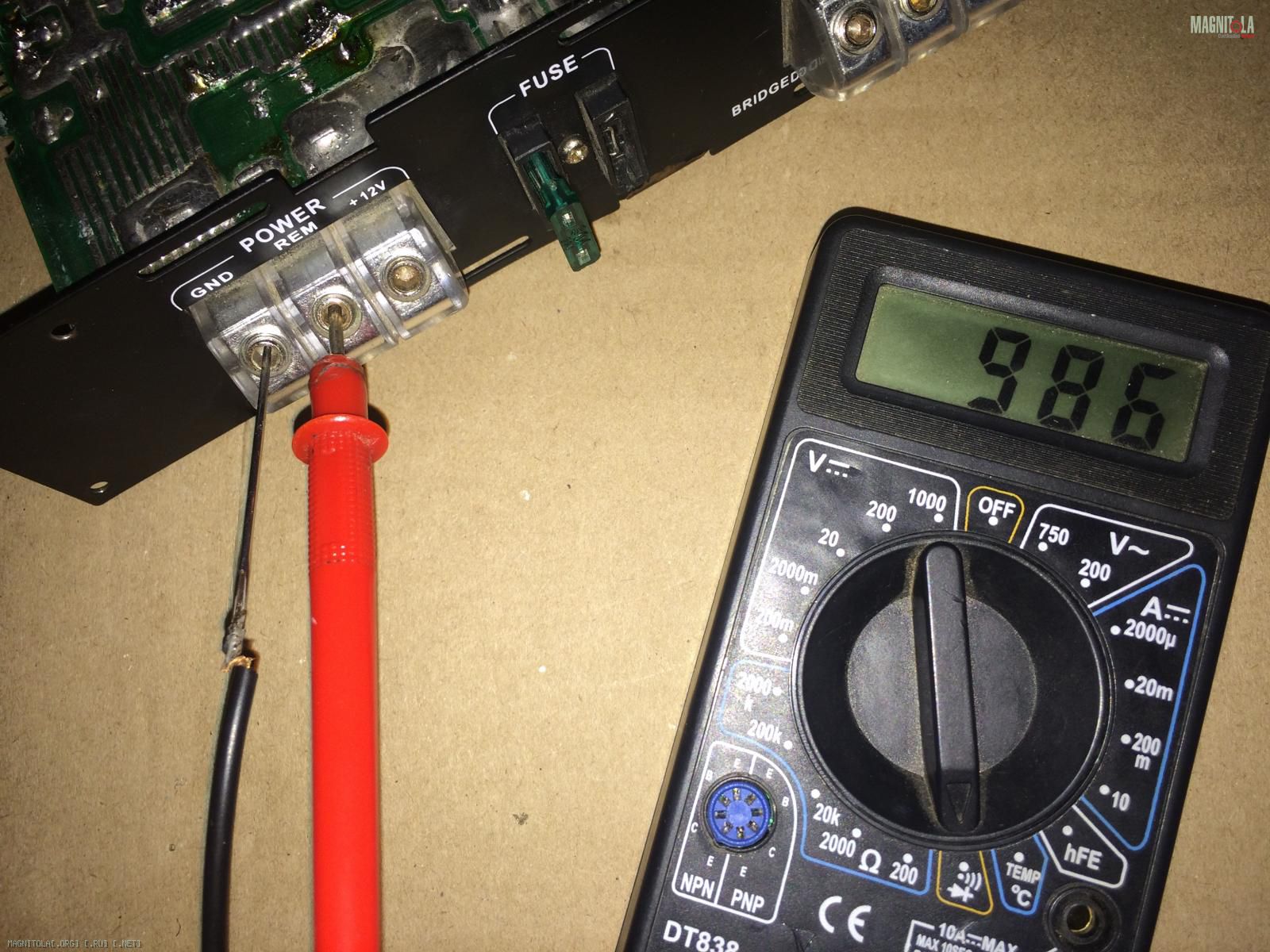

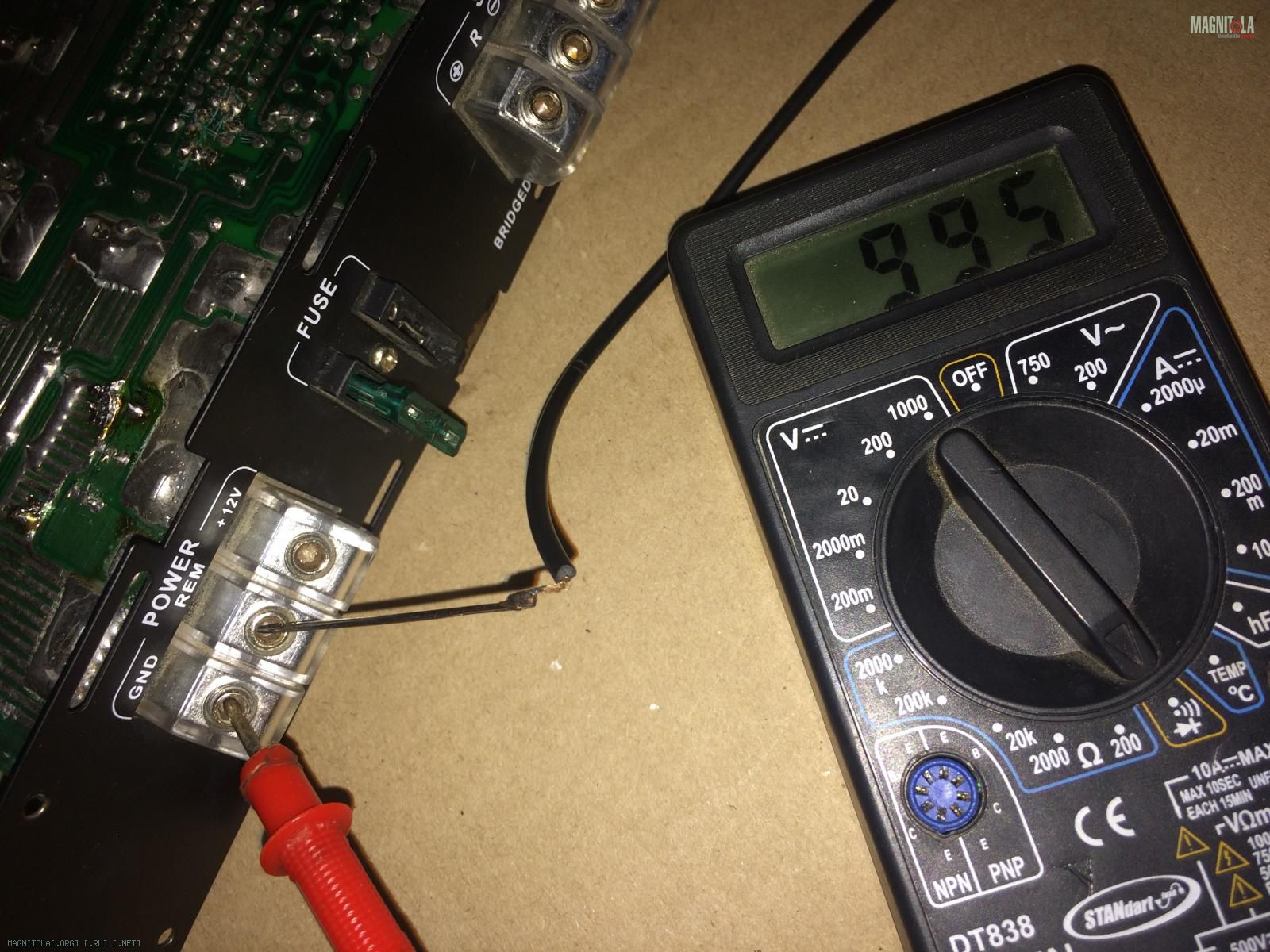

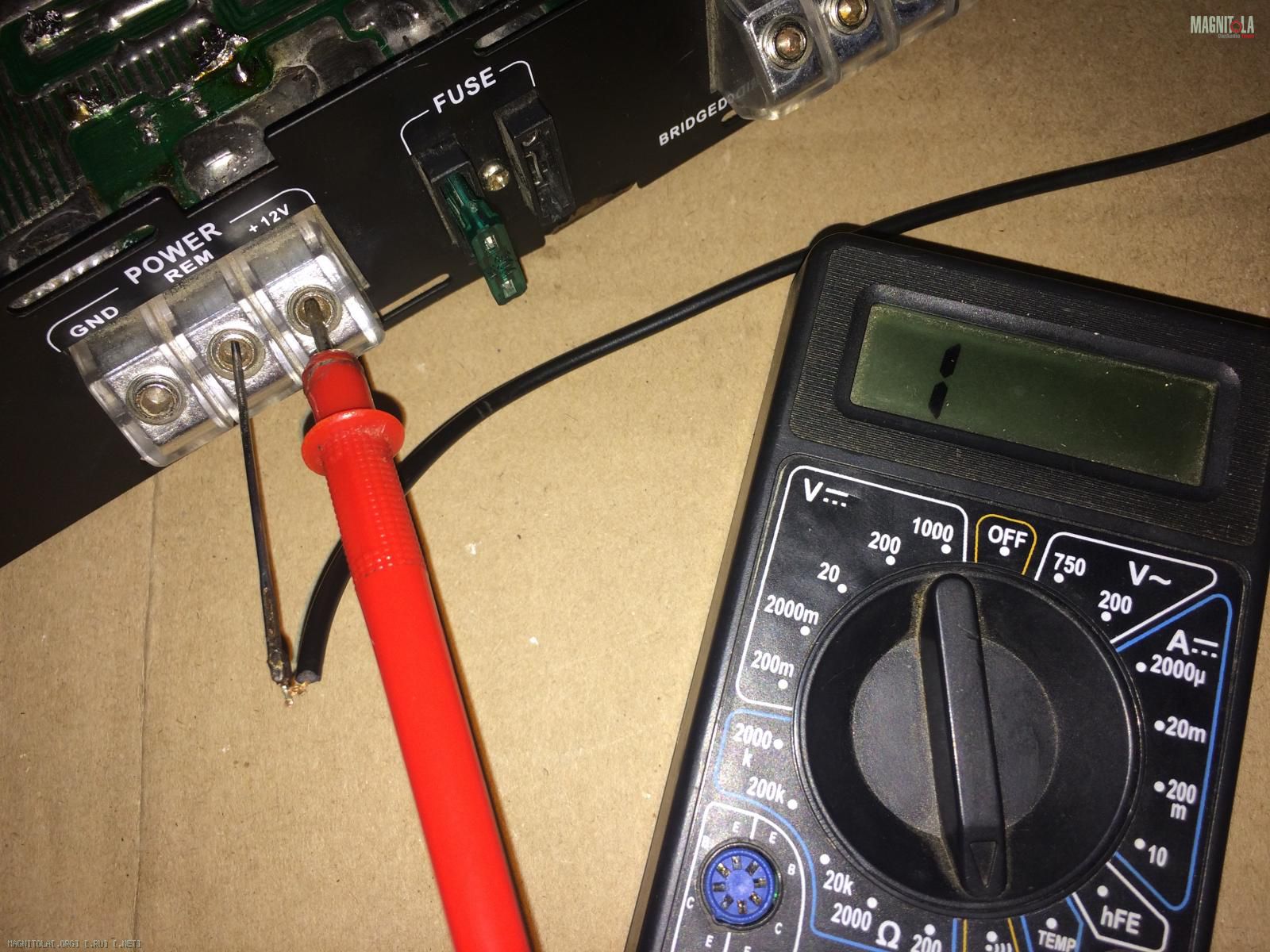

Репутация: 34935 Кстати, какое сопротивление показывает? Сколько Ом или кОм7
Репутация: 0
Репутация: 0
Репутация: 0

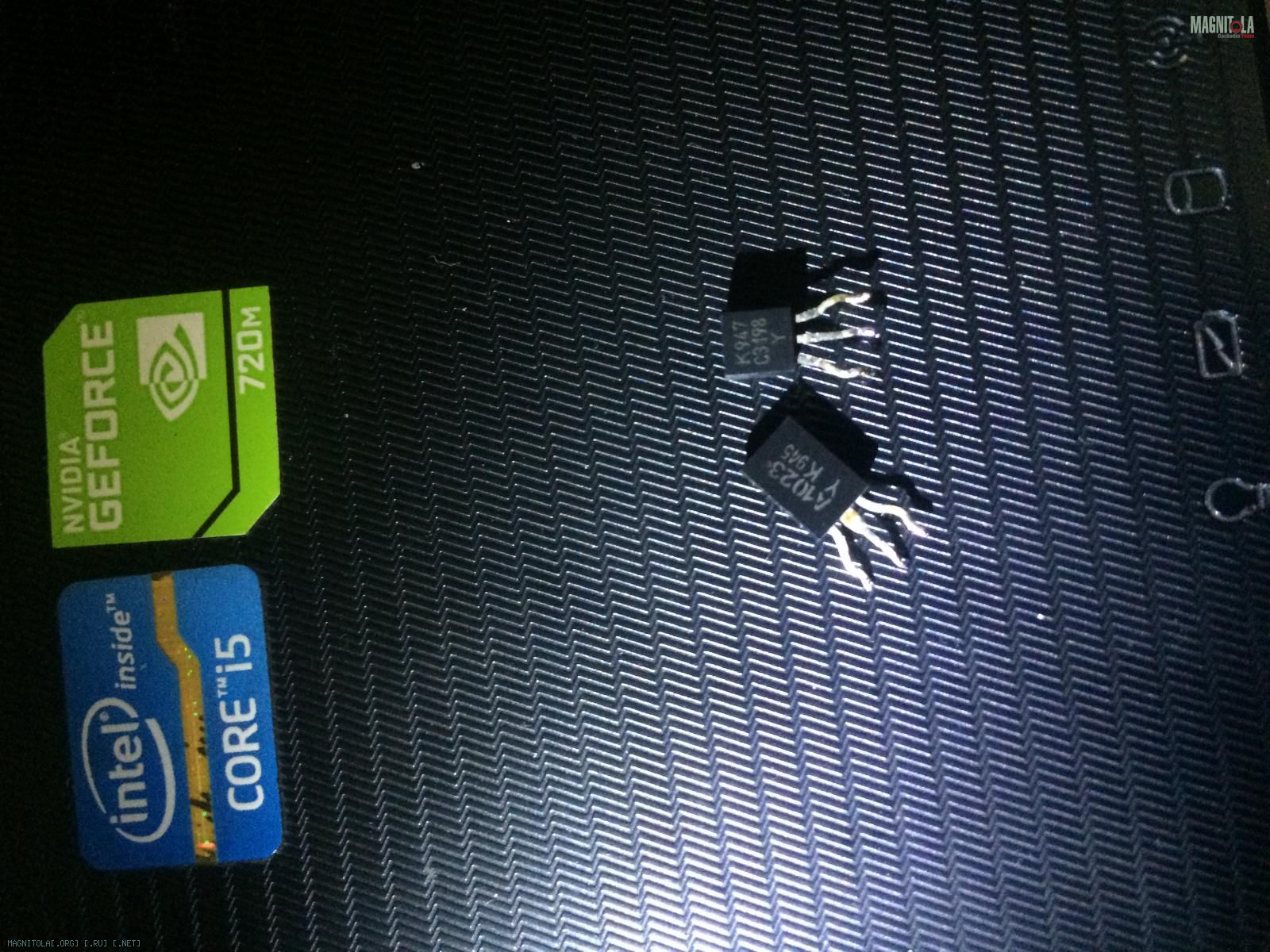

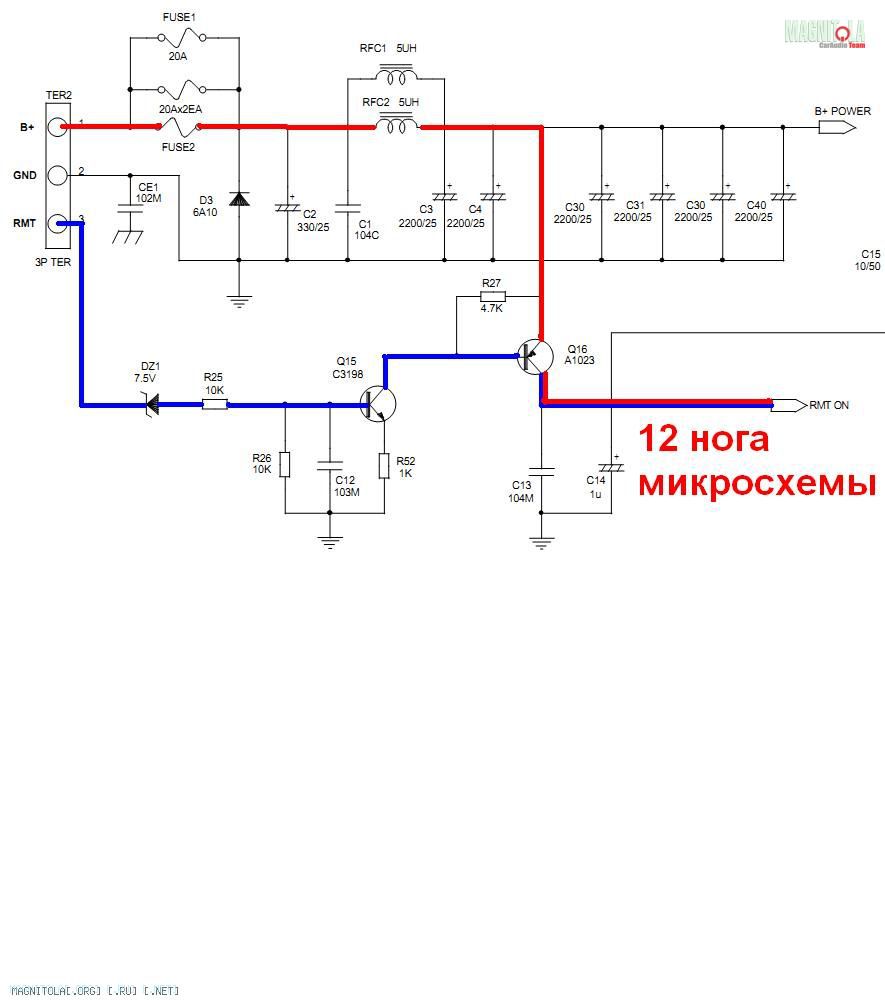

Если смотреть по схеме там установлены эти транзисторы
