Столкнулся с такой проблемой купил усилитель с рук решил подключить соединил +от акб и - с кузова а remote не подключил а усилок включился при подключении провода rem ни каких действий не дает в чем может быть проблема?
Усь называется calcell bst 100.2 ни где не могу найти похожую тему кто знает подскажите заранее спасибо
В ремонт. Пробит канал управления Rem.Цитата:
Сообщение от Алибег
А где находится этот канал? может я сам смогу его отремонтировать
От клемника rem проследи по дорожке платы.Пара транзисторов на пути к микросхеме ПН,проверь их.Скорей всего у одного пробит коллектор-эмиттер.
На фото можешь показать какой транзистор и какая микросхема пн?Цитата:
Сообщение от Алексей алтай
Давай фото платы с двух сторон.Цитата:
Сообщение от Алибег
---------- Сообщение добавлено 04.03.2017 в 14:56 ----------
Микруха 16 ног,она одна там такая,в правой нижней части схемы.Клема rem тоже одна.Вот и взял след от rem и пошёл.

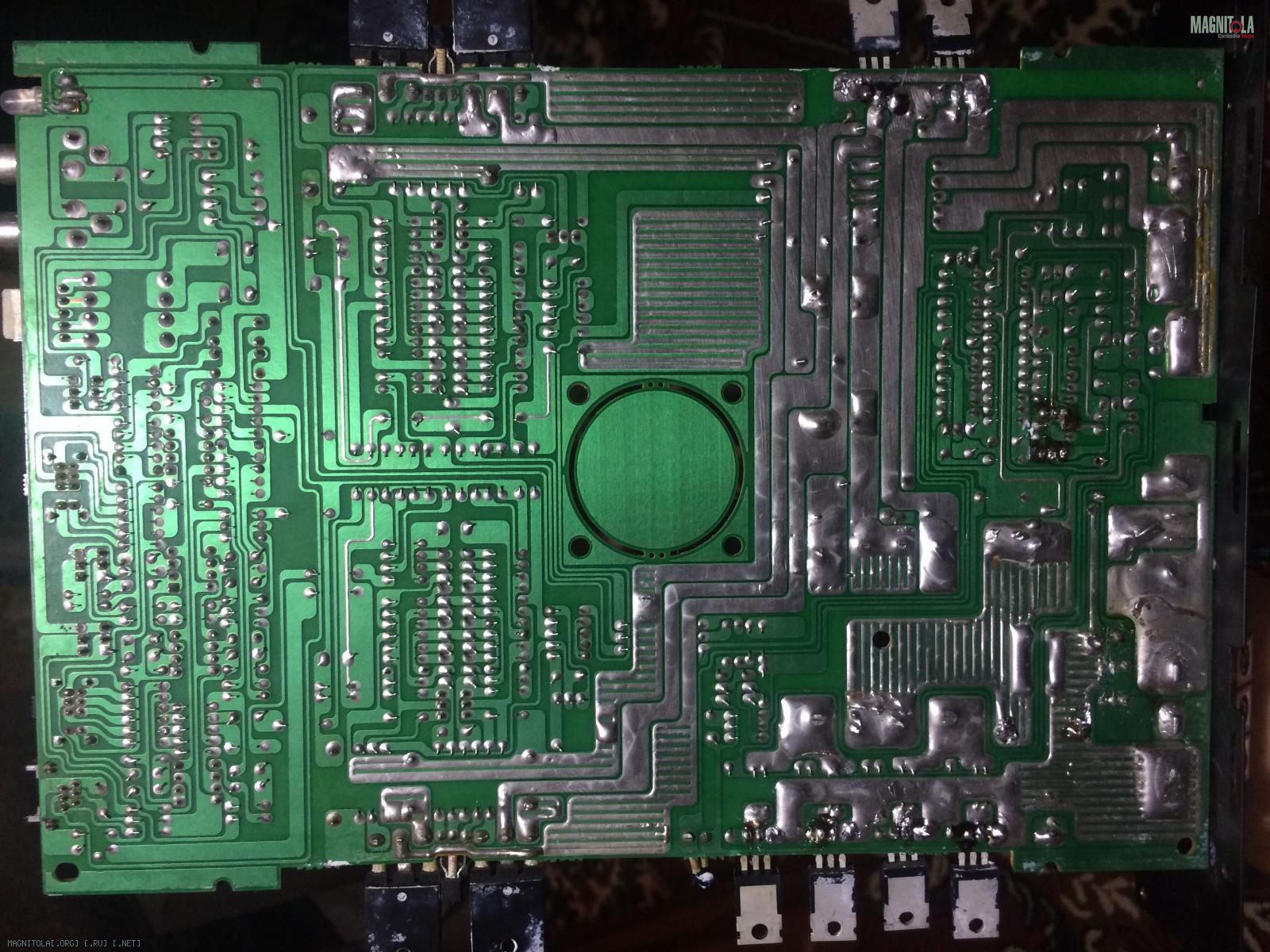

Вложение 1110192
---------- Сообщение добавлено 04.03.2017 в 13:59 ----------

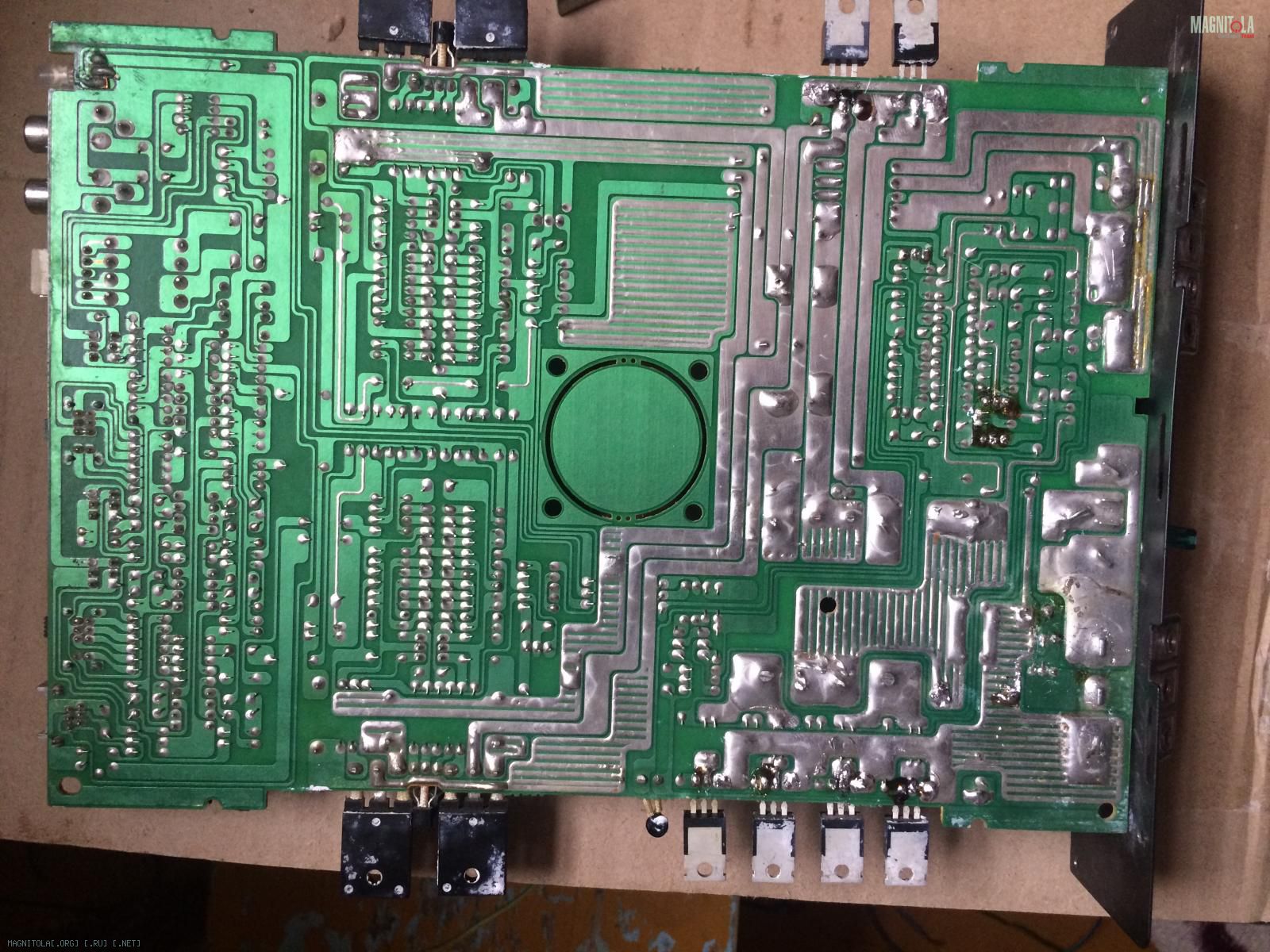

Вложение 1110196
Эта микруха?
---------- Сообщение добавлено 04.03.2017 в 14:02 ----------
Вложение 1110198
Усь ремонтный я сам его делал купил в не рабочем виде за пару бумаг звук довольно таки не плохой только напрягает что он постоянно работает
---------- Сообщение добавлено 04.03.2017 в 14:04 ----------
Вот фотки посмотри че как напиши чтоб более менее понялЦитата:
Сообщение от Алексей алтай
Вокруг микросхемы с 16ю ножками проверить все транзисторы
REM - ни когда не горят микрухи !
Диод на выходе!
Идиот подключает (оборудование) Знает ли он ток-котрый может выдать аппарат!!
НЕ БОЛЕЕ --------------------200м милиампер
Не отпаивая можно определить пробит ли транзистор или придется все отпаять?Цитата:
Сообщение от _dim4ik_
При проверка клеммы + и рем показывает сопративление должно ли так быть или нет просто рядом рабочего усилителя нету чтоб проверить только сгоревший есть на запчасти
Всё же лучше в ремонт.Не дорого обойдется.Цитата:
Сообщение от Алибег
Отнес бы в ремонт но нету нормальных мастеров кого бы не спросил ни кто не хочется браться за негоЦитата:
Сообщение от Алексей алтай
---------- Сообщение добавлено 04.03.2017 в 19:01 ----------
Какой именно диод стоит на выходе?Цитата:
Сообщение от ple1215
---------- Сообщение добавлено 04.03.2017 в 19:02 ----------
Сам пытаюсь с помощью мультиметра паяльника и запчестей отремонтировать его
Можно, омметр покажет "0"Цитата:
Сообщение от Алибег
Да, это разные цепи.Цитата:
Сообщение от Алибег
С помощью тестера можно ли узнать?Цитата:
Сообщение от maisteroleg
---------- Сообщение добавлено 04.03.2017 в 19:06 ----------
Щас скину фото близ лежащих объектов рядом с микрухой
Рядом с дросселем три транзистора, один побольше, два поменьше... какой то из них...
Схемы читать умеете? Вот простейшая схема REMOUT, вряд ли у Вас что-то сложнее.
Вложение 1110256
Прозвонил тестером никаких пробитых транзисторов вроде не нашелЦитата:
Сообщение от Lexx69
---------- Сообщение добавлено 04.03.2017 в 21:15 ----------
Если не трудно отметь на фото эти транзисторы Фото выше имеютсяЦитата:
Сообщение от Алибег
---------- Сообщение добавлено 04.03.2017 в 21:16 ----------
Если не трудно отметь на фото эти транзисторы Фото выше имеютсяЦитата:
Сообщение от Алибег
Алибег, можете сделать фото с обратной стороны ?

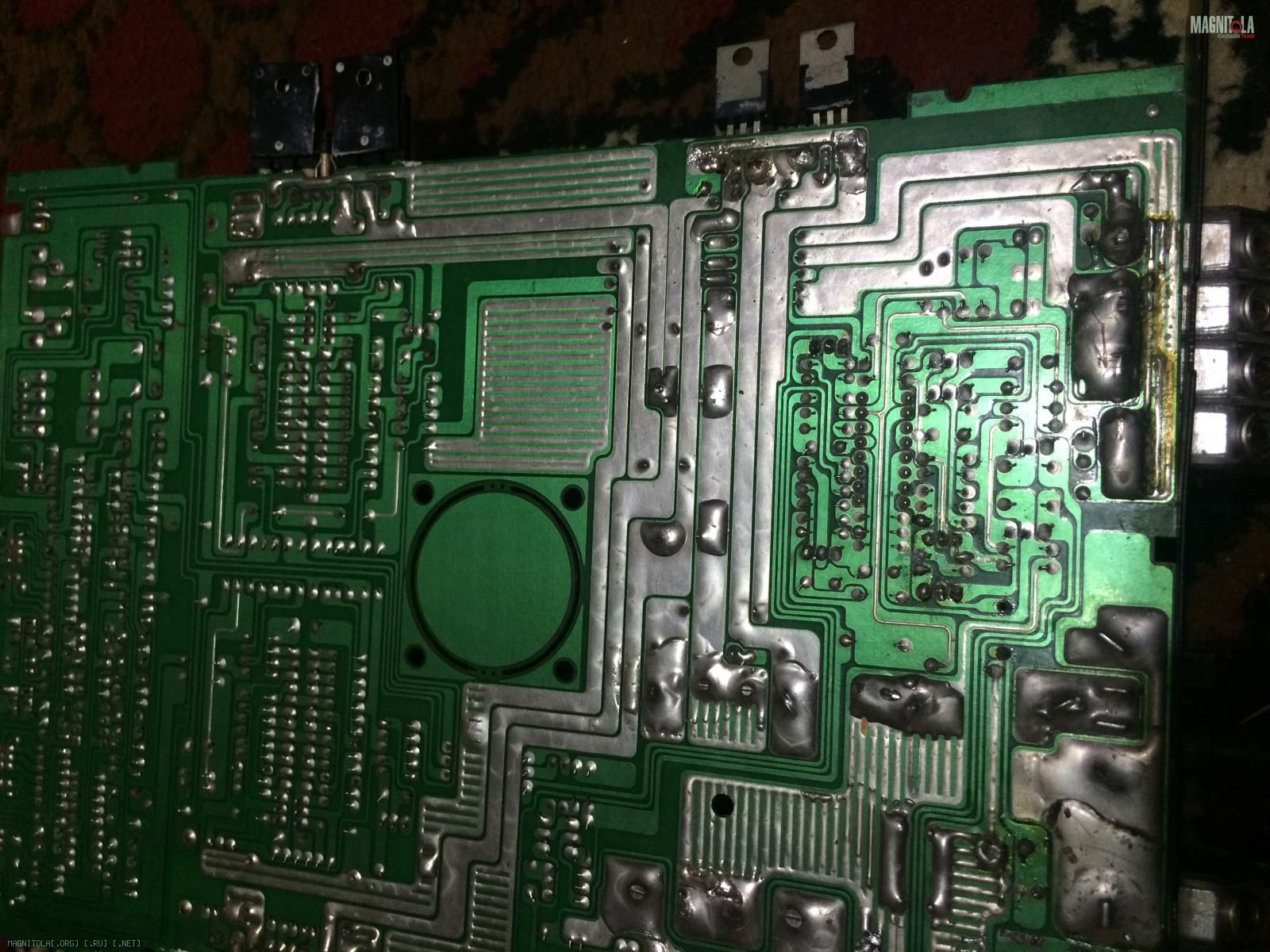

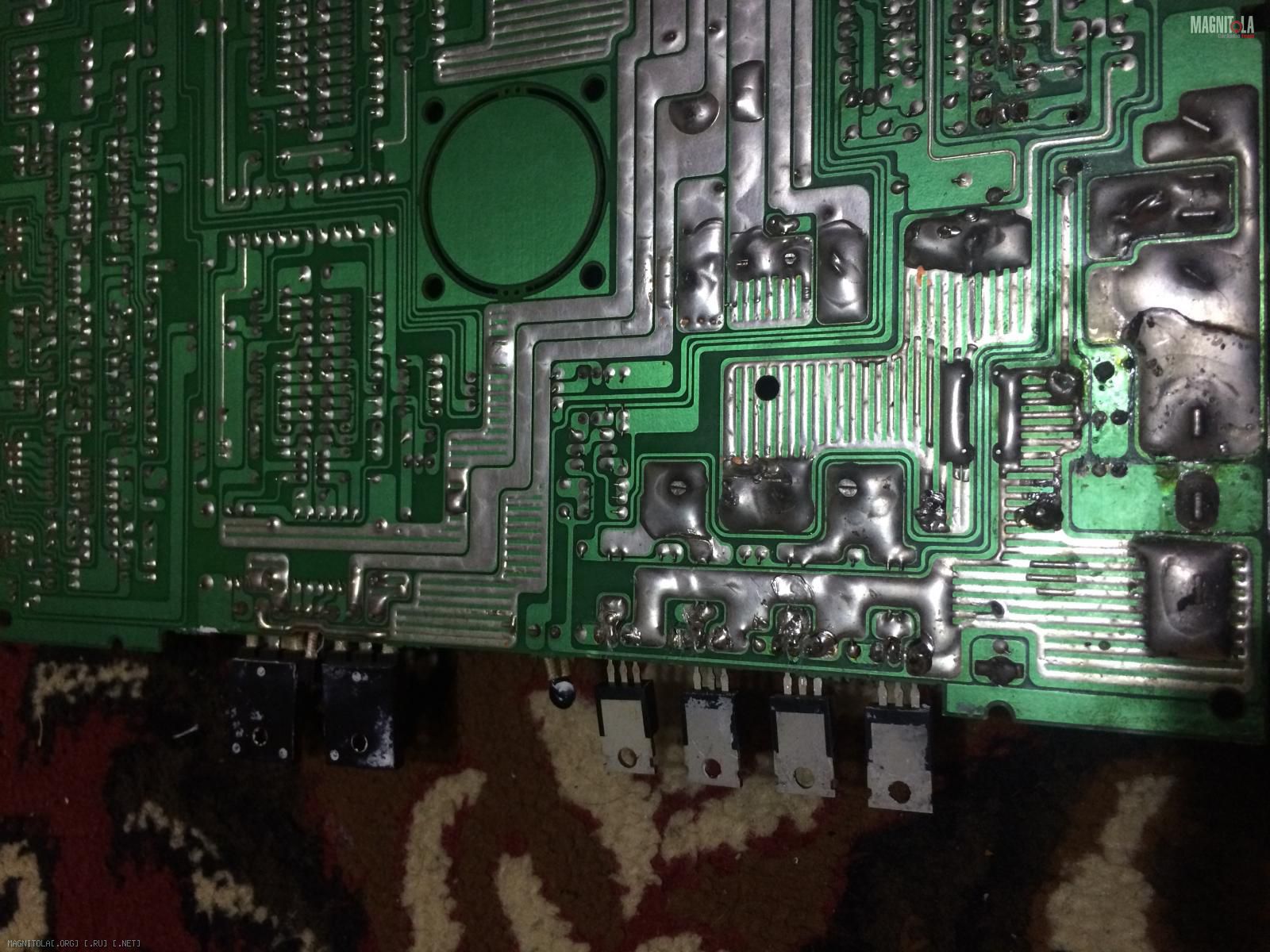

Вот фотоЦитата:
Сообщение от maisteroleg

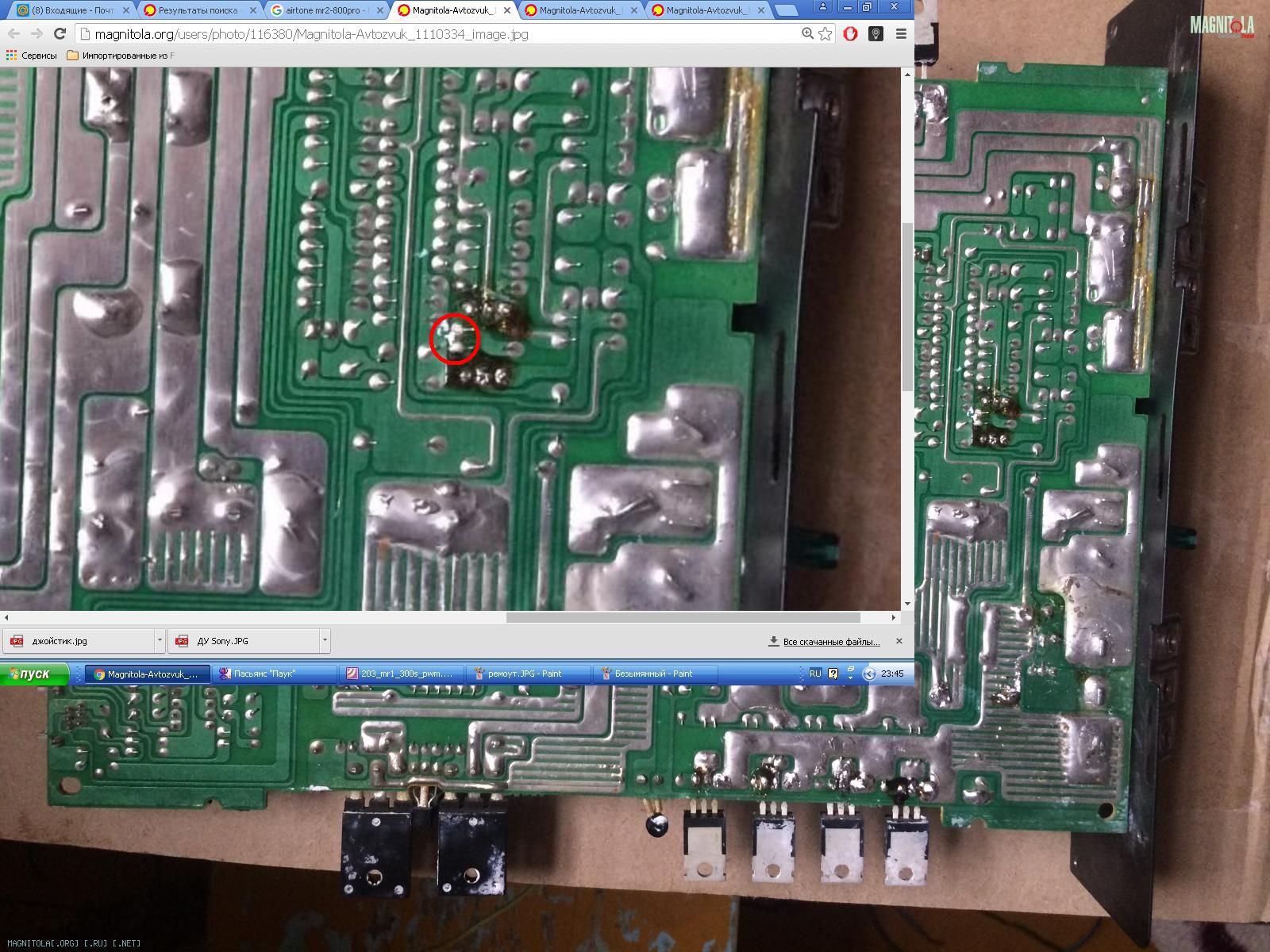

Следы пайки это Ваша работа? Это как раз транзисторы REMOUT, большой подает питание на микросхему и по логике должен быть пробит.
А вот это мне напоминает "соплю"- замыкание каплей припоя.
Вложение 1110358
Это утром посмотрю и еще что я там нашел это импульсный диод был пробит заменил его на такой же перестал включаться ставлю пробитый работает в таком же положении без ремоутаЦитата:
Сообщение от maisteroleg
скорей всего при замене диод поставил наоборот или он не рабочий.Диоды проверять умеешь??Цитата:
Сообщение от Алибег
Вроде диод рабочей поставил как стоял предыдущий диод при проверки в одну сторону пропускает в другую показывает сопротивление, старый диод в обе стороны пропускает получается что пробит онЦитата:
Сообщение от Алексей алтай
---------- Сообщение добавлено 05.03.2017 в 12:33 ----------
Это оказалось всего лишь термопаста а не припойЦитата:
Сообщение от maisteroleg
Покажите на фото который.Цитата:
Сообщение от Алибег
Щас фото пришлю но он щас и без этого диода работаетЦитата:
Сообщение от maisteroleg

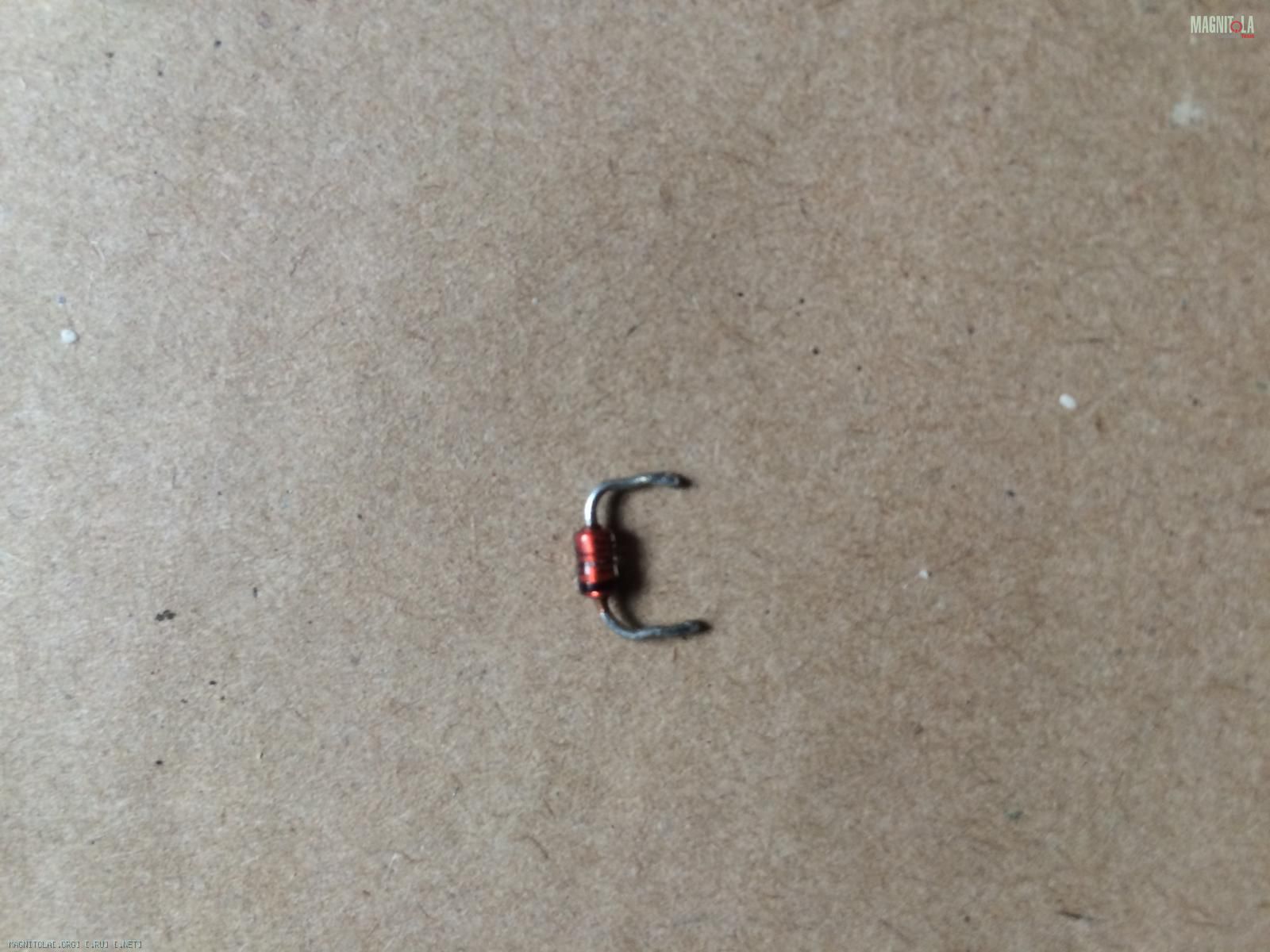

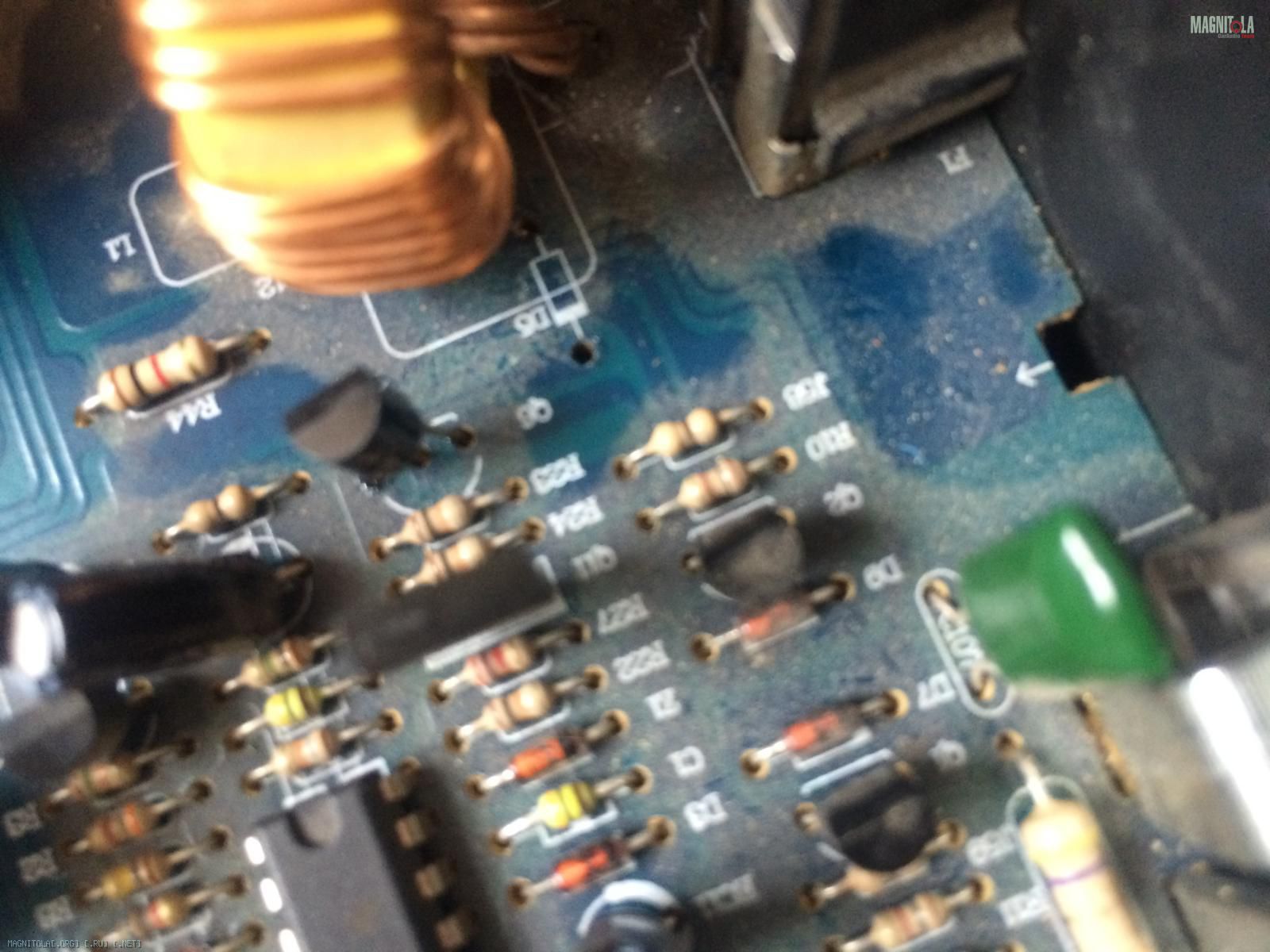

Вот сам диод и где он стоял по плате этот диод соединятся с remote дорожкой
---------- Сообщение добавлено 05.03.2017 в 15:32 ----------
Диод с маркировкой 1n пробитый тоже с такой маркировкой но по размеру чуть меньше
Пробую разрисовать схему по Ваших фото, в основном идентична той, что я скинул, но фотки хреноватые не все видно, особенно пайки транзисторов, залитые канифолью. Попутно нашел, что электролит между дросселем (катушкой) и клеммой REM установлен наоборот. Судя по этому ковырял его полный профан, причина однозначно в этих двух перепаянных транзисторах. Дайте марку этих транзисторов и отмойте канифоль.
Где найти схему этого усилителя

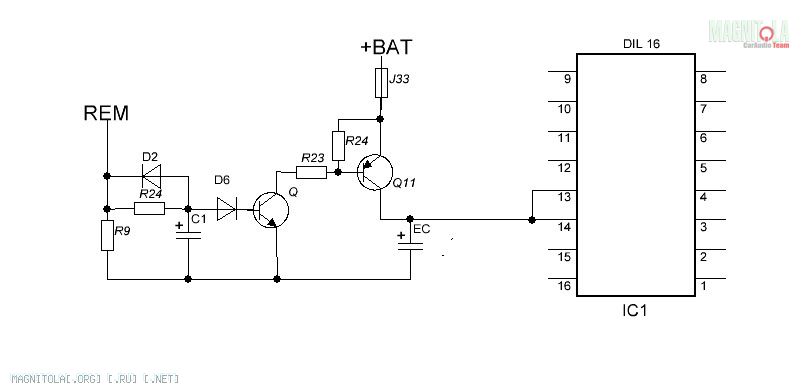

А она Вам поможет? Ничего нового или интересного Вы там не найдете. Вот я разрисовал схему REM и она мало чем отличается от Mystery. Если бы она была в Гугле, стал бы я заморачиваться рисовать? Сможете теперь починить?Цитата:
Сообщение от Алибег
Вложение 1110620
Все компоненты указаные на схеме вроде работают исправноЦитата:
Сообщение от maisteroleg
Перестал включатся без REM или вообще?Цитата:
