Новый пациент Calcell BST 1000.1 (с отравлением желудка, что не то скушал)

[QUOTE=Владимир Козаченко;3614688]

Сообщение от Aleksey

Какая разница что там стоит в стоке?
Ты же хочешь ставить другие транзисторы.



ну так поэтому то я вопрос и задаю, хотя по характеристикам они очень и очень близки, если вы можете чем то дельным помочь пожалуйста, буду благодарен

ставь на 47 ом, с транзисторами 3205 нормально будет

ну вот начинаются танцы с бубном, впаял по одному транзистору запускаю от БП от компа, БП в защиту уходит, диоды целые, выходные т-ры тоже, вот плата с ТЛ-кой выполнена отдельно на микроэлементах и это как то не радует

Сообщение от Владимир Козаченко

ну так поэтому то я вопрос и задаю

Вопрос был про 10 или 11 Ом - для родных транзисторов это не разница.

Сообщение от Владимир Козаченко

хотя по характеристикам они очень и очень близки

Ты выбираешь транзисторы только по току и напряжению?

Сообщение от Владимир Козаченко

если вы можете чем то дельным помочь пожалуйста, буду благодарен

Самый дельный совет - прежде чем лазить куда то надо почитать про то куда собираешься влезать.

---------- Сообщение добавлено 11.04.2017 в 12:03 ----------

Сообщение от Lexx69

Это не ответ... здесь вопрос почему... и как правильно.

Он во многом прав.
Это очень разные транзисторы. 3205 очень "тяжелый" - сравни их заряды(Qg).
3205 нужно управлять через драйвер, а не напрямую с м\с.
Резистор в затворе ограничивает "скорость вкл\выкл", если ставить маленький резистор, то скорость больше, КПД чуть выше, но больше помех и вылезших проблем
от платы. Поэтому лучше скорость делать чуть ниже(больше резистор) и забыть об этом.

ну что подводим пред итоги так сказать, усилитель успешно стартовал, а проблема была, вернее у усилителя её не было, а оказался слабоват блок с которого запускал, в общем запустил от аккумулятора всё отлично, сегодня до собираю, а завтра уже полный отчёт.


вообще чем хотелось бы поделиться, может кому будет полезно, кто собрался покупать данный аппарат.
1) Первое впечатление когда открываешь крышку складывается вполне не плохое (2 трансформатора вполне не плохо намотанных, толстые красивые дублирующие провода, изолированные ножки транзисторов, двухсторонняя печатка, большие банки емкостей, массивные клемы 4 предохраниеля) в общем визуально всё выглядит солидно!

2) Но когда смотрим на обратную сторону платы, а там куча не пропаяных элементов, а те что пропаяны, пропаяны так что держатся на честном слове, в моём случае вообще кондёр в первичке тупо держался на клею и не пропаян(где-то на фото в первом сообщении должно быть видно), да и остальные еле еле держались и то многие с кольцевыми трещинами.

3) В общем если взять данный усилитель по адекватной цене, а это только б/у и сразу всё пропаять, то вполне не плохой бюджетный вариант, а так как он сейчас стоит в пределах 8-9 т.р. как то не очень приятно отдавать такие деньги за такое качество сборки.

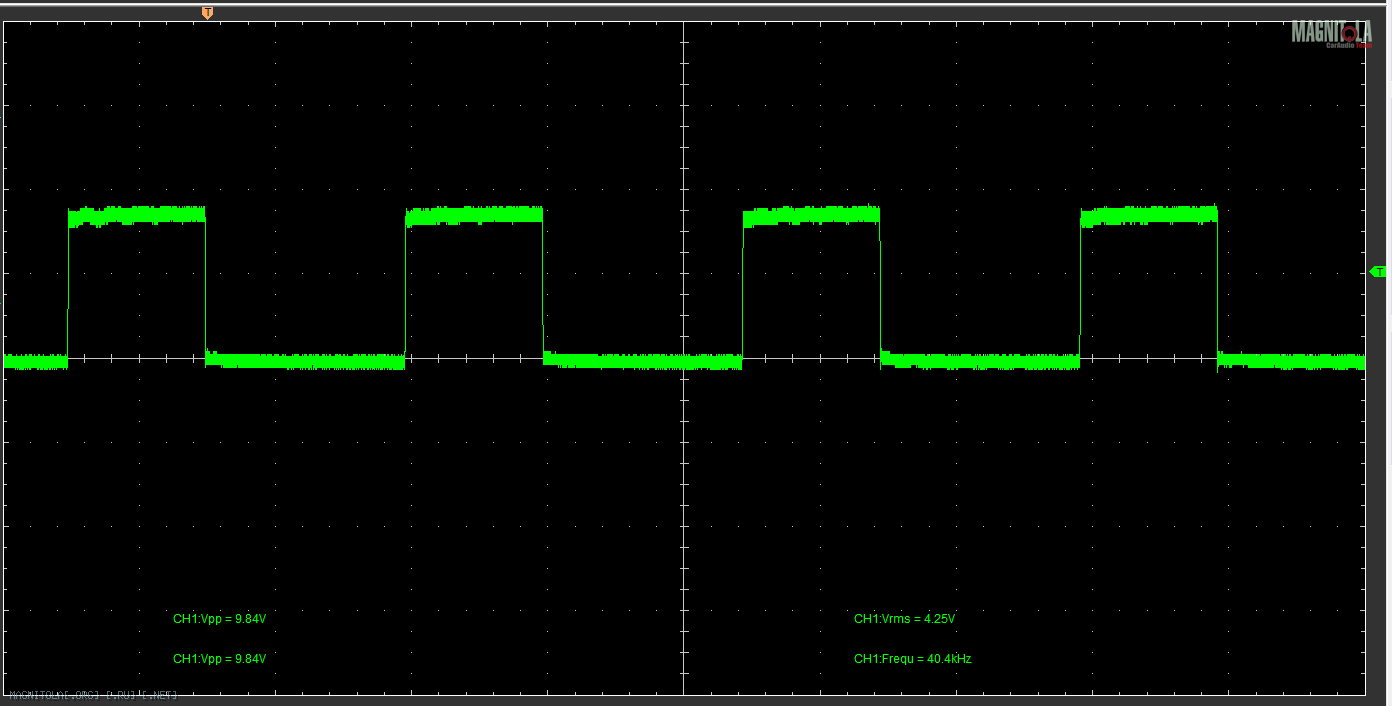

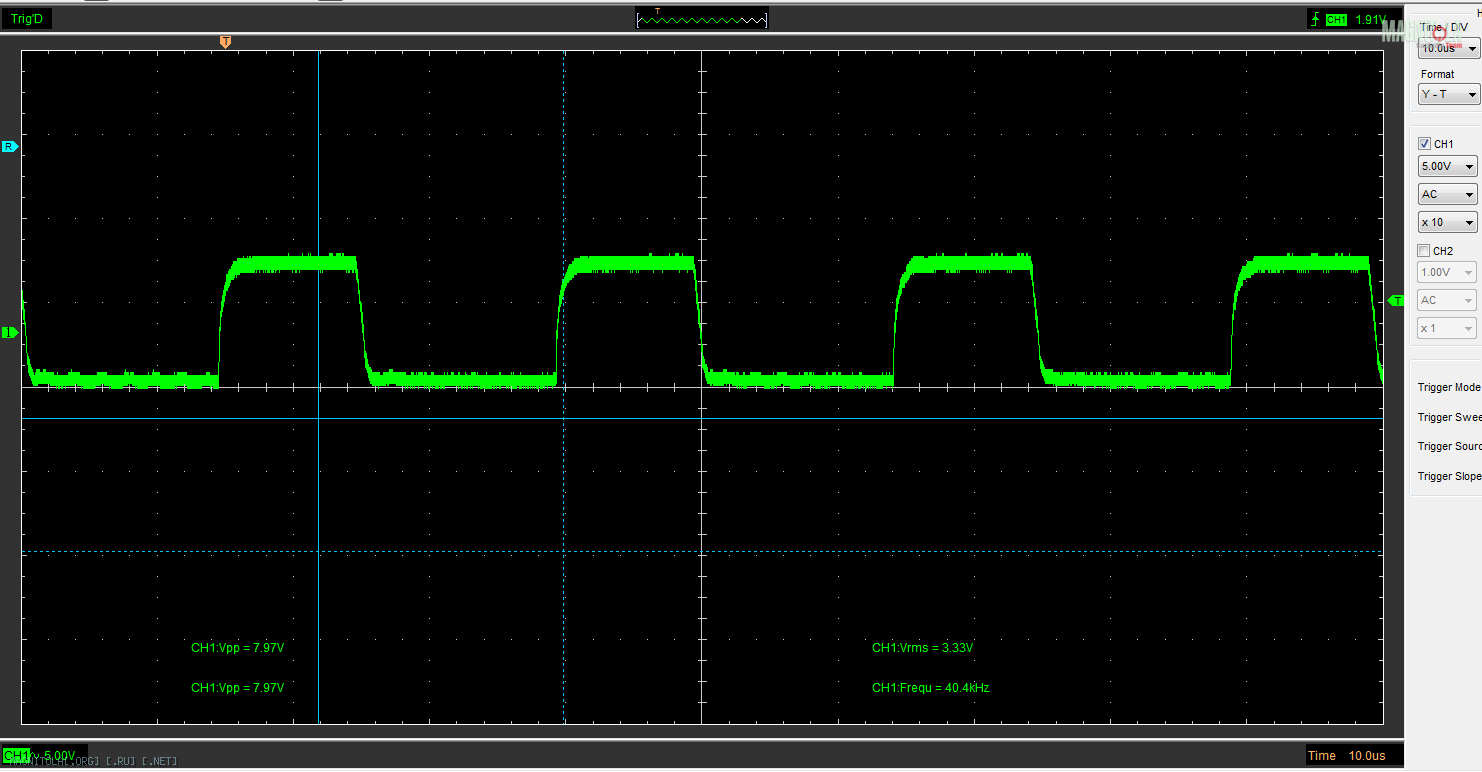

Принесли такой в ремонт, после множеств ремонтов, стоят резисторы R7,R7A по 47 Ом на схеме 470 ОМ, хотя на схеме резисторы в затворах полевиков номинал 100 , на самом деле 10 Ом. Кто может сказать сколько реально? R7,R7A. при 47 греются транзисторы драйвера. полевики еще не впаивал. Снял осциллограмму, 47 ом засаживает амплитуду и режет фронт миандра.
В данном усилителе силовые транзисторы питаются через драйвер, а не на прямую с TL494

Сообщение от Sviteck

Принесли такой в ремонт, после множеств ремонтов, стоят резисторы R7,R7A по 47 Ом на схеме 470 ОМ, хотя на схеме резисторы в затворах полевиков номинал 100 , на самом деле 10 Ом. Кто может сказать сколько реально? R7,R7A. при 47 греются транзисторы драйвера. полевики еще не впаивал. Снял осциллограмму, 47 ом засаживает амплитуду и режет фронт миандра.
В данном усилителе силовые транзисторы питаются через драйвер, а не на прямую с TL494

на всех этих усях стоят 10ом, а на схеме видимо просто забыли дописать КоМ раз уж 100 написано, R7 и R7A 470 ом согласно схемы(видимо предыдущие мастера накуралесили) а вот по поводу что на затворы повесить хз кто говорит 10 оставить кто 47, ну выше 47 думаю не стоит точно

Сообщение от Lexx69

если ставить те, что в стоке, то 10 Ом, если 3205 то 47...

ну я так как 3205 решил ставить, то 47 Ом ставлю
