Репутация: 577

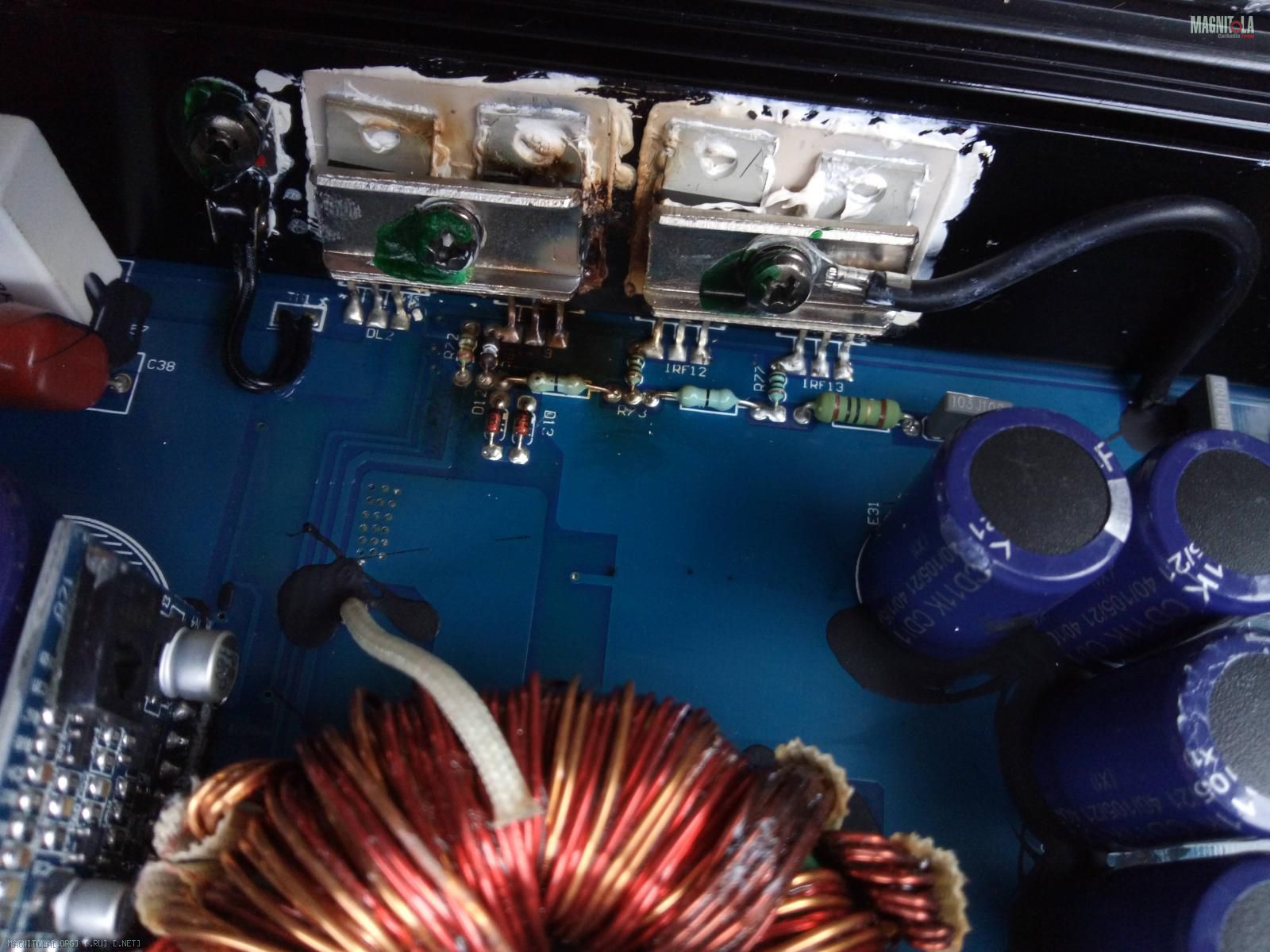

Вот сделал фотки, видно что погорело, больше ничего не воняет. Из-за чего такое произошло и что это, ремонт - замена данной (что это), или есть причина, по которой такое случилось? И вообще я так понял, белая это термопаста она так и должна неаккуратно лежать, да и блоки так понял что то вроде радиаторов с отверстиями для крепежа, а они просто приклеены и криво как то, в общем не было ли здесь кривых рук, вроде моих?)
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 880469
надо чинить... похоже выгорело одно плече ПН... но одного мудьтиметра будет мало...
Репутация: 34935
Сгорел один из трех транзисторов в плече преобразователя. Пробило по затвору, поэтому усилитель продолжает работать, хоть и с перекосом. Для начала перекусите ему ноги и отмойте плату спиртом от копоти. Для симметрии отрезать ноги у аналогичного транзистора с противоположной стороны. Мощность блока питания составит две трети от номинальной и так можно будет ездить, сильно не нагружая усилитель. Для полного ремонта нужно менять все шесть транзисторов и шесть сопротивлений.
Репутация: 577 Понял, спасибо, из-за чего могло пробить? Не произойдет ли тоже самое с новыми? Сколько примерно стоить будет, и кого посоветуете могу приехать в мск либо по Павелецком у направлению.
Репутация: 2009 Пробить элементы могло много из-за чего, неправильный ремонт с "кривыми" руками, неправильная эксплуатация и тд. и тп.Сообщение от Pintakolla
С новыми вполне может произойти тоже самое. Во первых нужно ставить оригинал, а не подделку. Второе раз уж сгорел резистор в затворе полевика в 90% случаев сгорают и транзисторы маленькие которые помогают правильно работать полевикам закрываться и открываться. Иногда при пробое транзисторов и тем более если вместо предов гвоздь выходит из строя трансформатор происходит межвитковое замыкание.
Что-бы правильно и надежно починить данный аппарат Вам нужен обязательно осциллограф на его экране Вы сможете наблюдать импульсы как на управлении транзисторов так и на самом трансформаторе.
В любом случае советую/рекомендую проверить всю обвязку вокруг горелых элементов. Если получится так что Вы сгоревшие детали не замените например где-нибудь возле шимки а просто замените 6 резисторов и 6 транзисторов может быть тоже самое, а если повезет то все заработает)).
Я когда подобное делаю если есть явно сгоревшие детали. Их выпаиваю и с выпаянными силовыми транзисторами далее убеждаюсь сперва в наличии импульсов, их формы, амплитуды и тд. если этого нету сперва нужно добиться что-бы импульсы были а потом по одному транзистору ставлю и произвожу предварительный пробный запуск, если все ОК то впаиваются все остальные. Это личное мое мнение основанное на личном опыте и опыте участников различных технических форумов и этого в том числе.
Если Вы решили самому не лезти, а обратится к специалисту правильно сделали!
Обратится к мастерам за помощью Вы можете пройдя по ссылке: http://magnitola.org/zayavki-na-uslugi/
Репутация: 577 Лучше уж из-за кривых рук, и неправильной эксплуатации. Как отличить оригинал от подделки, да и вообще как не попасть на развод.
Репутация: 2009 Чем лучше? В любом случае если вышел "волшебный дым" из усилителя это не есть хорошо, а плохо наоборот. Но конечно все поправимо и легко устраняется при обращении к квалифицированному специалисту.
Могу ошибаться но самый действенный способ но он же радикальный это разбить транзистор и посмотреть на размеры кристалла в интернете есть несколько сайтов где есть фотки того что должно быть внутри и что в подделке. Или собрать какую либо макетку и в действии проверить какой ток пропускает и не сгорает согласно времени нагрузки вобщем все по даташитам. Конечно внешне тоже несомненно бывают отличия, иногда транзисторы магнитятся, а вообще не должны. По весу легкие плохо нанесенная маркировка, перемаркированные и тд. и тп. много всего бывает. Китайцы научились
Не попасть на развод - покупать у проверенных магазинов. Есть темы на этом форуме не однократно вопрос поднимался по ищите поиском если очень нужно))
Репутация: 880469 не всегда помогает... так как
так как большая половина корпусровки происходит у них...
вот это верно...
Репутация: 577 Хорошо буду искать. А лучше из-за кривых рук, то что не само вышло из строя и не пойдет по цепочке, проще исправить. На счет хлопков кстати, похоже магнитола моросит, тк без линейником хлопков нет, и если ремоут на прямую 12в то так же все хорошо, думаю сделать через кнопку с АКБ. Мультиметром смотрел Рем провод при выключении с 12в падает на долю секунду на 1-2в потом 0, так и должно быть?
Репутация: 2009 Кнопку сделаете - это как-бы "колхоз" уже Вы же ее забудете иногда выключать человеческий фактор как не крути, конечно можно сделать от замка зажигания или еще какие-то ухищрения но это все не то. Зачем выдумывать когда от нормальной магнитолы все должно работать как надо. Насчет спадания REMа с 12В до 1-2 В я думаю это нормально. А щелчки видимо у Вас с линейников и идут и усилитель сам видимо не причем, либо какие-то петлевые земли образовываются через RCA. Можете свой усилитель в машину друга например подключить или его усилитель в свою подкиньте узнаете кто виноват ИМХО.
И вообще Вам сперва нужно разобраться с тем что сгорело и с чего дым шел.
Lexx69, по поводу транзисторов да Вы правы. Я вот недавно которые купил IRFZ44N в своем городе но продавец сказал что с Москвы еще давно заказывали припаял резистор между затвором и истоком по моему килоом на 100 чтоли и подавал управление и ток 20Ампер они реально выдерживают ну по времени это примерно 1 секунда. Китайские же вообще при токе по моему свыше 5-10 Ампер уже сгорали при тех же условиях и они кажись еще открываются намного меньшим напряжением чем по даташиту. Но вот каюсь сопротивление открытого канала не промерял хотя это тоже важно. Просто в ютубе как то видел ролик мужик там примерно так-же проверял только открывал транзисторы по моему цешкой.
Но парадокс некоторые подделки с крохотным кристаллом в простых слабых усилках китаезных как ни странно работают, а вот был случай с усилом в самом УНЧ стояли 50N06 поставил подделку сгорала мгновенно (оригинал нормально) питание вторички было +/-30В но зато в ПН все работает. Видимо Китайцы все подрасчитали
