Помогите отремонтировать усилитель Alpine mrv-f300 v12 duo-b
Всем привет!
Купил с рук б.у. усилитель лохматого года.
Но усилитель вроде как весьма не плохой, Alpine mrv-f300 v12 duo-b.... правда сделан в Китае.
Когда проверял - всё работало нормально, но приехав домой, через пару часов усь сдох.
Продаван съехал с темы, мол у меня всё работало, мы проверяли....
усилитель старый, модель Alpine MRV-F300 V12 Duo B Circuit Amplifier такая же как тут на фото alpine mrv f300 v12
Что не так: через какое то время после включения (минута) звук становится искаженным, как если бы перегрузку включили. По ощущениям, где то не хватает питания. Причём если он полежит, включаешь, и нормально несколько минут, а потом начинается. Если выключить и включить сразу - сперва звука нет совсем, а потом появляется уже хрипящим.
Проблема наблюдается на всех каналах.
https://www.youtube.com/watch?v=ztd1EcBLBTg
НЕДУГ: Звук на видео начинает хрипеть на 2й минуте.
Первым делом я подумал, что дело в электролитах на 6800мкФ 35в
Воткнул другие, попробовать - не помогло(позже верну оригиналы на место), на конденсаторах просадок нет. В качестве источников питания пробовал и автомобильный АКБ - проблема наблюдалась.
Что уже потыкал(измерил)
На конденсаторах 23.1
на средней ноге транзисторов KB688 и KD718 - тоже это напряжение 23.1
В инете схемы и сервис мануала найти пока не удалось.
Вопросы:
1) куда глядеть, что померить, с чем это может быть связано?
2) где найти схему и сервис мануал?
Приму в дар любые советы )))
Заранее Всем спасибо!
Re: Помогите отремонтировать усилитель Alpine mrv-f300 v12 duo-b
Так какой у Вас все таки усилитель??? Такой http://magnitola.org/usiliteli/28709...-f300-v12.html или такой ??? http://magnitola.info/showwiki.php?t...lpine+MRV-F300
Если первый, то, на видео похоже он..., разбери его, пропаяй всю плату и промой... это довольно распространенная проблема такого типа монтажа... плата односторонняя, большая вероятность трещин в пайке. Частенько такое помогает...
P.S. плата старая и нежная... чем попало туда лезть не следует, только если есть паяльная станция... иначе дороги от перегрева поотваливаются запросто... и не наделай "соплей"... тогда проблем может прибавится многократно.
Re: Помогите отремонтировать усилитель Alpine mrv-f300 v12 duo-b
Цитата:
Сообщение от
Lexx69 Так какой у Вас все таки усилитель??? Такой
http://magnitola.org/usiliteli/28709...-f300-v12.html или такой ???
http://magnitola.info/showwiki.php?t...lpine+MRV-F300
Если первый, то, на видео похоже он..., разбери его, пропаяй всю плату и промой... это довольно распространенная проблема такого типа монтажа... плата односторонняя, большая вероятность трещин в пайке. Частенько такое помогает...
P.S. плата старая и нежная... чем попало туда лезть не следует, только если есть паяльная станция... иначе дороги от перегрева поотваливаются запросто... и не наделай "соплей"... тогда проблем может прибавится многократно.
Да, усилитель именно такой как на фото, старенький, AB класса, а не новый D класса. Магнитола сама ошибочно подставляет ссылки на новый.
Вложений: 1
Re: Помогите отремонтировать усилитель Alpine mrv-f300 v12 duo-b
По мимо сказанного, как поживает питание оперов +-15в? и проверь входной опер, довольно часто вышибают и вообще все проверь на входах и выходах должен быть 0, дай бог памяти схема схожа с Вложение 1182536
Re: Помогите отремонтировать усилитель Alpine mrv-f300 v12 duo-b
Re: Помогите отремонтировать усилитель Alpine mrv-f300 v12 duo-b
Цитата:
Сообщение от
Mаксимус Рано я обрадовался
Усилитель и правда хороший, пусть и китайский. У тебя где то возбуд. Потребление тока на ХХ без сигнала замерял? Какой элемент греется сильнее остальных? Первым делом вынь плату, открути от радиаторов, подключи к бп без сигнала и контролируй потребление, если оно постепенно растет (за эти 2 минуты) более 1А и выше, то выключаешь и проверяешь транзисторы на нагрев строго по одному! После определения самого жаркого или пары жарких транзисторов или деталей пиши сюда с фото и конкретным указанием деталей. Кстати конденсаторы обратно поставь, они фирменные для аудио!
Вложений: 4
Re: Помогите отремонтировать усилитель Alpine mrv-f300 v12 duo-b
Цитата:
Сообщение от
Владислав Лапшин Усилитель и правда хороший, пусть и китайский. У тебя где то возбуд. Потребление тока на ХХ без сигнала замерял? Какой элемент греется сильнее остальных? Первым делом вынь плату, открути от радиаторов, подключи к бп без сигнала и контролируй потребление, если оно постепенно растет (за эти 2 минуты) более 1А и выше, то выключаешь и проверяешь транзисторы на нагрев строго по одному! После определения самого жаркого или пары жарких транзисторов или деталей пиши сюда с фото и конкретным указанием деталей. Кстати конденсаторы обратно поставь, они фирменные для аудио!
Спасибо что откликнулись.
Расскажу последовательно:

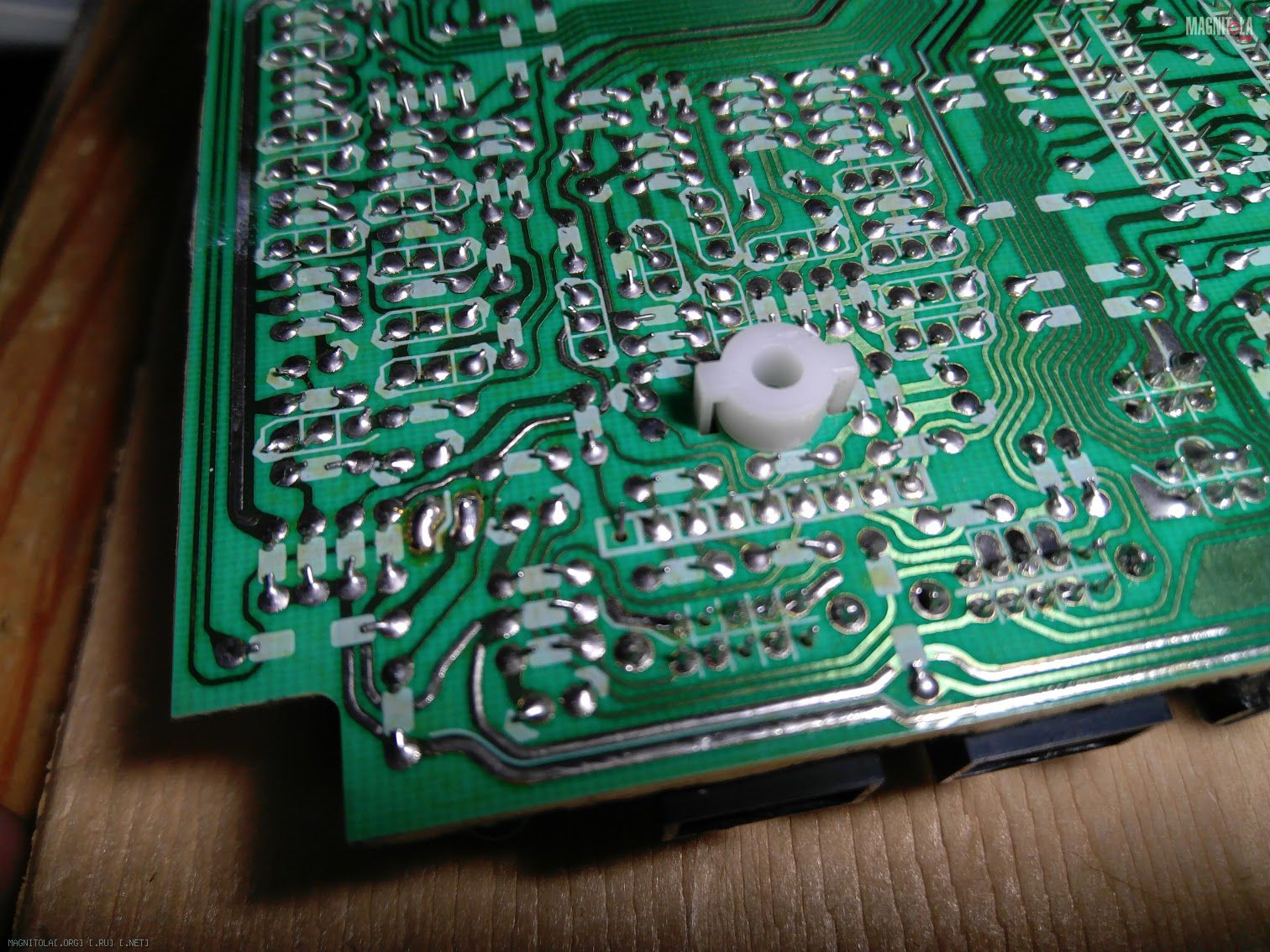

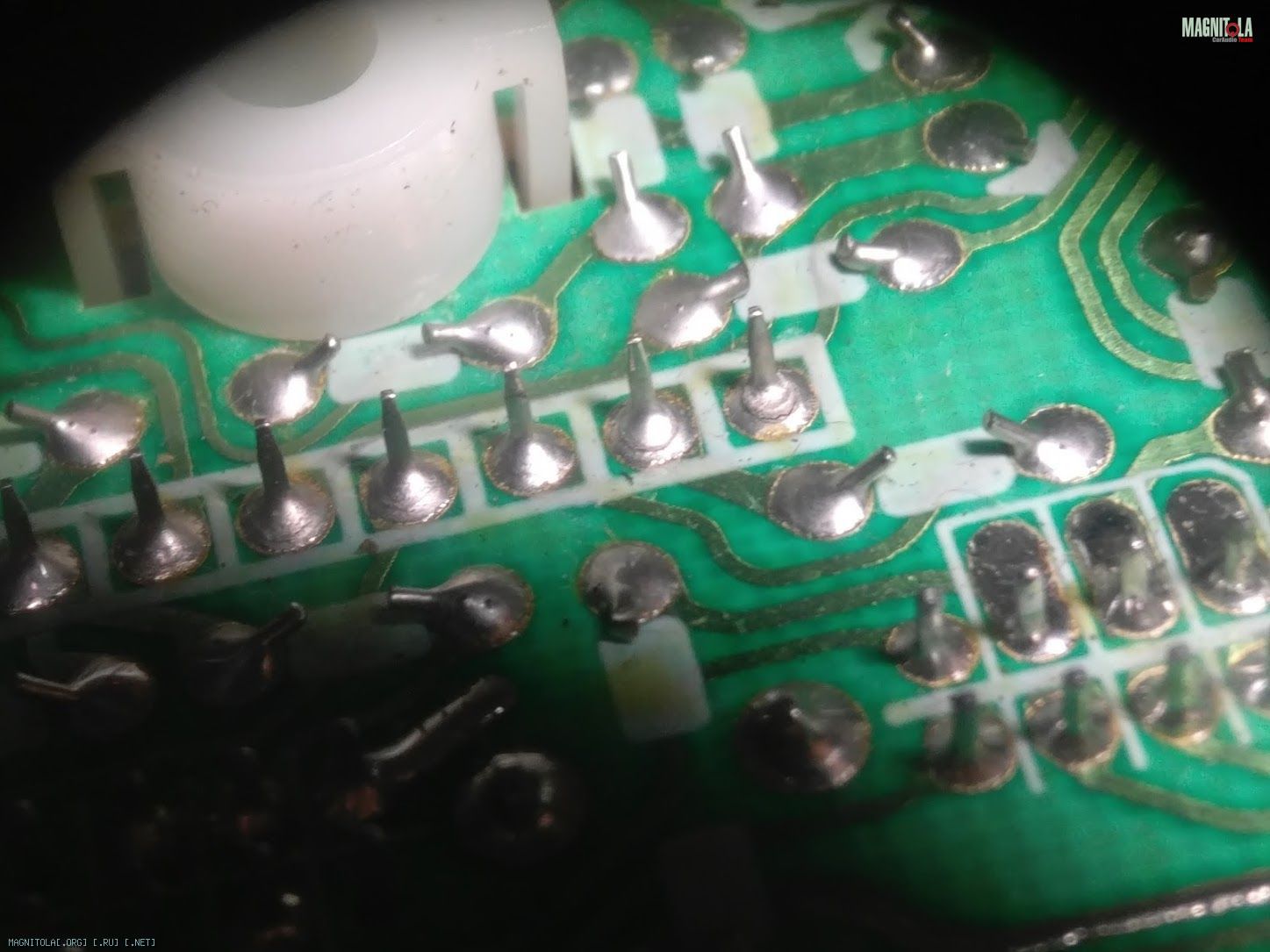

1)Нашёл одну трещину - пропаял деталь.
Вложение 1188464Вложение 1188466

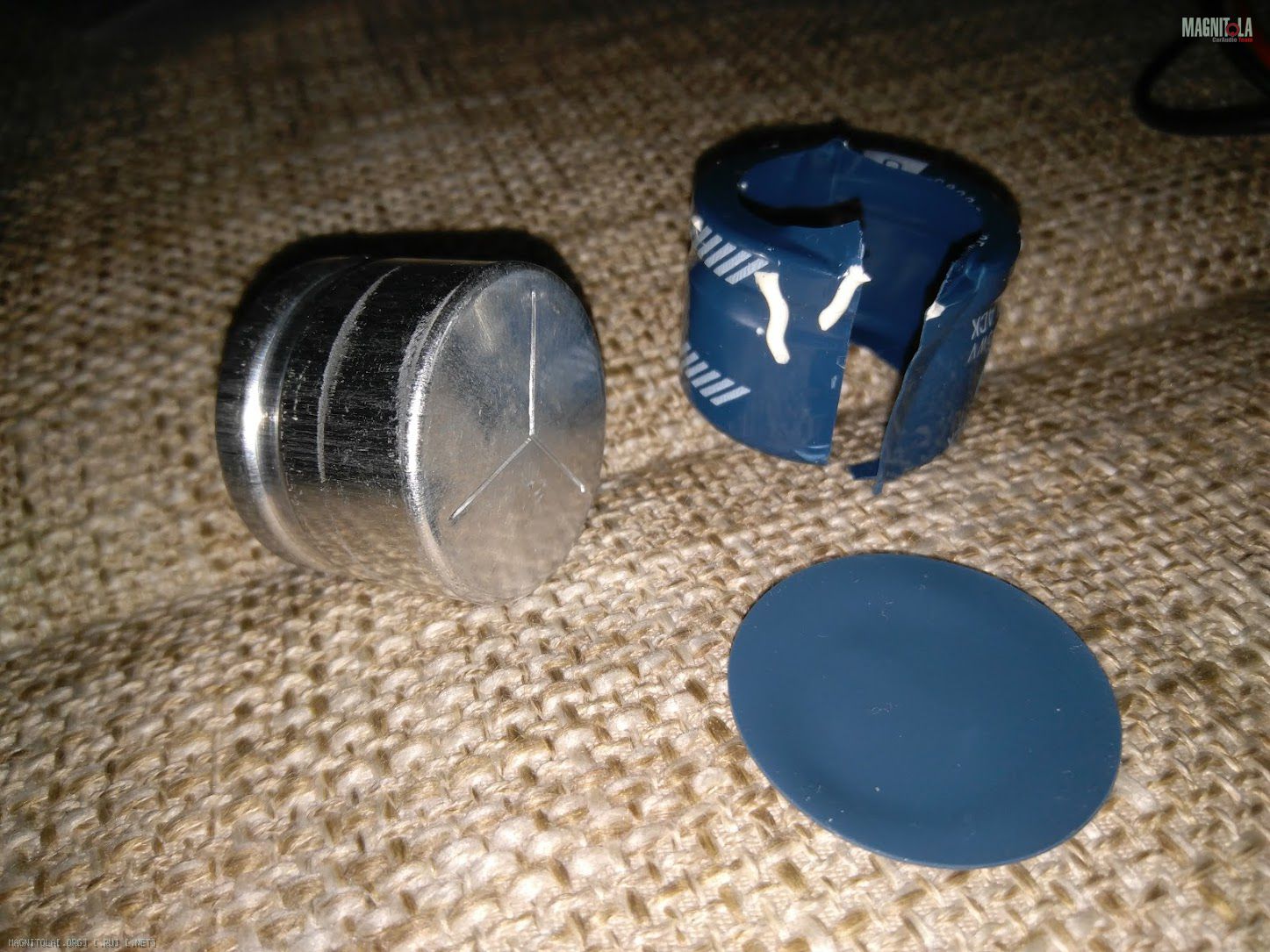

2) конденсаторы вернул на место. Я думал они вздулись, а это просто пухлая пластиковая крышечка.
Вложение 1188468
3)Без источника сигнала, но с подключёнными колонками и выкрученными на максимум Gain - потребление стабильно 0.66А (при вольтаже аккумулятора 12.4В)
4)Нагрев транзисторов совсем без радиаторов - ещё не пробовал, но с переходной пластиной (на корпус, без корпуса) - на ХХ нагрева не ощущается.
5)падение напряжения по +15В и -15В - так же не обнаружено
6) наткнулся на ситуацию, проявления дефекта:

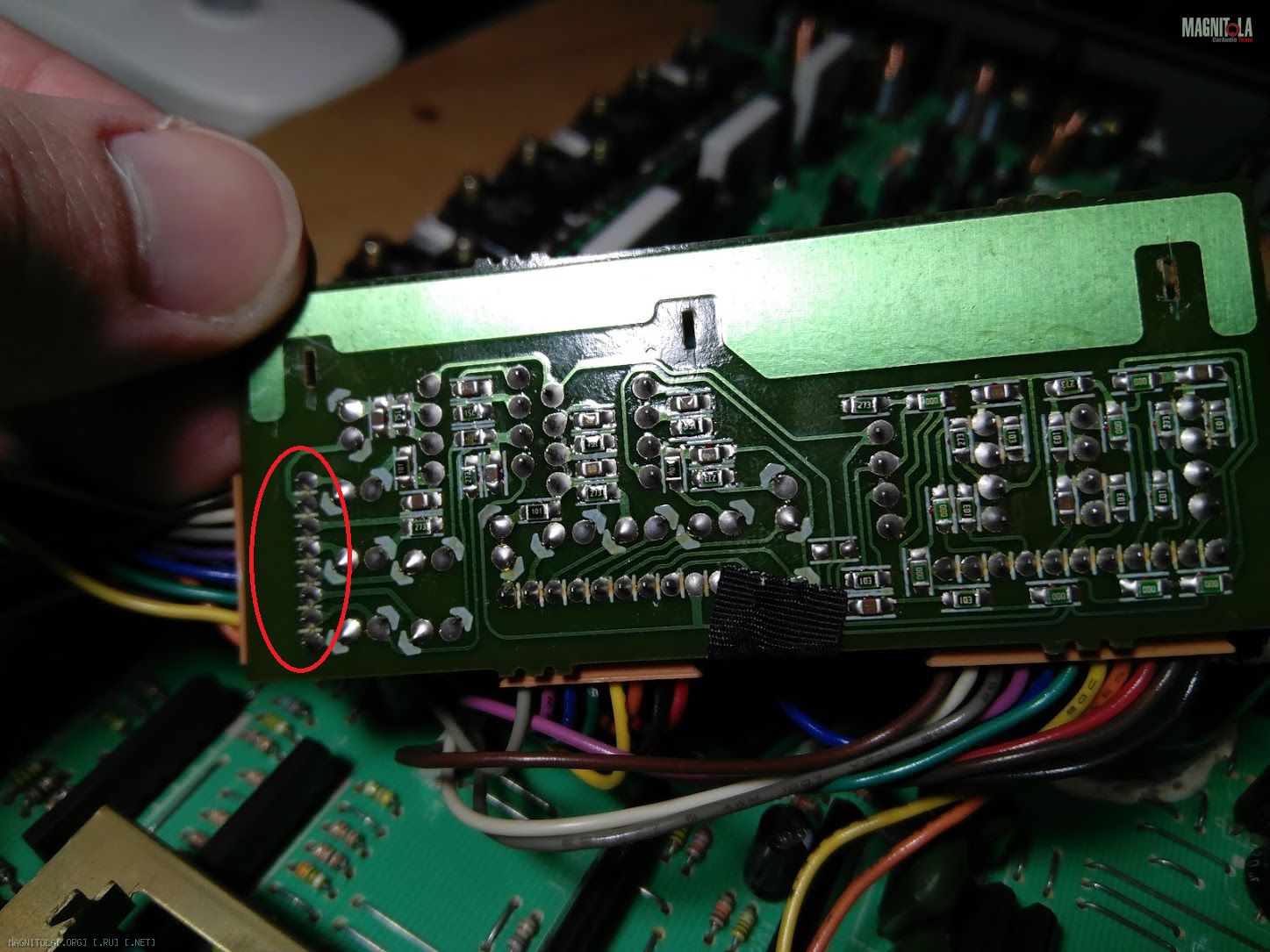

Есть дополнительная плата, я так понимаю, какой то предварительный фильтр на входе.
Так вот когда звук начинает "портиться", если прикоснуться к контактам пальцем - звук восстанавливается на какой то промежуток времени.
Вложение 1188470
Как будто там идёт какое то "накопление блуждающих токов"
http://www.youtube.com/watch?v=tlFU625e7BQ
Никаких трещин на плате пока больше не нашёл.
При испорченном звуке - падает потребление питания.
http://www.youtube.com/watch?v=K0sUHKnCU4g
Вложений: 1
Re: Помогите отремонтировать усилитель Alpine mrv-f300 v12 duo-b
Вложение 1188508 вот здесь на фотке, это наверное шлейф впаян в плату... сплошные трещины... и думаю, они еще много где есть по плате... пока монтаж не приведете в порядок, дальнейшие действия не имеют смысла.
Плюс к тому, разъемы следует расстегнуть и промыть как минимум спиртом или бензином "калоша", а лучше очистителем контактов.
Вложений: 4
Re: Помогите отремонтировать усилитель Alpine mrv-f300 v12 duo-b
Цитата:
Сообщение от

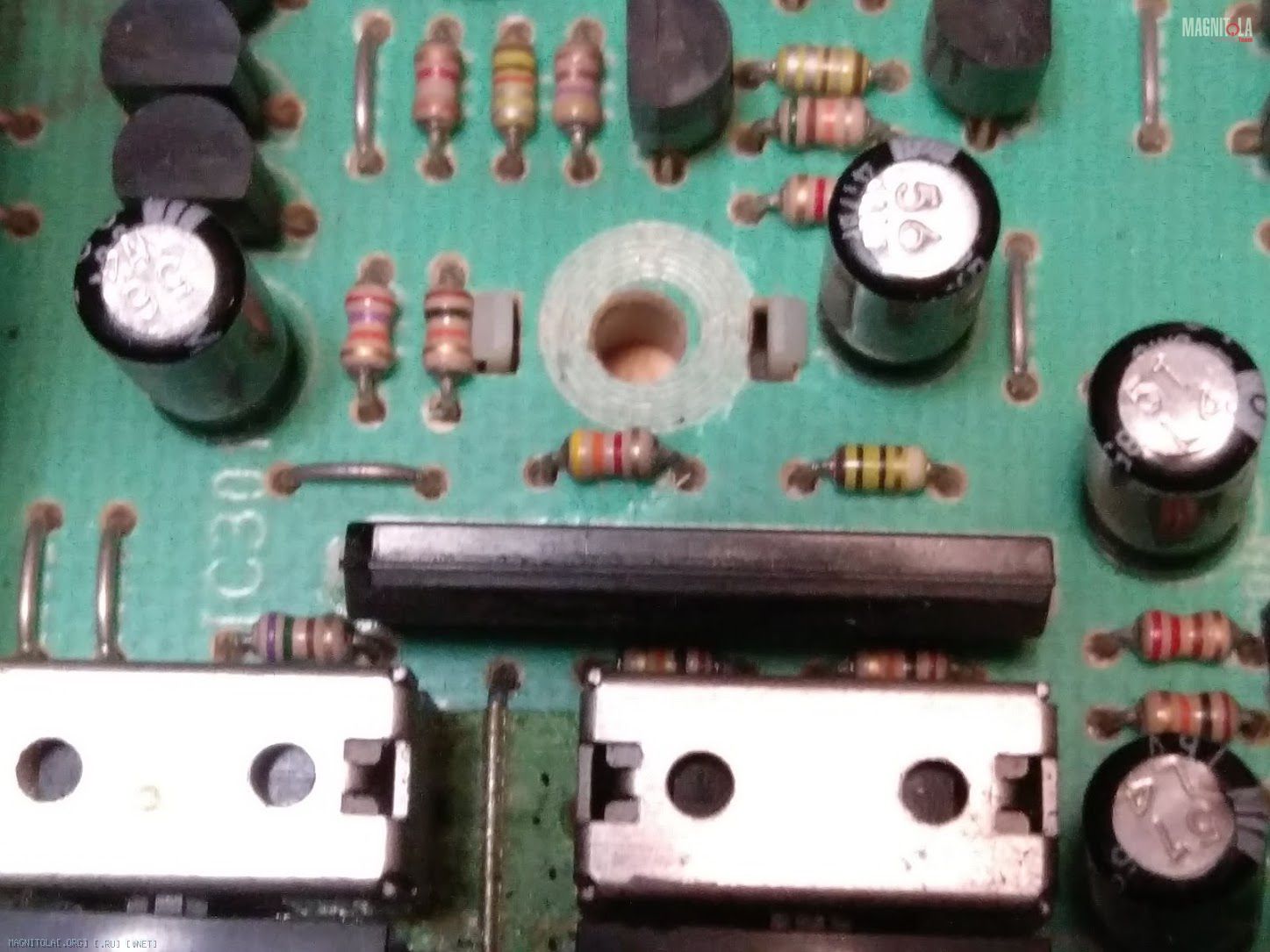

Lexx69 Вложение 1188508 вот здесь на фотке, это наверное шлейф впаян в плату... сплошные трещины... и думаю, они еще много где есть по плате... пока монтаж не приведете в порядок, дальнейшие действия не имеют смысла.
Наверное вы не очень внимательно прочитали моё сообщение, по этому придётся повториться (пояснить):
Цитата:

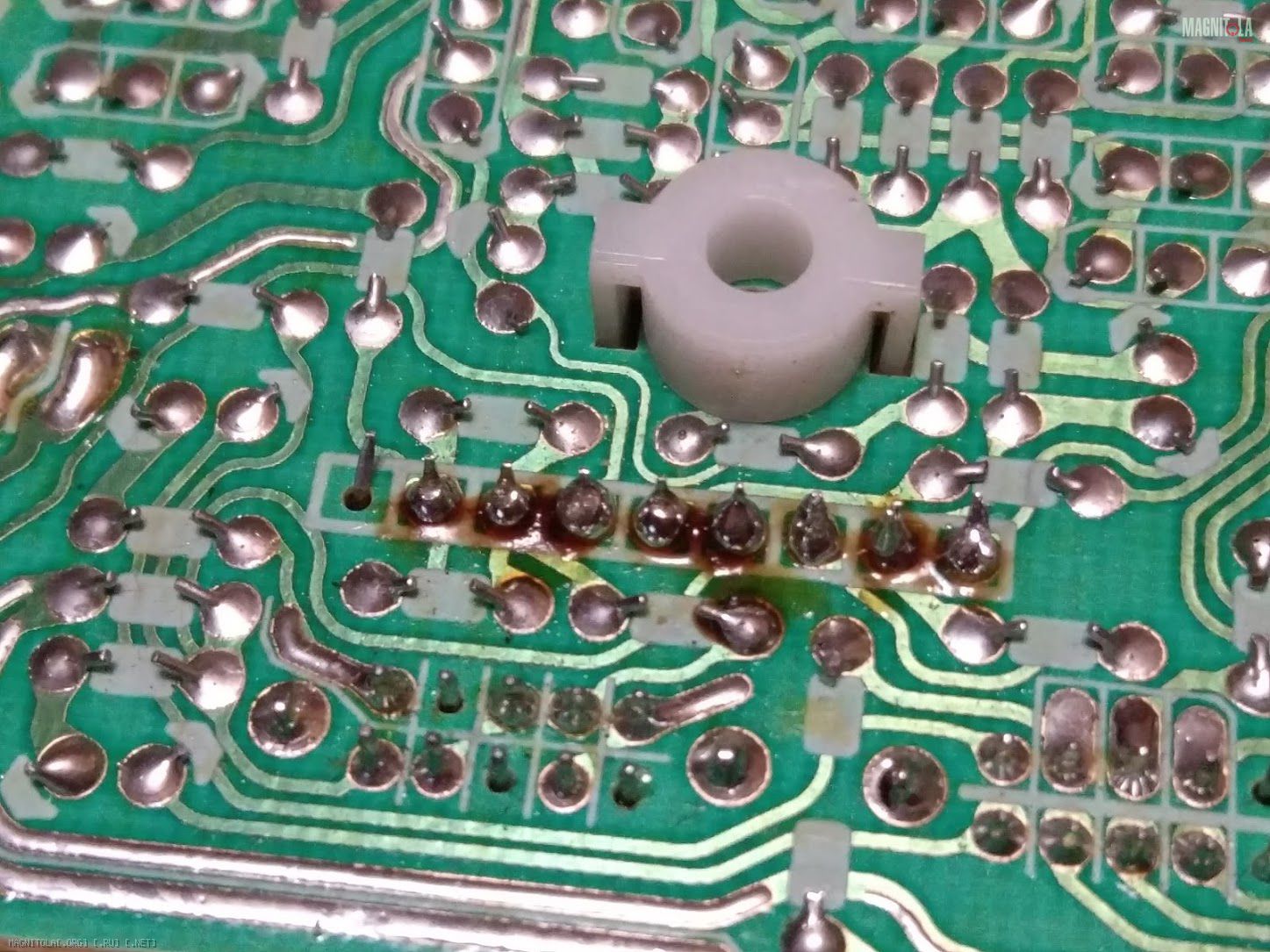

1)Нашёл одну трещину - пропаял деталь.
Вложение 1188514Вложение 1188516
Цитата:
Никаких трещин на плате пока больше не нашёл.
Цитата:
Сообщение от
Lexx69 Плюс к тому, разъемы следует расстегнуть и промыть как минимум спиртом или бензином "калоша", а лучше очистителем контактов.

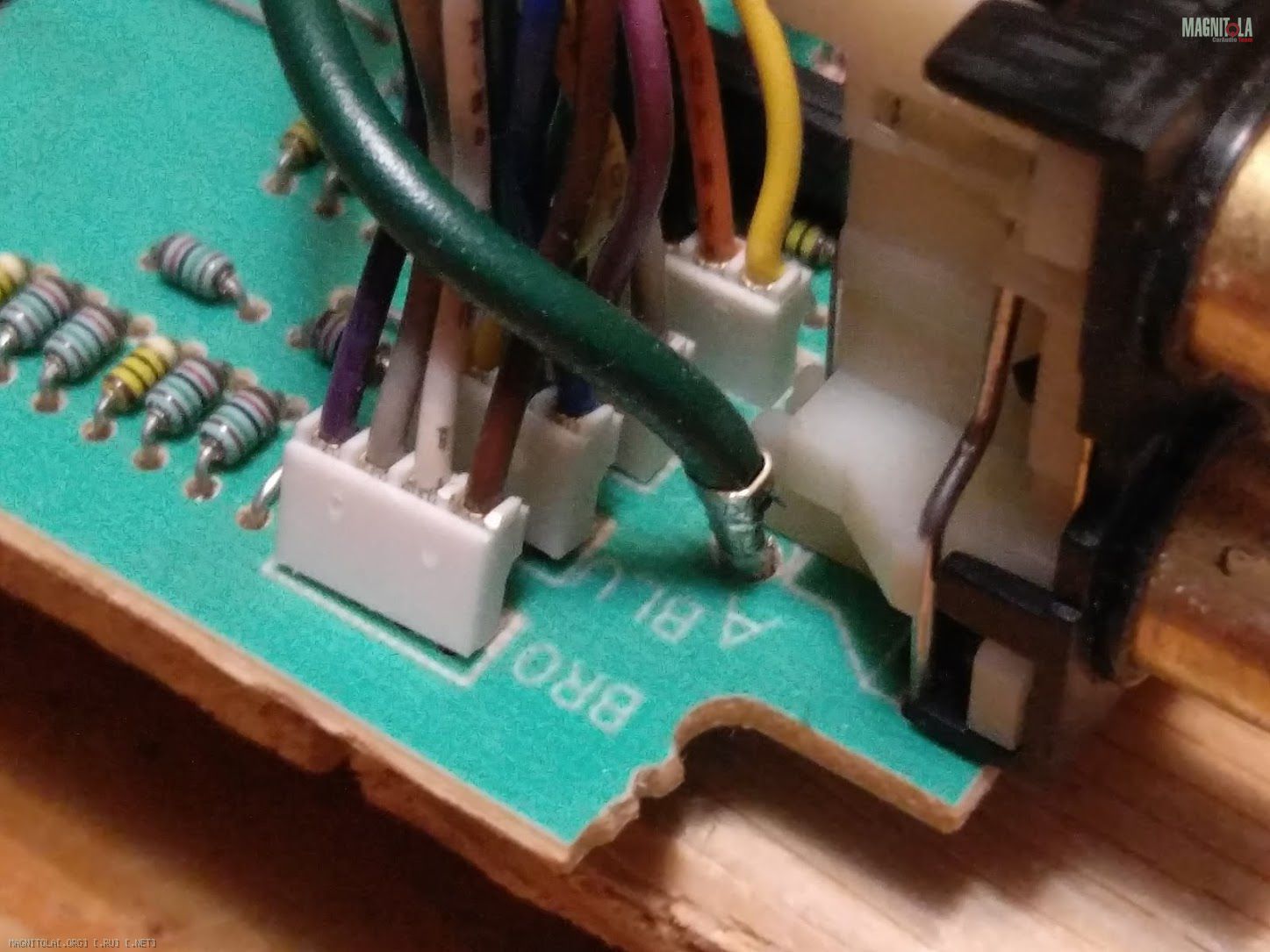

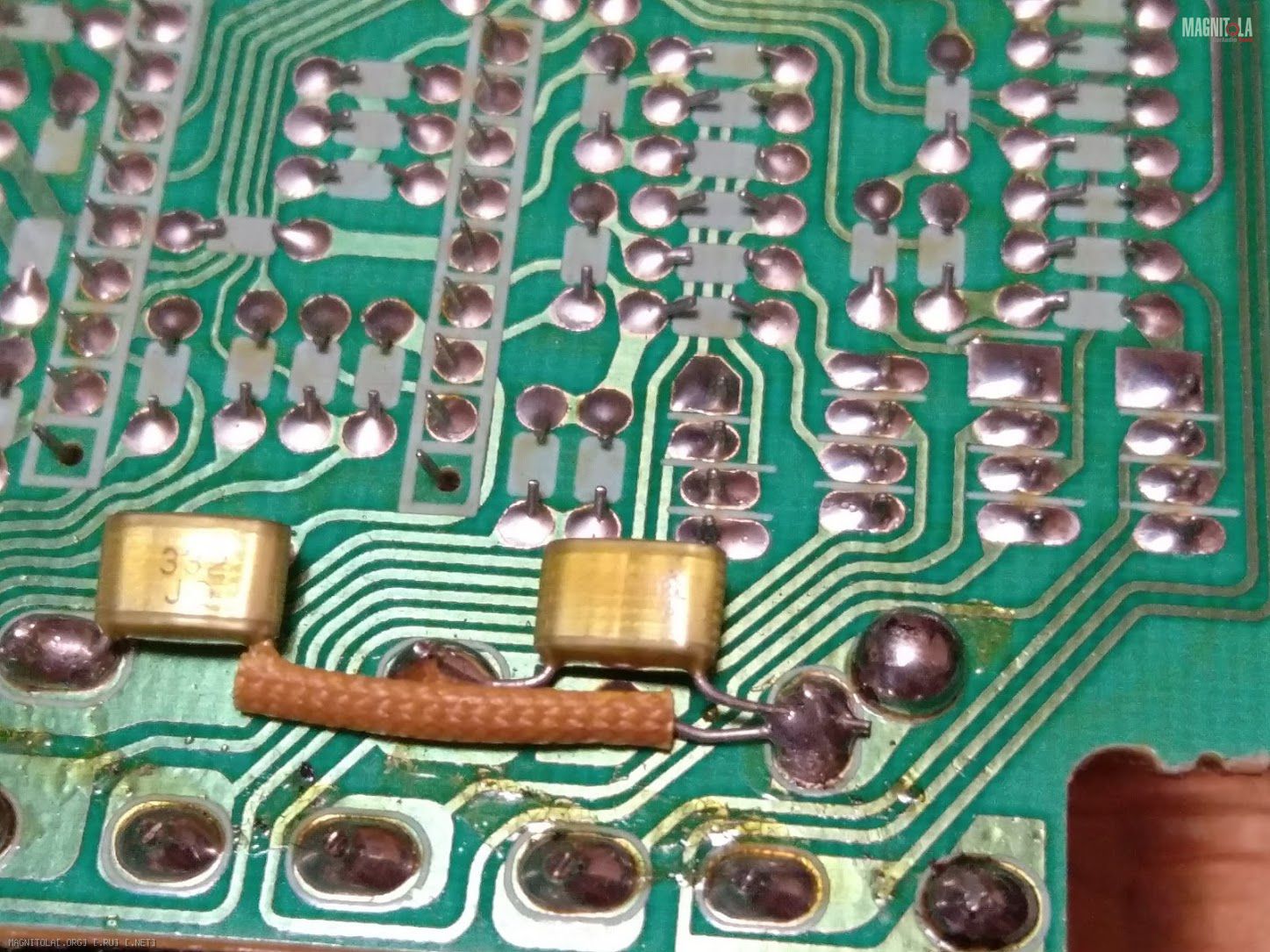

Шлейфы - находятся в другом месте, и визуально с ними всё впорядке
Вложение 1188518Вложение 1188520
Я их расстёгивал, никаких следов окислов или налётов замечено не было.
К видео стоит пояснить, я касался контактов, а не нажимал не них - т.е. это не механическое воздействие. И шевеление проводов и разъёмов не приводят к каким либо изменениям.
Re: Помогите отремонтировать усилитель Alpine mrv-f300 v12 duo-b
Правильно советуют)) промой контакты, обязательно пропаивай, все ОУ на основной плате пропаивай. Если на этой плате что то греется, то и ее пропаивать! Так же не мешало бы проверить конденсаторы на этой плате на предмет соответствия. Как вариант там может помереть и какой нибудь ОУ. И запомни: Никогда не выкручивай гейн в шишку!
