Ремонт ПНа в усилители Soundstream Tarantula-XXX-6500

  1. #11
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    98
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: Ремонт ПНа в усилители Soundstream Tarantula-XXX-6500

    После работы сделаю фото осциллограмок сигнала на ключи с контрольных точек.Начиная с TL494


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #12
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    98
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: Ремонт ПНа в усилители Soundstream Tarantula-XXX-6500

    Подскажите пожалуйста как можно нагрузить ключи ПНа без подключения трансформатора.Стока и истока к плате.Так как без ключей импульс красивый с ключами даже на импульс не похож.На обойх усилителях


  4. #13
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    98
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: Ремонт ПНа в усилители Soundstream Tarantula-XXX-6500

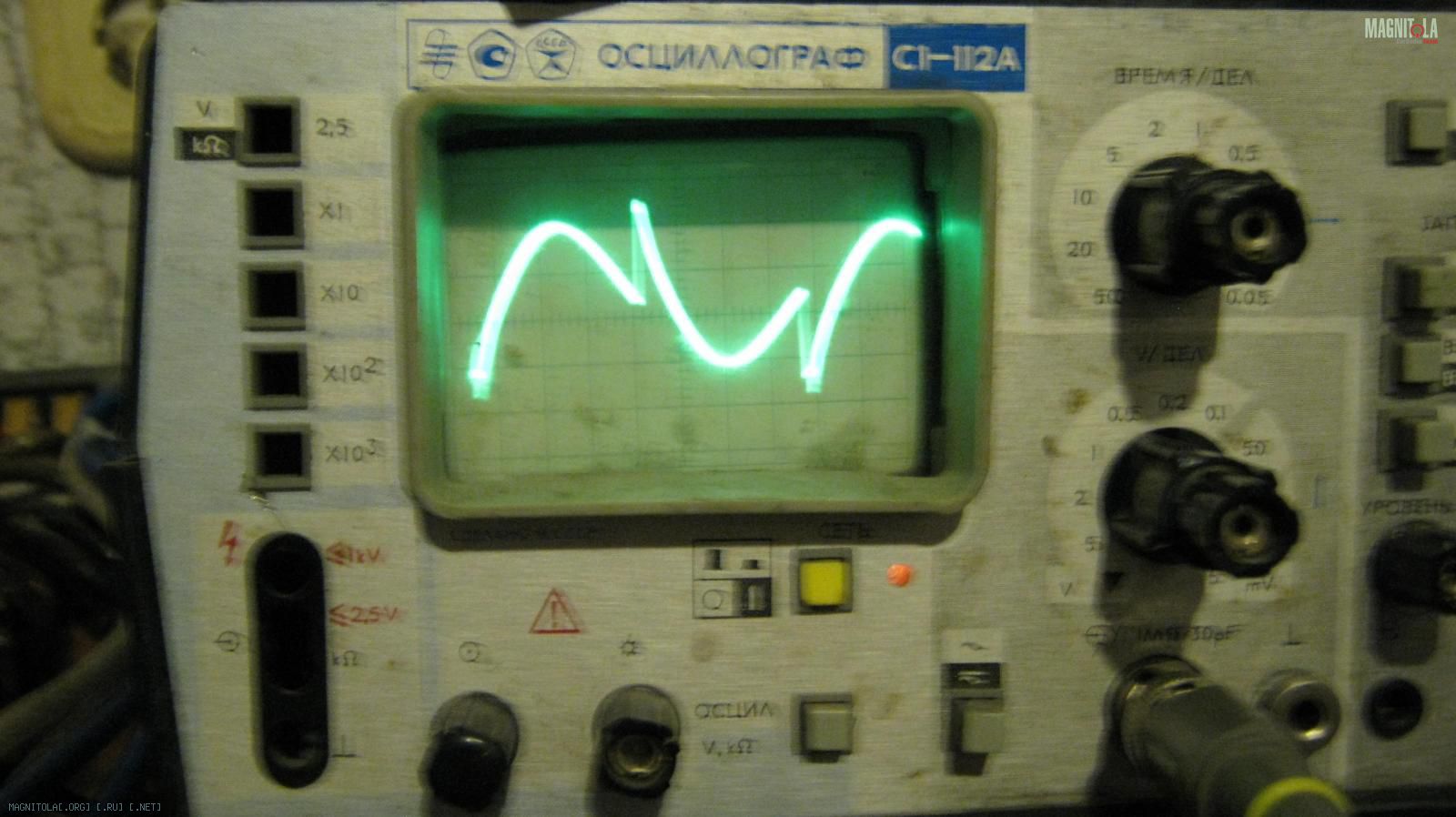

    Первое фото на выходе ключа ПНа.Второе на затворе.Тоже самое и на выходе ШИМ.Завтра постараюсь снять напряжения в этот момент на всех ногах шим модуля.Иногда запускается с ровным сигналом.И при этом пропадает легкий писк трансформаторов
    ШИМ менял не раз.Ключи на выходе ПН новые

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: IMG_0316.jpg
Просмотров: 0
Размер:	142.0 Кб
ID:	1194760   Нажмите на изображение для увеличения
Название: IMG_0317.jpg
Просмотров: 0
Размер:	121.7 Кб
ID:	1194762

  5. #14
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    98
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: Ремонт ПНа в усилители Soundstream Tarantula-XXX-6500

    На то запустилась ли генерация выхода УМ это ни как не влияет

    ---------- Сообщение добавлено 25.12.2017 в 22:16 ----------

    Взял на работе мультиметр APPA 62T.
    Составил такую табличку напряжений на выводах платы ШИМ.
    Без силовых ключей :
    1-7,8
    2-0,03
    3-0,00
    4-0,05
    5-13,2
    6-131
    7-0,04
    8-4,67
    9-4,67
    10-0,02
    11-4,86
    12-0
    13-0
    14-1,7 (писк при касание щюпом при замере)
    15-2,64
    16-4,6
    17-4,6
    18-0

    С ключами (при кривом сигнале на выходе шим и на выходе ключей):
    1-7,8
    2-0,03
    3-0,01
    4-0,01
    5-13,2
    6-131
    7-0,05
    8-0,164
    9-0,180
    10-2,44 (писк при касание)
    11-2,44 (писк при касание)
    12-0
    13-0
    14-1,8(писк при касание)
    15-2,5
    16-3,6
    17-3,6
    18-0
    Похоже вся беда идет по 11 и 10 выводу что приходят на усилитель ошибки шим 16 и 15 нога

    ---------- Сообщение добавлено 26.12.2017 в 00:28 ----------

    Поднял R45/R44 импульс при каждом запуске практически идеален.На выводе шим платы 10 напряжение 0в на 11-5 вольт.Работа разрешина.На выходе шим напряжение 4,7 на 9 и 10 ноге мс.Ну и соответственно 9 и 8 вывод платы и затворах.
    Назрел вопрос.Стоит ли разбираться далее почему так если на входе R44 и R45 как и надо +,-119в.
    Не пойму какой смысл этой цепочки.В случае перекоса по плечам питания оконечника УМ запретить работу ШИМ?


  6. #15
    Активист Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 139291 Аватар для WENQ
    Регистрация
    10.07.2013
    Город/село
    черногорск
    Сообщений
    714
    Спасибо (Раздал)
    899
    Спасибо (Получил)
    1330
    Более 5 лет на форуме

    Re: Ремонт ПНа в усилители Soundstream Tarantula-XXX-6500

    Правильно всё, сказано уже было, если хочешь понять почему так и если есть регулируемый БП снизь питание до 11в и увидишь как закарючки превратятся в нормальный меандр, или нагрузи выход ватт эдок на 500 и увидишь работу хитрейшей штуковины.


  7. #16
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 3944769 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,157
    Спасибо (Раздал)
    37206
    Спасибо (Получил)
    40652
    Ветеран форума

    Re: Ремонт ПНа в усилители Soundstream Tarantula-XXX-6500

    Цитата Сообщение от WENQ Посмотреть сообщение
    Правильно всё, сказано уже было, если хочешь понять почему так и если есть регулируемый БП снизь питание до 11в и увидишь как закарючки превратятся в нормальный меандр, или нагрузи выход ватт эдок на 500 и увидишь работу хитрейшей штуковины.
    +100500!!!


  8. #17
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    98
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: Ремонт ПНа в усилители Soundstream Tarantula-XXX-6500


    Вот и в правду хитро выполнено.Спасибо мужики!!!Я бы еще долго голову ломал.И в правду при понижение напряжения срабатывает стабилизация и меандр становиться нормальным.Правда напруга в плечах питания падает до +,- 97 вольт ,с +,-119 вольт.
    То есть какая то не понятная стабилизация.Или она работает только на пиковых значениях в музыкальном сигнале.Пытаясь в пиках удержать кратковременно напряжение на выходе ПНа?

    ---------- Сообщение добавлено 26.12.2017 в 15:39 ----------

    Испытал как усь себя поведет при 10 вольтах на входе.Первые два раза защита.Третий раз накрылась шимка в цепи низковольтного трансформатора)Не очень четко работает.


  9. #18
    Активист Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 139291 Аватар для WENQ
    Регистрация
    10.07.2013
    Город/село
    черногорск
    Сообщений
    714
    Спасибо (Раздал)
    899
    Спасибо (Получил)
    1330
    Более 5 лет на форуме

    Re: Ремонт ПНа в усилители Soundstream Tarantula-XXX-6500

    Примерно до 1Квт и при хорошем питании и допустимым повышенным ведёт себя вполне что то сабилизирует а вот при просадах также как и все. не должен был накрыться вспомогательный он для этого и стоит чтобы конец не накрылся при провалах, что то у тебя не так , как работает D класс , как запускается, не он ли случаем попискивает при включении? ещё раз напишу что выход не должен запускаться без входного сигнала.


  10. #19
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    98
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: Ремонт ПНа в усилители Soundstream Tarantula-XXX-6500

    Все норм выход без сигнала не стартует.Писк именно от трансформаторов.Но еле уловимый.Как будто намотка не плотная.И есть только при нормальном напряжение на входе когда меандр становиться кракозяброй.Когда понижаешь напряжение и меандр обретает нормальную форму писк пропадает .
    ШИМ заменил все работает включая защиту от пониженного напряжения .ШИМ была запаяна из за неимения лучшего на тот момент из тех что были с перевернутой маркировкой.Вполне реально что она поддельная и не соответствует заявленным параметрам.Ну и плату от флюса отмыл.

    ---------- Сообщение добавлено 26.12.2017 в 19:44 ----------

    Меандр в цепи низковольтного трансформатора тоже кривой при 14 вольтах.При понижение так же становиться более мене ровным.


  11. #20
    Активист Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 139291 Аватар для WENQ
    Регистрация
    10.07.2013
    Город/село
    черногорск
    Сообщений
    714
    Спасибо (Раздал)
    899
    Спасибо (Получил)
    1330
    Более 5 лет на форуме

    Re: Ремонт ПНа в усилители Soundstream Tarantula-XXX-6500

    Тоже стабильный но +-15в', ну раз только если к уху прижать забудь
