Залудить и пропаять.Можно тоненький проводок поверх припаять,одну жилку... Фото слишком забликованное.Трудно определить....походу это земляной полигон кроссовера,там еще резистор на базу транзистора должен быть подтянут.
Такое иногда от попадания +12 вольт на массу соединительного кабеля случается

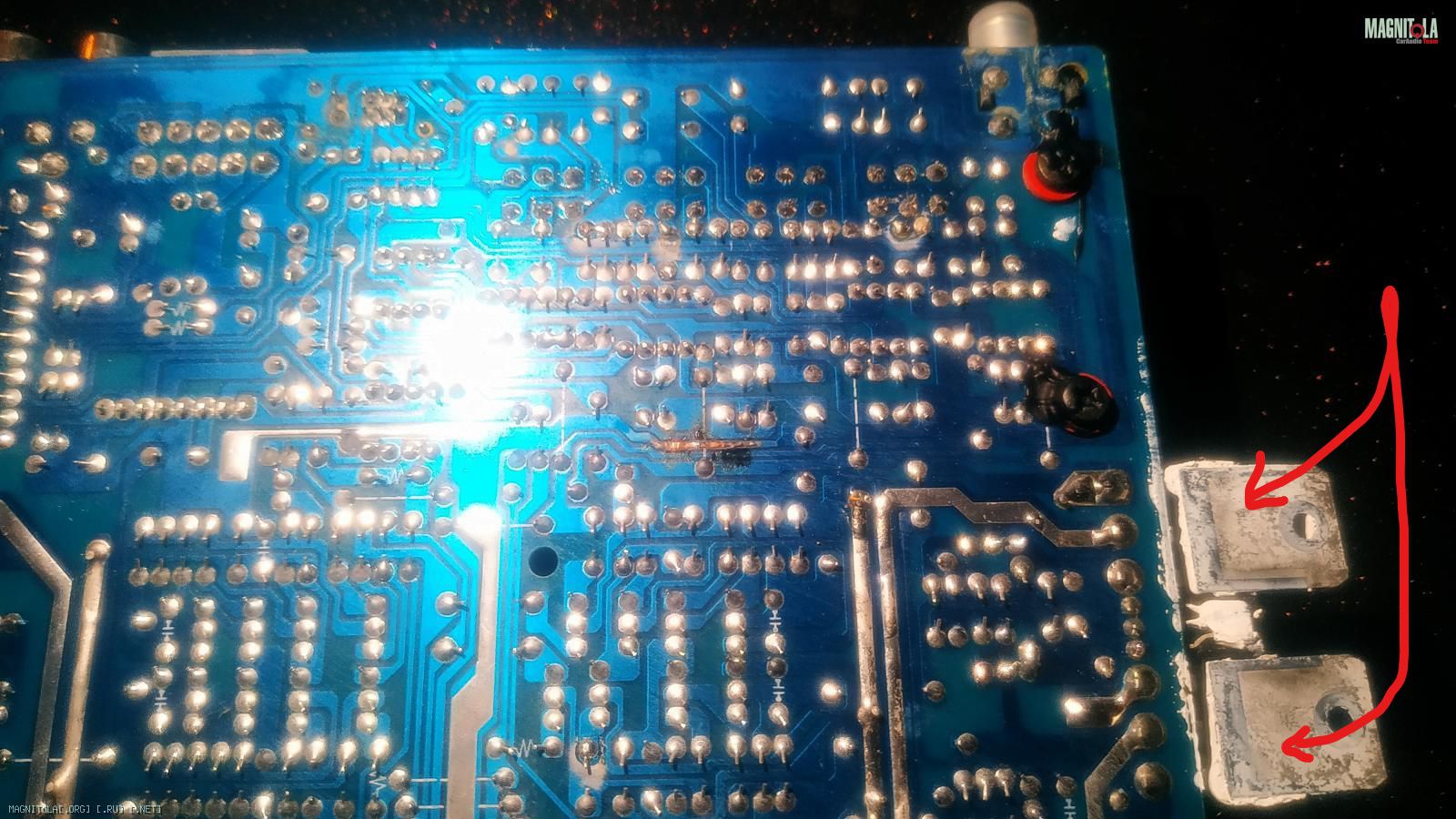

Похоже транзисторы перегреты,термопаста темновата...Вложение 1289987
прозвони их на короткое замыкание между выводами.

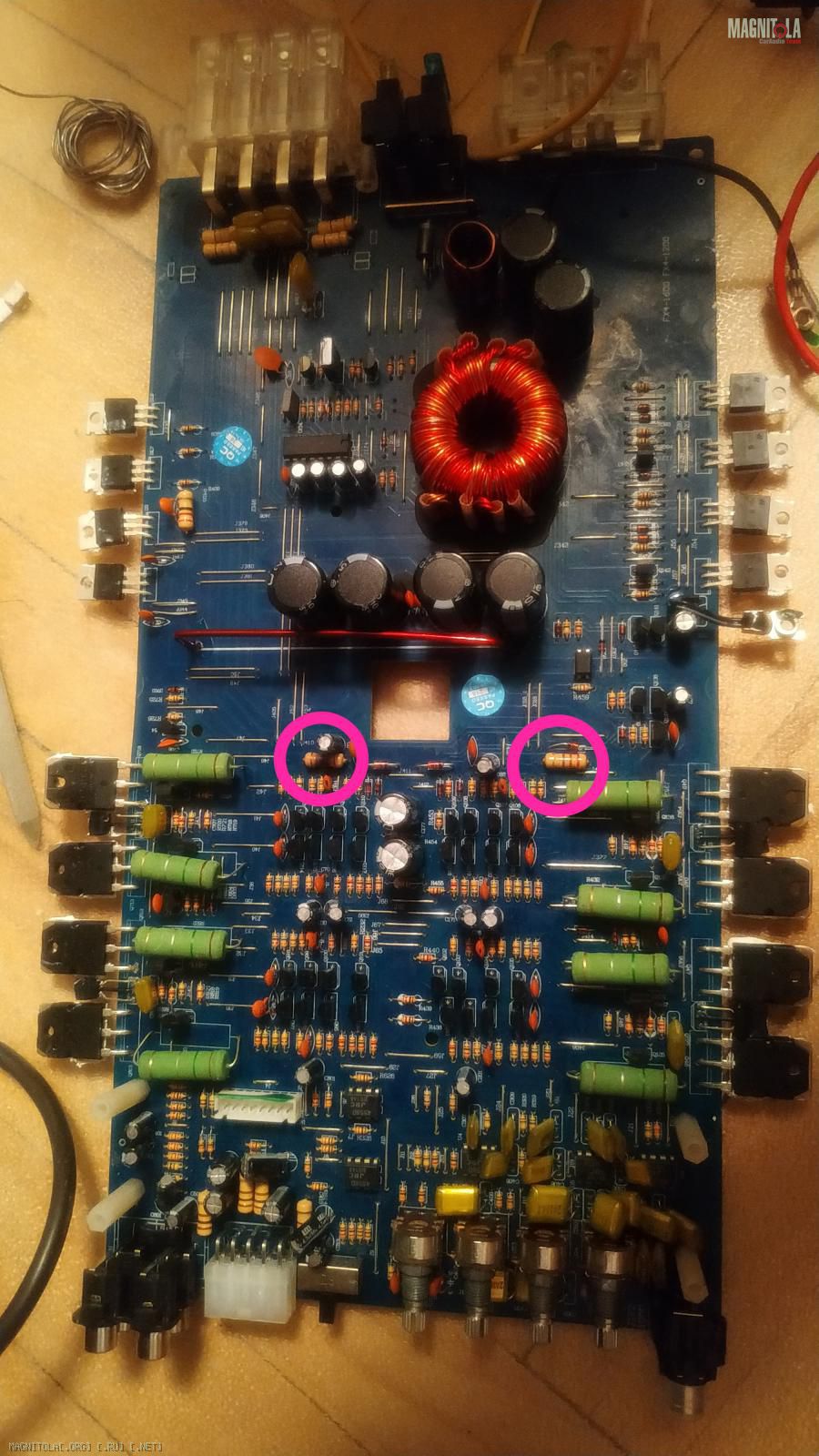

На данный момент: пропаял сомнительные места, почистил от окислов, восстановил сгоревшую дорожку, с льно гребтся два транзистора. Слишком сильно
Вложение 1290093
Не транзистора а резистора. Это балластные резисторы в параметрическом стабилизаторе, им греться по природе положено. Напряжение на стабилитронах сколько?
балластные резисторы таких параметрических стабилизаторов +/-15в в автомобильных усилителях греются всегда.Цитата:
Сообщение от Nikityza
Один уже подгоревший, правильнее их оба заменить на новые, керамические 3-5 ватт и установить над платой, чтоб лучше шёл процесс естественного охлаждения, а не как в заводском варианте вплотную на плату.
Я понимаю что они должны греться, но наверное не до такой степени, чтоб обжигать пальцы. На стабилитроне ближе к подгоревшему резистору 5v а у нижнего стабилитрона 14.9v
Какой то операционник отправился в мир иной... скорее всего...
уже начал искать радиодетали, и сразу возник вопрос.. где щас в Москве продают радиодетали в розницу, да еще и по адекватной цене, а совсем в идеале в районе шоссе энтузиастов, или хотя бы в ВАО
---------- Сообщение добавлено 20.08.2019 в 17:37 ----------
по стабилитронам ситуация следующая. Если разорвать спаянную дорожку, то на одном +14.9 на втором -14.9, в случае если дорожка спаянная, то на одном +14.9 на втором -5
Спаивай эту дорожку и теперь щупай пальцем корпуса ОУ, дохлый возможно выкажет свою трупность повышенной температурой.Цитата:
Сообщение от Nikityza
Можно и мультиметром потыкать по выходным ножкам ОУ, на дохлятине будет постоянка на выходе...

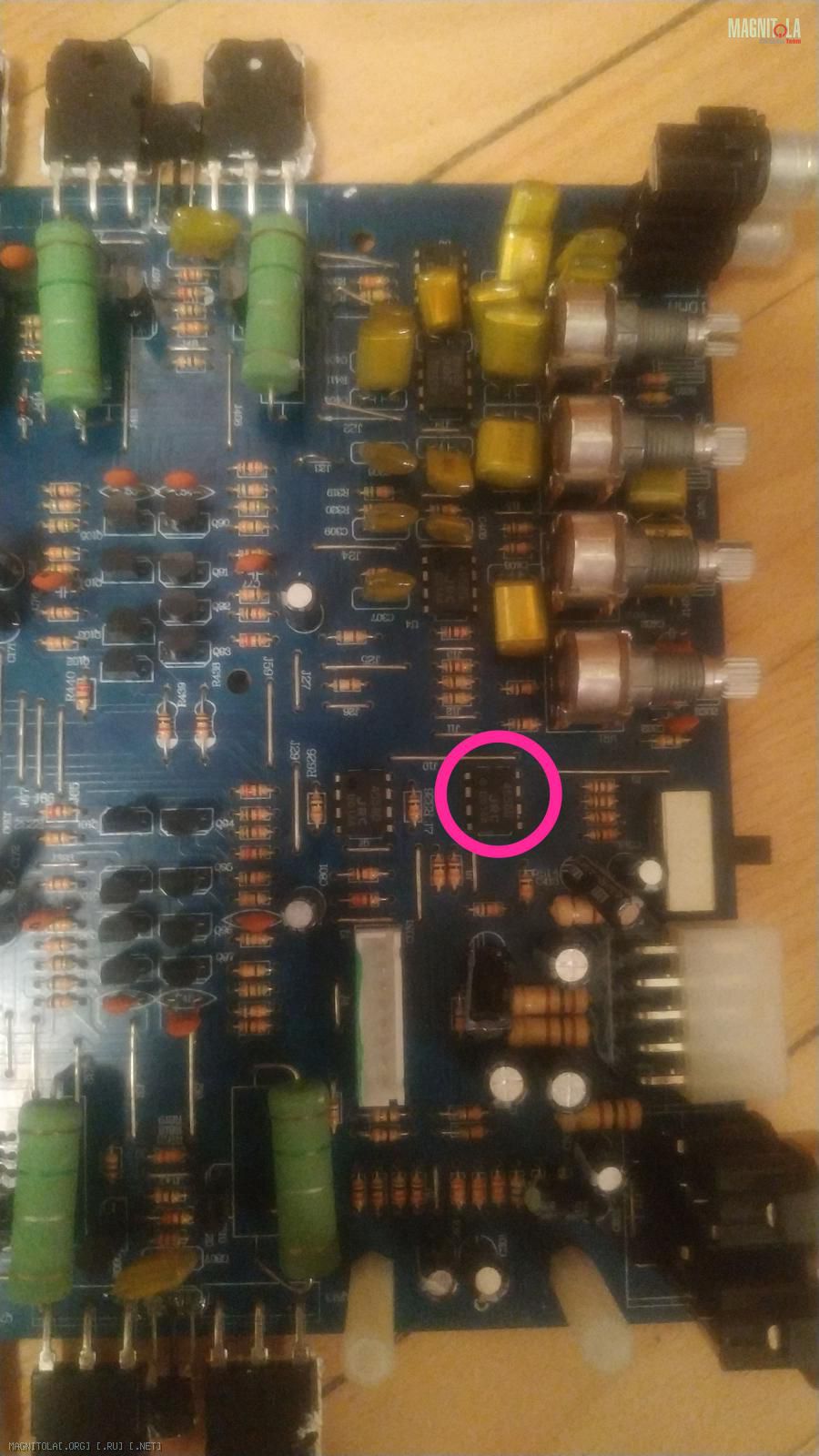

В общем по нагреву определил благодаря подсказкам *Reject* мертвичинкуЦитата:
Сообщение от FFZ
Вложение 1290193
