нет звука на 3-х каналах из 4-х
Всем привет! Купил у друга усь spl 4 канала, усь этот работал, все было огонь, друг захотел сменить усь, и я выкупил его у друга. Потом он пролежал у меня примерно 1.5 года на даче, и тут я решил его подключить, и выяснилось, что не работают 3 канала.
На 3м канале звук идет, все ок.
На 4м звука нет.
На 2м при подключении динамика диффузор втягивается, ну или вытягивается
На 1м канале звука нет.
Усь не вскрывался, с пломбой, при мне он работал, то есть покупал я его заведомо рабочим. При вскрытии зрительно не наблюдается ничего не обычного, запаха гари также не наблюдается.
Ремонтировать буду сам, вопрос в том, что прозванивать/проверять?

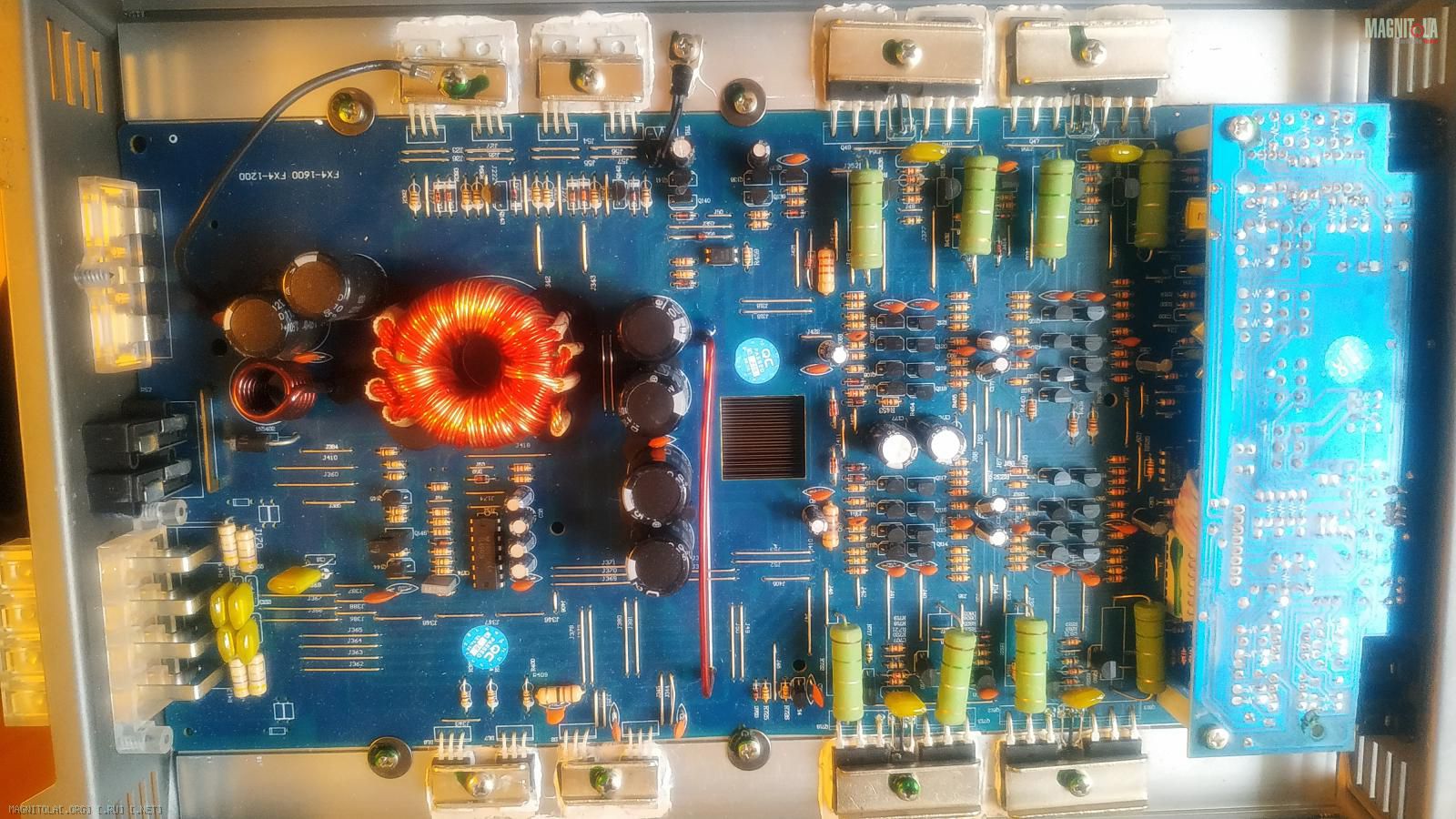

Вложение 1289915

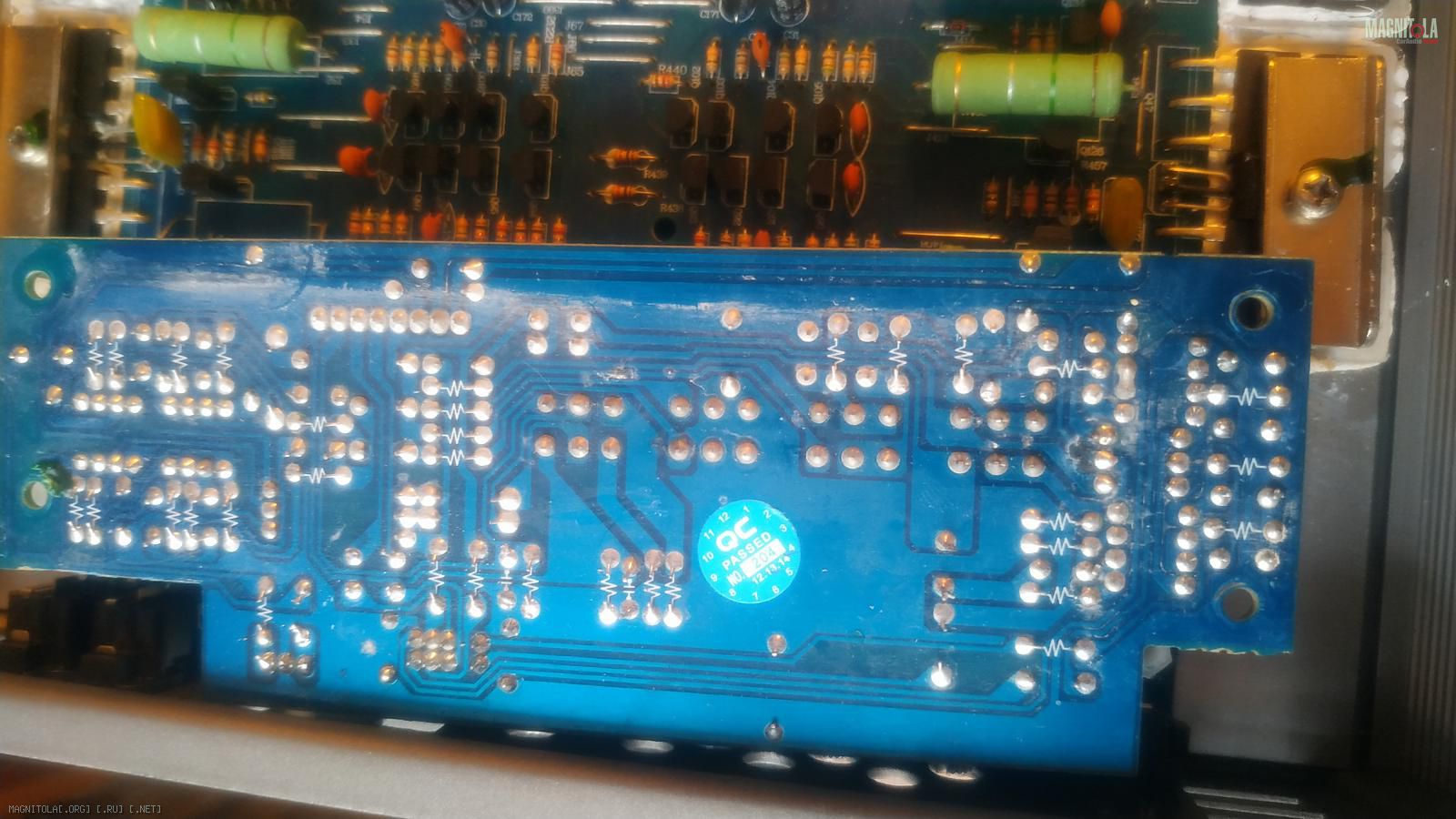

Вложение 1289917
Re: нет звука на 3-х каналах из 4-х
Как минимум Мультиметр, осциллограф, генератор и опыт в ремонте электроники есть???
Re: нет звука на 3-х каналах из 4-х
Есть только мультиметр. Там скорее всего чет простое отхлебнулось, т.к. до того как он пролежал 1.5 года он был полностью исправен
Re: нет звука на 3-х каналах из 4-х
Если включился,то блок питания работает.Остается убедиться в присутствии всех напряжений питания. На плате кроссовера заметны следы окисления ,нужно полностью разобрать и посмотреть на наличие окислов, с обратной стороны.Всего усилителя.
Следы окисления смыть спиртом. осмотреть пайки. На фото видно подогретый резистор - проверить его на исправность и пайку..
Re: нет звука на 3-х каналах из 4-х
Ну для усилителей в таком конструктиве бывает куча фокусов...
Разобрать, пропаять обе платы, без разбор, просто освежить все пайки. переключатели и разъёмы пробрызгать очистители контактов.... Не поможет, дальше уже думать.
Re: нет звука на 3-х каналах из 4-х
То есть для начала тупо грею каждую точку пайки пока олово не расплавится и перехожу к следующей точки пайки, так?
---------- Сообщение добавлено 18.08.2019 в 21:36 ----------
Кстати, не помню какой канал точно, но вроде 2й при переключении lpf/hpf диффузор динамика просто резко дергается
---------- Сообщение добавлено 18.08.2019 в 21:37 ----------
Цитата:
Сообщение от
Rejekt Если включился,то блок питания работает.Остается убедиться в присутствии всех напряжений питания. На плате кроссовера заметны следы окисления ,нужно полностью разобрать и посмотреть на наличие окислов, с обратной стороны.Всего усилителя.
Следы окисления смыть спиртом. осмотреть пайки. На фото видно подогретый резистор - проверить его на исправность и пайку..
А какой резистор вызывает вопросы? Не обратил внимания
Вложений: 1
Re: нет звука на 3-х каналах из 4-х

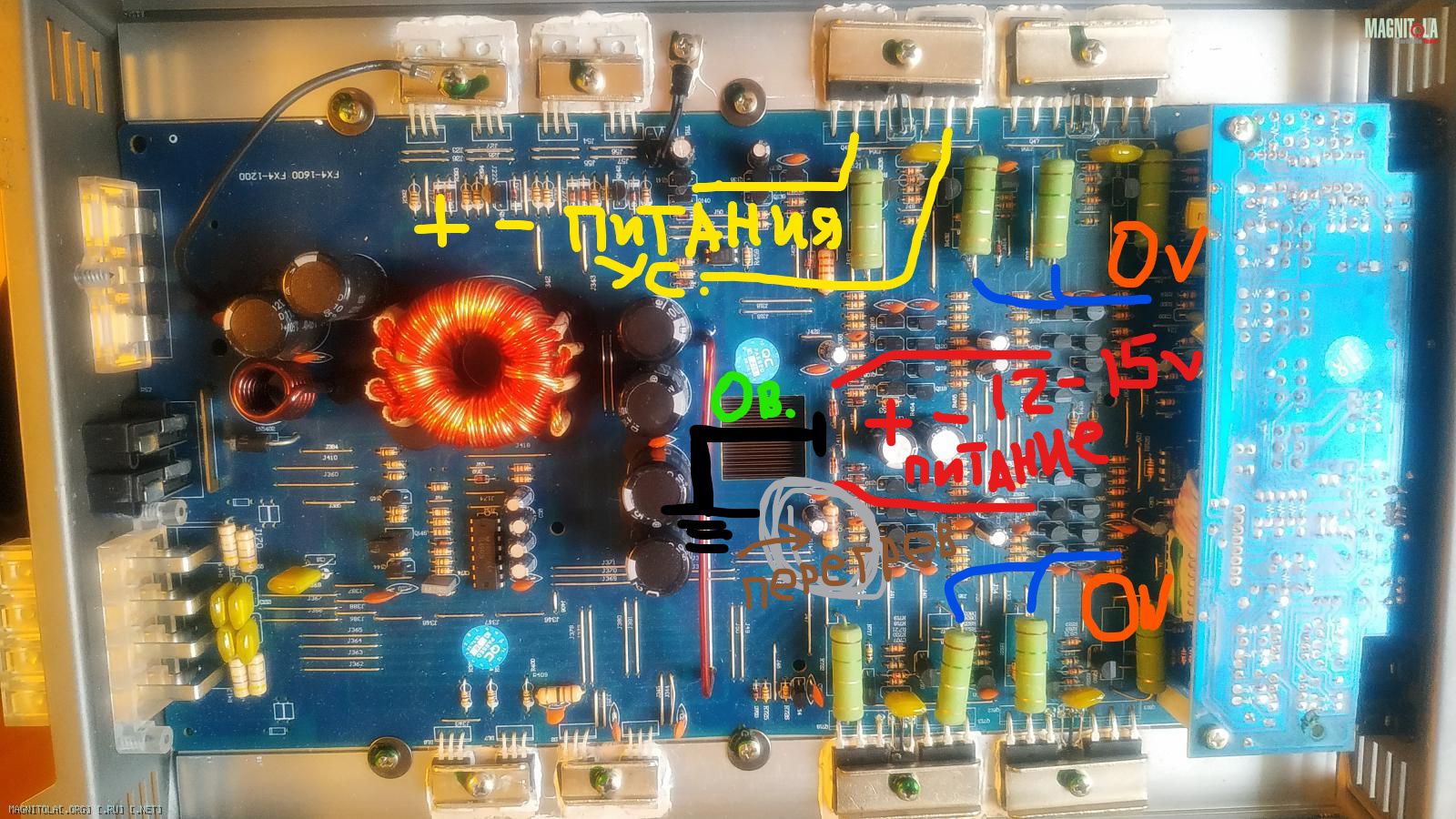

Сам по себе усилитель типовой ланзар.Вложение 1289969
Серым кружком обвел, центр резистора темноват.
Снимай плату из корпуса и фото выкладывай.

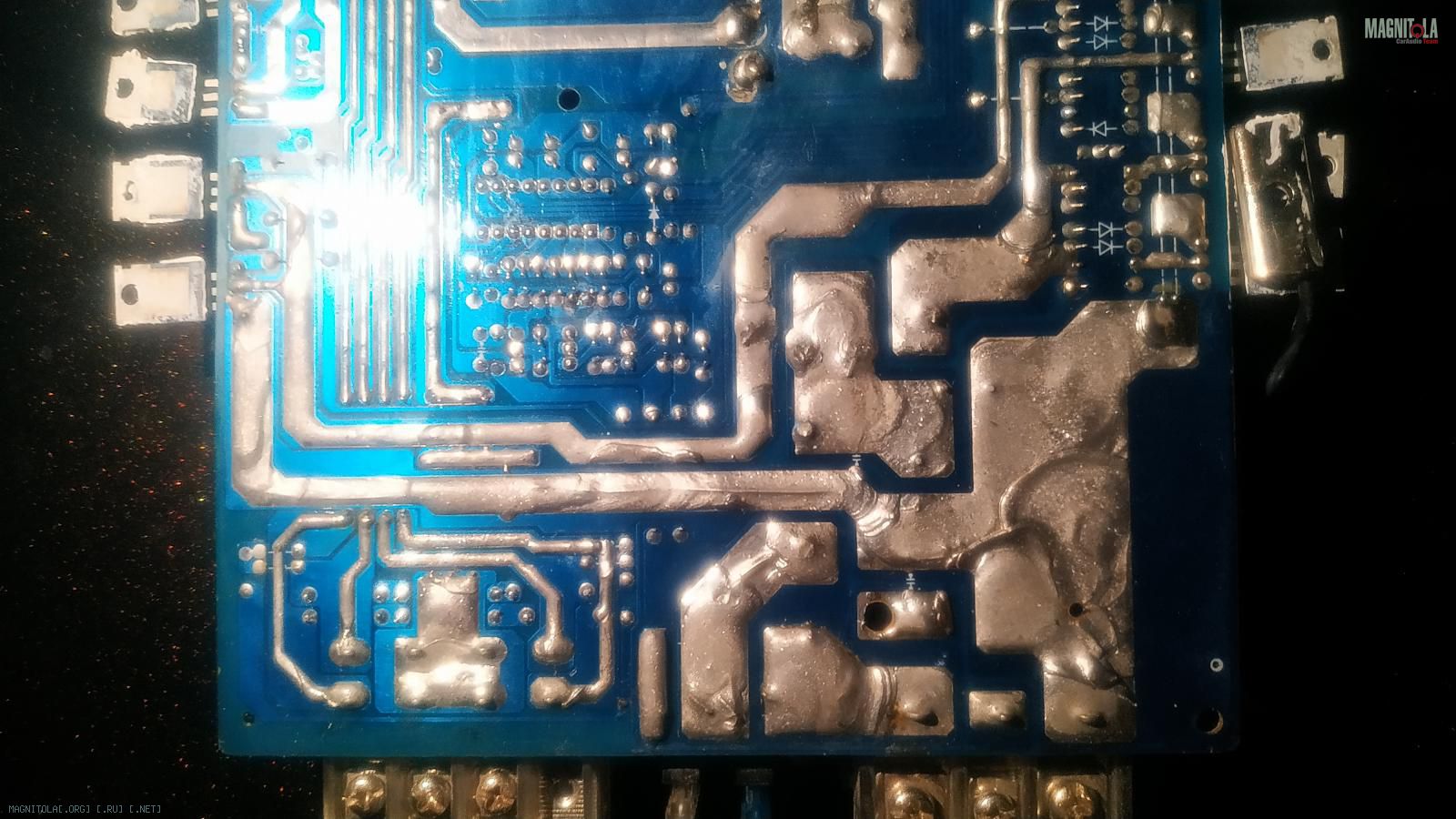

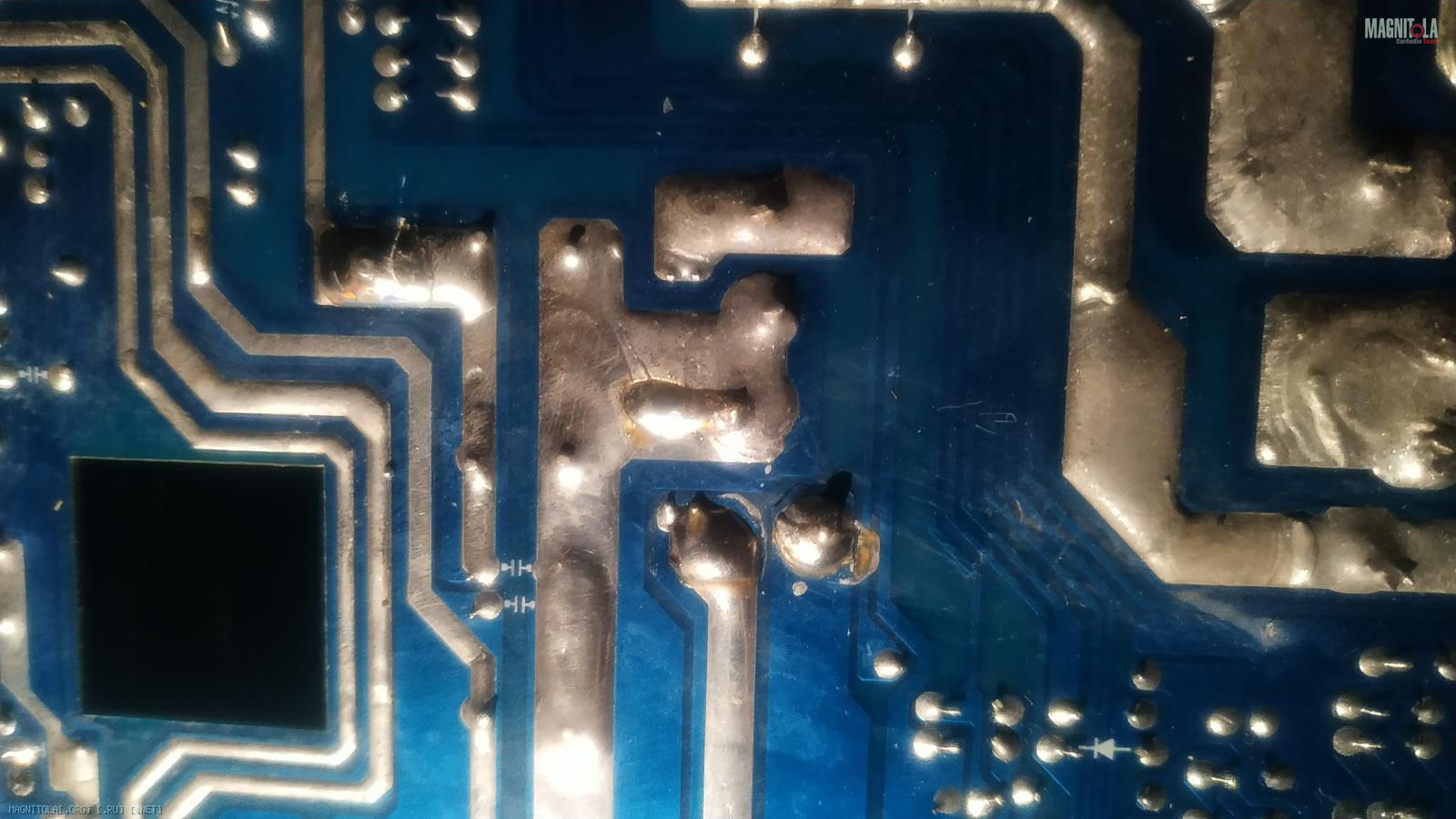

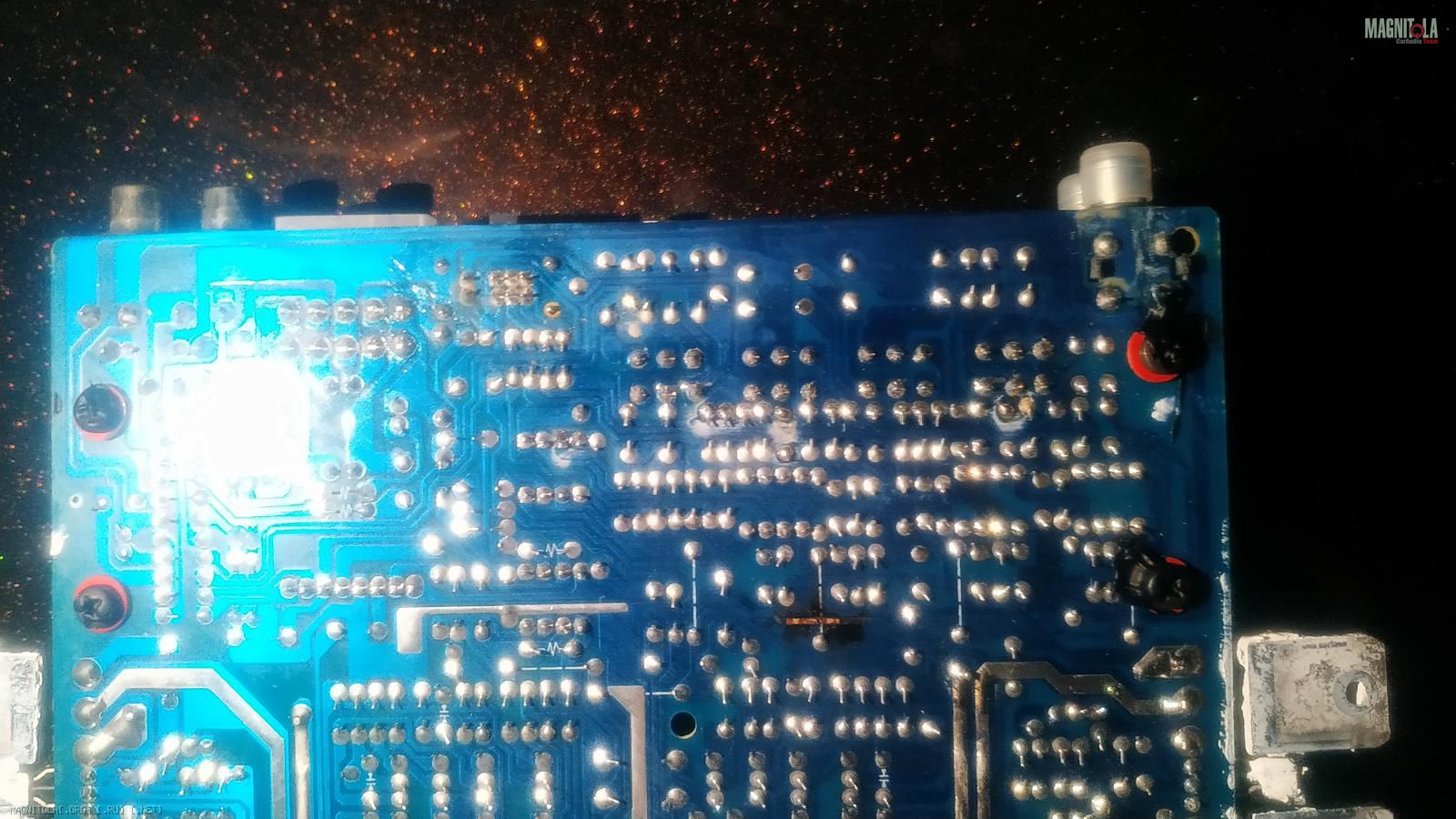

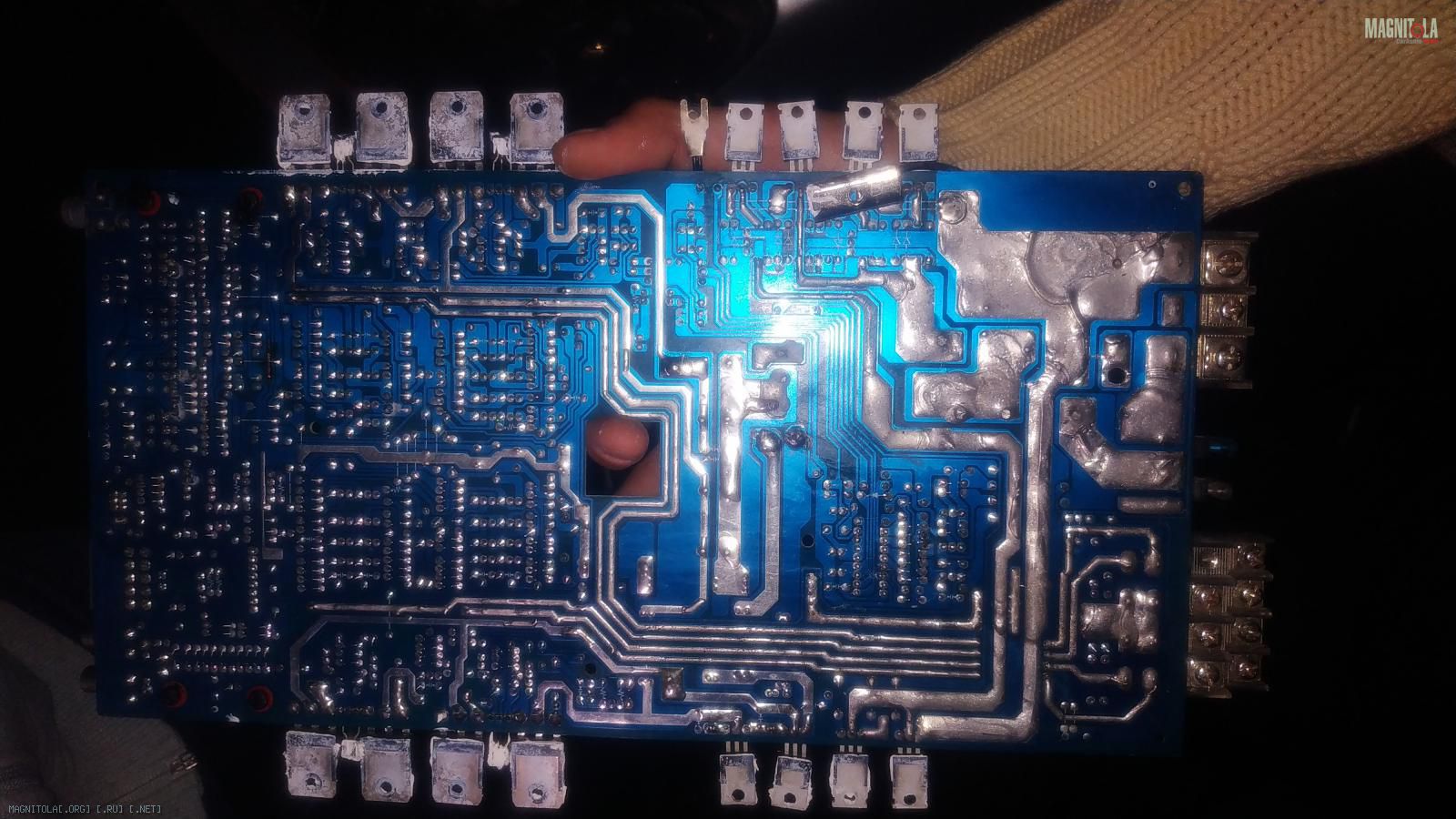

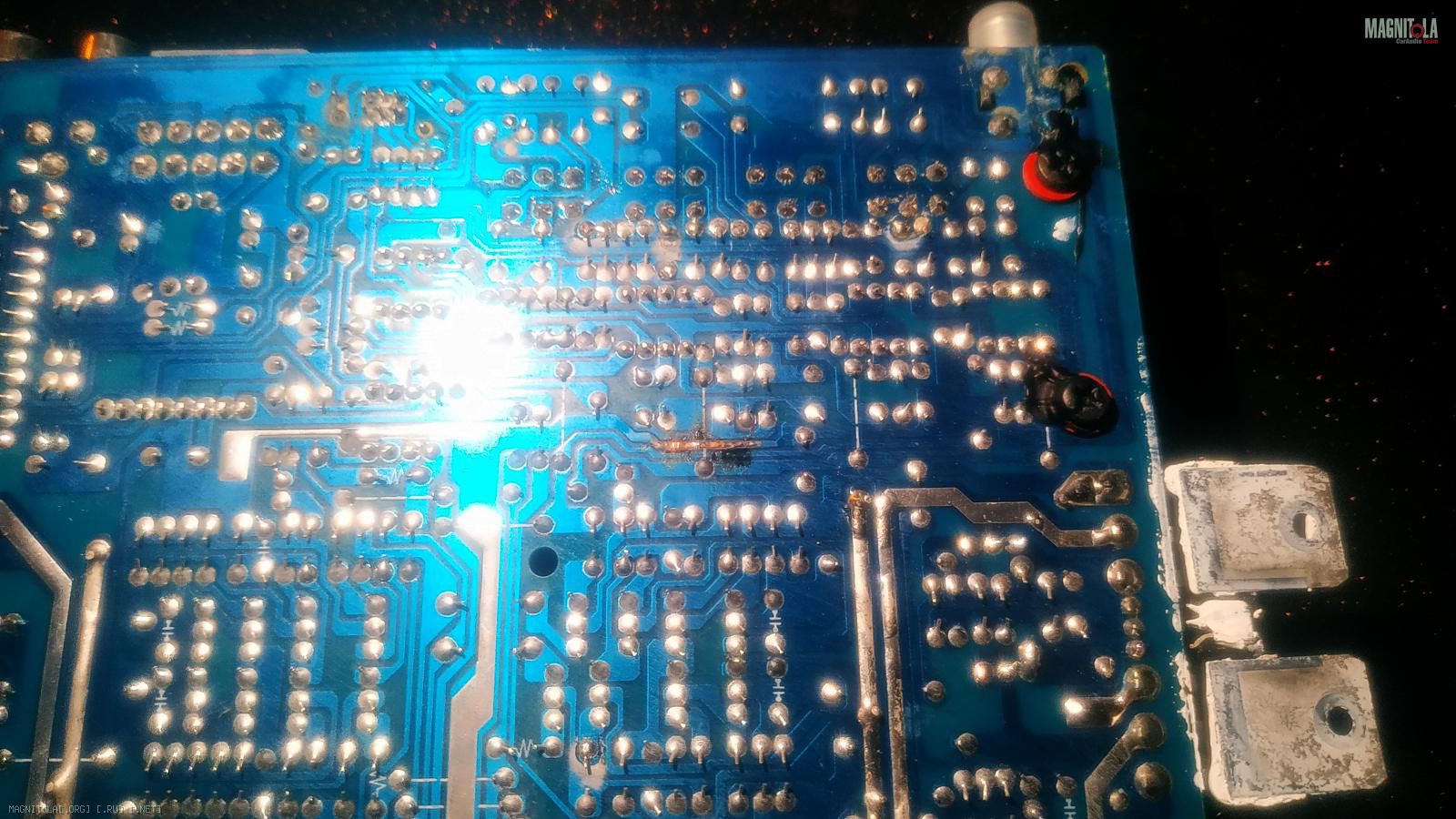

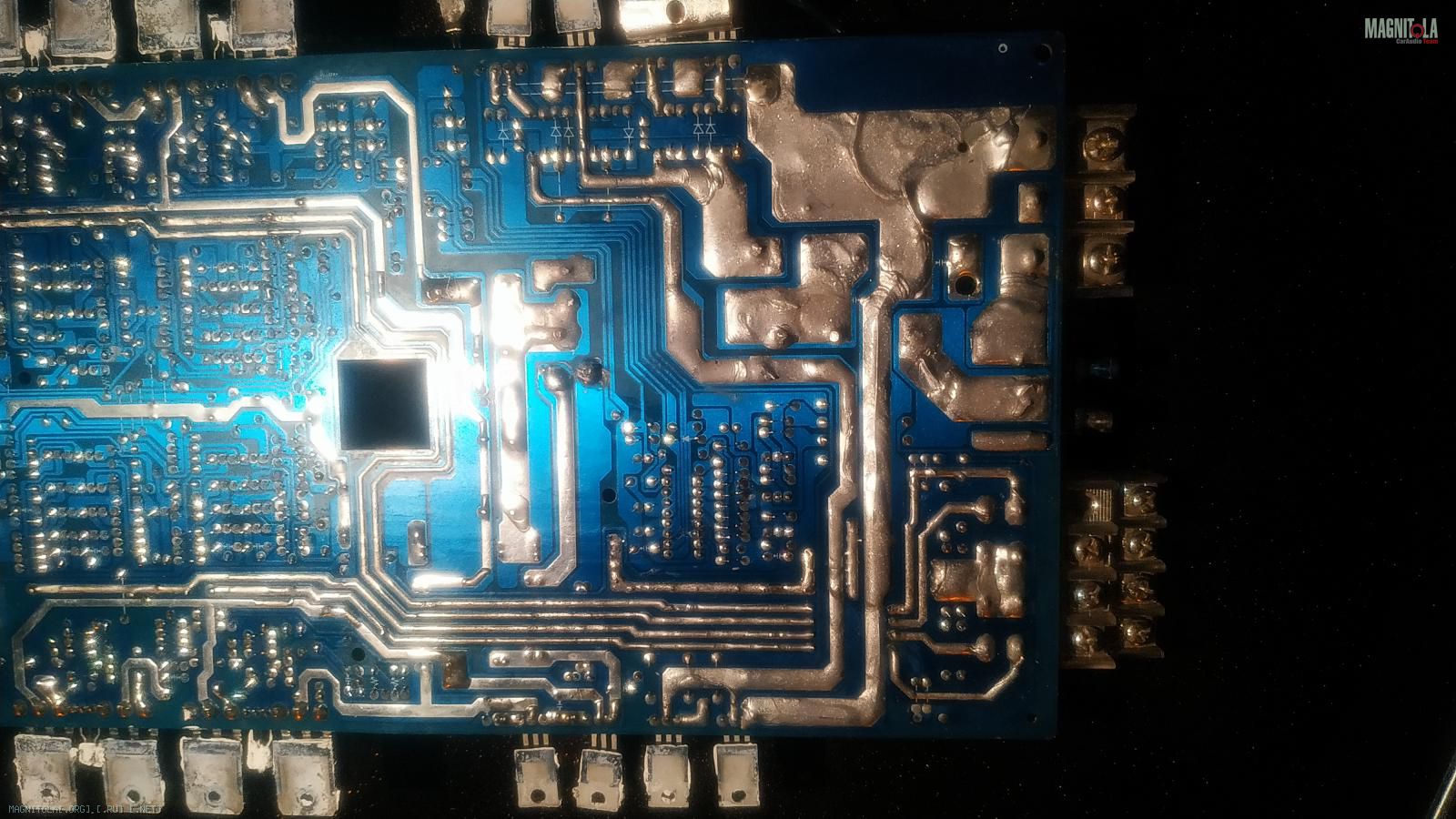

Вложений: 7
Re: нет звука на 3-х каналах из 4-х
Вложений: 1
Re: нет звука на 3-х каналах из 4-х

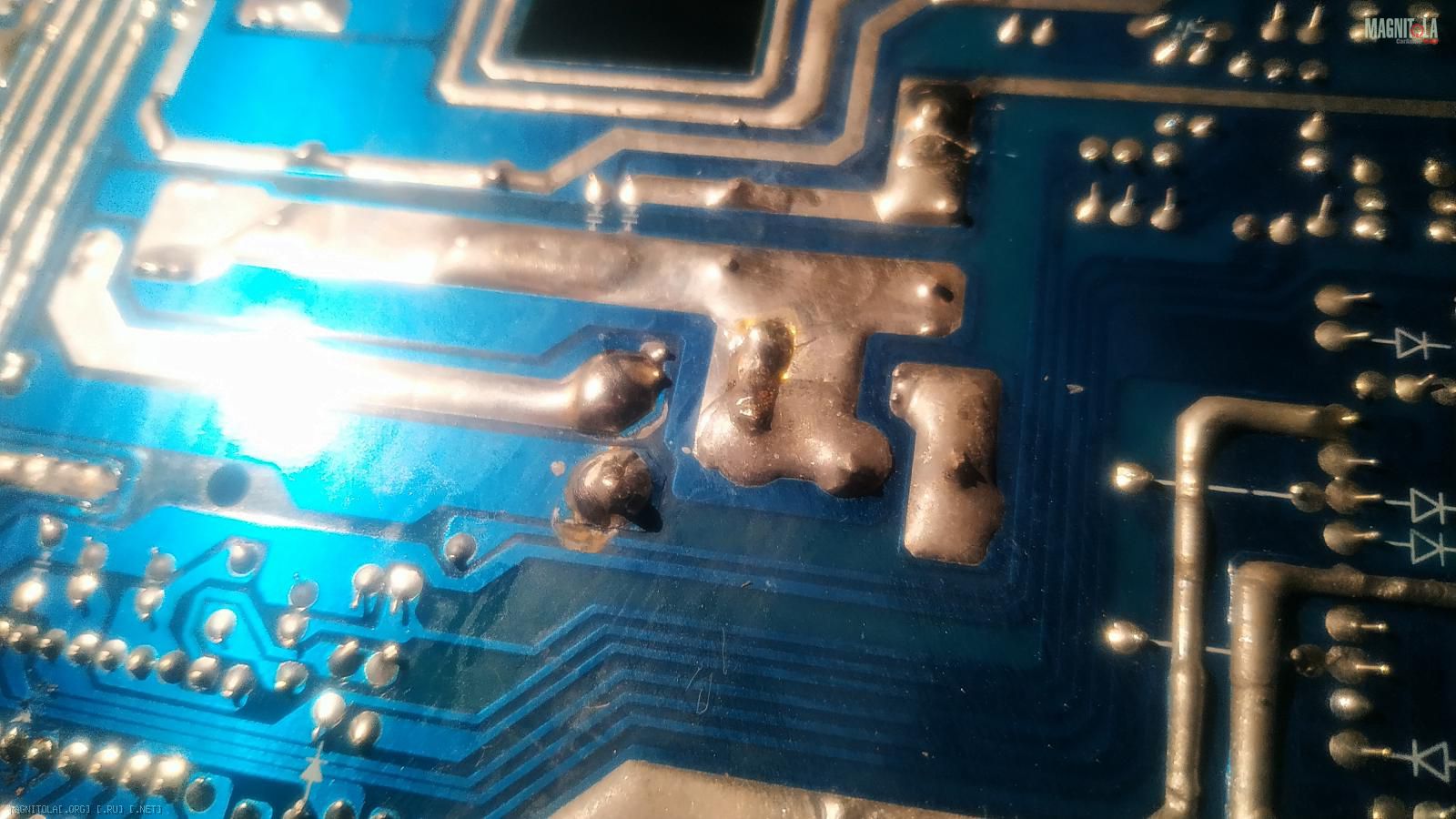

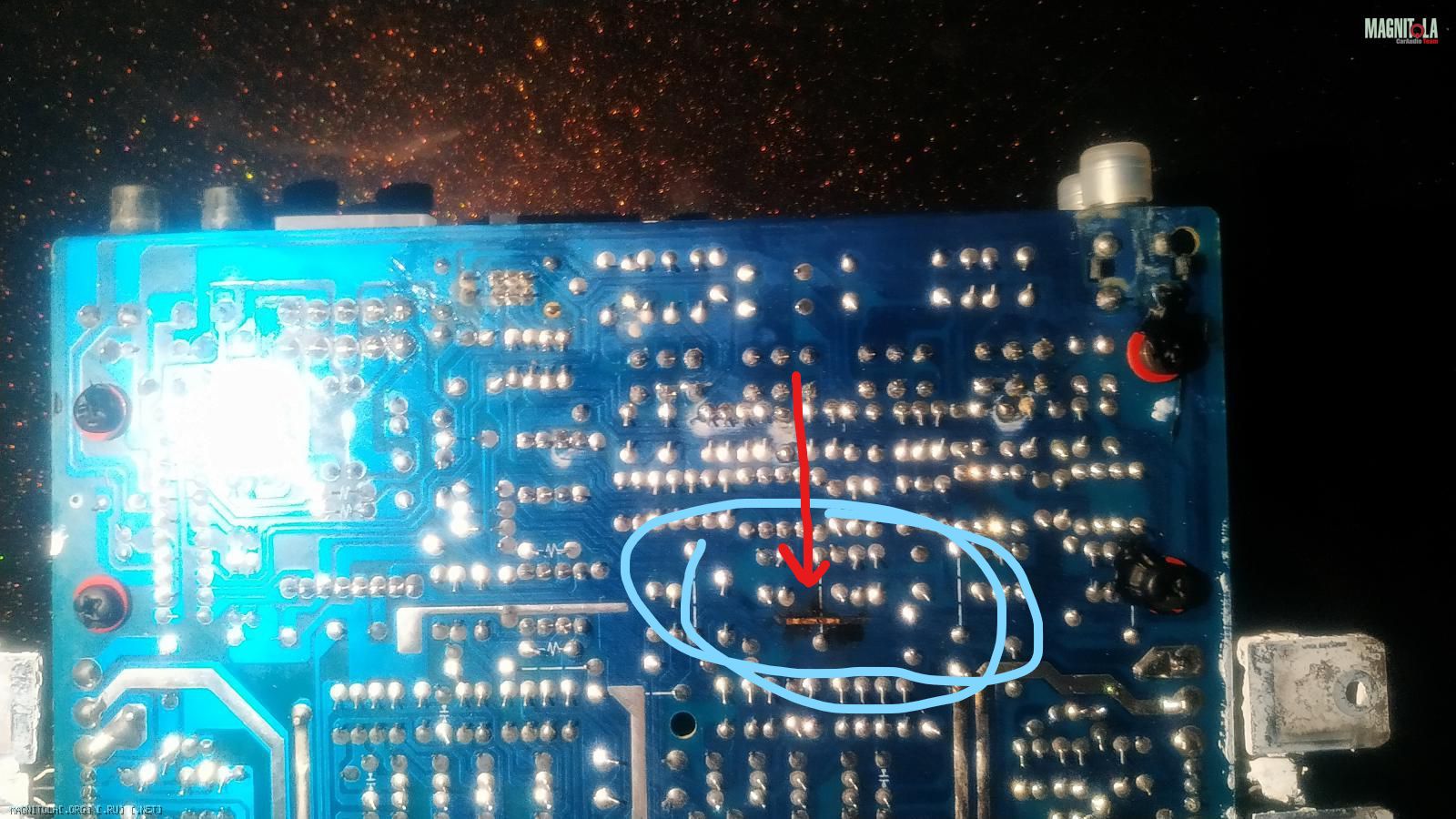

Дорожку перегоревшую видишь ?Вложение 1289985
Плата окисленная ....отмыть надо для начала..
Re: нет звука на 3-х каналах из 4-х
Окей, отмою, пропаяю все сомнительные места, с дорожкой как поступить?
