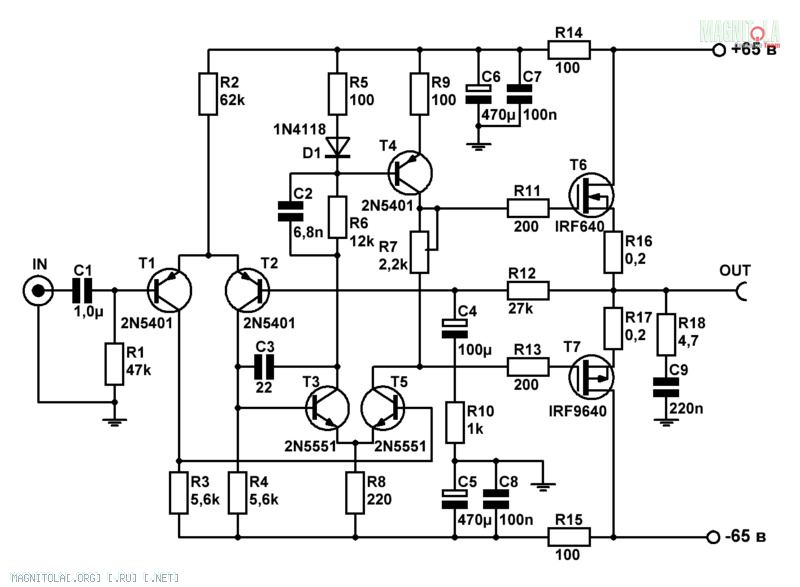

Усилитель состоит из каскадов, в подавляющем числе их 3 :
дифкаскад - усилитель тока
далее усилитель напряжения .... и оконечный каскад
Большой коффициент усиления...Цитата:
Сообщение от ra6fvh
Схема выхода змиттерного повторителя.Цитата:
Сообщение от ra6fvh
Посмотрел я осцилографом , #### полная... Все гадит хреновое питание,синус весь как елка во всех точках, причем только под нагрузкой, без нагрузки (динамика,) синус идеальныйЦитата:
Сообщение от Rejekt
Что посоветуете?
Отправлено с моего SM-G900F через Tapatalk
Пытаемся почистить питание +- 15в. Пробуем шунтировать .. Керамика ,пленка и тп, электролиты тоже... можно разных производителей....

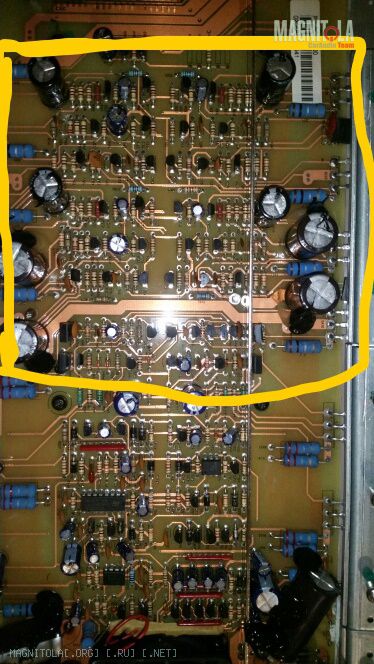

Вложение 1301009
Вот этот участок поподробней ...бы...еще бы с подсветкой ...что бы дорожки было видно ... нужно схемку срисовать .Необходимо дифкаскад "вычислить":wink3:
Завтра сделаю фотоЦитата:
Сообщение от Rejekt
У меня больше ощущение того,что наводится именно с импульсника, то что питание -+15 вольт я смотрел на пульсации,их там нет практически
Пред и диф питаются +- 30в,от импульсника
Отправлено с моего SM-G900F через Tapatalk
Входной каскад усилителя имеет два питания,коллекторы с одного из +-30 , а вот эмиттеры через резистор, от +- 15 .. все зависит от схемотехники.
Именно на эмиттерах дифкаскада "гадость" питания сказывается на звуке. Одно из решений плавного запуска усилителя -это задержка подачи питания на дифкаскад.
Остальная часть усилителя менее требовательна к качеству питания....
Тогда завтра сделаю фото на просвет и через сайт с браузера закину в полном разрешенииЦитата:
Сообщение от Rejekt
Отправлено с моего SM-G900F через Tapatalk

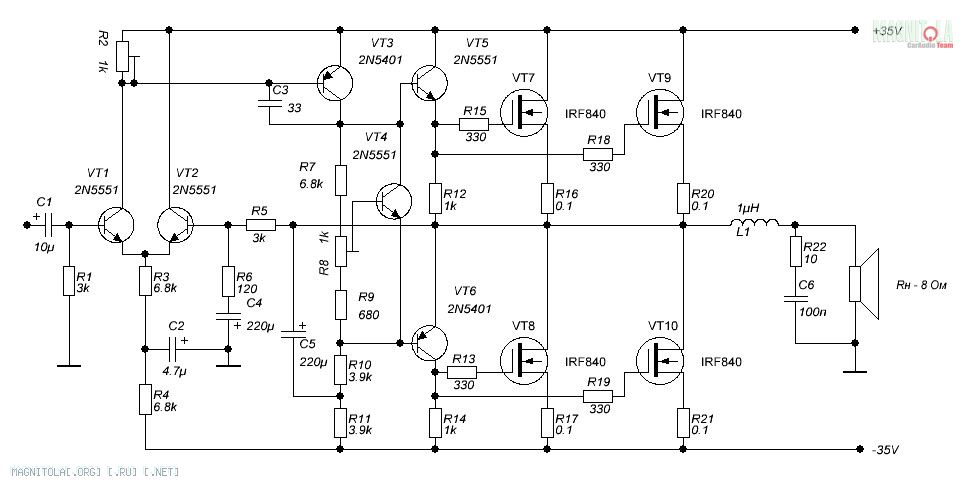

Сдается мне ,Вложение 1301023что мы увидим примерно такое....
Завтра сделаю фото,сравним, просто на работе было оч мало времени покопаться с усилителемЦитата:
Сообщение от Rejekt
Отправлено с моего SM-G900F через Tapatalk
Просветил насколько смог,дорожки с обратной стороны плохо видноhttps://uploads.tapatalk-cdn.com/201...4af4340c37.jpghttps://uploads.tapatalk-cdn.com/201...b84192e86c.jpg
Вот ссылка на я диск с полным разрешением, там отдельно ещё сдела фото одного каскада с двух сторон
https://yadi.sk/d/hnmPJ369kz0YJA

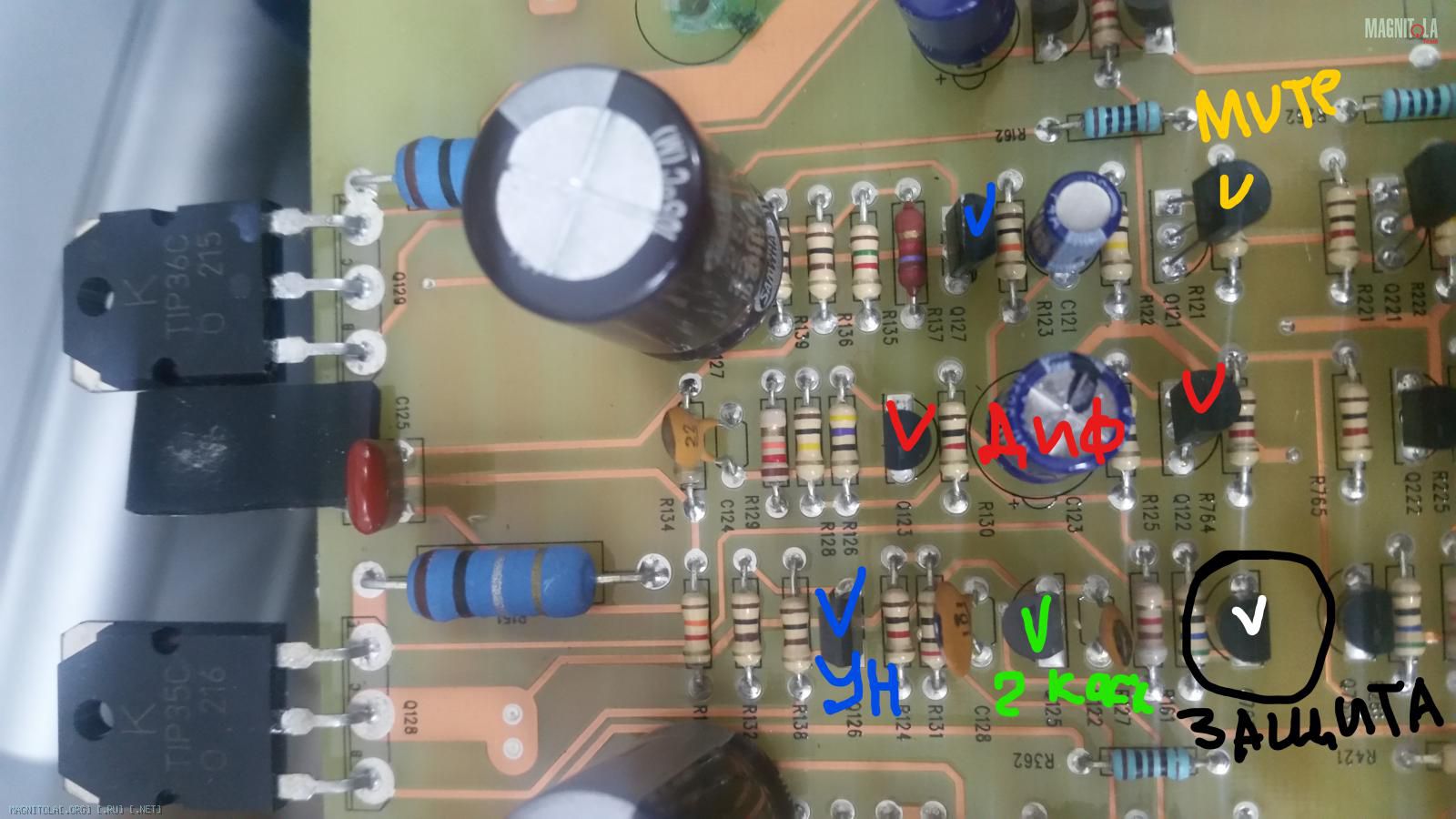

Для начала пока так...Вложение 1301195
Тяжеловато дается .. снято таксебе... + иженеры курили много .....
Маркировку транзисторов бы...
Маркировку завтра напишу, сегодня осцилографом смотрел спектрограммы, ничего кроме трёх гормоник не увидел криминального. И именно с самого первого каскада лезет по питанию бяка,вот фото,хотя на выходе синус чистый относительноЦитата:
Сообщение от Rejekt
Отправлено с моего SM-G900F через Tapatalk
https://uploads.tapatalk-cdn.com/201...8f525d9fc9.jpg
Вот название транзисторов:
Ун-а1023,c1027
Диф-C3200,C3200
2каскад-a1268
Mute-c930af
Защита-a06 208
