Панелька pioneer 80

Приветсвую!!!
рывками работает регулировка громкости.
Панелька разнесена с основным корпусом шлейфами.

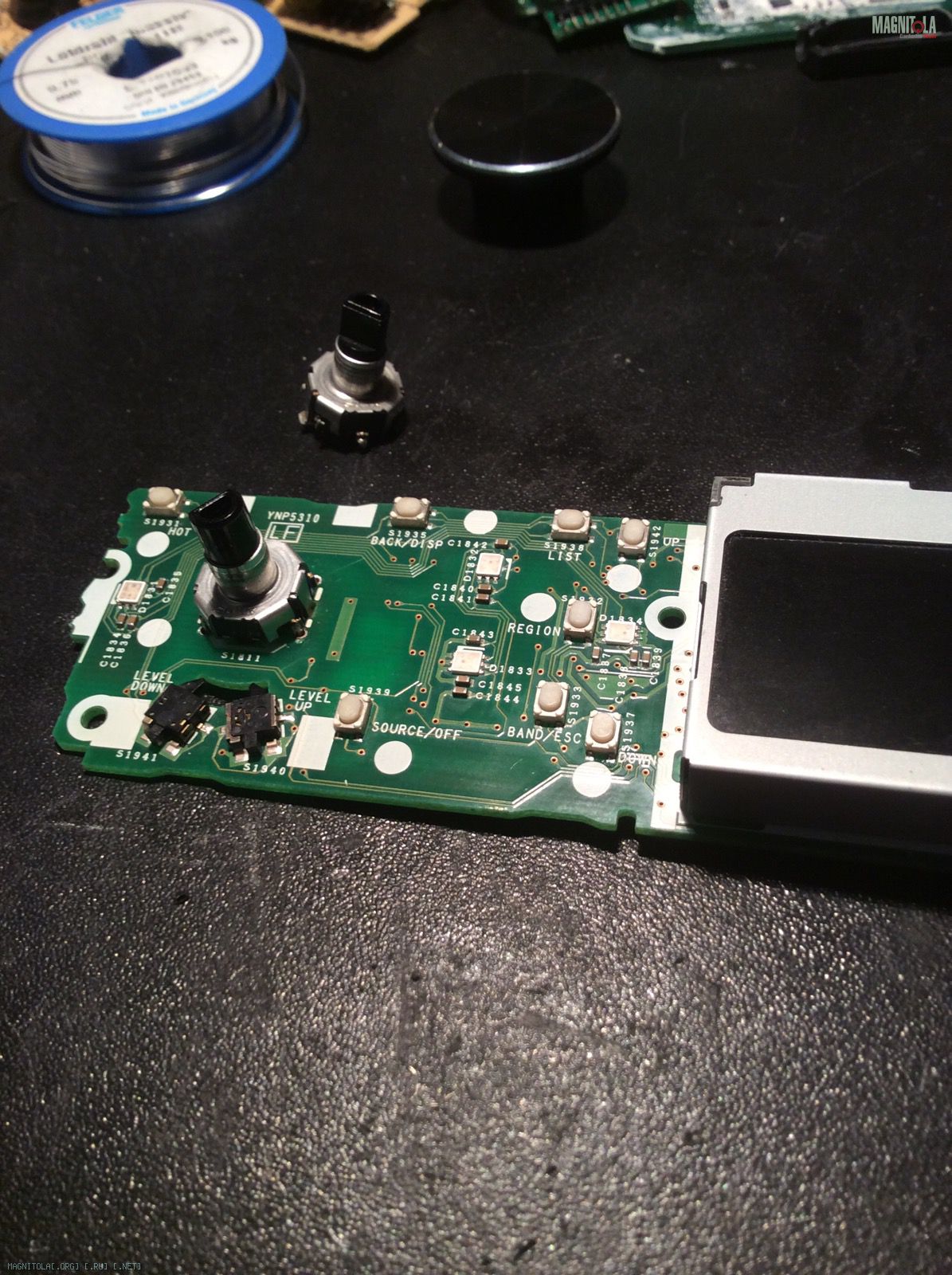

Думал энкодер глючит, заменил не помогло.

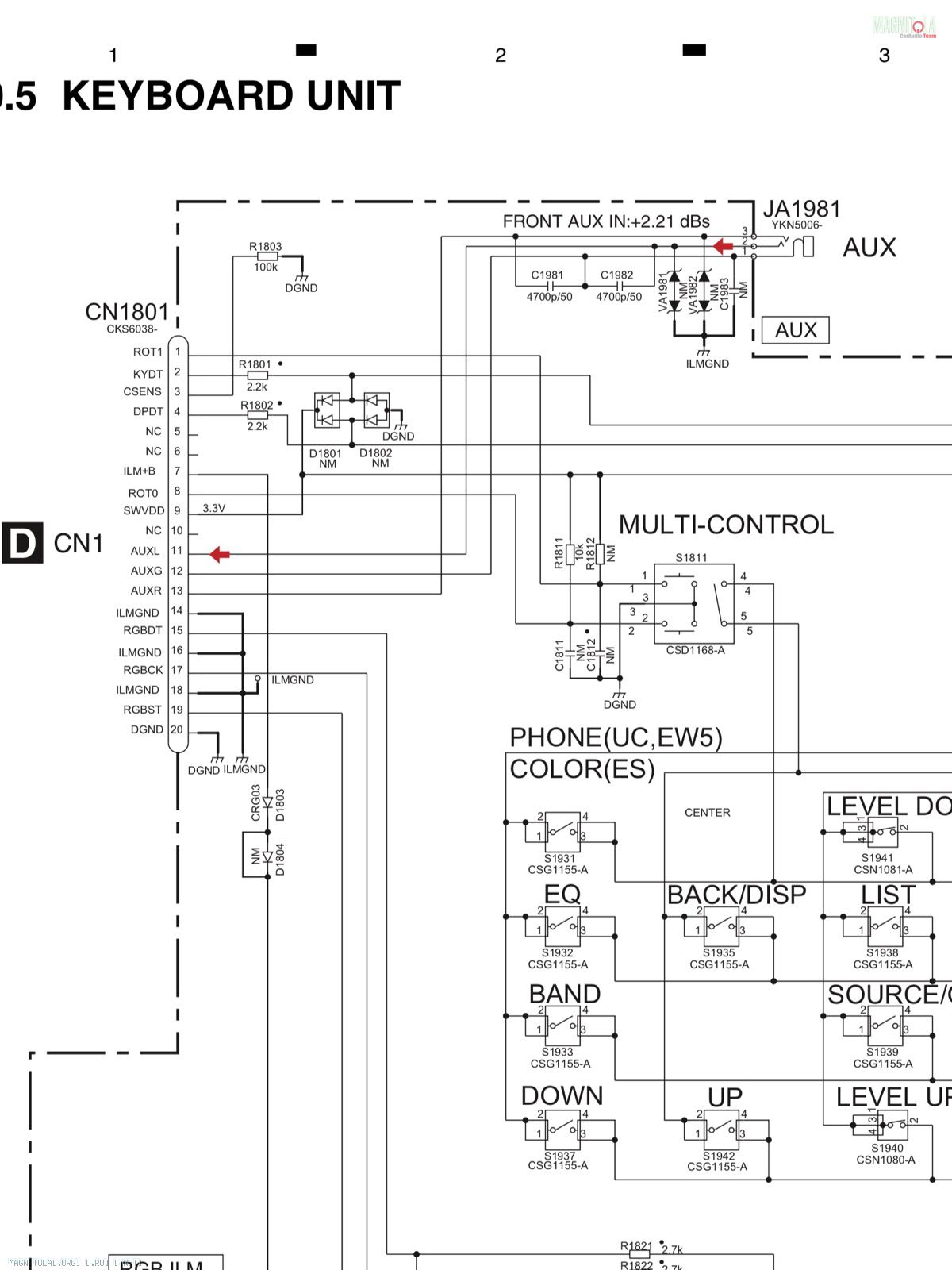

Полазив в сервис-мануале появилась мысль что с отделением панельки напряжение 3,3 Вольта
немного уменьшилось и может не хватает ему точности распознавания логических уровней управления громкостью.
Может кто сталкивался?
ЗЫ:
1) с пульта громкость рулится четко
2) летом рывков было меньше, сейчас разок другой по два деления то по три, шлифуешь увеличение громкости а она может убавиться на одно деление
Вложение 1336725
Вложение 1336723

Цитата:

---

Сообщение от Ditop

Панелька разнесена с основным корпусом шлейфами.

---

Начало произошло после этого или с этим работало раньше нормально?

ХЗ уже затерялось в памяти, но склоняюсь что импульсы 3,3 вольта уменьшенные через 10 кОм видимо теряются по пути обратно к тушке.
Хочу вывести два проволочкам и померить вольтметром сколько остаётся в частую от 3,3 вольта.
И по итогу может быть уменьшить эти 10 кОм чтобы импульсы стали более амплитудные

---------- Сообщение добавлено 11.01.2021 в 19:29 ----------

И да, думаю кому-то будет полезна инфа, энкодер ALPS EC12D1564402

Сделал замеры:

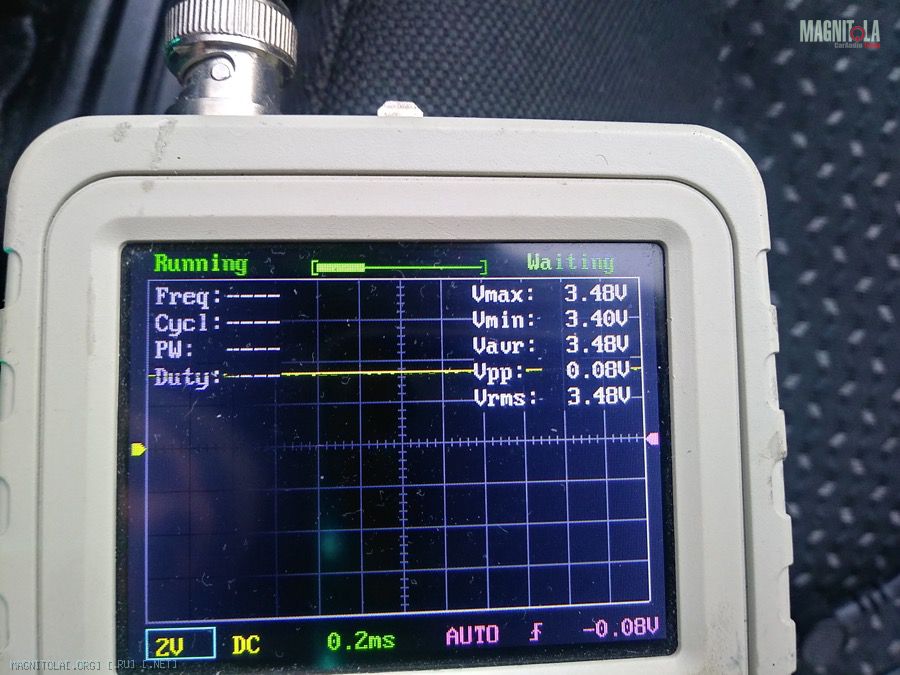

Vcc- 3,48 Вольта

Вложение 1337797

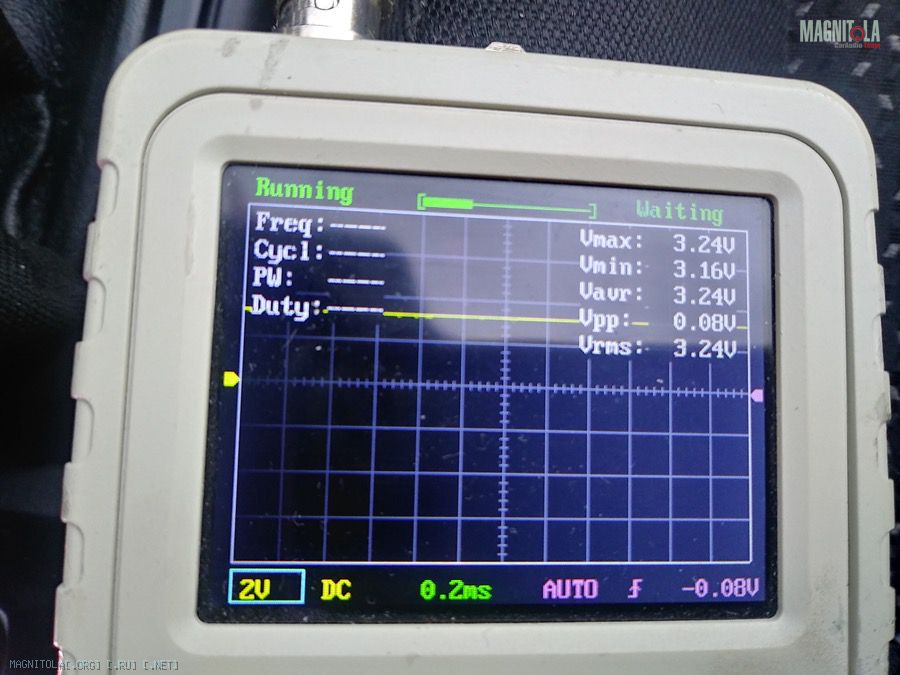

На энкодер «плюс» через сопротивление - 3,24 Вольта

Вложение 1337799

При вращении энкодера логические уровни есть.
Даже, иногда, немного увеличивает громкость.


Пока копаю, дальше ...

Хочу уменьшить 10кОм, чуток, чтобы увеличить логические уровни

Ты лучше покажи как сделано расчленение.

В общих чертах вот так

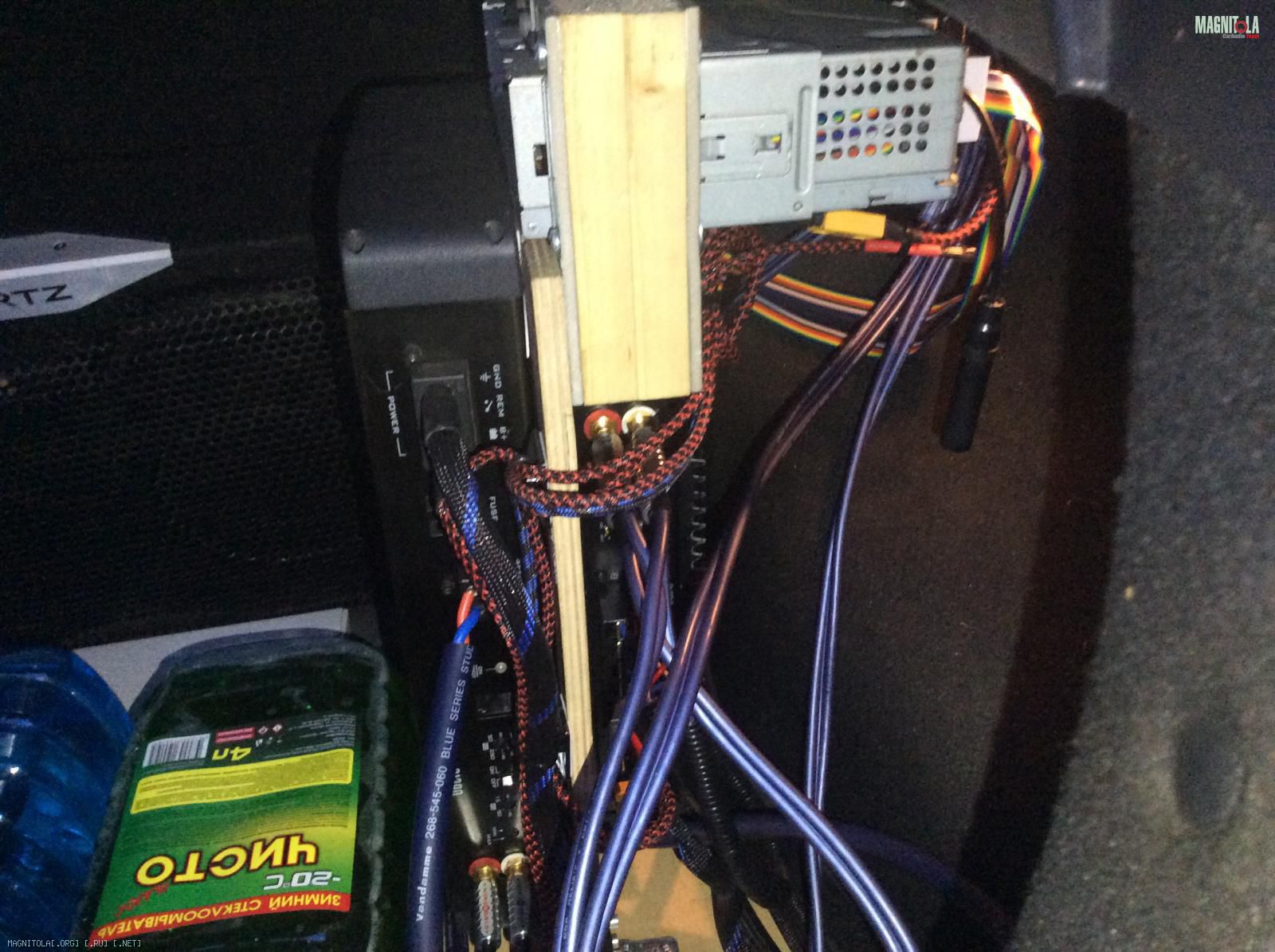

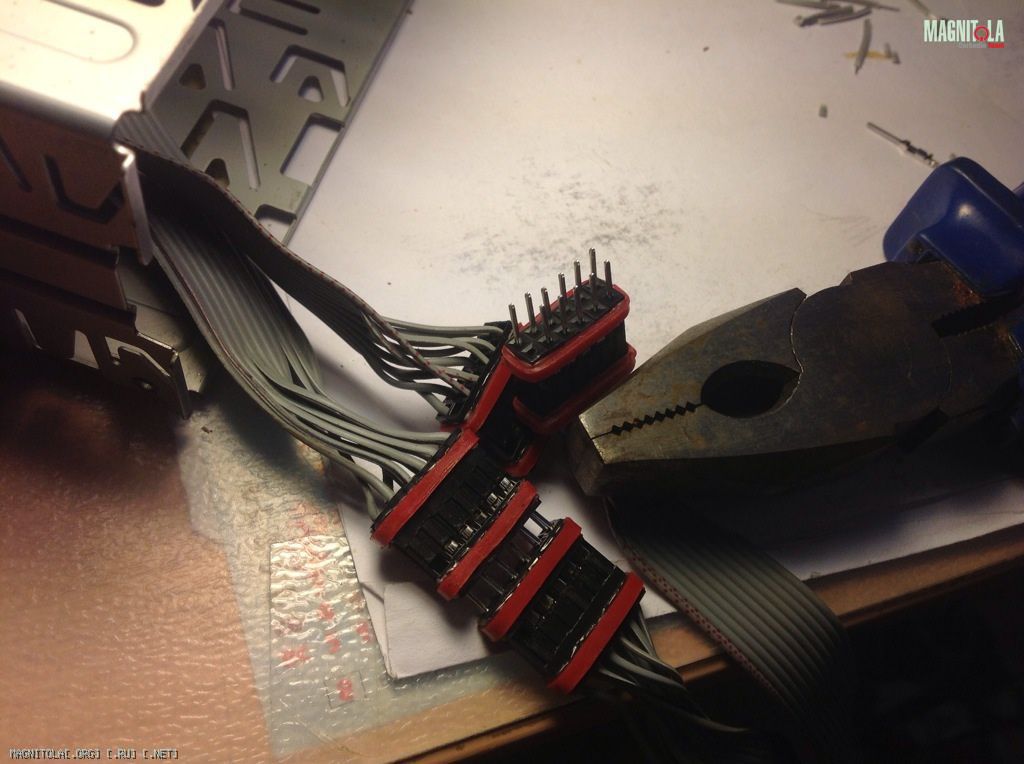

На стороне тушки:
Вложение 1337801 Вложение 1337803

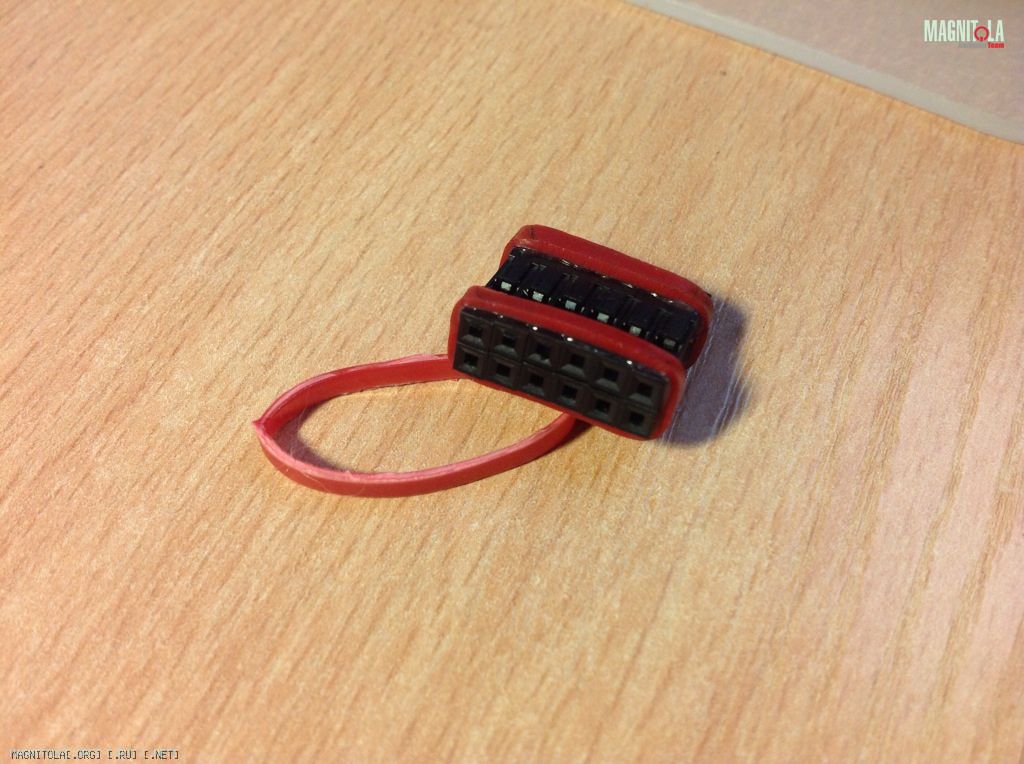

На стороне панельки
Вложение 1337805 Вложение 1337807

Контакты такие же как на ардуино шлейфах

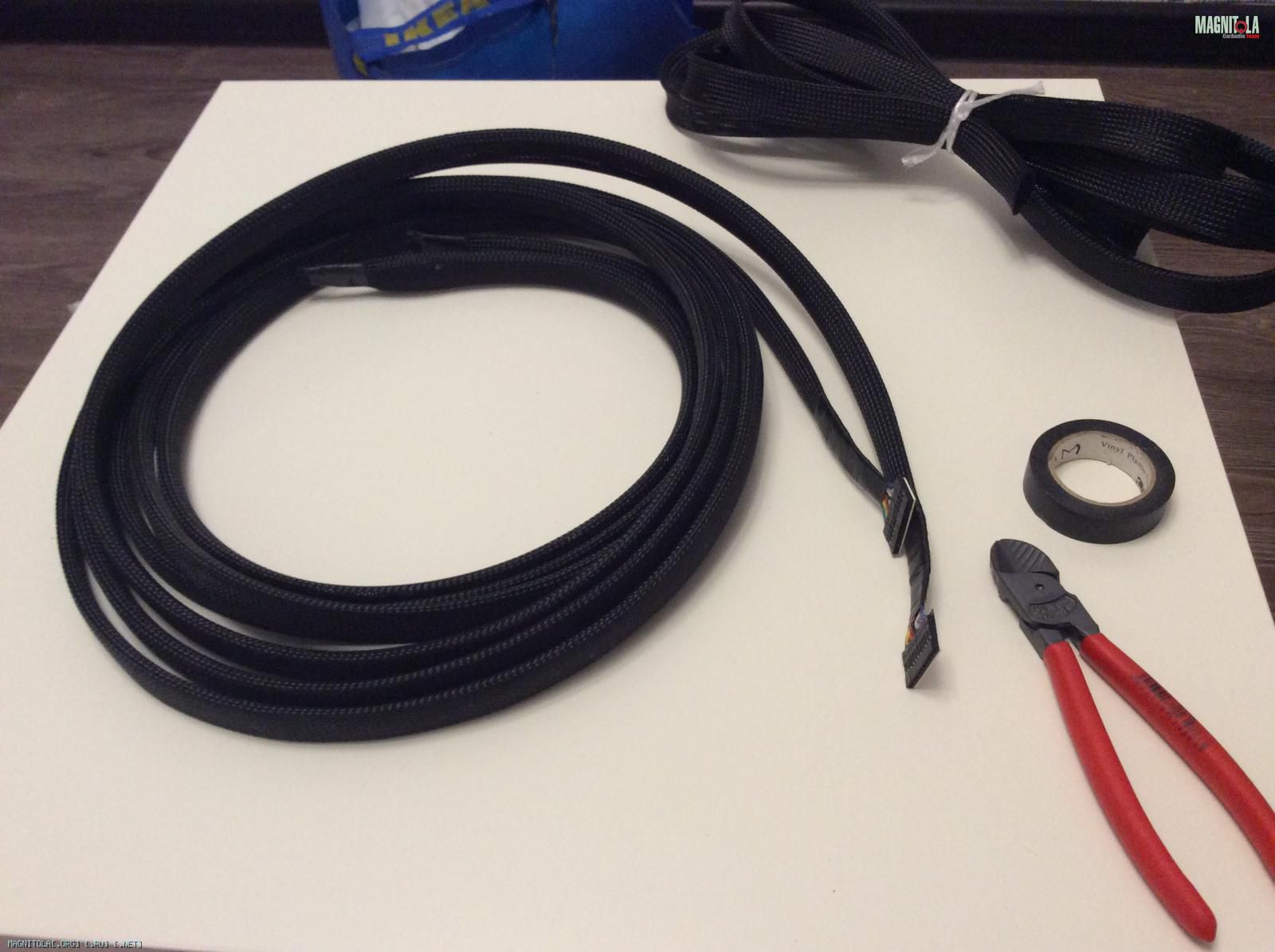

По началу были шлейфы «серые», в дальнейшем, основную часть шлейфов сделал из «цветастого», у него ИМХО толще жилки И больше меди

Вполне возможно что из за шлейфа выделывается.
Я много делал расчленение этих голов, проблем не было. Там только его обманывать надо, чтобы адекватно работало.

Что обманывать?
что нужно сделать

Уменьшил сопротивление до 5 кОм.
Логический уровень возрос.
Но все равно практически не регулирует, но иногда проскальзывает реакция.
Через пульт попрежнему регулируется идеально.

Далее осталось посмотреть как эти уровни до тушки приходят.
Вот вспомнилось, что траблов небыло когда я просто шлейфы по салону пустил, так сказать "времянка".
А как убрал подпол получается словил какието наводки. Попробую еще и это посмотреть.

По итогу:
Были траблы в оставшейся части шлейфа на «последней мили»
Заменил полностью и вуаля траблы ушли, единственное 5кОм так и остались в панельке.
ИМХО не критично.

Всем спасибо
