Электролиты!

Вложение 1350059
Чтобы не плодить темы- спрошу здесь. Имеется драйвер, стабилизатор напряжения и тока, напряжение и ток заявлены до 35в, 5а.
Задал 18 в, 1,5 а. Треется, в общем не очень удивительно- в первую очередь микросхема и катушка. А вот что сильно неожиданно- сильно греются входной и выходной конденсаторы, как я понимаю- неодимовые...

Осмелюсь спросить...
"Драйвер" понижающий или повышающий... какое напряжение на входе... и что за нагрузка ?
( светодиоды наверное... + бп для этих "светлячков")
Если это так , то высота импульса при питании 25 вольт , будет достигать величины в 50 вольт...вот и греются ... осциллограф покажет:yes4:

Драйвер понижающий,на XL4015.
БП типа ноутбучного, 24 в, 3,75а. Нагрузка Светик цепочка ,6 хмл. Дельта на драйвере 6 в.

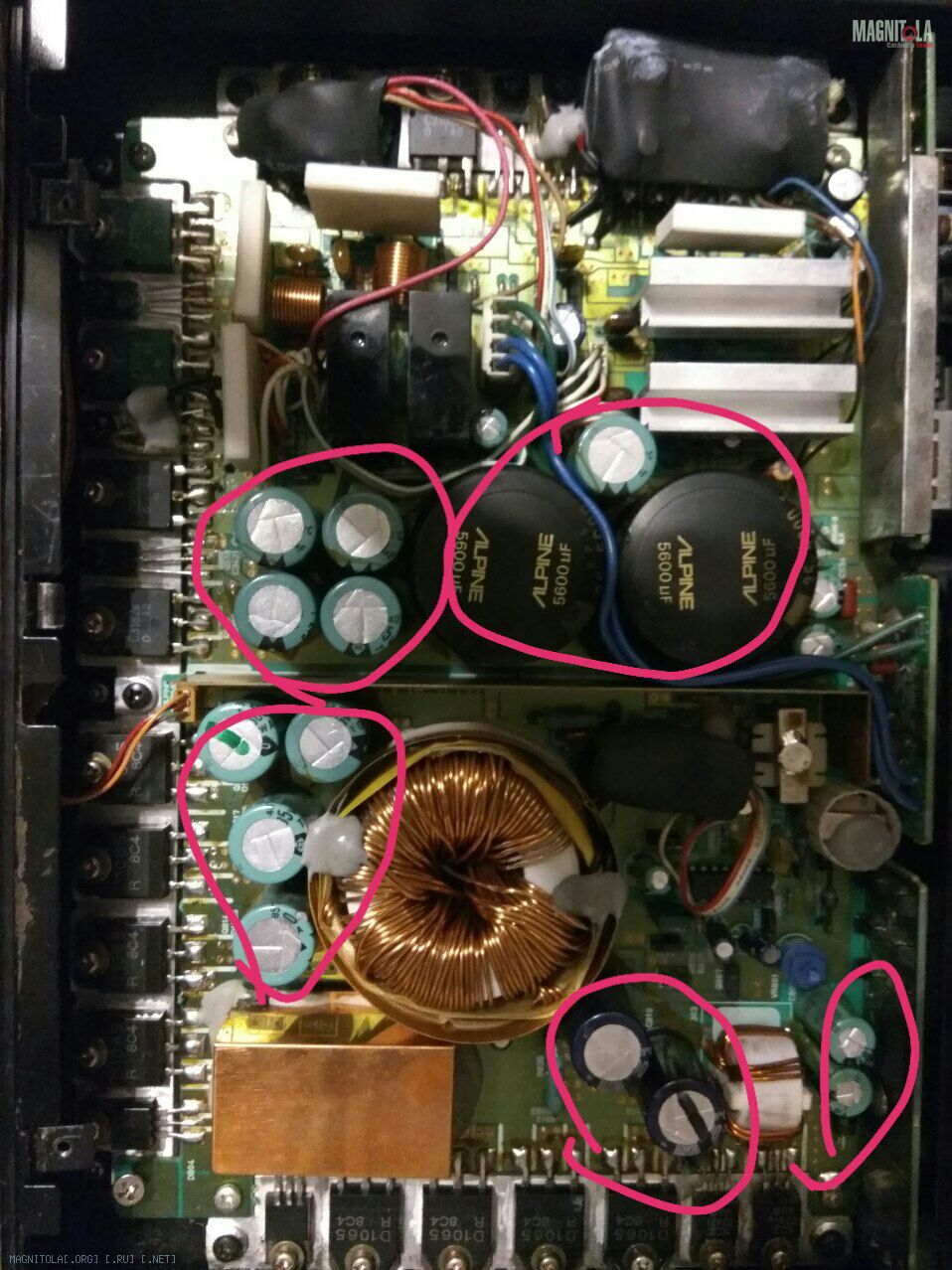

Вложение 1350063 братцы выручайте кто может тут на фоте я обвел все конденсаторы которые потекли, вот те салатовые все одного номинала 1800 мкф, два больших впринципе нашел по габаритам, б\у правда, но тем не менее, салатовые стоят и на плате УМ и в БП, одинаковые абсолютно и по номиналом и по серии, растолкуйте пожалуйста нубу , какая группа кондеров имеет отношение к звуку, а какая к питанию, кому не в лом

в правом нижнем углу низковольтные конденсаторы 2 по 1000 и два по 3300, вот тут про него со схемой https://archive.org/details/manual_3...ge/n1/mode/2up

Хм... вот бы, еще снимок нижней стороны усилителя, и можно более менее понять . .. а так...примерно ....
нижний правый угол - фильтр входного питания усилителя 12 в.
Два больших черных "Alpine" и остальные "салатового" оттенка это для питания + - усилителя мощности и предварительной части...
Больших коричневых пятен на снимке не заметно, почему вы решили что они потекли ?
В "олдскульных" усилителях и прочей "фирменной" электронике, часто можно увидеть остатки канифоли , на которой вероятно и разорились ведущие бренды , уступив место экономным и предприимчивым конкурентам из поднебесной ...:to_take_umbrage:
Имеется в моем арсенале Kenwood тоже приличного возраста .так вот с ним все в порядке ,прекрасно работает и никаких потеков не обнаружено..

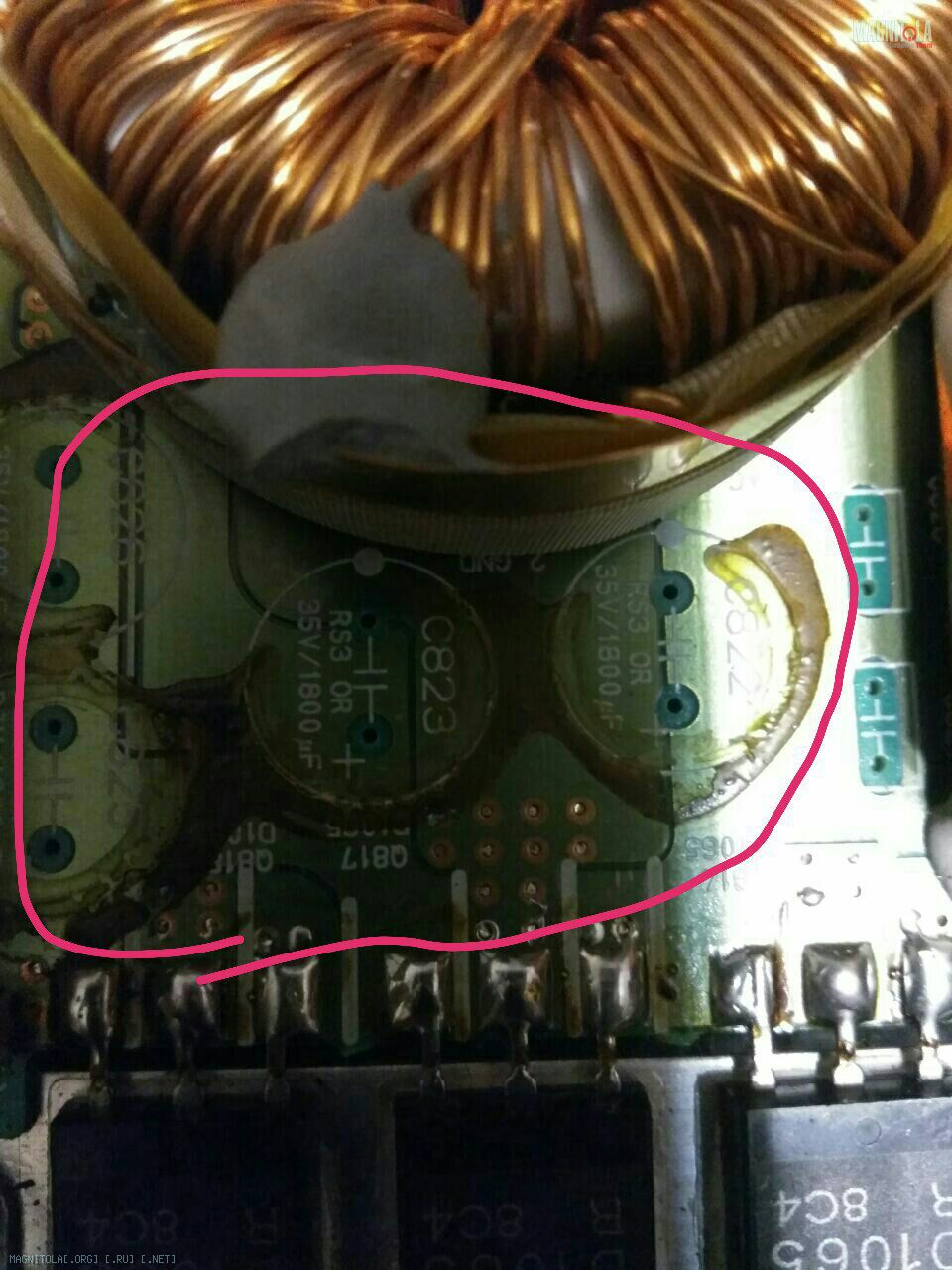

Вложение 1350079 вот 4 штуки выпаял, что то не очень похоже на канифоль :), обратно запаять? мерять нечем, ИМХО канифоль бы под всеми деталюхами была, а тут такая бяка тока под электролитами, канифоль местами видна, на выводах транзисторов в частности, а эта муть другая по консистенции

усилитель где то конца 80-х годов, думаю пришла пора всяко уже. Кстати на последнем фото с права, рядом с выпаянными электролитами производителем не распаяно два конденсатора, наверное туда пленку нужно впаять? кокого номинала?, производителя?

Очень похоже на потеки.... Резиновые уплотнители на донышках у выводных ножек тоже имеют коричневые следы ?
Весьма жаль, что нет возможности провести измерения остаточной емкости.
Если имеется стрелочный прибор типа 4352 или им подобный.. произведенного еще в СССР , можно примерно понять насколько конденсатор потерял свою емкость...

Rejekt, да на самих конденсаторах тоже потеки были, прям по корпусу, к сожалению выкинул уже, не догадался сфотать, померить нечем абсолютно, да и че их мерить - менять нужно, только вот на что менять, так я и не уяснил пока
