Больше стоит уделить внимание как питание разведено до транзисторов вых. каскада, от одной точки(конденсатора) до тран-ра каждого канала раздельно и также драйверы и общий на SPK, толку более чем перебирать брЕнды.
Вид для печати
Больше стоит уделить внимание как питание разведено до транзисторов вых. каскада, от одной точки(конденсатора) до тран-ра каждого канала раздельно и также драйверы и общий на SPK, толку более чем перебирать брЕнды.
WENQ, а мне и перебирать то не из чего :) все что могу приобрести я озвучил, а по поводу топологии платы думаю вы из общения со мной в ЛС поняли, что мне до этого как до луны :), я схемы то читать не умею. Пользуясь случаем, хочу прилюдно выразить вам свою благодарность и признательность, за данные мне советы и ссылки! вот кстати https://archive.org/search.php?query=alpine%203537 лежат мануалы на этот усилитель - ALPINE 3537, там и схема есть, но для меня она темный лес я уже говорил, а вам как профессионалу возможно будет интересно глянуть. Сам производитель позиционирует это усь как HI-FI уровень, способным выдавать долговременную выходную мощность 80 Ватт на канал, при уровне искажений 0,08 хочу попробовать его на миды из другой моей темы

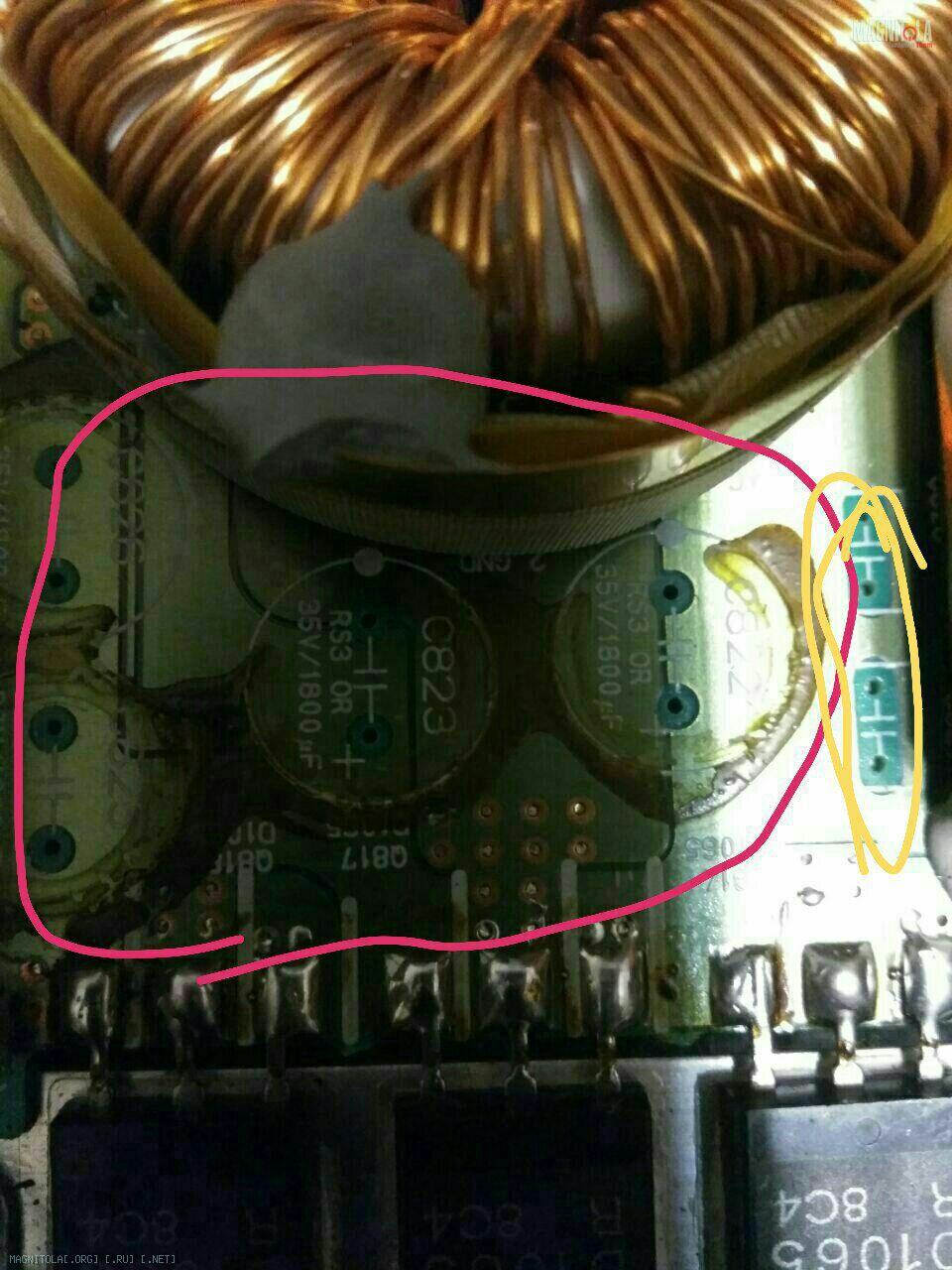

WENQ, уважаемый, если вы из профессионализма в схему заглядывать вдруг будете (специально не нужно, и так не удобно уже за отнятое у вас время) то может быть ответите мне на вопрос очередной Вложение 1350189 вот тут где желтым обведено, нужно всадить два конденсатора, если да то какого номинала и каких? Отвечать не обязательно
Вопрос не мне. По сервис-мануалу это С827 и С828. Номиналов и тип конденсаторов в мануале не нашёл, но, похоже, если проследить по дорожкам, это шунты по вторичному питанию, о которых мы говорили. WIMA MKP или FKP либо полипропилен других производителей в районе 0,1мкФ.Цитата:
Сообщение от CB0Jl04b
QAZAQ-89, моя благодарность не знает границ!!!
Это следы не электролита, а заводского герметика. Зря вы конденсаторы выкинули, скорее всего они бы ещё поработали. Я в своём Alpine 3542 заменил на Rubycon серии ZLH 35 вольт 2200 мкф, заказывал на Чип и Дипе. https://www.chipdip.ru/product0/8003499056
