    Re: Автомобильный усилитель Sherwood xa7800. Неисправный.прошу помощи.

    chu0037, я 3 (три) раза перечитал пост No 7и так ничего и не понял, а ты молодец, если понимаешь про что там)


  2. #2
    Авторитет Мастер-приемщик
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 659198 Аватар для chu0037
    Регистрация
    03.11.2014
    Город/село
    Россия-Орёл/Абхазия-Гулрипш ;)...
    Сообщений
    6,887
    Спасибо (Раздал)
    20492
    Спасибо (Получил)
    9672

    Re: Автомобильный усилитель Sherwood xa7800. Неисправный.прошу помощи.

    Цитата Сообщение от Грут Посмотреть сообщение
    chu0037, я 3 (три) раза перечитал пост No 7и так ничего и не понял, а ты молодец, если понимаешь про что там)
    Оно думает , что все - "избранные" (раз могут давать оценки постам, а оно -нет) , а на самом-то деле , это просто именно оно не такое , как все , а оценки давать не может наверное потому, что нахапало в метрику негативных оценок от адекватных участников за свои ядовитые посты...

    Иногда кажется , что оно - засланное проплаченное "нечто" ...

    А во второй части поста снова , как обычно оно тянет свою любимую скрипку, что форум умер и агитирует свалить на другие ресурсы ...


  3. #3
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    30.05.2022
    Город/село
    Москава
    Сообщений
    7
    Спасибо (Раздал)
    3
    Спасибо (Получил)
    0
    Автор

    Re: Автомобильный усилитель Sherwood xa7800. Неисправный.прошу помощи.

    Цитата Сообщение от Lexx69 Посмотреть сообщение
    Ух ты какой раритет...
    Первое, на что обратить внимание, это пайка, вернее на наличие трещин в ней, особенно, обратить внимание на крупногабаритные элементы и элементы подверженные нагреву.
    Далее, на одном из фото видны жирные следы... похоже на электролит, поэтому стоит поднять большие банки и убедится, что не потекли по ногам...
    Проверить электролиты в обвязки ШИМ, если высокий ESR или утечка, то заменить...
    Как то так.
    Привет. Спасибо что ответили.
    Насчет холодной пайки смотрел. Где видел все пропаял.
    Купил esr tester сегодня пришел. На выходных проверю конденсаторы. Один маленький выпаял на пробу проверить. 100мкф.50v , тестер показал 68мкф. Под замену ???
    Насчет жирных пятен на плате, как то и незаметил. Посмотрю.

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: 20220601_230906.jpg
Просмотров: 0
Размер:	228.1 Кб
ID:	1354425

  4. #4
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594

    Re: Автомобильный усилитель Sherwood xa7800. Неисправный.прошу помощи.

    Цитата Сообщение от dokkos Посмотреть сообщение
    Привет. Спасибо что ответили.
    Насчет холодной пайки смотрел. Где видел все пропаял.
    Купил esr tester сегодня пришел. На выходных проверю конденсаторы. Один маленький выпаял на пробу проверить. 100мкф.50v , тестер показал 68мкф. Под замену ???
    Насчет жирных пятен на плате, как то и незаметил. Посмотрю.
    Первое, сделай калибровку этой коробочки. И стоит обращать внимание не только на ёмкость но и на esr и потери.. Примерные таблицы легко гуглится...
    Второе, электролит у конденсаторов разных годов выпуска и разных производителей может выглядеть по разному, от непонятного цвета субстанция до жирной плёнки на поверхности платы, и отмывается он не просто, а оставлять его на плате нельзя...


  5. #5
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    30.05.2022
    Город/село
    Москава
    Сообщений
    7
    Спасибо (Раздал)
    3
    Спасибо (Получил)
    0
    Автор

    Re: Автомобильный усилитель Sherwood xa7800. Неисправный.прошу помощи.

    Цитата Сообщение от Lexx69 Посмотреть сообщение
    Первое, сделай калибровку этой коробочки. И стоит обращать внимание не только на ёмкость но и на esr и потери.. Примерные таблицы легко гуглится...
    Второе, электролит у конденсаторов разных годов выпуска и разных производителей может выглядеть по разному, от непонятного цвета субстанция до жирной плёнки на поверхности платы, и отмывается он не просто, а оставлять его на плате нельзя...
    Ок. Откалибрую.

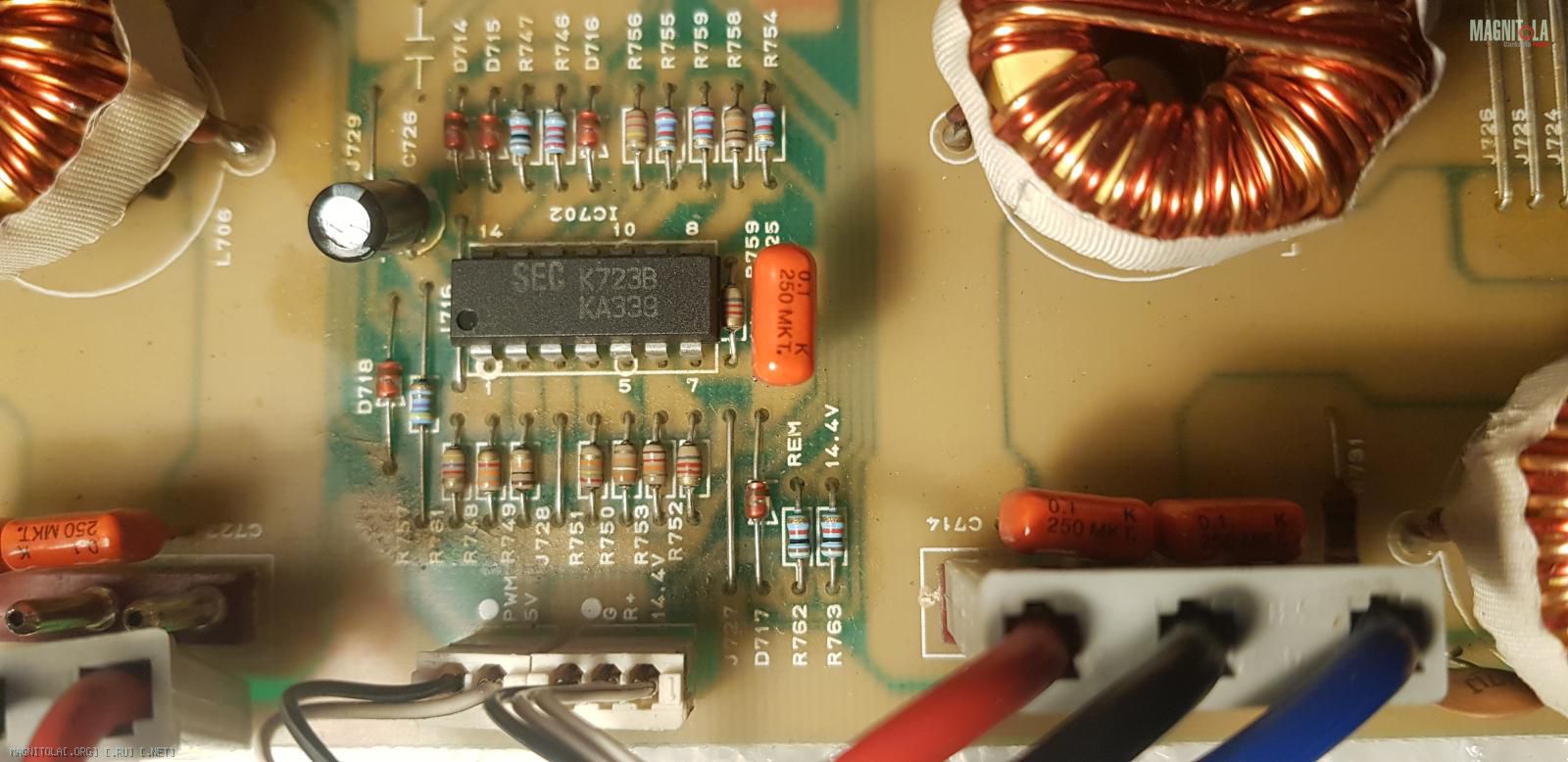

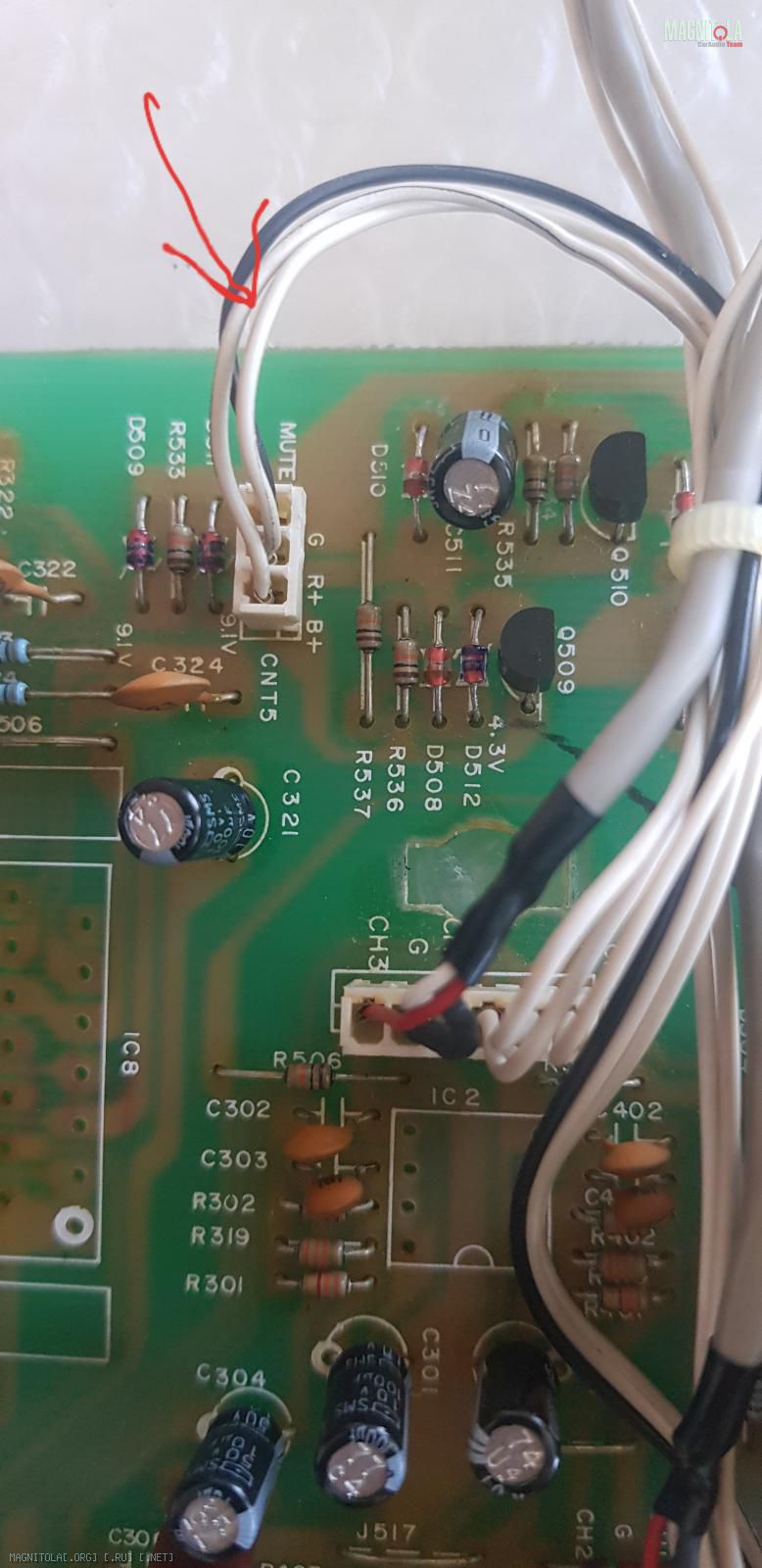

    На блоке питания есть фишка с тремя проводами. Эти провода идут с бп на ум.Под ней написано G R+ 14.4v так вот питание на фишке есть 13.7 вольт. Но при подаче на него нагрузки оно падает в ноль, что это может быть ???

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: 20220531_230711.jpg
Просмотров: 0
Размер:	145.6 Кб
ID:	1354491   Нажмите на изображение для увеличения
Название: 20220604_005702.jpg
Просмотров: 0
Размер:	117.2 Кб
ID:	1354493

  6. #6
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594

    Re: Автомобильный усилитель Sherwood xa7800. Неисправный.прошу помощи.

    Скорее всего это говорит о том, что где то плохой контакт, либо цепь перегружена чем то неисправным...
    Гадать не буду... Надо смотреть и разбираться, а по фото, это так себе занятие.


  7. #7
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    30.05.2022
    Город/село
    Москава
    Сообщений
    7
    Спасибо (Раздал)
    3
    Спасибо (Получил)
    0
    Автор

    Re: Автомобильный усилитель Sherwood xa7800. Неисправный.прошу помощи.

    Цитата Сообщение от Lexx69 Посмотреть сообщение
    Скорее всего это говорит о том, что где то плохой контакт, либо цепь перегружена чем то неисправным...
    Гадать не буду... Надо смотреть и разбираться, а по фото, это так себе занятие.
    Есть сопротивление 0.5 вт через гего и проходит то напряжение 14v до сопротивления все нормально держит нагрузку а вот после него напруга есть но при нагрузке лампочкой в 5вт падает в ноль. Хотя резистор целый. Проверял. Блин какая то.

    ---------- Сообщение добавлено 05.06.2022 в 23:03 ----------

    Цитата Сообщение от Lexx69 Посмотреть сообщение
    Скорее всего это говорит о том, что где то плохой контакт, либо цепь перегружена чем то неисправным...
    Гадать не буду... Надо смотреть и разбираться, а по фото, это так себе занятие.
    Есть сопротивление 0.5 вт через гего и проходит то напряжение 14v до сопротивления все нормально держит нагрузку а вот после него напруга есть но при нагрузке лампочкой в 5вт падает в ноль. Хотя резистор целый. Проверял. Блин какая то.


  8. #8
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594

    Re: Автомобильный усилитель Sherwood xa7800. Неисправный.прошу помощи.

    dokkos, может быть от и развалился... Такое тоже случается, без нагрузки нормально, с нагрузкой нет... Поменяй их местами в другого плеча, если нет ничего в наличии.
    Далее, у тебя там стабилитрон, в общем то самый примитивный линейный стабилизатор, но больше похоже, что он жив.... Если на входе напряжение выше, чем на выходе.
    Чудес особо не бывает...
