Apocalypse AAB-2900.1D помогите с выходниками, схемой

  1. #1
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    19.06.2025
    Город/село
    Калниболотская
    Сообщений
    6
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    0

    Вопрос Apocalypse AAB-2900.1D помогите с выходниками, схемой

    Нажмите на изображение для увеличения
Название: IMG_20250618_192702_842.jpg
Просмотров: 0
Размер:	253.8 Кб
ID:	1370319

    Друзья! )

    Как в анекдоте про ёжика: "пока не пнешь не летит".
    Возможно эта тема уже обсуждалась, не нашел.
    Яндекс из поисковика, превратился в маркетплейс. Вразумительных ответов не нашел, ближайшие находятся тут.

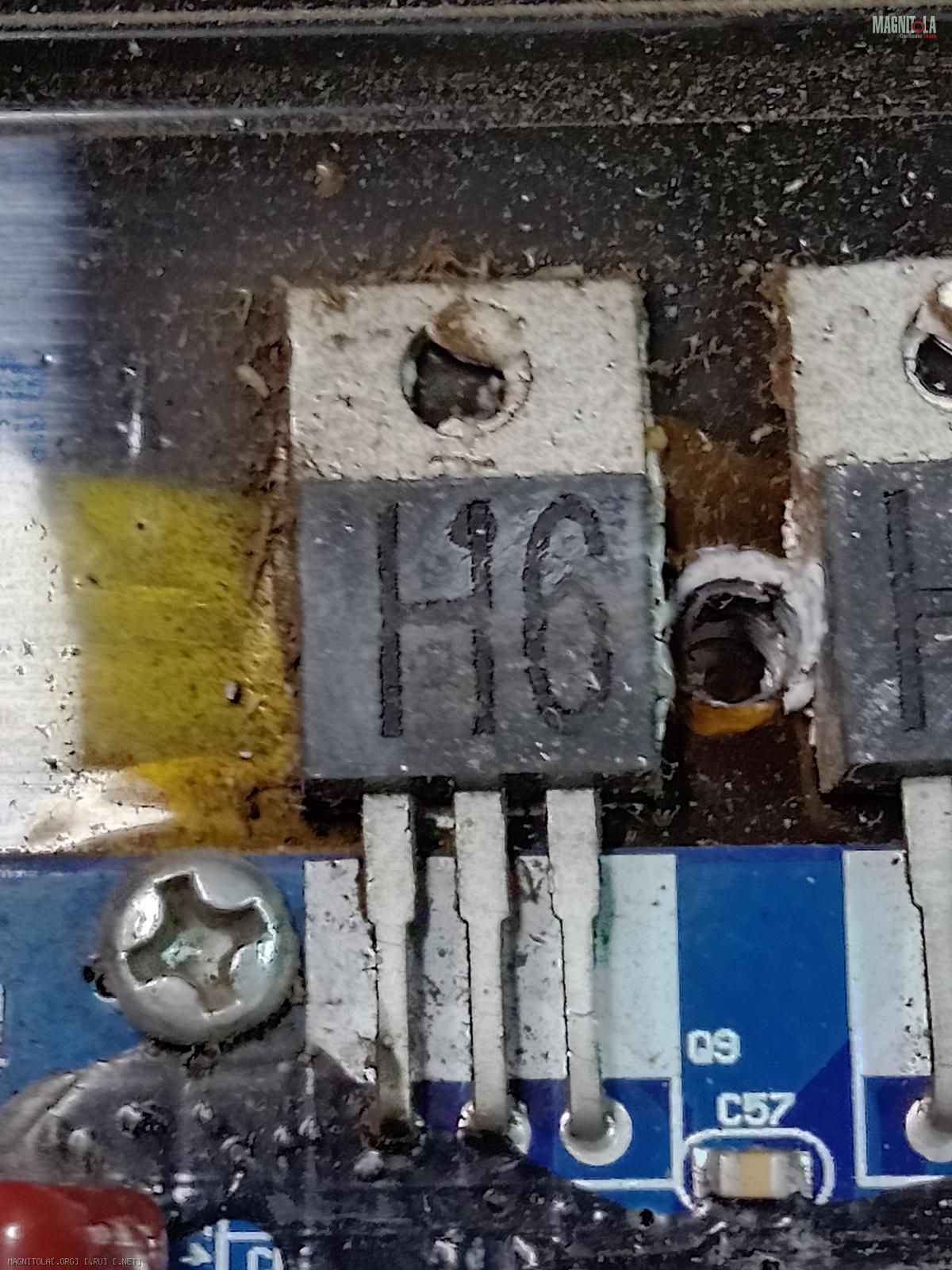

    Что за транзистор, на морде лица Н6 все, подскажите?
    Возможно есть схема у кого.

    Киньте ссылкой или пните в нужном направлении. Благодарю!


    Полезные темы:

  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #2
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1018 Аватар для Nelson
    Регистрация
    03.02.2008
    Сообщений
    40
    Спасибо (Раздал)
    5
    Спасибо (Получил)
    11

    Re: Apocalypse AAB-2900.1D помогите с выходниками, схемой

    Это может быть и диодная сборка. Надо плату пвсю сфоткать.


  4. #3
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    19.06.2025
    Город/село
    Калниболотская
    Сообщений
    6
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    0
    Автор

    Re: Apocalypse AAB-2900.1D помогите с выходниками, схемой

    Цитата Сообщение от Nelson Посмотреть сообщение
    Это может быть и диодная сборка. Надо плату пвсю сфоткать.

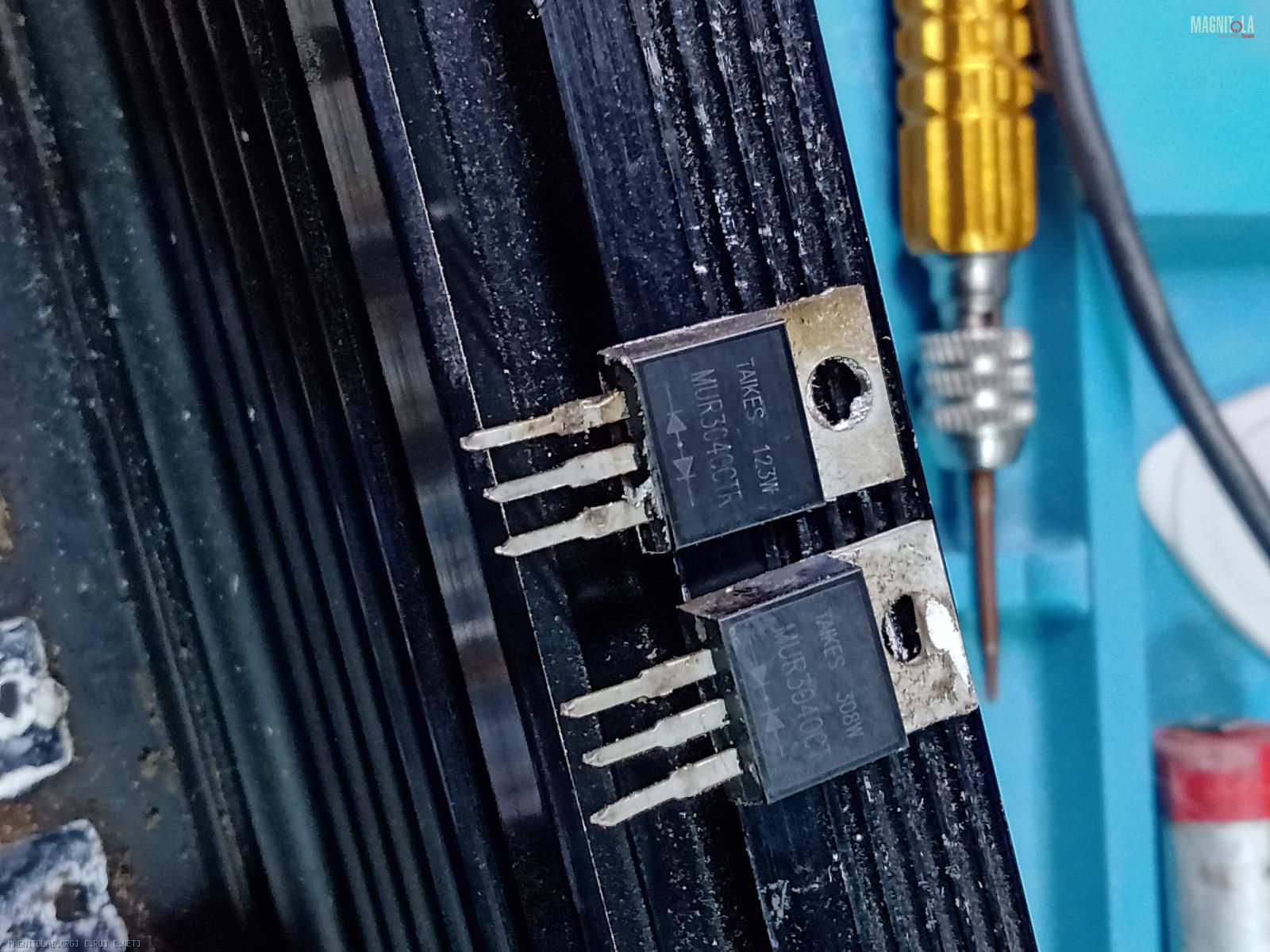

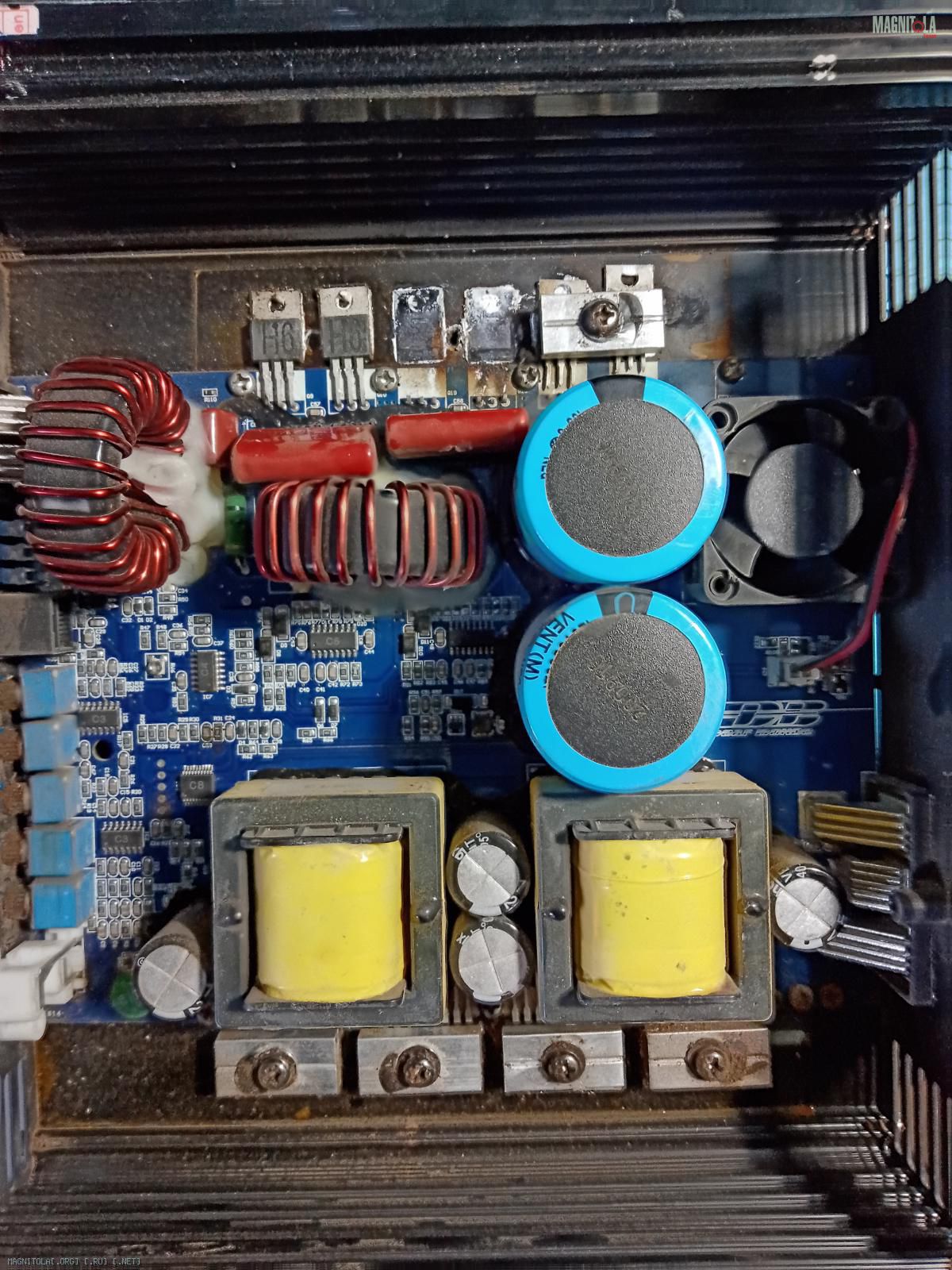

    Диодные сборки рядом, одна целая вторая пробитая(один диод в обрыве, второй КЗ).
    Преобразователь работает.
    Нажмите на изображение для увеличения
Название: IMG_20250619_085404_752.jpg
Просмотров: 0
Размер:	306.3 Кб
ID:	1370321
    Нажмите на изображение для увеличения
Название: IMG_20250618_185959_545.jpg
Просмотров: 0
Размер:	247.5 Кб
ID:	1370323


  5. #4
    Активист Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 150927 Аватар для WENQ
    Регистрация
    10.07.2013
    Город/село
    черногорск
    Сообщений
    744
    Спасибо (Раздал)
    941
    Спасибо (Получил)
    1433
    Более 5 лет на форуме

    Re: Apocalypse AAB-2900.1D помогите с выходниками, схемой

    IRFB4127. 4227 .под одной маркировкой скрываются разные тран-ры.


  6. #5
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    19.06.2025
    Город/село
    Калниболотская
    Сообщений
    6
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    0
    Автор

    Re: Apocalypse AAB-2900.1D помогите с выходниками, схемой

    Нажмите на изображение для увеличения
Название: 17513625775111381064375285778808.jpg
Просмотров: 0
Размер:	230.0 Кб
ID:	1370327

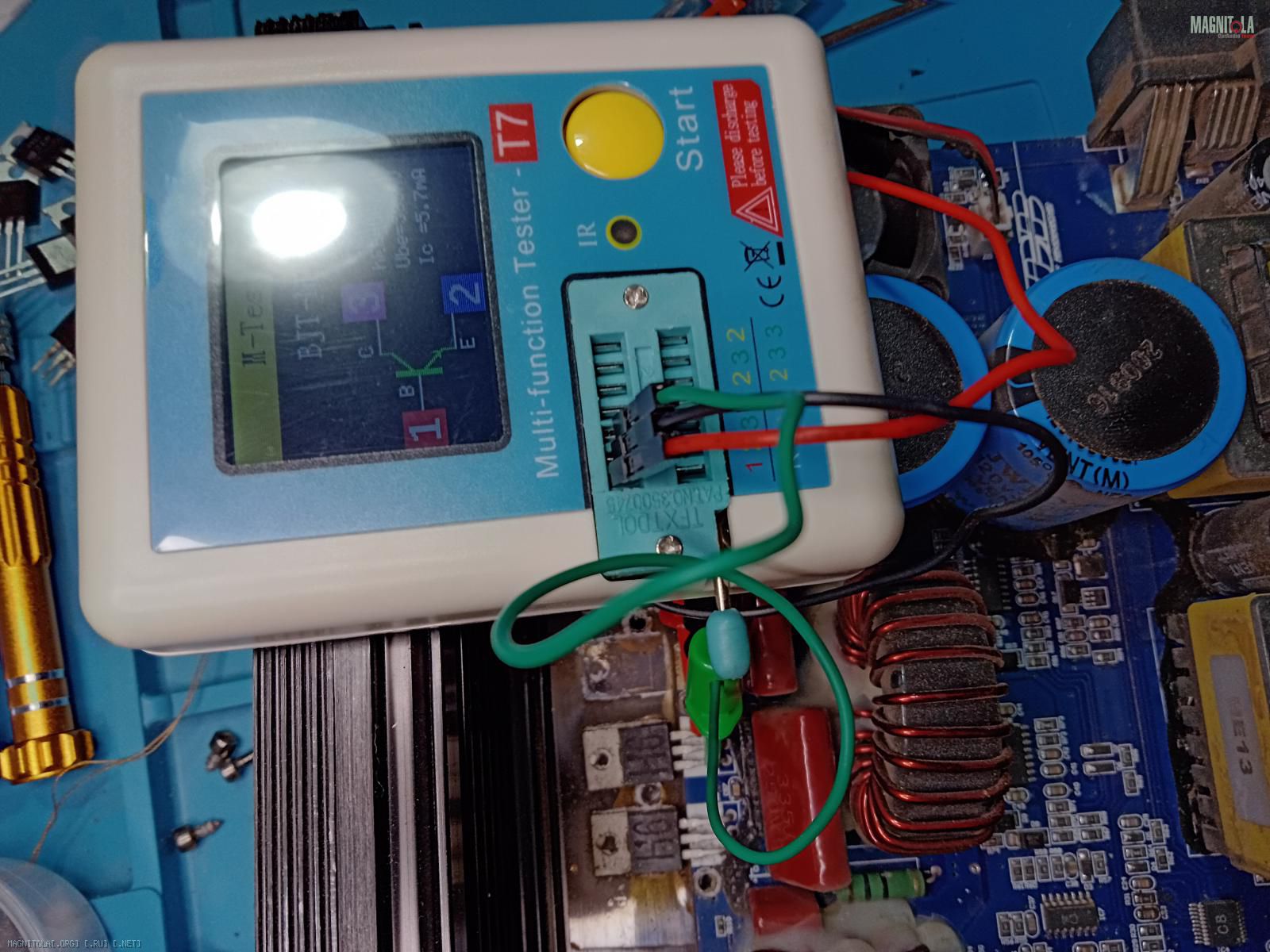

    Не выпаивая из платы, показывает как биполярный обратный.
    Не полевик, хотя странно. Выпояю посмотрим.


  7. #6
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    19.06.2025
    Город/село
    Калниболотская
    Сообщений
    6
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    0
    Автор

    Re: Apocalypse AAB-2900.1D помогите с выходниками, схемой

    Нажмите на изображение для увеличения
Название: 17513637118278863113334262113865.jpg
Просмотров: 0
Размер:	193.2 Кб
ID:	1370329
    Нажмите на изображение для увеличения
Название: 17513638713142946314867162964375.jpg
Просмотров: 0
Размер:	195.9 Кб
ID:	1370331

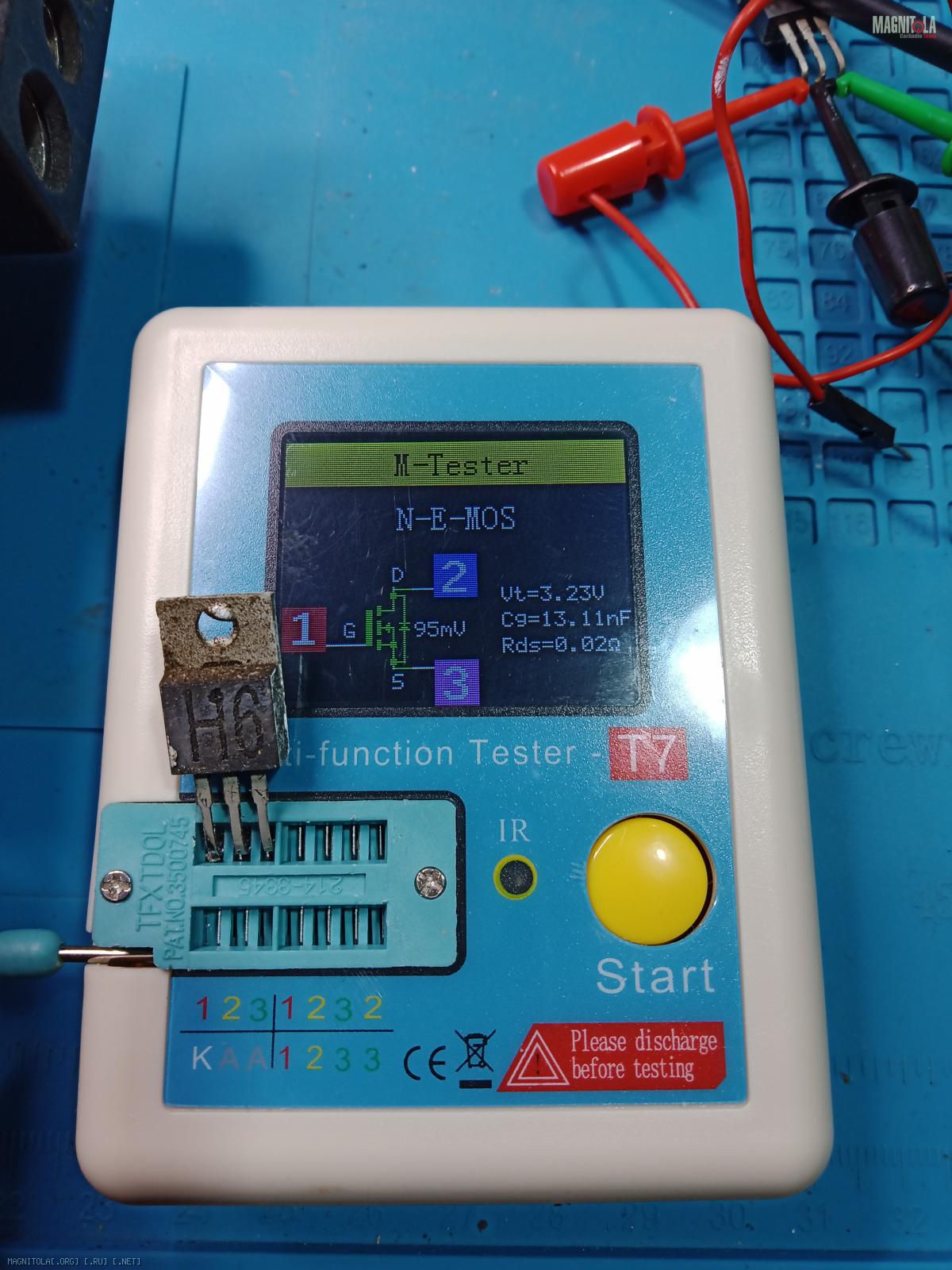

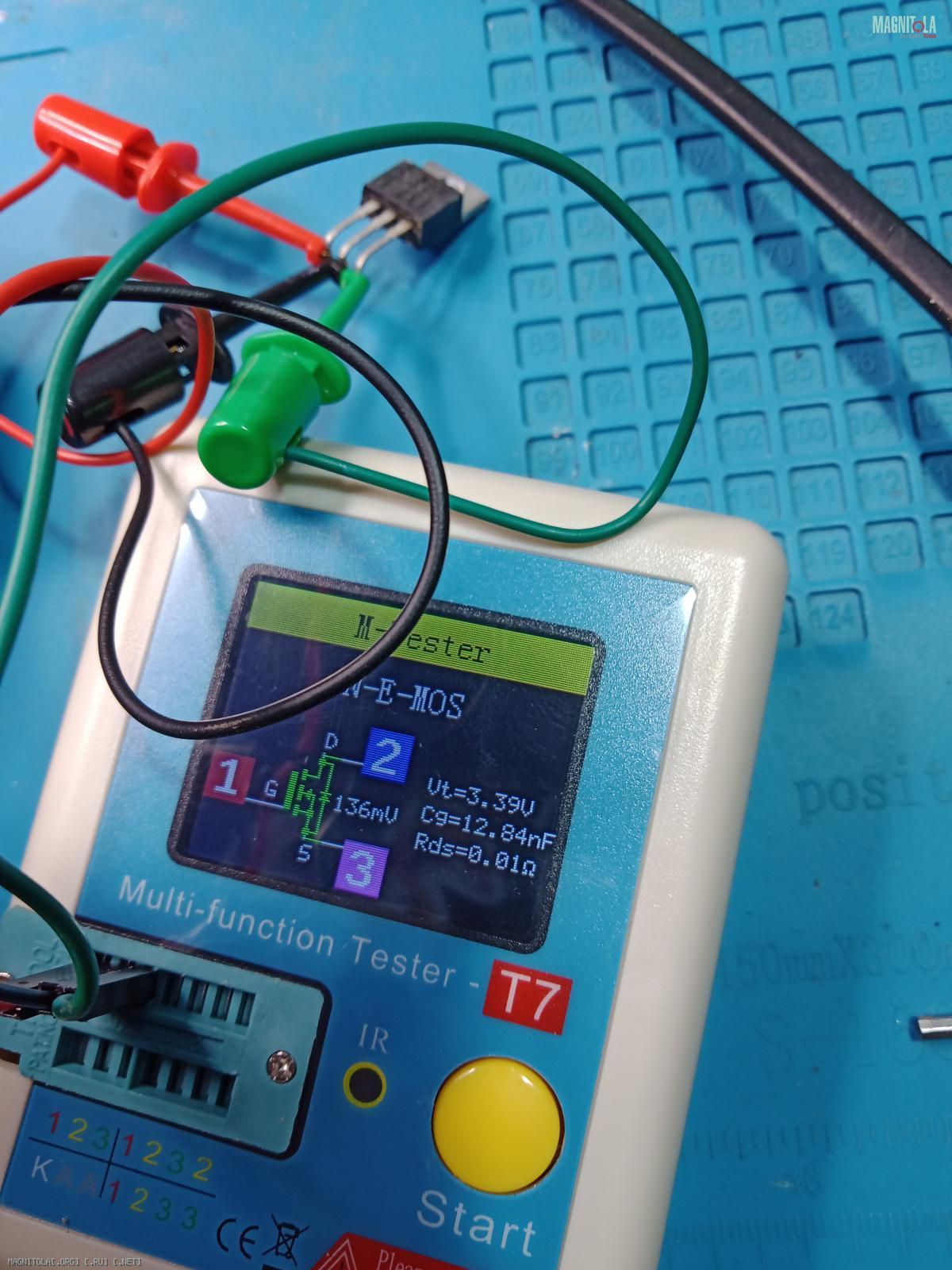

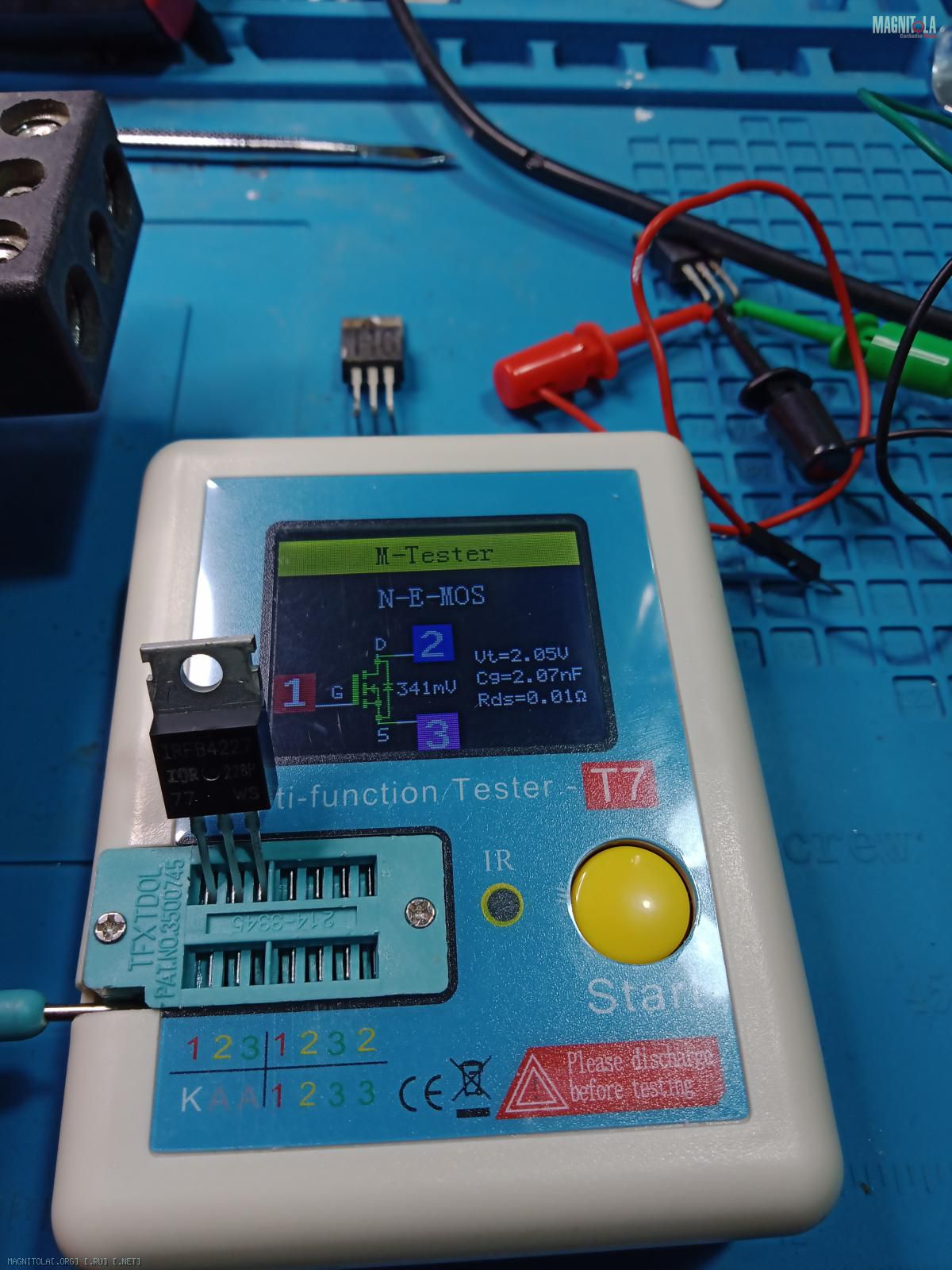

    Таки полевик

    IRFB4227
    Нажмите на изображение для увеличения
Название: 17513638713142946314867162964375.jpg
Просмотров: 0
Размер:	195.9 Кб
ID:	1370331Нажмите на изображение для увеличения
Название: 175136406886239467625000408994.jpg
Просмотров: 0
Размер:	188.5 Кб
ID:	1370333


  8. #7
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    19.06.2025
    Город/село
    Калниболотская
    Сообщений
    6
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    0
    Автор

    Re: Apocalypse AAB-2900.1D помогите с выходниками, схемой

    Удалено правообладателем

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: 17513755317523444762468368887743.jpg
Просмотров: 0
Размер:	281.9 Кб
ID:	1370335

  9. #8
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    19.06.2025
    Город/село
    Калниболотская
    Сообщений
    6
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    0
    Автор

    Re: Apocalypse AAB-2900.1D помогите с выходниками, схемой

    Нажмите на изображение для увеличения
Название: 17513892747423134679434780077096.jpg
Просмотров: 0
Размер:	275.4 Кб
ID:	1370339

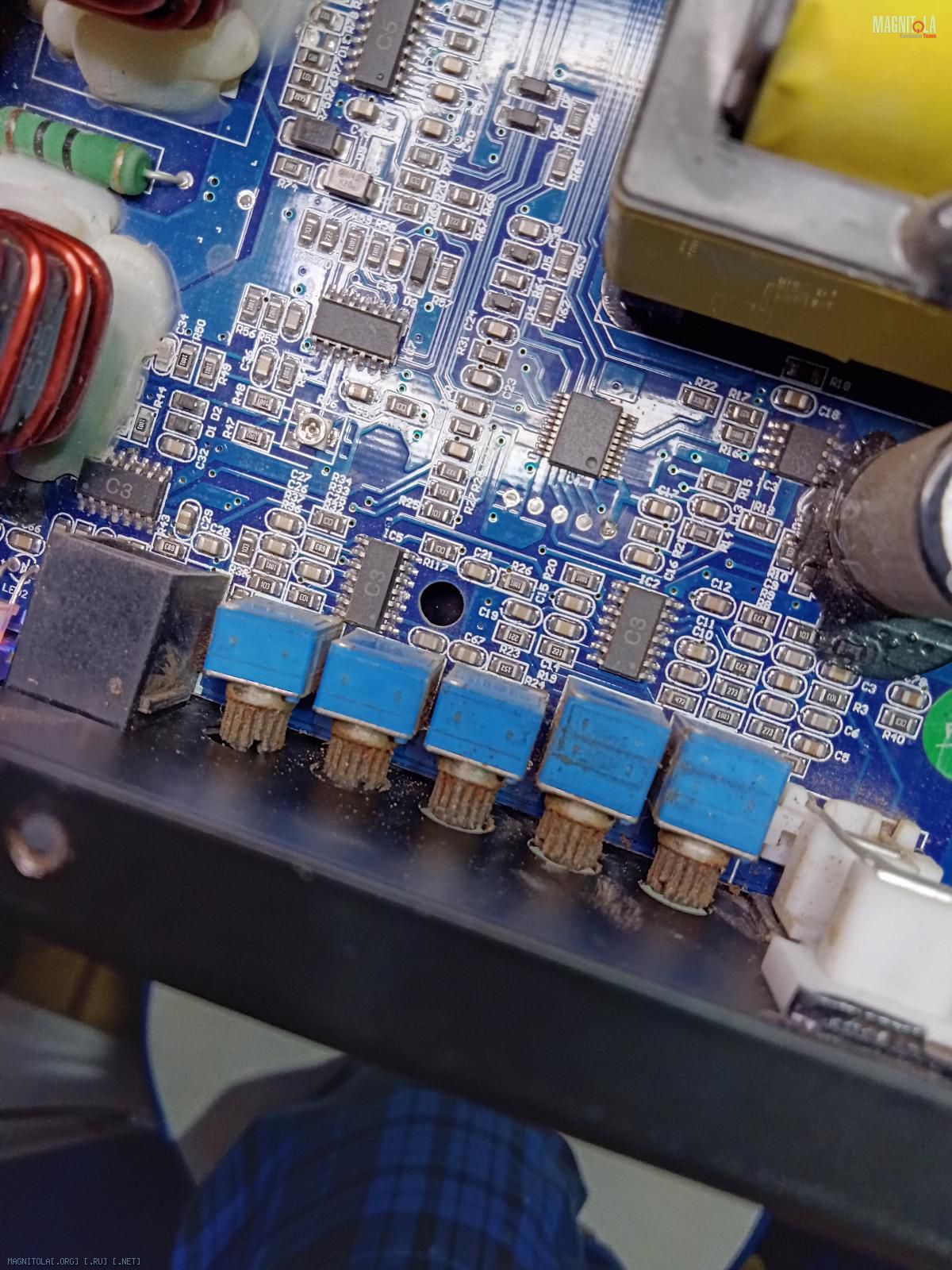

    Негодяйка найдена, только ближе к цели не стал.
    Все зашифровано, может кто по обвязке узнает?

    sop16, 11 +, 4,5 масса, 9,12 вых. на затвор политика.


  10. #9
    Активист Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 150927 Аватар для WENQ
    Регистрация
    10.07.2013
    Город/село
    черногорск
    Сообщений
    744
    Спасибо (Раздал)
    941
    Спасибо (Получил)
    1433
    Более 5 лет на форуме

    Re: Apocalypse AAB-2900.1D помогите с выходниками, схемой

    IRS20957. свой 4227 в мусорку. родной похож на IRFB4115
