Репутация: 93600
Ты че самый умный здесь? Я знаю что пишу в отличии от тебя! У моего друга была такая же херня, ему тоже их перерезали и поставили перемычки, а перерезал из за того что в месте где перегорела дорожка плата немного обуглилась и начала крошиться!Сообщение от Жекич
Чтоб отвечать надо посмотреть было о чем я говорил, там дорожки специально перерезаны были а потом опять соеденены.
Репутация: 468311
Хамство у вас в крови? или мне повезло. Там нет обугливания еще раз говорю, на задней стороне платы в трех местах перерезаты дорожки.
Репутация: 93600 Вам повезло, почитайте мое первое сообщение, там написано СКОРЕЕ ВСЕГО, случаи бывают разные от чего згорают дорожки и перерезают дорожки, я всех не знаю, а то с чем я сталкивался я вам и написал! Хотел помочь, а вы ...,не хорошо! Надо внимательно сообщения читать!
Репутация: 468311 Спасибо вам большое.
Репутация: лучше не знать
Жень, сегодня не время, давай завтра???
С праздником!
Репутация: 468311 Надеюсь завтра поактивней будут., Взаимно.
Репутация: 806433
Зря ты возмущаешься... Сам написал, что опыта нету... Если не ты дорожки резал, как можешь утверждать-как и зачем это было сделано?maxzuk на 99,99% прав, ибо резать и паять просто так не будут...
ЗЫ Хочешь науки и советов-мотай на ус и спрашивай, иначе этот коммент может стать первым и последним...
Репутация: 4051719

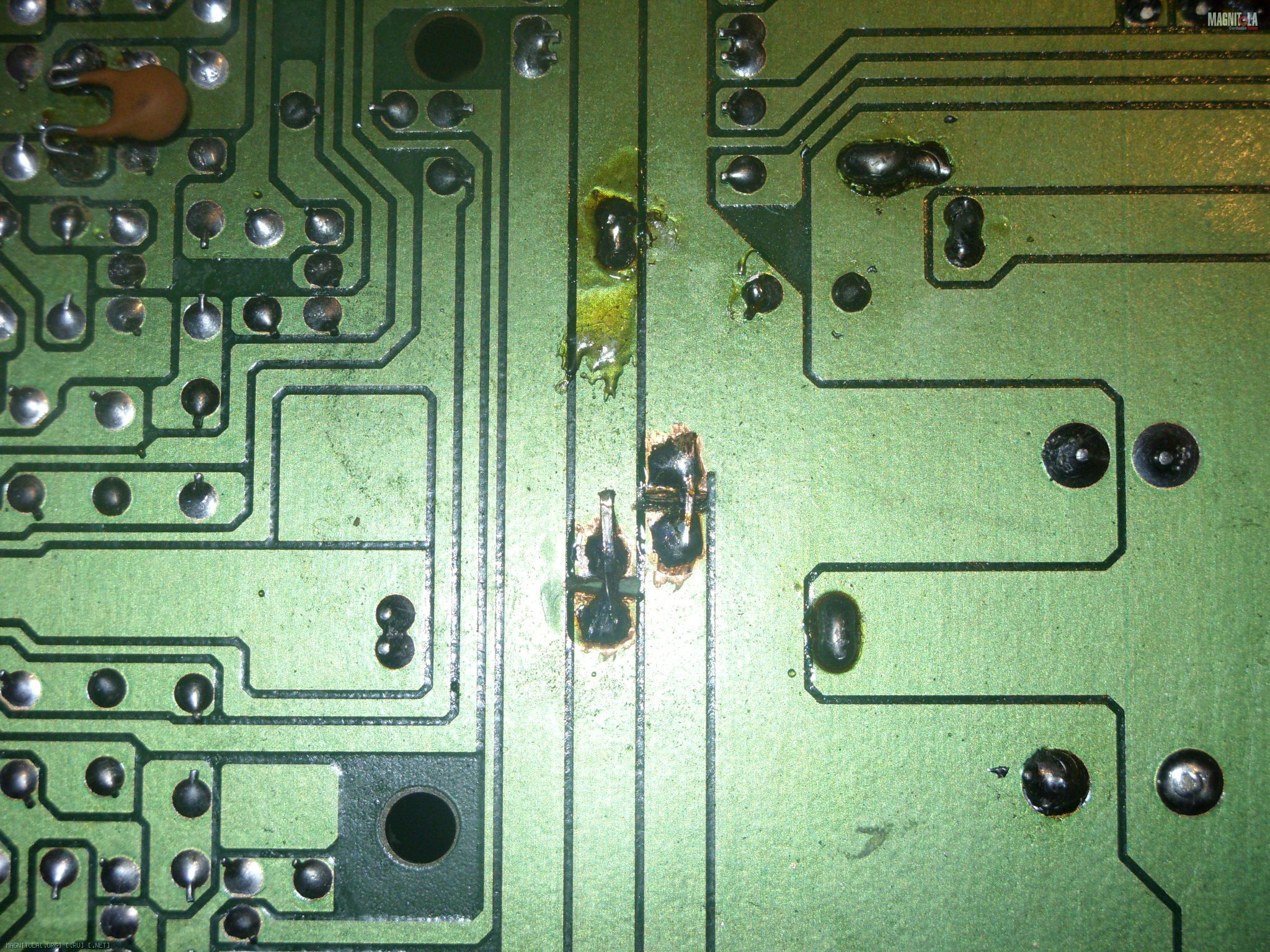

Ни чего страшного в том, что кто-то перерезал дорожки нет. Перерезали во время ремонта, для того чтобы отсоеденить ПН от усилителя по питанию. Скорее всего усилок тупо вподал в протект, а ремонтирующий в тот раз решил таким образом определить кто виновник, усилители или ПН. Дурацкий сособ, но порой приходится и так.Вложение 51696Вложение 51697Вложение 51698Вложение 51699Вложение 51700Вложение 51701Вложение 51702Вложение 51703Вложение 51704 Товарищ привез усилитель, в районе блока питания видно погорелости. Хотелось бы произвести ремонт самому, если возможно тыкните пальчиком какие детали менять. И еще видно с обратной стороны платы в трех местах дорожки были перерезаны, а потом кинуты перемычки . Для чего?
Но суть не в этом, ### с ним с этими перемычками.
В данное время очевидно, что выгорели силовые ключи первички ПН-на.
Замена всех нахер адназначна и вполне реально что и обвязка(резисторы и прочая тряхомудь) постродала, следует прозвонить их когда будут транзисторы выпаены.
Наевшийся ПН это скоее всего следствие сдохшего непостеедственно усилителя, одного или пары каналов. Следует начать с прозванивания выходных транзисторов.
усилителя.
---------- Post added 24.02.2010 at 20:52 ----------
нет, это не так, такое можно предположить ТОЛЬКО маразмо-теоритически, дорожки выгорают до тла и не местами а целиком по самому узкому месту.
Перерезания дорожек питания это факты предидущего ремонта, не очень компитентным в этом деле гуманоидом.
Репутация: лучше не знать
Диоды какие то левые в выпрямителе, фотки плоховаты, резюки подкопчены наверное. Жень, тут нужны знания газуй к спецам.
Репутация: 4051719 Фотки, это да, не айс.....
Диоды точно, что уже не оригинальные стоят, их меняли, заменили на более мощные, причина этого не очень понятна, но вполне возможно поставили то, что было в наличии.
Главное что они не слабее, а мощнее и это гуд. Оригинальные были в кузовах ТО-220, а в таких корпусах сдвоенные диодные сборки мощнее чем два по 10А я лично не видел.
Эти инородные походу два по 15А, т.ч. вопрос чиста эстетического не соответствия типоразмеру и всё.
Усилок, топологически и конструктивно не сложный, но согласен что если нет оыта и знаний то лучше сразу к сецу отнести, т.ч. +1
