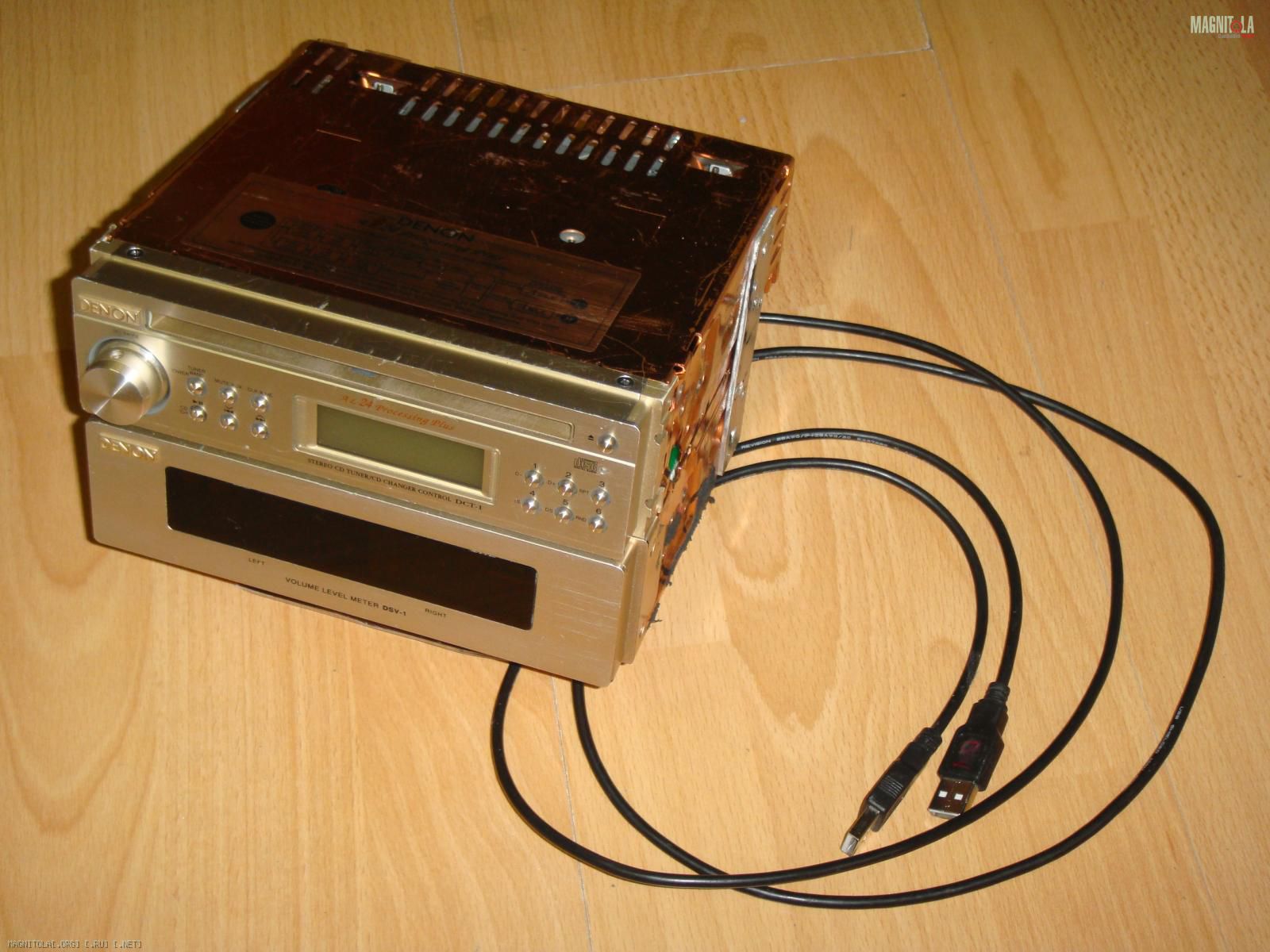

Не на TI TPA ? Или что-то свое?Что за цапы добавлены?Больше полугода функционирует и радует звуком двухэтажный Denon.
Теперь он многоканальный, в каждом канале своя регулировка задержки(настраивается с компа)
Громкость регулируется во внешней громкости около усилков.
Вложение 1121598
Репутация: 190573
Пока стоят родные деноновские модули(с доработкой) и на на них "прилепелны" платы задержки.
Скоро будут самодельные модули где устранены все недостатки родных и с интегрированными задержками.
Мама рассчитана на четыре модуля т.е. всего восемь каналов.

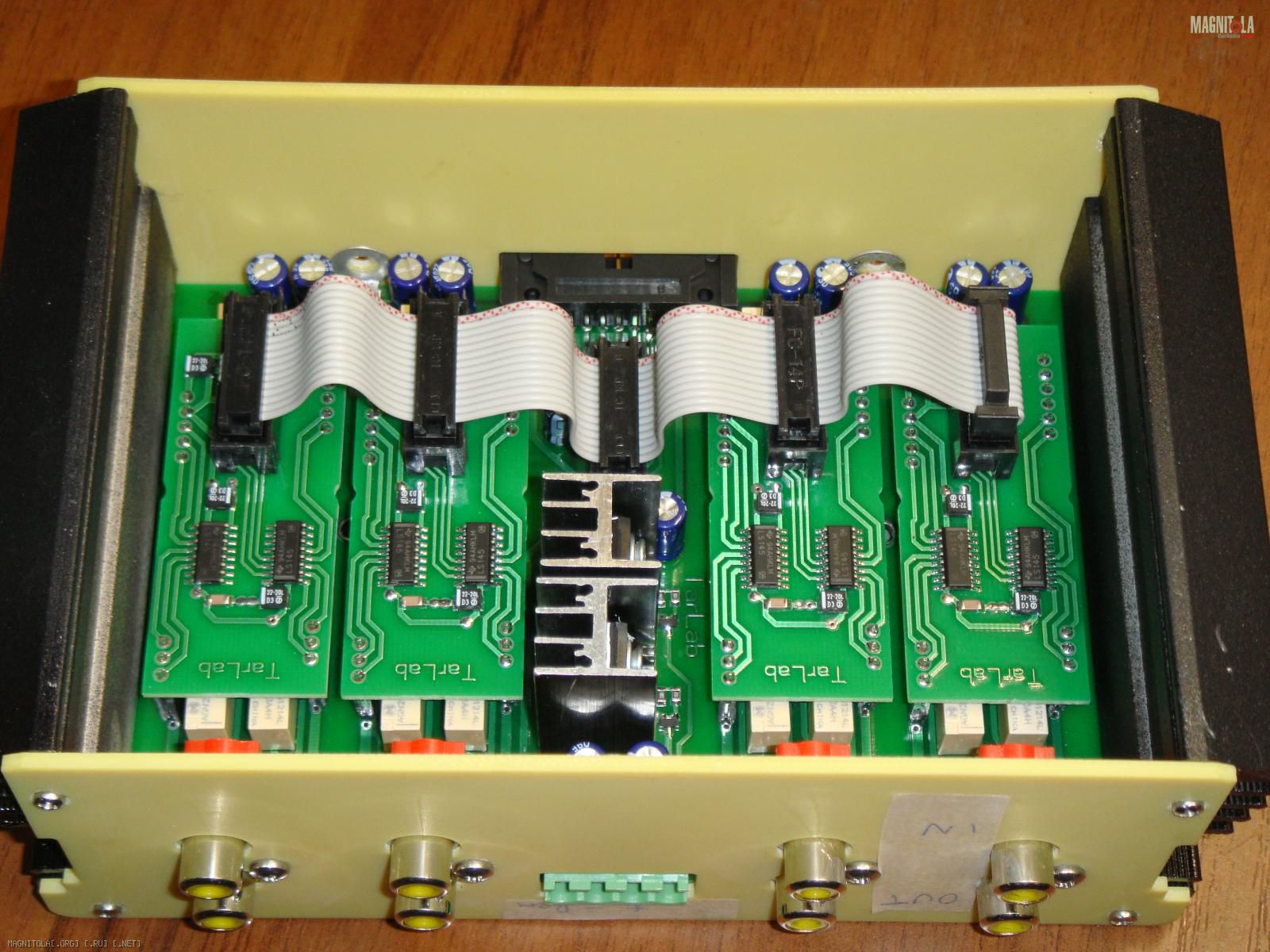

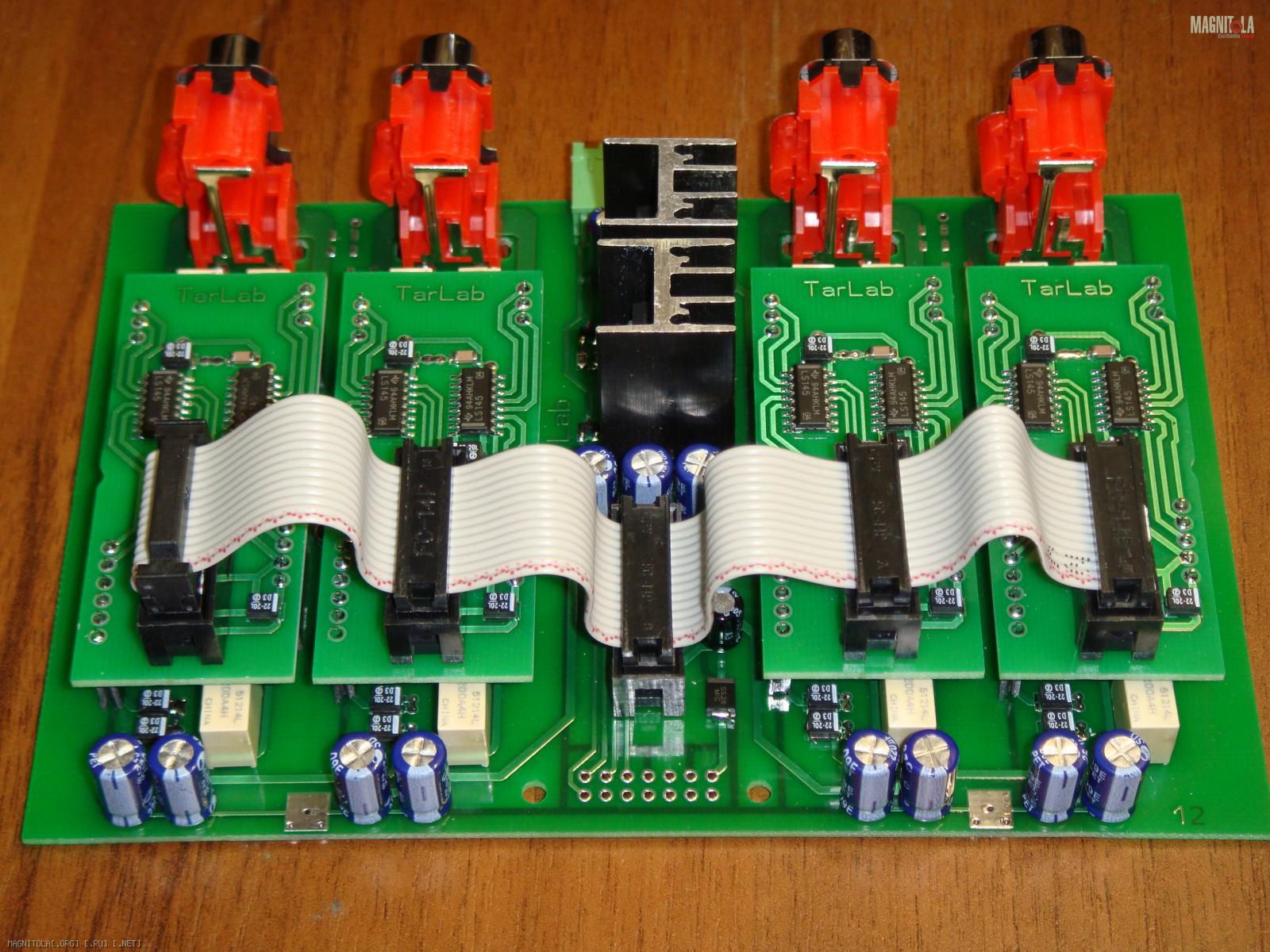

Репутация: 190573 Внешняя громкость сделана на реле.
Делал вариант на четыре канала, чтобы посмотреть\послушать как получится - получилось очень хорошо по звуку.
Она и в домашке сравнивалась с внешними громкостями - пока счет в нашу пользу.
Теперь играет в авто в паре с 2денон(обзовем его так) Но так как у денона каналов больше пришлось сделать еще одну такую же
и сейчас их две - используется 6 каналов.

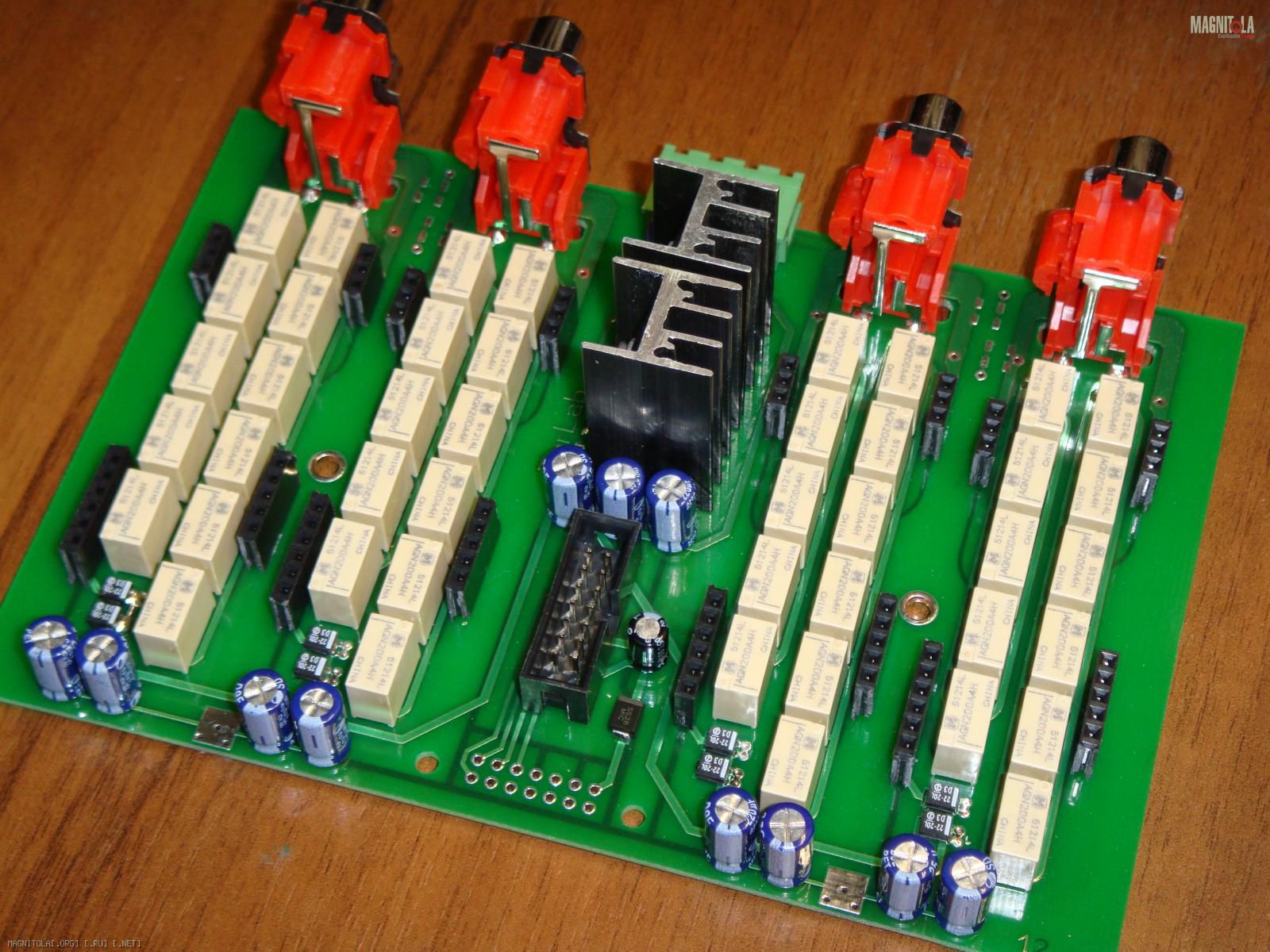

Репутация: 190573 А ни кого не смутило количество реле?
Репутация: 2315149 Шаг аттенюации что ли по 0,5дБ? ИЛи диапазон аттенюации расширенный?А ни кого не смутило количество реле?
Репутация: 190573 Шаг 2 дБ.Всего 58 дБ.
Репутация: 2315149 Но для этого же достаточно 5 реле на канал? Или они не сдвоенные?
Репутация: 190573 Реле сдвоенные.
Это для "никитинского" достаточно 5 штук. Но я не делаю такие, вернее делаю если надо подешевле.
Проблема обычного регулятора - изменение и входного и выходного сопротивления при регулировании.
У "никитинского" изменяется или входное или выходное(в зависимости как включишь), при чем меняется не линейно, а скачками.
Эти изменения, естественно, отражаются на звуке. Замечал ведь наверное что при разных уровнях громкости немного разная подача.
Этот регулятор Т-мост с перекрытием и у него и входное и выходное всегда одинаковое. Поэтому тут в два раза больше реле, резисторов....
ну и управление другое.
---------- Сообщение добавлено 03.04.2017 в 16:47 ----------
Кстати, такие регуляторы давно применяю в домашке.

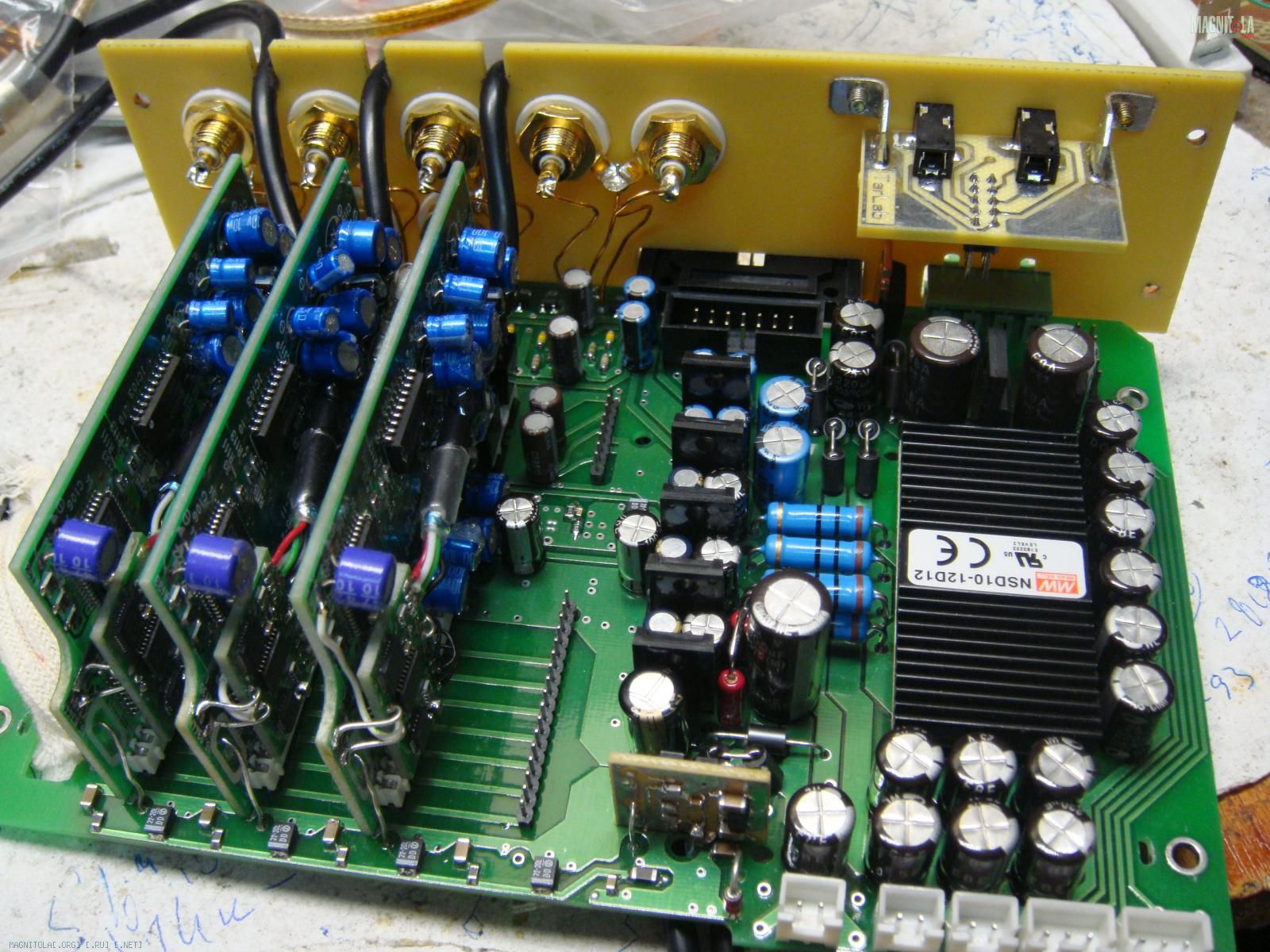

Репутация: 190573 Внутренности нижней морды 2денона
.
А есть вот такая штука.
Это первый этаж.
