"АпГрейд" микроволновки или "Чем занимаются Crazy Russian Scientists"
Более вариантов размещения темы не нашел, поэтому в "домашнем мастере". Хотя отношения к домашнему хозяйству тема не имеет, разве что - исходными материалами для работы была бытовая техника, а именно СВЧ-печи.
Но обо всём по порядку.
Занимаюсь я исследованиями в области химии твердого тела, а точнее - синтезом порошков карбида вольфрама, еще точнее низкотемпературным карботермическим синтезом ультрадисперсных порошков карбида вольфрама с различными добавками.
Перспективным направлением в этой области является проведение термообработки под действием СВЧ-излучения. Это быстро, энергоэффективно и ускоряет протекание реакций.
В общем, была у нас лабораторная печь (отечественного производства, между прочим) в которой мы и проводили синтезы. И случилась у нас загвоздка - стало необходимо повысить рабочую температуру печи с 1100С до 1300С. Наши "производители" попросили за такую модернизацию 60 т.р., что довело общую стоимость печи до 200 т.р. (они еще и промахнулись на 20 т.р., как потом оказалось и просили доплатить). Результата толком они не добились, по факту печь уверенно работает до 1200С (при чем последние 100 градусов набирает о-о-очень медленно), а если пытаться поднимать еще выше - сгорает трансформатор. Что мы узнали опытным путем недавно ;) Сгоревший транс менять было некому, ребята обанкротились. Пришлось делать самому. Благо на "разборке" бытовой техники трансы стоят по 500 р.
Ну и попутно еще осенью прошлого года возникла идея сделать собственную микроволновку. Побольше, получше, помощнее. Чтоб всё было как надо и ничего за это не было (в смысле стоимости печи)
В итоге был приобретен пирометр с блоком управления для автоматического контроля и регулировки. Найдены в "закромах родины" два комплекта Магнетрон-Конденсатор-Транс, корпус старой микроволновки (российского производства начала 90-х годов. И началось...
http://magnitola.org/members/79108-a...ture459308.jpg
http://magnitola.org/members/79108-a...ture459306.jpg
http://magnitola.org/members/79108-a...ture459302.jpg
http://magnitola.org/members/79108-a...ture459294.jpg
http://magnitola.org/members/79108-a...ture459304.jpg
http://magnitola.org/members/79108-a...ture459296.jpg
http://magnitola.org/members/79108-a...ture459292.jpg
http://magnitola.org/members/79108-a...ture459300.jpg
http://magnitola.org/members/79108-a...ture459298.jpg
Силовые и управляющие цепи уже собраны, печь практически готова к проведению пробного пуска и испытаний.
Позже дополню, нужно бежать, точнее ехать. :)
Re: "АпГрейд" микроволновки или "Чем занимаются Crazy Russian Scientists"
О! Точно! Хотел новую купить ;)) еще одну надо?;))))
домашний андронный коллайдер ;))))
Re: "АпГрейд" микроволновки или "Чем занимаются Crazy Russian Scientists"
вот позавидуешь ,люди помимо музыки еще и в микроволновках рубят. а тут накрылась гудит , крутит а не греет:no2:..
Re: "АпГрейд" микроволновки или "Чем занимаются Crazy Russian Scientists"
Если гудит и не греет - вероятнее всего магнетрон сгорел (хотя гудеть может и движок тарелки).
Разобрать, проверить целостность предохранителей. Их обычно два, один на "фильтре" обмотки транса, его видно будет "невооруженным глазом" при осмотре, второй (высоковольтный) на проводе, идущем от конденсатора к магнетрону (провода в специфичной красной тканевой оплетке) он закрыт в тубусе. У меня на фотках видно его вроде. Если оба целые - снять магнетрон и осмотреть наконечник. Там сразу видно будет признаки проскочившей "искры".
Re: "АпГрейд" микроволновки или "Чем занимаются Crazy Russian Scientists"
Цитата:
Сообщение от
юра 68 крутит а не греет
Кран на газу открой)))
По делу.Коль,а индукционный разогрев на свойства материала влияния не оказывает?
Re: "АпГрейд" микроволновки или "Чем занимаются Crazy Russian Scientists"
Что бы быть до конца точным - индукционный и СВЧ - немного разные нагревы, и по рабочим частотам, и по материалам на которые они могут воздействовать (металлы и полярные молекулы, соответственно)
СВЧ-нагрев на порошковые материалы оказывает положительное "влияние", т.к. воздействие происходит одновременно на весь объем образца, а не снаружи внутрь, как контактном конвективном или радиационном(в других его проявлениях) механизме теплопередачи. Не происходит спекания (образования корочки), рост зерна происходит (при высоких температурах это неизбежно), но он происходит равномерно, достигается узкий разброс в гранулометрическом составе, размерность удается удержать в пределах сотен нанометров (350+/-100нм).
Кардинальных изменений свойств (исчезновение одних или появление других) е наблюдается.
Re: "АпГрейд" микроволновки или "Чем занимаются Crazy Russian Scientists"
Просто у меня друг-бывший начальник производства сапфиров для полупроводников в Зеленограде.В Туле,на военке,заказывали тигли из вольфрама с электроразогревом.2500 градусов по месяцу в них держали.Правда цена повыше на десяток порядков,по сравнению с бывшей микроволновкой.
Re: "АпГрейд" микроволновки или "Чем занимаются Crazy Russian Scientists"
Цитата:
Сообщение от
orbita21 снять магнетрон и осмотреть наконечник.
если сфотаю , ткнете где эта штука там ?
Re: "АпГрейд" микроволновки или "Чем занимаются Crazy Russian Scientists"
Да.
Вообще, это стандартное изделие. Шестое фото. Та штука, которая сверху (к ней там ещё коричневый провод "идет").
Вложений: 5
Re: "АпГрейд" микроволновки или "Чем занимаются Crazy Russian Scientists"

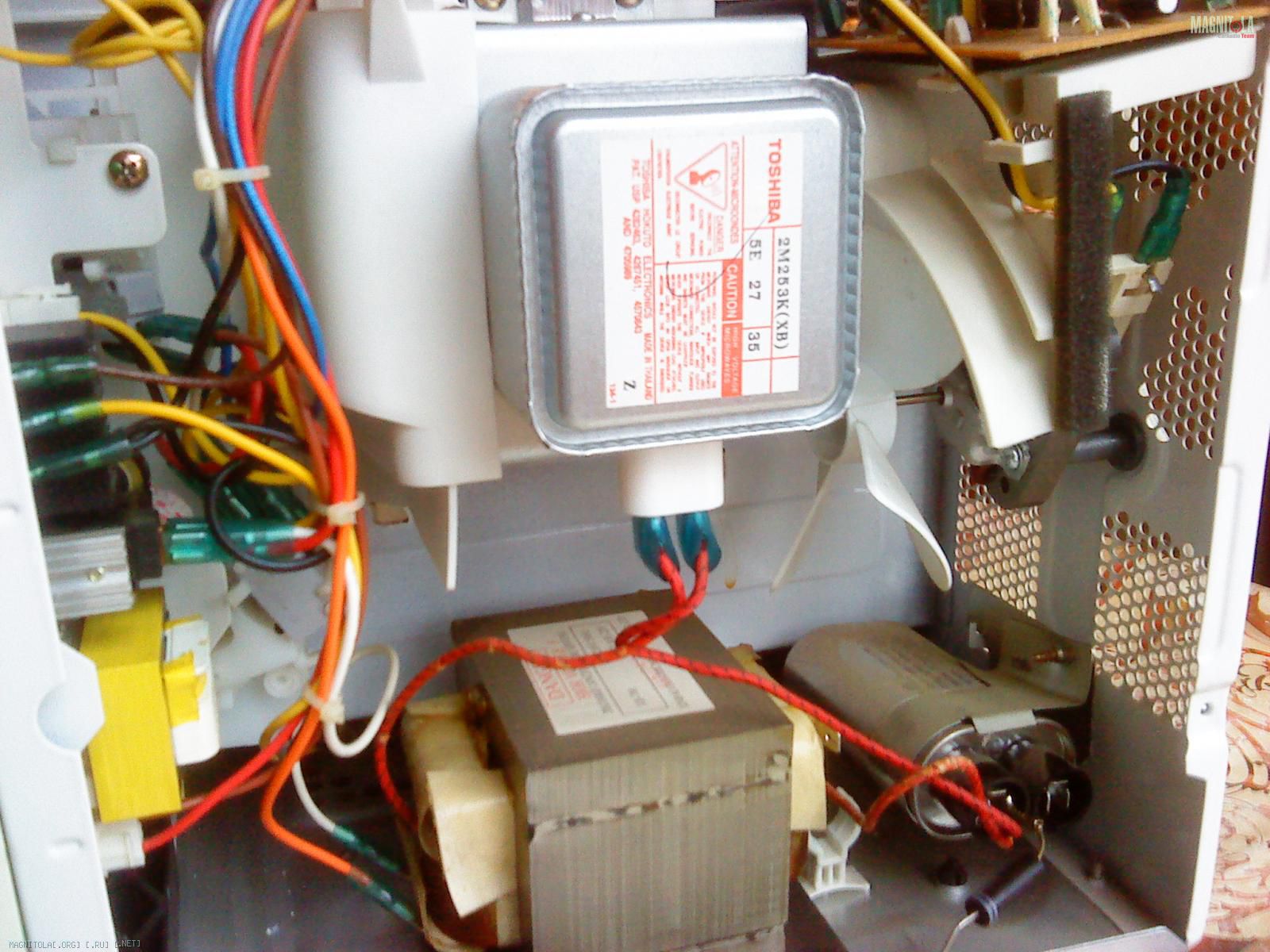

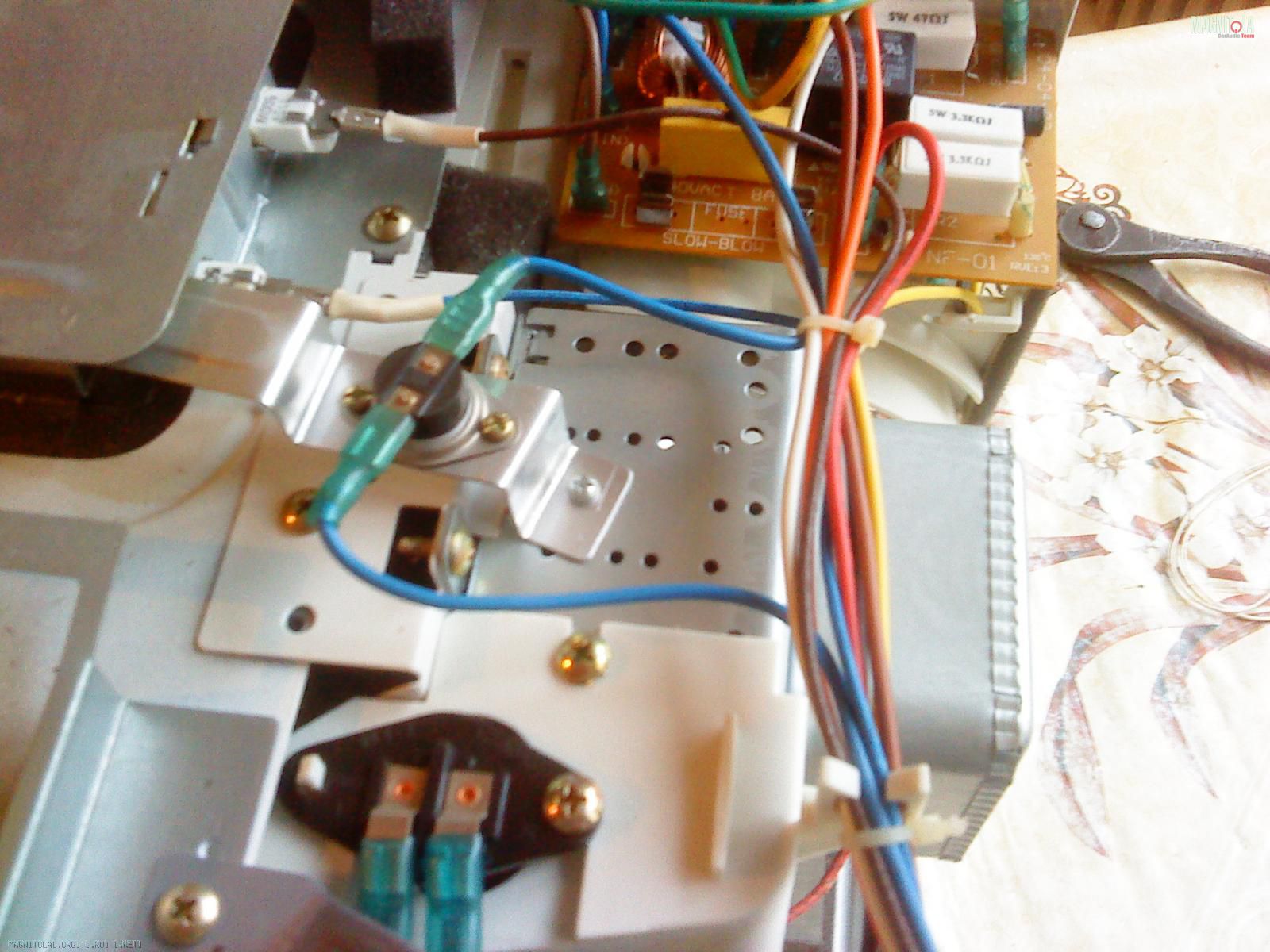

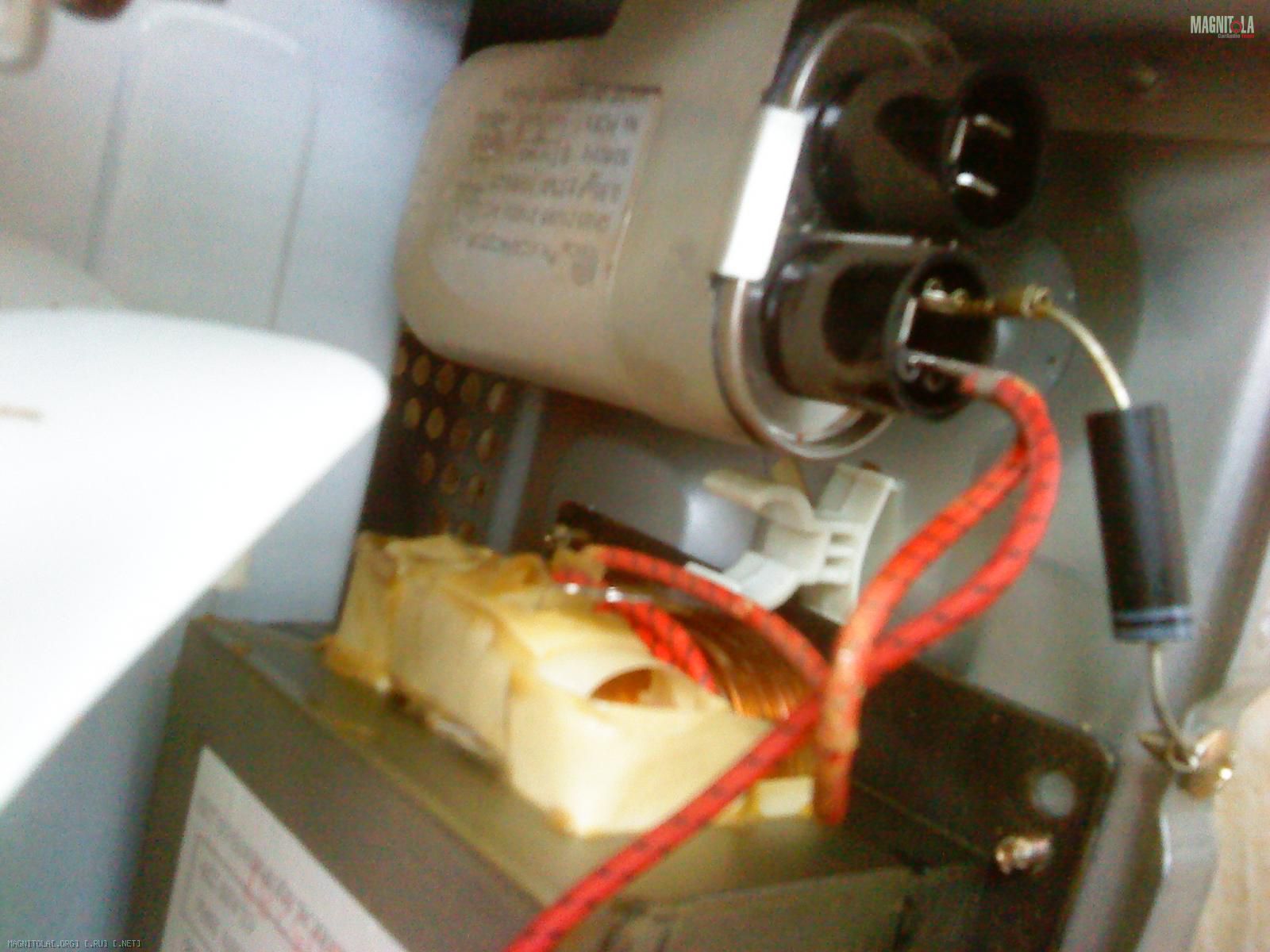

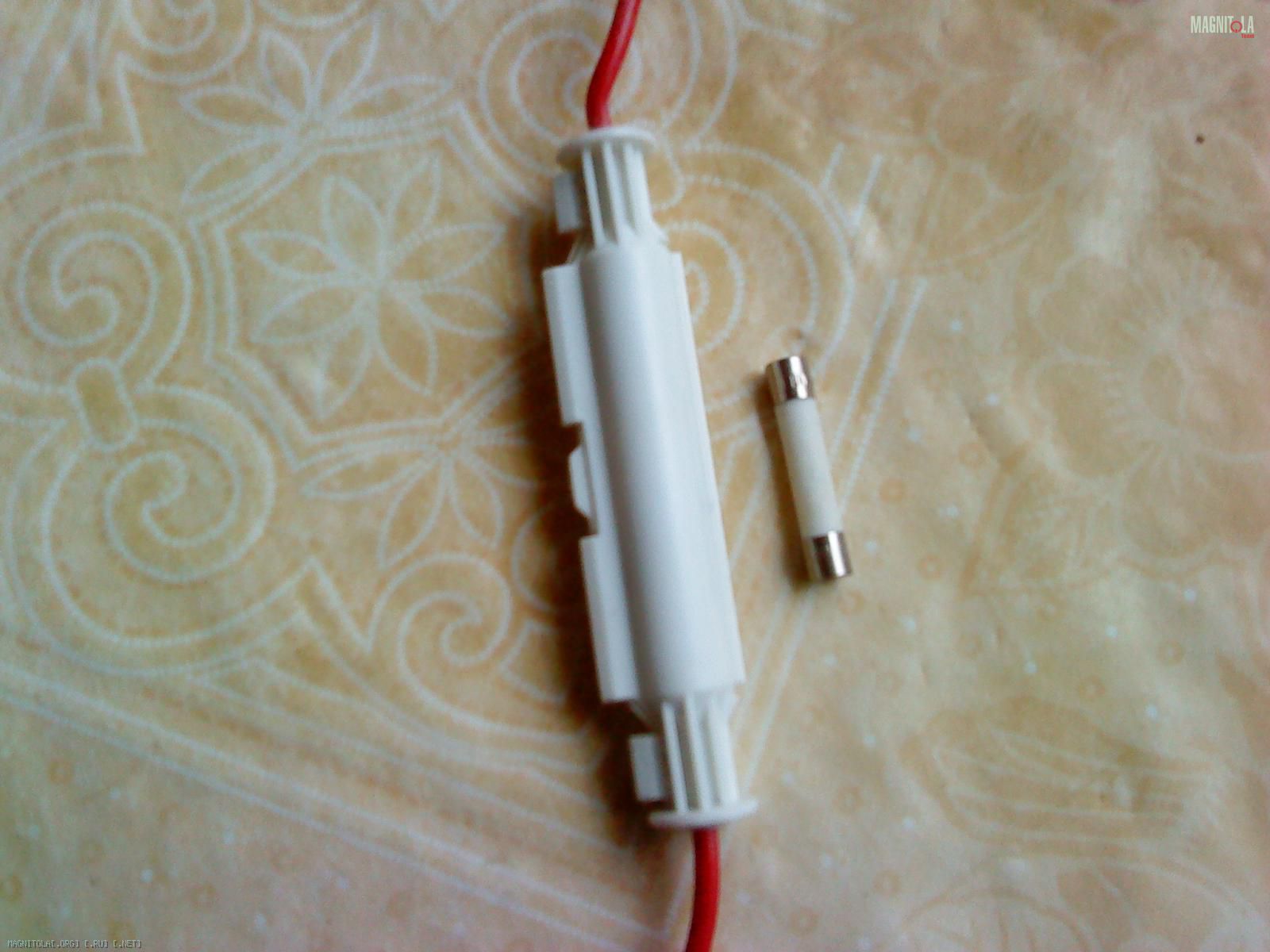

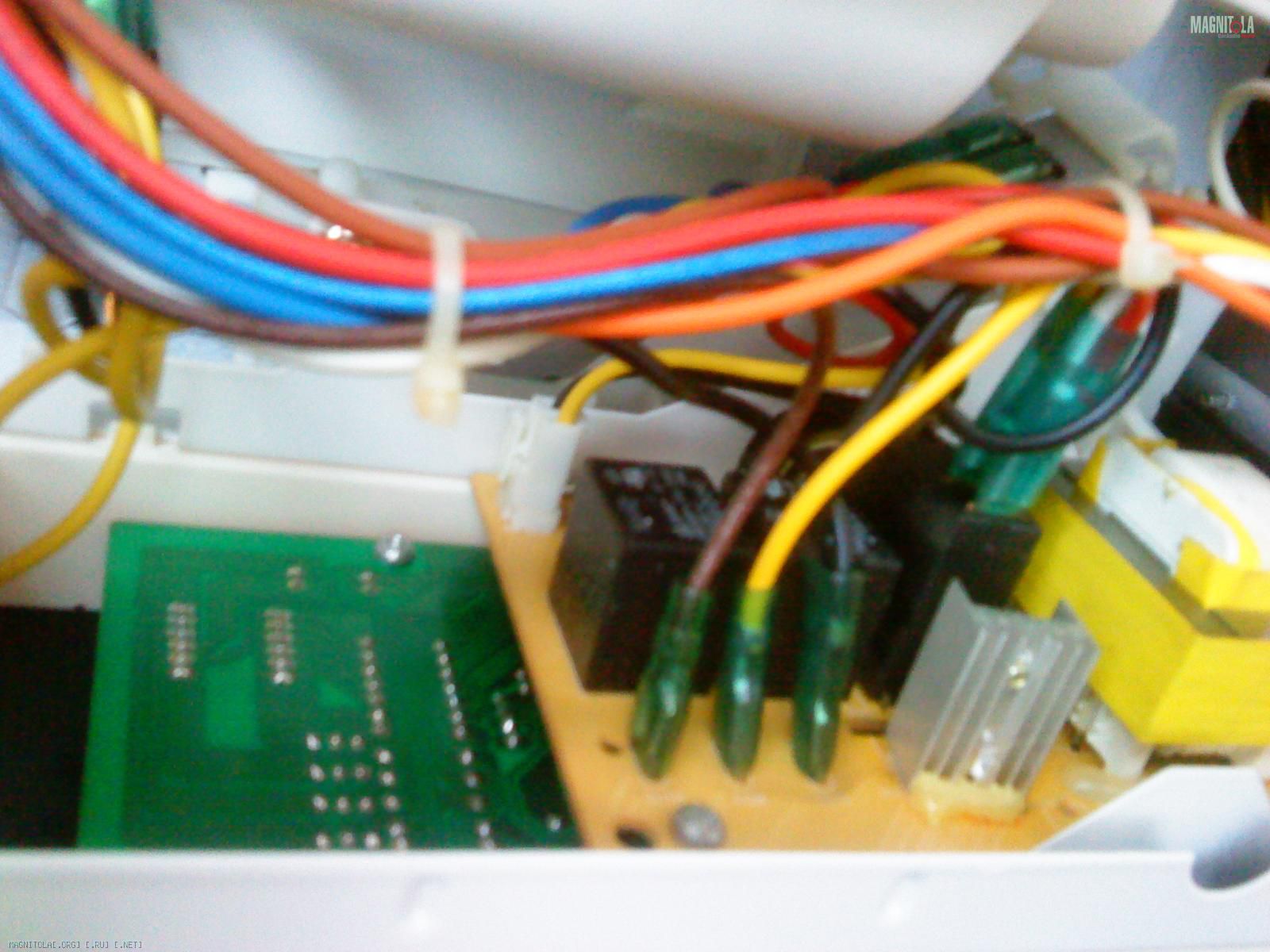

Вложение 459492Вложение 459494Вложение 459496Вложение 459498Вложение 459500преды проверил ,целы. магнетрон это где тошибо написано ? снять его и осмотреть ?
