Достойная связка Alpine DVA-9861Ri / Alpine TME-M770S

АП!

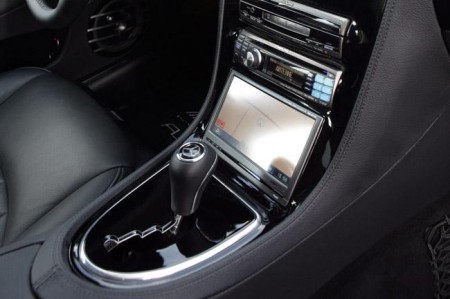

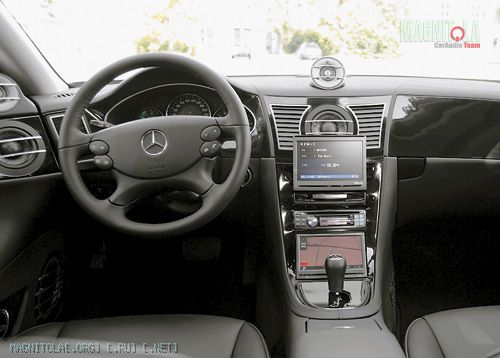

Пару фоток реализации моника в Mercedes-Benz CLS 350

Сообщение от kocmoc80

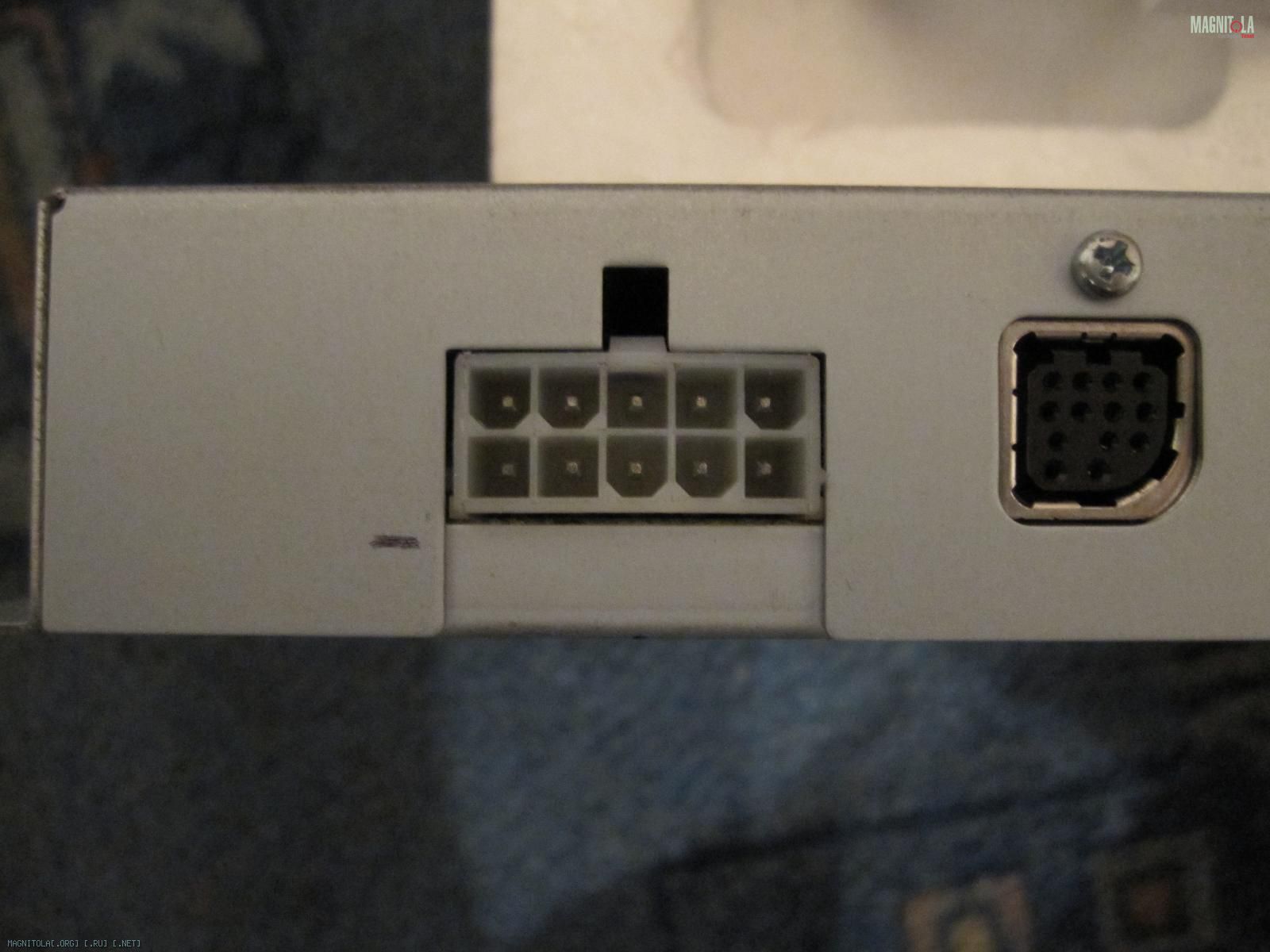

Здравствуйте! Очень нужна помощь!!!!!!!! Очень!!!!! При установке tme-m770s была повреждена (убита) колодка коммутирующего блока!!!! Прошу, пришлите несколько фотографий с разных сторон этой колодки, или распишите где какие провода по номерам!!!!!! Спасибо огромное!!!!

Ответ с фотками в личке)

Большое Вам спасибо!!!! Ну... тогда начну с объективного отзыва о мониторе и его возможностях!!!

1. Качество изображения на сегодняшний день можно оценить скорее на 3+, но забывать, что модельный ряд 2005 далекого года не стоит!!! Сейчас многие бюджетные устройства с мониторами показывают приблизительно на одном уровне!!!
2. Настроек в мониторе (если использовать без доп.оборудования) как и во всех других автомониторах). Но... есть и очень полезные настройки! Если у Вас CD или DVD чейнджер в багажнике, а головное устройство заменяется монитором, то все настройки производятся непосредственно через монитор и даже регулировка громкости! Тут появятся некие сложности, так как его меню увеличивается в пару тройку раз! Но все объективно понятно!!!
3. Напрямую процессорами не управляет, так как отсутствует шина Ai-NET, но при подключении головы с шиной, тут же появляются настройки на экране 2/2!!! (правда не все, но для непосредственно доступных с места водителя, этого хватит (pxa-h700)).
4. Отклик на касание поставлю при t +5 и выше на 4, а вот ниже... уже на 3!!! Надо подождать минут 15, пока нагреется салон, тогда все возвращается в норму!!!!
5. Не могу не отметить, что все пульты ДУ, проверенные мною, даже еще от кассетной головы работатют через монитор! Также управляют всей системой! Так что красный глаз отпал сам собой
6. Поставлю три за организацию отключения питания на устройствах! Пришлось проц подключать через зажигание, так как монитор его отключить не может, увы!!! Либо отдельно кнопку! Сам монитор выключается только кнопкой питания на передней панели!!!!
7. Димер - это вообще что-то! Он работает на освещенность салона! НО... Стал под фонарем, озарил бледный свет салон авто от монитора!!!!! Тухнет правда плавно и красиво
8. Последнее!!!! К нему можно подключить любое DVD устройство на 4 канала! По паспорту имеет 2 входа и один выход, но AUX 2 изменяется и на выход. Так что у кого есть голова воспроизводимая dvd диски и выход video через колокольчик, может его тоже использовать!!!!

Итоги:
Поставил монитор tme-m770s, чейнджер dha-s690, проц pxa-h700, и временно усь кларион! Общая оценка 4+!!!! Проблема возникла в настройках проца... но это просто по незнанию, так что по звуку пока не скажу!!!! В последствии планирую 5.1, вот тогда и посмотрим на монитор, как быстро будет все функционировать и будут ли проблемы!!!! А за колодку спасибо, очень выручил! И с рождеством!

я прошу прощения за флуд в данной теме, но вопрос такой!
допустим имеем связку 9861+770S, подключаем её к процу, одновременно подключаем к процу чейнджер. и что получается, ВСЕЙ связкой можно теперь управлять как с ГУ, так и с монитора,так и с любого ДУ пульта???

Сообщение от Андреичъ

я прошу прощения за флуд в данной теме, но вопрос такой!
допустим имеем связку 9861+770S, подключаем её к процу, одновременно подключаем к процу чейнджер. и что получается, ВСЕЙ связкой можно теперь управлять как с ГУ, так и с монитора,так и с любого ДУ пульта???

Да нет конечно!!!! Одним пультом вся система не управляется! Просто устройство, которым Вы пользуетесь и имеет пульт ДУ, то на само устройство наводить пульт не надо (оно может быть скрыто от внешнего взора), а на мониторе есть "глаз" который принимает сигналы от Вашего ДУ устройства, и отправляет его в то устройство, которое выбрано на маниторе! (отпадает лишняя установка в ИК глазках или доступности в поле видимости для пульта). Есть нюанс: вы пользуетесь тем устройством, которое выбрано у вас на экране... пульт его повторяет, перешли на другое, пульт тоже!!!!
По поводу управления несколькими устройствами:
если Вы собираетесь управлять несколькими устройствами alpine (пример: проц, чейндж, и dvd проигрователь, или усилок серии mra, проигрователь и чейнджер) или все что содержит шину ai-net, и все это через монитор, то звук необходимо реализовать по оптике!!! а шину подключать последовательно от устройства к устройству. Усилитель желательно ставить последним, а чейнджер выносить с середины схемы!!!

Голова должна иметь минимум два выхода на ai-net!!!! Все отлично и наглядно показано в схеме к dvd dva-5210 (http://www.alpine.su/files/dva5210.pdf стр.60) данный девайс сам и имею
Как показала практика экспериментов, это еще не предел возможностей данной связки... но увы, в мониторе не реализовано больше 5 устройств одновременно!!! Опять НО.... Если Вы подключите доп систему IVA Alpine по спец проводочку, о котором расписано в инструкции tme-m770S, то пределу нет совершенства)

Забыл!!!! Навигатор тоже подключается, не зависимо от количества устройств в схеме!!!!
