Каток, подскажи по операм. Хотел тут по-упражняться в перепайке ОУ (буферные усилители по лин. выходам) на без дела пока - AVX830м. Оказалась, родные NJM4565Е-Х(корпус SOP ?), а заказывал в корпусе SSOP.


4565Е- по-крупней , что радует. И тогда можно ставить что то лучше тех же THS4082, например LM4562 ? Т.е "один в один" ?
Твик своего 840-го обдумываю, там наверн все тоже, но схему надо посмотреть, которой не достать пока.

А что тут подсказывать-то? Красота, одним словом!
Это же прекрасно, что стоят SOP-корпуса - меньше проблем с перепайкой.
LM4562MA или LME49720MA сядут "один в один", как родные.
Вторые - обновлённая версия первых, т.к. LM4562 уже сняты с производства, то при покупке LME49720 меньше вероятность купить фейки (перемаркированные в LM4562 какие-то более дешёвые ОУ).
Кстати, у меня есть схема на AVX830 - не помню уже, делился я ею с Вами или нет...
Если нет - могу выслать.

Сообщение от Каток

Кстати, у меня есть схема на AVX830 - не помню уже, делился я ею с Вами или нет...

И не только делился схемой, но и разработал план доработок для него )
Но я не осуществил, появился 840-й. Схемы не найти на него, если там те же ОУ, думаю летом твикнуть.
Спасибо, по операм все понятно теперь.

А!.. точно. Забыл..
Нет, я помню, что подход к твику Вы делали, но отложили.
Только мне что-то стало казаться, что у Вас был подход к 800му.
Сорре, запутался....

Сообщение от Каток

Сорре, запутался....

Да как в этой жизни ваще не запутаться, надо умудриться

Планировал AVX830- твой "мастеринг" есть, думаю он в силе и на 840, компоненты-инструменты закуплены. Пусть поработает на гарантии. А 830й уйдет в другую машину в штатку, поэтому твик не нужен.

Ну вот, "тюнинг" KW-AVX840 выполнил!
Каток, спасибо большое за план переделки. Придерживался твоих рекомендаций, чуть хуже вышло у меня с пленочными шунтами, Wima пришла... такие боченки с короткими лапками, ток стоя их запаивать, что не надежно было б. Несколько пленки уложил от EVOX-RIFA. В мультимедиа теперь трудяться электролиты: ELNA Silmic II и Elna Cerafine, низкоимпедансные OS-CON. Перепаяно и допаяно не мало, штук 25-30 компонентов в итоге.
Работу разделил на три фазы с промежуточной проверкой на живучесть изделия. В 840-м не надо для включения собирать полностью лицевую панель, как в более ранних моделях 800 серии. Только 2 шлейфа на мордочку подключить достаточно:

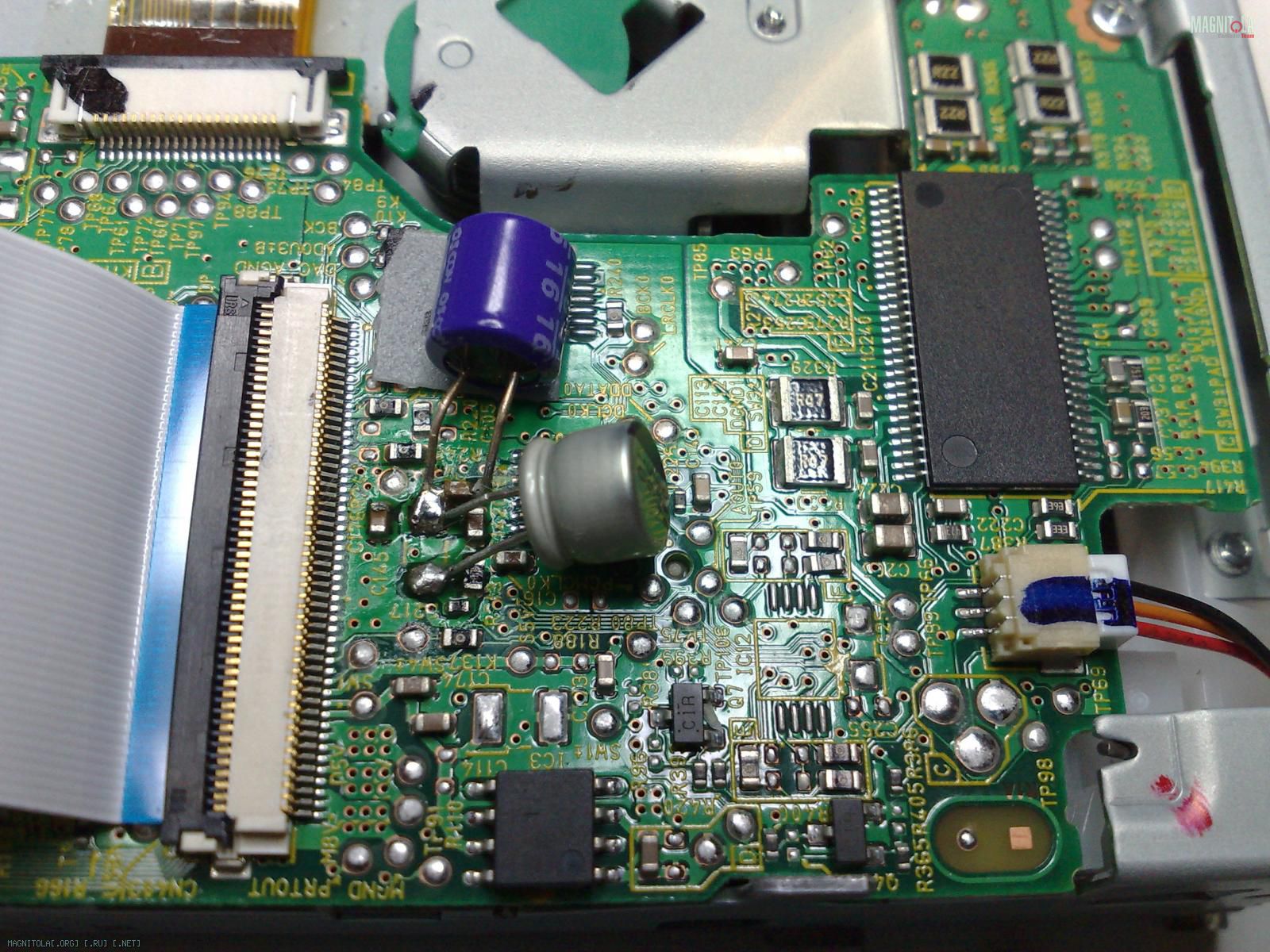

1. DVD- секция, там ЦАП. По питанию, замена Jamicon электролита и керамического (20mkf) кондеров на OS-CON с увеличением номиналов, c другой стороны шунты запаяны. Все мелко и тесно, жуть!


Все так же получилось, как и Каток исполнял, т к свободы творчества тут нет!

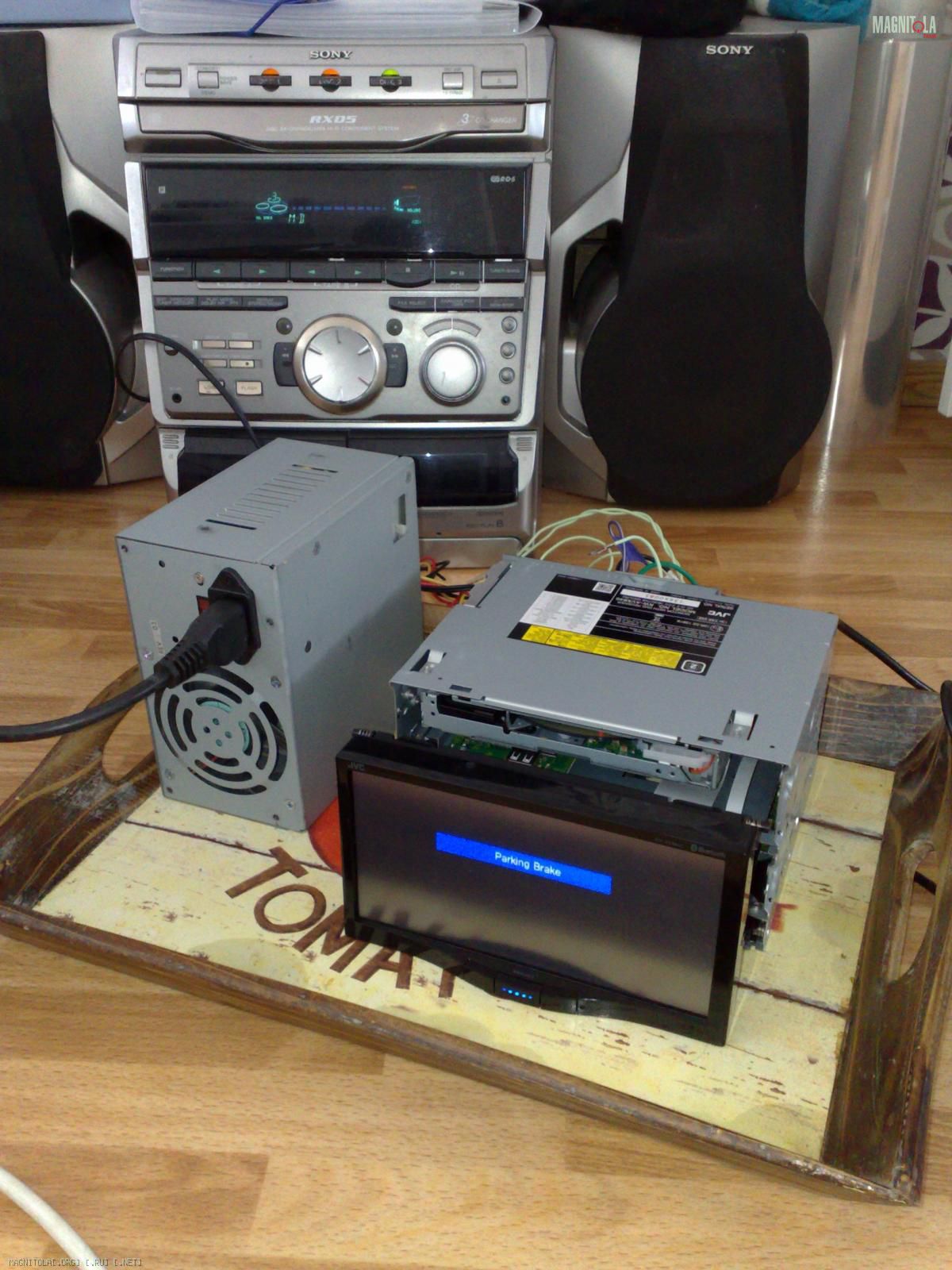

Подключил DVD, шлейфы к панели и линейным выходом к старушке Соньке, что на фото. Работает. Изменений в звуке не заметил и не ждал, по понятным причинам на этом этапе.
2. Доработка аналового тракта: замена межкаскадных конденсаторов, замена операционного усилителя в LPF фильтре, усиление и фильтрация питания сего фильтра. Так же доработка питающих цепей звукового процессора E-VOL.

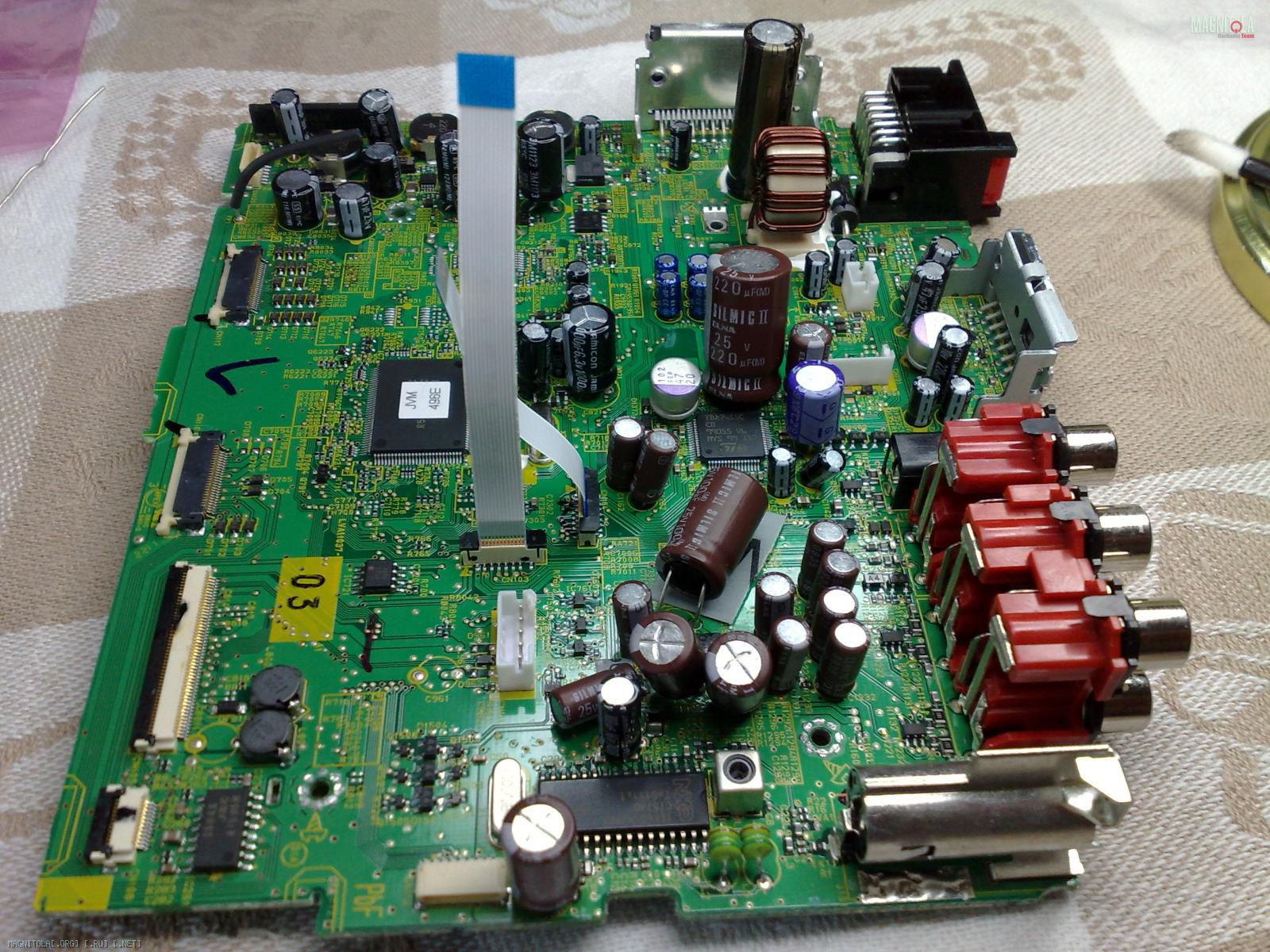

Полная разборка медиа , что б добраться до основной платы. На первый раз все по service manual раскидывал, там с картинками и доходчиво. Вот оно- поле для деятельности:

Набивший всем оскомину операционный усилитель NJM4565 в фильтре LPF спрятался за стенкой электролитов:

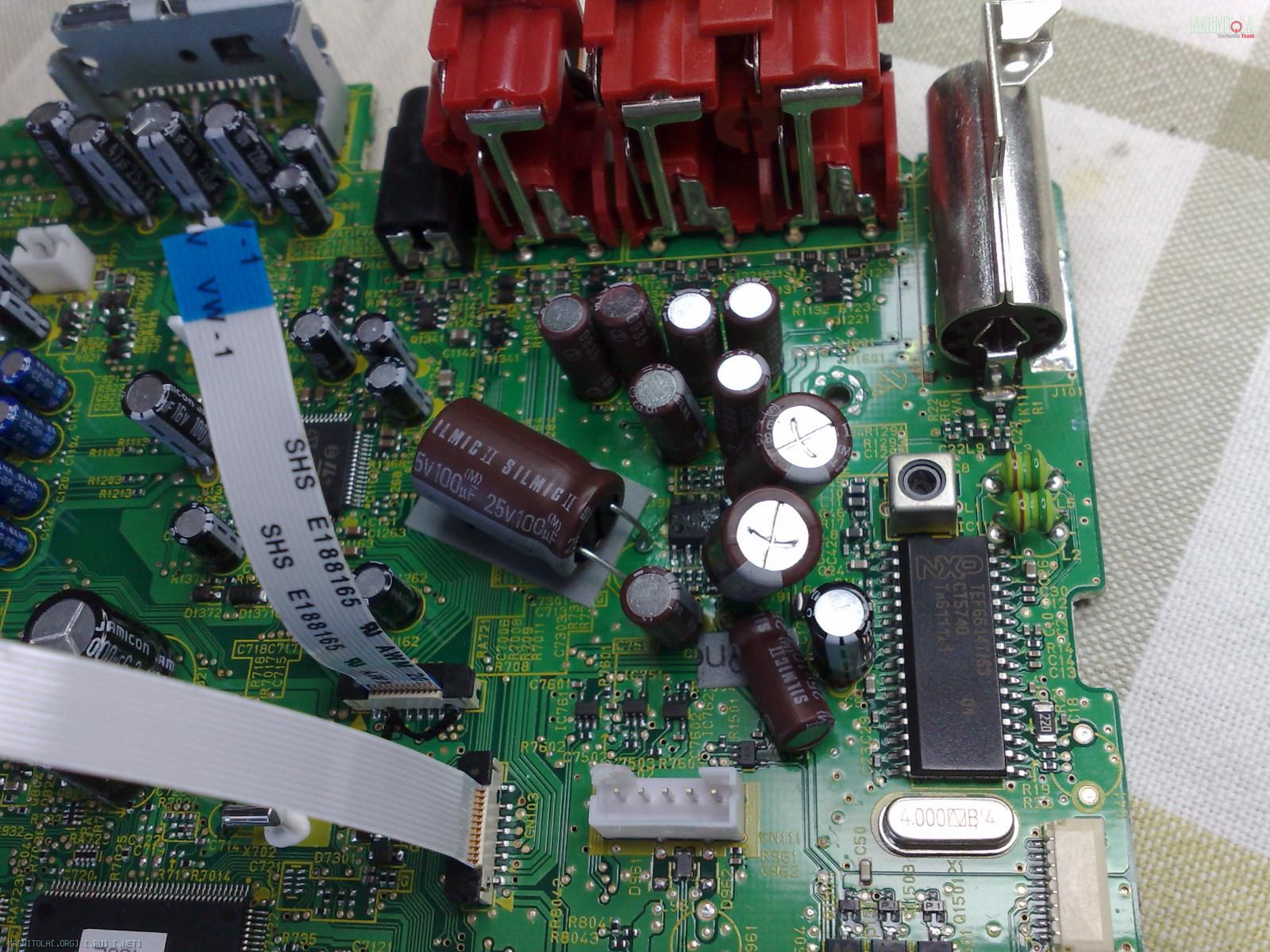

Впрочем, боченки то ж под замену (межкаскадники в аналоговых цепях). Уборка территорий и вот уже запаянный опер LM4562MA:

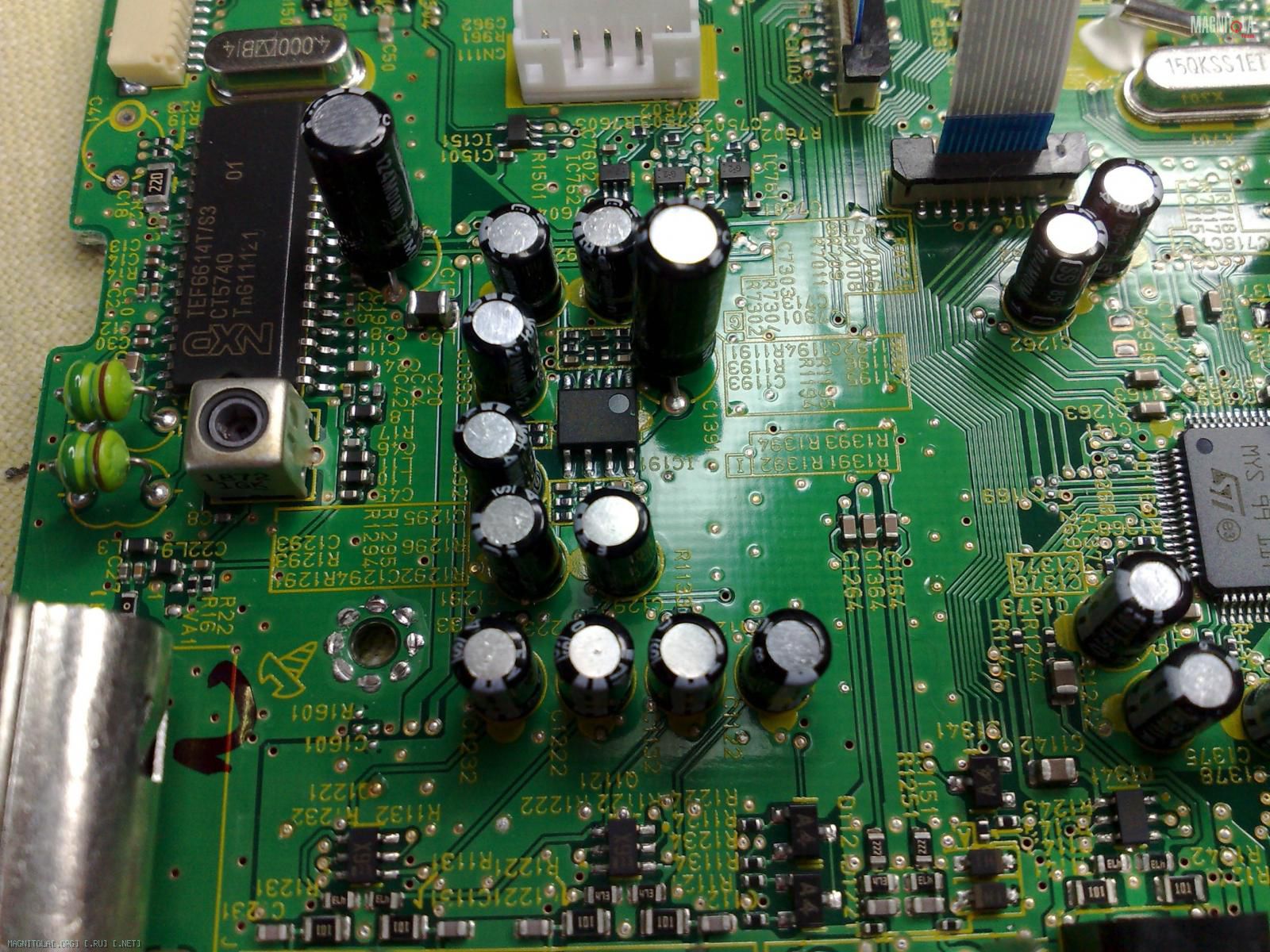

Cправа схема приемника или tuner , как в дешевых мыльницах, поэтому и жалобы на прием у всех владельцев похожих схем. В AVX33 и 800-м приемник исполнен отдельным экранированным модулем, а тут все ясно. Еще и по питанию электролит не запаяли,на фото справа внизу его место. Воткнул туда без всякой надежды красивенький боченок Elna Cerafine, что нашлось.

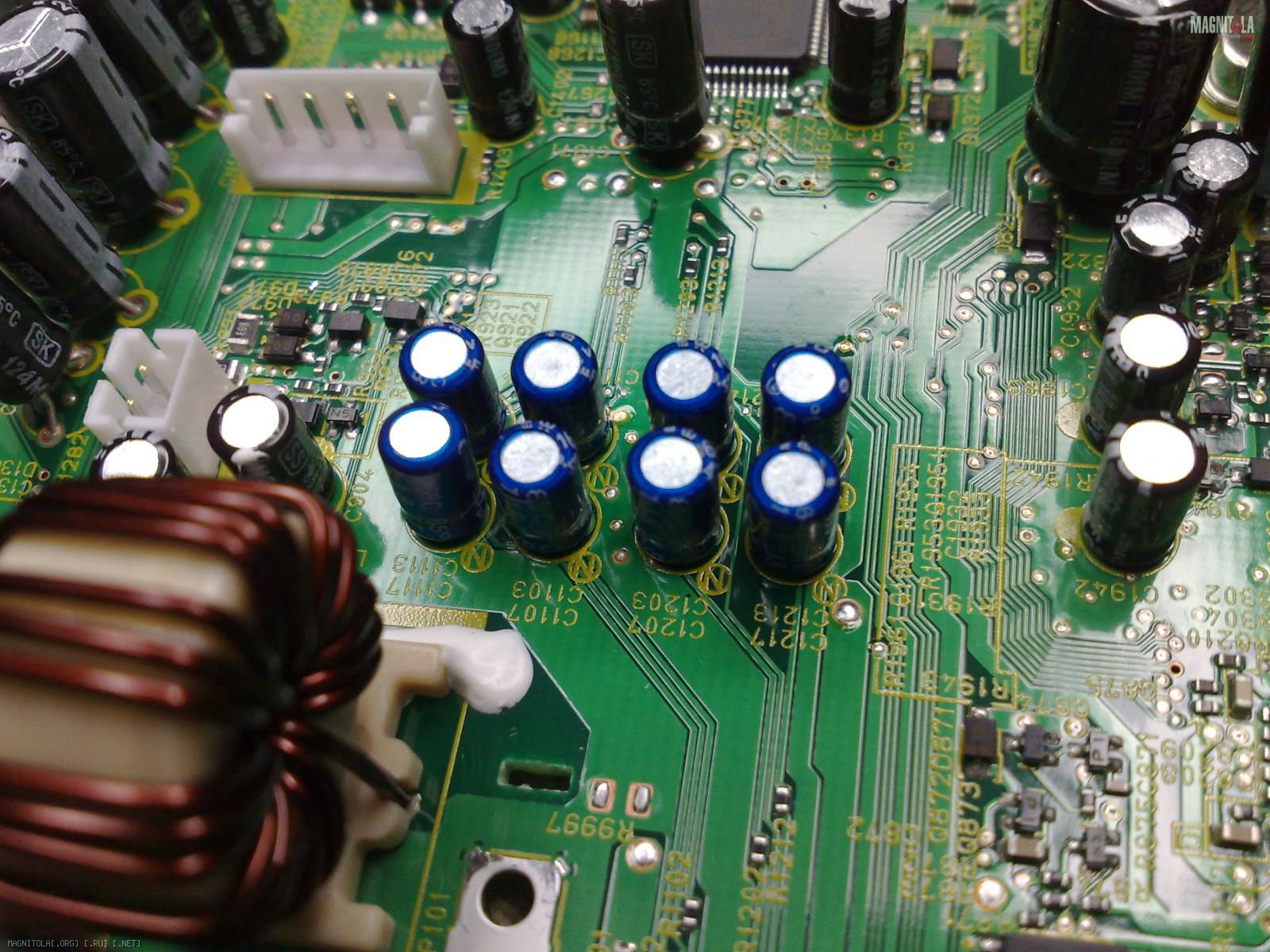

Затем установка Еlna конденсаторов c увеличением номиналов. Фото рабочего процесса, в заключительной фазе крепил что считал нужным горячим клеем:

Легкий бардак присутствует, да на звук это не влияет:

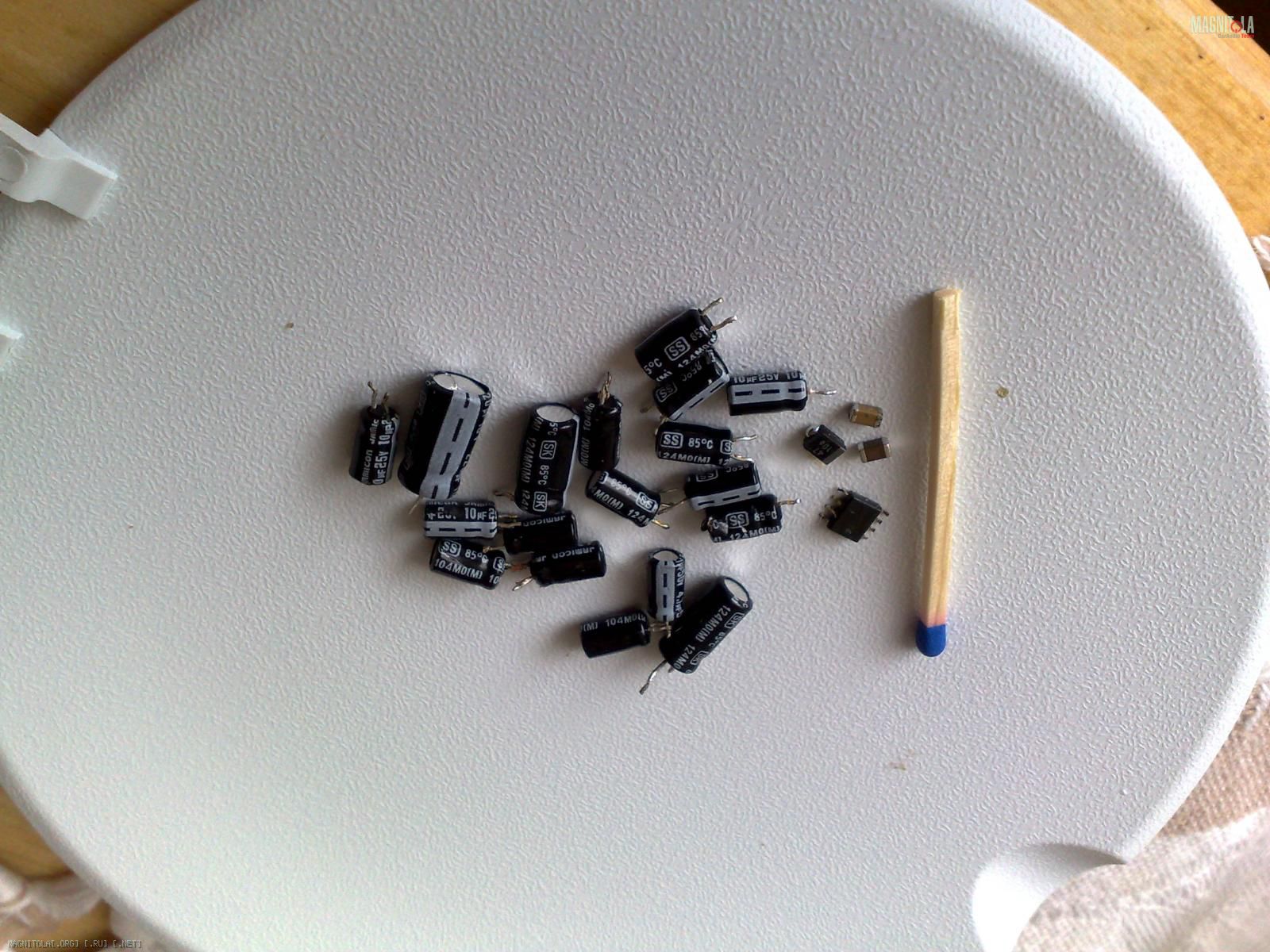

Инструмент мой напрягал для таких масштабов работ, но на разовую доработку покупал ведь:

Не по-ленился, скидал все в кучу и на проверку...
Тут то и произошли изменения звука, мои брови поползли вверх, а Сонька чуть напряглась- трудно ей вдруг стало переваривать сигнал по шнурку от JVC-ка. Так этот муз.центр вообще никогда не играл. Конечно использовал лучший материал что у меня есть в WAV файлах. Во всем диапазоне прогресс, появились красивые послезвучки, эхо, обьем студии и воздух. Стало слышно как при игре перебором на гитаре сильно вибрирует верхняя "басовитая" струна до следущего прикосновения пальца к ней(при множестве других инструментов почему то это выделяться стало), а в следующий раз гитарист резко ее придавил. В верхнем диапазоне прорезались куча всяких инструментов: колокольчиков, бубеньчиков, треугольников и всяких источников звука. Образно, ощущение что музыканты подхватив инструменты подошли ко мне ближе, да ж барабанщик со скрабом подтащился ) Cолисты прокашлялись и решили действительно серьезно спеть. Явный хрипец в среднем диапазоне, догадался что кондеры не прогретые это дают. Хрип пропал где то часов через 5 прогрева, дома гонял 10 часов.

3. Разборка медиа и доводка главного " включателя напряжений"- IC801 regulator. Еlna и OS-CON, пленочный шунт. Подробно не буду, Каток уже все разжевал подробно. Увлекшись, забыл сделать фото. Входной электролит C901 на 2700 mkf не трогал, при установке в переходник снаружи зашил кондер на 4200mkf и пленочный шунт 2,2 mkf итого: почти 7000mkf - куда больше уже.'

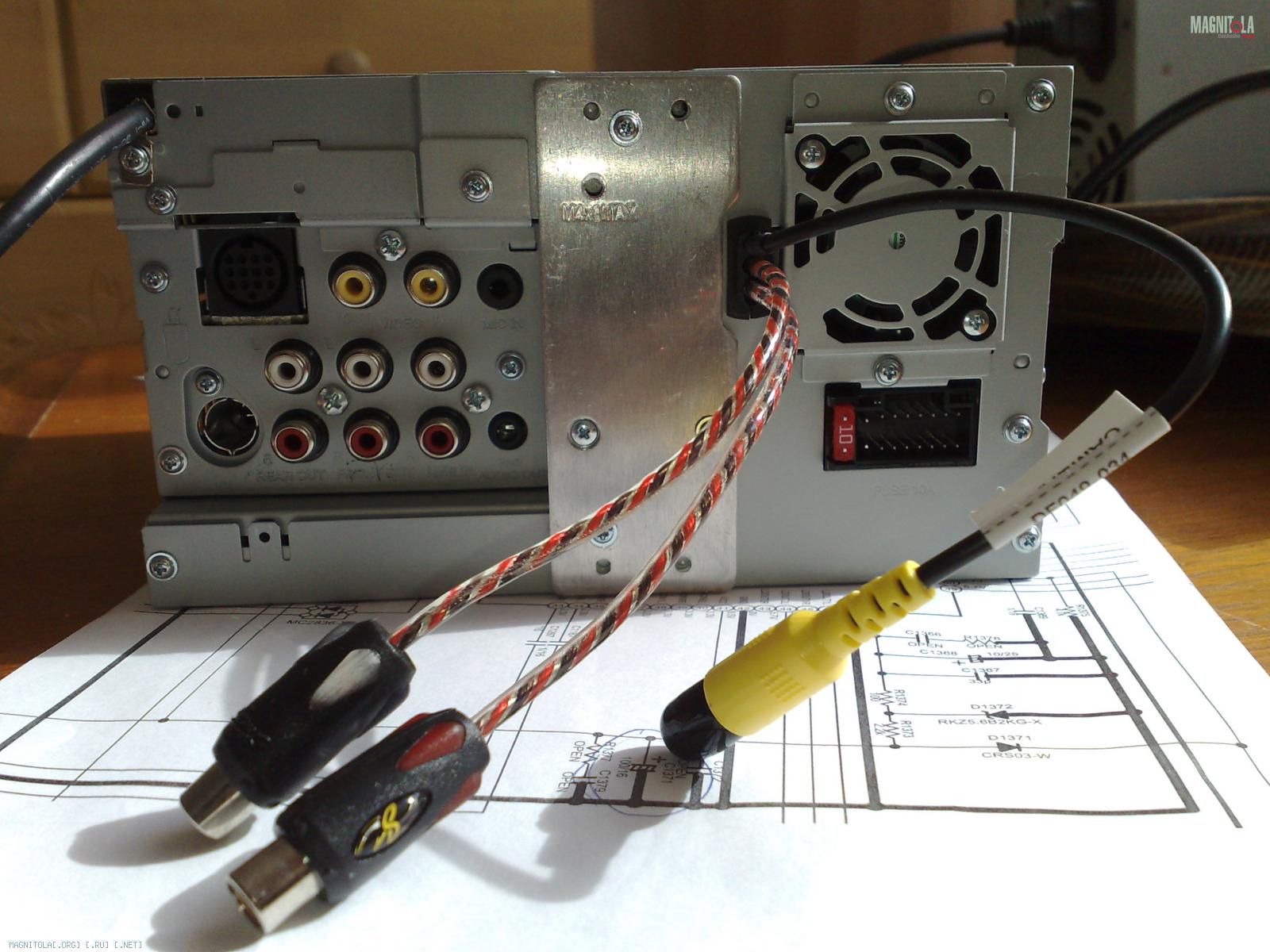

Под финал: заменил и раздвоил выход на саб:


В машине у меня инсталл скромный, шумоизоляция да усиление штатных мест под акустику. Поэтому, изменения не так глобальны как на домашке , но нравиться- появилось много новых звуков во всем диапазоне. Во первых греть, на 12 часу прогрева слышу, звук меняется еще. Потом, всю систему нужно перенастроить. В приеме радиостанций изменений нет, качество выросло звука, как и помехи слышны четче, да я не включаю практически сей источник музыки.
Результат наверно именно такой, какой ожидал, значит не напрасно трудился. Каток, еще раз благодарю, продолжай в том же духе и обзоры своих твиков нам пожалуста!

Serg_l, поздравляю!
Ведь ничего ж страшного нет? Глаза боятся, руки делают!

Магнитолка прогреется, еще раскроется. И покажет ещё лучший звук, 12 часов прогрева - это только начало.
Впрочем, я ещё ни одного Дживиса на Силмиках не делал, мне даже интересно как зазвучит Ваш 840й, какие отличия от тракта на Блекгейтах. Интересно, какие у Вас будут впечатления этак после 50 часов прогрева?


_________________________________

P.S. Единственно, можно же было сделать отдельной темой "Твик JVC KW-AVX840". Материал-то вполне того стоит.

Спасиб Каток!

Сообщение от Каток

Ведь ничего ж страшного нет? Глаза боятся, руки делают!

Неее не страшно.., но боязно Собственно сомнения были как воспримет тот раздатчик напряжений ( LV5680P от Sanyo теперь установлен) броски тока при включении, емкости то увеличены в фильтрах.

Сообщение от Каток

Впрочем, я ещё ни одного Дживиса на Силмиках не делал, мне даже интересно как зазвучит Ваш 840й, какие отличия от тракта на Блекгейтах.

Гейт в Европе , да нужные нам серии FK, K видел в продаже по 8-10 эвро за штуку, еще и ходовые для твика номиналы не найти. Как то я быстренько поиски свернул. Ну и назовем это бюджетный твик по затратам ( на Silmic). Понятно, что на Gate все серьезней должно быть.

Сообщение от Каток

Интересно, какие у Вас будут впечатления этак после 50 часов прогрева?

Хорошо, напишу сюда. Только не скоро, катаюсь мало- 1 час в день. Так что, через пару месяцев )
Кстати, тебе в копилку знаний по AVX, в этой модели в качестве межкаскадных перед усилителем мощности появились Еlna, которых нет в 830-м и наверно более раннних двухдинках. Зачем то по паре последовательно (0,47 mkf). Нам то правда они жизнь не облегчают, стоят там без дела.


По твику 840 еще:
Для любителей прослушки радиостанций. При доработке стоит обратить внимание на две керамики в цепи tuner- E-vol (межблочные).
Керамические конденсаторы нужно держать по-дальше от звуковых цепей- всем известно,а как межкаскадные на сегодня совсем нонсенс в технике за 500 эвро (тут я как то не уверенно ляпнул )) . Тут бы заменить на электролитики, но придется подумать как там разместить и запаять. Проводник- с волосок, может даже удалить, впаять перемычки и найди другое место в цепи для надежной установки. У меня уже не нашлось нужных конденсаторов, когда это безобразие обнаружил.

Удач всем!

Игорь,спасибо более чем развернутый ответ

AVX840- 50 часов после твика.... полет нормалный!
Инфо для Каток, в прогреве конденсаторов Elna , звук менялся- сегодня вроде ничего, завтра утром чет совсем плоско. Почитал, что есть формофка конденсаторов, ага такое возможно. Саб, после 20 часов прогрева( совсем как то плохо- рыхло как то), понял что пора доставать отвертку- усилка фильтры не справляются. Порезал снизу 30Гц сверху 55, - норм, как будто и канал не "твикал". Понимаю, шире полоса частот пошла на сабовкий усилитель и "отсечка" ВЧ другая.
Каток, твик- 840 (схему ты видел, грустно)... - DLS.- акустика, не справляется с тяжелой музыкой еще больше и наоборот, инструментал удивил- тут совсем не плохо стало, мне б джаз по-любить)). Поэтомууу, уже дома чуть прогретый: ждет времени когда поставят фронт Rainbow, а там посмотрим.
Т.е.. на Elna конденсаторах твик не такой имеет эффект как на Black Gate, как Игорь строит. Для себя. да, интересно и не знаю, может темной следующей зимой 840й еще раз вскрыть)
Игорь, вопросы будут, спрашивай, хоть в личку, хоть тут.

Serg_l, а фоток нет, часом - что и как сделано, что куда запаяно?
Хоть тут, хоть в почту (у Вас вроде моя почта есть?) ...
Хочется посмотреть-подумать, по идее звук на Silmic'ах не должен так уж ярко проигрывать звучанию с Блекгейтами. И уж однозначно, должен быть много лучше и чище звучания стокового аппарата.

P.S. Впрочем, постараюсь фотки из 72-го поста рассмотреть повнимательнее...
