нужен совет по настройке задержек JVC 90 BT

завтра попробую нарисовать и тут кину, для анализа и гнобления меня))

Цитата:

---

Сообщение от mc_kohctahtnh

КПСЭнг(А)-FRLS 1x2x0,75+ Вот такие RCA http://www.audiomania.ru/rca_connect...k_nys_373.html если без отсылки в гугл)

---

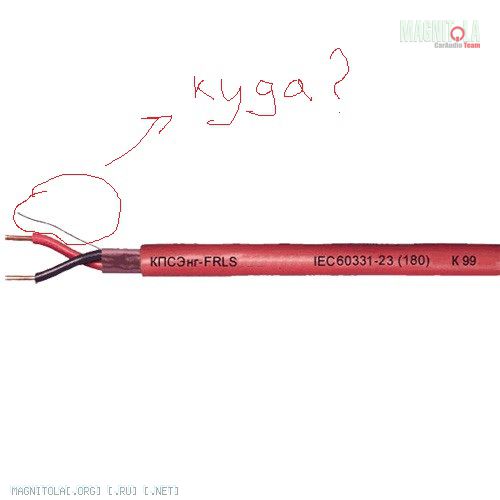

как я понял берем этот кабель без витков и скруток, пряменько вымеряем расстояние и паяем RCA тюльпаны? сразу еще вопрос, с 2 жилами все понятно а третья маленькая куда паяется? Вложение 726360
их надо как то защищать змеинной кожей или в гофро трубку кидать?

Цитата:

---

Сообщение от fill3000

прошу прощения за тупизм.. тоесть если я правильно понял, прослеживаем "+" дорожки, для каждого звена? просто я читал про 2 полоску, там отдельно для ВЧ вход делают и для нч? если опять же я правильно все понял? в моем случае как поступать? для каждой полосы прослеживать"+" ? и "-" получается как бы общий? и что мен делать с элементами через которые проходит сигнал "+"?

---

На трешке три входа и три выхода в биампинге. Прослеживаете, куда отходят ответвления от IN+, через какие элементы проходят. Ответвления необязательно отходят дорожками, они выглядят как растущие из общей плюсовой дорожки элементы. Каждое ответвление закончится плюсовой клеммой какого-нибудь динамика. И наоборот, каждая плюсовая клемма в итоге, пройдя через обрезающие элементы, соединится в общую клемму IN+. На минусы забейте, они соединены сразу при входе.

давайте на ТЫ) а то как то слух режет)))если не против)

---------- Сообщение добавлено 06.03.2015 в 22:43 ----------

завтра буду рисовать... а то уже мозг перегриваться начинает))) москоу не сразу сделан был)

Цитата:

---

Сообщение от el26

Кстати если интересно, кросс мида и середины 1го порядка, пищи - второго.

---

А если воткнуть на пустое место то, что там должно стоять (видимо, в какой-то модели ихней трехполоски), то середина будет порезана сверху не 1м, а 2м порядком.

Цитата:

---

Сообщение от fill3000

третья маленькая куда паяется?

---

да одном конце на "-" RCA, на другом никуда не паяется
При подключен, в магнитолу включаем тот RCA к которому припаен 3й провод(он же экран)

Цитата:

---

Сообщение от fill3000

их надо как то защищать змеинной кожей или в гофро трубку кидать?

---

Змеиную кожу обычно делают. Но если честно, то многие кидают без нее и ездят так много лет долго и счастливо))

____

_____

Цитата:

---

Сообщение от el26

А если воткнуть на пустое место то, что там должно стоять (видимо, в какой-то модели ихней трехполоски), то середина будет порезана сверху не 1м, а 2м порядком.

---

"...Подъём на 6 кГц вызван наложением характеристик пищалки и среднечастотника — экономия на фильтрах наносит свой отпечаток...За счёт использования активного кроссовера (в концепции «2,5-полосной» акустики) можно «разрулить» ситуацию в диапазоне от 100 до 1000 Гц и добиться более сбалансированного звучания этого комплекта...Акустика, над которой стоит поработать..." Это журнал автозвук пишет, кстати! Так что думай...

---------- Сообщение добавлено 07.03.2015 в 10:32 ----------

Короче, судя по всему, AudioTop ставит эти кроссоверы ко всем трем своим моделям трехполосной акустики. Причем в одинаковом исполнении независимо от цены. И про все модели АвтоЗвук пишет, что кроссовер - редкостное дерьмо, ибо порядки фильтров сильно низкие. Так что для получения сносного звука необходимо либо модернизировать кросс путем увеличения порядка НЧ и СЧ фильтра на единицу, либо использовать фильтры ГУ или усилителя, которых пока у тебя нет.

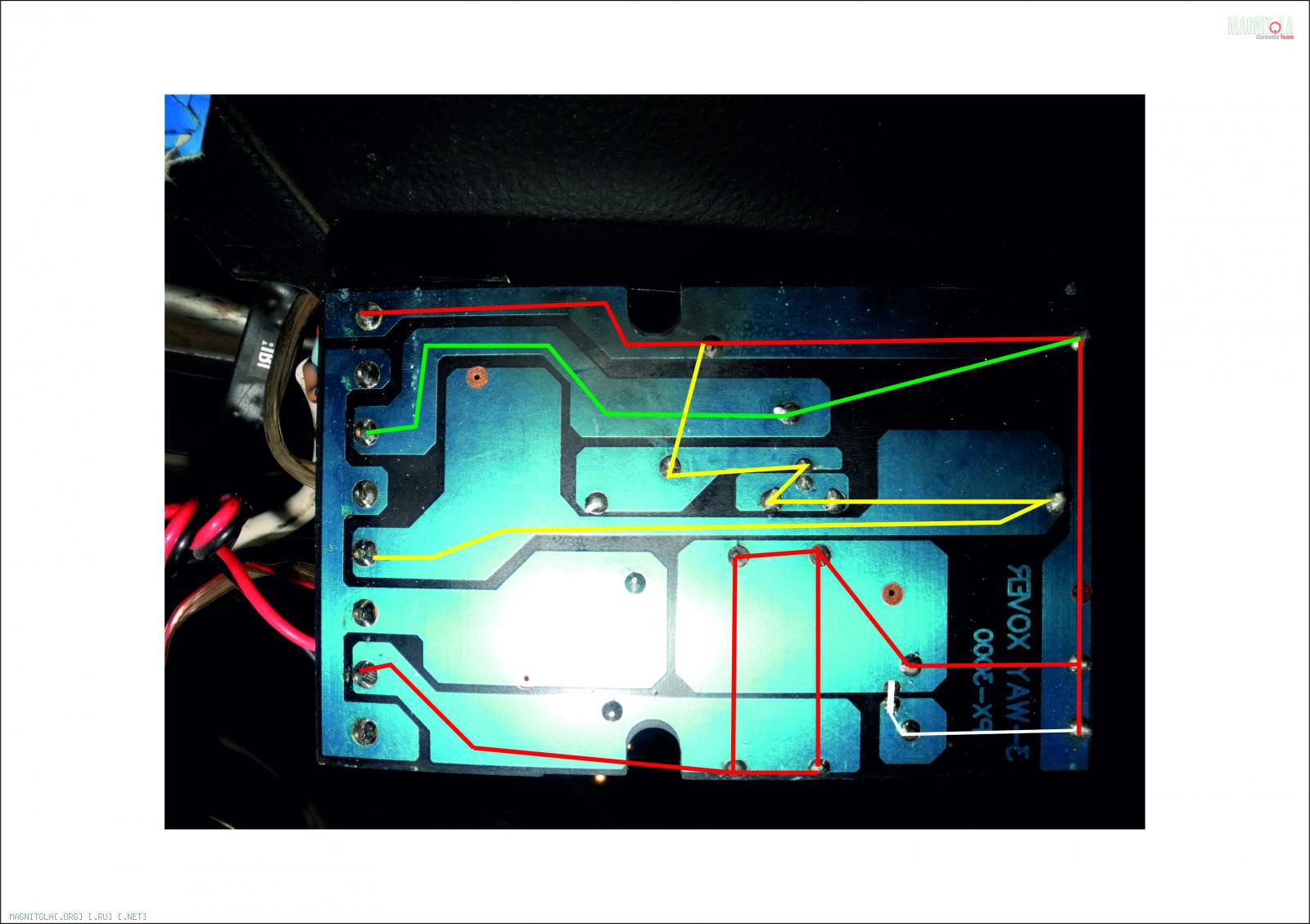

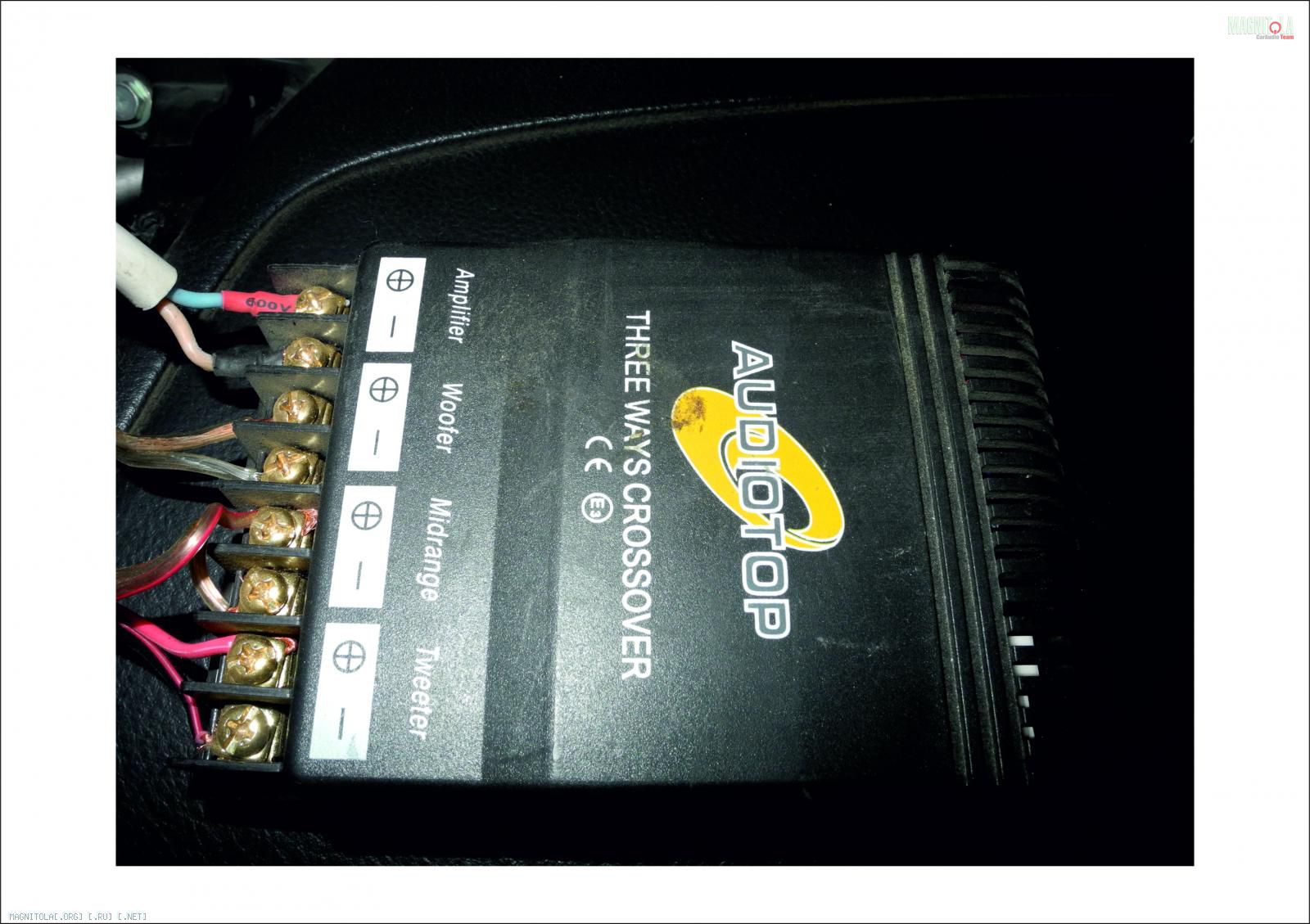

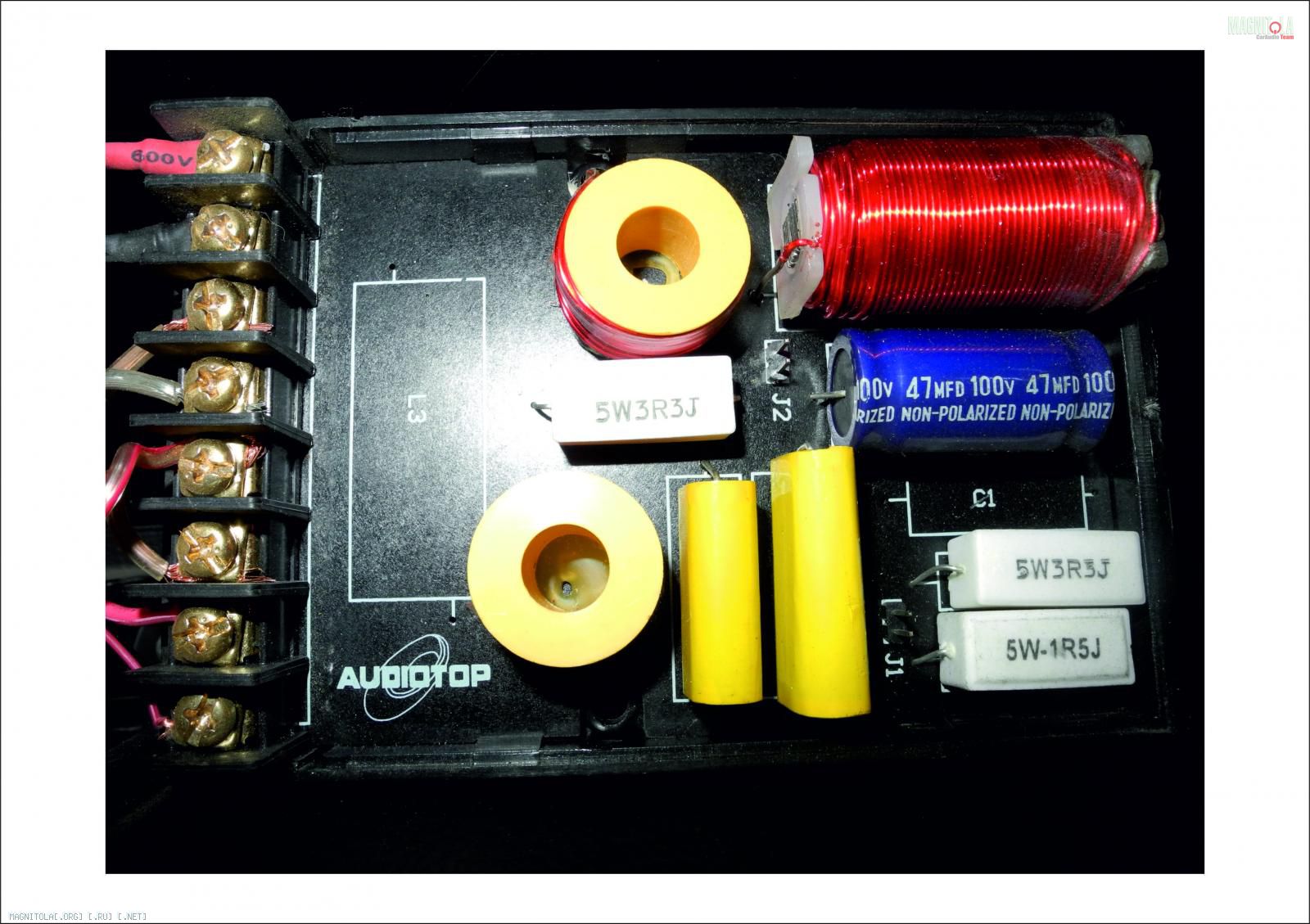

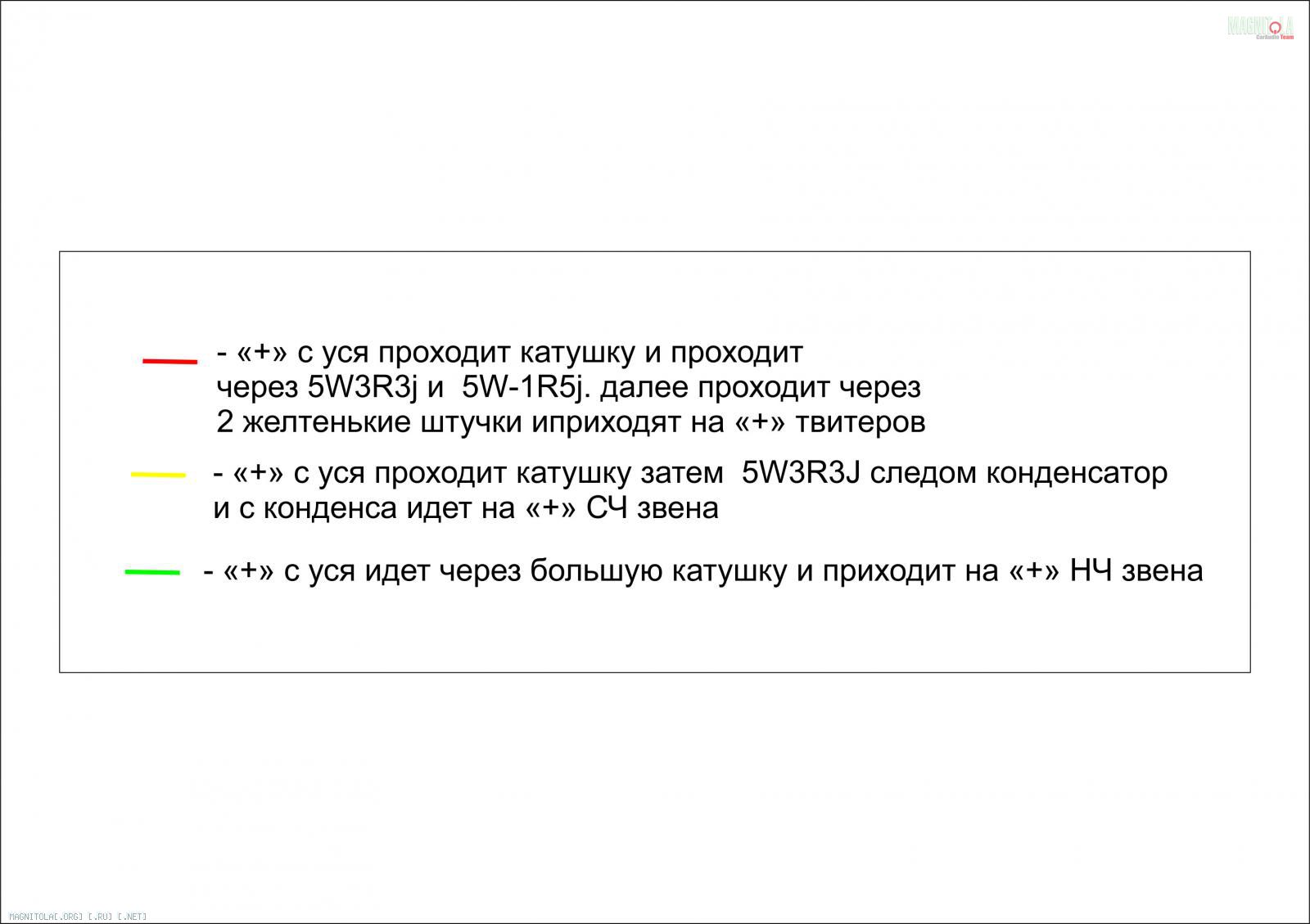

Приветствую всех! наконец то добрался до компа! вот выкладываю что у меня получилось, так что можете начинать пинать! Вид на плату на 2 скрине отзеркалил так что б легче было проследить) верхний самый это "+" с усилителя Вложение 729992Вложение 729994Вложение 729996Вложение 729998
