Цитата:

---

Сообщение от Мичурин

Друзья, опять нужен ваш совет.
На днях устанавливая динамик в дверь, закоротил аудио-провода об фольгу виброизоляции. Магнитола играла в этот момент был хлопок в динамиках. После появился шум и наводки, особенно на заведенную машину.
Предполагаю, что выбило предохранители на линейные выходы в самой магнитоле.

Сейчас посмотрел схему, и нашел пока что только два преда. Подскажите это они ? И их всего два? или же их должно быть четыре на каждый канал соответственно?

Вложение 1242876

---

Обведённое это вообще то не преды ))), это резисторы с нулевым сопротивлением, которые выполняют роль перемычек...
Преды как правило все обозначают как "F", от английского - фъюс, тобишь предохранитель...
В ГУ как правило один пред на массу линейных выходов, но бывает, редко очень, но всё же и больше, типа два или три, четыре не видел ни разу ...

Цитата:

---

Сообщение от FFZ

Обведённое это вообще то не преды ))), это резисторы с нулевым сопротивлением, которые выполняют роль перемычек...
Преды как правило все обозначают как "F", от английского - фъюс, тобишь предохранитель...
В ГУ как правило один пред на массу линейных выходов, но бывает, редко очень, но всё же и больше, типа два или три, четыре не видел ни разу ...

---

Елки зеленые. Точно же.. Еще когда выпаивал Линейки из этой ГУ, узнал про это.. и благополучно забыл.. Во деревня!
Благодарю за инфу!

Ну теперь буду искать пред один и на все линейки.
А если учесть, что в моей ГУ c завода линеек то нет, то бишь их соовсем там не было (а стало быть и преда на них как бы быть не должно), то вопрос. Что тогда перегорело ? :dntknw:

Цитата:

---

Сообщение от Мичурин

Елки зеленые. Точно же.. Еще когда выпаивал Линейки из этой ГУ, узнал про это.. и благополучно забыл.. Во деревня!
Благодарю за инфу!

Ну теперь буду искать пред один и на все линейки.
А если учесть, что в моей ГУ c завода линеек то нет, то бишь их соовсем там не было (а стало быть и преда на них как бы быть не должно), то вопрос. Что тогда перегорело ? :dntknw:

---

Приносили давича Кнвуд из современных, процевый, конкурент 580 ому Пионеру с проблемой сгоревшей массы на линейных выходах.
Так там преда как элемента нет, а есть хитро тонко сделанная дорожка в цепи массы лин. выходов. Она и выполняла роль предохранителя, она и перегорела.

Цитата:

---

Сообщение от FFZ

Приносили давича Кнвуд из современных, процевый, конкурент 580 ому Пионеру с проблемой сгоревшей массы на линейных выходах.
Так там преда как элемента нет, а есть хитро тонко сделанная дорожка в цепи массы лин. выходов. Она и выполняла роль предохранителя, она и перегорела.

---

Вон даже как бывает... Ясно. Ну что же, достану ГУ, разберу и буду искать-с..

Хотя сейчас мысли порой посещяют о покупке новой ГУ. Рассматриваю JVC 352BT за 4500 рупий, либо попроще но также с двумя парами линеек Kenwood 124 за 2700 рупий.
Учитывая что у меня будет Урал АК74С через Ураловский кроссовер на фронт и (возможно) блины ака суб-сабики сзади, и все от одного Четырехканальника, то допускаю что и простенького Кенвуда может хватить что бы разрулить эту простую схемку инстала.

Нет. Лучше бери 355 и вч от гу, а кроссоверы в авито.

Цитата:

---

Сообщение от FFZ

Приносили давича Кнвуд из современных, процевый, конкурент 580 ому Пионеру с проблемой сгоревшей массы на линейных выходах.
Так там преда как элемента нет, а есть хитро тонко сделанная дорожка в цепи массы лин. выходов. Она и выполняла роль предохранителя, она и перегорела.

---

Дядя Федор, ты, впрочем как всегда, был прав.

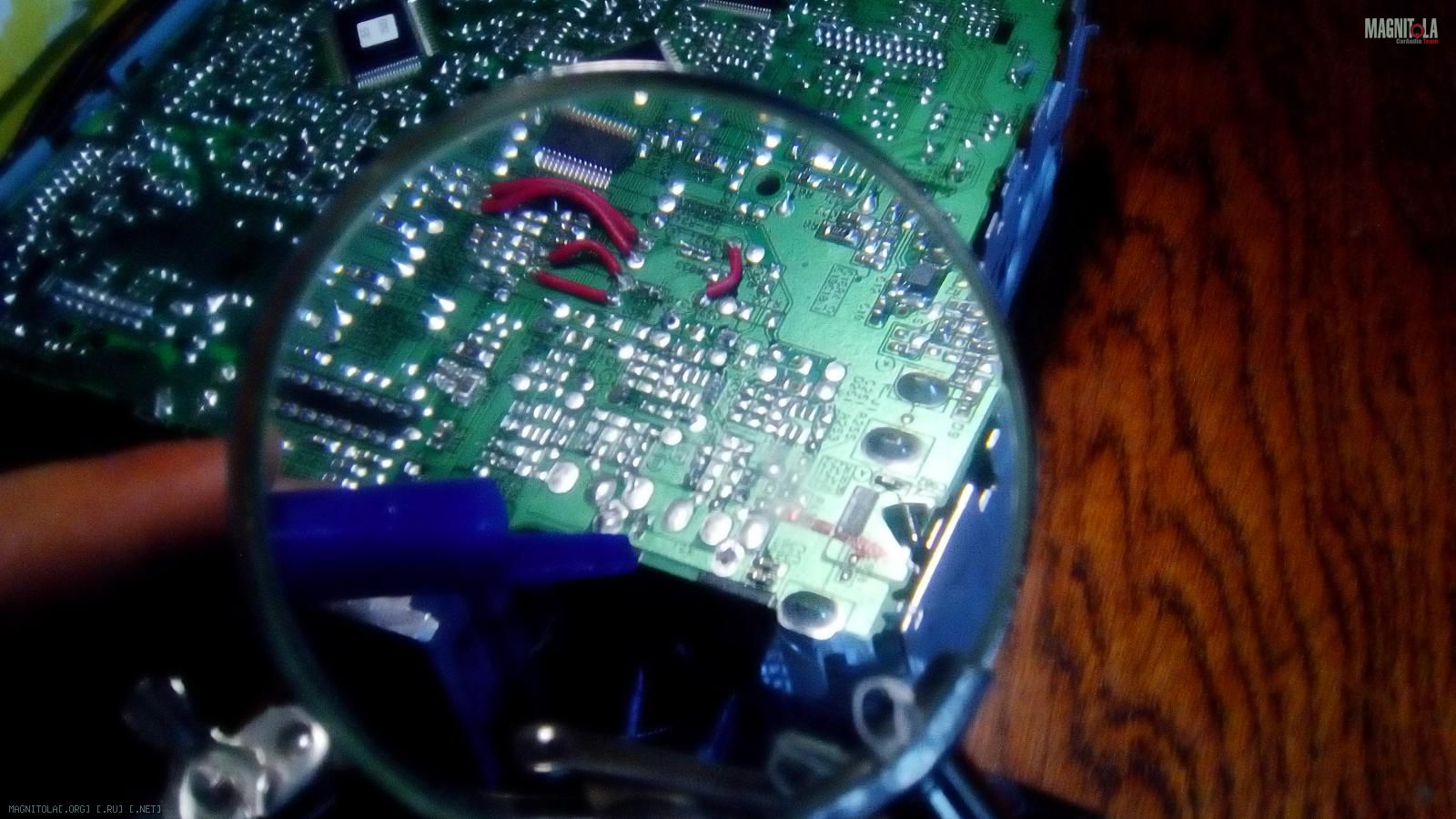

Нашел я эту дорожку-предохранитель. Около линейных выходов. Она и в самом деле перегорела. Обозначена F 101 на плате, но на датащит его не нашел. Возможно просто не увидел его на схеме.
Припаял тоненький проводок и все заработало. Теперь пока что новую покупать не буду ГУ, поезжу с этой сверхбюджетной; считай сэкономил 4-5 кРУР В-)

Благодарю за помощь!




Вложение 1243492

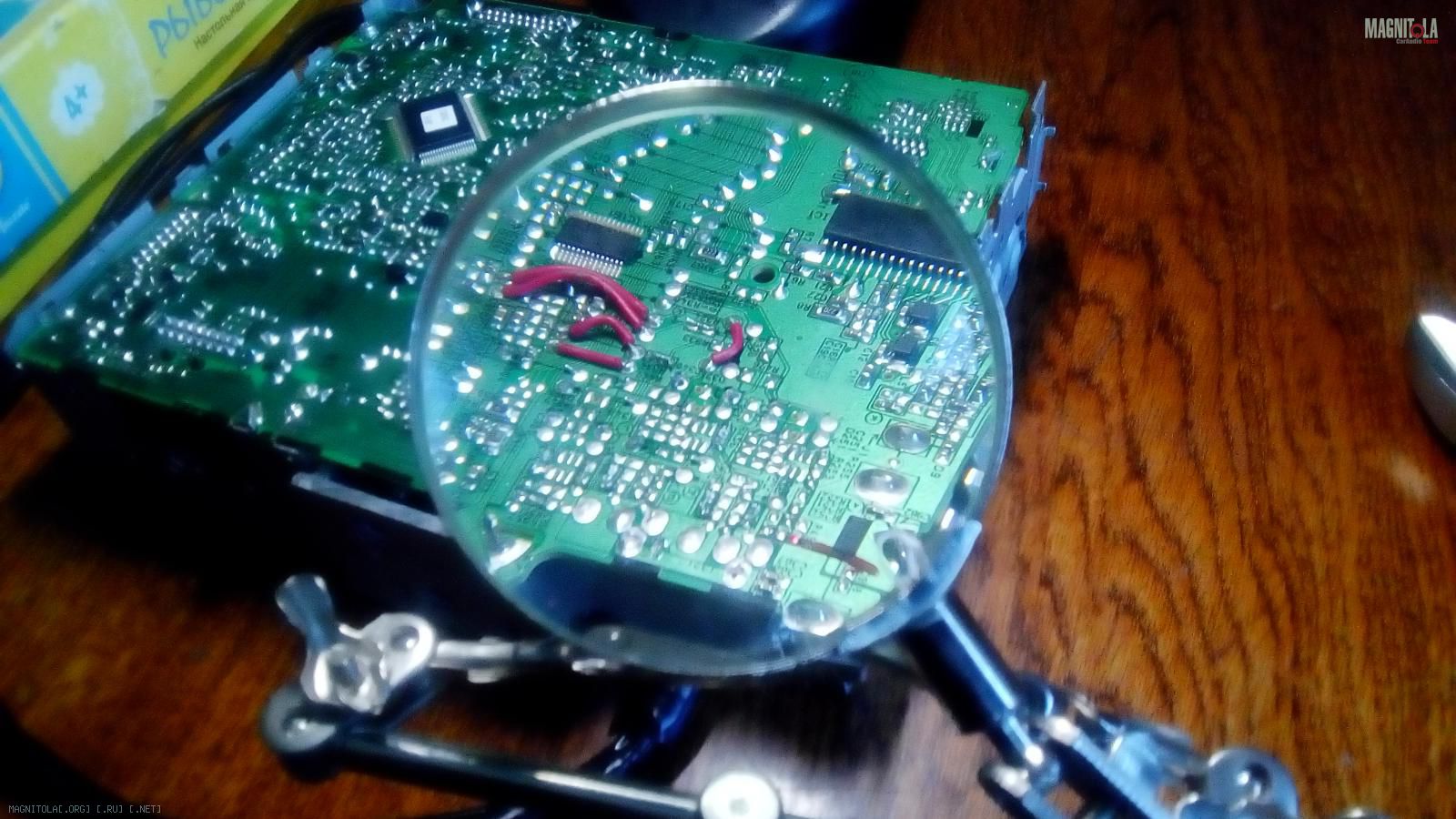

Качество ужасное, но общее положение понять можно. Около синего колпачка в общем.
Вложение 1243494
