лови чертежи на вифу XT25
мне сказали что на пластиковую поверхность твитера(там где отверстия), нежелательно вообще делать накладку, т.к. её наклон инженеры не зря сделали...
http://s001.radikal.ru/i195/1207/2d/c2ba7dc58bd3.jpg -вот эта поверхность что красным
---------- Сообщение добавлено 11.07.2012 в 10:18 ----------
а какой толщины достаточно??
вообще я вот под такую вифу чертил
http://www.arkada.com/showprice.php?id=217
Про зазоры между матрицей и пуансоном.
сделал вот такое:

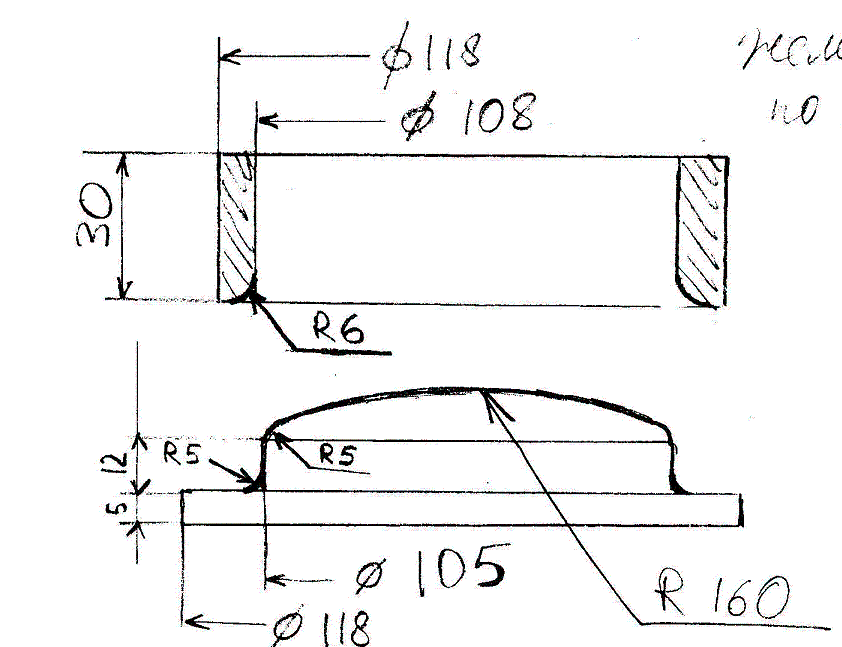

Вложение 371550
Зазора в 3 мм (между диаметрами матрицы и пуансона) хватило за глаза.
Сеточка выгнулась/вытянулась легко и ровно, без жимков и разрывов.

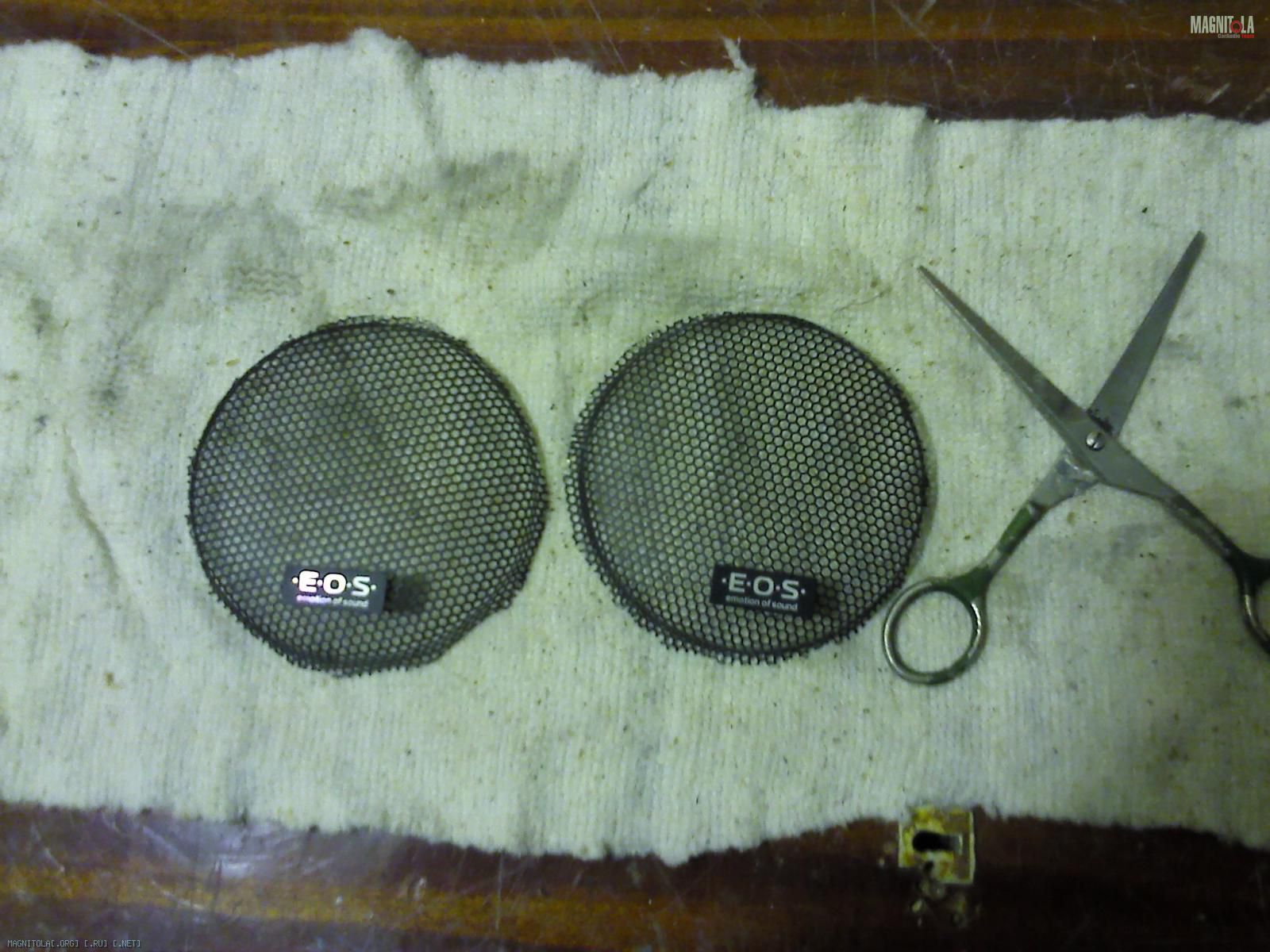

Вложение 371552 Даже краска осталась целой.
Пыс. Сеточки делал под новый вариант колечек для 3.1.
А на что надо ориентироваться при разработке грилей для твитеров, чтобы не убить звук? Т.е. не перекрывать купол ? использовать как можно более прямые линии, или что то еще? Может сетку с крупной\мелкой квадратной\круглой ячейкой? Если твитеры с фланцем, то придется на этот фланец ложить кольцо-гриль, как отнесется твитер к тому что сбоку от него появится стеночка-куча переотражений и звук как из ведра или более менее?
Создавать массу воздуха перед вч не желательно . Наверное обратил внимание, чт она домашних АС твитер даже выступает за корпус вперед.Цитата:
Сообщение от kostake
Крупная сетка, полосы ,что ли - защита от руки, банки с пивом, головы пассажира . Максимальная закрытость - максимальное ухудшение работы вч громкоговорителя.Цитата:
Сообщение от kostake
замечал это, но боюсь что стеночку все таки на 1-2мм поднять придется, чтобы купол не коснулся гриля. твитер SB29RDNC-C000-4Цитата:
Сообщение от хоттабыч

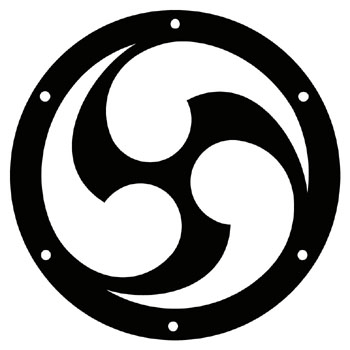

попытаюсь его сделать максимально открытым. но если например будет накрыта точка центра купола? типа как Вложение 521202Цитата:
Сообщение от хоттабыч

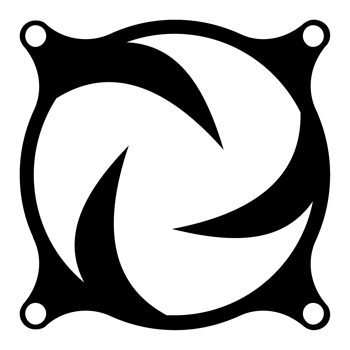

Или лучше все таки попытаться по краям купола пройти полосками. А центр оставить открытым? например Вложение 521204
PS: грили как на картинках делать не собираюсь, они для примера перекрытия купола :).
Я бы две-три по горизонту полоски делал - достаточно, если карандашем не тыкать )
У меня открыто все - так что приходится сразу пассажирам орать, что руками могут тока в носу у себя ковырять ) Но у меня в уазе не фронтальная система.
Тоже начинаю склоняться к этому варианту. Ведь тут чем проще тем лучше.Цитата:
Сообщение от хоттабыч
Да. Просто часто приходится выбирать : максимальная защита или же звучание. В данном случае , там вот две картинки - так вторая как то с острыми краями - страшно выглядит, как бы не случайно загнуть острия в диффузор )))
Кстати, полоски или трубочки можно под уклоном сделать , ну месте конечно смотреть .
