Чертежи защитных сеток

Цитата:

---

Сообщение от kostake

А на что надо ориентироваться при разработке грилей для твитеров, чтобы не убить звук? Т.е. не перекрывать купол ? использовать как можно более прямые линии, или что то еще? Может сетку с крупной\мелкой квадратной\круглой ячейкой? Если твитеры с фланцем, то придется на этот фланец ложить кольцо-гриль, как отнесется твитер к тому что сбоку от него появится стеночка-куча переотражений и звук как из ведра или более менее?

---

Сеточка должна быть с шести-угольными дырочками.
Этим достигается максимальная прозрачность для звука.

С эстетической точки зрения - чем меньше динамик тем меньше должен быть размер ячейки (для акустики, размещенной в одном блоке - типа титьки/матрёшки на сч/вч). Тут имхо.

Цитата:

---

Сообщение от kostake

замечал это, но боюсь что стеночку все таки на 1-2мм поднять придется, чтобы купол не коснулся гриля. твитер SB29RDNC-C000-4



попытаюсь его сделать максимально открытым. но если например будет накрыта точка центра купола?
Или лучше все таки попытаться по краям купола пройти полосками. А центр оставить открытым?

PS: грили как на картинках делать не собираюсь, они для примера перекрытия купола :).

---

Может быть что-то интересное почерпнешь
Одноклассники. Компонентная акустика 6,5 дюймов по цене от 150 до 260 у.е. Законы истеблишмента

Кто-то просил сетку на саб диа 300 выкладываю

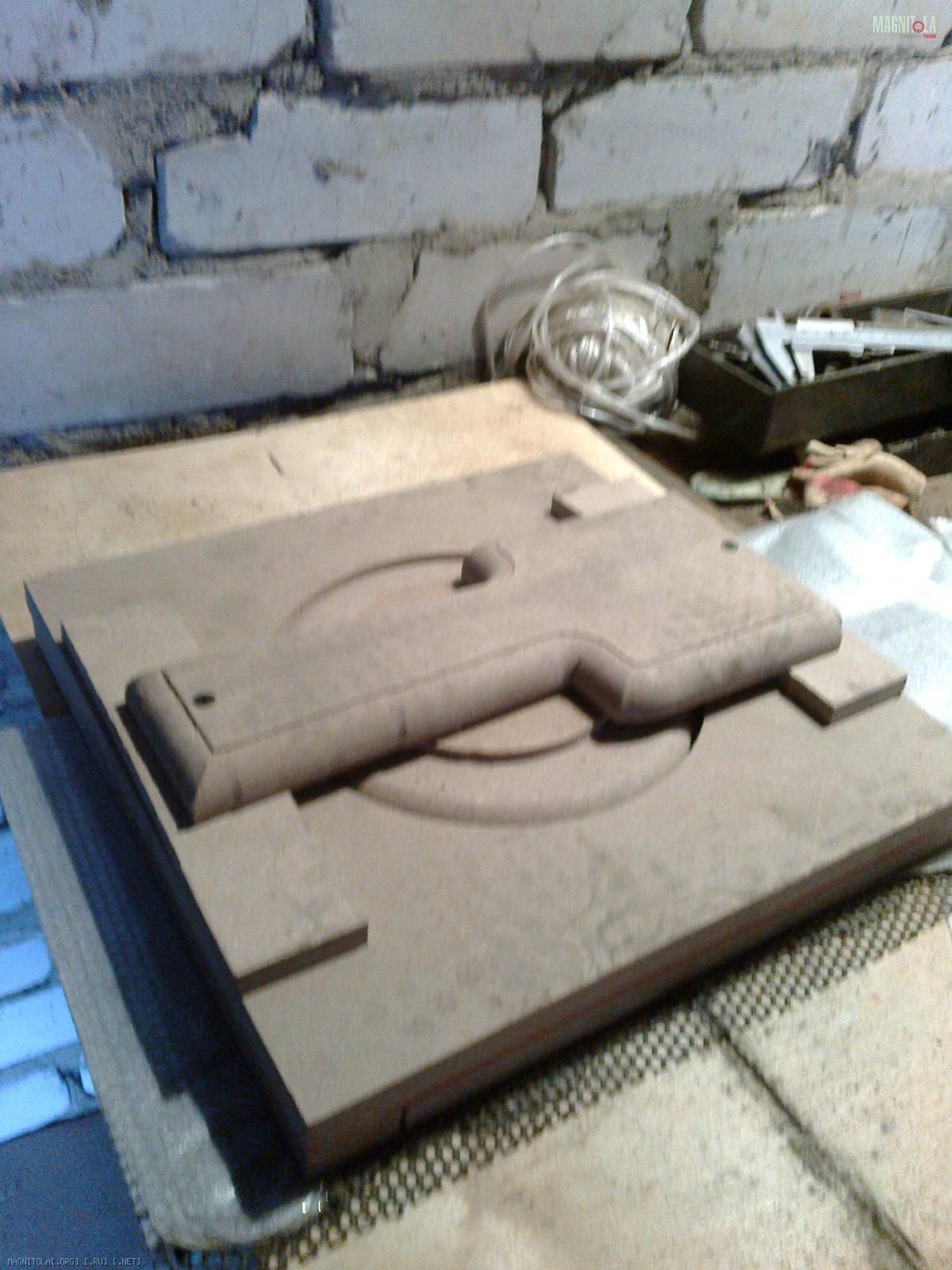

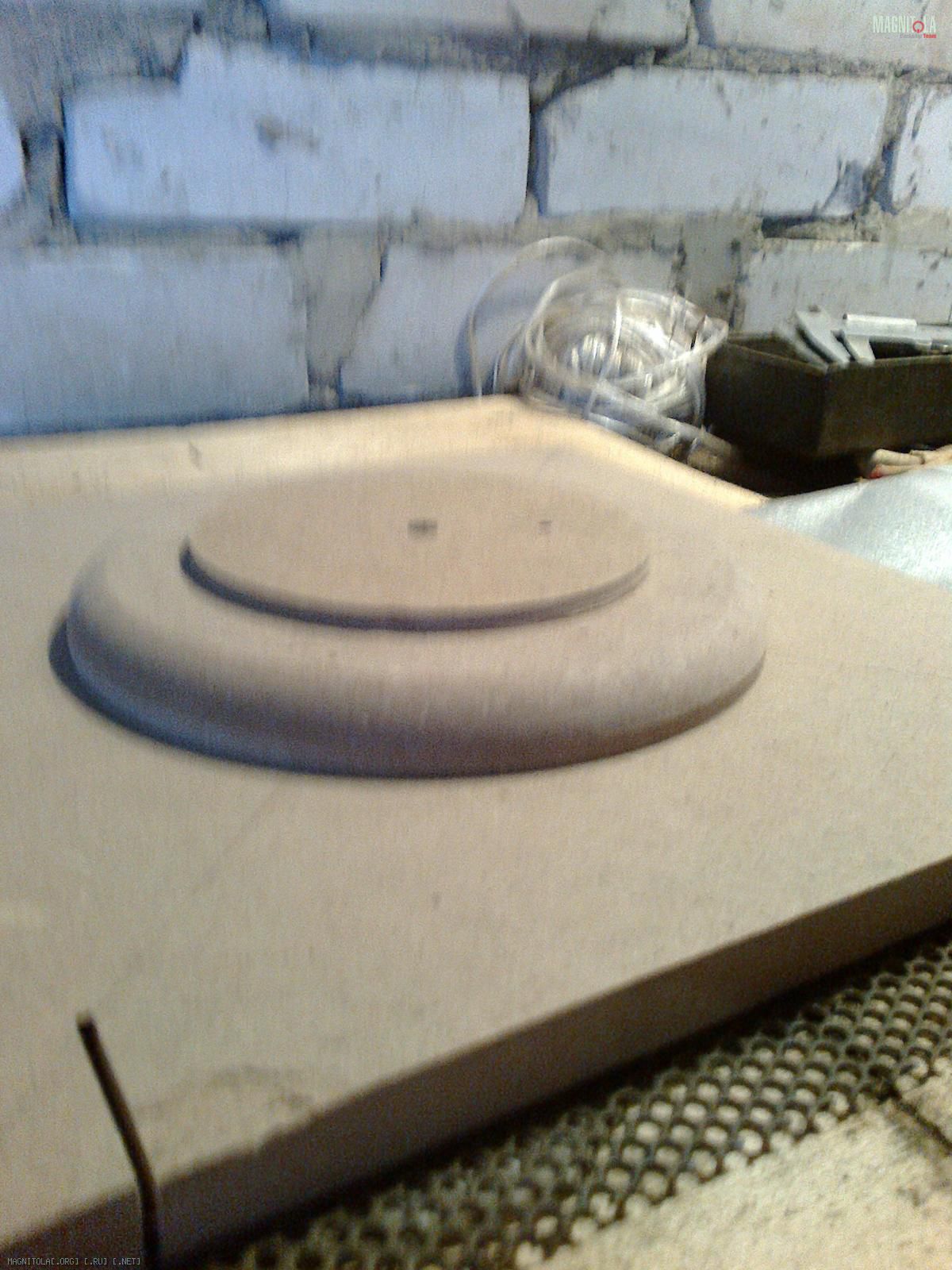

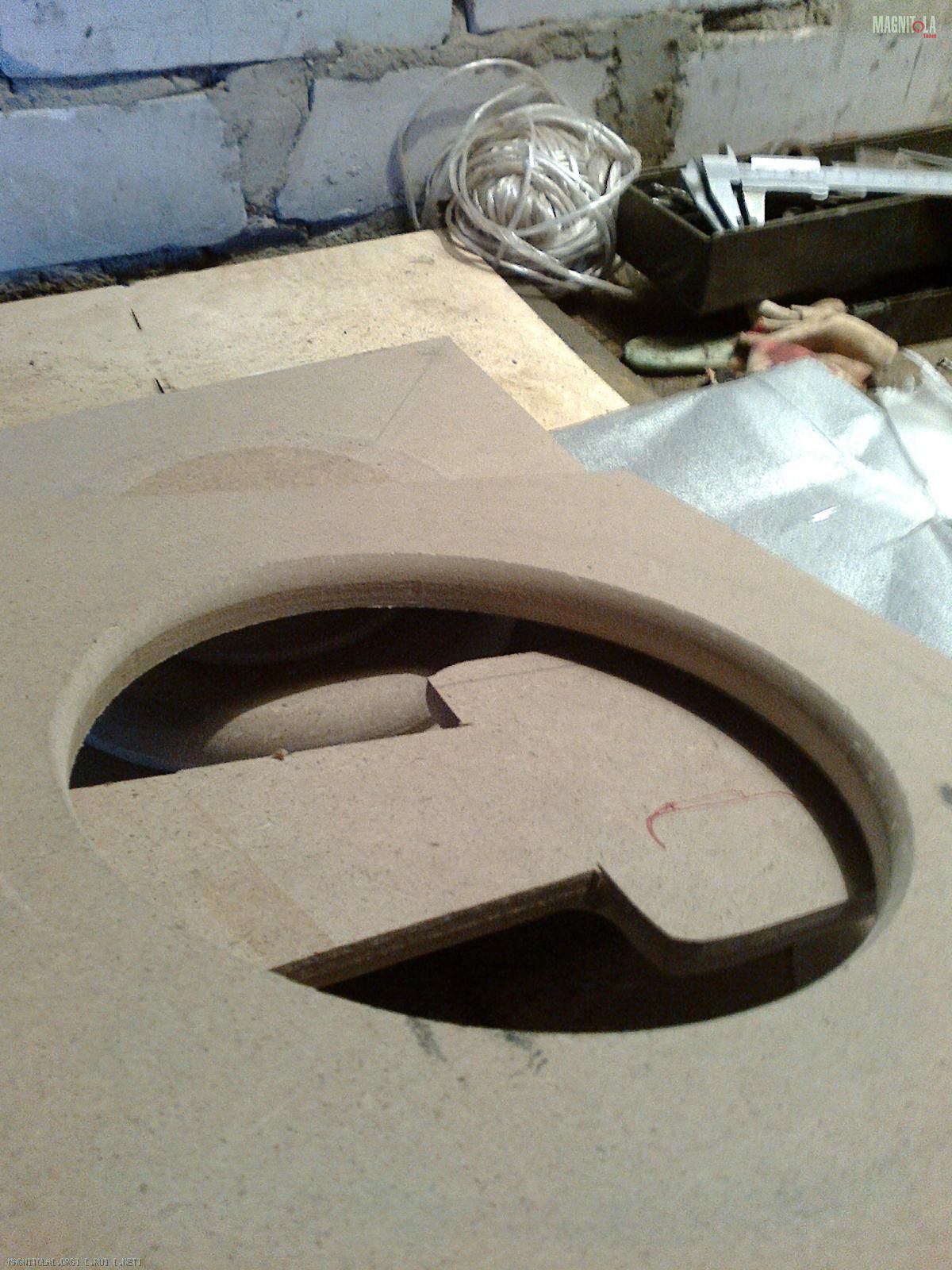

Вполне приличные грили можно выгнуть самому. причём не обязательно использовать метал для матрицы\пуансона.
Нормальный результат получается применением МДФ. а главное на порядок дешевле и найти деревянщиков в наше время проще
(как представлю стоимость матрицы\пуансона из металла, а в моём случае понадобился бы "кругляк" на 200мм, его вес и прочие прелести...)
Вложение 669322Вложение 669324Вложение 669326

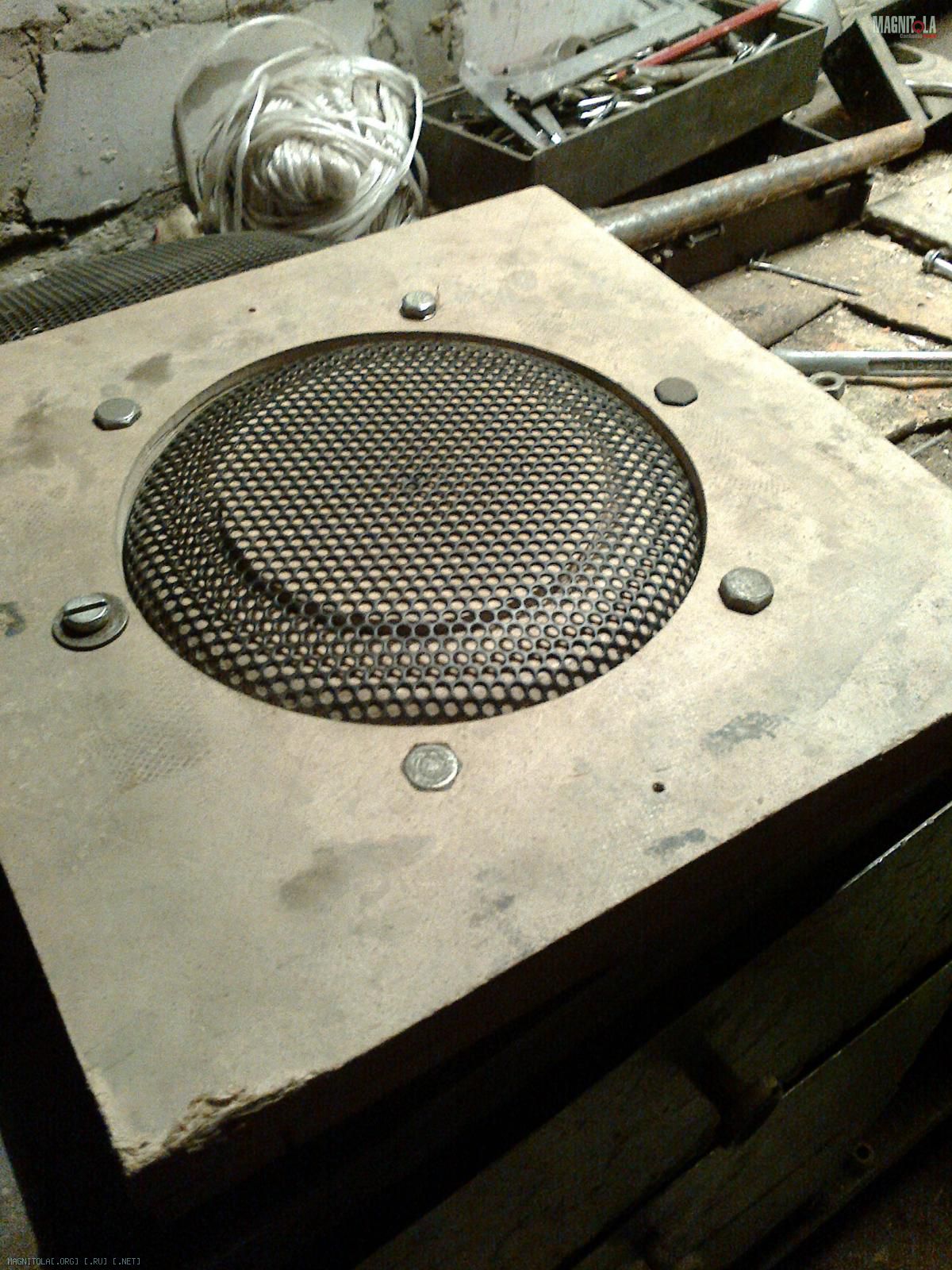

Толстую и железную сетку гнуть под прессом от 1 тн или стягивать болтами (один болт на М8 дает порядка 500 кг усилия)
Вложение 669328

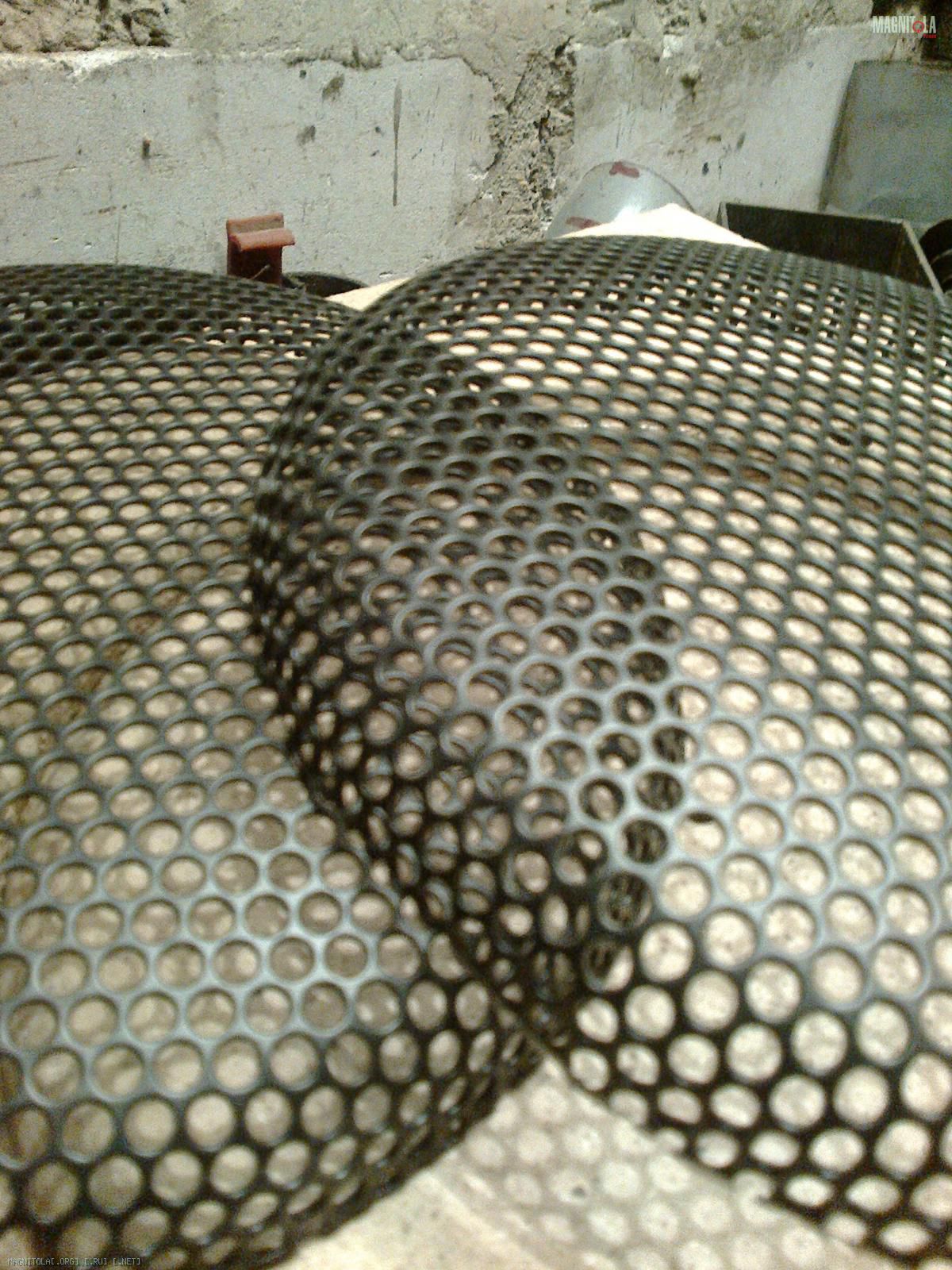

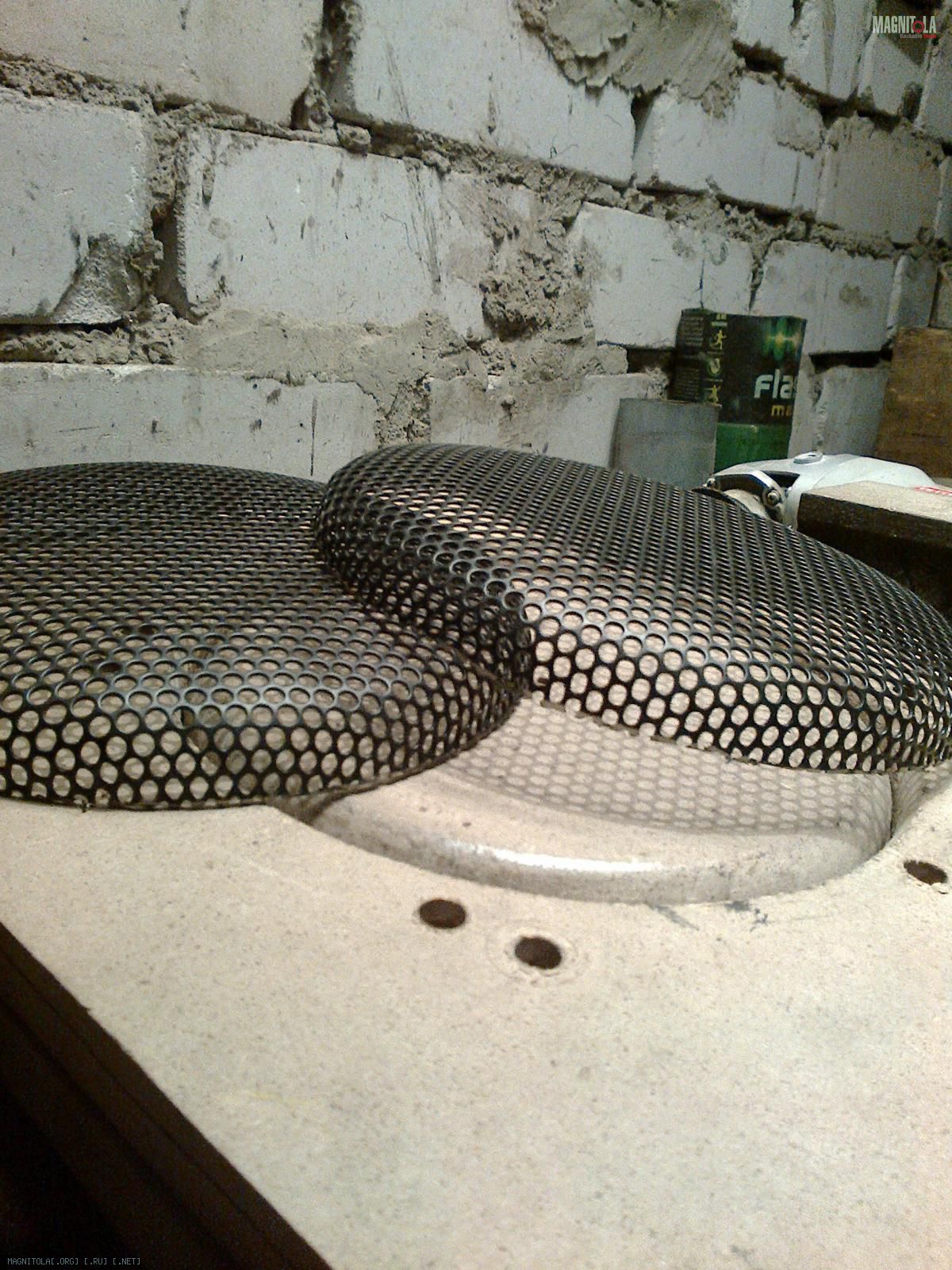

Практически готовое изделие Вложение 669330Вложение 669332 по высоте только подрезать.

Диаметр матрицы 182 мм, "дырки" 184-185 мм (не помню)

вот еще чертежик сеточки, в архиве файлы компаса и Автокада
