Межблочный кабель из провода КММ !

Хочу поделиться, как можно с минимальными затратами сделать довольно качественные межблочные провода для двух пар линейников!
Вам понадобится:
10 метров провода КММ 4х0,35 - 10м х 33руб = 330руб

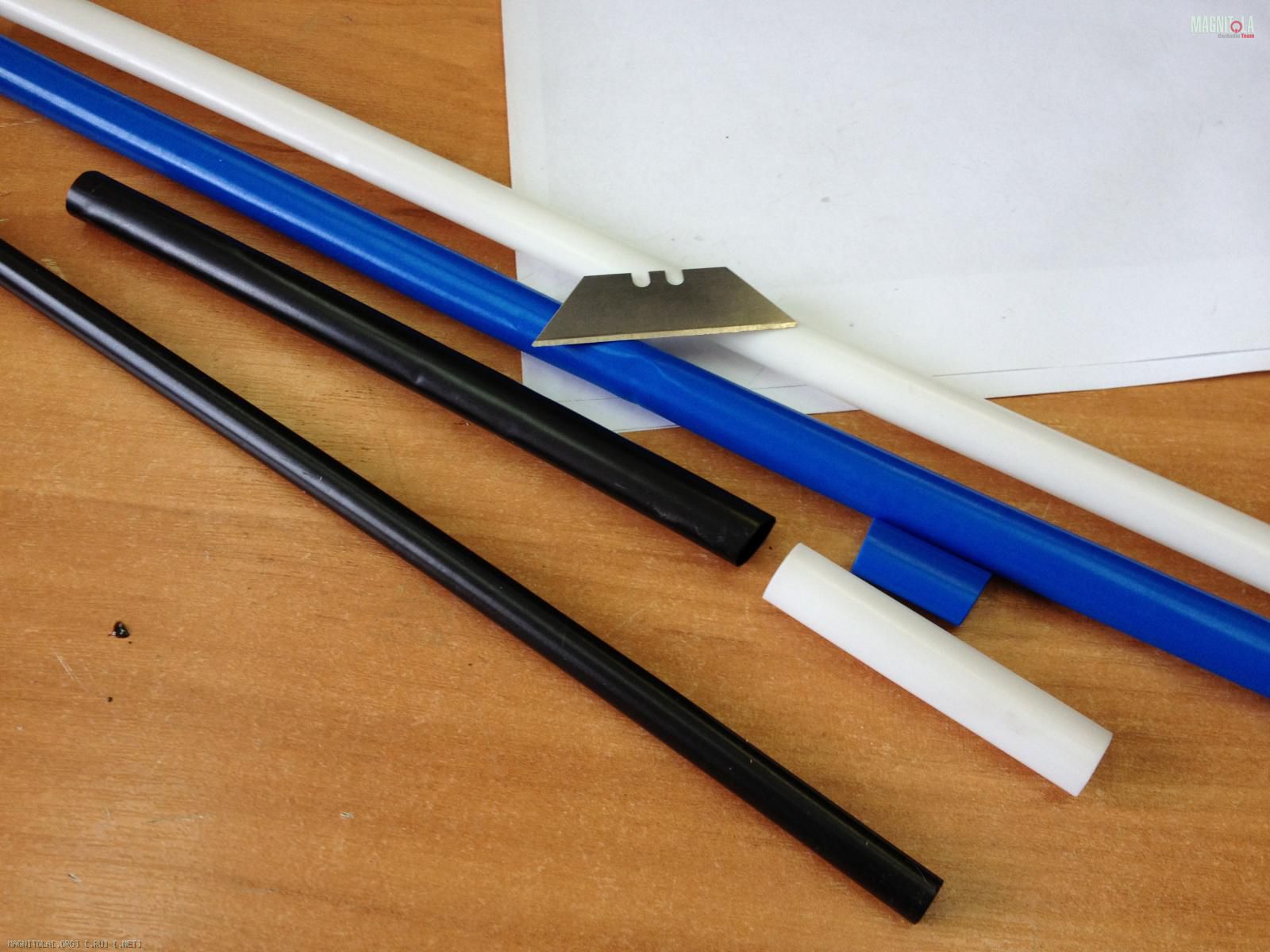

Термоусадка диаметром 6.2мм - 1,5м х 36руб = 54руб
Термоусадка диаметром 12мм - 1м х 45руб = 45руб
термоусадка диаметром 18мм - 1м х 56руб = 56руб

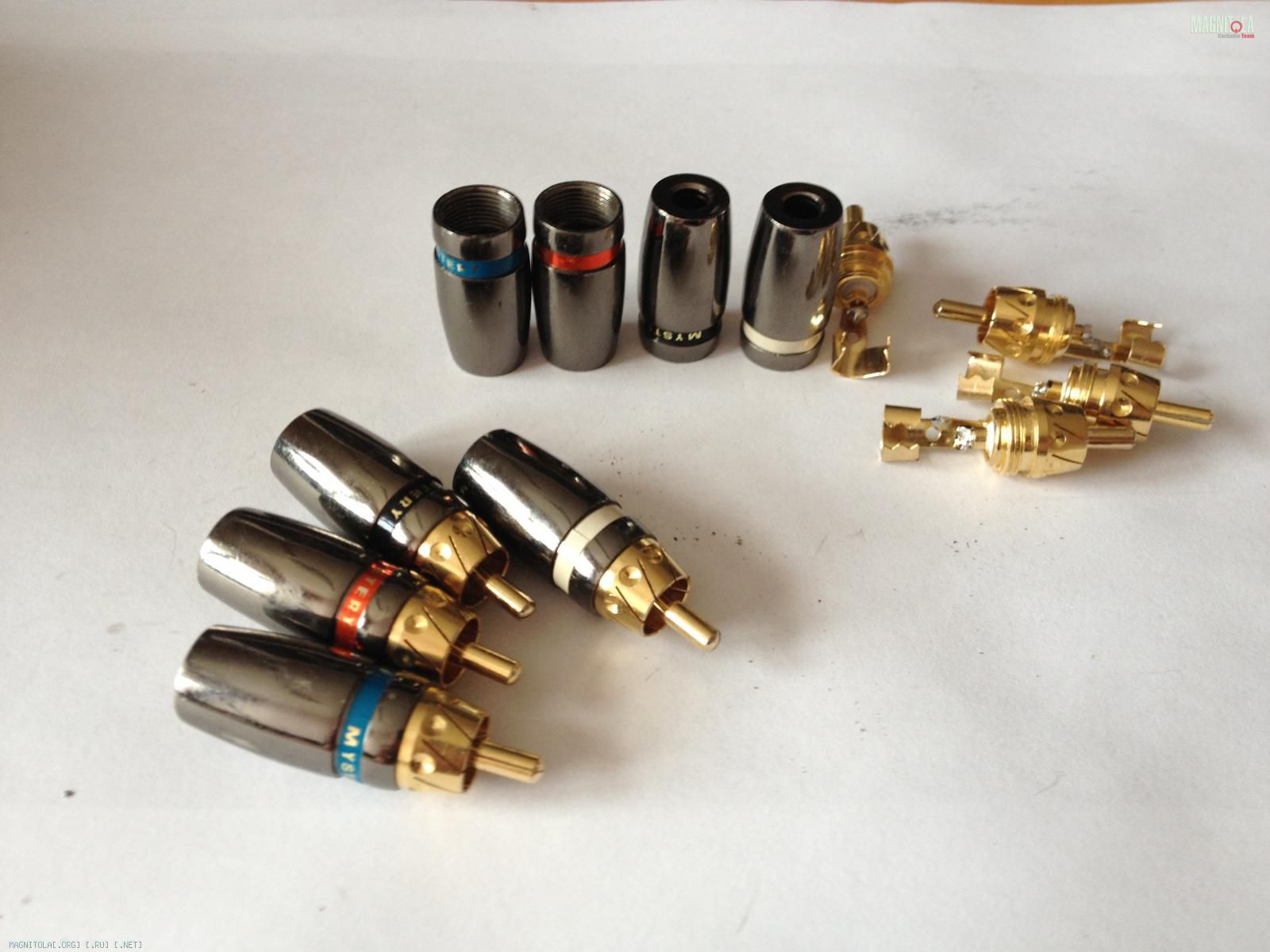

RCA разъём, самый простой 8 шт - 8шт х 12 = 96руб
Я раъёмы не покупал, у меня они уже были от провода мистери! Достаточно качественные и крепкие...

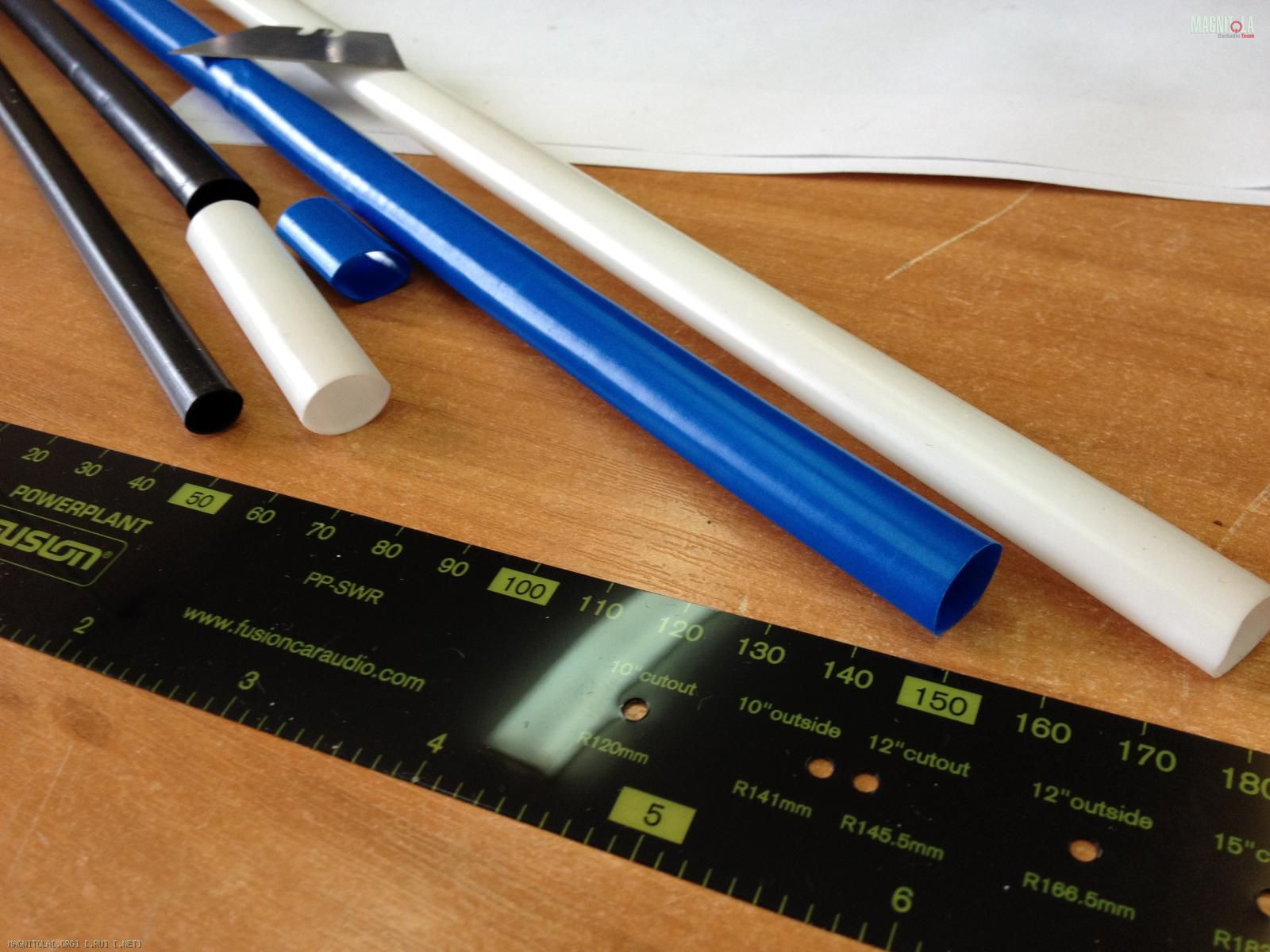

Вложение 201529Вложение 201531Вложение 201533Вложение 201535Вложение 201537
Провод будет у нас направленный, тоесть один конец провода будет распаиваться под источник сигнала, а вторая его сторона, конец, под усилитель!

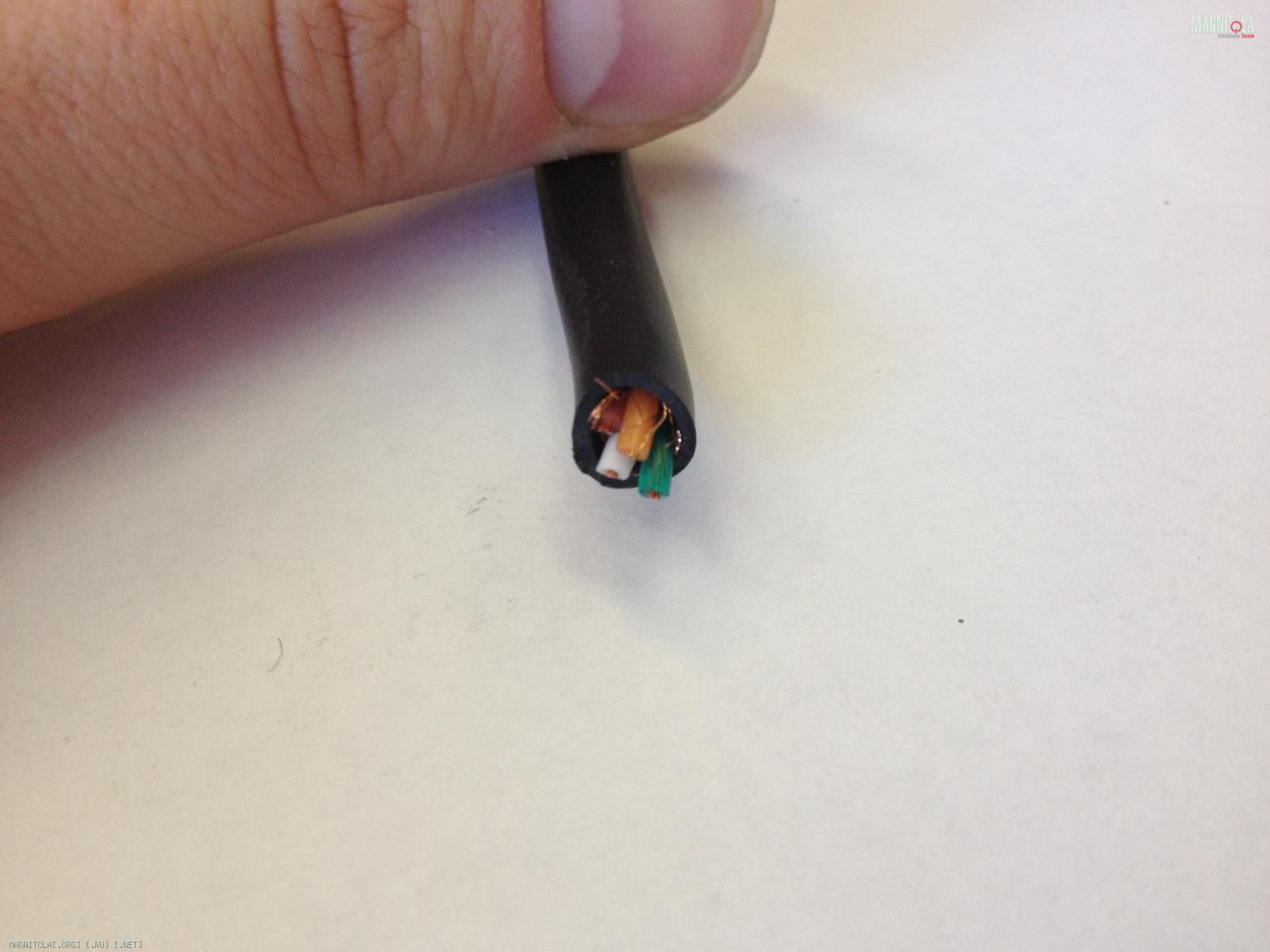

Провод имеет 5 токопроводящих жил, экран и 4 жилы провода с сечением 0.35...
И так,чтоб набить немного руку начнем с той стороны, которая у нас будет концом, она чуть проще, поехали!

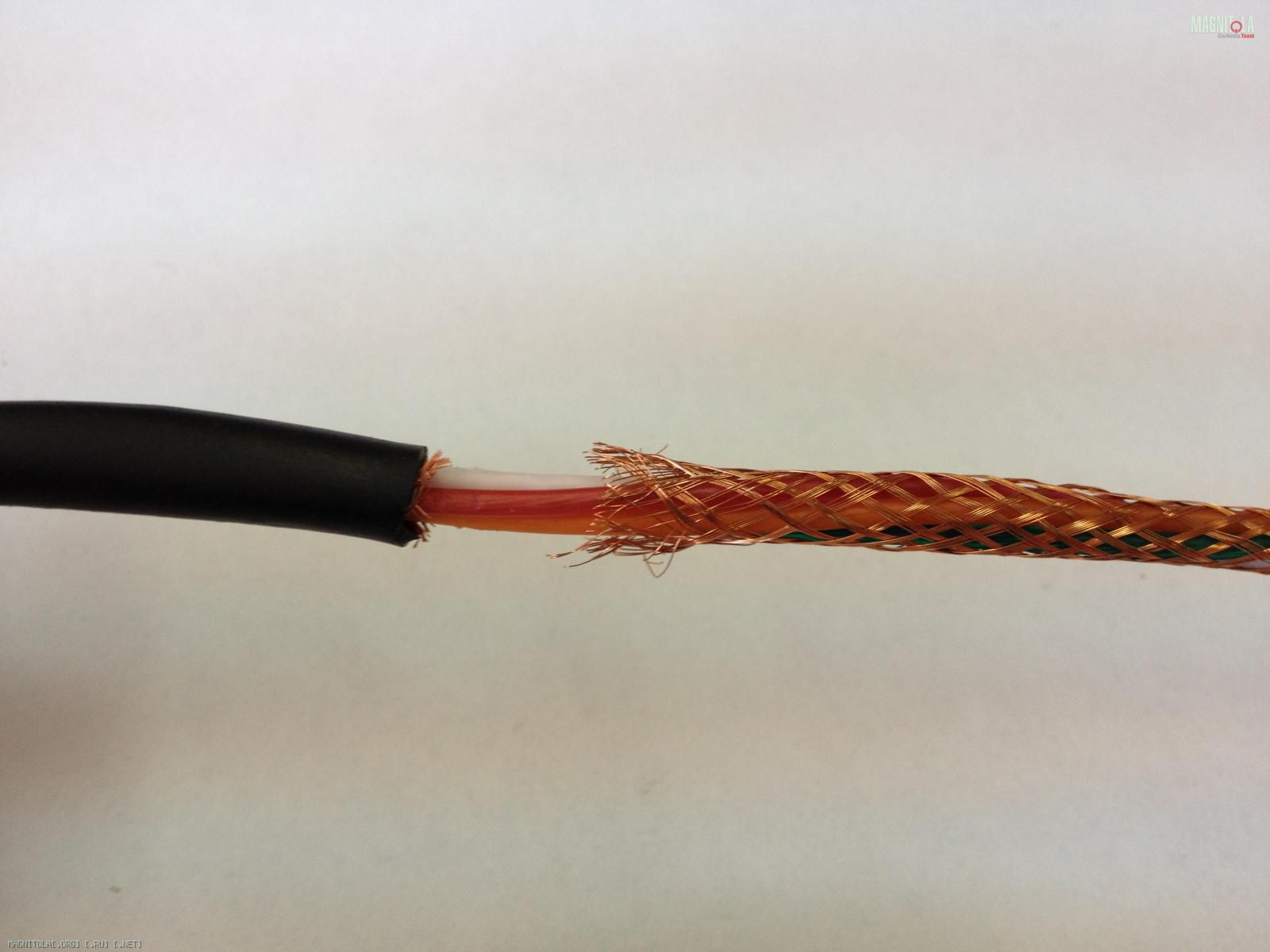

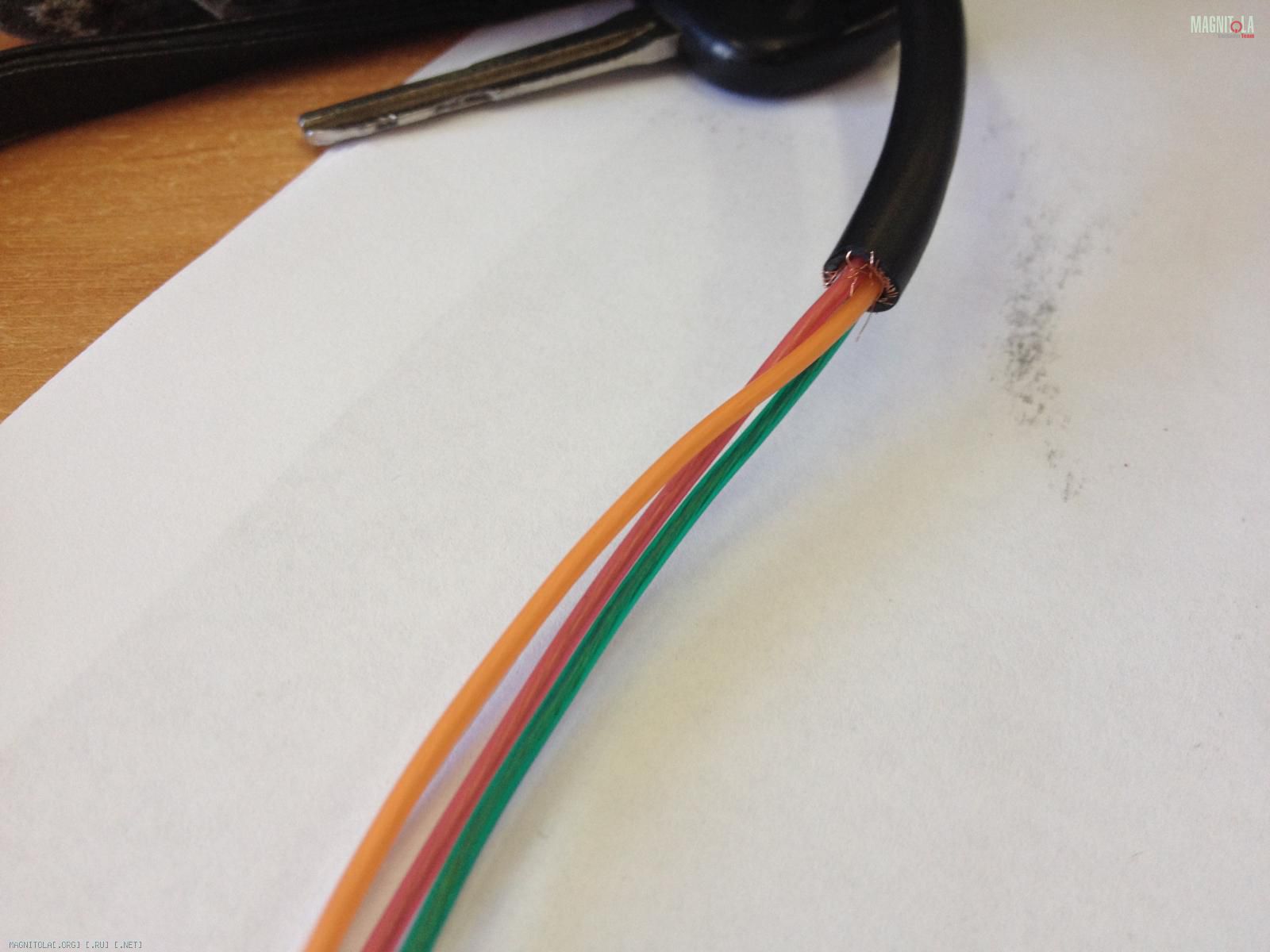

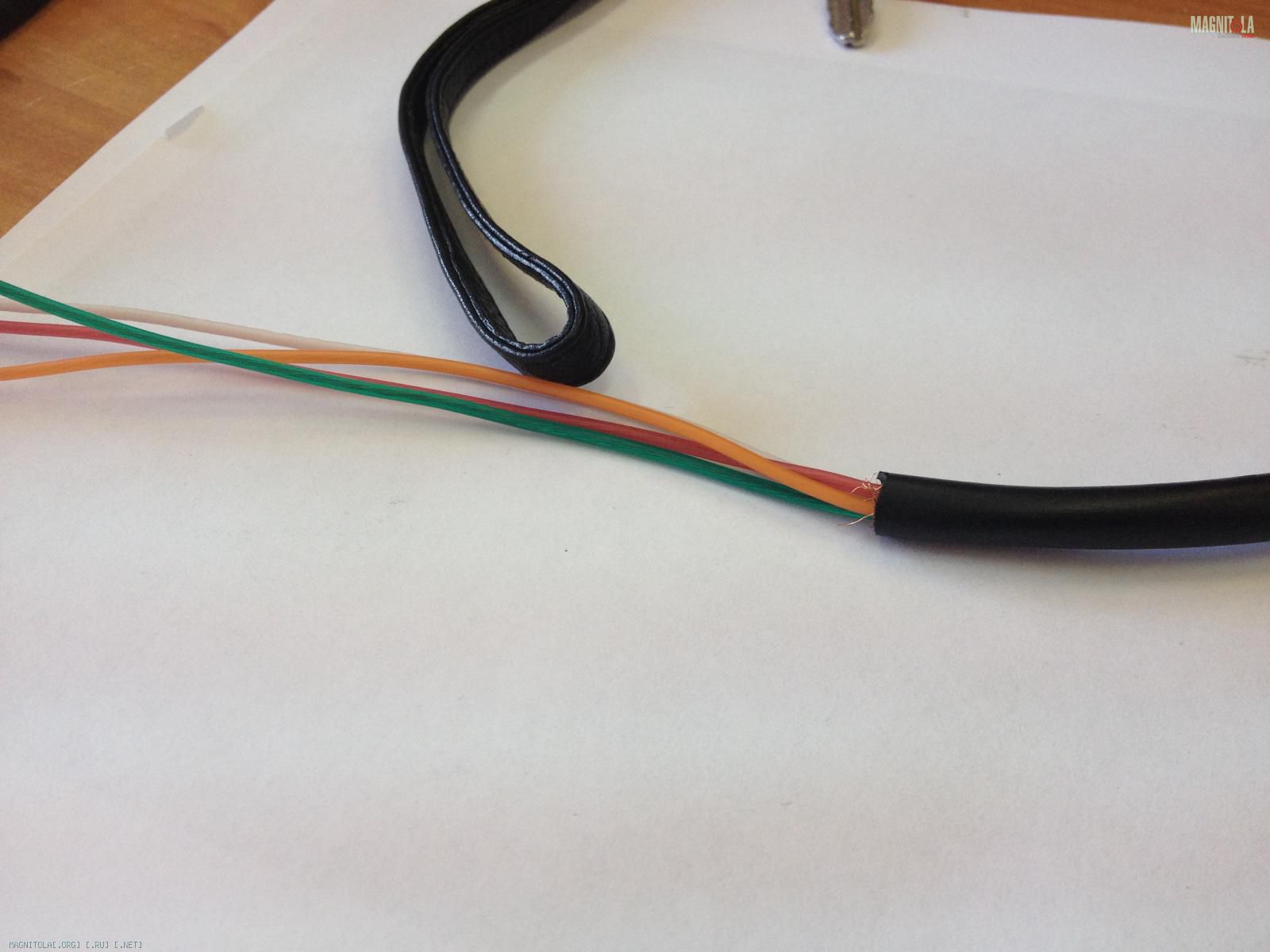

Зачищаем провод от изоляции на длину примерно 12 сантиметров, аккуратненько убираем экран, нам он с этой стороны не нужен!
Вложение 201409Вложение 201411
Вложение 201413Вложение 201415

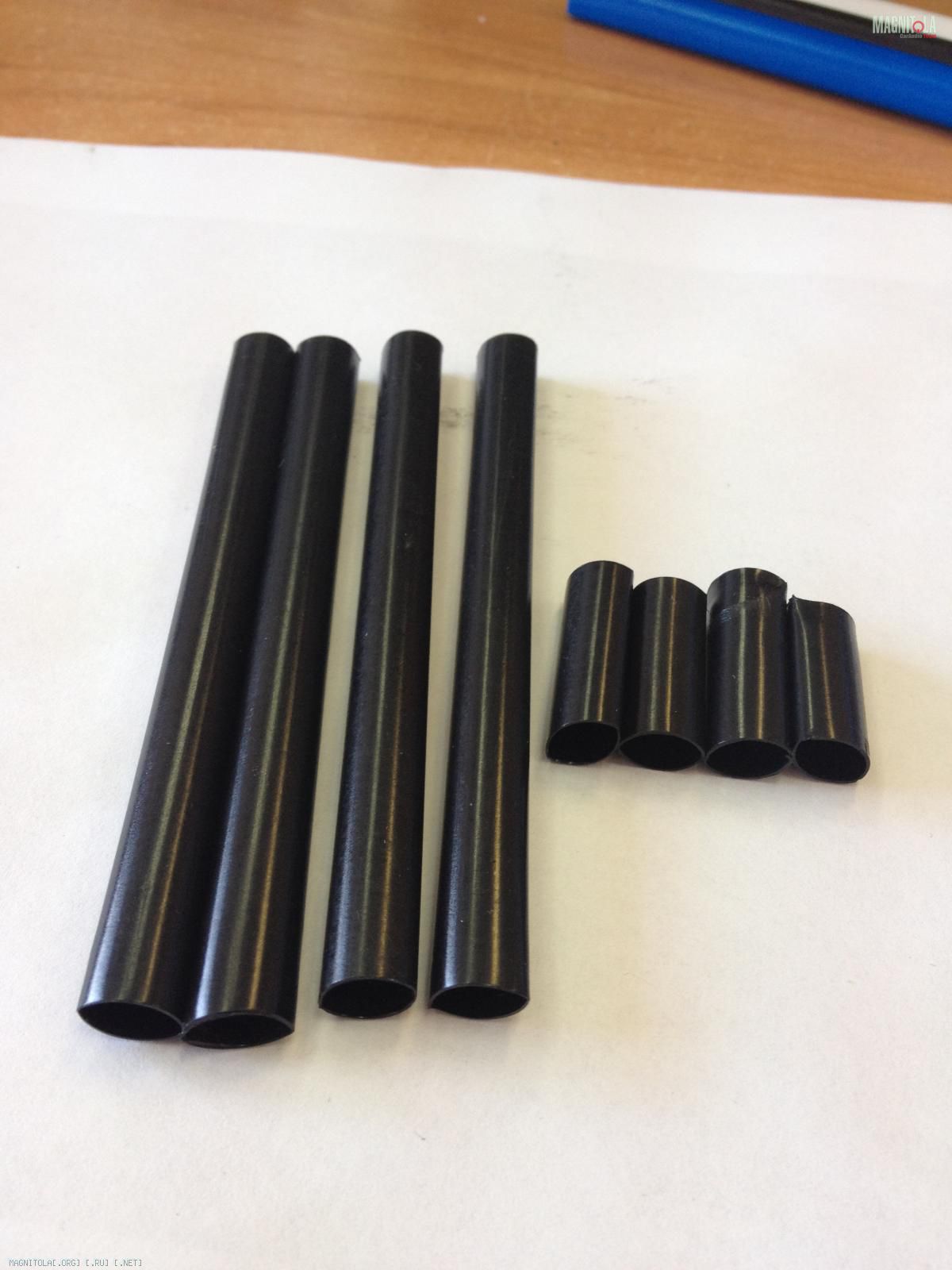

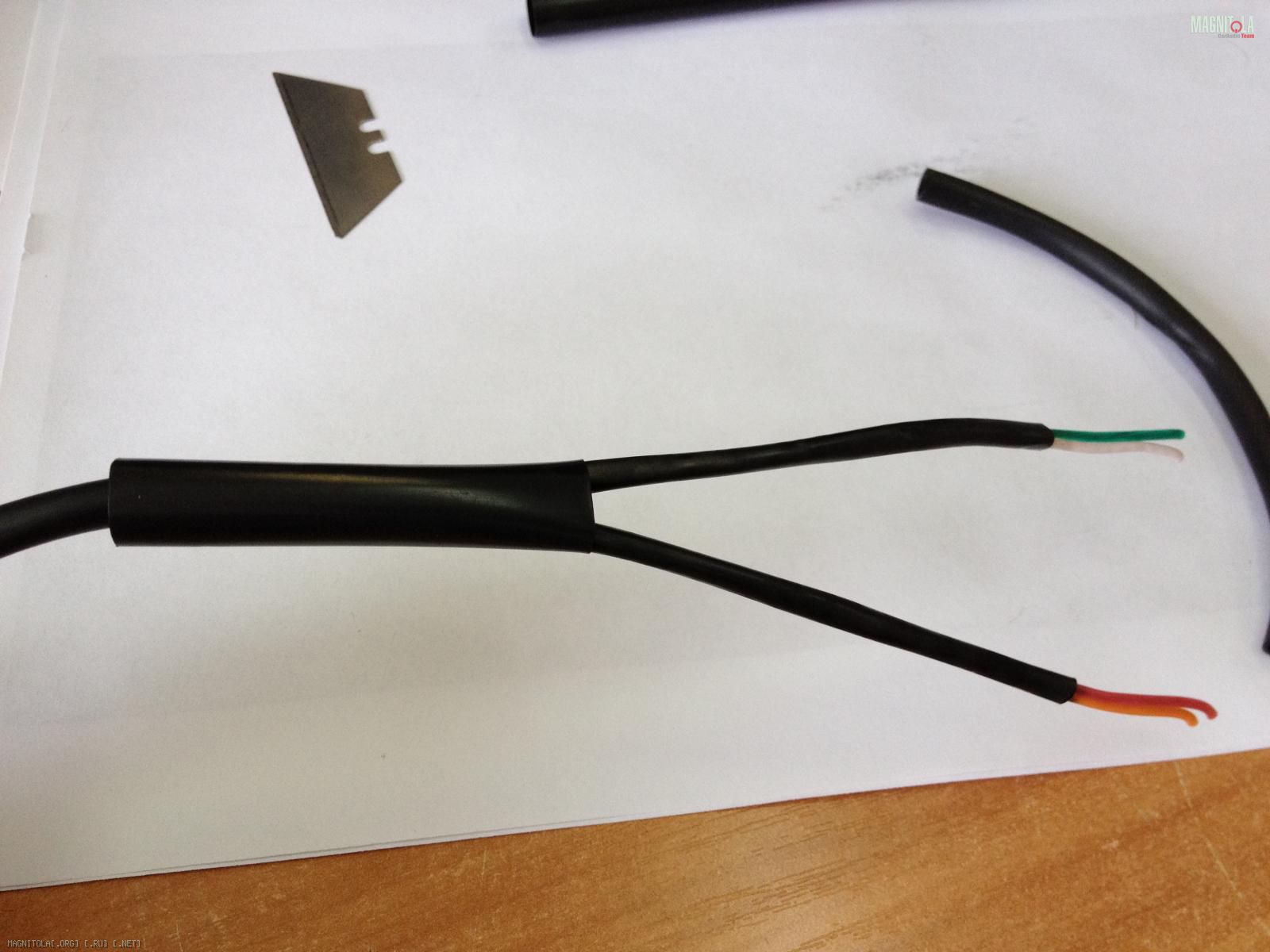

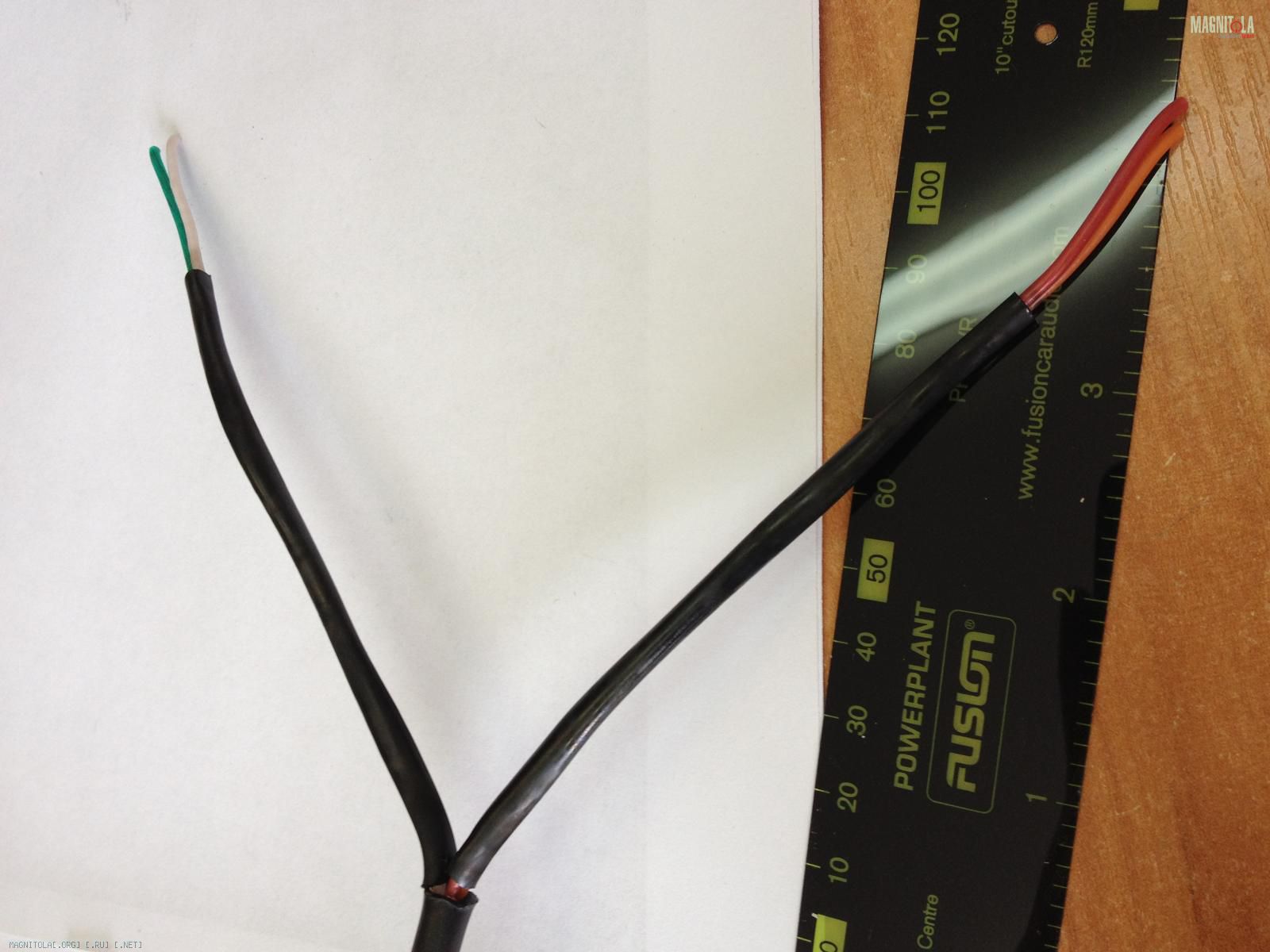

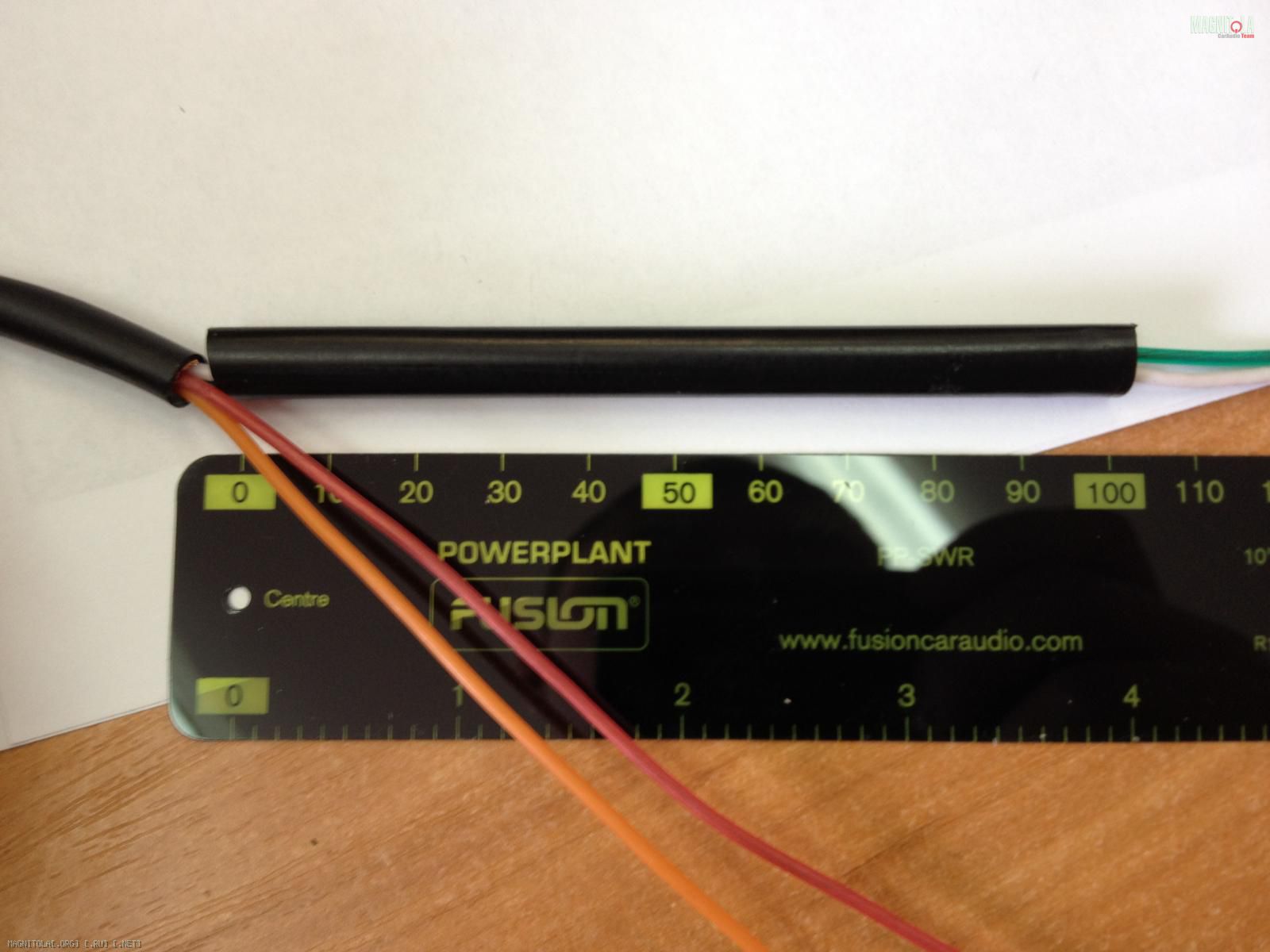

Нарезаем термоусадку кусочками по 10 см, определяемся с парами проводов и записываем на листок что б потом , когда будем делать другую сторону, не путаться , кто у нас будут пары, и кто в этих парах будет экран, а кто центральная жила!
Обжимаем провода в пары, и ещё парочкой кусочков термоусадки укрепляем стык уже обтянутых двух пар!

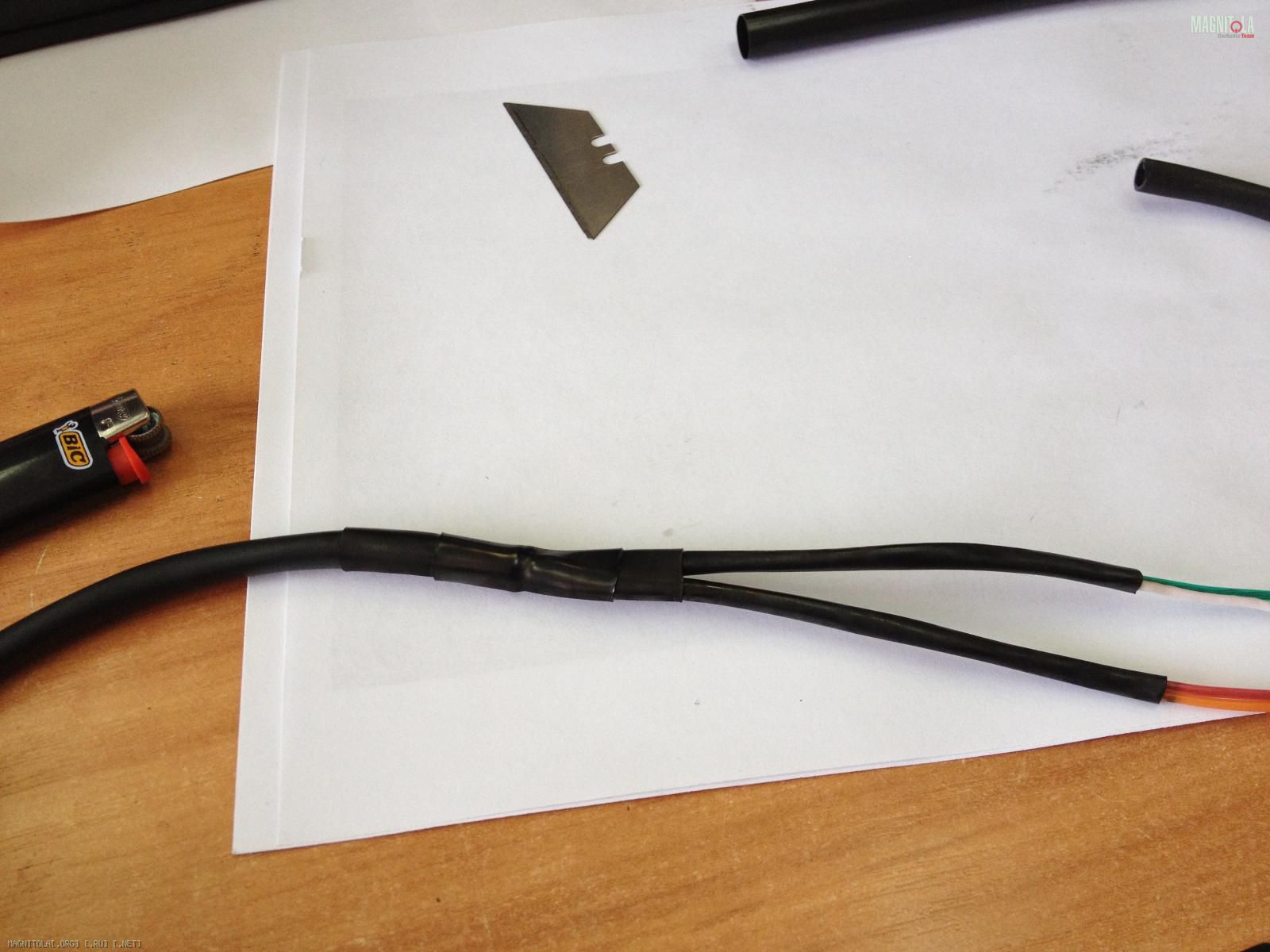

Вложение 201417Вложение 201419Вложение 201421Вложение 201423Вложение 201425Вложение 201427Вложение 201429

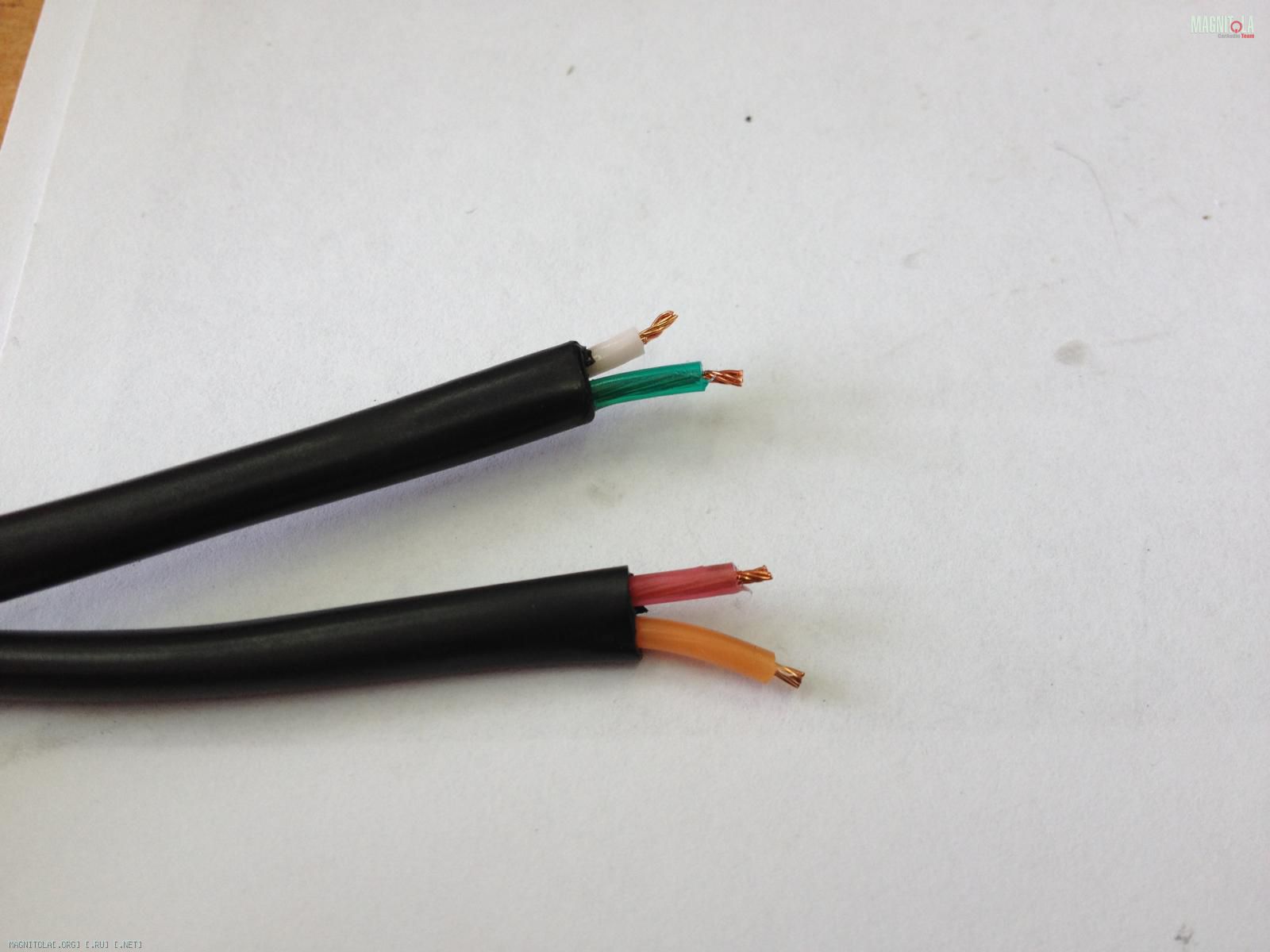

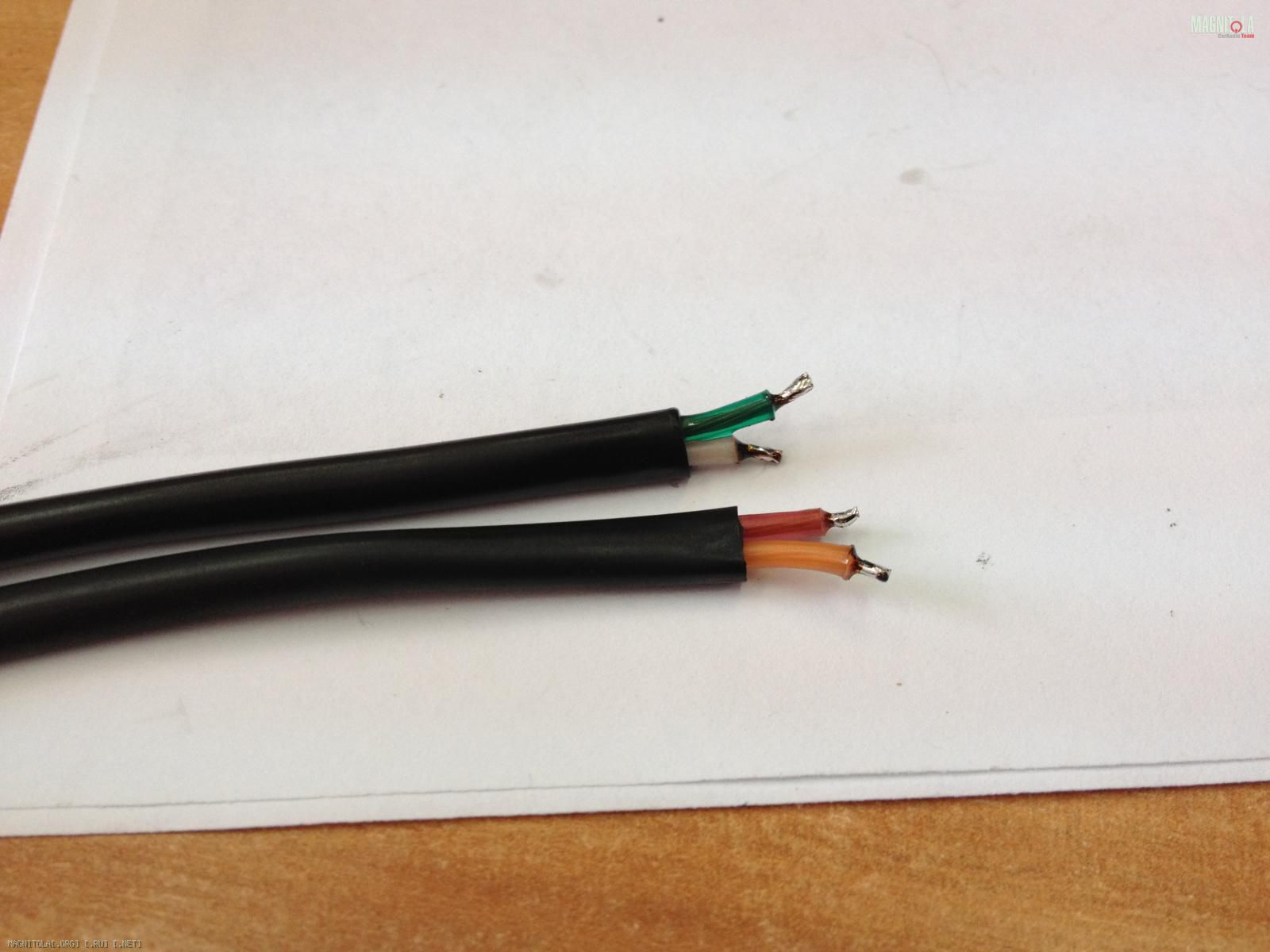

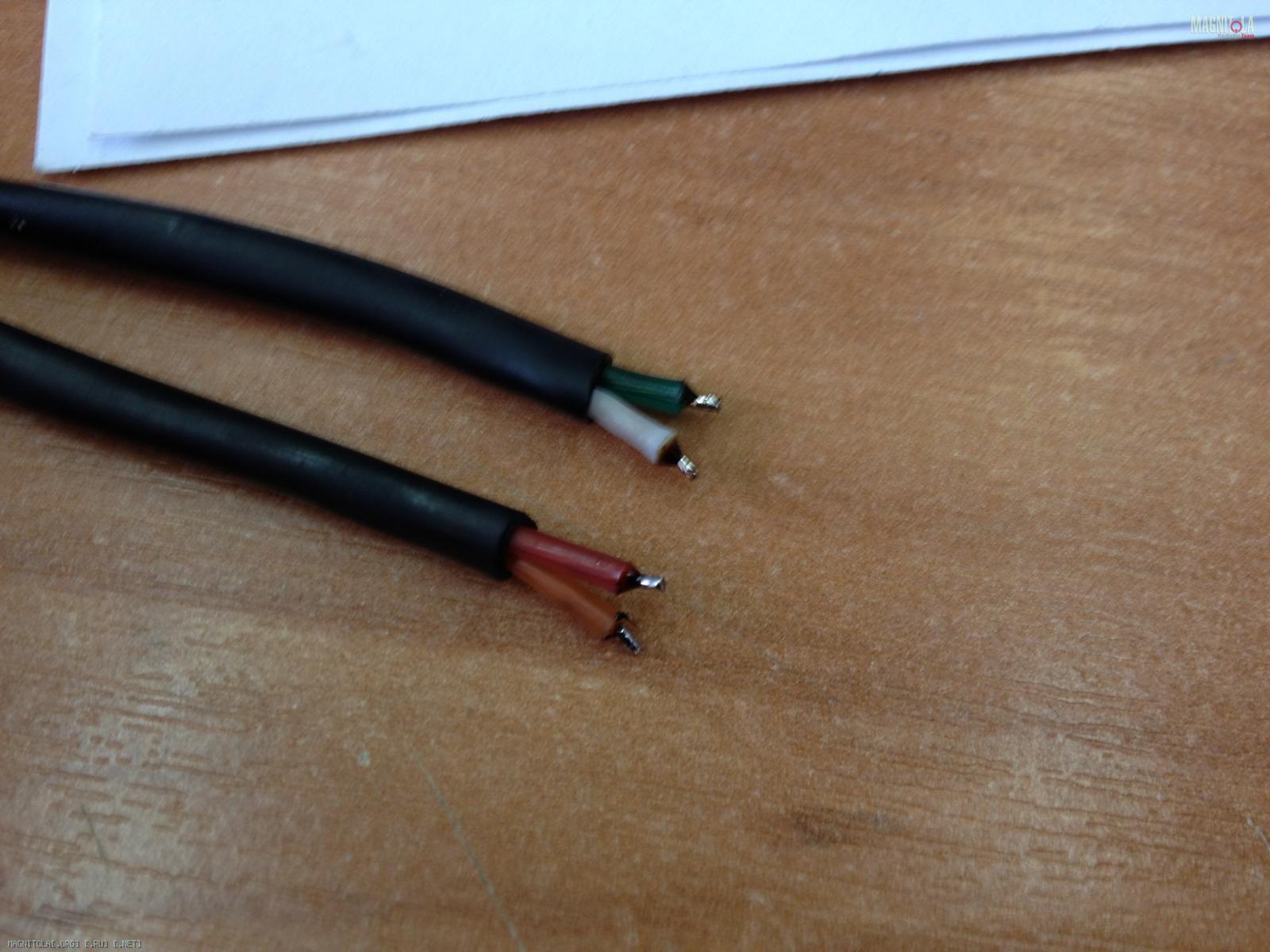

Далее зачищаем кончики проводков от изоляции, и залужаем их паяльником с помощью канифоли и припоя! Те проводки, которые у нас будут центральной жилой, делаем на миллиметр-два длинней тех, которые будут экраном! Так будет легче потом припаивать, не будет перегибов и напряжения в местах пайки!
Вложение 201431Вложение 201433Вложение 201435
На этом всё, эта сторона одного провода готова,со вторым делаем то же самое и переходим к другим концам, тем которые у нас будут конектиться в источник сигнала!

Самое основное отличие этой стороны в том, что тут экран всех жил мы не обрезаем, а аккуратно расплетаем, и паяем на экран тюльпанов вместе с той жилой, которую мы выбрали экраном в самом начале с конечной стороны!
Обрезаем изоляцию на длину, примерно 12 сантиметров , аккуратно, что бы не повредить плетёнку экрана...
Вложение 201441

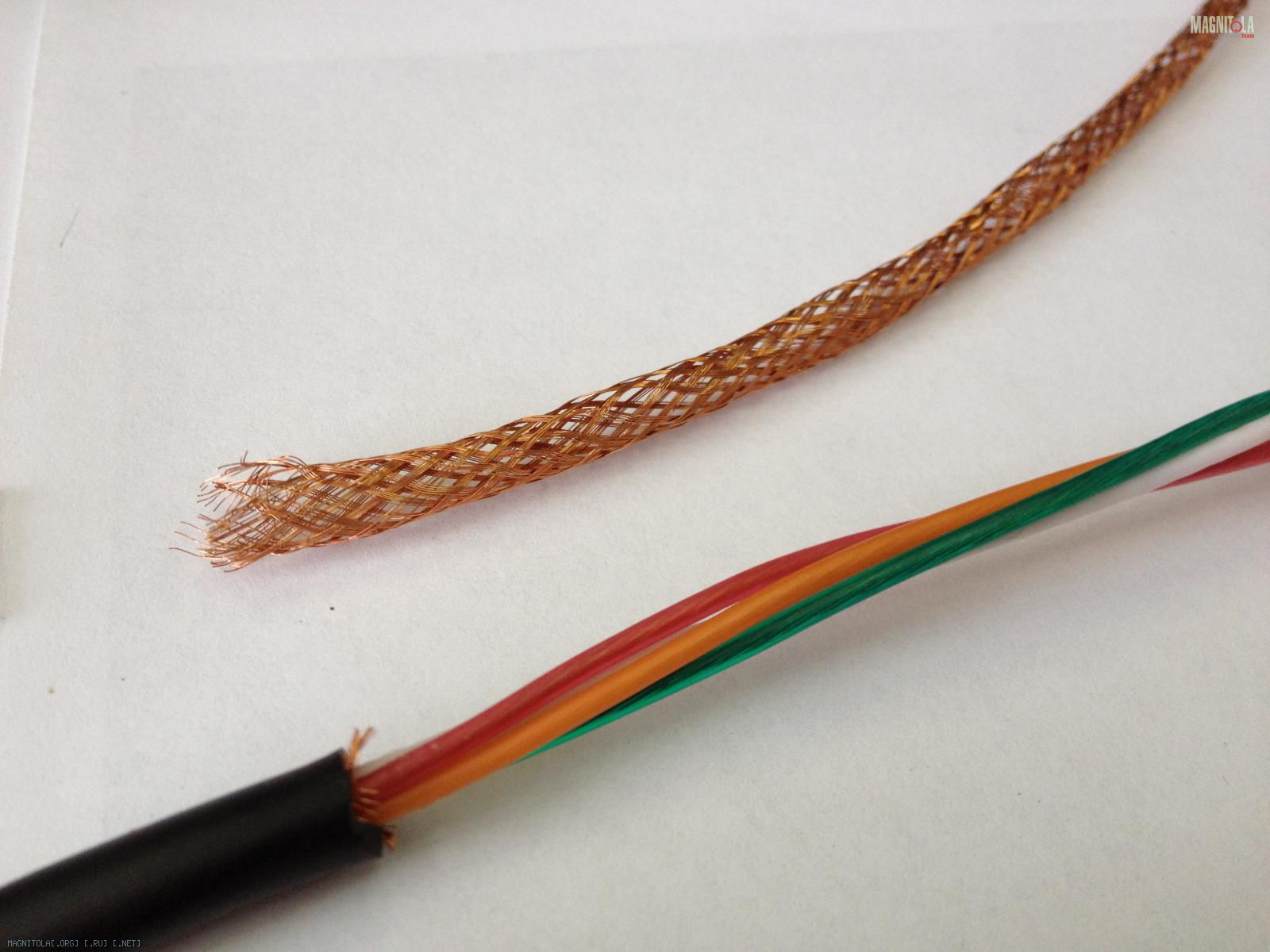

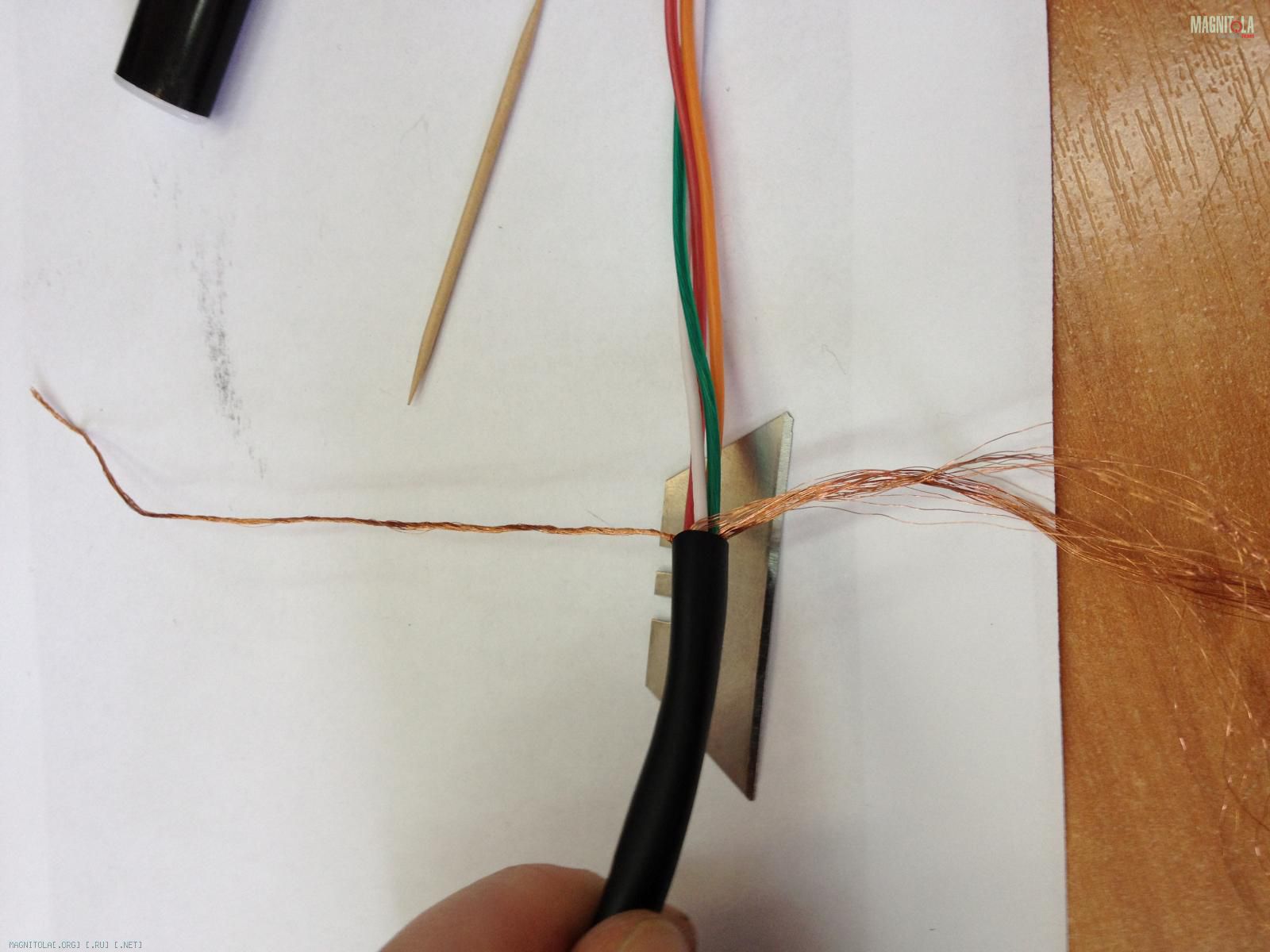

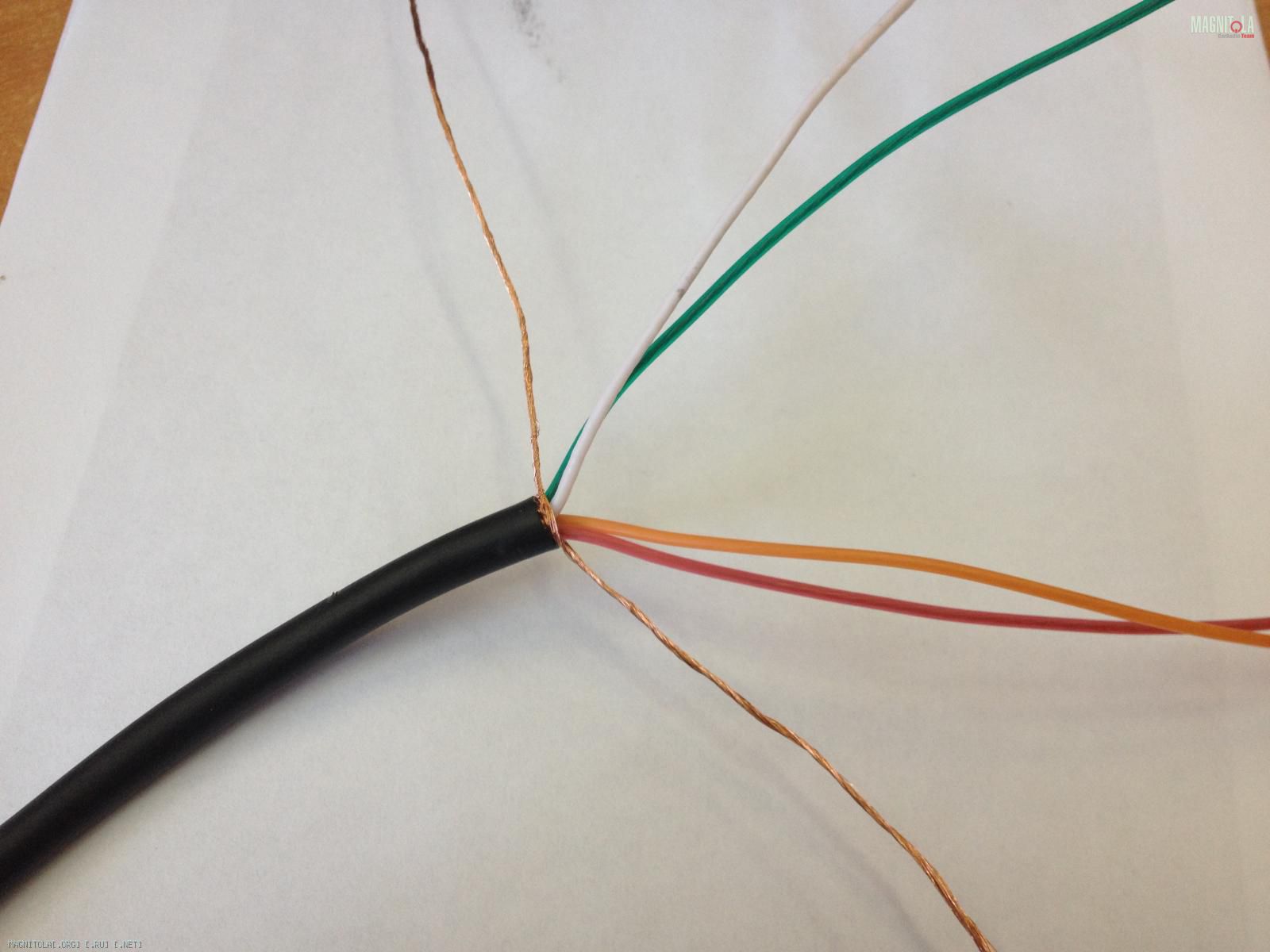

Расплетать экран, крайне не приятное занятие, он постоянно запутывается! Самое удобное это делать зубочисткой, выплетать с кончика до изоляции по три-четыре пряди....когда закончите, поделите пряди поровну и скрутите их в косички...каждая из косичек пойдет к каждой из пар проводов!
Вложение 201443Вложение 201445

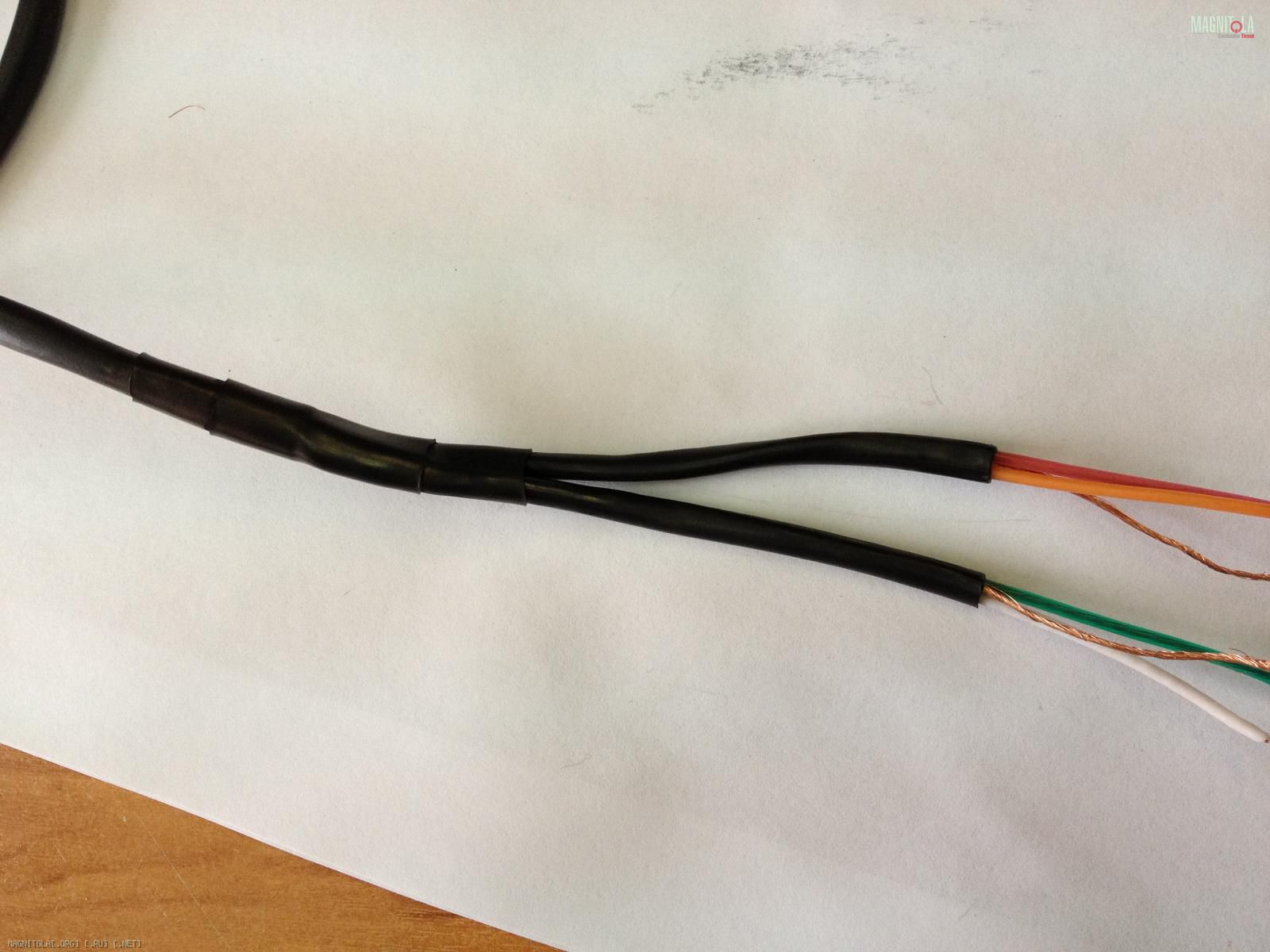

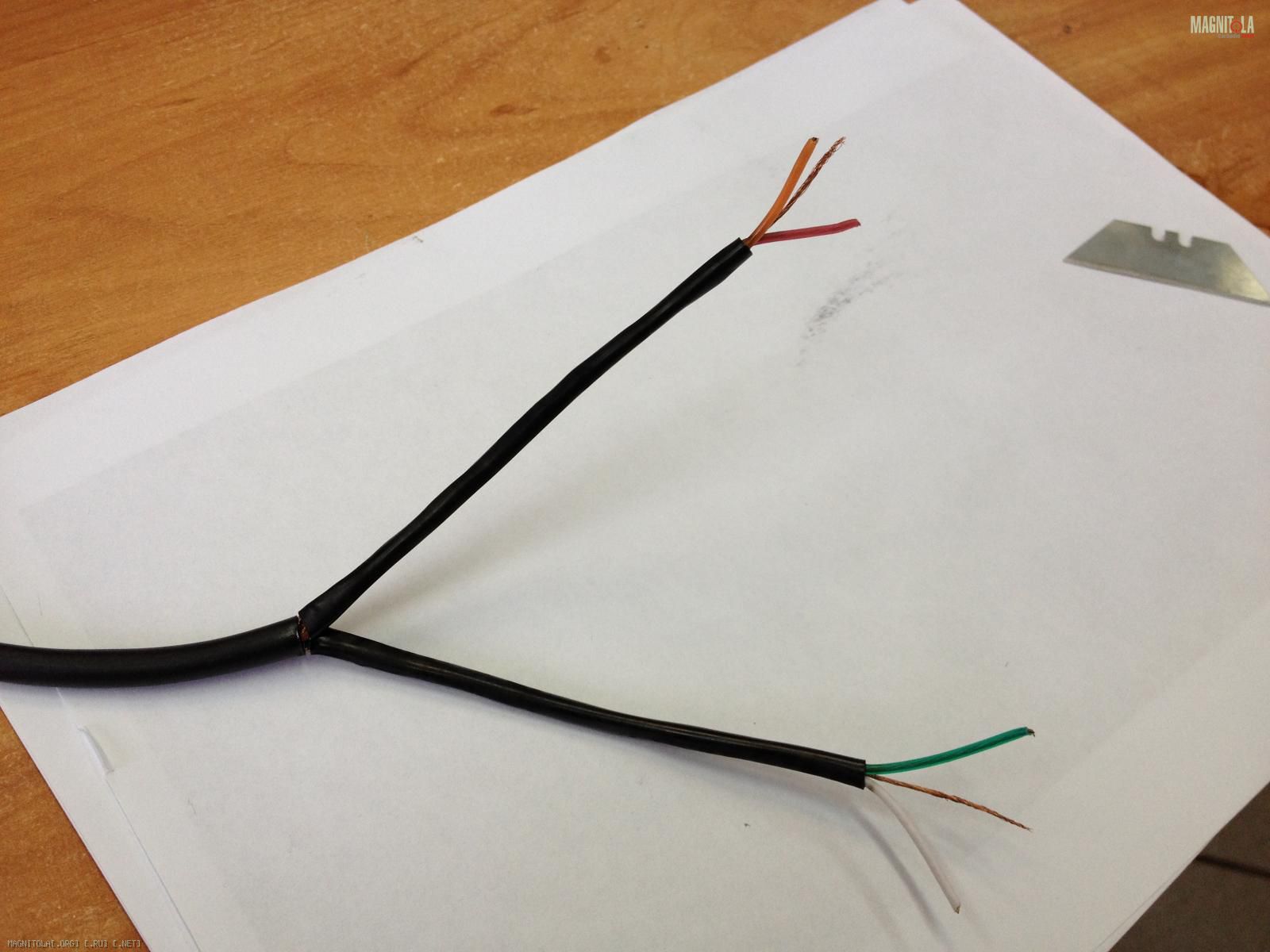

Потом делаем то же самое как и в предыдущий раз, кусочки термоусадки длиной по 10 см обжимаем на пары проводов+одна косичка экрана....
Вложение 201447Вложение 201449Вложение 201451

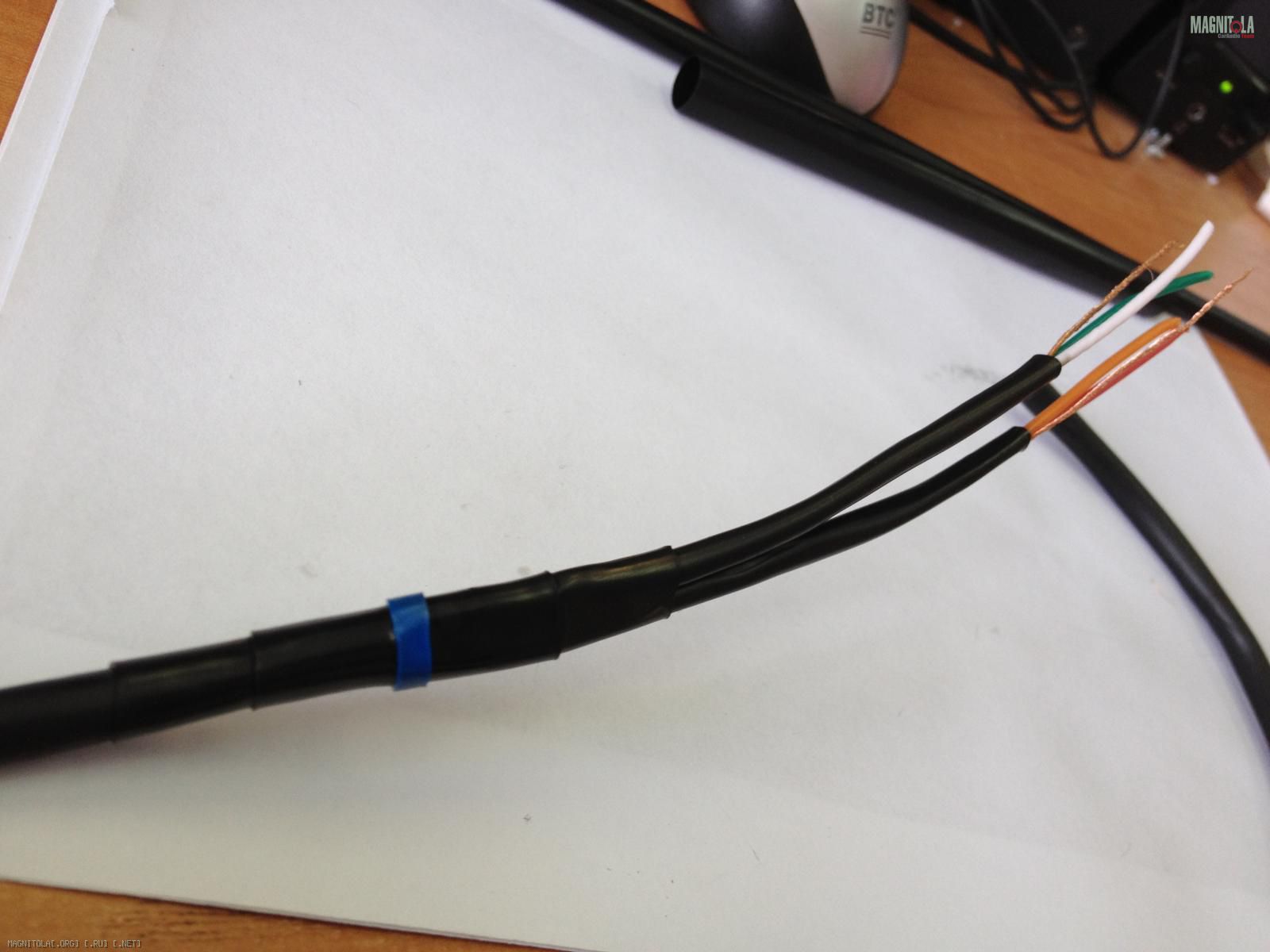

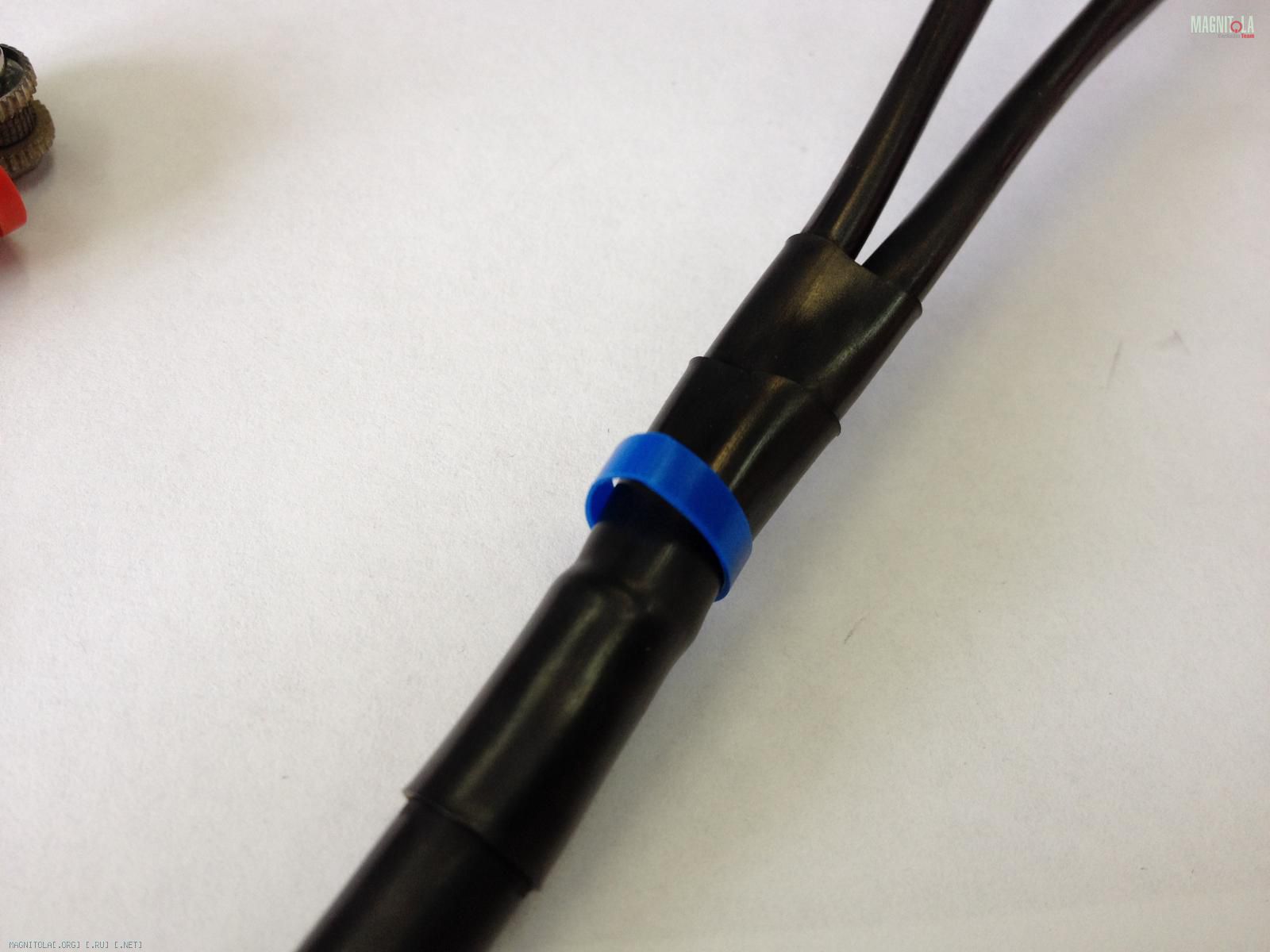

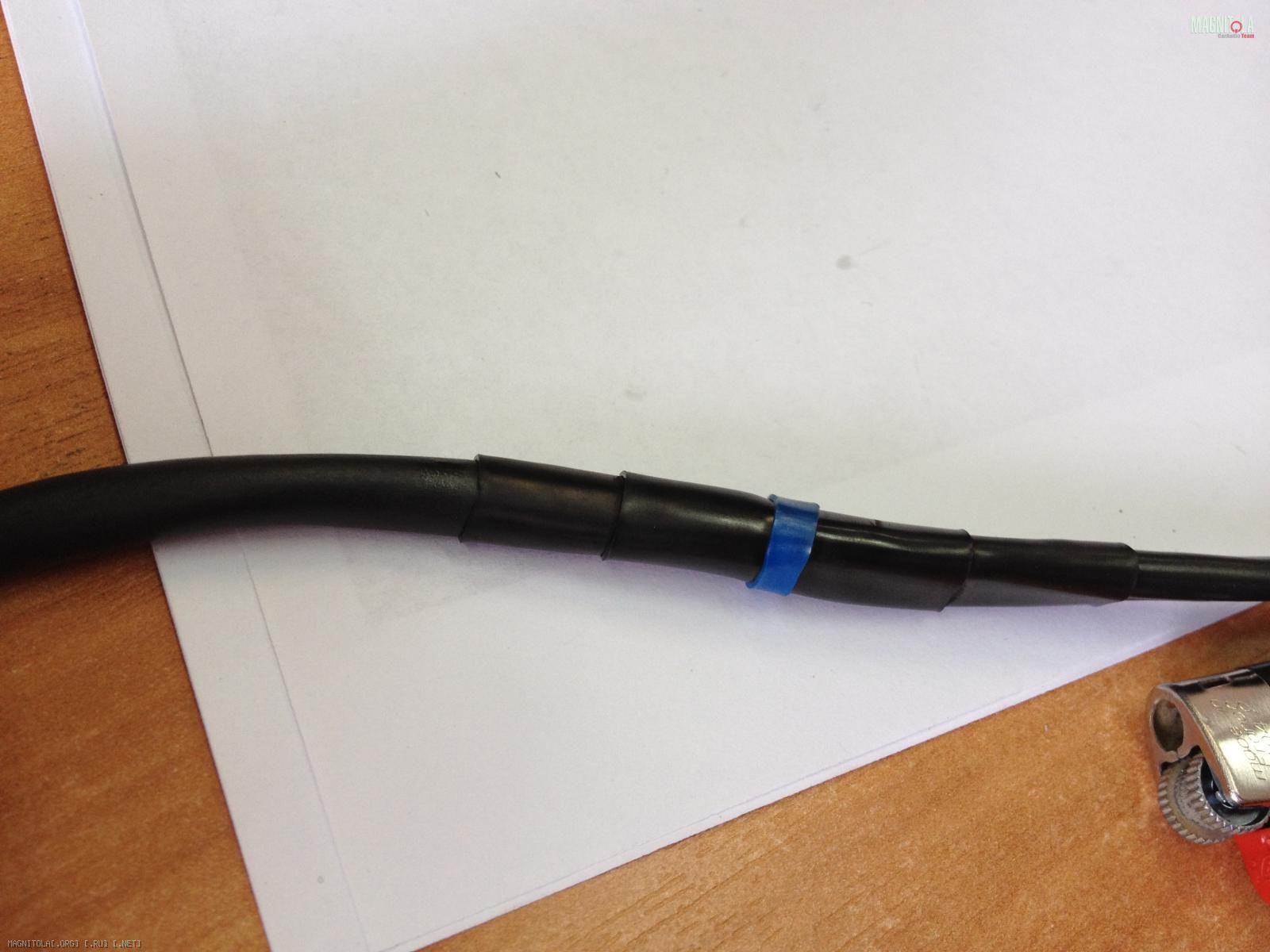

Сразу метим эту сторону, что бы потом не запутаться! Отрезаем колечки термоусадки другого цвета, и обжимаем их! Теперь мы точно не забудем то, что сторона с колечками, это сторона начала движения сигнала по проводу!
Вложение 201453Вложение 201455Вложение 201457Вложение 201459

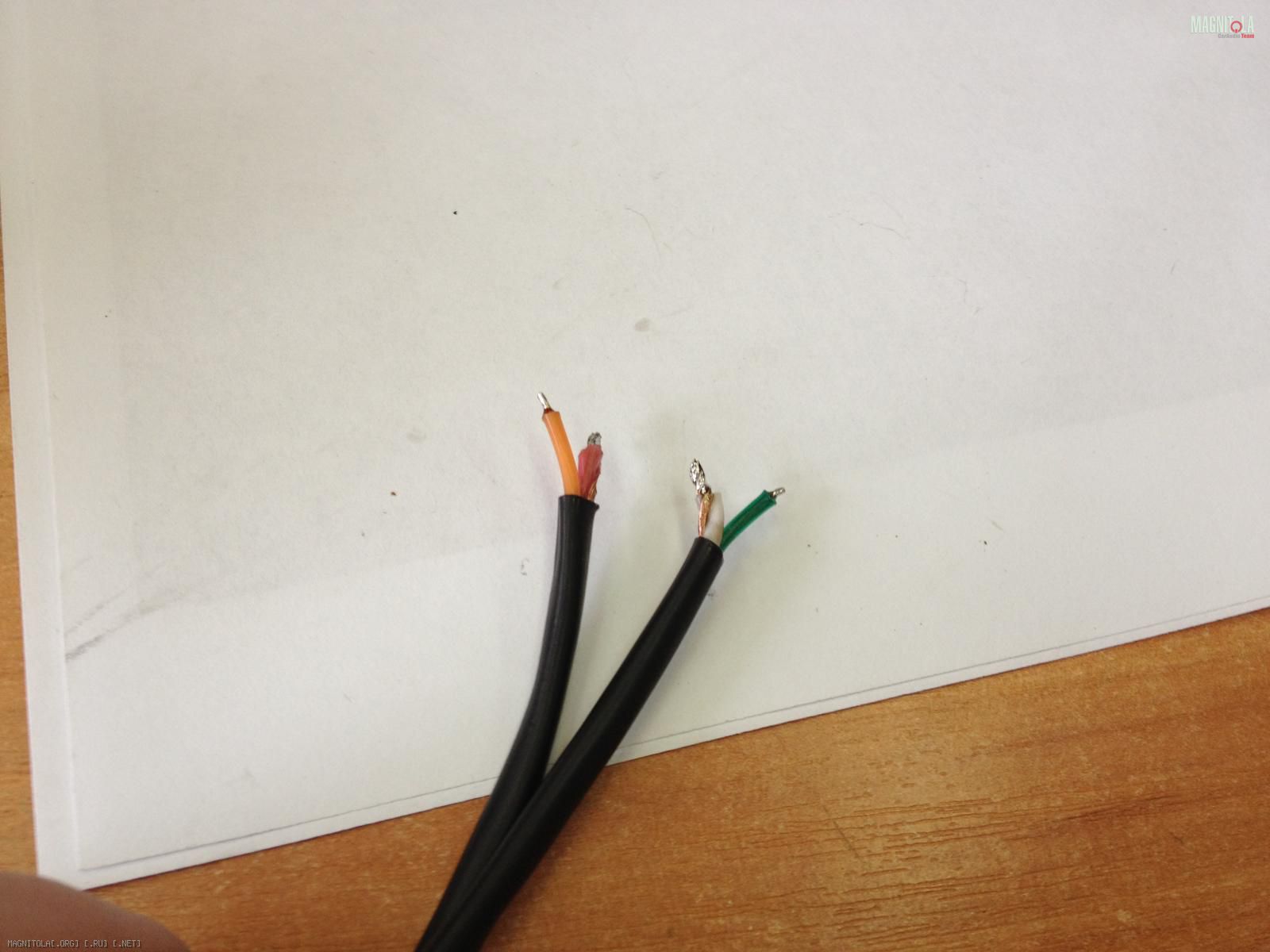

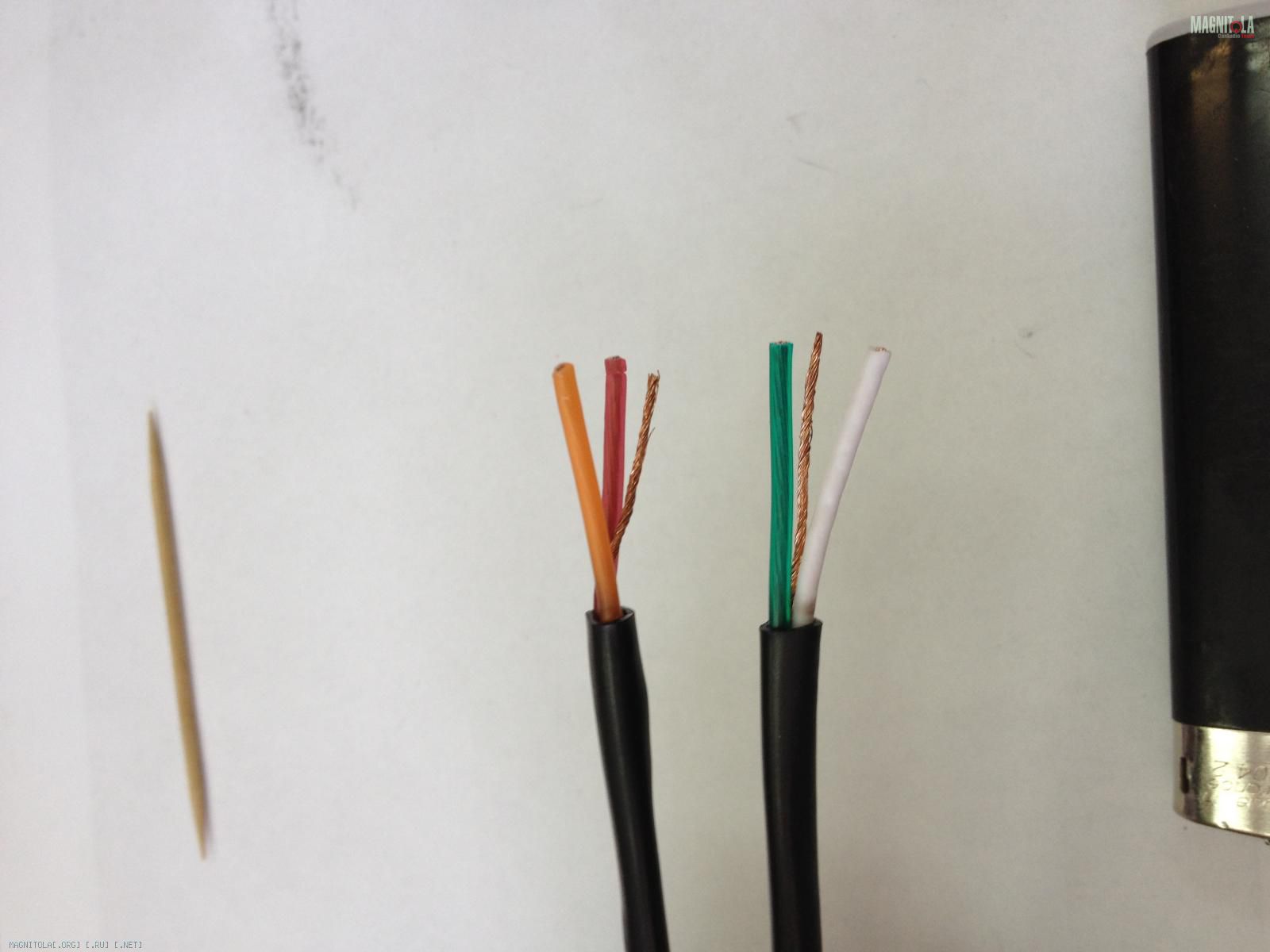

Подрезаем концы, зачищаем изоляцию с проводов, и кончики зачищенных проводов , которые у нас будут экраном, сматываем с жилой, которая у нас получилась в результате распускания общего экрана провода!
Лудим кончики паяльником!

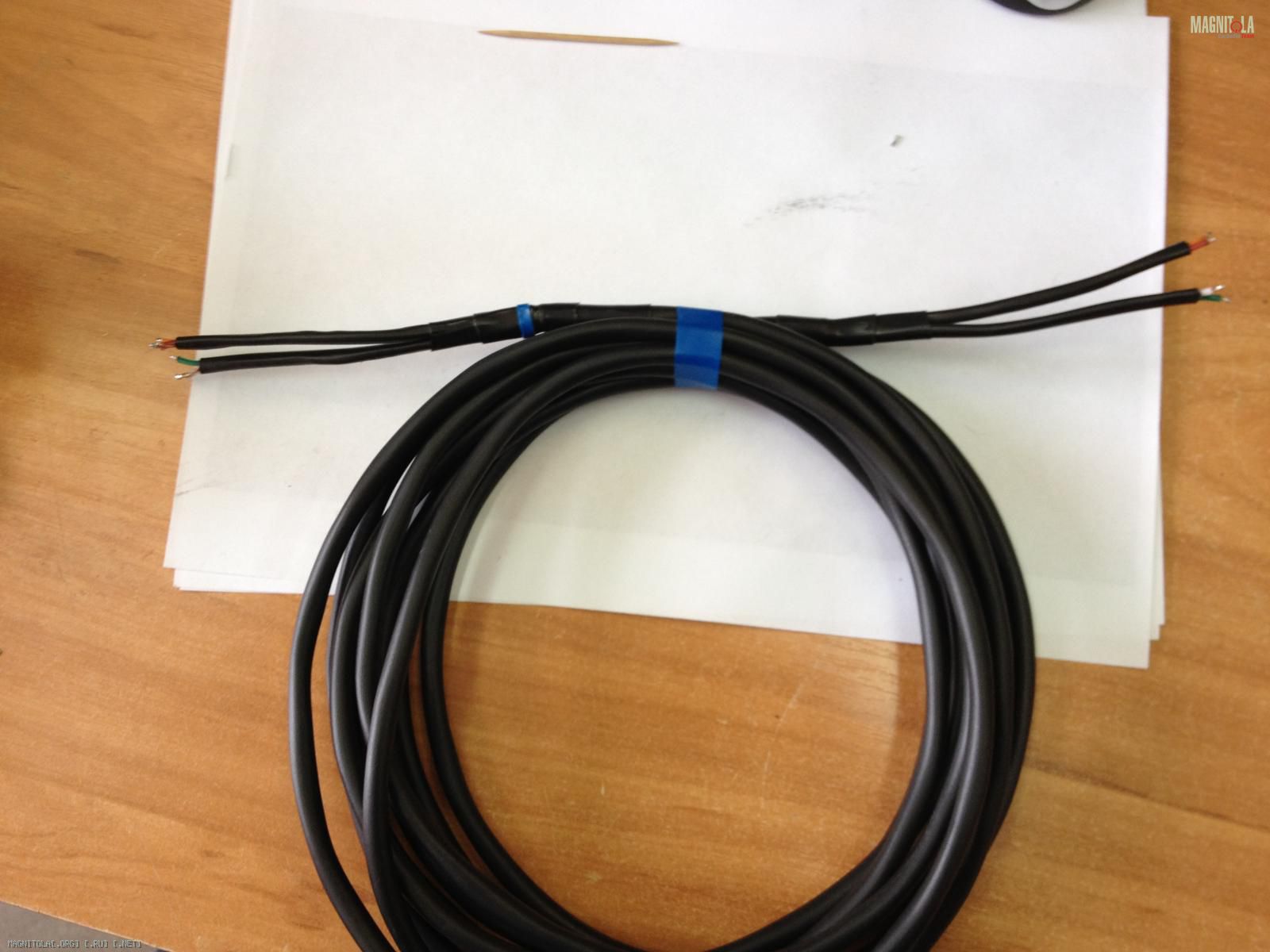

Теперь всё готово для пайки коннекторов RCA....

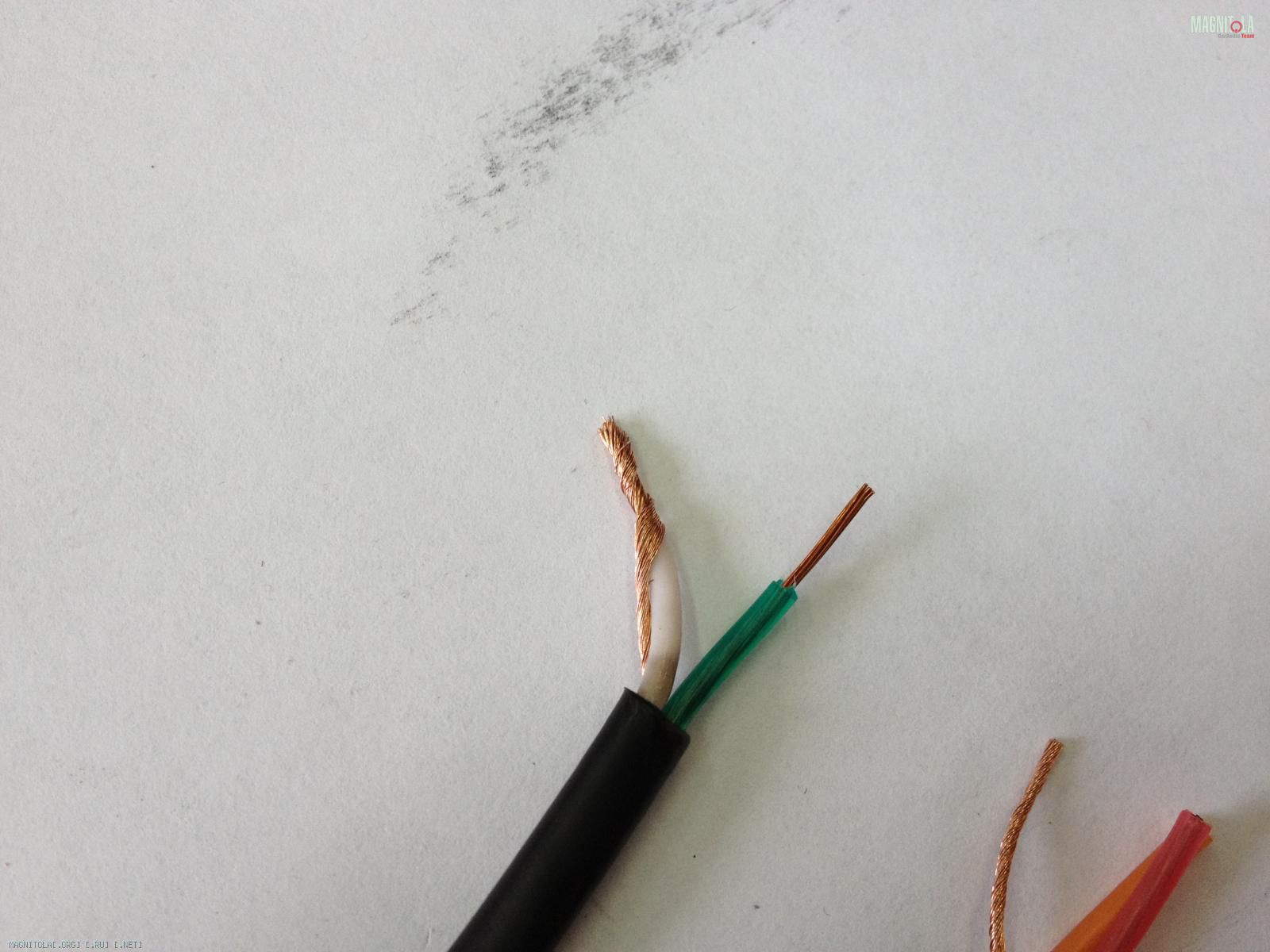

Вложение 201461Вложение 201463Вложение 201465
Вложение 201467Вложение 201469Вложение 201471

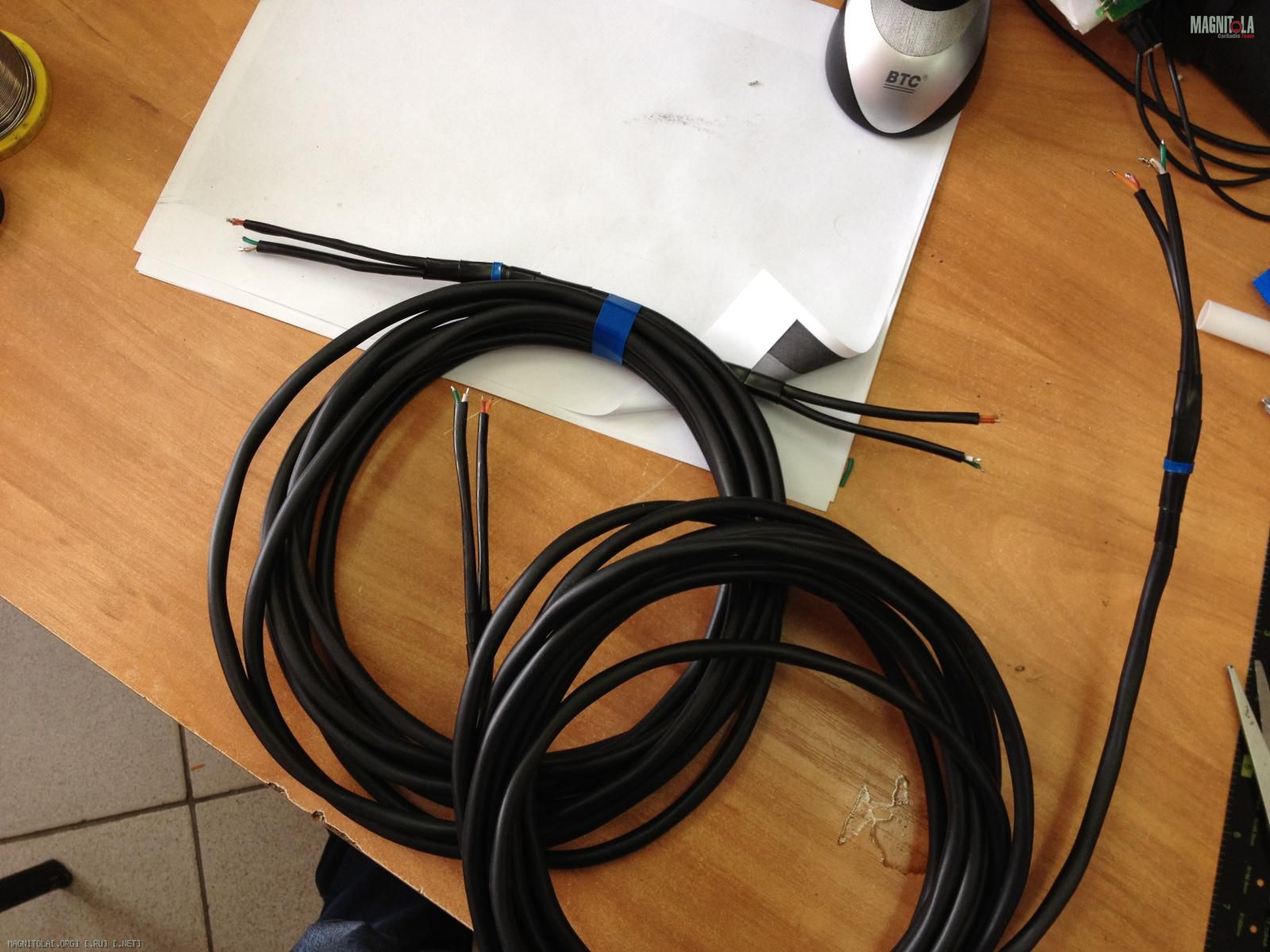

Далее был процесс, который я заснял на фото! Но там ничего особенного, это можно и не делать.....
С помощью чёрной термоусадки , диаметром 18 мм, я скреплял два провода вместе! Нарезал кусочки по 3 сантиметра, распределил по всей длине провода на равных расстояниях, примерно 20 сантиметров, пропустил туда жилку акустического провода с сечением 0.35,(было всего 2.5 метра красно-чёрного, раздвоил и превратил в пять) который будет выполнять роль управления включение питания усилителя, а простонародье тупо "ремоут" и обжал все эти кусочки строительным феном.....
Потом начинается пайка RCA ....
Подготавливаем термоусадку, которая 6.2 мм! Нарезаем её кусочками сантиметров по 6....8 штук..Подготавливаем разъем к припаиванию, зачищаем его, залужаем.....

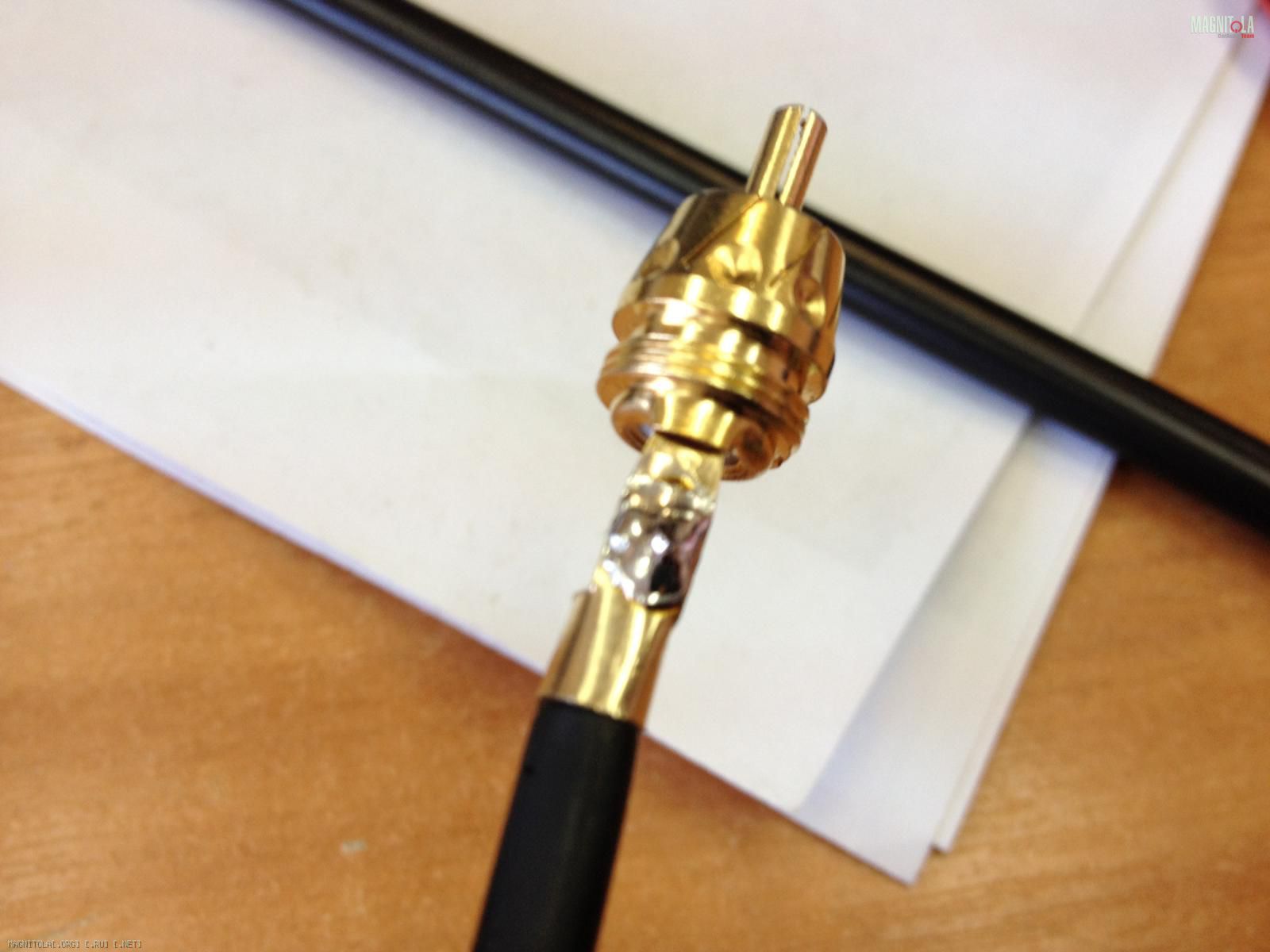

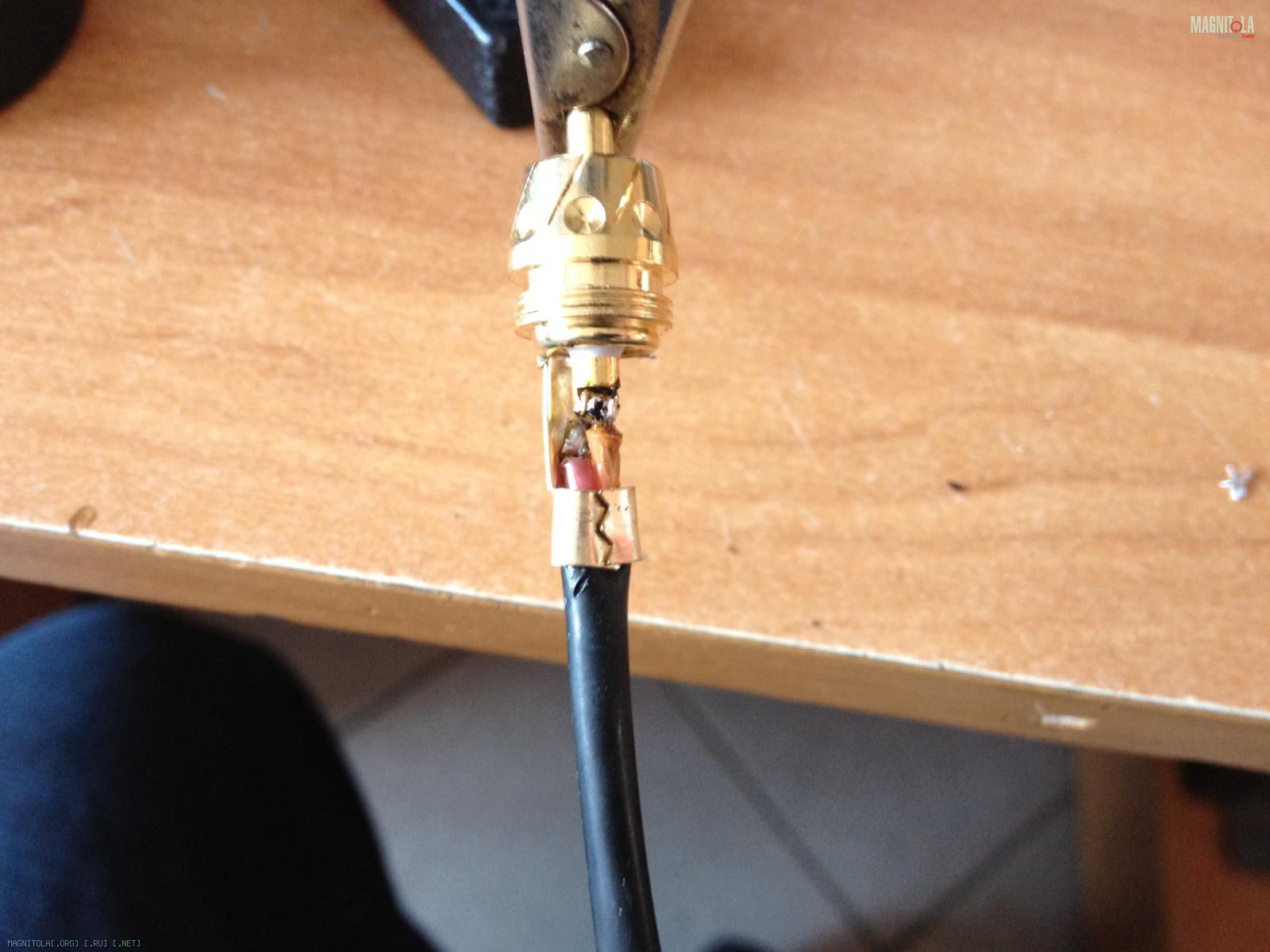

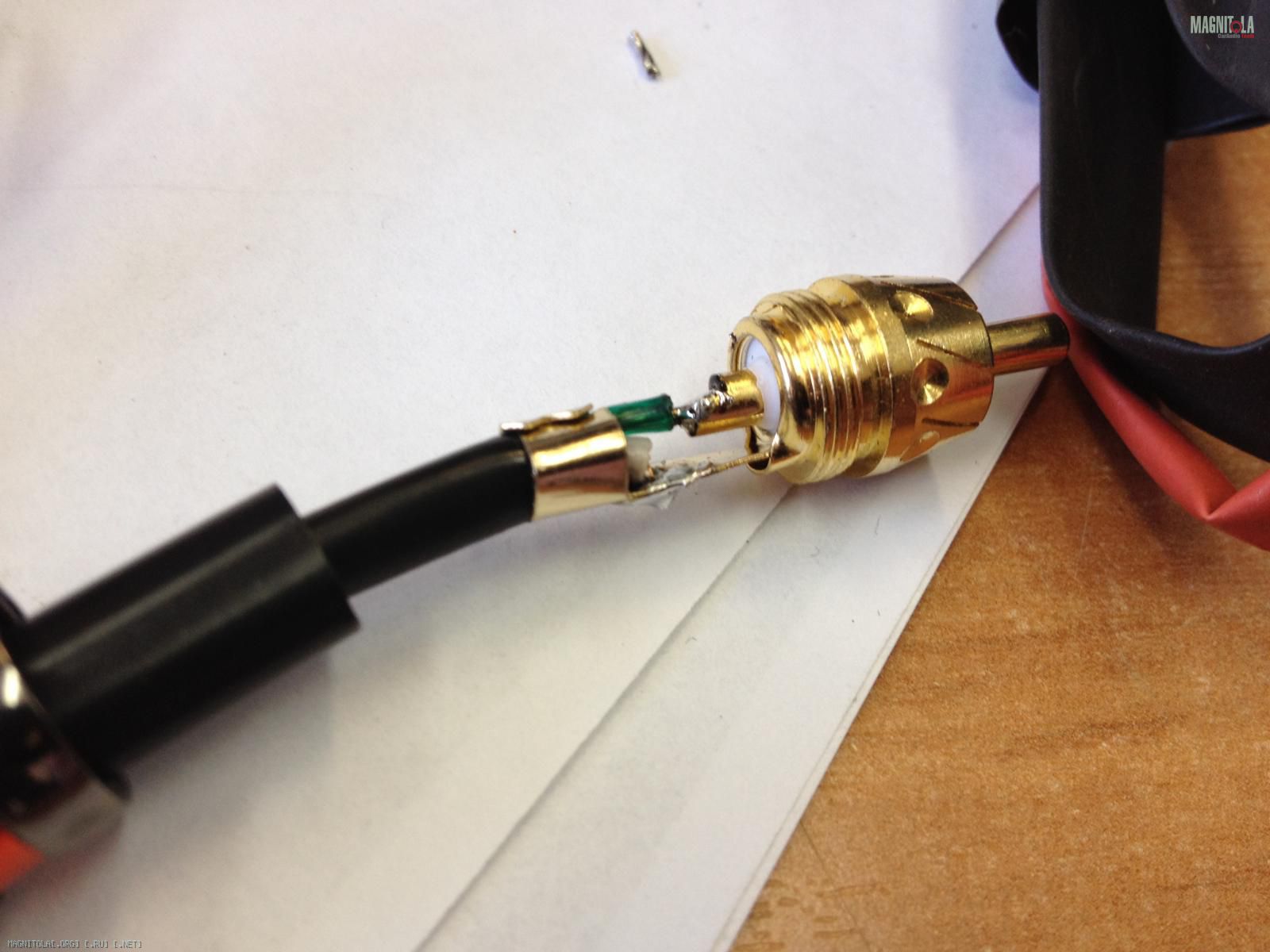

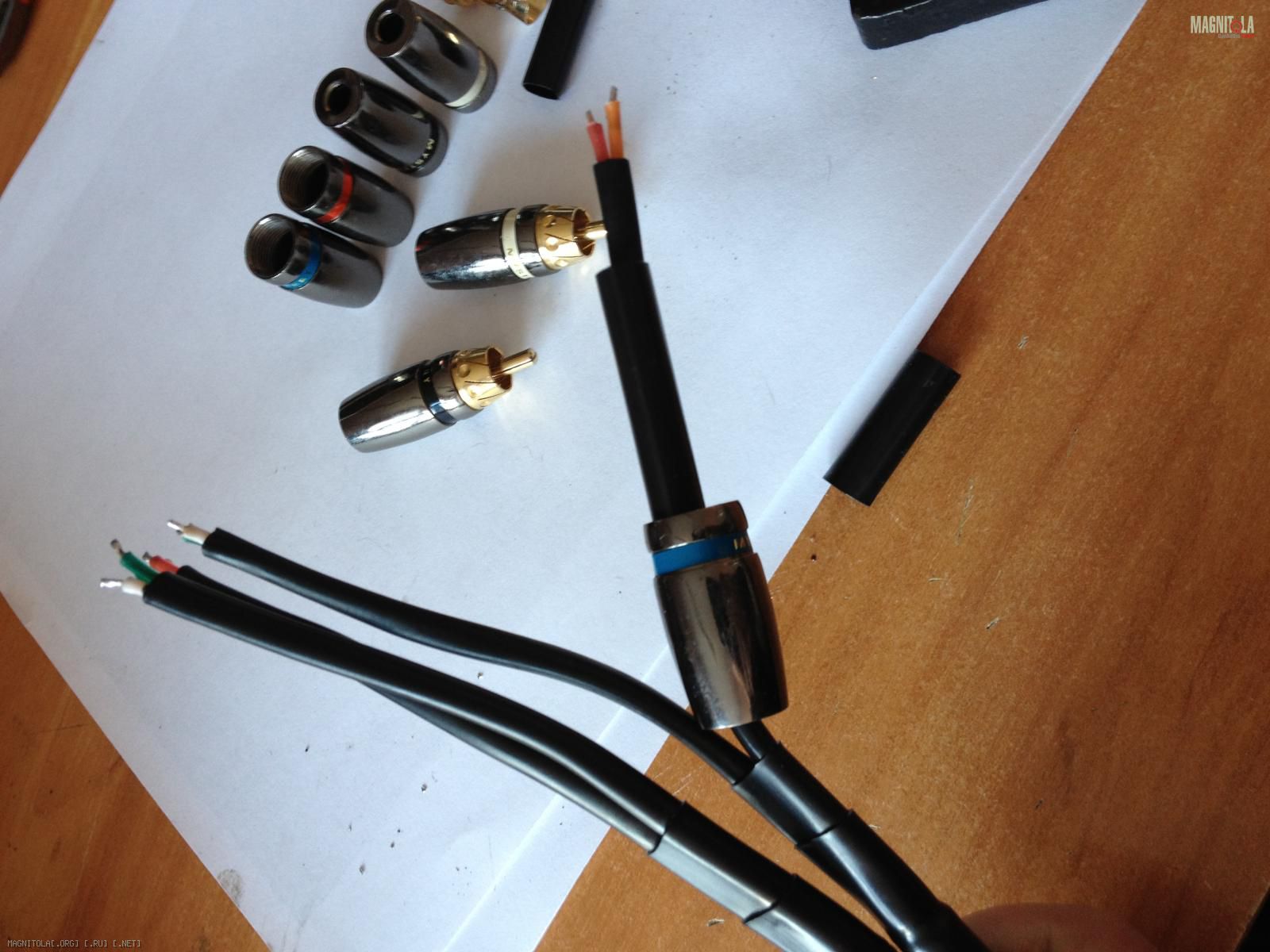

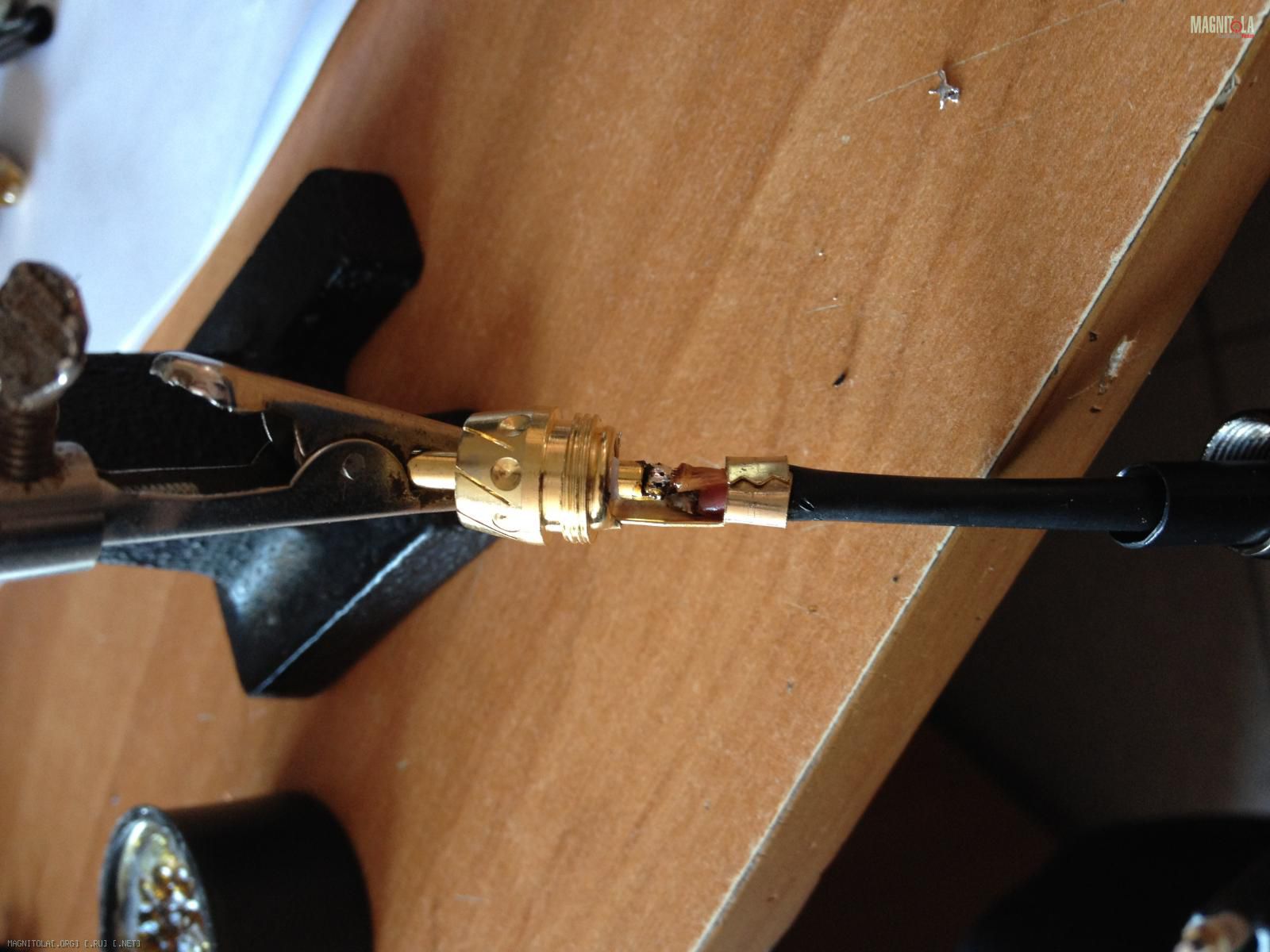

На провод одеваем колпачок разъема , потом кусочек термоусадки которую подготовили и припаиваем....

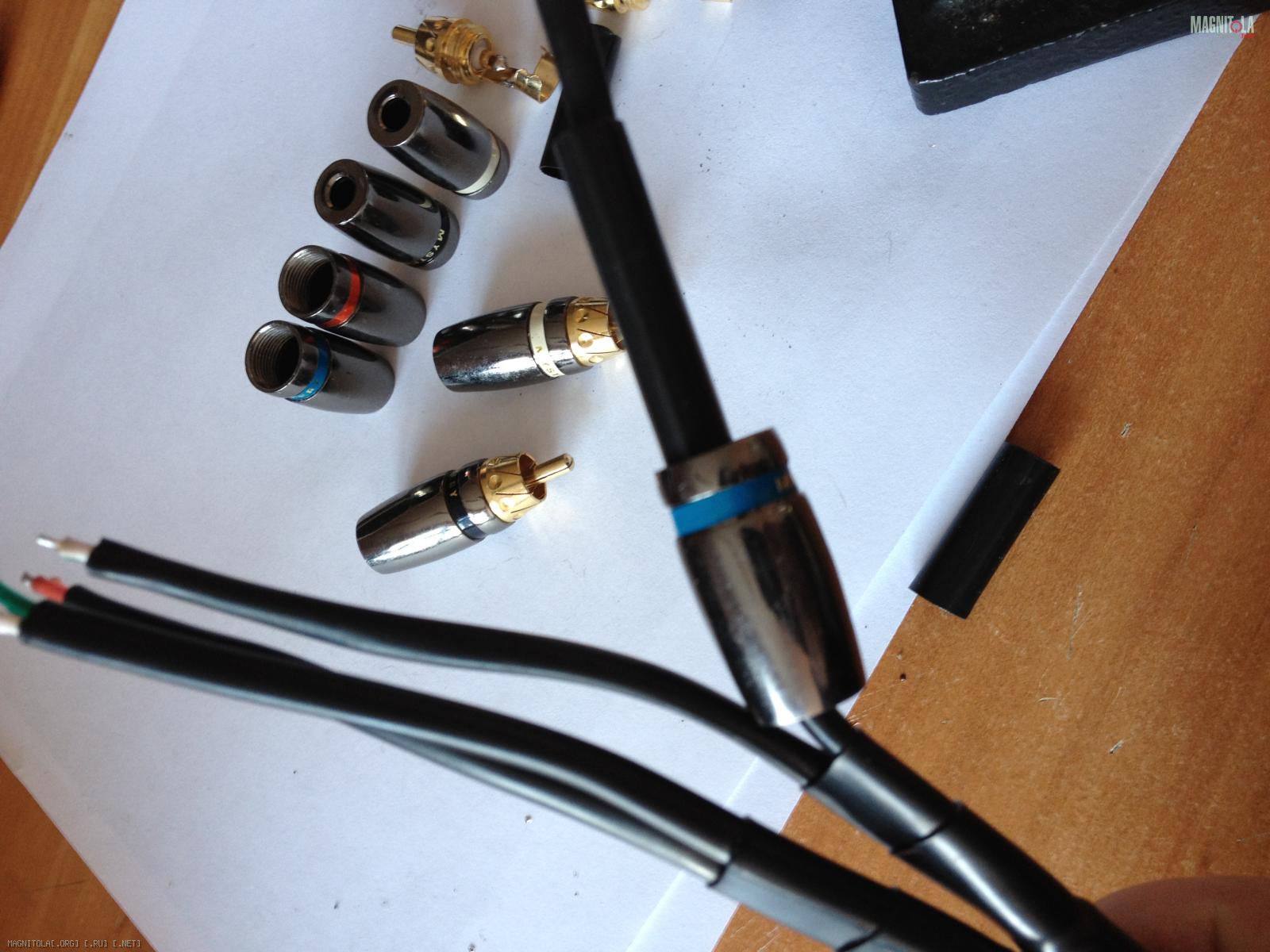

Вложение 201477Вложение 201479Вложение 201481Вложение 201483Вложение 201483

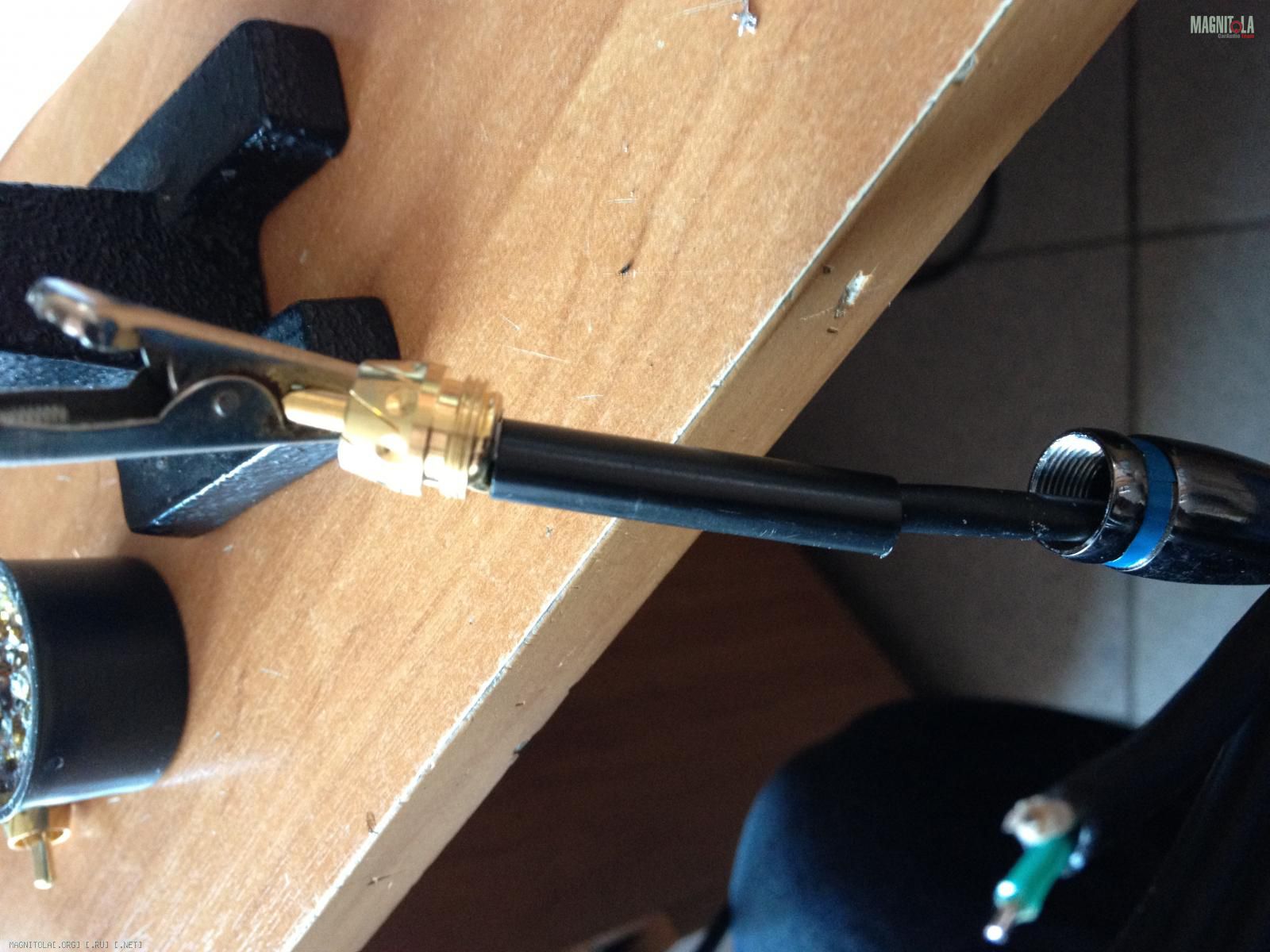

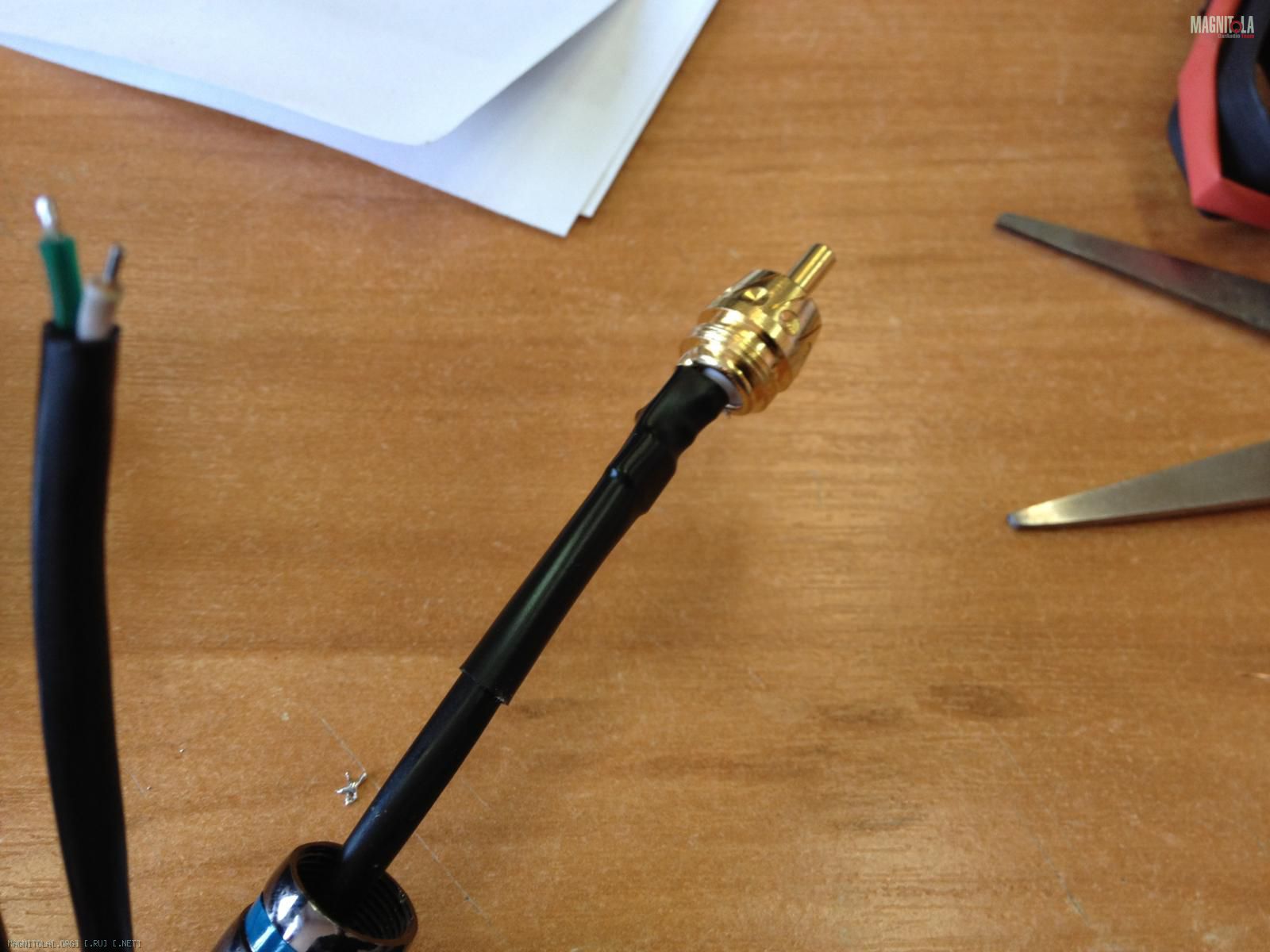

На припаянное место,натягиваем надетый кусочек термоусадки и обживаем его феном! Он будет изолировать от контактов с корпусом разъема RCA ! Даем немного остыть, и закручиваем колпачок!

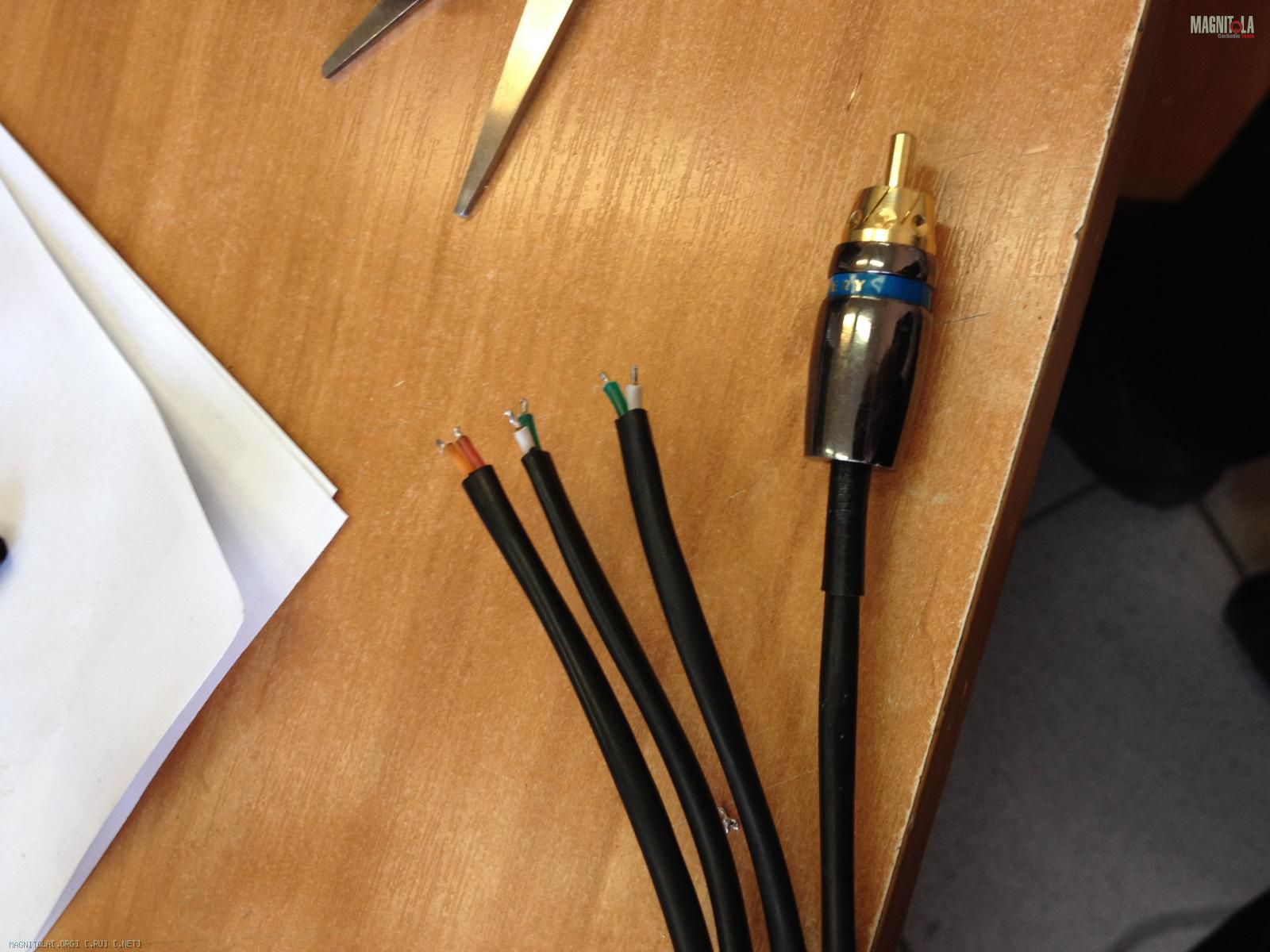

Вложение 201485Вложение 201487Вложение 201489

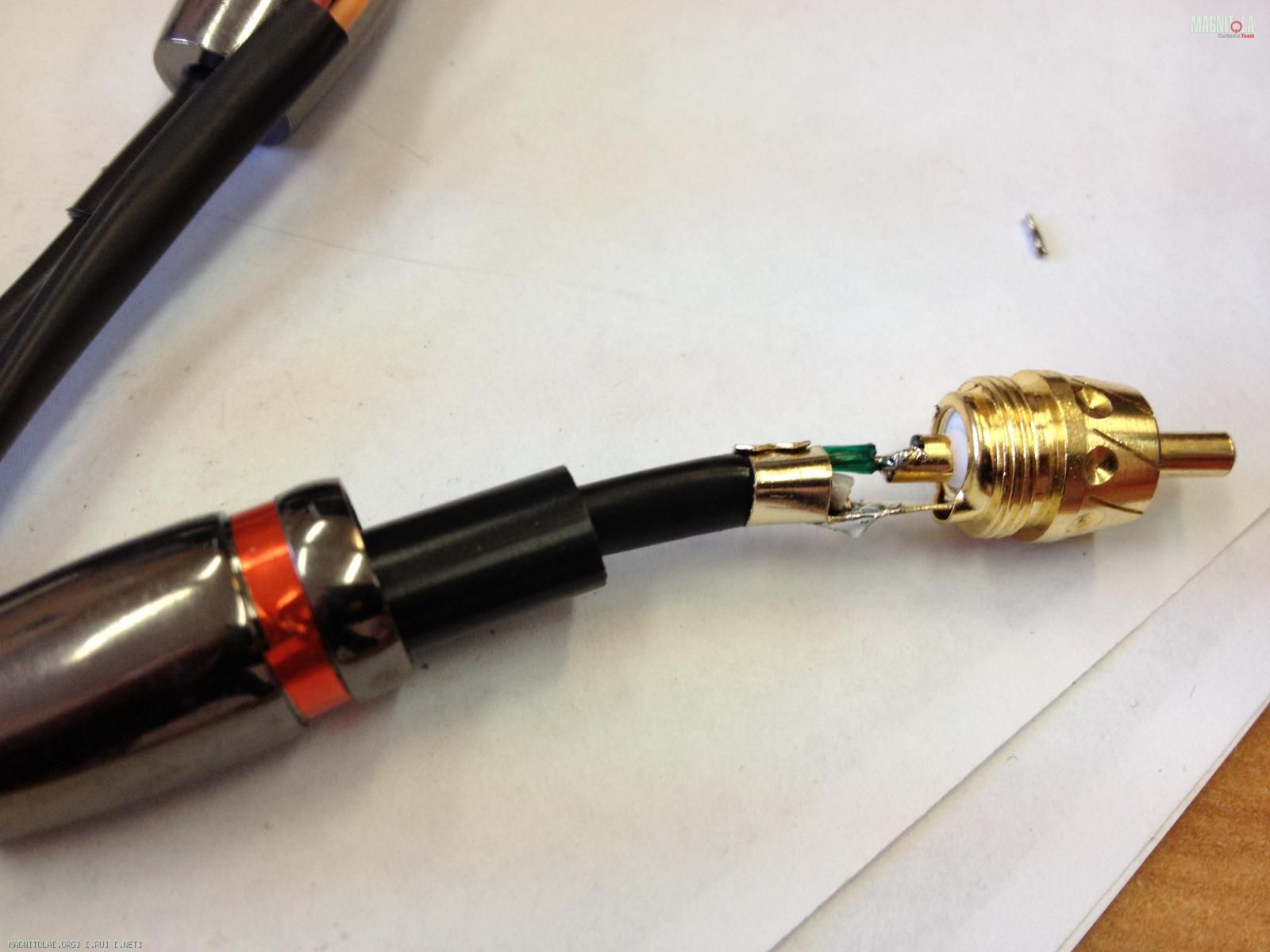

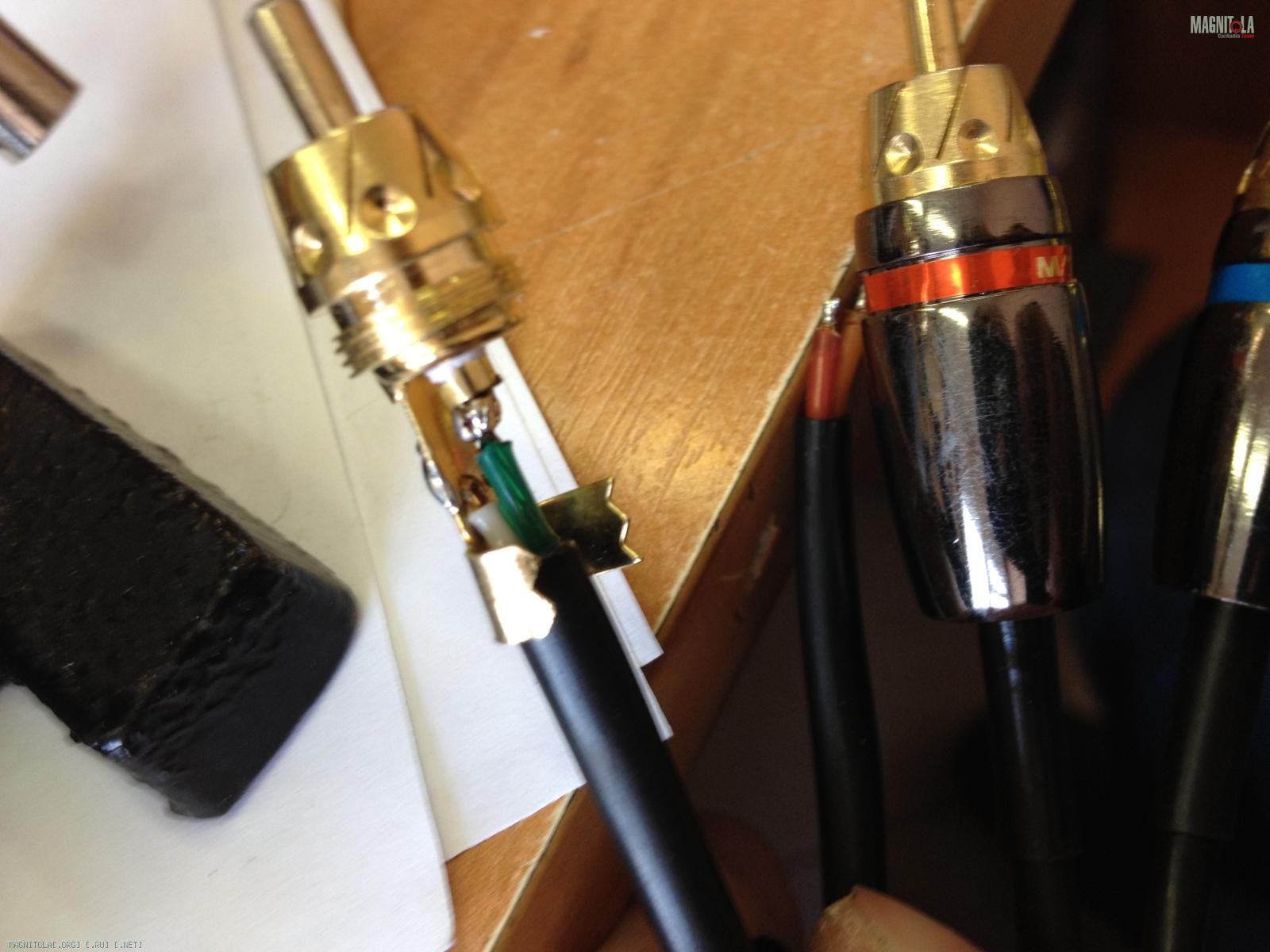

Так повторяем со всеми остальными тюльпанами!
Вложение 201491Вложение 201493Вложение 201495Вложение 201497

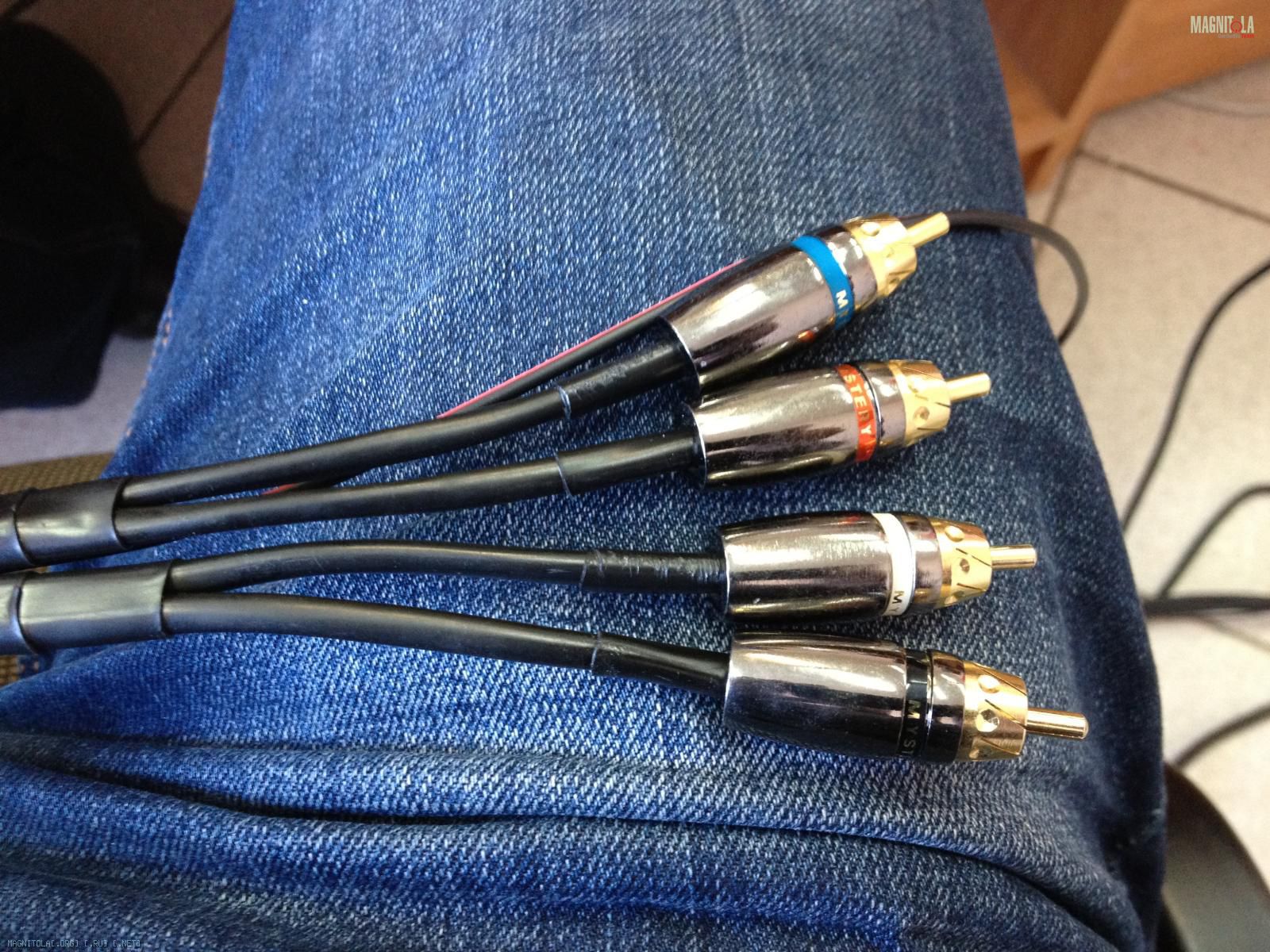

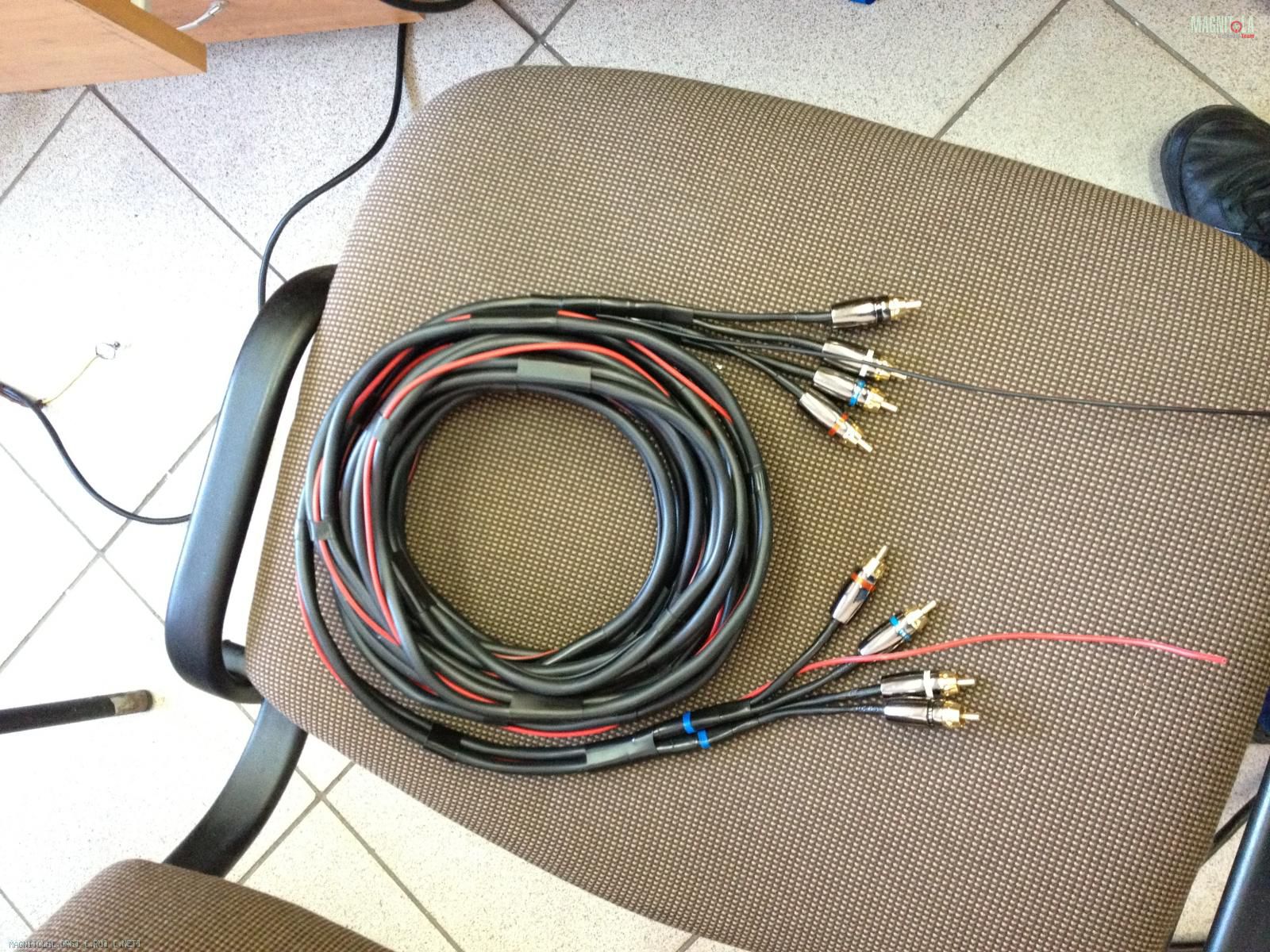

В результате получаем что то на подобии вот этого!
Вложение 201499Вложение 201501Вложение 201503Вложение 201505

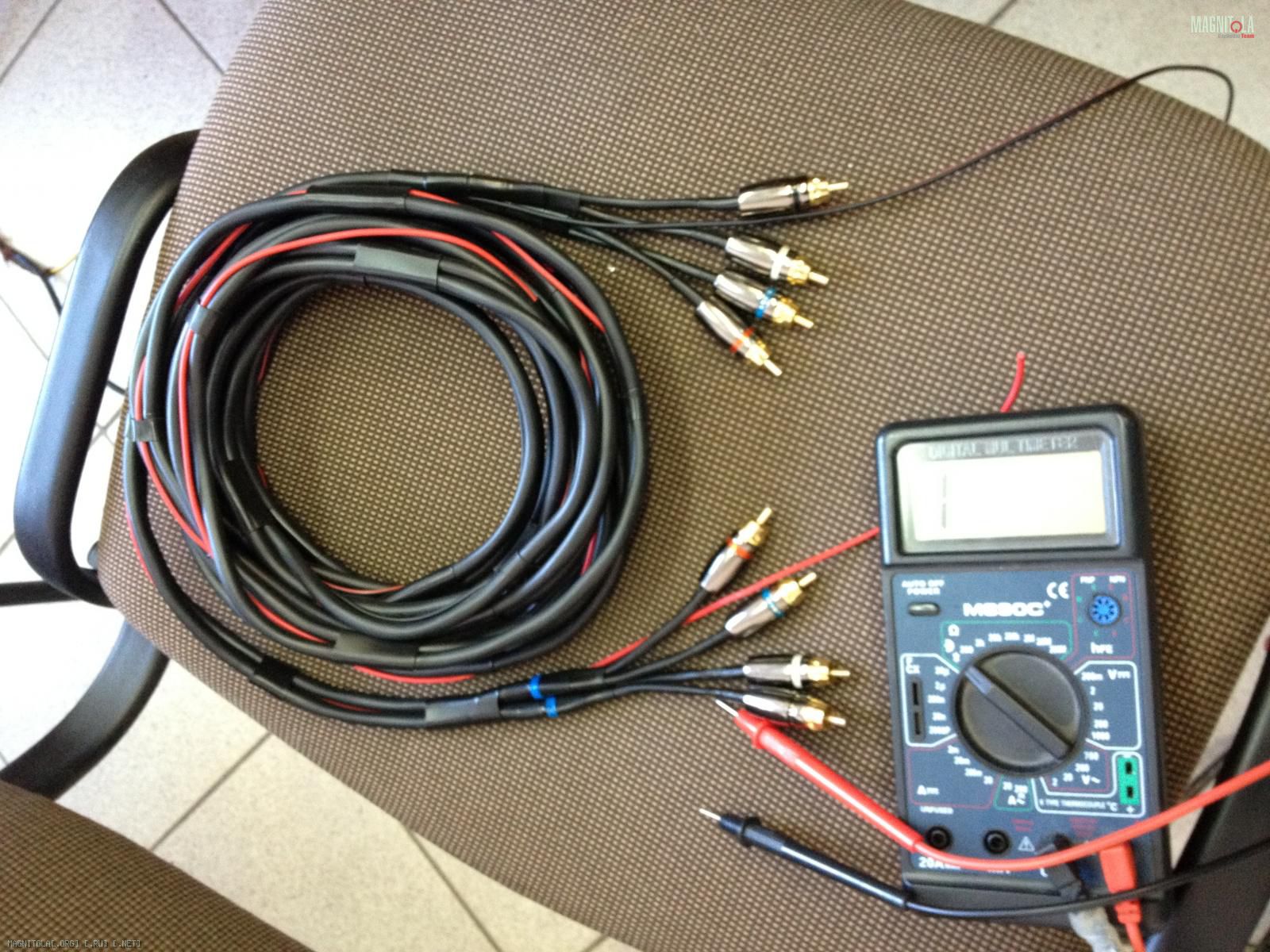

Берём тестер, и проверяем на прозвон своё творение!! Если все звонится как положено, то вы были внимательны и всё сделали правильно!
Вложение 201507

Вот как то так ! Провода готовы! Дёшево и сердито! Удачи всем!!!
ЗЫ..сори за качество , фотал телефоном!

Цитата:

---

Сообщение от AlexSDrug

10 метров провода КММ 4х0,35 - 10м х 33руб = 330руб

---

тут цена кабеля ещё бюджетнее _http://www.elektromehanika.ru/items.php?id=417
AlexSDrug ты подключал уже этот межблок, как поёт?

Цитата:

---

Сообщение от AlexSDrug

КММ 4х0,35

---

Почему выбран 4х-проводный?

Взаимное влияние пар внутри общего экрана, полагаю, сильнее, чем взаимное влияние пар (проводов 2х0.35) с "персональным" экраном у каждого.

Цитата:

---

Сообщение от doom303

ты подключал уже этот межблок, как поёт?

---

Давай, AlexSDrug, загни ему про "вовлеченность", "обертона", "послезвучия" и "воздух" :)
Аудитории хлеба и зрелищ подавай...

Это как сравнивать поведение машины после разных моек, имхо :) Ведь никто не будет спорить, что от помывки машины она едет по ощущениям лучше? :) Может быть стоит найти мойки, придающие самый-самый "турбо-эффект"? По аналогии с межблоками, это, наверное, будут самые дорогие мойки...

P.S. У самого межблоки на КММ.

Цитата:

---

Сообщение от PavelTLT

Давай, AlexSDrug, загни ему про "вовлеченность", "обертона", "послезвучия" и "воздух"

---

да мне не надо загибать, паял его и знаю на что он способен.

---------- Сообщение добавлено 18.03.2012 в 09:20 ----------

Цитата:

---

Сообщение от PavelTLT

Ведь никто не будет спорить, что от помывки машины она едет по ощущениям лучше?

---

могу поспорить что это так и есть.

Цитата:

---

Сообщение от doom303

поял его

---

Не сразу понял, что за слово :)

пАйка , пАять , пАял , пАяю , спАял :)

Цитата:

---

Сообщение от doom303

знаю на что он способен

---

И на что же? Просто доставить электроны из точки "А" в точку "Б" с неплохой помехозащищенностью ? :)

Цитата:

---

Сообщение от doom303

могу поспорить что это так и есть.

---

И какие аргументы? Как измерял? После мойки практически чистой машины (летом, когда налёт пыли только) тоже. Да и мойка салона, в принципе, тоже :)

Цитата:

---

Сообщение от PavelTLT

Не сразу понял, что за слово

---

бывает и так.

Цитата:

---

Сообщение от PavelTLT

помехозащищенность

---

поднеси к нему мобилу во время вызова абонента-или приёма звонка.

Цитата:

---

Сообщение от PavelTLT

После мойки практически чистой машины

---

зачем мыть чистый авто?
а в межсезонье на внутренних сторонах дисках образуется налёт в виде засохшей глины, замершего льда, что приводит к дисбалансу и не комфортному управлению авто. (так же и на тормозных дисках с колодками, стойках амортизаторов) так что мойка решает этот вопрос.

Цитата:

---

Сообщение от doom303

поднеси к нему мобилу во время вызова абонента-или приёма звонка.

---

Сравнение некорректно. Не передергивай, плиз. А то начнется: "А к динамику поднеси", "А к усилителю поднеси", "А подъедь вплотную к РЛС в режиме сопровождения цели".

Помехозащищенность пары проводников с внешним экраном достаточна для применения в автозвуке.

Цитата:

---

Сообщение от doom303

зачем мыть чистый авто?

---

Частота мойки авто, как и уровень его загрязнения перед мойкой - дело сугубо индивидуальное.
Не буду приводить пример с "зачем мыться каждый день, я же не шахтёр".
Лично я стараюсь раз в неделю мыть машину. Никому не навязываю.

Цитата:

---

Сообщение от doom303

а в межсезонье на внутренних сторонах дисках образуется налёт в виде засохшей глины, замершего льда, что приводит к дисбалансу и не комфортному управлению авто. (так же и на тормозных дисках с колодками, стойках амортизаторов) так что мойка решает этот вопрос.

---

Специально упомянул "эффект мойки" на пыльном авто. Чтобы не обсуждать присохшую глину, лед и т.п. Так ведь нет, других же аргументов не нашлось - пришлось тебе про глину и лед распинаться...

P.S. Дружище, я не хотел тебя задеть своей поправкой про пАяние :) Чего ты уязвился-то так?
Это же дружеский форум, слёт по интересам.

P.P.S. А вопрос про аналогию "эффект от помывки пыльной машины" и межблоков в силе. Мозг слишком сильно влияет на объективность нашей оценки, чтобы не принимать его в расчет.

Цитата:

---

Сообщение от PavelTLT

P.P.S. А вопрос про аналогию "эффект от помывки пыльной машины" и межблоков в силе. Мозг слишком сильно влияет на объективность нашей оценки, чтобы не принимать его в расчет

---

мою машину каждый вечер, паяю что нибудь через день, а то и каждый, c остальным согласен

Цитата:

---

Сообщение от PavelTLT

Это же дружеский форум, слёт по интересам

---

:friends:

Цитата:

---

Сообщение от PavelTLT

Почему выбран 4х-проводный?

Взаимное влияние пар внутри общего экрана, полагаю, сильнее, чем взаимное влияние пар (проводов 2х0.35) с "персональным" экраном у каждого.

---

+1!!!
Эта тема как раз хороший пример того КАК ДЕЛАТЬ НЕЛЬЗЯ!!!
Автор, такой разделкой кабеля ты просто убил ВСЮ свою систему по такому параметру как - Разделение стереоканалов/ коэф. взаимопроникновения.

Цитата:

---

Сообщение от doom303

ты подключал уже этот межблок, как поёт?

---

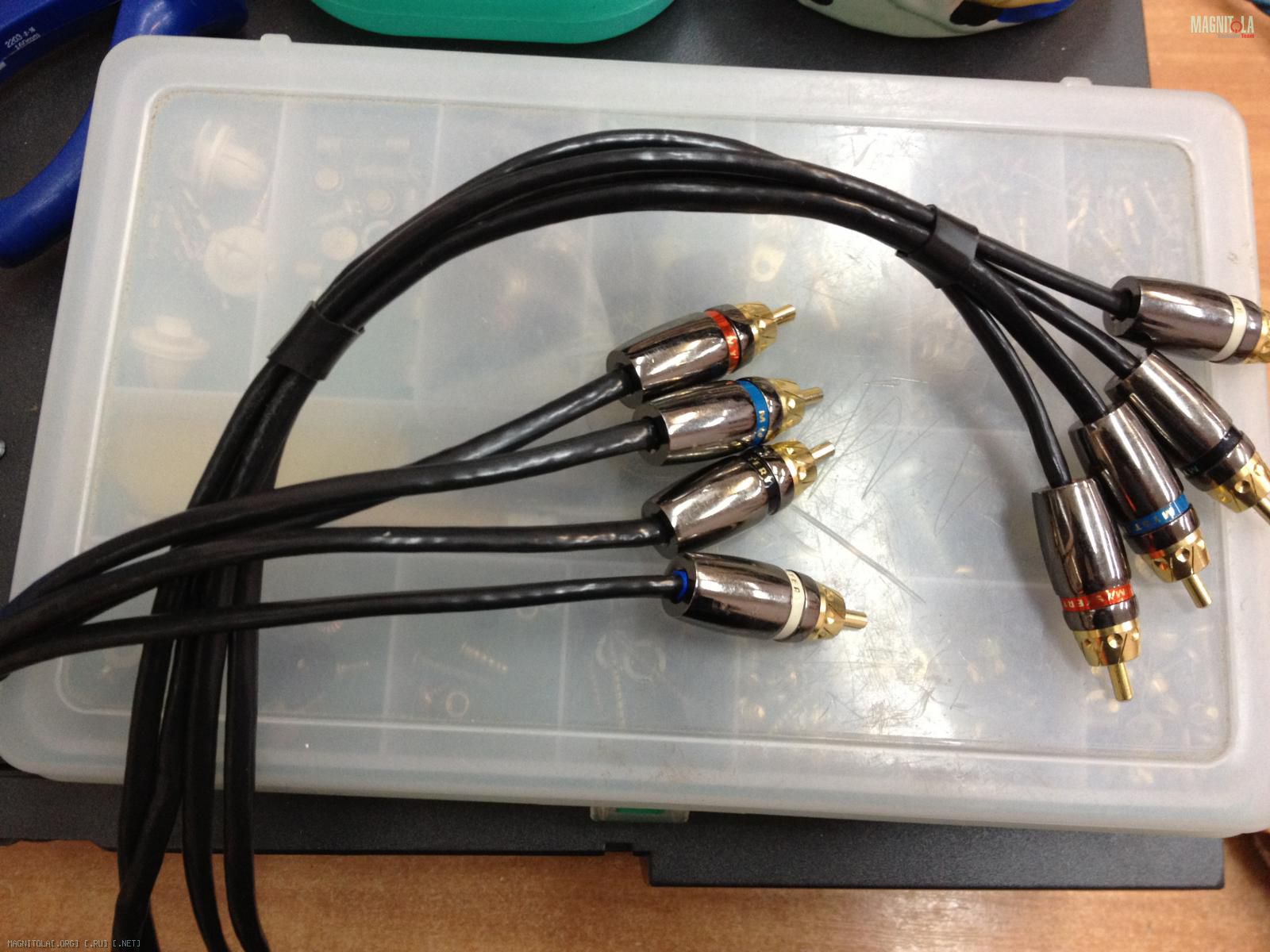

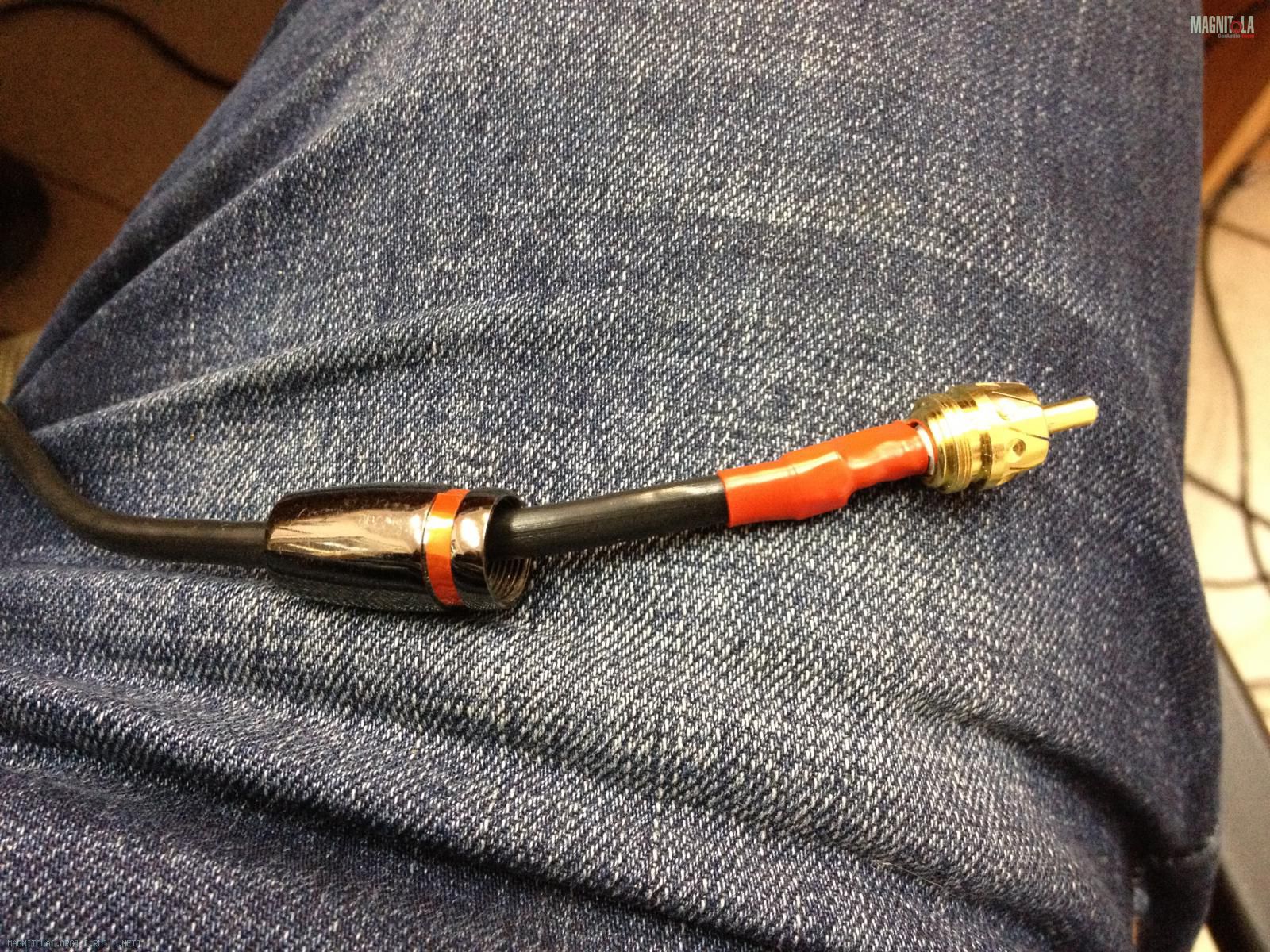

Паял точно такой же, в начале зимы, срочно понадобилась замена, а другого кабеля под рукой не оказалось. Отлично показал себя, помеху - не ловит, а вот "петь" не умеет! Поют у меня певцы с диска через весь тракт и акустику. Динамики отключишь - и ничего не поет... Плохой кабель, да?

---------- Сообщение добавлено 18.03.2012 в 10:40 ----------

Цитата:

---

Сообщение от FFZ

Автор, такой разделкой кабеля ты просто убил ВСЮ свою систему по такому параметру как - Разделение стереоканалов/ коэф. взаимопроникновения.

---

А как же апологеты моножилы, Федь? У них-то экраны - ваще западло.

PS У меня кабель этот стоИт на сабвуфер, взаимопроникновения не заметил...

Цитата:

---

Сообщение от doom303

тут цена кабеля ещё бюджетнее _http://www.elektromehanika.ru/items.php?id=417 AlexSDrug ты подключал уже этот межблок, как поёт?

---

Подключил, но вот усилители все распродал))) Осталось только его купить и зацепить поканалку))) Определиться бы)))

Цитата:

---

Сообщение от PavelTLT

Почему выбран 4х-проводный?
Взаимное влияние пар внутри общего экрана, полагаю, сильнее, чем взаимное влияние пар (проводов 2х0.35) с "персональным" экраном у каждого.

---

Другого не было в городе, да и цель была сделать максимально бюджетно! Но постараться сохранить качество!

Цитата:

---

Сообщение от PavelTLT

P.S. У самого межблоки на КММ.

---

Как распаяны?

Цитата:

---

Сообщение от PavelTLT

Не сразу понял, что за слово
пАйка , пАять , пАял , пАяю , спАял

---

Пайка )))

Цитата:

---

Сообщение от FFZ

Эта тема как раз хороший пример того КАК ДЕЛАТЬ НЕЛЬЗЯ!!!

---

С большим удовольствием выслушаю как нужно было поступить делая межблок из 4 жильного провода с общим экраном!!

Цитата:

---

Сообщение от Vladimir

PS У меня кабель этот стоИт на сабвуфер, взаимопроникновения не заметил...

---

дык там в этом диапазоне его и нет ))), стерео этого )))

Цитата:

---

Сообщение от Vladimir

А ка же апологеты моножилы, Федь? У них-то экраны - ваще западло.

---

ну там да ))) там не то что тараканов, там микробов гоняют ))), при этом их ещё и различают ))).

---------- Сообщение добавлено 18.03.2012 в 11:16 ----------

Цитата:

---

Сообщение от AlexSDrug

С большим удовольствием выслушаю как нужно было поступить делая межблок из 4 жильного провода с общим экраном!!

---

не покупать это кабель вот и всё ))), либо не использовать его для стереопары.
Кабель такого конструктива годиться только однопарный, т.е с двумя жилами !!!

---------- Сообщение добавлено 18.03.2012 в 11:22 ----------

Цитата:

---

Сообщение от AlexSDrug

да и цель была сделать максимально бюджетно! Но постараться сохранить качество!

---

это нормальный подход, не все к сожалению :( могут позволить себе дорогие кабеля, но тут ты перешагнул порог, ты завалил качество :( не верным выбором кабеля, для наших дел из этого типа кабеля можно использовать только однопарные, либо если этот, то из двухпарного собирать однопарный, т.е. жили пускать в параллель.

FFZ +много на счет разделения каналов,
и за вариант запараллеливания жил.

На хорошем тракте это заметно чувствуется, йа проверял.:yes4:

Цитата:

---

Сообщение от TwinTwin

На хорошем тракте это заметно

---

Остаётся только поточнее определить, что это такое - "хороший тракт"? ГЫ гы ГЫ

---------- Сообщение добавлено 18.03.2012 в 12:49 ----------

Цитата:

---

Сообщение от TwinTwin

чувствуется, йа проверял.:yes4:

---

Как когда-то любил говаривать мой знакомый, - "чувствуется - здоровый х** в *опе, а всё остальное - ощущается"! )))))))))

Цитата:

---

Сообщение от Vladimir

Остаётся только поточнее определить, что это такое - "хороший тракт"? ГЫ гы ГЫ

---------- Сообщение добавлено 18.03.2012 в 12:49 ----------


Как когда-то любил говаривать мой знакомый, - "чувствуется - здоровый х** в *опе, а всё остальное =- ощущается"! )))))))))

---

1. Не мистери с полежнями, я думаю не мне вам это объяснять.

2. Вам виднее, опыта то у вас больше.ГЫ гы ГЫ

Цитата:

---

Сообщение от AlexSDrug

Как распаяны?

---

Классически.
2х0.35
Экран со стороны усилителя обрезан, со стороны ГУ замкнут на "массовую" ("холодную") жилу.

Цитата:

---

Сообщение от AlexSDrug

С большим удовольствием выслушаю как нужно было поступить делая межблок из 4 жильного провода с общим экраном!!

---

Больше чем на 2 канала - никак имхо. Многопарные использовать только в нормальной завивке (типа витой пары).

Неужели этот провод будет хуже, чем например тот же Mystery MREF-5.4 в этот бюджет?

Цитата:

---

Сообщение от AlexSDrug

Неужели этот провод будет хуже, чем например тот же Mystery MREF-5.4 в этот бюджет?

---

да ужж не будет. перепаять на 2 канала как и сказали выше.

Ну а при такой распайке как это сделал я? Как эт скажется в звуке? Щас вот слушаю их , ну играют, фона нет!
Как можно проверить провода на вшивость в системе?

Цитата:

---

Сообщение от AlexSDrug

Как можно проверить провода на вшивость в системе?

---

проще всего: договорись с TwinTwin,
вышли ему командировочные, пусть приедет, заценит...ГЫ гы ГЫГЫ гы ГЫ

Vladimir жжошь, йа не поеду,
пусть сам с ними едет.

Цитата:

---

Сообщение от Vladimir

проще всего: договорись с TwinTwin, вышли ему командировочные, пусть приедет, заценит...

---

Тоесть начало первого поста должно выглядеть так?
Вам понадобится:
10 метров провода КММ 4х0,35 - 10м х 33руб = 330руб
Термоусадка диаметром 6.2мм - 1,5м х 36руб = 54руб
Термоусадка диаметром 12мм - 1м х 45руб = 45руб
термоусадка диаметром 18мм - 1м х 56руб = 56руб
RCA разъём, самый простой 8 шт - 8шт х 12 = 96руб
Командировочные товарищу TwinTwin 1 раз - "???" руб
Получается вся бюджетность проводов зависит от TwinTwin, а вдруг не понравится???))) )))

---------- Сообщение добавлено 18.03.2012 в 16:42 ----------

Не парни, серьёзно, если я полную хрень написал, а тачнее припаял в первом посте, то уж извиняйте!
Как будет очередная муза, а она скорее всего будет, так как в машине сейчас тишина за отсутствием усилителя в поканалке, сделаю провода по феншую и выложу отчётик!
Предлогаю модерам снести топик к чертям, дабы не направлять новичков в неправильный путь!есличо

AlexSDrug это фигня, я тебя отведу к человеку на пассиве с твикнутым железом послушать,
там то ты и прозреешь
и продашь весь свой звук и будешь слушать мотор и дорогу, да будет так, аминь.:yes4:ГЫ гы ГЫ

Цитата:

---

Сообщение от TwinTwin

AlexSDrug это фигня, я тебя отведу к человеку на пассиве с твикнутым железом послушать,
там то ты и прозреешь
и продашь весь свой звук и будешь слушать мотор и дорогу, да будет так, аминь.:yes4:ГЫ гы ГЫ

---

Хватает доступа слушать и играть живую музыку! Как железо не твикай, живьём в акустическом исполнении звучит лучше!

Это понятно, а ты все кроишь и крадешь то что осталось.

Прощу админов удалить тему!

Цитата:

---

Сообщение от doom303

да ужж не будет. перепаять на 2 канала как и сказали выше.

---

Верно, только не на два канала, а на ОДИН!!!

Цитата:

---

Сообщение от FFZ

Верно, только не на два канала, а на ОДИН!!!

---

Я обязательно перепаяю их под один канал, докуплю провода 2х0.35 если он будет и сделаю пару проводов по вашим советам!
Проблема есть только одна, 4 провода и экран не пролезут в отверстие гильзы моих коннекторов, уж большо маленькое оно! Две жилы и экран в термоусадке, с трудом пропихнул...

Цитата:

---

Сообщение от AlexSDrug

Не парни, серьёзно, если я полную хрень написал, а тачнее припаял в первом посте, то уж извиняйте!

---

Нет, ты что? Всё отлично сделано... ну, за исключением собственно, паек. Ничего, это придёт. Так, просто у нас добрая традиция в темах о проводах шутить.
Вот на голубом, там это - ОЧЕНЬ серьёзно! Не приведи господь!!! :eek: )))

Цитата:

---

Сообщение от AlexSDrug

Я обязательно перепаяю их под один канал, докуплю провода 2х0.35 если он будет и сделаю пару проводов по вашим советам!

---

Я правда либо не понимаю, либо ты всё же до конца не понял.
На кабеле 2х0,35 делается один кабель, на один канал, обе жилы которые мы имеем в экране этого кабеля используются для одного RCA коннектора, т.е. по типовой схеме подобного кабеля от Канаре L2TS. По внешнему диаметру кабель этот подходит под RCA коннекторы? т.к. внешний диаметр кабеля 6,2мм.

Цитата:

---

Сообщение от FFZ

Я правда либо не понимаю, либо ты всё же до конца не понял.
На кабеле 2х0,35 делается один кабель, на один канал, обе жилы которые мы имеем в экране этого кабеля используются для одного RCA коннектора, т.е. по типовой схеме подобного кабеля от Канаре L2TS. По внешнему диаметру кабель этот подходит под RCA коннекторы? т.к. внешний диаметр кабеля 6,2мм.

---

Не дядь, я все прекрасно понял! если ты прочтешь что я писал внимательнее !

Цитата:

---

Сообщение от AlexSDrug

Не дядь, я все прекрасно понял! если ты прочтешь что я писал внимательнее !

---

Сорри!!!
Действительно упустил "докуплю провода 2х0.35 если он будет и сделаю пару проводови "

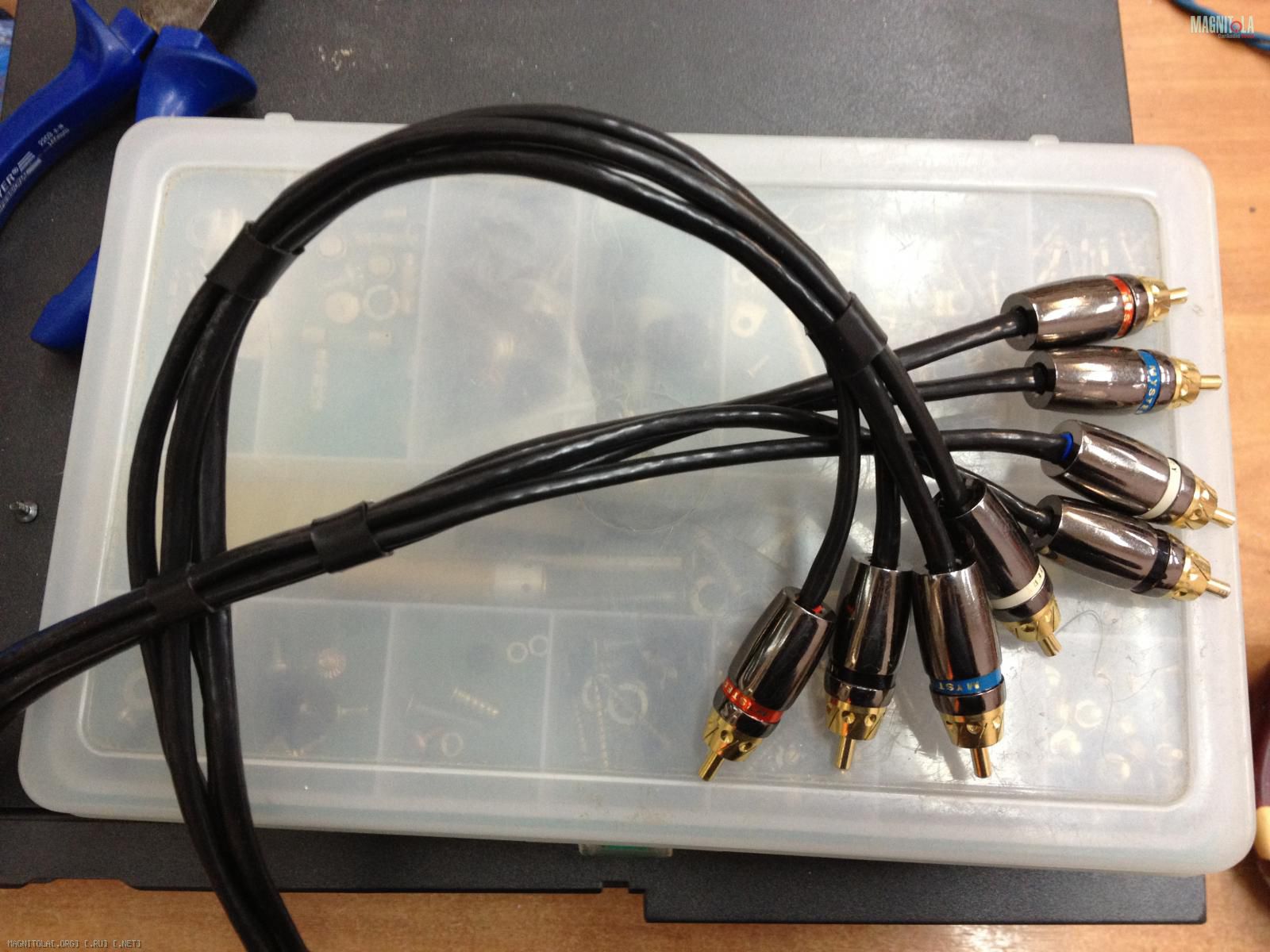

Проведена работа над ошибками, куплено 20 метров провода КММ 2х0.35! Всё спаяно с учетом ваших советов и рекомендаций ! Как приедут усилки, буду тестить!
Итоговый бюджет:

20 метров провода КММ 2х0,35 - 440руб
Термоусадка диаметром 6.2мм - 0,5м х 36руб = 19руб
Термоусадка диаметром 18мм - 1м х 56руб = 56руб
Вложение 202701 Вложение 202703Вложение 202705

Проведена работа над ошибками, куплено 20 метров провода КММ 2х0.35! Всё спаяно с учетом ваших советов и рекомендаций ! Как приедут усилки, буду тестить!
Итоговый бюджет:

20 метров провода КММ 2х0,35 - 440руб
Термоусадка диаметром 6.2мм - 0,5м х 36руб = 19руб
Термоусадка диаметром 18мм - 1м х 56руб = 56руб
Вложение 202701 Вложение 202703Вложение 202705

Молодец.

RCA-разъемы магнитом пробовал?
Я, помнится, в магазине несколько разъемов попробовал магнитом. Самые дорогие с громкими названиями - подделки, все магнитили (радиомагазин простенький, не аудиофильский :) )

Упс, а чего это моих сообщения два)

Цитата:

---

Сообщение от PavelTLT

Молодец.

RCA-разъемы магнитом пробовал?
Я, помнится, в магазине несколько разъемов попробовал магнитом. Самые дорогие с громкими названиями - подделки, все магнитили (радиомагазин простенький, не аудиофильский :) )

---

Сегодня обязательно проверю!

Молоток! Тоже что ли попробывать кмм, место одного межблока вакантно..есличо Или из телевизионного коаксиала замутить..

Хочу посоветовать всем не делать такие провода!!! Они не звучат ВОООООБЩЕ!!!!!!!!!!!! Проводил очное сравнение их с Mystery MREF-5.4, но сперва как следует пропаял, потому что заводская пайка там ну вообще никакая! Парни, разница просто пипец, очень очевидно! Кто то тут говорил о том, что межблоки из кмм не умеют петь, так вот действительно не умеют! Да не фонят, но петь не могут! В общем не советую их вообще! Не тратьте деньги на подобные эксперименты!

Цитата:

---

Сообщение от AlexSDrug

Проводил очное сравнение их с Mystery MREF-5.4

---

Интересны подробности. Очень подробные подробности.

Цитата:

---

Сообщение от AlexSDrug

Кто то тут говорил о том, что межблоки из кмм не умеют петь, так вот действительно не умеют!

---

Да, Владимир говорил. С иронией на тему "провода не поют, они электричество пропускают".

Цитата:

---

Сообщение от PavelTLT

Не сразу понял, что за слово
пАйка , пАять , пАял , пАяю , спАял

---

припАй )))

---------- Сообщение добавлено 01.04.2012 в 18:27 ----------

Цитата:

---

Сообщение от PavelTLT

RCA-разъемы магнитом пробовал?

---

тока что попробовал, не магнитится ))) Hi-End от мыстори
