Led фонарь, совсем не про АЗ

Режимы и цвет диода стали раздражать, в среднем режиме было ярковато.

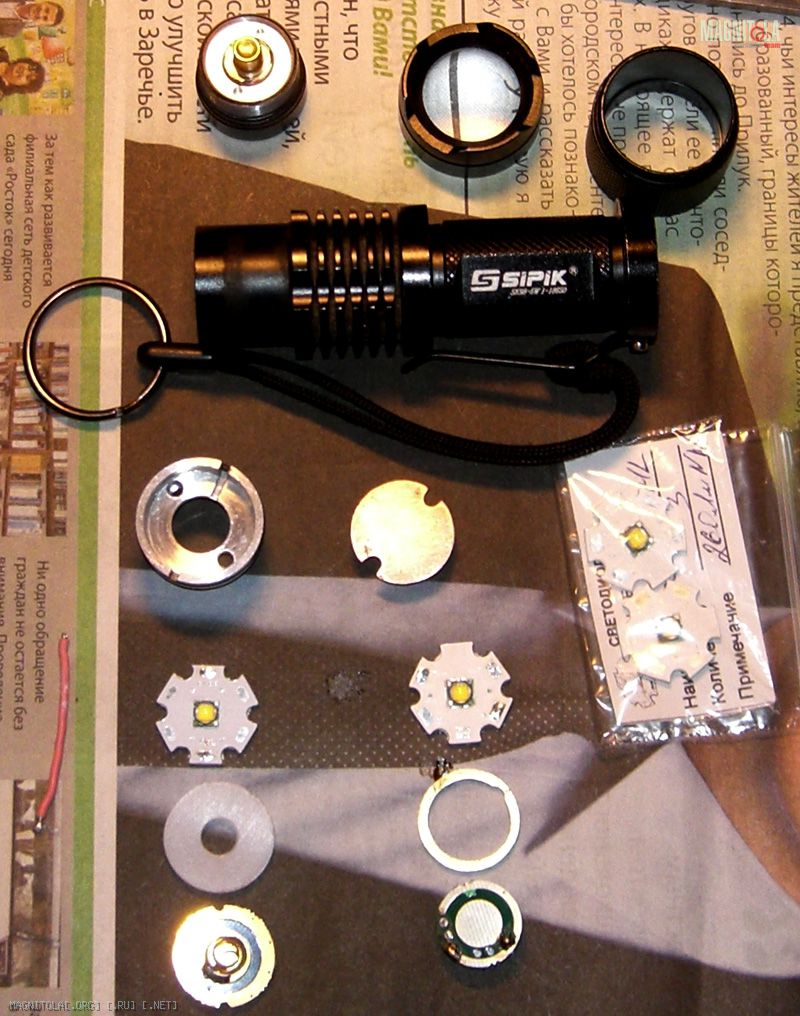

Дома валялся 5-ти режинный драйвер: Hi-Mid-Low-Strobe-SOS,
с токами на диоде соответственно: 1,1 - 0,44 - 0,1 - 0,5 - 0,6 А.

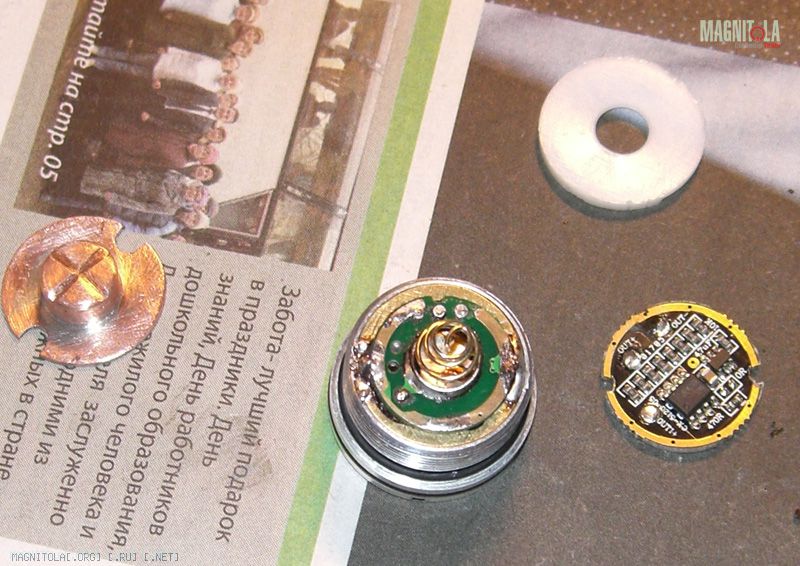

Диаметр родного драйвера 20 мм, этого 16, пришлось вытачивать шайбу и корячить конструкцию.
Правда появился минус, т.к. плата стала выступать над поверхностью,
то не все защищеные аккумы войдут, но это в принципе не критичная проблема.



Диод был световой температуры 6500-7000К,
вкрячил нейтральный белый 5000-5500 для меня стало гораздо комфортнее.

В жесткой эксплуатации месяц, падал несколько раз с 1,5 метров,
постоянно в пыли, ношу в кармане спецодежды и т.д.

Разве что китайцы его покрасили,
и кое где краска поотбивалась после полетов,
анодированием тут и не пахнет.

Краткий вывод,
допиливать обязательно надо и за 12 баксов счастье не купить.
Так что скупой платит дважды и не стоит ждать чудес от дешевых изделий.

Продолжаем тестить лоу кост сегмент.

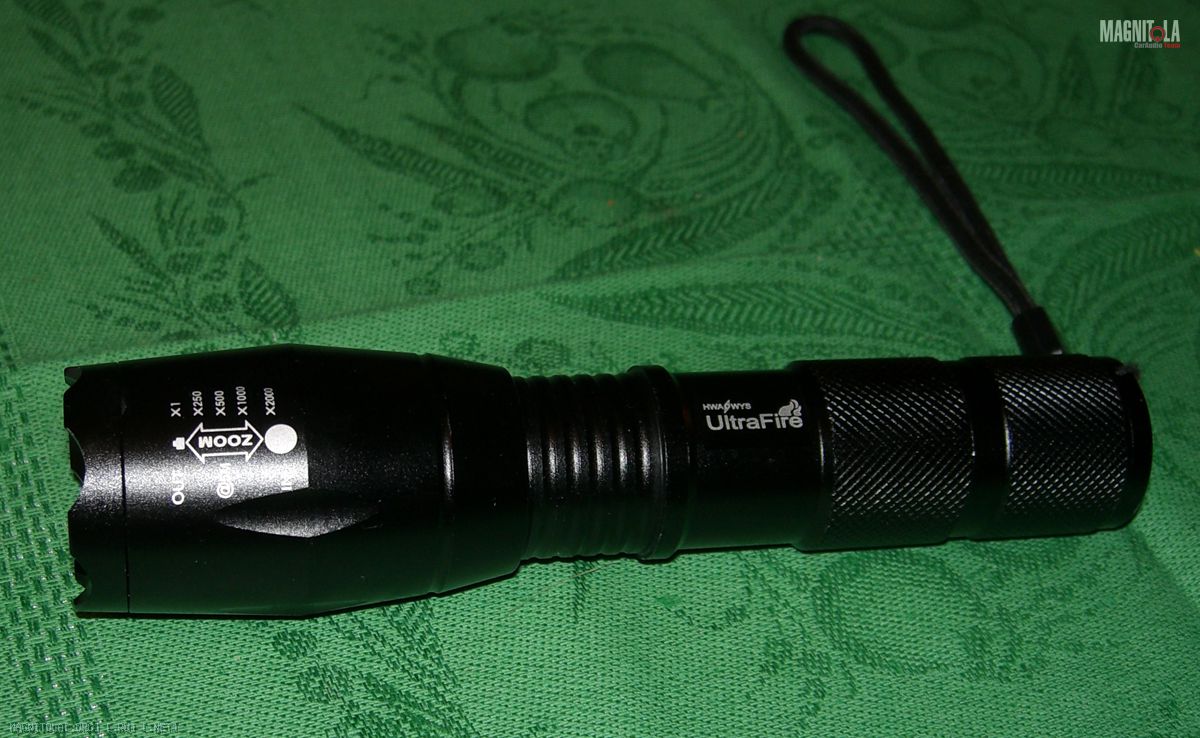

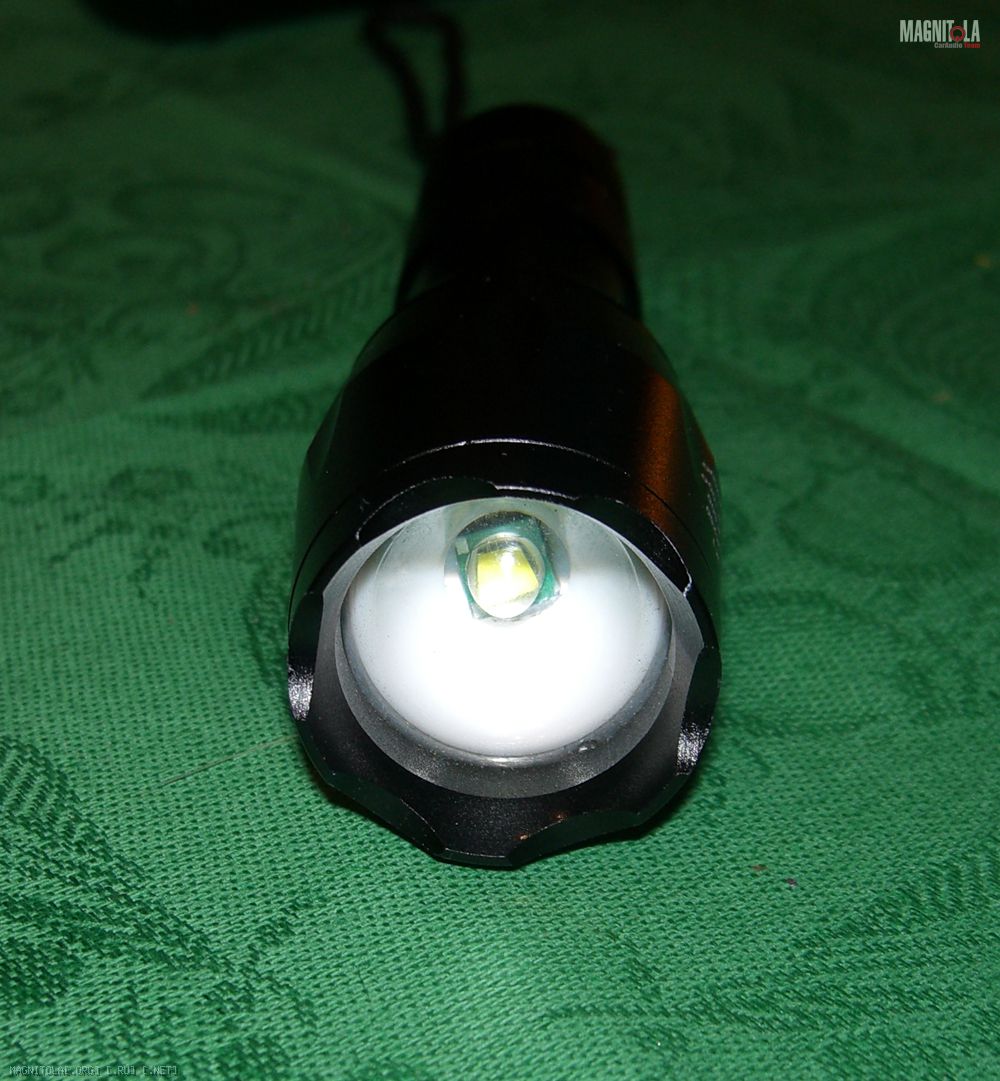

Фонарь линзовый - UltraFire E17.
Цена удовольствия - порядка 500 рублей.



ТТХ
Батарея - Li-Ion 18650.
5 режимов: Hi-Mid-Low-Strobe-SOS.
2000 люмен (не соответствует действительности в реале около 400).
Диод: Cree XM-L T6, 6500 К.
Переключение режимов кратковременным нажатием кнопки.

Померял ток потребления с аккума: 1,2 - 0,6 - 0,2 - 0,6 - 0,6 А.

Фонарь другой, а проблемы старые.
Включил, а он не греется.
Разбираем это изделие.

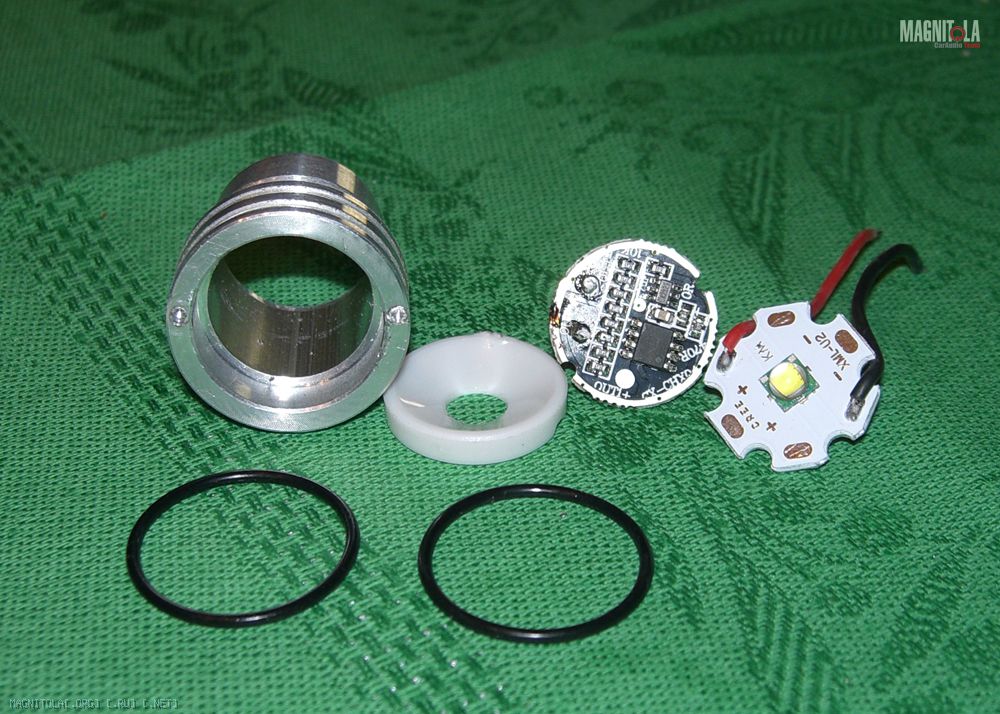

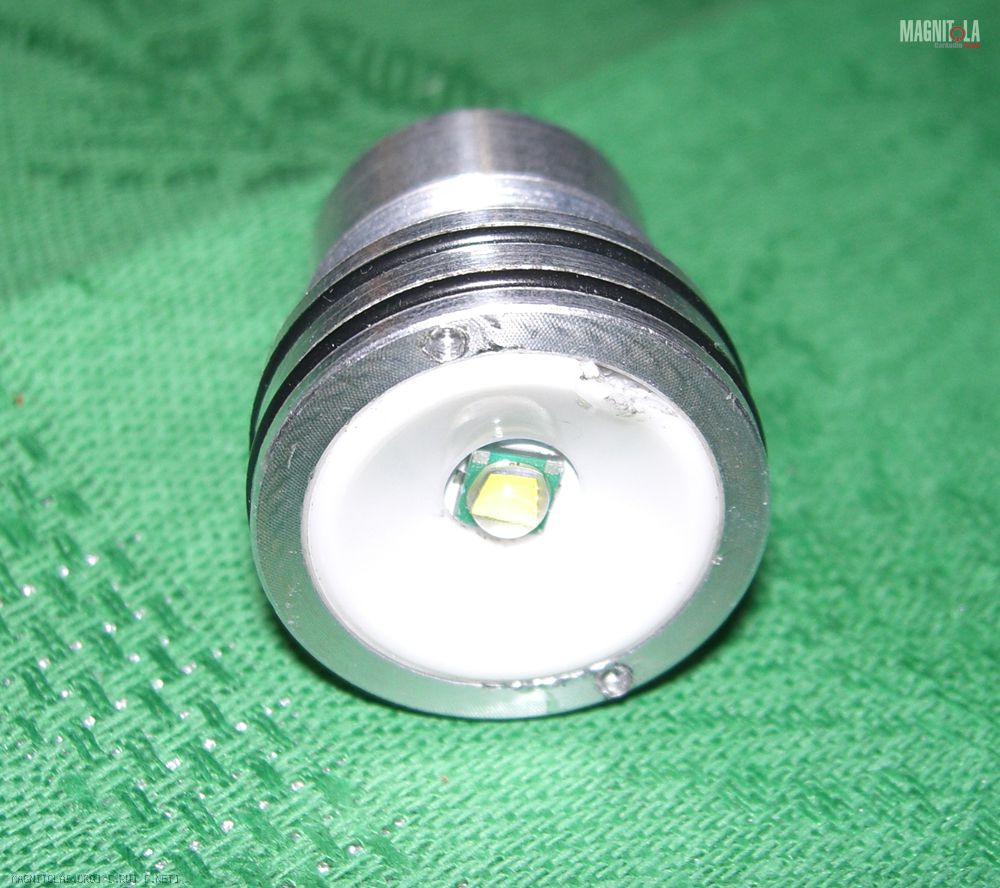

Вот, как говорится глаз, мозг и сердце Drop-in Module в сборе.

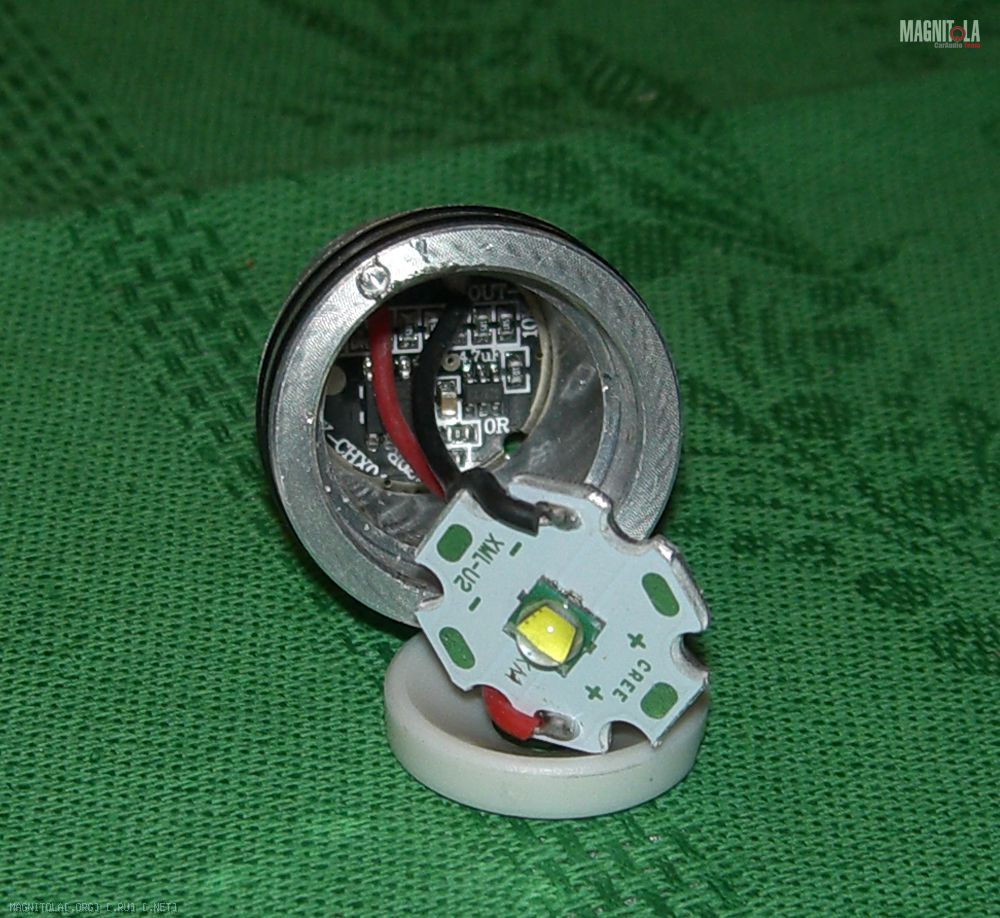

А вот и причина, звезда болтается в воздухе, теплоотвода никакого, это жесть.
Диод ждет смерть от поджаривания и деградация.

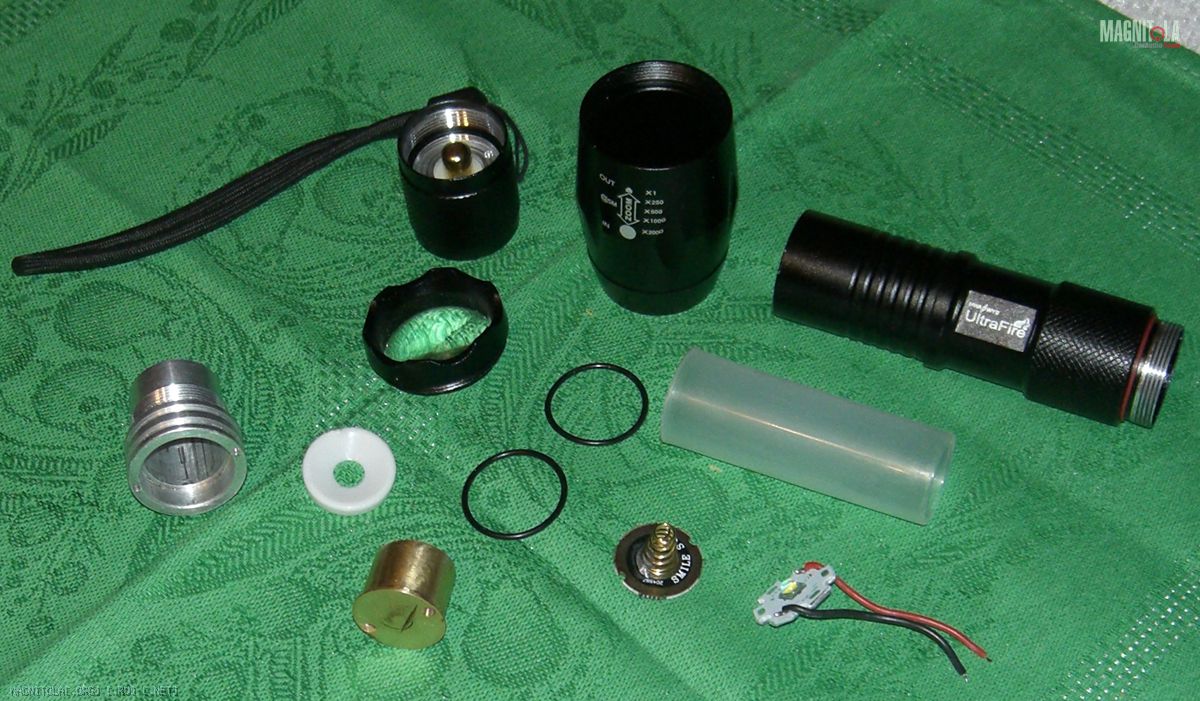

Разносим на атомы,
с целью заставить работать как положено этот набор запчастей.



Продолжение следует.

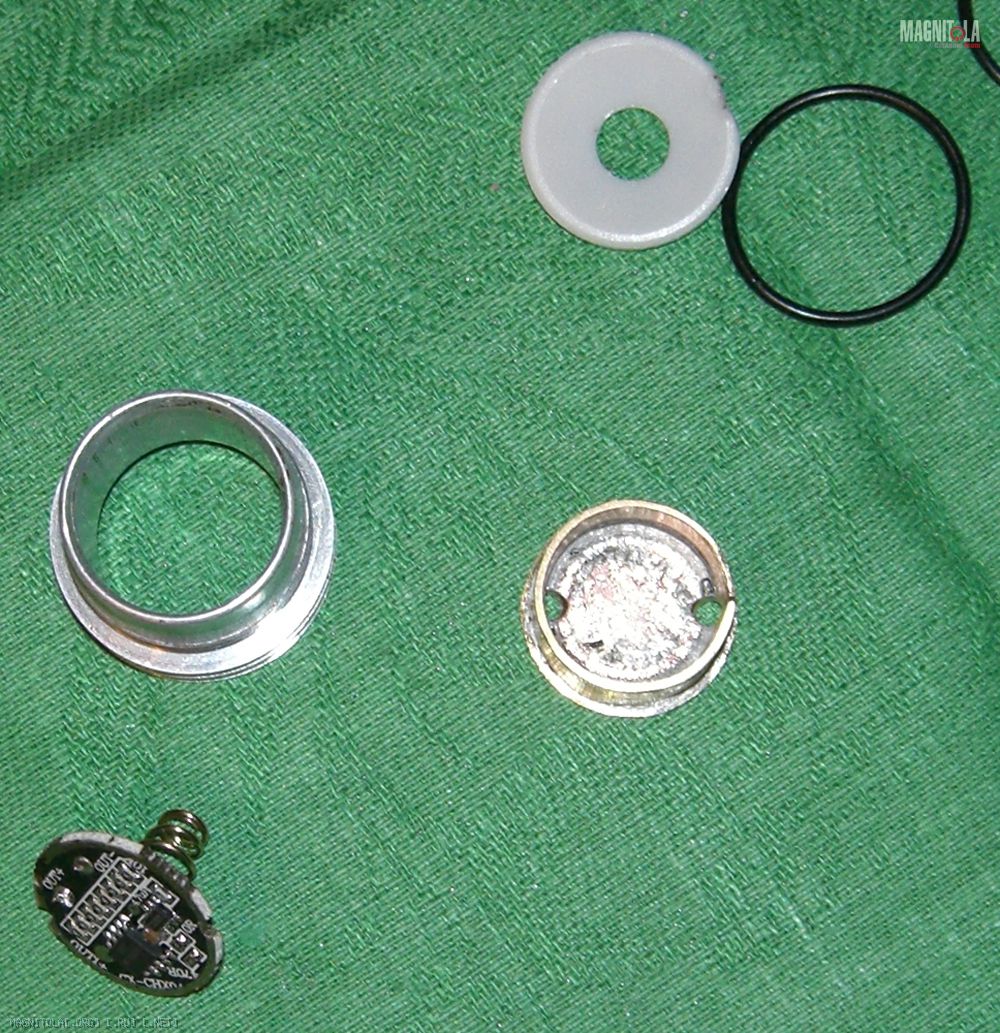

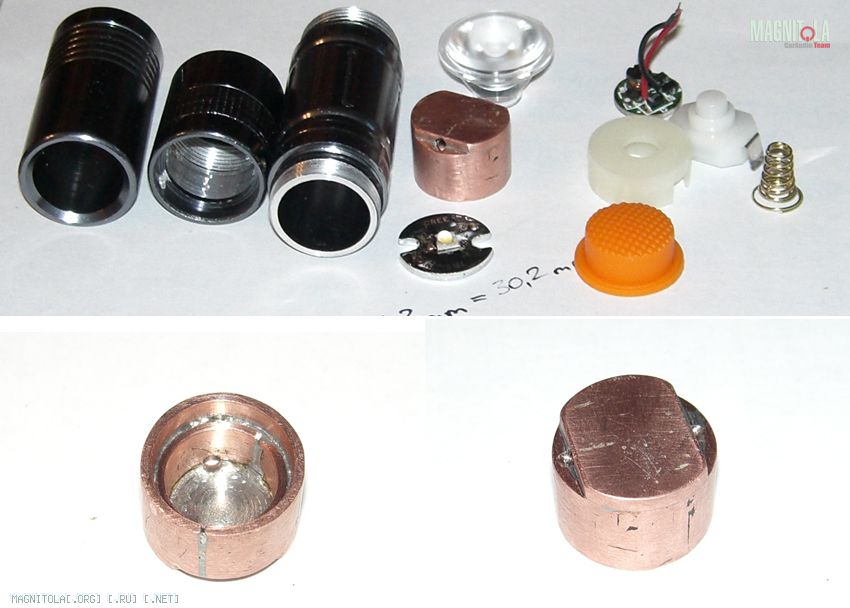

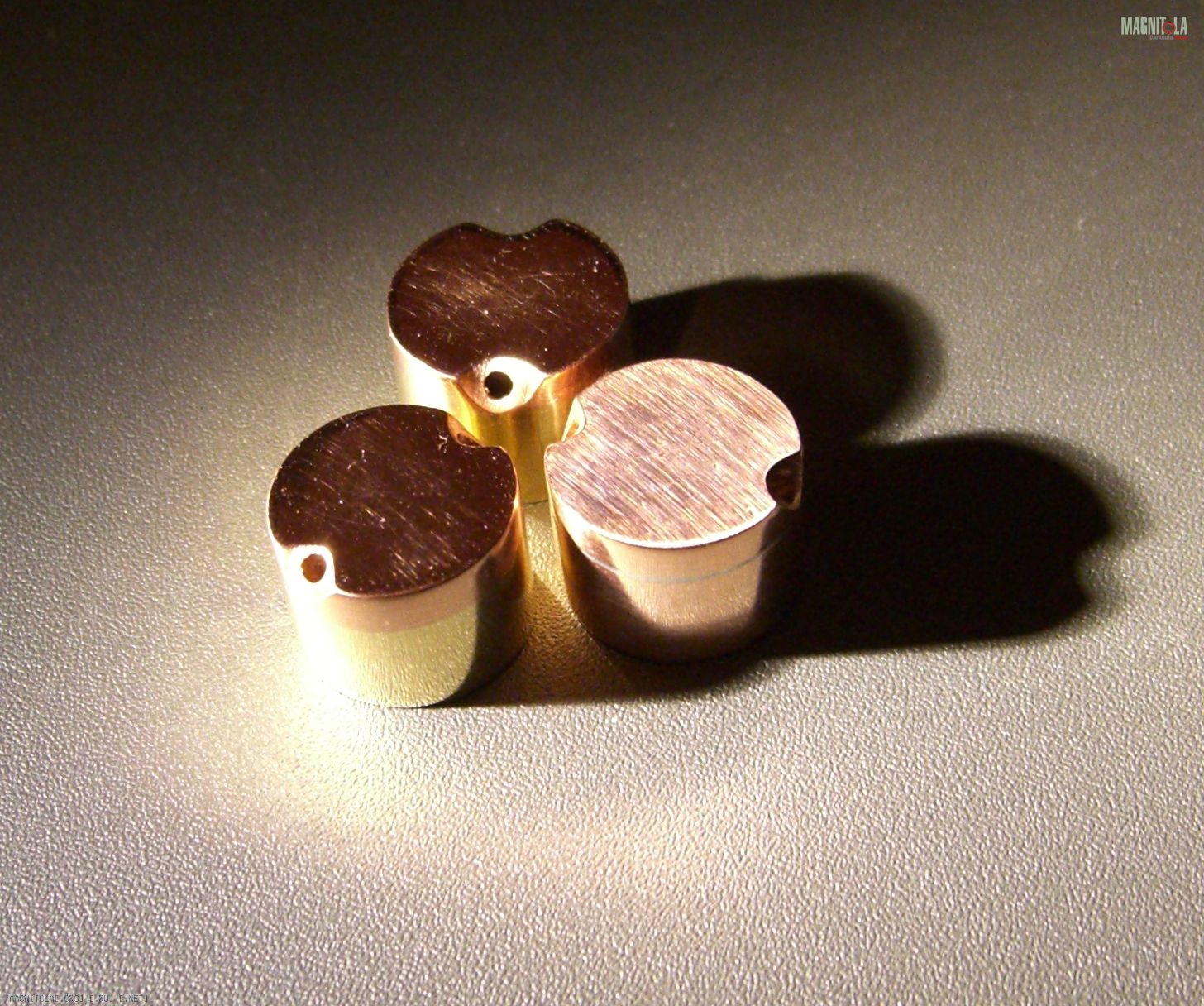

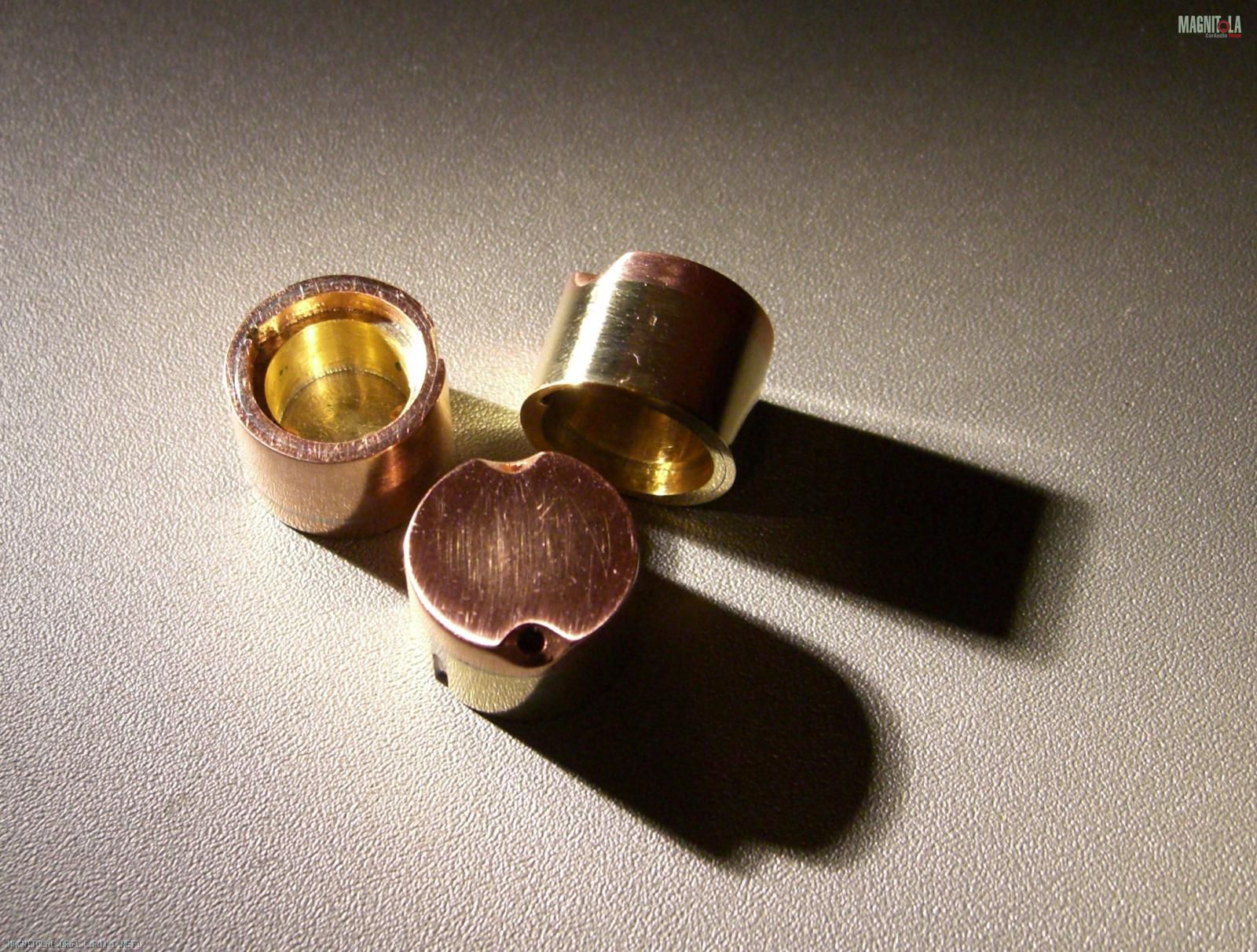

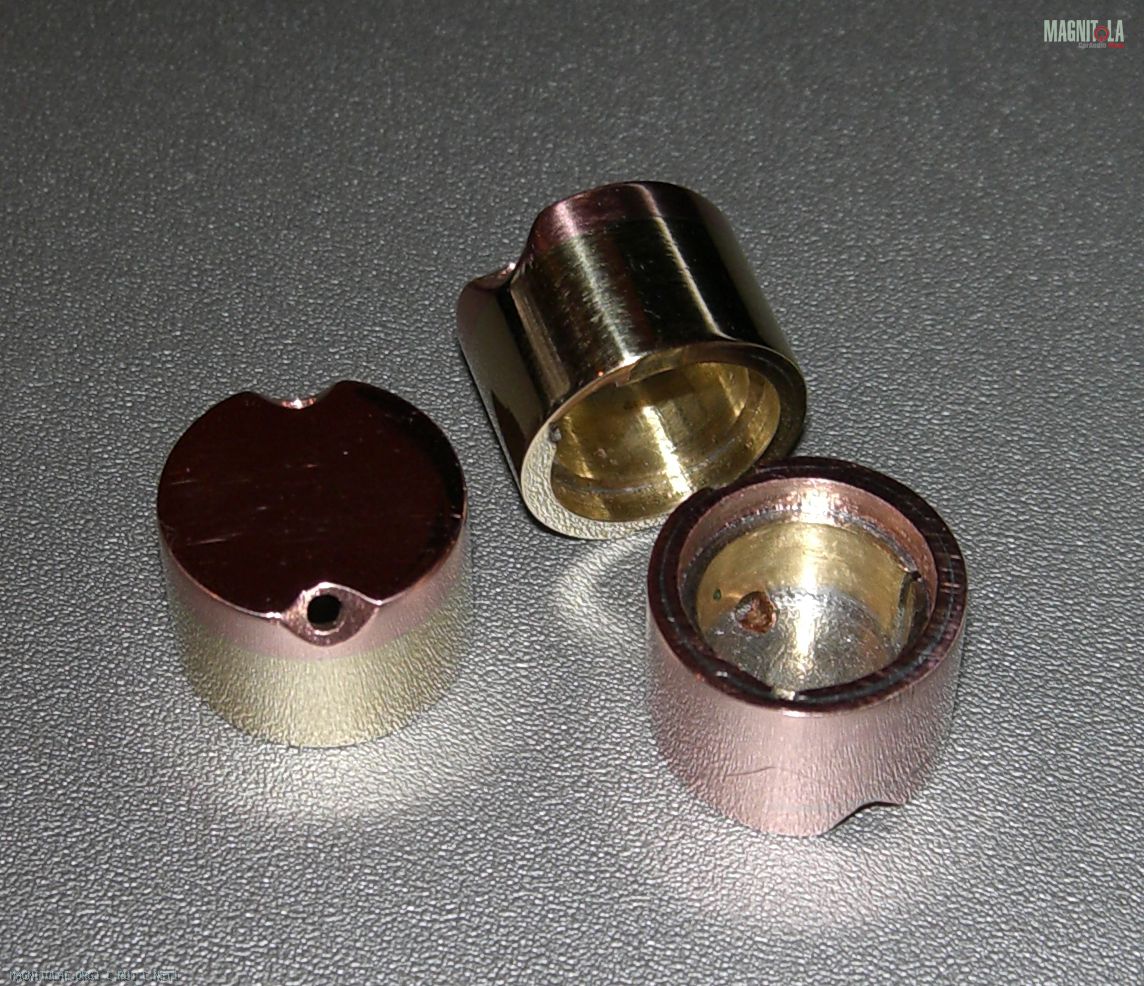

По ранее описаной технологии делаю капсулу из 1 мм латуни,
с обратной стороны вкладывается и спаивается воедино 2 мм круглая вставка из меди.
Медь дает хороший отвод и распределение тепла.



Теперь этот набор деталей можно собрать и назвать низкобюджетным фонарем.



Аккумы комплектные с гордой надписью 4000 милиамперчасов,
на самом деле содержат порядка 380 милиамперчасов.

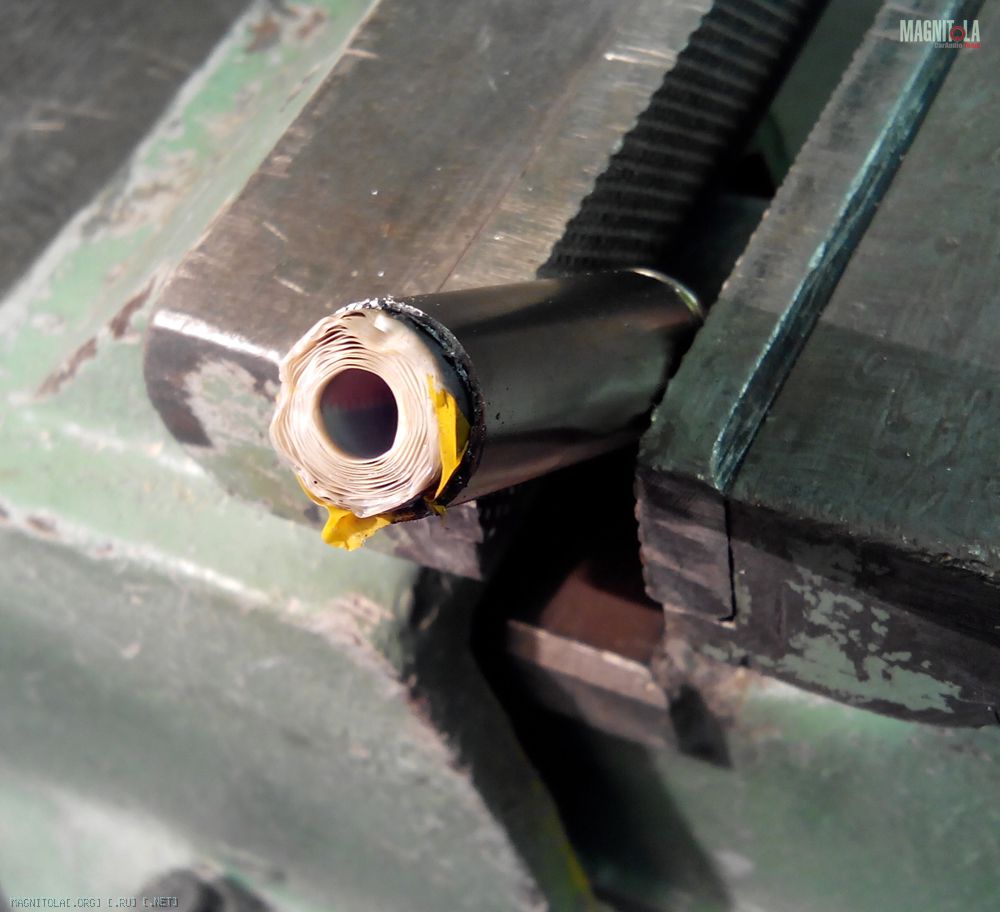

Есть фото распиленного аккума,
Понятно почему у него такая емкость,
что положили, тому и радуйтесь.



В итоге теперь им можно пользоваться.

Краткие выводы, бесплатный сыр бывает сами знаете где.

Крайне не рекомендую такие и им подобные изделия,
требуется прикладывать руки,
хорошо если нравится допиливать, как мне например,
но обычный пользователь не будет этим заниматься.

Надеюсь отбил охоту от дешевых запчастей.


Краткий анонс.

Следующий обзор будет также китайского фонаря,
но уже со стоимостью порядка 30-40 долларов,
он имеет кое какие недостатки, но его можно купить и пользоваться без проблем в стоковом виде.

Хайкри ничии 119.

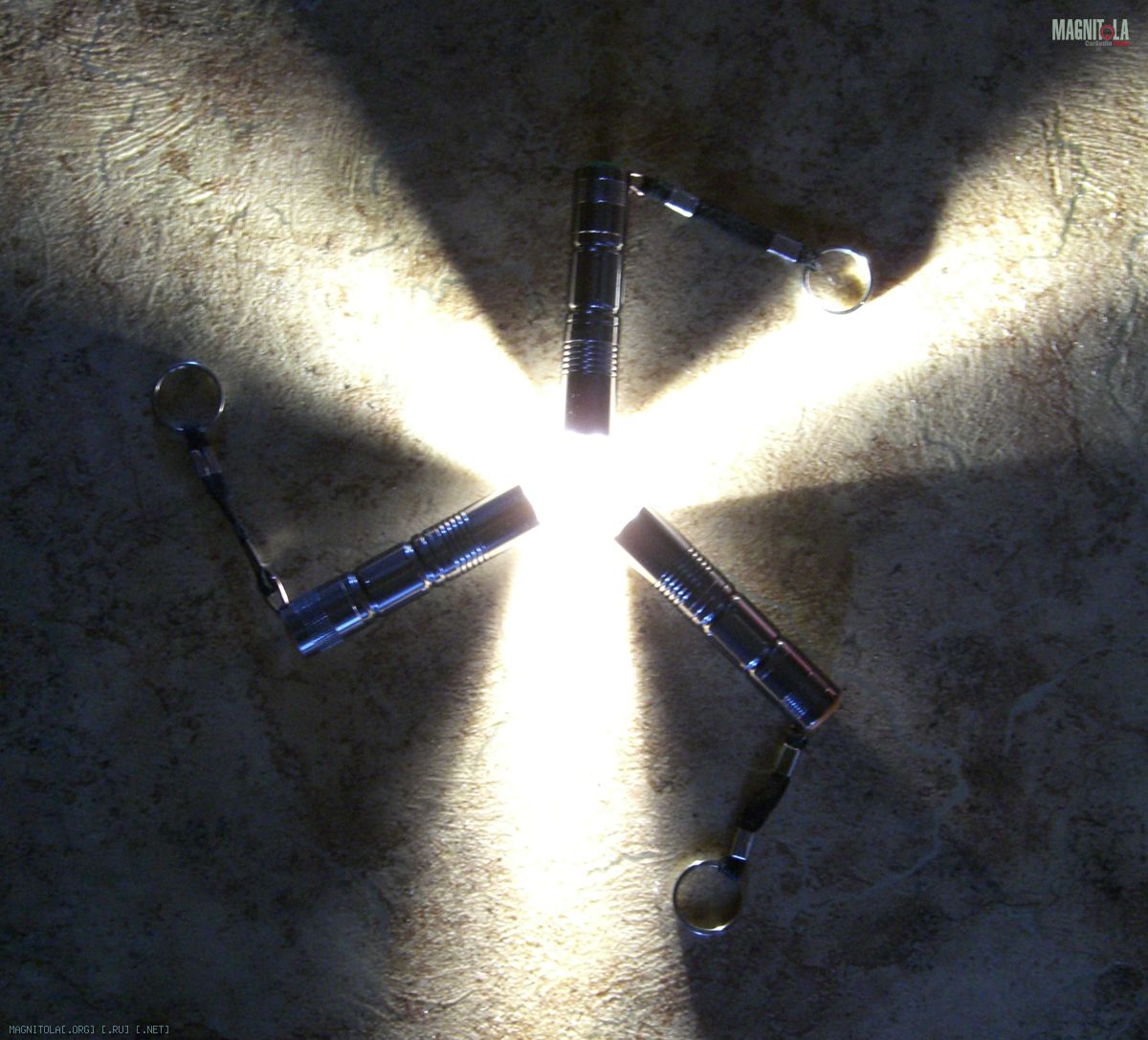

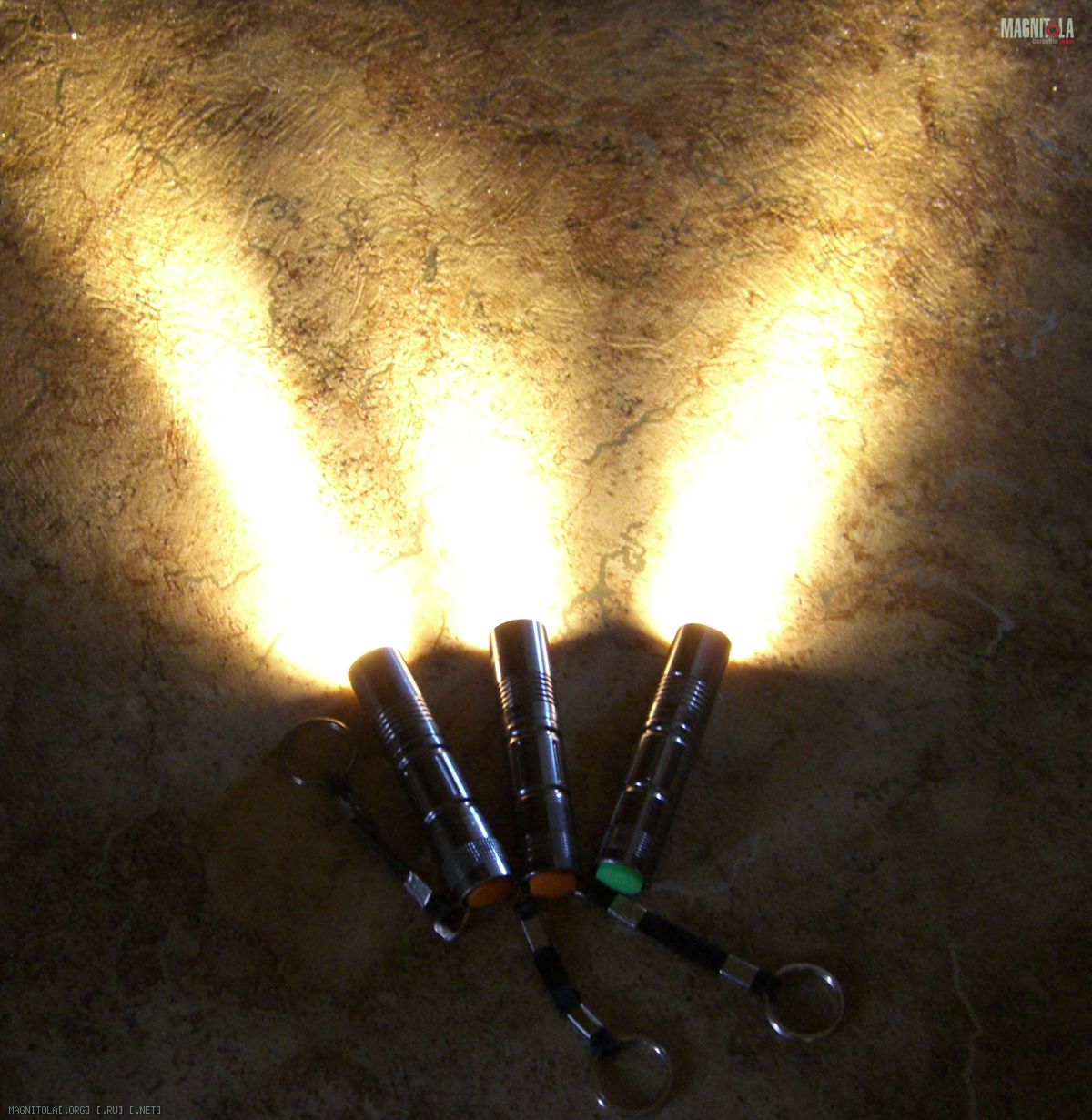

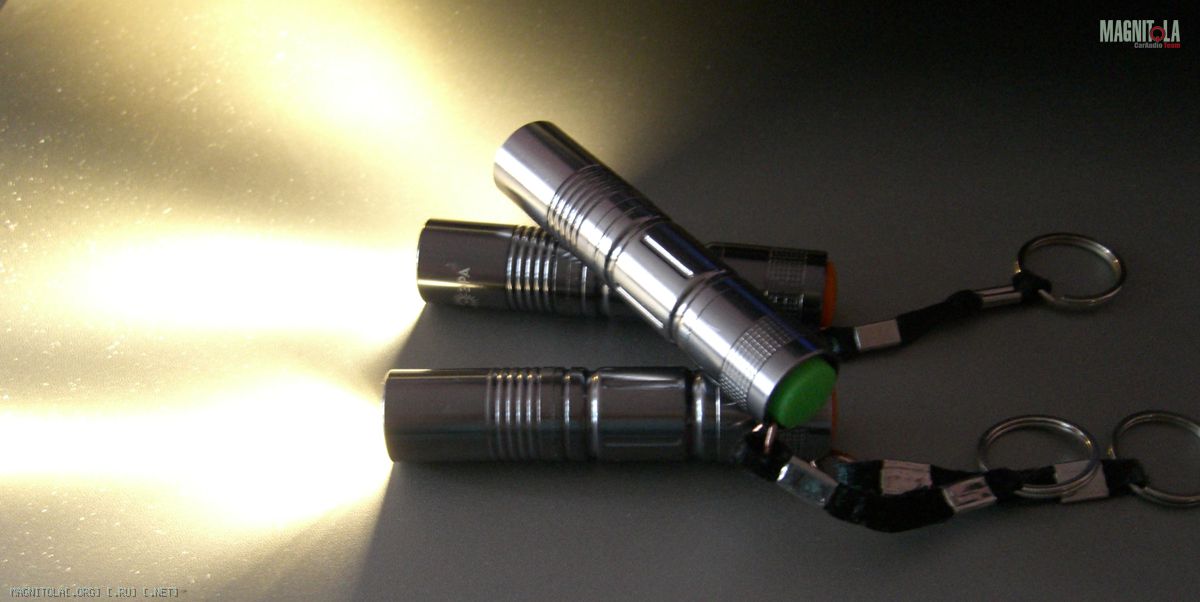

Делаю еще один выпуск ограниченной серии в количестве 5 штук,
и сворачиваю производство.

Тут и так очередь стоит, скоро бить меня начнут.

Вот уж фиг, как только даю в руки фонарик,
и все, они в моей власти.

Перешел на литиевые аккумуляторы, что расширило возможности в плане яркости и применения шайтан диодов.
Запилил УльтраФиолетовый (UV) фонарь на диоде с волной 365-370 нМ,
что позволяет высвечивать купюры, паспорта, качество продуктов и следы жизнедеятельности.
500 рублей понравились, при освещении с другой стороны циферки меняют цвет.

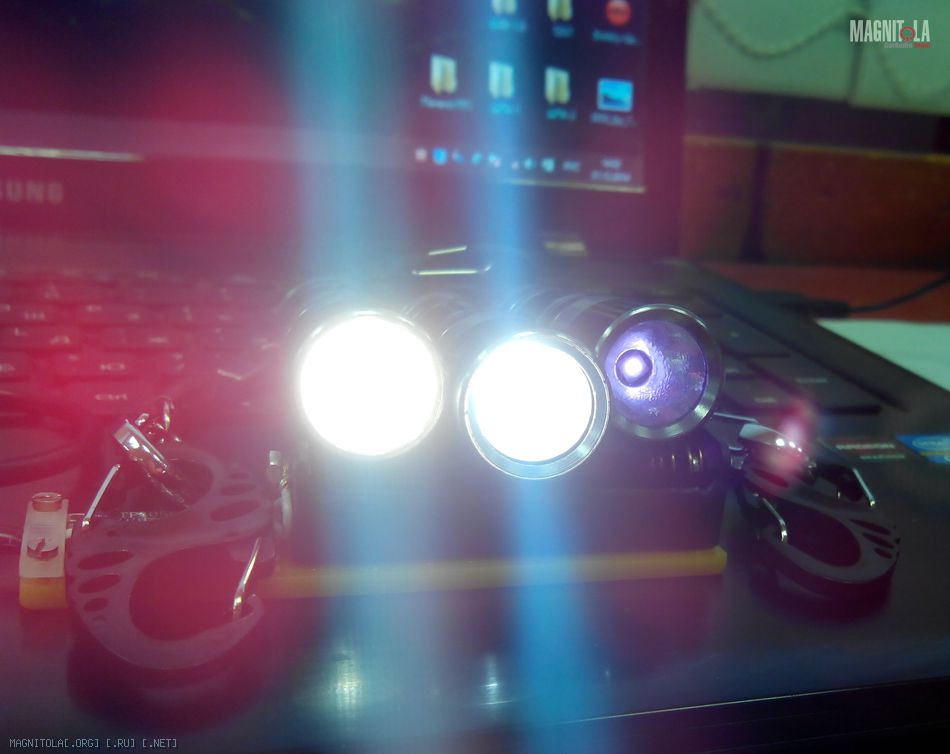

З.Ы. (UV) - крайний справа.
