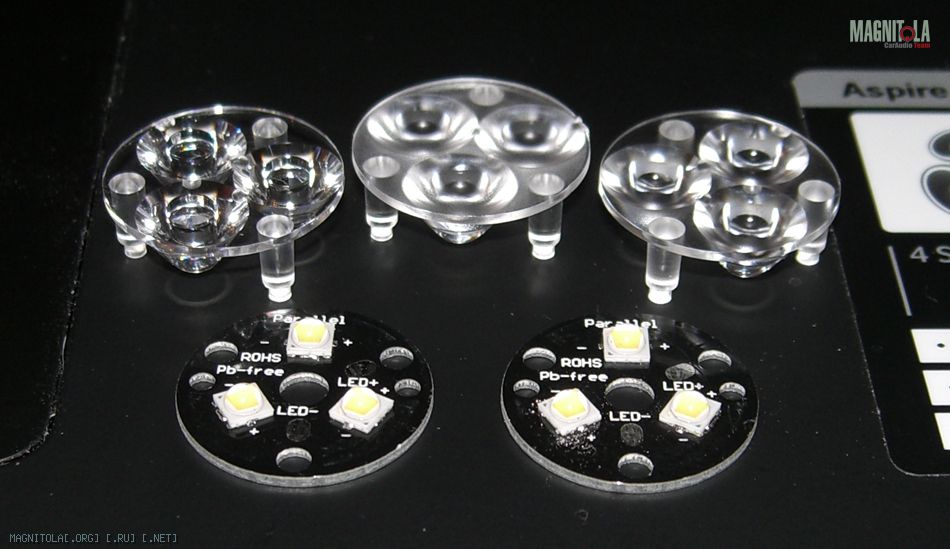

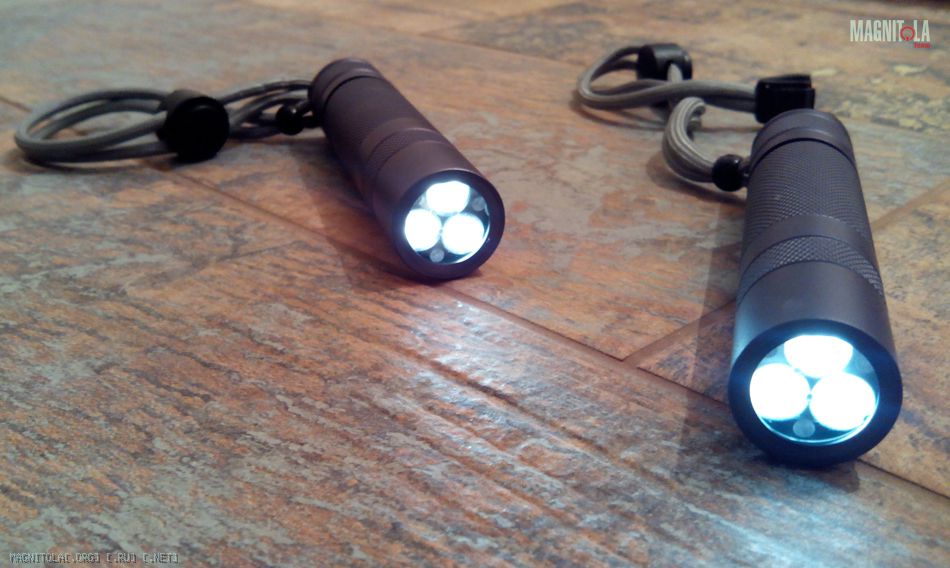

Запилил фонарь на трипле Nichia 219.:dance3:

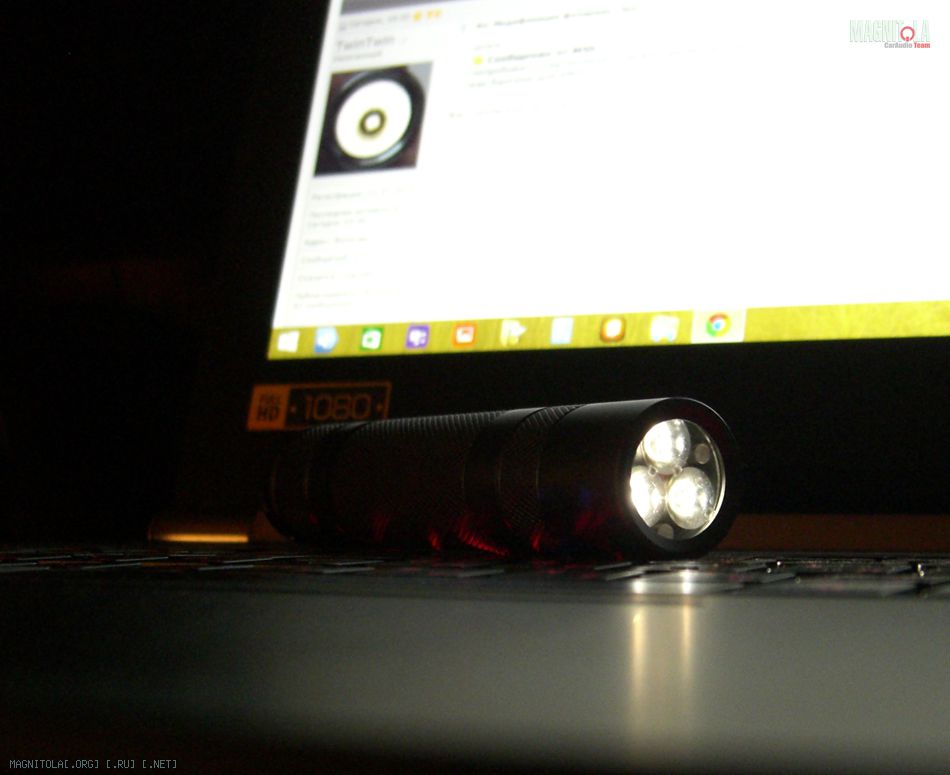

На фотке в режиме светлячка, пару недель так будет светить.:download:
Вложение 706438Вложение 706440Вложение 706442
Не прошло и пяти лет как я продал триплы, чтобы сделать немного меньший по габаритам, весу и времени работы от аккума.
Идею подсказали на фонеревке.
Буржуи сделали, а мы то что хуже что ли, "забьем Мике баки".
Берется корпус под 18350 выпиливается все ненужное и впихивается аккумулятор 18500.
Потеря времени работы в сравнении с 18650 порядка -30%, но прикинув в экселе меня устроило то что получилось.
Покупаем набор запчастей, (заказан на 4 сайтах) и ждем 3-4 недели.
Самая долгая фаза в изготовлении изделия.:yes:
Наконец почта радует уведомлениями и очередями, забираем ништяки.

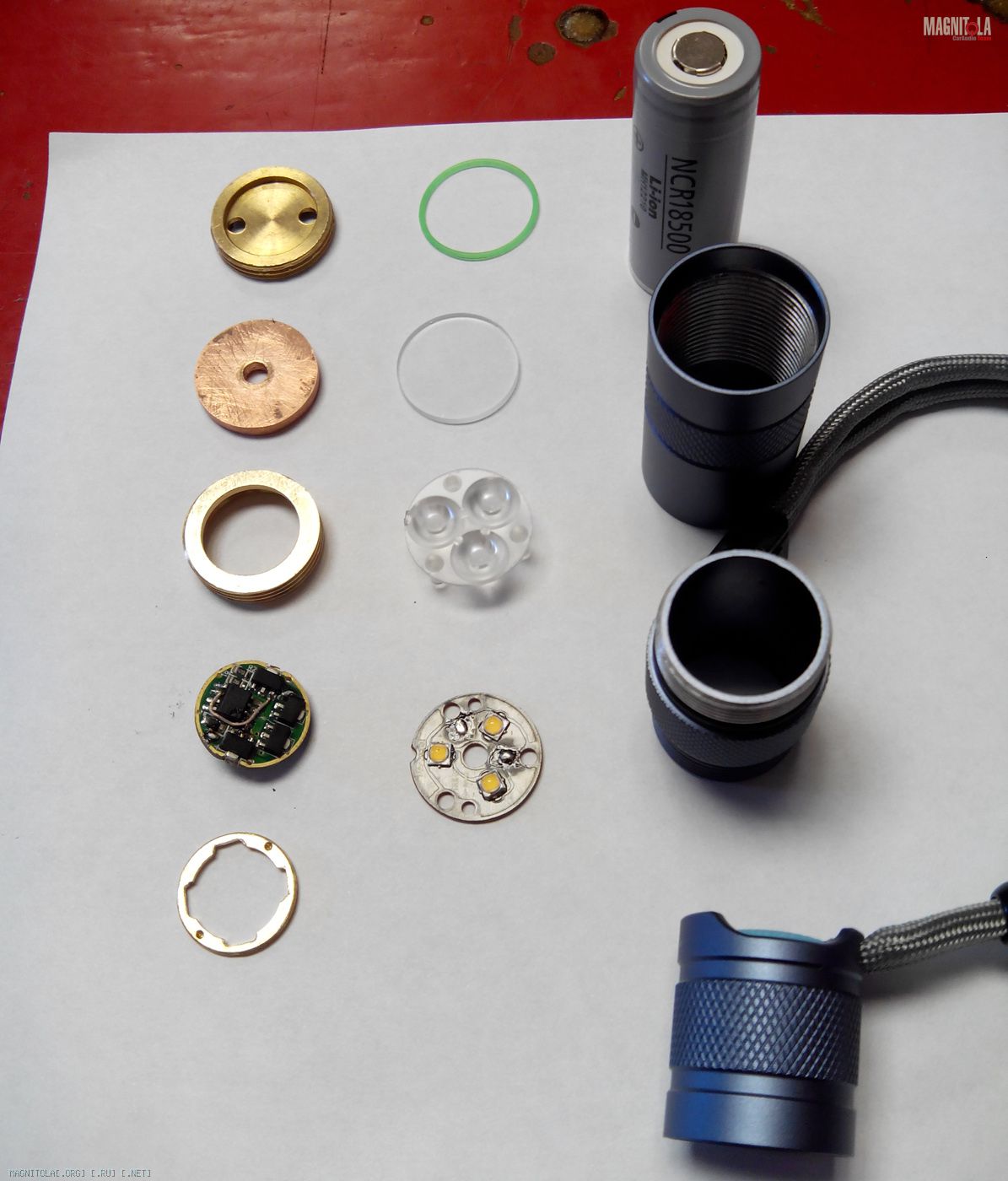

Фотка с уже порезанной пилюлей.
Вложение 1162944
Выпиливаем медную проставку.
Ровняем заготовку напильником, чтобы плоскости были ровные и параллельные.
Паял на плитке, лудил мощным паяльником.

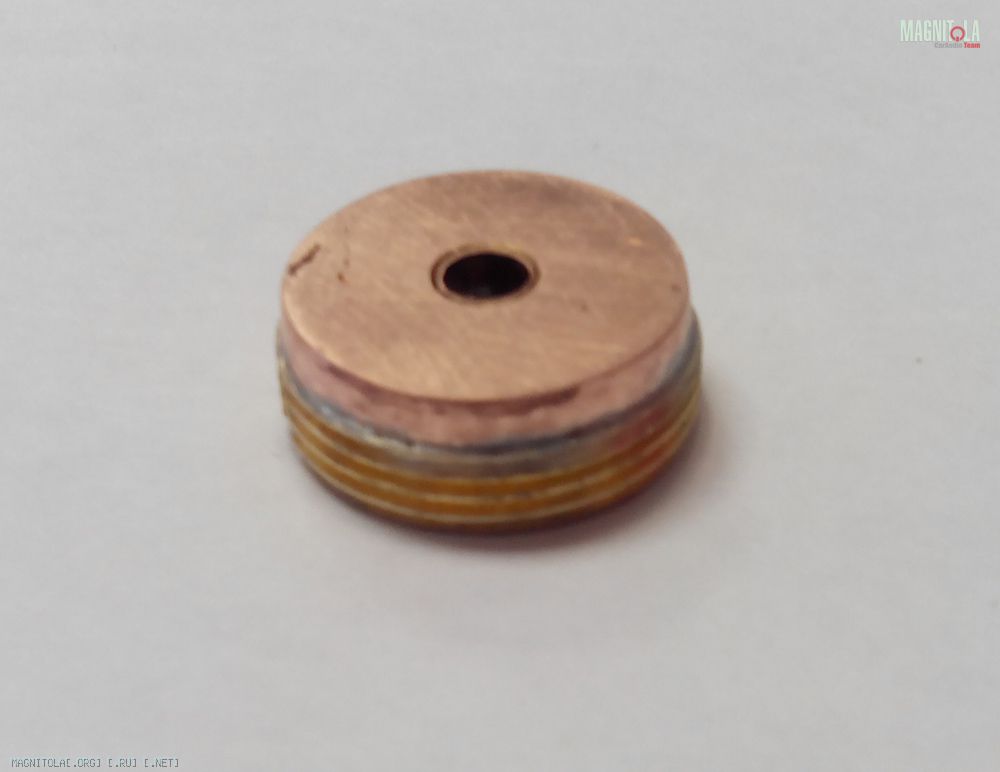

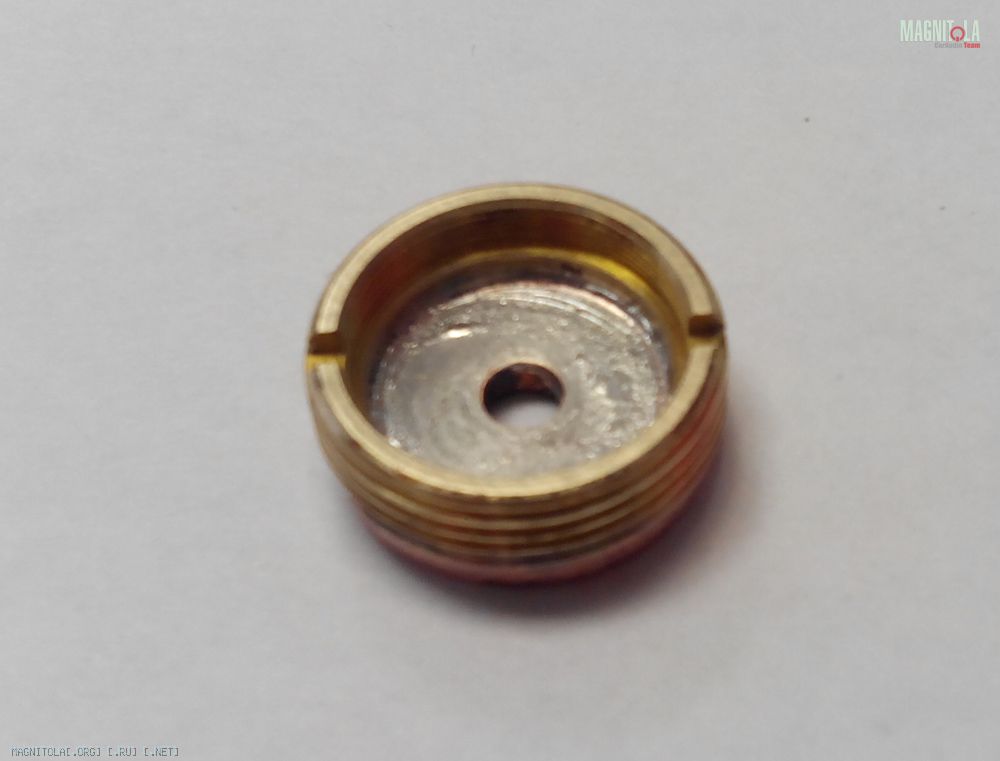

Получилась такая пилюля.
Вложение 1162946Вложение 1162948
Звезда с диодами от кайдомайн как всегда кривая.
Выравниваем плоскость и шлифуем мелкой наждачкой.
С кривой теплоотвод будет плохой, центр выпирает, а края не касаются пилюли.
Напильник наше все.

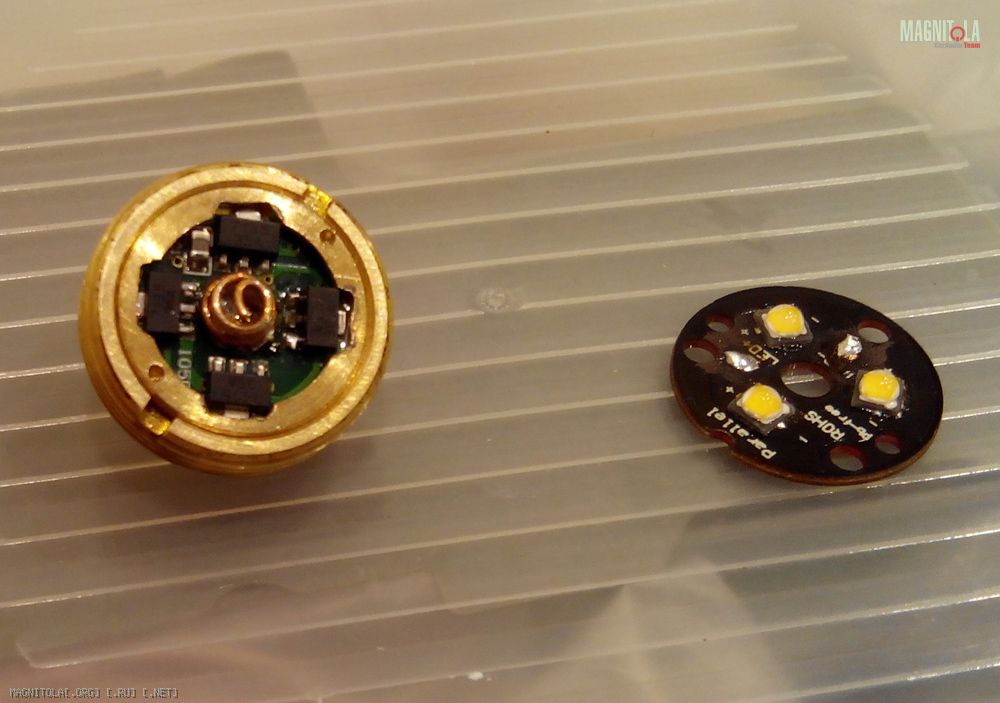

Пропиливаем надфилем прижимное кольцо драйвера, иначе АМС и сам драйвер не влезают.

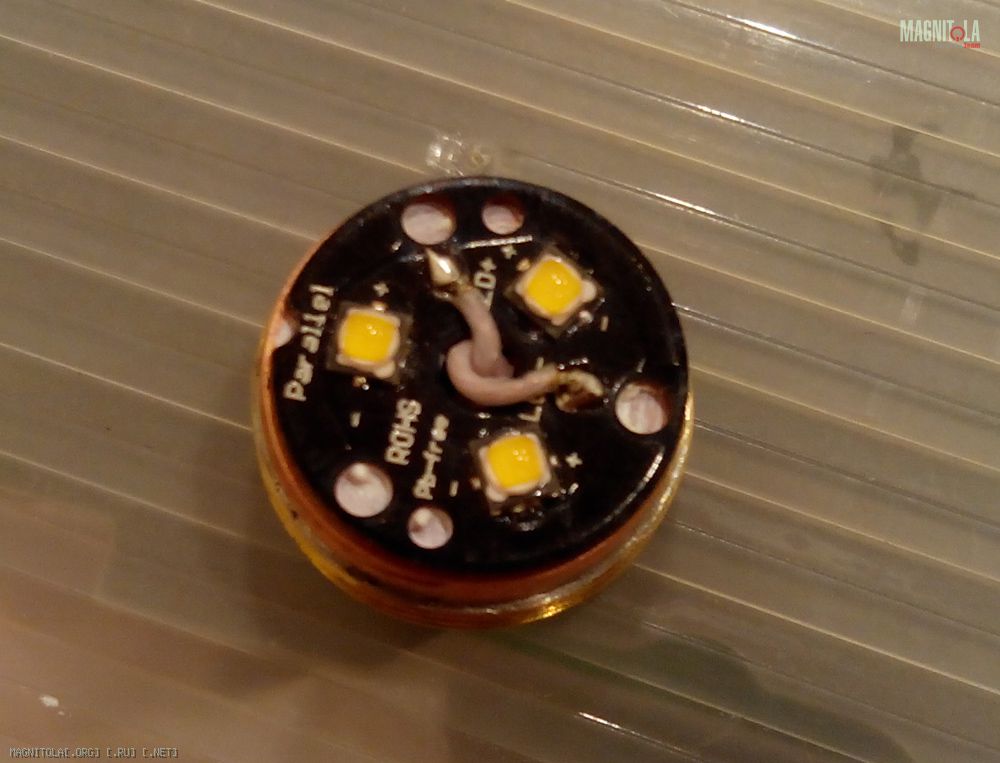

Собираем мозг.
Вложение 1162950Вложение 1162952
Закручиваем пилюлю и почти готово.

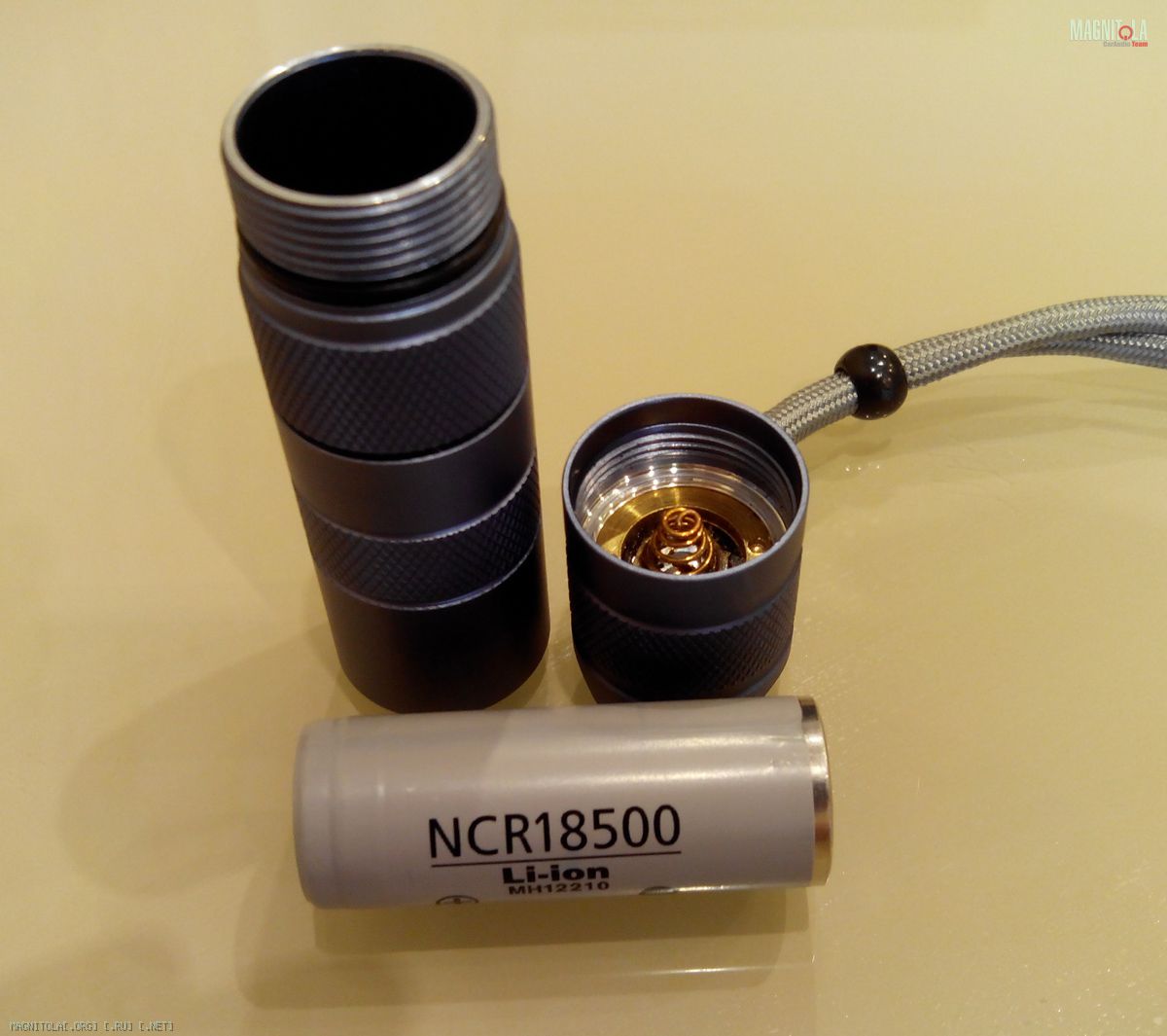

Аккумулятор влезает только только, запаса нет ни миллиметра.
Вложение 1162954
Будет проставка из меди для улучшения теплоотвода, потом фото добавлю.

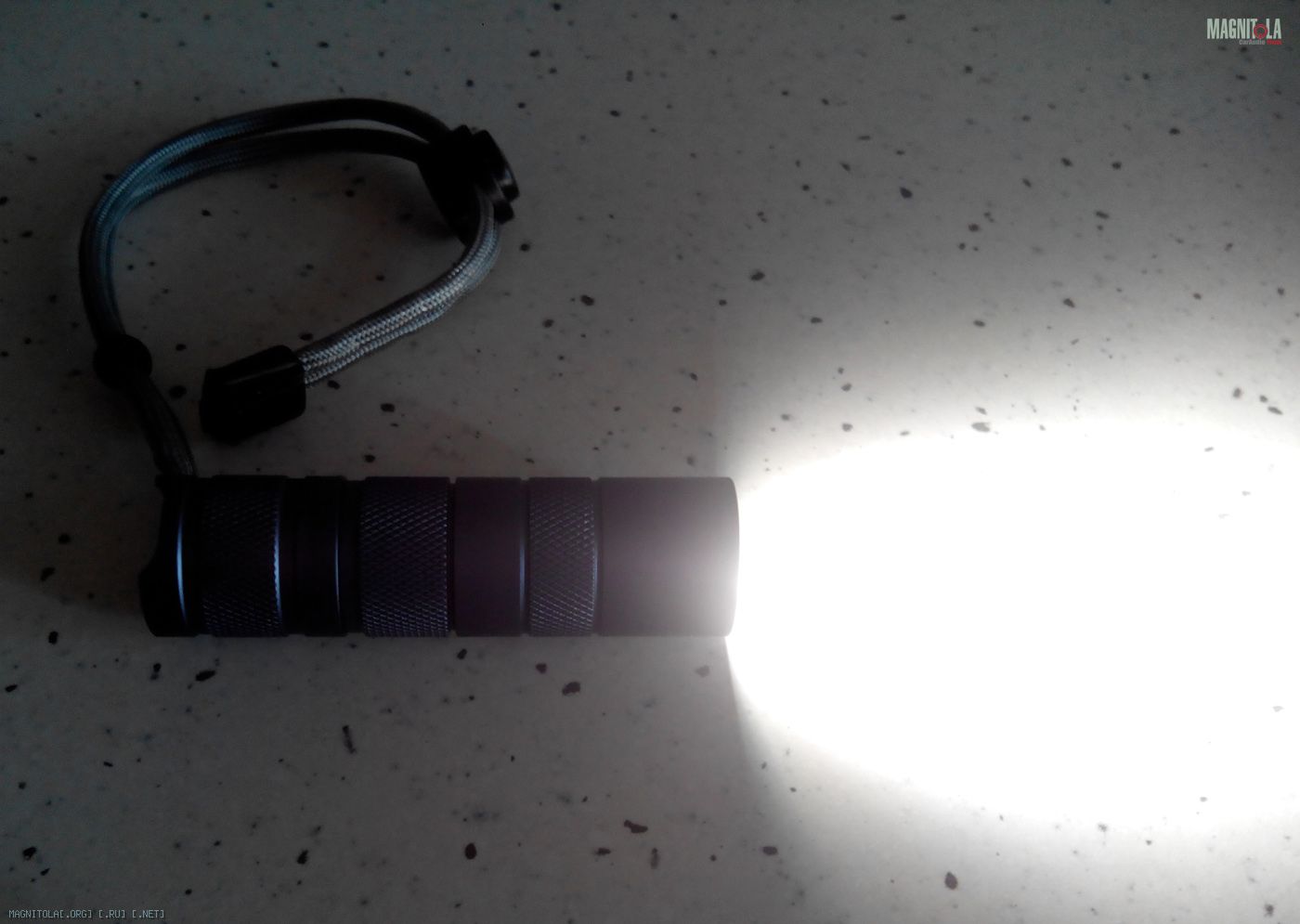

Вставляем аккумулятор и готово.
Да будет свет.
Вложение 1162956
Размеры, диаметр 24 мм, длина 85 мм,
вес с аккумулятором 95 грамм,
но это без медной проставки, с ней еще немного потяжелеет.

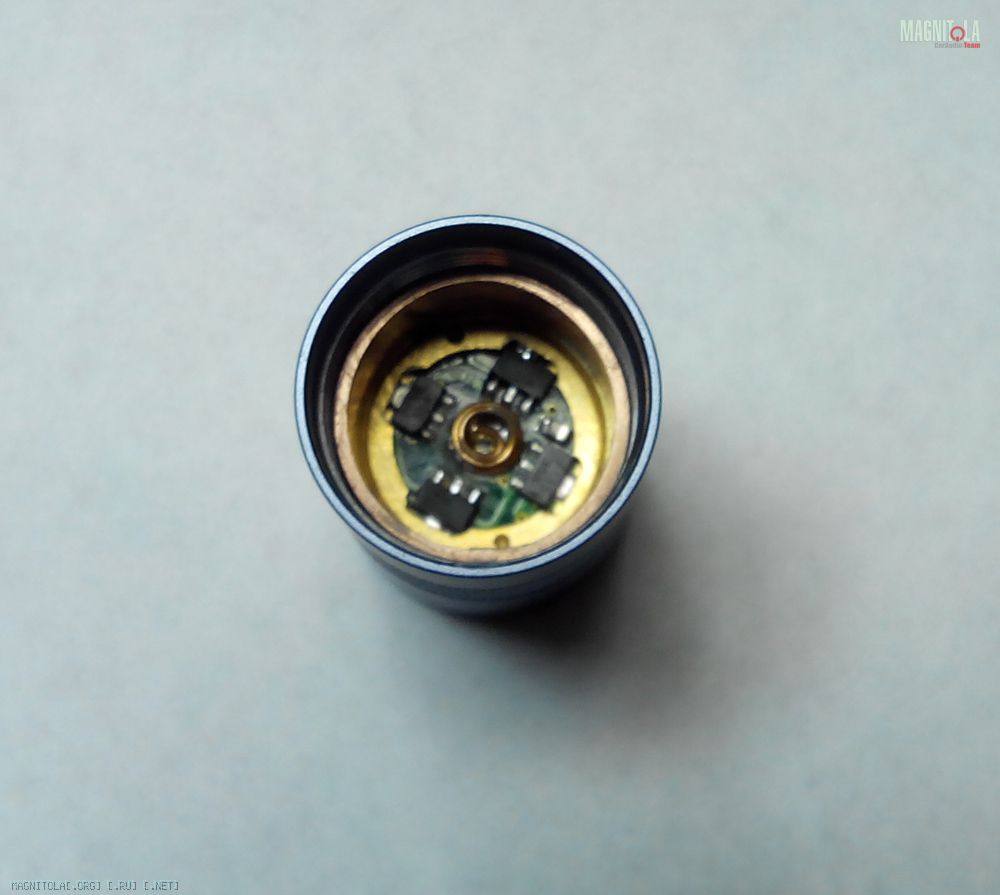

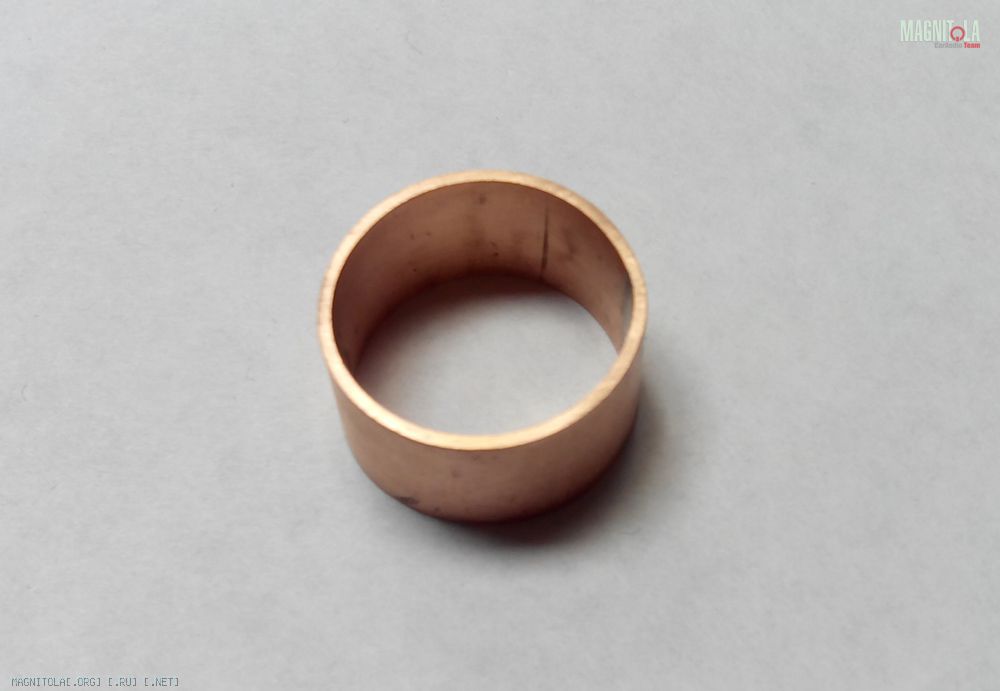

Доделал и поставил проставку из меди.
Теплоотвод улучшился.
Толщина 1 мм, высота около 12 мм, внутренний диаметр 18,6 мм.
Габаритные размеры, диаметр 24 мм, длина 84,5 мм,
вес фонаря в сборе с аккумулятором и шнурком 101 грамм.
Получился достаточно легкий фонарь с приемлемым временем работы.
Вложение 1168034Вложение 1168032
