Led фонарь, совсем не про АЗ

Не совсем в тему, но вдруг это натолкнет кого на идею связанную с АЗ.:whistle3:

Светодиодный фонарь на базе мощного светодиода Cree XML, XMLAWT нейтральный, 260 Люмен.

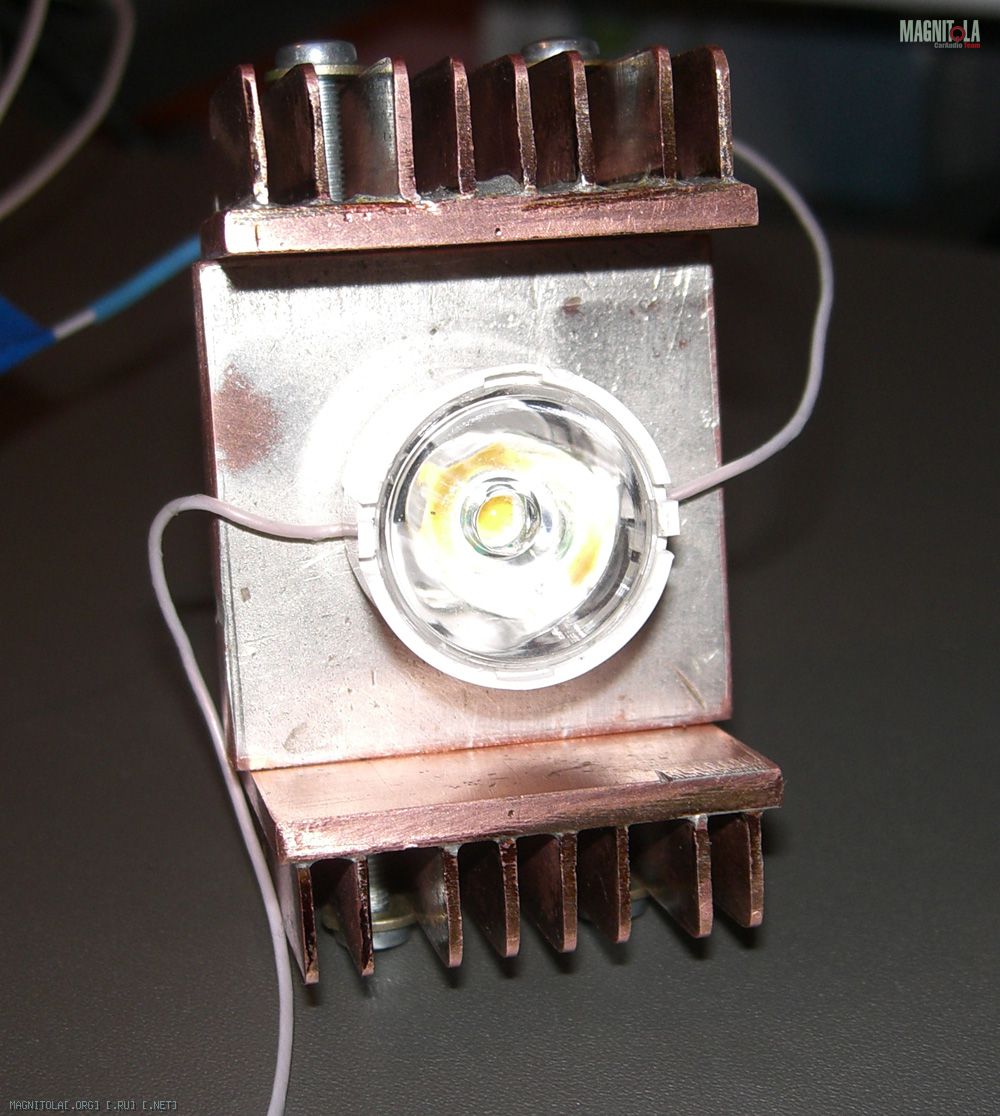

Собственно вот он, красавец с 15 градусным коллиматором.

Вложение 223560

Итак тех задание: получить долгоиграющий фонарь на стандартных пальчиковых аккумуляторах или батареях.
Был прикуплен многорежимный драйвер:
с режимами Hi, Mid, Low, Strobe, SOS,
ток на диоде 1,1, 0,44, 0,1, 0,5, 0,5 Ампера.
потребление с 4 последовательно соединенных аккумов 0,74, 0,31, 0,06, 0,33, 0,33 Ампера.

Конструкция клееная, слоеная, стеклотекстолит 1-3 мм, слои стеклоткани и эпоксидный клей.

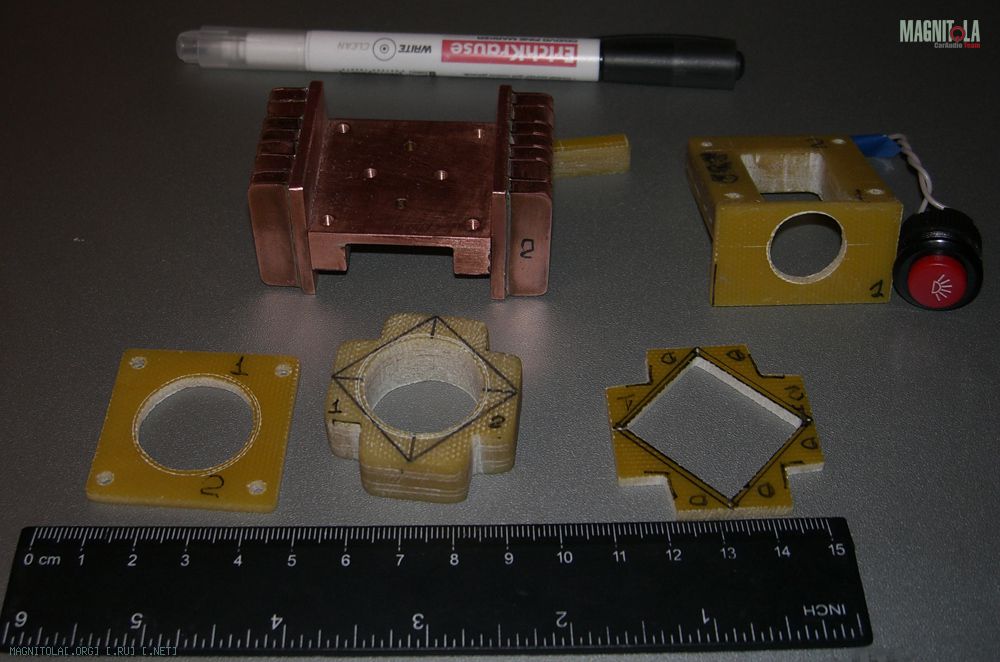

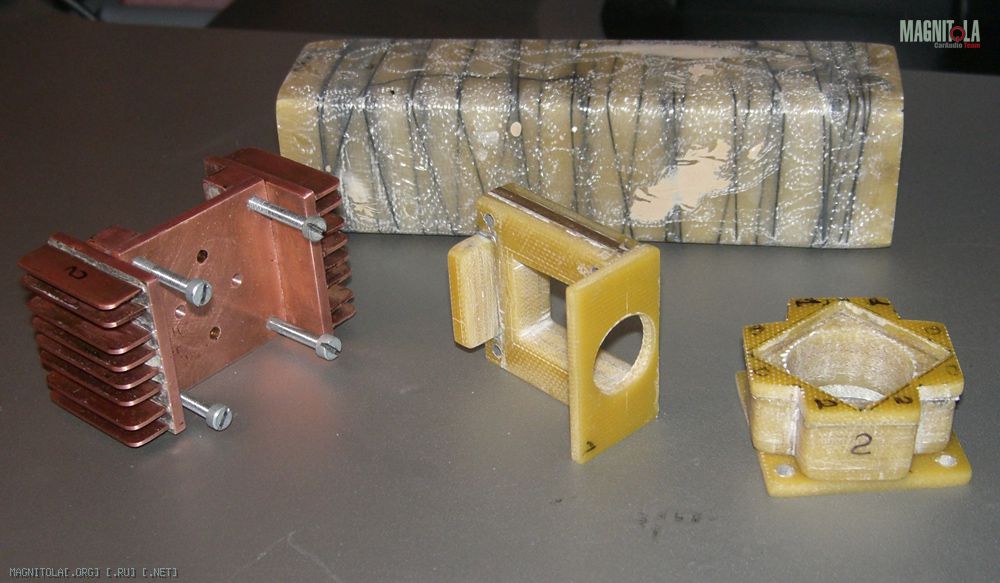

Фото некоторых деталей и предварительный вид агрегата.:laugh2:
В качестве контактов, использованы контакты с реле совецких, покрытые тех.серебром.

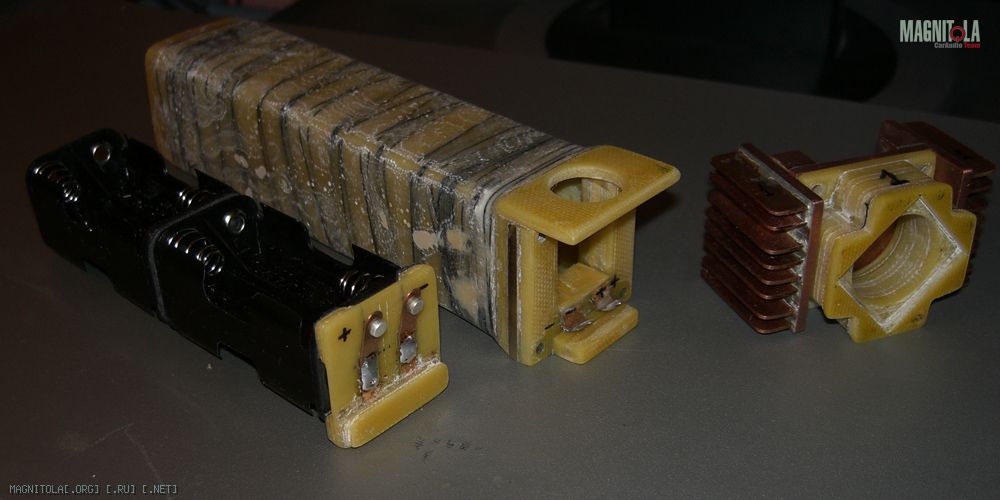

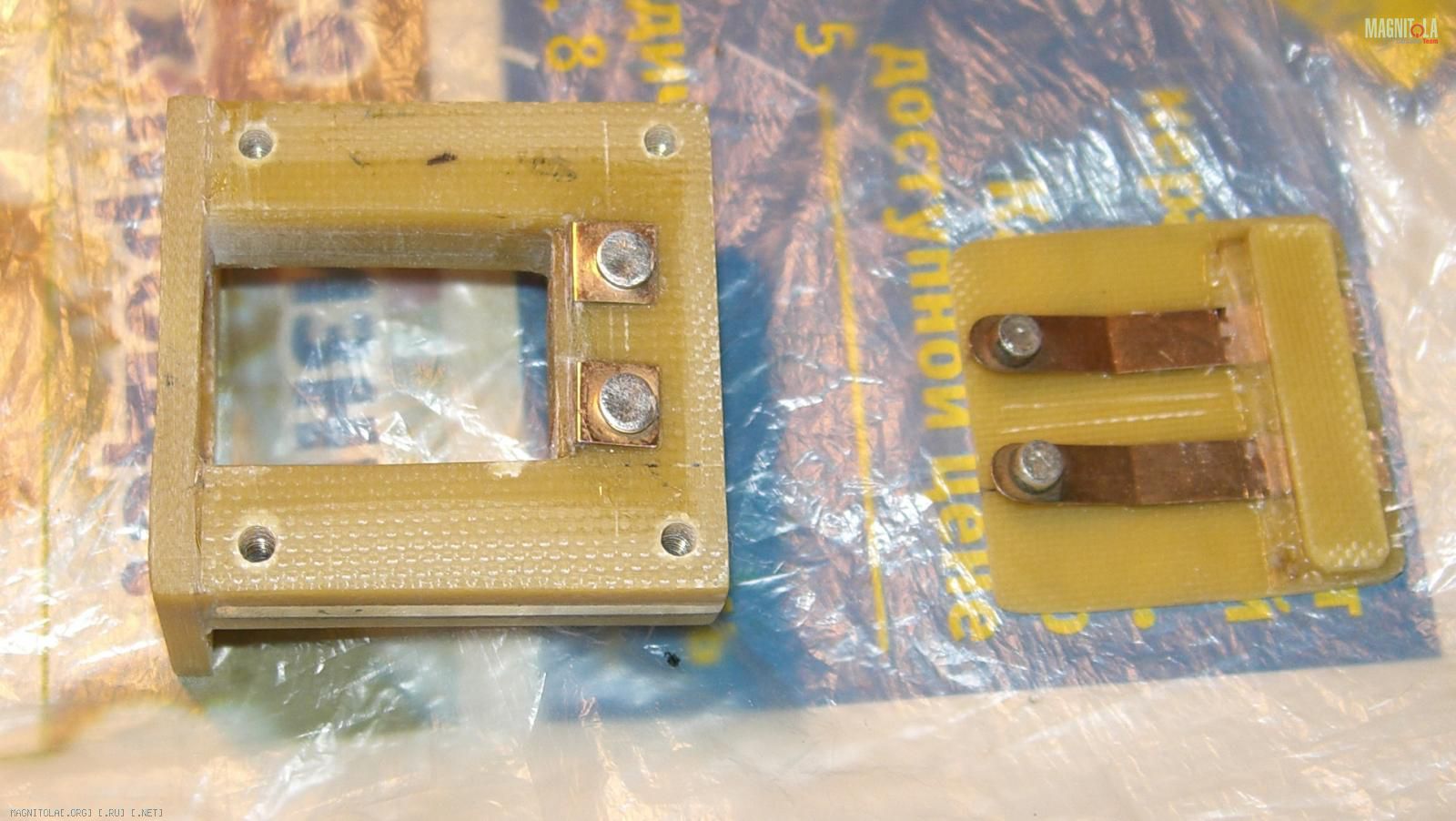

Вложение 223564Вложение 223566
Вложение 223568Вложение 223570

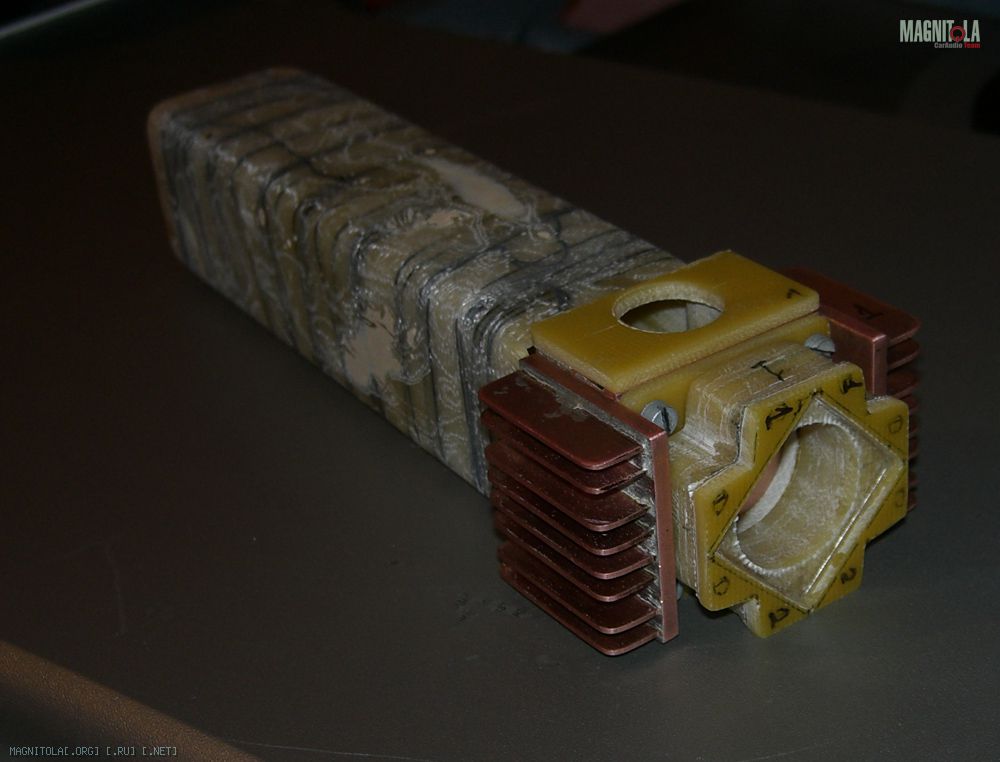

Далее я склеил эти части меж собой и провел экспресс тестирование агрегата.:laugh2:
Квадратный вырез сделан для защитного стекла, толщиной 3 мм, для защиты от пыли влаги и царапок коллиматора. Т.к. материал коллиматора оптический пластик.

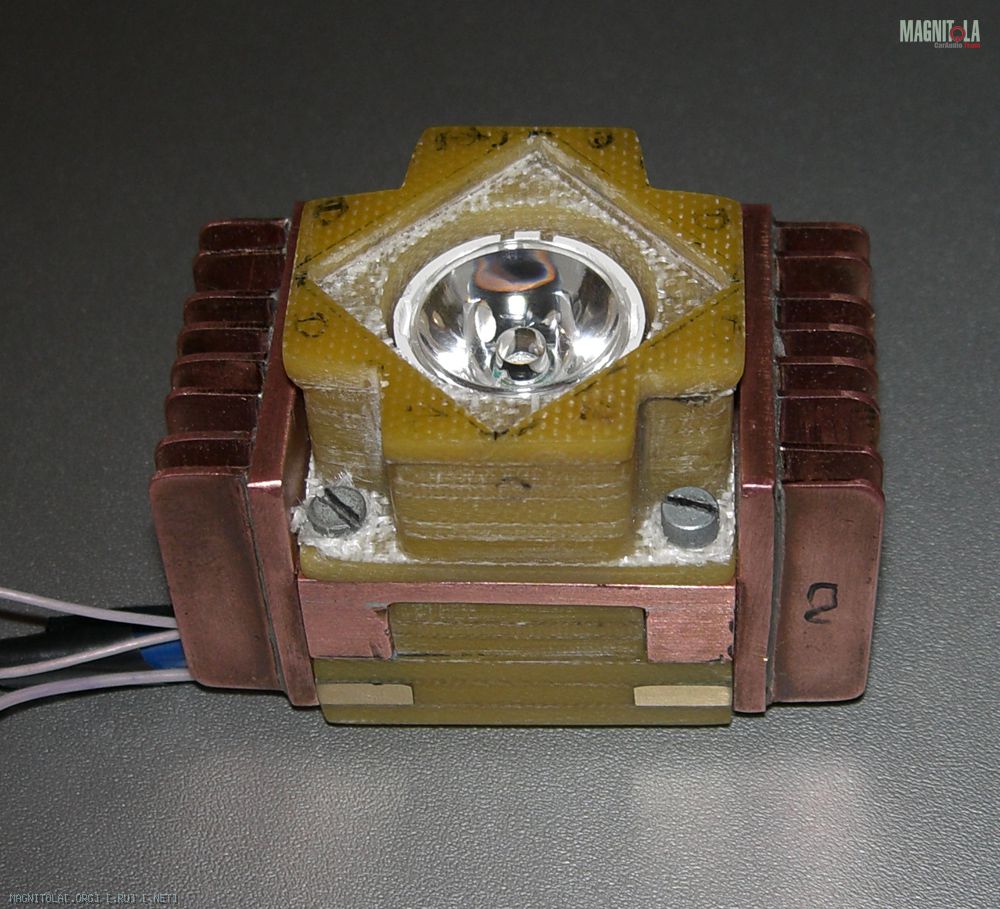

Теплоотводящая пластина медь 3 мм с боковыми напайками
и 2 боковых радиатора с суммарной площадью порядка 60 см2.

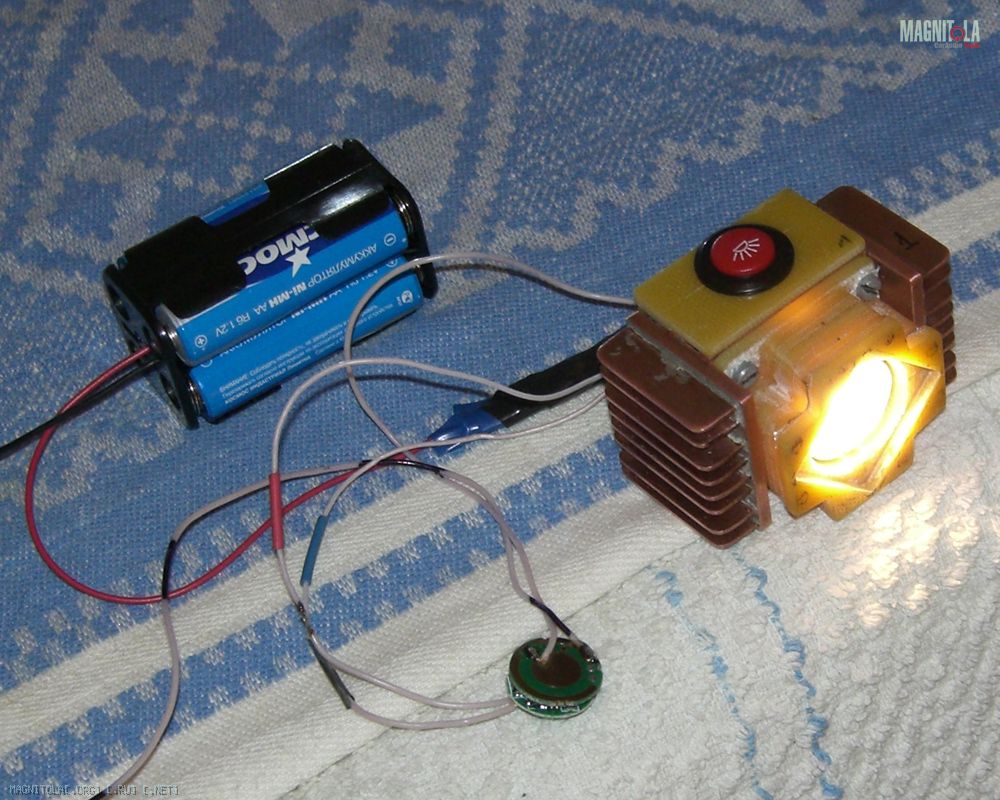

Вложение 223582
Вложение 223584
Вложение 223586

Монстр, Паш! Правда эти фото уже сутки в альбомах висят. Столько энергии, чувствуется где работаешь))

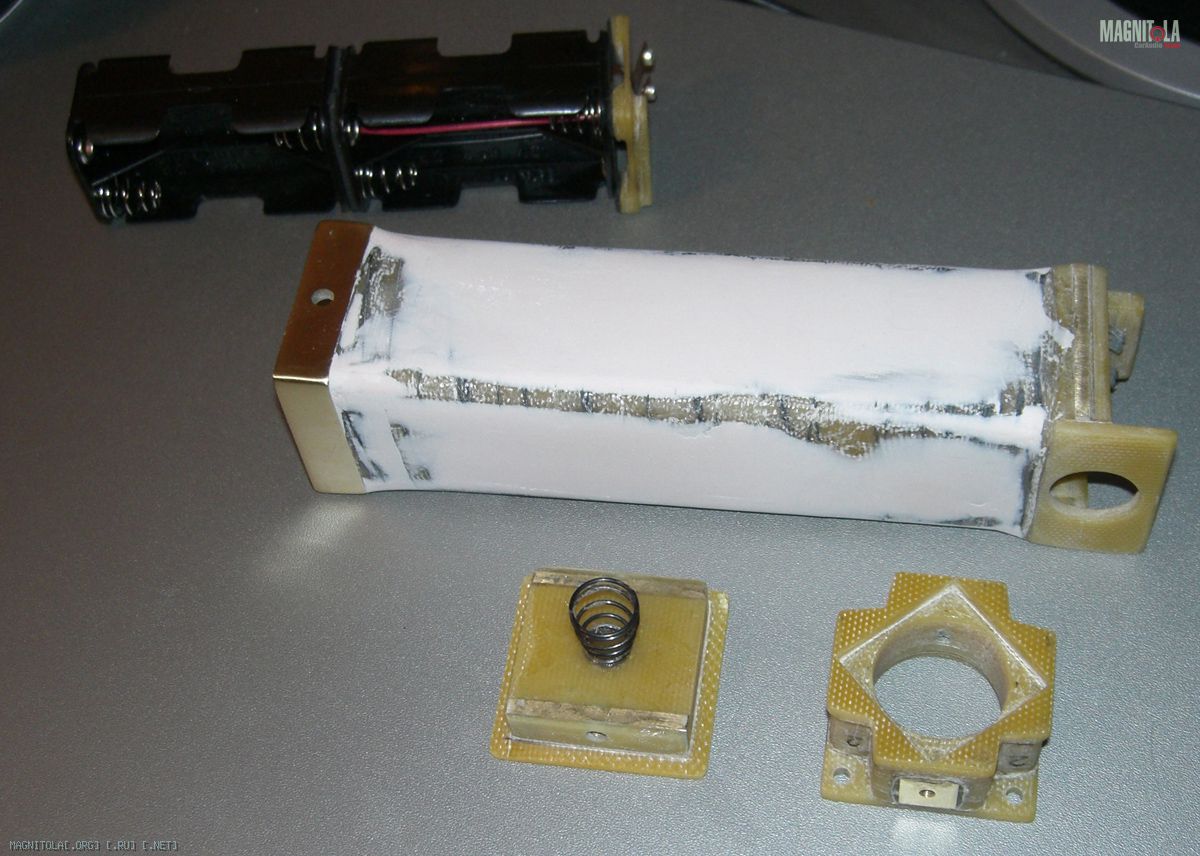

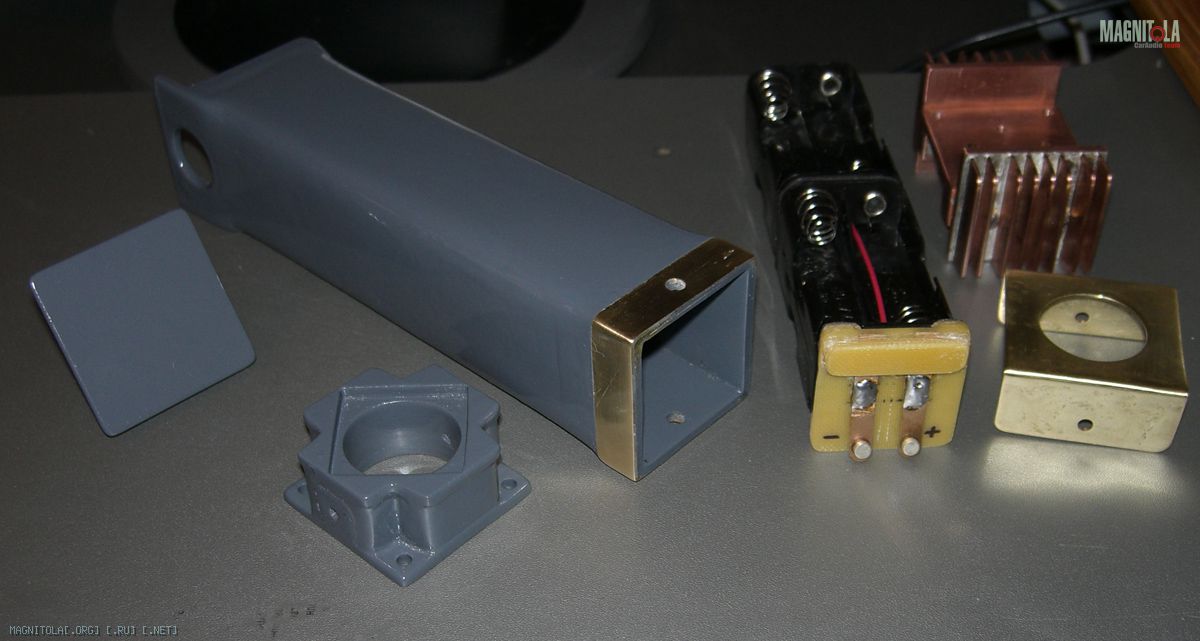

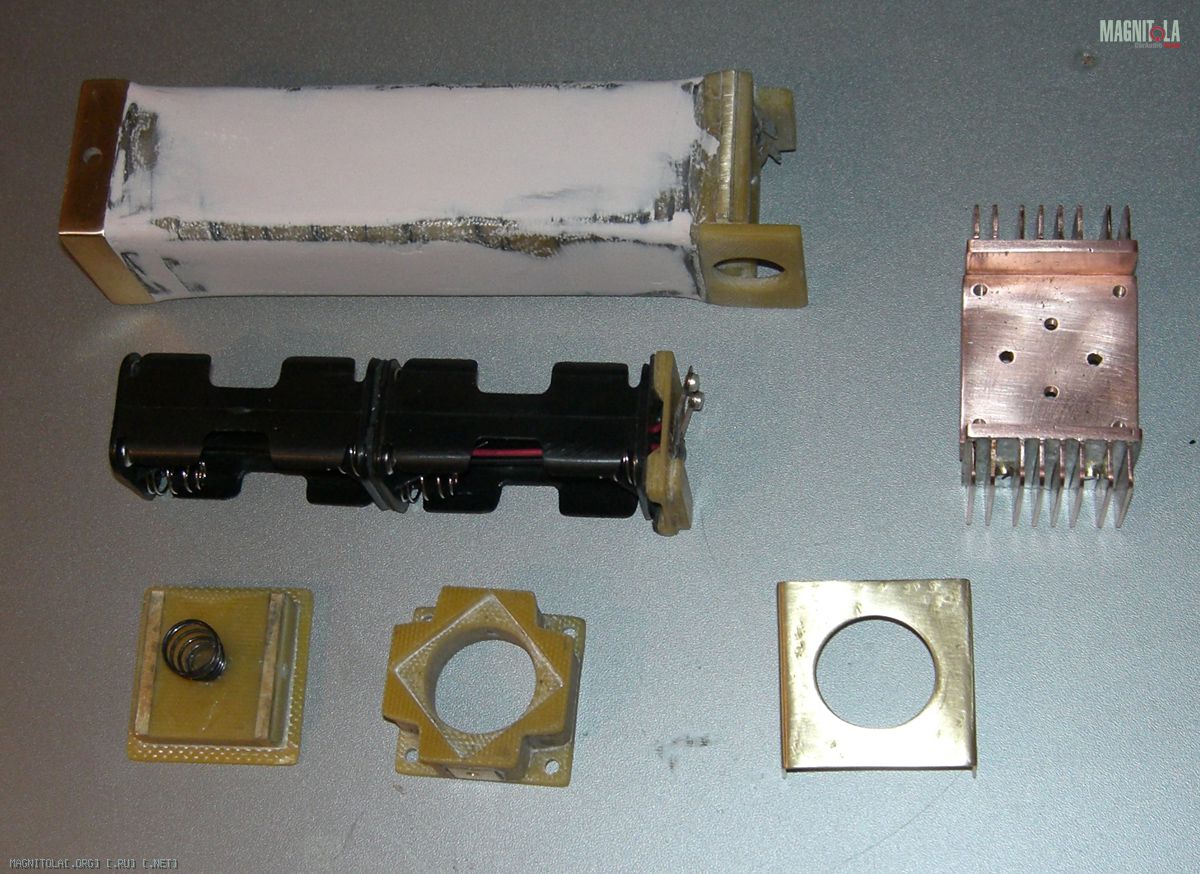

Итак окончательная конструкция, выравнивание шпатлевкой тонкой, подгонка по месту деталек.
Затем покраска и сборка.

Собрано на герметик конструкция в меру пыленепроницаемая.
Вид монстроидальный, вес аццкий, грамм 600-700.:laugh2:

Время работы на максимуме 5-6 часов,
в среднем режиме, 14-16 часов,
в экономичном больше 60,
в режиме стробоскопа и сос точно не знаю, примерно часов 10-12.

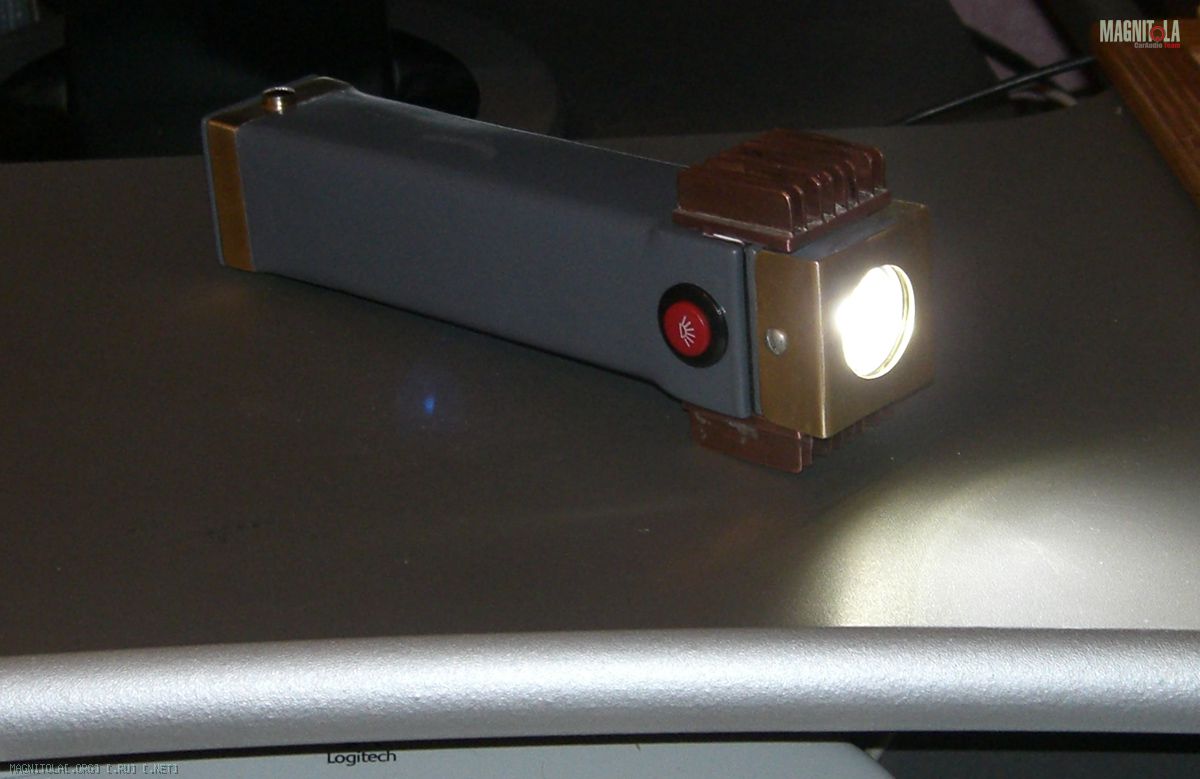

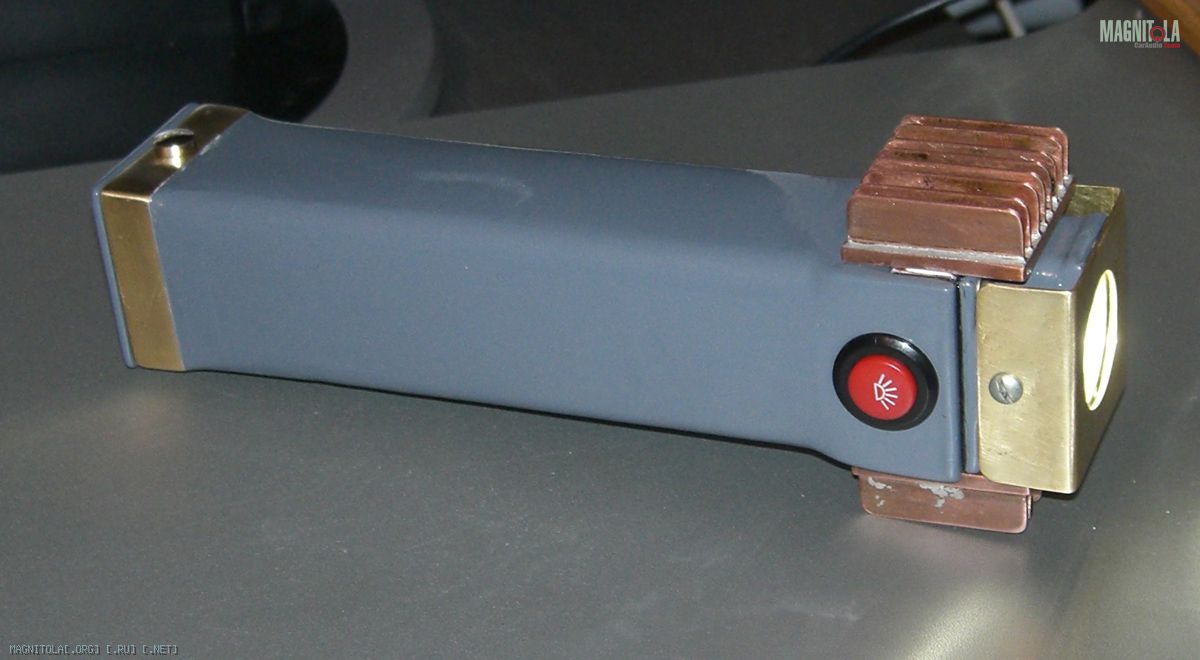

Вложение 223592Вложение 223602
Вложение 223594Вложение 223596
Вложение 223598Вложение 223600

Pit мою страсть начальство не разделяет,
хотя сами послали меня на семинар по мощным светодиодам и светодиодному освещению,
там я и попал в зависимость от них.:laugh2:
Сутки висели сил не было написать.
Завтра сниму видео в гараже темном, выложу вечером, увидите что это за аццкий сотона.

Световой поток порядка 400 люмен. аналог 40 ваттной лампе накаливания, примерно.
Метров на 80-100 светит.

Офигеть! Всегда был уверен в том, что наши русские "левши" из ничего могут сделать стоящую вещь!!!!

---------- Сообщение добавлено 06.05.2012 в 23:05 ----------

Цитата:

---

Сообщение от TwinTwin

мою страсть начальство не разделяет,
хотя сами послали меня на семинар по мощным светодиодам и светодиодному освещению

---

Вообще не понятна позиция начальства!

Цитата:

---

Сообщение от TwinTwin

Завтра сниму видео в гараже темном, выложу вечером, увидите что это за аццкий сотона.

---

Ждёмс! Попробуй обмануть и не выложить видео!!

Митрич Спасибо В-), представь что будет если мне токарный станок дать?:mosking:
Здесь использовался только сверлильный и напильники с тисками.

З.Ы. Выложу, только поздно, бессонная ночь вам гарантирована.:laugh2:

АцКаЯ конструкция.
Жду продолжения.
Сколько такой СвЕтОдИоД стоит?

ШАША Сам светодиод около 250,
драйвер - 140,
8 аккумов 800,
2 держателя для них порядка 80,
Итого: 1300.
Можно купить готовый, но они живут порядка 40-60 минут, а мой 5-6 часов протянет.
