Разработка микрофонного предусилителя
Магнитольцы, прошу помощи!
Делаю себе измерительный комплекс высокой точности :) Капсюль Брюль-Кьеровский за копейки купил. Внешняя звуковуха с фантомом на +48В есть. Вопрос в предусилителе.
Нарыл с помощью добрых людей старую схему предусилителя, который шел в комплекте с советскими шумомерами к этому капсюлю. Прибор маркируется ВШВ-003, предусилитель - ВПМ-101, капсбль М-101.
Вот схема
http://magnitola.org/members/82882-a...ture724034.png
И спецификация
http://magnitola.org/members/82882-a...ture724090.jpg
По схеме видно что питание у предусилителя на +200В.
У звуковухи выход +48В.
Собственно задача переделать схему на напряжение выхода звуковухи.
Сам разбираюсь в вопросе на ходу, собираю советы отовсюду :)
Головастые студенты посоветовали замоделировать схему, и на модели отлаживать пред.
Замоделировал.
http://magnitola.org/members/82882-a...ture724064.png
Нифига не работает :) запускаю на генераторе сигнал 500 Гц (вместо микрофона), на анализаторе (контакт выхода) ничего не происходит.
Прошу советов, как протестировать эту схему? Ничего не работает потому что в реальной жизни у микрофона сопротивление около 1ГОм, а в модели просто генератор?
Пока что просто разобраться как это работает :)
Создаю в Курилке, если будет результат может перенесут :)
Re: Разработка микрофонного предусилителя
берешь малошумящий опер и делаешь нужный КУ
Re: Разработка микрофонного предусилителя
Цитата:
Сообщение от
A!exT берешь малошумящий опер и делаешь нужный КУ
.... с полевиками на входе
Re: Разработка микрофонного предусилителя
а зачем полевики на входе? по сути без разницы какой вход, сейчас и биполяры в кристаллах работают с микротоками
Вложений: 1
Re: Разработка микрофонного предусилителя
С каскодным включением электрета:
Re: Разработка микрофонного предусилителя
Господа, я вашему участию безмерно рад, но я про резисторы и конденсаторы только вчера читать начал... Уровень понимания у меня как у школьника. Можете, пожалуйста, как-то более на пальцах? :)
2 Rover, спасибо, эта схема для любого конденсаторного микрофона годится? Опять же, смоделирую я ее, как мне с нее снять некие характеристики, которые при завышении резисторов (для +48В) нужно будет проконтролировать? Короче говоря, что и где мерить? Если не трудно
Re: Разработка микрофонного предусилителя
Цитата:
Сообщение от
raspic но я про резисторы и конденсаторы только вчера читать начал...
тогда BEHRINGER MICROPOWER PS400 за пару тыщ и не взрывай мозк. не понимая как, лучше этого на коленке не сделаешь
Re: Разработка микрофонного предусилителя
Цитата:
Сообщение от
raspic Делаю себе измерительный комплекс высокой точности :) Капсюль Брюль-Кьеровский за копейки купил. Внешняя звуковуха с фантомом на +48В есть. Вопрос в предусилителе.
в нете есть схемы на внутренности Беренжера ЕСМ-8000, можно по ним собрать.
Понимаю, что ИМХО, но я что-то начал сомневаться о необходимости "измерительного микрофона высокой точности" после вот этого:
Цитата:
- у меня есть микрофон Behringer и внешняя USB звуковуха М-Аудио, вроде замечательно все, но: микрофон очень сильно реагирует на все изменения в салоне, даже если чувствительность задавить. Поэтому, попробовал Панасоник 61, включенный напрямую в лаптоп, он дает практически такие же результаты, но менее чувствителен, так что нет необходимости в лишнем оборудовании.
http://magnitola.org/nashi-installya...ml#post2877650
как минимум, для измерений в полосе 20-20кГц простого WM61 хватает. Может неравномерность внутри полосы больше, но это для безэховой камеры, а не авто :)
Re: Разработка микрофонного предусилителя
Товарищи :)
Пожалуйста...
http://magnitola.org/members/82882-a...ture724236.jpg
... давайте попробуем все-таки решить именно эту задачу.
Причин много, достоверность 1" мембраны на НЧ, использование mic-а для измерения параметров динов, и практически полная готовность комплекса за исключением схемы предваря.
Я понимаю что старожилам моя темка мало интересна, но очень прошу, если нужно добавить операционный усилитель, пожалуйста, применительно к данной схеме, хотя бы в общем - какая у него роль? Если каскад из них, тоже, почему каскад? Остальное я нагуглю, почитаю, разберусь. Немножко более развернуто, я цены не будет вашим советам.
По поводу оперов.
Правильно я понимаю, что схема будет работать при подаче +48В и так, но из-за меньшего U будет маленький КУ, и, т.к. зависимость КУ от U нелинейная, верить данным нельзя? И потому мы добавляем опер в определенный участок цепи (я нуб, конечно не знаю в какой), он усиливает сигнал? питание? +48В до уровня который был на +200В?
И почему каскад?
Со всем уважением.
Вложений: 1
Re: Разработка микрофонного предусилителя

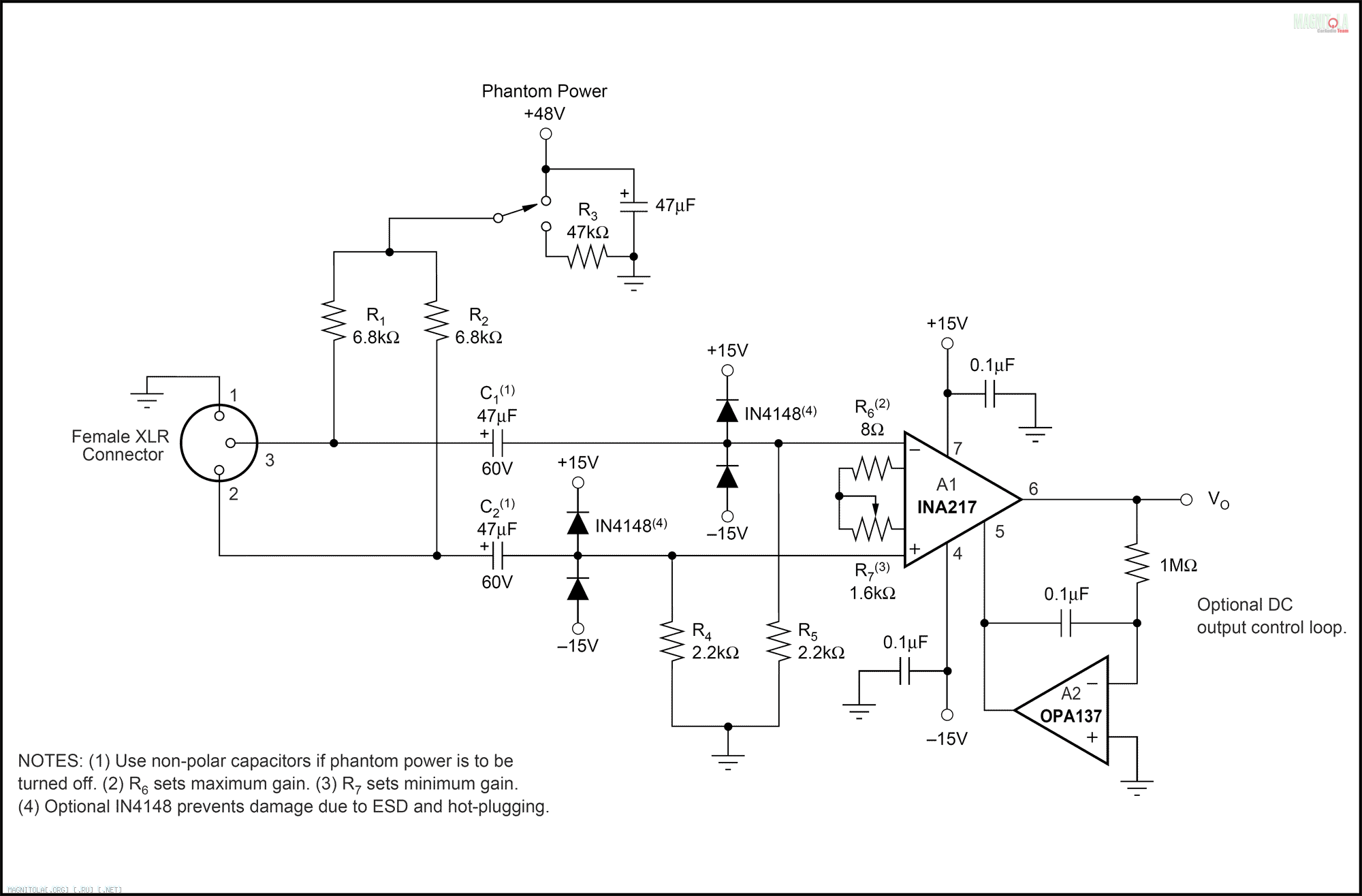

фантомное питание - по сути только поляризация, от него обычно ничего не запитывают
примерно так это выглядит:
Вложение 724238
