Процеусь "по-китайски", Sennuopu DP-X10

Качество изготовления корпуса, платы, сама сборка, ну прям очень понравились, ПДУ выполнен из плохенького пластика, дисплей средненький. Встроенный плеер воспроизводит вавки, "помнит" крайнюю песню, процессор запоминает уровни громкости по всем источникам, ПДУ позволяет регулировать громкость, переключать треки, "пауза - воспроизведение" на встроенном плеере, выбирать любой из 6 пресетов, хранящих настройки. ВЧ резковаты и с "металлическим" оттенком, середина немного придушена и какая-то "синтетическая", сценка - плосковата...
Вложение 1341585 Вложение 1341587 Вложение 1341589 Вложение 1341591
Увидел в нете, что люди делают доработки и есть улучшения, решил попробовать... Самая большая трудность, возникла из-за того, что в моей, более свежей реализации железа, верхняя плата была не на разъёмах, позволявших её легко и быстро снимать, а на впаянных с обоих сторон "гребёнках... выручила только паяльная станция и то, что качество печатной платы и маски, на очень высоком уровне.
Вложение 1341593 Вложение 1341595 Вложение 1341597
Делал из того, что было в наличии: ОУ - AD8066, конденсаторы: Nichicon серий FW, PW и Elna Silmic 2, всё видно на фото. Встроенный УМ TDA7851L, за ненадобностью, уложил "спать" (соединив каплей припоя 2-ю и 4-ю ножки). Погрел и подключил дома, прирост в звучании, несмотря на небольшие доработки, очень большой, для повседнева, прям с лихвой. Оптика, играет получше встроенного плеера (но и он неплох), BT - кака, только A2DP. На очереди "пересвет" ПДУ в тон штатной подсветке салона.

и все это , отметьте, за 11 т.р. в базе (без твика)

Подскажите пжл.
У этого проца есть контакт ACC и есть REM.
от АСС включается он сам, а REM это что бы например этот проц управлял включением чего либо, внешнего усилителя например.
Я правильно думаю?

Цитата:

---

Сообщение от Mакс

Подскажите пжл.
У этого проца есть контакт ACC и есть REM.
от АСС включается он сам, а REM это что бы например этот проц управлял включением чего либо, внешнего усилителя например.
Я правильно думаю?

---

Да.

Тоже хочу доработать данное устройство.
А я правильно понял, что сигнал на встроенный УМ не проходит через ОУ, т.е. если я использую встроенный УМ, то ОУ на этих каналах менять не имеет смысла.
Остается заменить межкаскадные пленочные на получше и доработать питание встроенного УМ.

Да. Сигнал на УМ проходит мимо ОУ. Он "дублируется" с двумя ОУ которые дальше от разъемов RCA(каналы 1-4). Там помимо замены конденсаторов, описанных в этой теме желательно поменять конденсаторы после стабилизаторов, которые питают непосредственно сам процессор и ЦАПы. Если будут использоваться внешние усилители, то и произвести замену конденсаторов по питанию ОУ. Конденсатор питания микросхемы блютус можно не менять, никакого прихода не будет.

Цитата:

---

Сообщение от Senya

Да. Сигнал на УМ проходит мимо ОУ. Он "дублируется" с двумя ОУ которые дальше от разъемов RCA(каналы 1-4). Там помимо замены конденсаторов, описанных в этой теме желательно поменять конденсаторы после стабилизаторов, которые питают непосредственно сам процессор и ЦАПы. Если будут использоваться внешние усилители, то и произвести замену конденсаторов по питанию ОУ. Конденсатор питания микросхемы блютус можно не менять, никакого прихода не будет.

---

А можете на фото указать, где?
В планах использовать встроенный усилитель, и через линейные выходы - на миды и саб. Оптика.
Сколько ОУ готовить? И где они расположены? На основной плате ОУ в корпусе SOIC8, а на маленькой в каком корпусе?
Как я понял: на малой плате меняем конденсаторы 8шт на пути сигнала, на основной плате меняем 4 пленочных на пути сигнала (на хорошие, в номинал или чуть выше), на основной плате два ОУ на линейные выходы каналов 5, 6, 7 и 8.
Вложение 1353319
Судя по отзыву на Али, встроенный усил запитан от повышающего ПН, и это плохо сказывается на звуке. Кто-то разбирался, дорабатывал?
Есть ли смысл повышать напряжение питания ОУ? Если там 5В, то возможно конденсаторы будут 6.3-10В, опасно...
Я правильно понимаю, что двухполярного питания в устройстве нет, всё на однополярном?

---------- Сообщение добавлено 02.04.2022 в 12:00 ----------

Цитата:

---

Сообщение от Mакс

Тоже хочу доработать данное устройство.

---

Удалось? Что сделали, как результат?

Цитата:

---

Сообщение от dyno

А можете на фото указать, где?
В планах использовать встроенный усилитель, и через линейные выходы - на миды и саб. Оптика.
Сколько ОУ готовить? И где они расположены? На основной плате ОУ в корпусе SOIC8, а на маленькой в каком корпусе?
Как я понял: на малой плате меняем конденсаторы 8шт на пути сигнала, на основной плате меняем 4 пленочных на пути сигнала (на хорошие, в номинал или чуть выше), на основной плате два ОУ на линейные выходы каналов 5, 6, 7 и 8.Судя по отзыву на Али, встроенный усил запитан от повышающего ПН, и это плохо сказывается на звуке. Кто-то разбирался, дорабатывал?
Есть ли смысл повышать напряжение питания ОУ? Если там 5В, то возможно конденсаторы будут 6.3-10В, опасно...
Я правильно понимаю, что двухполярного питания в устройстве нет, всё на однополярном?

---

По слаботочному питанию:
НА фото обвел красным конденсаторы которые необходимо поменять на полимеры, я увеличивал емкость в 2-3 раза. собирал из того, что было в наличии.
Синим обведены конденсаторы, которые необходимо поменять на что то типа "аудио", это питание самих ОУ.

В каком порядке ОУ расположены не помню, там мультиметром легко прозвонить. Нас интересует ряд из 4 штук на основной плате.
На маленькой плате никакие микросхемы менять не надо. там АЦП и ЦАП стоят только, если не ошибаюсь.
Про питание микросхемы УМ не подскажу, как влияет поднятие напряжения, не было интересно, я планировал его использовать на тыловую акустику. Цели выжать из него максимум не стояло Но видится, что вырезать этот повышающий преобразователь труда не составит.

Вложение 1353345

Senya, спасибо.
Да, скорее всего вырезать придётся ПН, если он задействован только на усилитель. Поднятие напряжения сказывается положительно в целом, но вот качество питания всё портит... Мощи хватит и от бортовой сети, а ПН такого типа не дает гальваноразвязки, так что...
Схема скорее всего такая:
Вложение 1353347
Выпаять диод и транзистор, вместо диода перемычку. Дроссель пригодится :)
Выжимать из него планируется качество, а не мощность. У Воронцова он таскал полочники 8-омные, уж на СЧ и ВЧ поканально хватить должно даже от 14.4В.

Так всё-таки на выходных ОУ двухполярное +-5В? Судя по одиночным конденсаторам на малой плате таки однополярнное.

Цитата:

---

Сообщение от dyno

Senya, спасибо.
Да, скорее всего вырезать придётся ПН, если он задействован только на усилитель. Поднятие напряжения сказывается положительно в целом, но вот качество питания всё портит... Мощи хватит и от бортовой сети, а ПН такого типа не дает гальваноразвязки, так что...
Схема скорее всего такая:
Вложение 1353347
Выпаять диод и транзистор, вместо диода перемычку. Дроссель пригодится :)
Выжимать из него планируется качество, а не мощность. У Воронцова он таскал полочники 8-омные, уж на СЧ и ВЧ поканально хватить должно даже от 14.4В.

Так всё-таки на выходных ОУ двухполярное +-5В? Судя по одиночным конденсаторам на малой плате таки однополярнное.

---

Нет, питание, насколько помню, двухполярное. Но как то сильно странно реализованное. На драйве кто то даже описывал как там китайцы сделали.

Когда 2-полярное, емкости идут парами. Вот на основной плате да, возле RCA пара крупных электролитов, и возле плёночного рядка пара smd. Значит скорее всего так и есть.
А на верхней плате - поштучно. Там и ЦАП заявлен с питанием однополярным, возможно и микроконтроллеры тоже.

Цитата:

---

Сообщение от dyno

Когда 2-полярное, емкости идут парами. Вот на основной плате да, возле RCA пара крупных электролитов, и возле плёночного рядка пара smd. Значит скорее всего так и есть.
А на верхней плате - поштучно. Там и ЦАП заявлен с питанием однополярным, возможно и микроконтроллеры тоже.

---

Там двойное питание +5 и +3,3 на цифровой части.
Если ничего не забыл то там питание +5 приходит на верхний конденсатор, который около ряда разделительных, два других это +3,3.
На основной плате два конденсатора, около ряда пленочных, это как раз конденсаторы питания +-5(они даже стоят разными сторонами). Третий конденсатор, который я обвел синим - это +5 перед стабилизатором +3,3(АМС1117, вроде), после стабилизатора еще один конденсатор +3,3, от которого питание уходит на субплату, и вроде, на блютус. Около блютус еще один конденсатор(я его не обводил на фотке), который стоит после развязывающего диода.

Да, так и есть, похоже. Нашел в комментах на драйве более подробное описание:

Цитата:

---

Питание всего этого вообще "круто" реализовано инвертор на EUP3482 формирует нестабилизированные +5.2в(даже тут киты не стали париться и просто воткнули резистор в оос на 47к 5% вместо требуемого 44.2к 1%
Далее к выходу подключен инвертор отрицательного напряжения(нонейм, идентифицировать я не смог).От этих +5.2в питается вся электроника(операционники по + плечу, дсп через AMS 1117 на 3.3в, ацп со стороны аналогового питания и через стабилитрон на 3.3-3.5в реализовано питание его цифровой стороны, цап, через развязывающий диод(на котором напряжение падает на 0.7в), далее запитываются микросхема блютус, порт юсб для подключения флешек или телефона, оптика.Ну на инвертор отрицательного напряжения питает минусовое плечо 4 микросхем аналогового выхода и высокоуровневого входа.
Для питания встроенного усилителя на TDA сделан ещё один импульсный преобразователь на UC2843+силовой мосфет+диодная сборка Шоттки.Он формирует 20 в питание микры унч.Обвязка унч по перегреву сделана на

---

По логике нужно бы еще емкость на ноги питания USB повесить, там же и оптоглаз.

ЦАПы вон как заморочился чел. :)

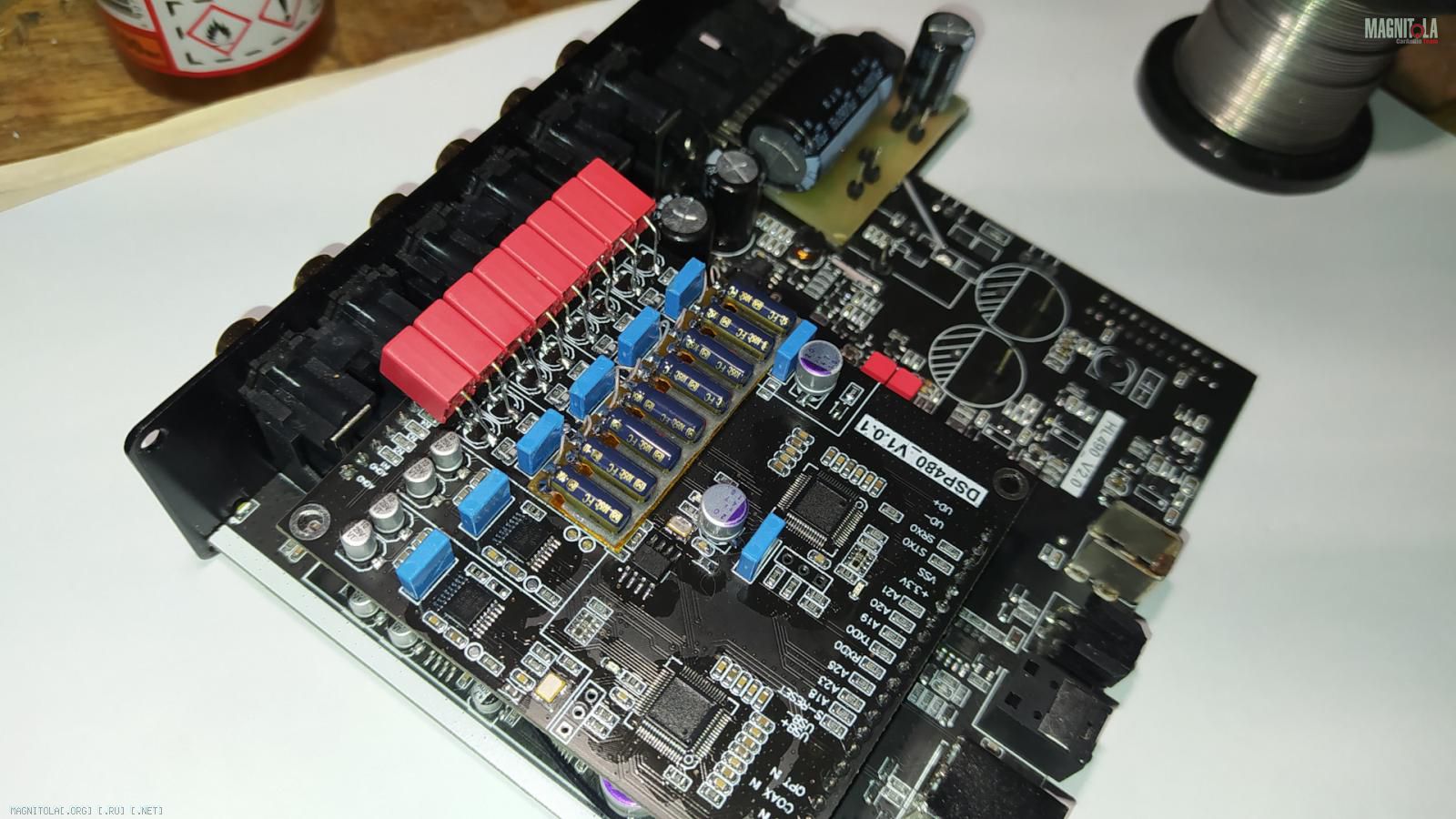

Вложение 1353349
Не совсем понятно, что он навернул, но разделительные я б тоже на пленку 3,3мкФ заменил, а не на электролиты (хотя в даташите именно полярный конденсатор 3,3мкФ указан). А то меняют штатные 47мкФ на тот же номинал, мне кажется это ошибочным.
ЗЫ Сегодня мой приедет, самое главное, чтоб плата верхняя была съемная, иначе вряд ли буду её выпаивать... Но это помешает только ОУ заменить на НЧ каналы. Ну и емкости мелкие на двухполярке, к сожалению.

Цитата:

---

Сообщение от dyno

Да, так и есть, похоже. Нашел в комментах на драйве более подробное описание:


По логике нужно бы еще емкость на ноги питания USB повесить, там же и оптоглаз.

ЦАПы вон как заморочился чел. :)

Вложение 1353349
Не совсем понятно, что он навернул, но разделительные я б тоже на пленку 3,3мкФ заменил, а не на электролиты (хотя в даташите именно полярный конденсатор 3,3мкФ указан). А то меняют штатные 47мкФ на тот же номинал, мне кажется это ошибочным.
ЗЫ Сегодня мой приедет, самое главное, чтоб плата верхняя была съемная, иначе вряд ли буду её выпаивать... Но это помешает только ОУ заменить на НЧ каналы. Ну и емкости мелкие на двухполярке, к сожалению.

---

Да, про это описание я и говорил. Он там питание еще знатно перелопатил. Но, то, что сделал он дороговато выходит, и не факт, что оправдано.
Плата съемная вряд ли будет. Я с штатной "гребенкой", не разборной не морочился - откусил ноги и по одному "пину" отпаял, потом заменил гребенку на разъемную, они копейки стоят даже в розницу.

Цитата:

---

Сообщение от Senya

Я с штатной "гребенкой", не разборной не морочился - откусил ноги и по одному "пину" отпаял, потом заменил гребенку на разъемную, они копейки стоят даже в розницу.

---

Видимо так и придётся делать. Свой вчера через дырочки рассматривал, плата ревизии V2.2, и гребенки запаяны намертво... Может есть ссылка на гребенку, там шаг 2.54 https://belchip.by/product/?selected_product=43285 ?? Их там две, 16 и 20 пин.Так понимаю, если откусить ноги ближе к основной плате, то на малой плате можно гребенку не перепаивать, а только на основной впаять "маму"? Или вилку тоже менять https://belchip.by/product/?selected_product=18921

1 - UC2843B - PWM-контроллер преобразователя питания TDA
2, 3 и 4 - LM358 - операционник, для чего?
Один вполне возможно для повышающего преобразователя? Цепи регулирования и защиты?

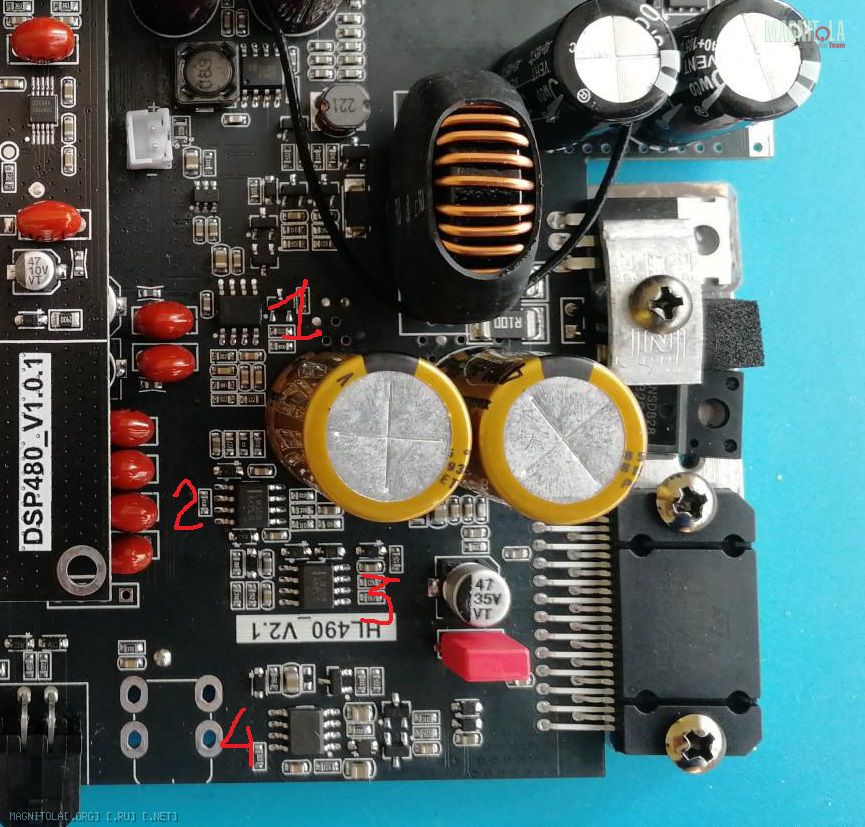

Вложение 1353361

Вопрос как правильно остановить это преобразователь? Выпаиванием транзистора и диода видимо не обойтись, придется выпаять и UC2843B? Или просто приподнять ей 7 ногу Vcc?

Включил сегодня послушать встроенный усил. Использовал колонки MinX Min10 8Ом и Твитеры AMT8 8Ом (через 2.2мкФ на всякий случай). Поканально, колонки от Фронта, твитеры от Тыла. Кто-то говорил, что там разная мощность, но ХЗ с чего бы так было.
Задействовал фильтры Линквица 12Дб на колонки 150Гц и твитеры 9500Гц. То есть максимально имитирую автоинсталл.

Тоналка конечно так себе, надеюсь после доработок станет лучше.
Думаю, влияет и задранное до 20В питание (в даташите на 7851L максимум указан в 18В), как и ПН в целом.
Напрягает и то, что на пульте 15 единиц - и это уже громко, а всего там 35 единиц... Может где-то настраивается общее усиление? Иначе придется поставить резисторы на сигнал перед конденсаторами 0.1мкФ. Хочется на комфортной громкости видеть на пульте 28-30 единиц.

Вот и мой

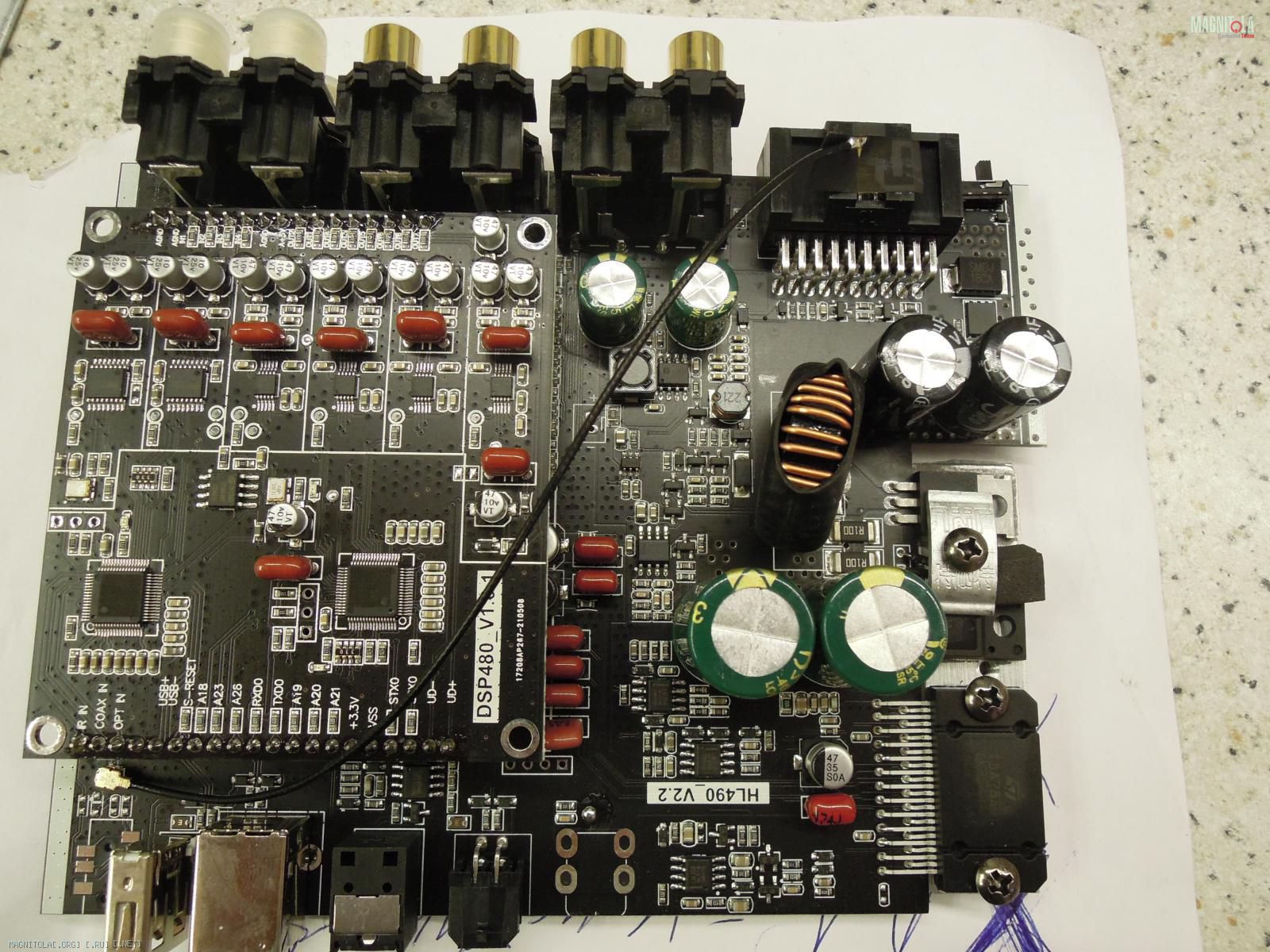

Вложение 1353435

Из наблюдений:
1 Питание встроенного усилителя 18.3В после диода, при любом питающем 12.3-14.4В
2 Разделительные по входу усилителя 0.22мкФ
3 Крупные электролиты возле разъемов RCA не по питанию +-5В. Тот что ближе к малой плате - по 5.6В (видимо с него идет на малую плату), тот что ближе к входному разъему - 13.8В (видимо питает обвязку ПН и встроенного усилителя).
4 В ПН транзистор VBM1606 и диодная сборка NSD828 B2045G, там же прижат термодатчик к радиатору.


Питание реализовано как-то так: исходное идёт на Р3482, которая вместе с квадратным дросселем рядом выдает 5,6В, их фильтрует электролит 470/25 который ближе к малой плате, оттуда 5.6В идет на малую плату, где ещё одна емкость SMD 47/10В и далее на ЦАП, потом преобразуется в 3,3В и там же ещё два электролита по 47/10В. Так же на основной плате 5,6В идёт на SGM3204 шестиногую, где преобразуется в -5.6В, и далее это двухполярное идёт на выходные операционники через емкости 100/16В рядом стоящие (и рядом два пленочных 0.1/100В).

Разобрался и с ПН. Драйвер 2843В (это UC2843B) отключил, откусив 7 ногу Vcc. Теперь на встроенный усил поступает входное напряжение, за минусом падения на диодной сборке 0.3В, то есть напрямую, через это же большой дроссель и диодную сборку, имеем фильтр C-L-R-C. По результатам непродолжительного прослушивания (не стал одевать в корпус, буду менять емкости) звучание стало более комфортным. Но громкость практически сохранилась, буду пробовать резисторы по входу в усилитель. Ибо на пульте 15 единиц, СЧ и ВЧ орут, а линейный выход очень тихо при этом...

Первый этап

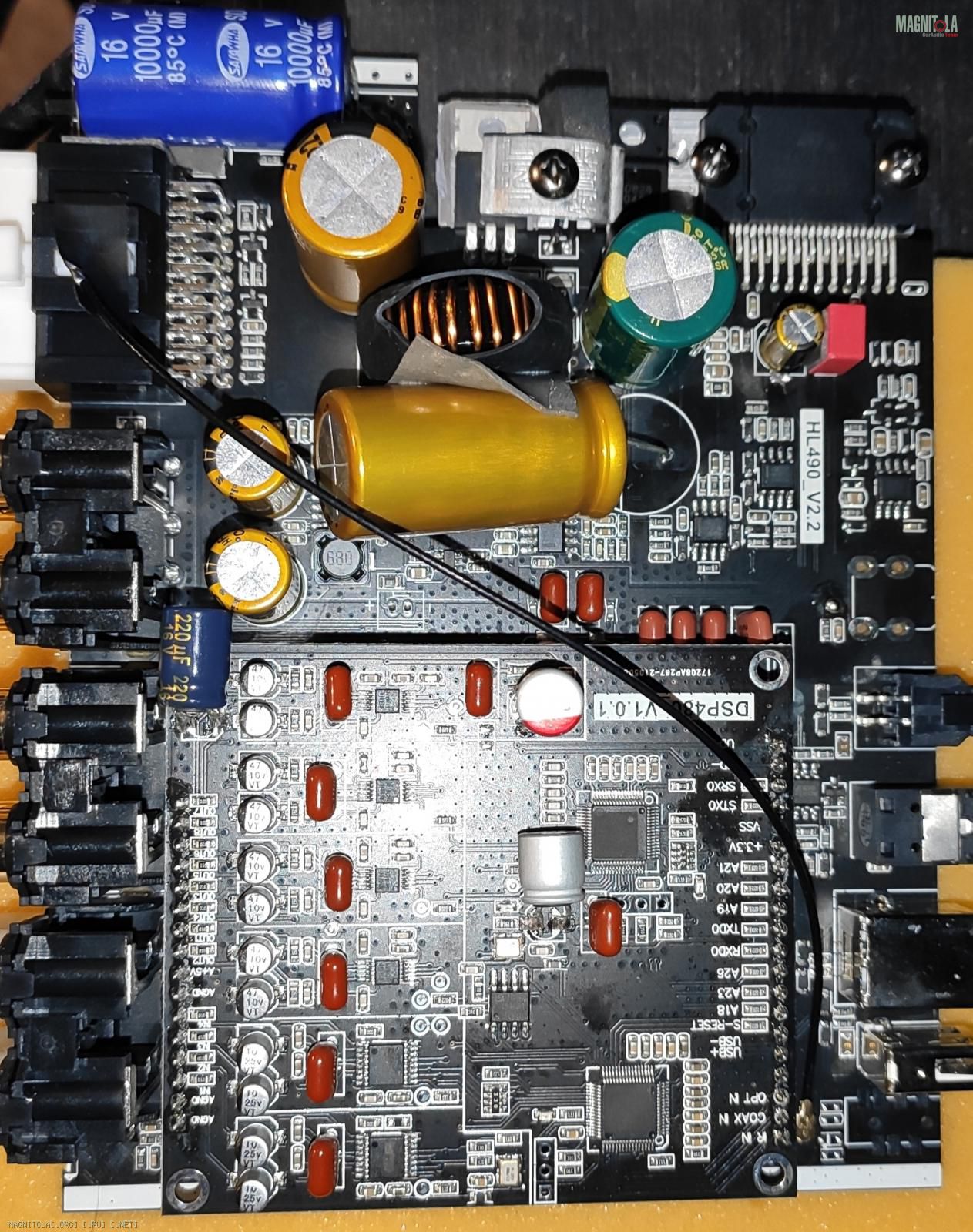

Вложение 1353437

Выхлоп ЦАП и путь сигнала на встроенный усил. Кетайцы даже тут умудрились мимо даташита пойти... Жалко было резистор 10К добавить и менее емкий конденсатор?

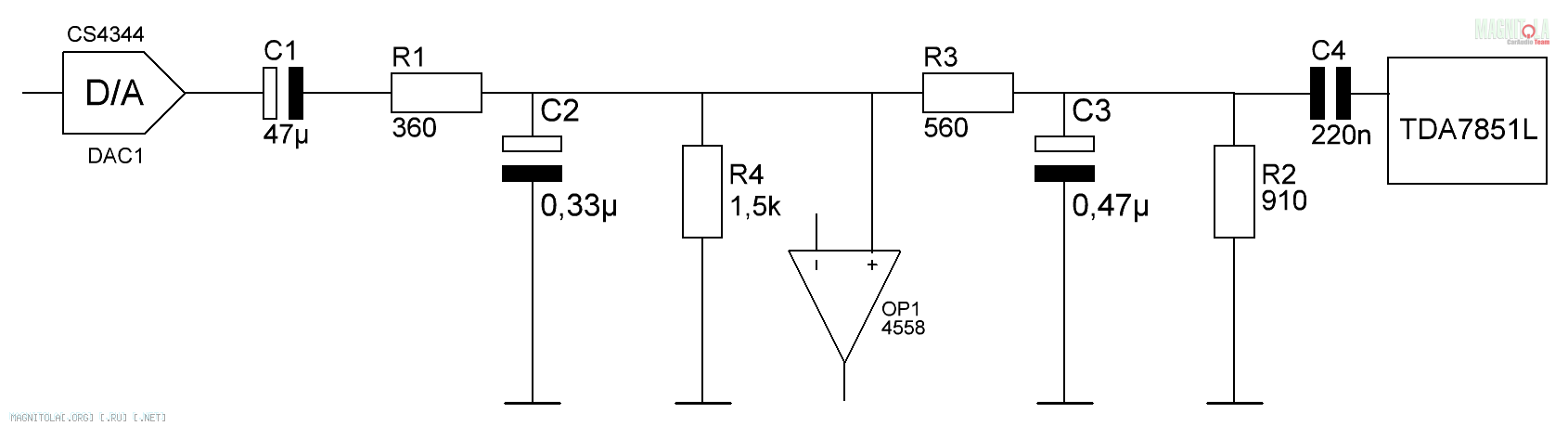

Вложение 1353439

Пробовал на замену разделительной плёнке 4шт на встроенный усь разные конденсаторы. Из того, что было под рукой.
1 Wima MKP4 0,1/250 - ровное и тусклое звучание, не понравился... Плюс шепелявят шипящие. Не ожидал, если честно. Оригинал, куплены в проверенном месте.
2 К73-11 0,1/250 - очень душевно спели на СЧ, но вот ВЧ грубые и выпирают, и бас немного рыхлый.
3 Полипропилен фольговый 0,039/400 - очень неплохо во всём диапазоне, кроме наверное НЧ (сказывается номинал видимо), особенно ВЧ понравились. Туда скорее всего и поставлю.
4 МБМ 0,1/160 - тёплый ламповый звук, оч комфортный, само то для этого устройства, если б был 0,22 то оставил бы на СЧ, но боюсь НЧ будут не очень, поэтому нет.
5 Полипропилен фольговый 0,22/63 - чуть ярче чем МБМ, что в машине наверное хорошо, чтоб не уснуть, в остальном так же комфортен, но ВЧ чуть хуже, чем у 0,039/400, на СЧ поставлю.

Послушаю ещё, нет ли утомляемости. Ну и грядёт замена разделительного 47/10 возле ЦАП, на Wima 3.3/50, возможно что-то изменится.

Цитата:

---

Сообщение от dyno

Послушаю ещё, нет ли утомляемости.

---

Послушал с п.5 подольше. Есть эффект какой-то, немного закладывает уши со временем. Наверное искажения пролазят, и усилитель в возбуде, ХЗ короче. Поставил обратно МБМ - всё намного лучше. Источник - по оптике.
По моему скромному мнению - не оч хорошо реализован постфильтр ЦАП, пролазят артефакты и идёт возбуд усилителя. Вроде как с USB нет такого. А конденсатор типа МБМ на ВЧ имеет завал, вот и выступает в роли постфильтра дополнительного. Могу конечно ошибаться, но есть смысл оставить МБМ на СЧ.

Может ещё согласование оптики с приёмником не удачное. Там вообще сигнал с оптики заведен на пин coax платы, ХЗ на сколько это верно (может просто опечатка).

---------- Сообщение добавлено 23.04.2022 в 19:05 ----------

Подкинул сегодня шестой вариант плёнки в качестве разделительного. Купил за компанию у человека, вместе с нужными электролитами. Даже названия не знал, но Гугл в помощь.
6 0.091uF 63V MKP416 Vishay BC оказалась, серого цвета. Сыграла на удивление ровно, без шепелявости, очень деликатно на ВЧ, даже не ожидал. Теперь основной претендент, ибо их есть 4шт, на СЧ и ВЧ, а вот купленные МБМ 0.25/160В оказались совсем никакие, по несколько ом ESR... Даже не стал ставить... Найду ли ещё пару к моим 0.1/160 - вопрос.

Цитата:

---

Сообщение от dyno

МБМ 0.25/160В оказались совсем никакие, по несколько ом ESR... Даже не стал ставить...

---

Ложная тревога, это же не электролиты. У них это в пределах нормы, да и для разделительных не страшно (особенно если нет там импульсного ПН), буду пробовать.

7 К73-16 0,1/160 - тоже неплохо справились, но суховато и аналитично.

Пришел к выводу что в полную полосу 0.1 там маловато, нужно от 0.22 (в стоке 0.22). Поставил МБМ 0.22, но по измерениям они скорее 0.33. На СЧ ещё лучше вышло, низ стал лучше. Ну а на ВЧ пойдут и 0.1 и даже меньше.

Да, забыл уточнить, что пробовал два варианта коррекции громкости:
1 Поканальные гейны -15, на пульте 25.
2 Поканальные гейны -6, на пульте 15
Звучание в принципе показалось идентичным, что несколько развязывает руки.
Тестирую сейчас через встроенный усилитель на мини-мониторах Крылова, треки с вокалом и попсой, немного рока (то, что обычно играет в машине), чтоб понять, сгодится на СЧ и ВЧ такой вариант или нет. Питание от АКБ. Цифровой оптический вход. Так же пробовал SSD 256Гб в боксе USB 3.0, работает без проблем.

Сейчас попробую в ЦАП заменить разделительный на Elna RFS - Silmic II 4,7мкФ 50В (меньшего номинала не нашел), ну и на землю кину 10К резистор, как в даташите на CS4344.

ЗЫ На малой плате заменил электролиты: в питании цифры оба на полимерные 100мкФ 6,3В, в питании ЦАП - Panasonic FC 220мкФ 16В.

---------- Сообщение добавлено 29.04.2022 в 23:02 ----------

Сегодня опробовал и USB-audio. Подключил к транспорту на ВВВ с прошивкой Pure. Проц определился и заиграл. Использовал BubbleUPNP для стрима. Даже громкость регулируется, если играть через АРрендерер. Пришел к выводу, что имеется проблема цифрового клиппинга. Некоторые треки (которые видимо имеют высокий уровень громкости в цифре) дают искажения, хорошо слышимые в нижней середине. Делаю в цифре уровень громкости ниже, и эти треки играют без искажений. По оптике такая же картина.
Например https://disk.yandex.ru/d/KwLOWaS1LA3wgw
Может проблема только моего экземпляра, ХЗ. Попробовать бы перепрошить его, плата маленькая вроде у всех одинаковая, должна подойти прошивка, что в сети гуляет.
Но надо ещё на другой акустике бы проверить, на шириках, а то мониторы мои имеют приличную катушку на мидбасовом фильтре, может усилок с ней не справляется.

Продолжил опыты. Сигнал пускаю через USB-audio.
1 Убрал после ЦАП электролит 47/10В, поставил Elna Silmic II 4,7/50в и даташитный резистор 10К. При первом включении отметил легкое усиление шипящих, но в целом большой разницы не отметил.
2 Убрал Elna и резистор. Поставил 47/25В Nichicon Muse ES. Не очень понравилось, может нужно дольше греть было, слушал минут 30.
3 Убрал ES, поставил Elna Silmic II 4,7/50в без резистора. В принципе получилось неплохо (звезд с неба не хватает, слушать можно длительно). Вместе с пленкой 0.091uF 63V MKP416 Vishay BC перед ТДА пока так и слушаю. МБМ не оч хочется ставить, учитывая их возраст и уличные условия температуры в авто. Звучание получилось комфортное, в то же время без выпирающих ВЧ, низы немного сглажены, но это скорее от номинала плёнки. Попробую на СЧ запараллелить 2шт.

Прихожу к выводу, что не так уж и тупы инженеры, имея на руках даташиты они пошли своим путём. Но в погоне за повышением уровня сигнала и унификацией комплектухи видимо зря завысили номинал конденсатора после ЦАПа. Почему то кажется, что в нём всё дело. Плёнка 3.2мкФ пока не приехала, будет интересен эффект от неё. По паспорту ТДА может принимать до 8В, вряд ли там столько после ЦАП.

Пока получается, что можно остановится на замене электролитов и плёнки в каналах 1-4, остальное справится и в стоке. Но возможно электролиты придется заменить все.

Послушав дольше, выявил, что на верхней середине как-то жестко и грубо играет, хорошо слышно на женском вокале, и ВЧ мутноваты. Возможно, более длительный прогрев нужен электролитам, или их оригинальность под вопросом, но проблема есть.
Взял имеющуюся пленку Wima 2,2/63В вместо Elnа, и всё стало намного лучше, так что видимо 3,3мкФ плёнки тут по даташиту и нужны (хотя в даташите указан полярный конденсатор). Жду посылку с плёнкой.
Так же приехали из Кетая коннекторы (для проца и ISO), буду паять свой кабель, штатный для моего инсталла очень длинный и много лишних проводов.
Вложение 1353797

PS Есть ещё мысль попробовать полимерные конденсаторы в качестве разделительных, они при малых габаритах имеют низкий ESR. типа таких ECASD61B476M020K
Вложение 1353799
https://www.chipdip.by/product/ecasd61b476m020k

Купил парочку полимерных на тест. К сожалению, выбора по наличию не оказалось, пришлось брать 10/16В у которых ESR 0,06Ом. По звуку понравились, наверное даже больше плёнки. В силу ёмкости может низ не совсем хорош, но в остальном всё ровно. При их габаритах могут выручить в некоторых местах. Закажу наверное парочку 47/12,5В как золотую середину, там ESR 0,02Ом. Если зайдут, докуплю ещё 4шт, а 10/16В пойдут на ВЧ. Но после сравнения с плёнкой 3,3мкФ конечно.

Привет! У кого-нибудь было с этим процессором такое, меняет левые и правые каналы местами? А именно, поворачиваешь ключ в машине и понимаешь, что со звуком что-то не так. Крутишь баланс на магнитоле и все становится ясно. Причем бывает фронт путает а бывает тыл. Если подключить программу (хоть на Win, хоть на Android), там всё в норме.
Лечится только отключением питания. Думаю прошить заводской прошивкой, но особо не надеюсь что проблема решится.
P.S. Еще никак не могу побороть свист от работы генератора (вход хоть по низкому уровню, хоть по высокому). Подключаю усилитель kenwood напрямую к магнитоле - свиста нет, стоит включить между ними этот процессор - появляется свист. Питание и массу пробовал брать с разных мест. Тюльпаны всего 30см, пробовал 2 вида самодельных и кучу заводских. Есть мысль отключить встроенный преобразователь напряжения на входе...

Я бы блютузное подключение для настройки не использовал. Только проводом к компу.
Про каналы были жалобы. Прошивка гуляет одна и та же, но попробовать наверное стоит.

Поставил сегодня плёнку WIMA 3,3мкФ 50В. Первое впечатление ожидаемо - всё ровно и чисто, претензий нет. Можно смело ставить. Можно было поиграться и на разные полосы ставить более понравившиеся конденсаторы, но это всё вкусовщина и требует длительного выслушивания. Мелкие полимерные тут очень удобны, но уж больно дорогие, если брать большой емкости, а на НЧ как раз такие и нужно. Не в коня корм кмк. Занимался этим только в ожидании плёнки. Да и не сторонник такого. В домашке на всю полосу ещё можно поперебирать, а по полосам - не. Поставлю все одинаковые.
Погоняю ещё, если уши не отринут, то буду собирать в кучу.
Вложение 1354485

Начал сборку.
1 До питания ОУ добрался без снятия верхней платы. Выкорчевал электролиты 100/16В на их место поставил Panasonic FC 220/16В, плёнку 0,1/100В заменил на 1/63В металлопленочный.
2 Разделительные перед микросхемой усилителя заменил на 0,091/63В Vishay BC в каналах 1 и 2, и на такую же сдвоенную 0,182 в каналах 3 и 4.

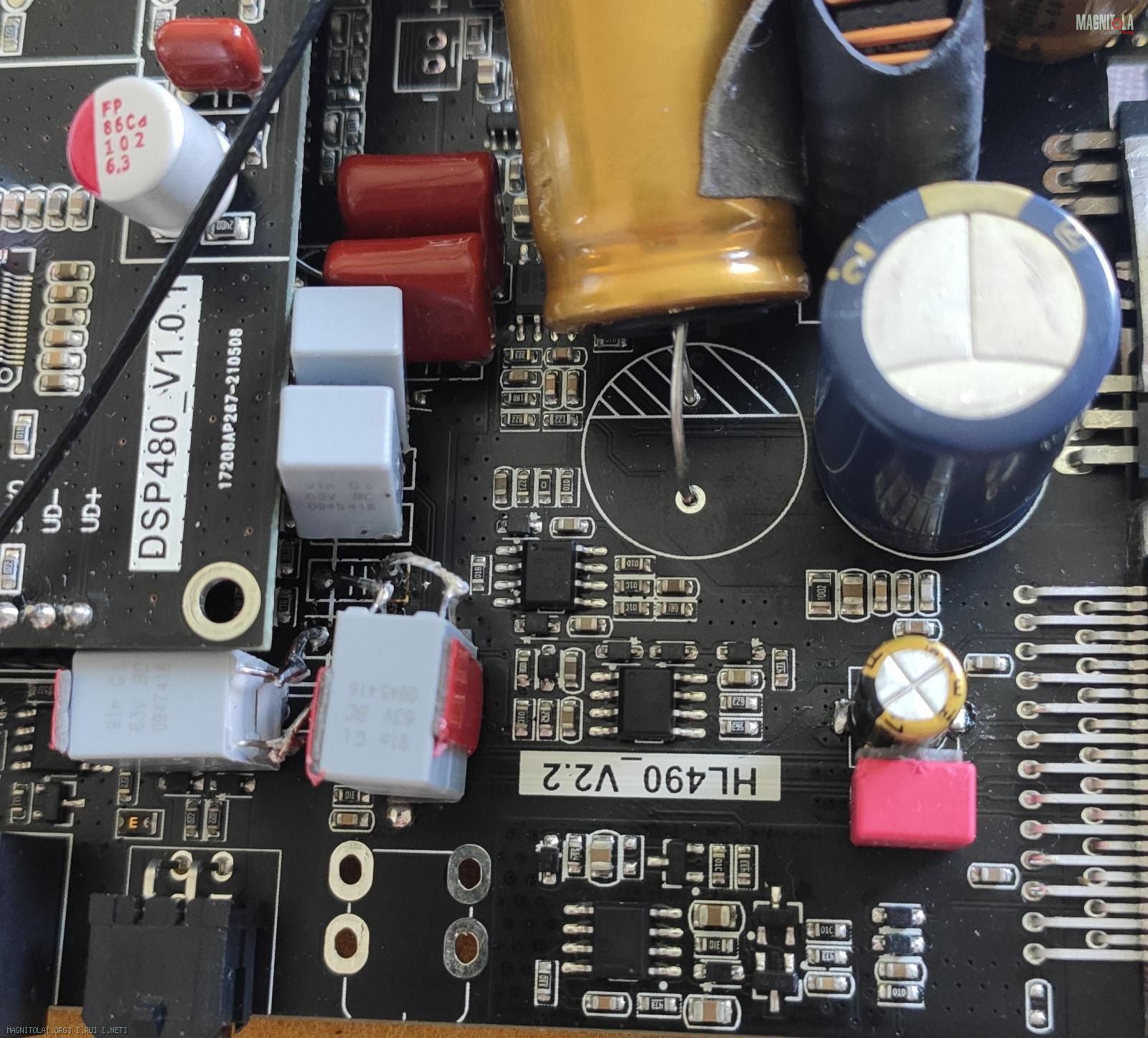

Вложение 1354503

3 заменил конденсаторы после ЦАП на wima 3,3/50В. Пару контактных площадок таки оторвались, пришлось соединять напрямую.

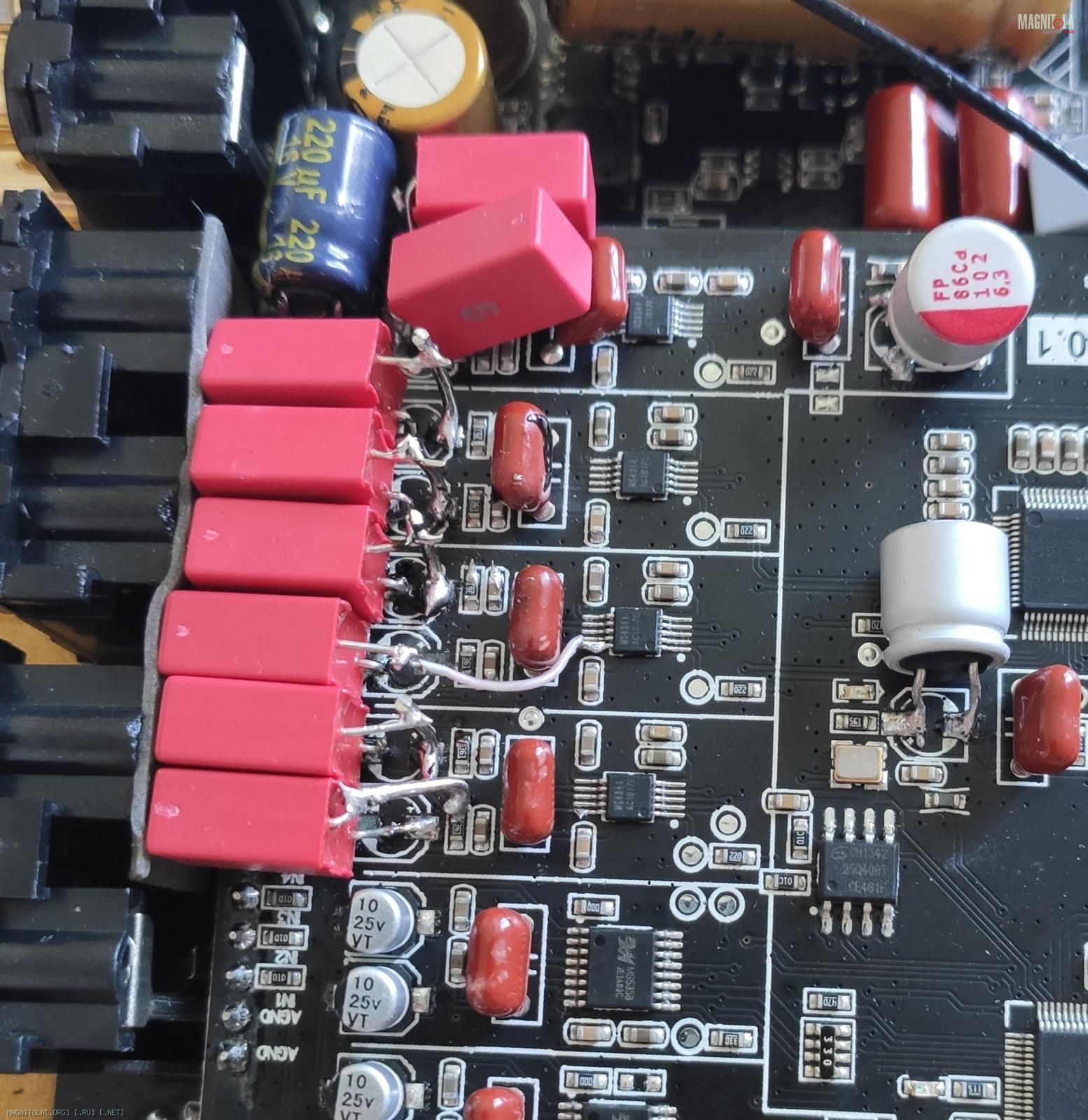

Вложение 1354505

Сборка прошла успешно, сигнал есть на всех линейных выходах. И на встроенном усилке. Можно инсталить в автос. Ну и новй шлейф обжать пока не смог, на неделе сделаю.
Звук вполне приемлем, отвращения не вызывает. Посмотрим, как покажет себя в авто.

Сегодня поставил в автос, настроил по-быстрому, вроде поёт как и задумывалось.

Стоили вложения своих денег?? )) просто заменено слишком много по-моему? Сам взял послушать такой же девайс. Скажу так - пока послушал встроенный усь и через бт... Это пц какая хренАтень ))) посмотрим что в стоке дает проц...

По БТ слушать смысла нет - кодек sbc...
Всроенный усь в стоке тоже не фонтан, лучше уж через линейные.

Вложений по сути на 25-30$ максимум. Но прирост хороший. Замена ОУ даст ещё, но там много нудной работы, нет пока желания...

Сегодня провел небольшую модернизацию пульта. Он установлен довольно далеко в нише панели. Для настройки нет проблем, но регулировать громкость крайне неудобно... За управление там отвечает обычный энкодер. Вывел 3 проводка (с той стороны, где у него 3 ноги), подпаял к таким же ногам другого энкодера и разместил его в удобном месте, под рукой. Теперь регулировка громкости легко доступна, энкодеры без проблем дублируют друг друга. Кнопки не стал выводить, оно мне не надо.
Заодно наклеил на подсветку кнопок тонирующую пленку, немного приглушить яркость. так же можно и цвет поменять, но меня белый устраивает.

Хочу выразить огромную благодарность Dyno за его проделанную работу. Не для кого не секрет что каждому аудиофилу хочется за небольшие деньги купить хороший проц, который может вполне получиться из вышеобсуждаемого аппарата! И именно благодаря таким людям как Dyno эта идея потихоньку превращается в реальность, спасибо огромное Dyno, тебе респект и уважение за твои труды ✊

---------- Сообщение добавлено 12.08.2022 в 17:40 ----------

Я себе взял Sennuopu X680 6х110 встроенный ВУ и 8 линейки, могу вскрыть и прислать фото платы если интересно кому!

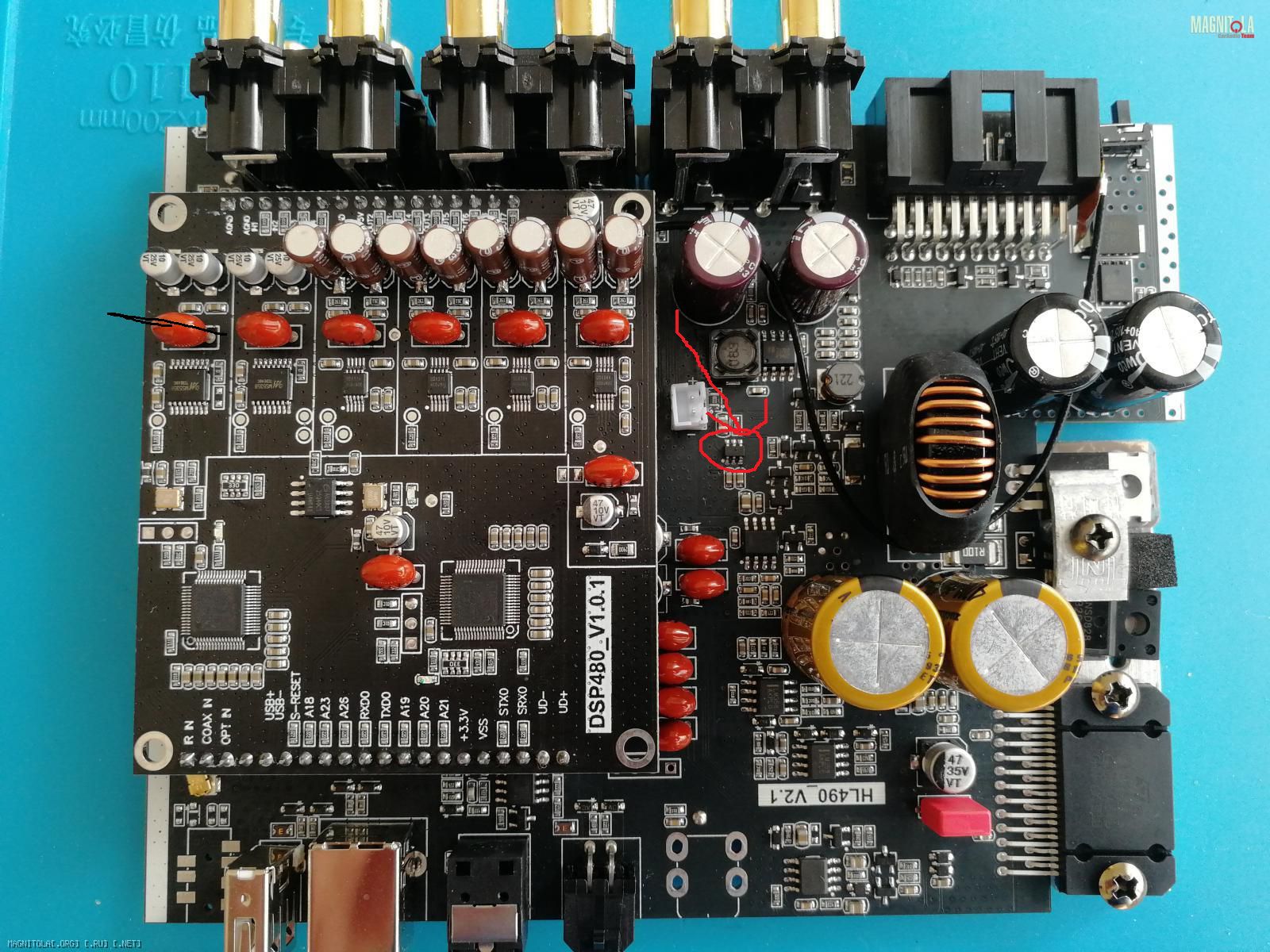

Вложение 1355487
Кто может подсказать что это за элемент.Достался экземпляр с заменой данного элемента на сборку навесным монтажем.В нее входят 063ab микросхема,несколько кондеров и резисторов.Не работает блютуз.

Если бы читали тему, там есть про неё. Инвертор напряжения из положительного в отрицательное SGM3204

Цитата:

---

Сообщение от dyno

Начал сборку.
1 До питания ОУ добрался без снятия верхней платы. Выкорчевал электролиты 100/16В на их место поставил Panasonic FC 220/16В, плёнку 0,1/100В заменил на 1/63В металлопленочный.
2 Разделительные перед микросхемой усилителя заменил на 0,091/63В Vishay BC в каналах 1 и 2, и на такую же сдвоенную 0,182 в каналах 3 и 4.
Вложение 1354503

3 заменил конденсаторы после ЦАП на wima 3,3/50В. Пару контактных площадок таки оторвались, пришлось соединять напрямую.
Вложение 1354505

Сборка прошла успешно, сигнал есть на всех линейных выходах. И на встроенном усилке. Можно инсталить в автос. Ну и новй шлейф обжать пока не смог, на неделе сделаю.
Звук вполне приемлем, отвращения не вызывает. Посмотрим, как покажет себя в авто.

---

Уважаемый, а нельзя выложить весь список элементов? С ОУ разобрался, с разделительными на путм УМ и теми 8ю, что на путм сигнала разобрался. Подскажи про остальные. Если есть возможность, указать всё это на фото. Гаджет сейчас в пути, хочу закупиться заранее.

У меня малая плата не снималась, дальше не полез. Да и пришлось продать.
