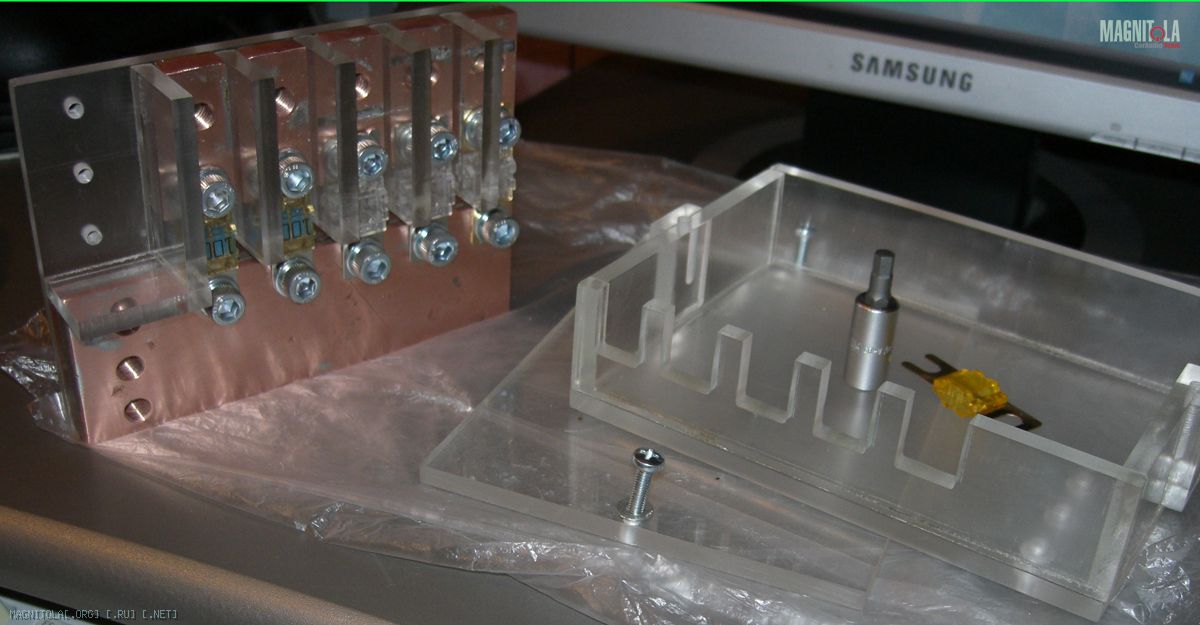

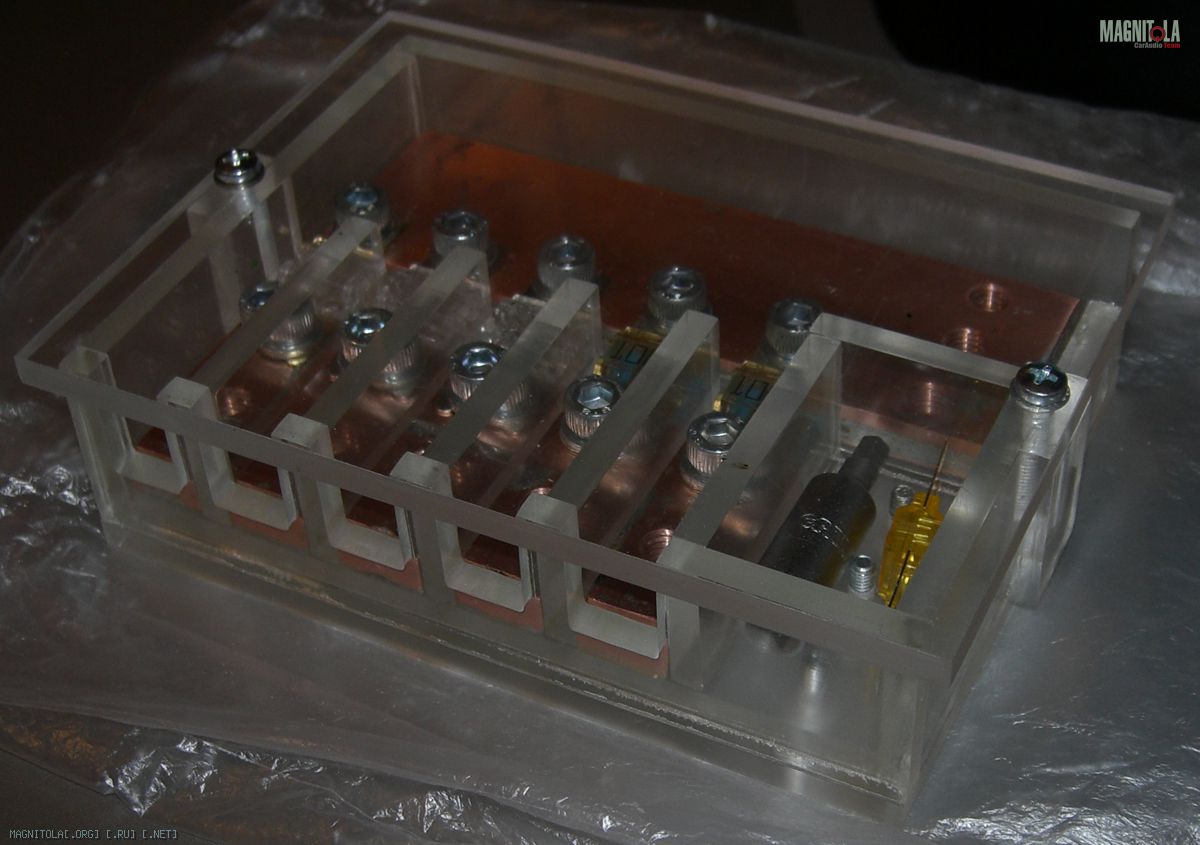

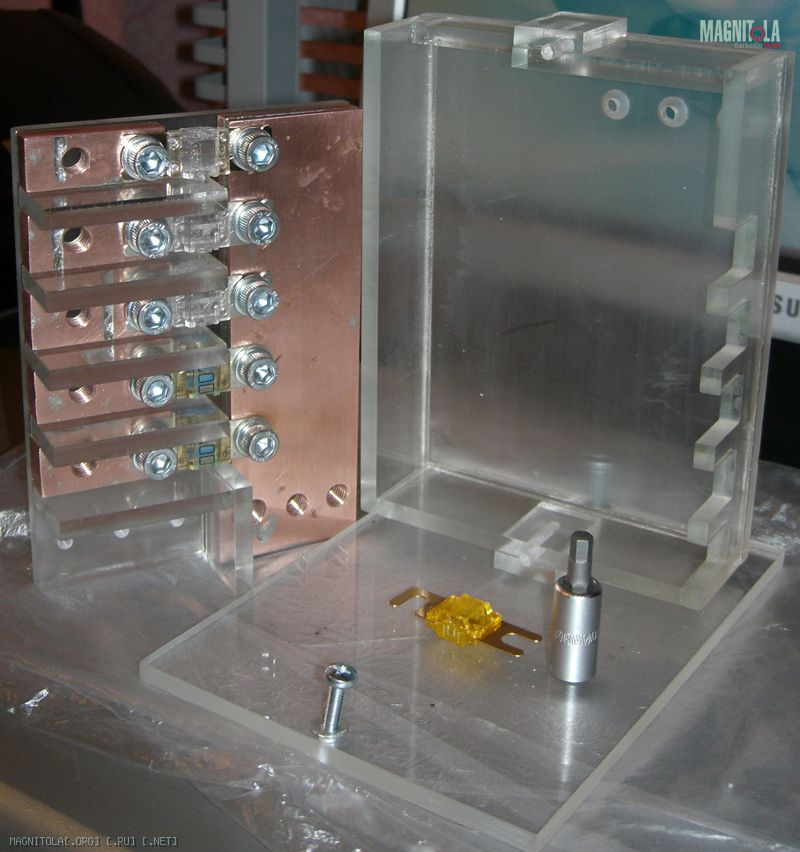

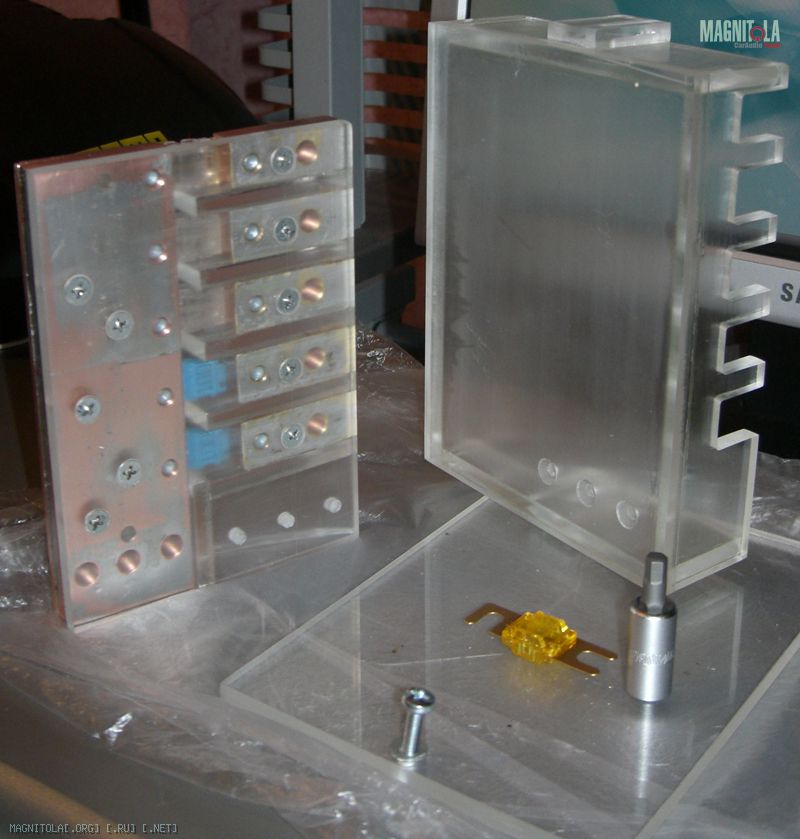

Распределитель питания.

Склеил корпус или
раму с шиной и корпус.
Фото прилагаются.:i-m_so_happy:
Конструктивная критика приветствуется.:drinks:

Остается полирнуть, и думать что делать с крышкой т.к. идей пока нет.
Судя по моей натуре, она останется в таком виде.

Вложение 110802

Вложение 110803

Вложение 110804

Вложение 110805

Добавлю что планируется подключать 3 усилителя, Г.У. и кое что еще.
Распределительная шина В х Ш х Д - 8 х 40 х 130 мм.
контактные плошадки (отводы) - 8 х 15 х 38 мм.
Корпус (размеры по самой большой части крышке) - 42 х 113 х 154 мм.
И главное, вес около 1000 грамм. :eek:

Привет, классно у тебя получается:good:
я сейчас тоже делаю себе такую штуку, правда не так красиво...:smile3:
подскажи, чем лучше резать оргстекло? и чем склеивать?

Я пилил ножовкой, можно резать резаком для орг. стекла (делается из ножовочного полотна).
Потом ровнял напильником, далее толстое стекло, на него кладется шкуреа и ровняешь, затем полировка.
Клеил дихлорэтаном, берешь опилки от орг. стекла растворяешь в дихлорэтане до консистенции соплей, но нужно соблюсти баланс опилок и дихлорэтана. Много не разводи.
Вот и все.

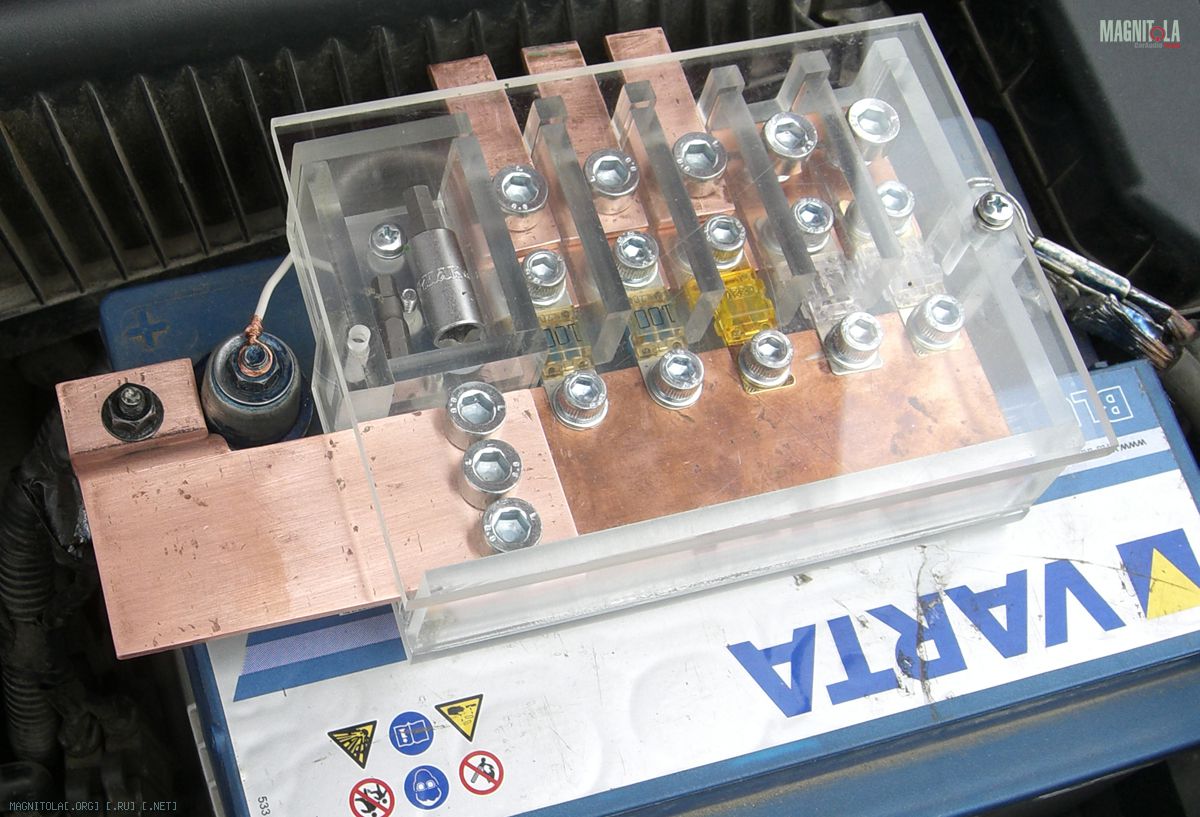

Добавлю пару фоток.

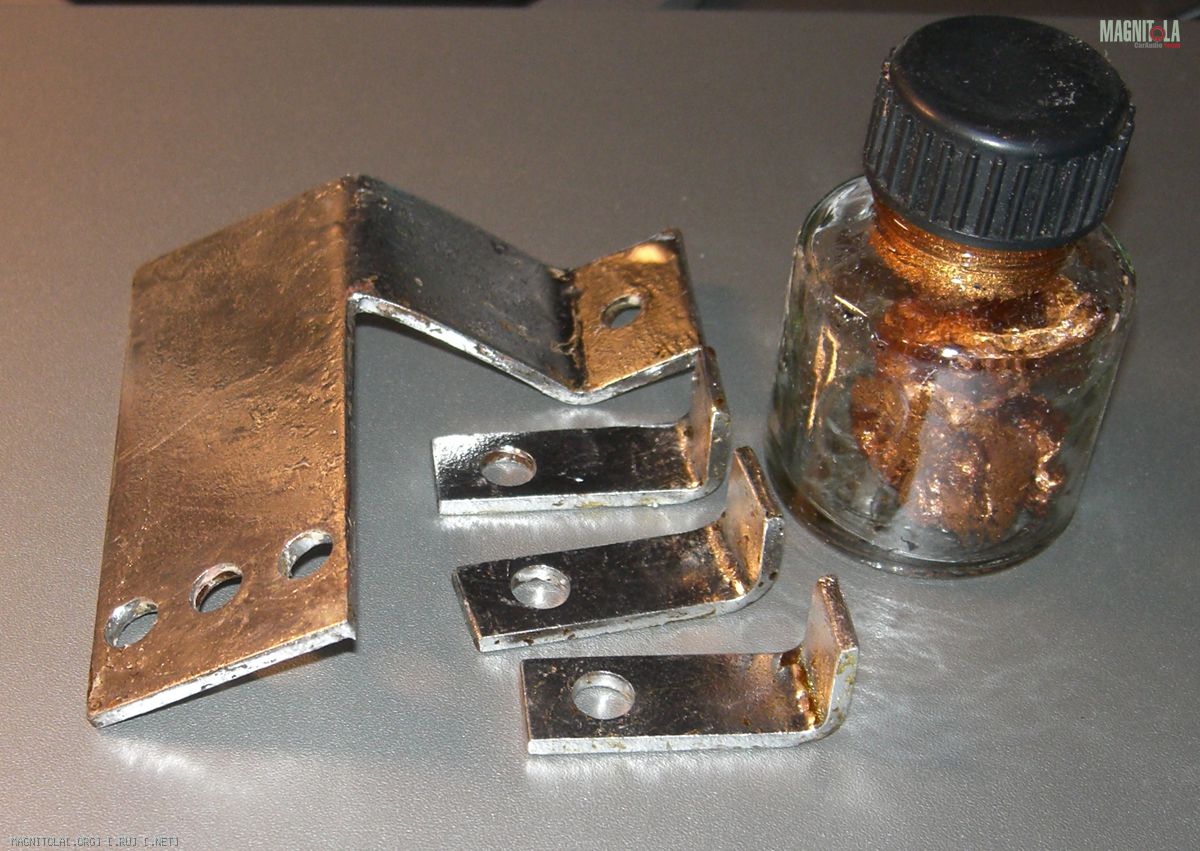

Хорошие клеммы в Вологде не купить,
пришлось мостырить шину.
Ниже оно же луженое.
И контактная смазка вымоленая на работе.:laugh1:

Вложение 112624

Вложение 112625

первая фотка с юмором.. солидный такой дистр, и там же, на клеме аккума, проводок тоненький скручен)))

Пришлось один штатный провод отключить.
Эта сопелька (0,75 мм2) подает туда питание, чтобы часы не сбросились и данные в эбу не потерлись.:laugh1:
В нормальном режиме этого провода нет.

З.Ы. так как тему про авто не завел то напишу тут.

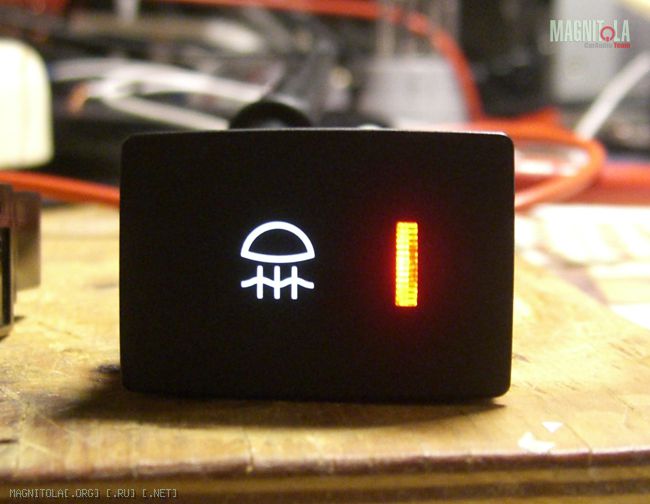

Изменил подсветку кнопок.

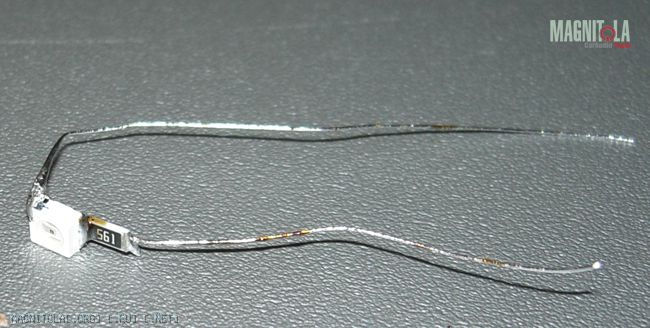

Вместо ламп вкорячил Смд светодиоды к ним смд сопротивления 560 Ом (6мм).

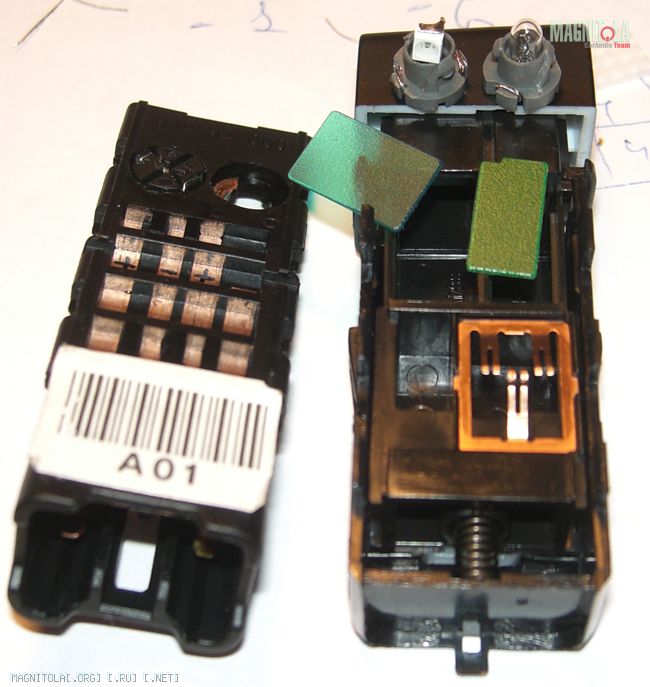

В кнопках кондера и обогрева стекла нужно удалить светофильтры.
В ПТФ на лампочки одеты цветные резинки.

Кнопки задоподогрева не содрал,
не знаю что там внутри,
завтра может быть доделаю.:laugh1:

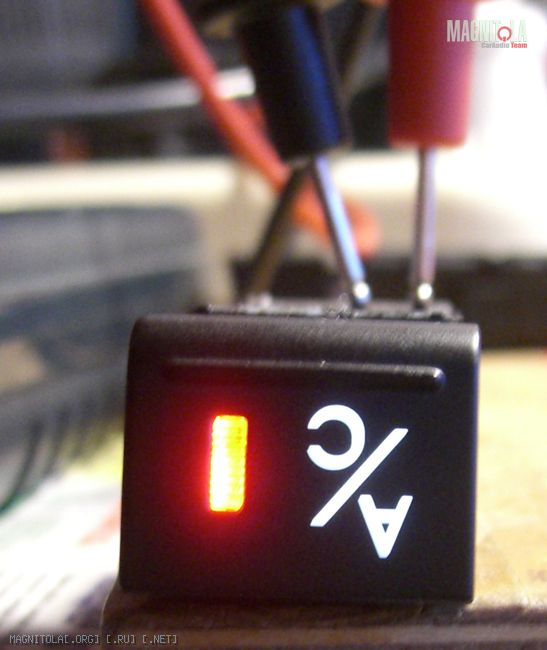

Фото процесса.

Вложение 113988

Вложение 113989

Вложение 113990

Вложение 113991

Ну как, зачет?:dance3:

Доделал подогрев сидушек и аварийную кнопку.
Как хорошо что в гетце мало кнопок и все легко модернизируются.

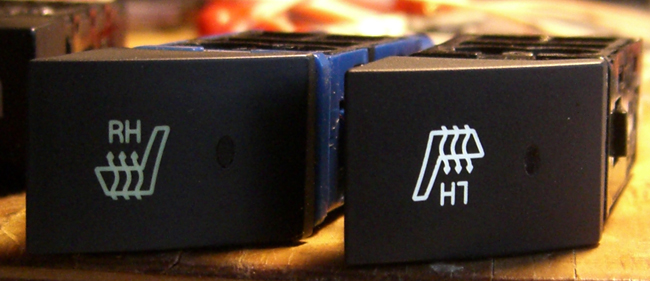

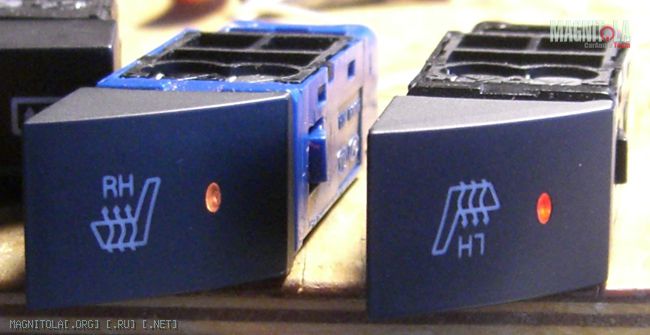

Слева оригинал, справа апдейт.

Вложение 114183

Вложение 114182

а что раньше цвет подсветки кнопок был другой?

Оригинальный цвет зеленый, и он приелся, переведу все в бело-красную гамму.
Вечером сделаю фото оригинальной и модернизированной кнопки.

Уважаемые модераторы, просьба поудалять мои посты не по теме дистрибьютера питания,
а именно про подсветку и комповые охладители.
Про подсветку в своей теме позже напишу.
Спасибо.
