Распределитель питания.

Mini Anl или Midi Anl,
а где купить не знаю, я брал в своем городе у форумчанина.

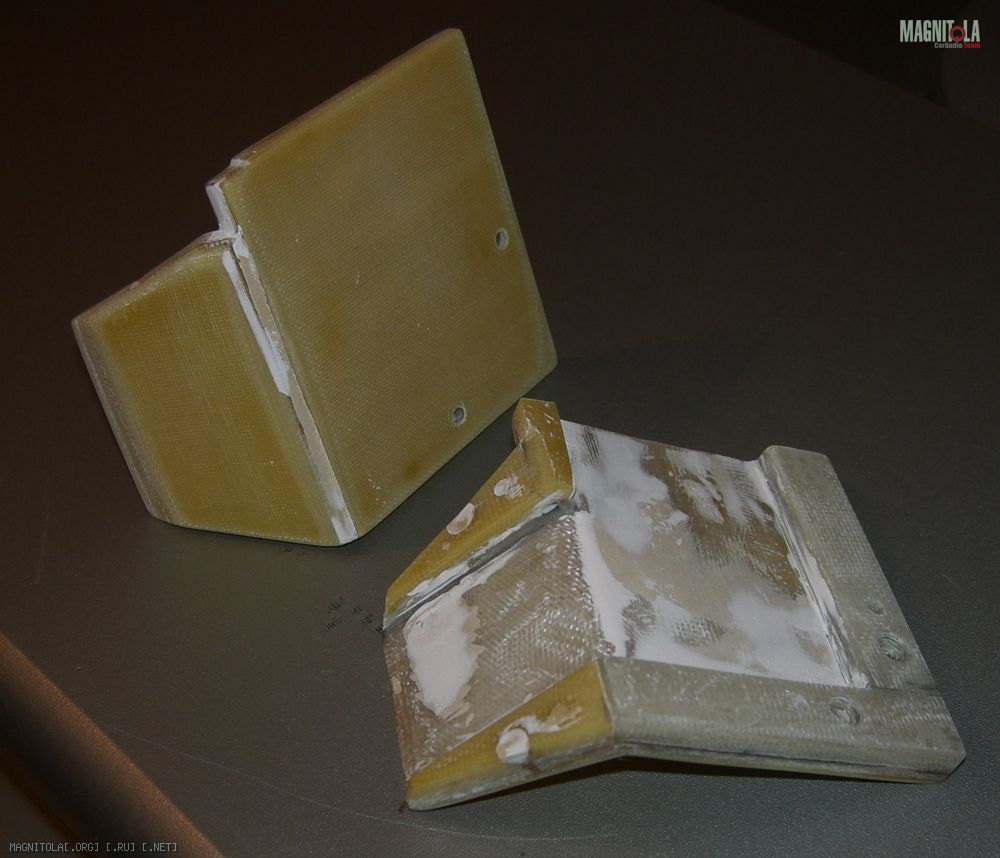

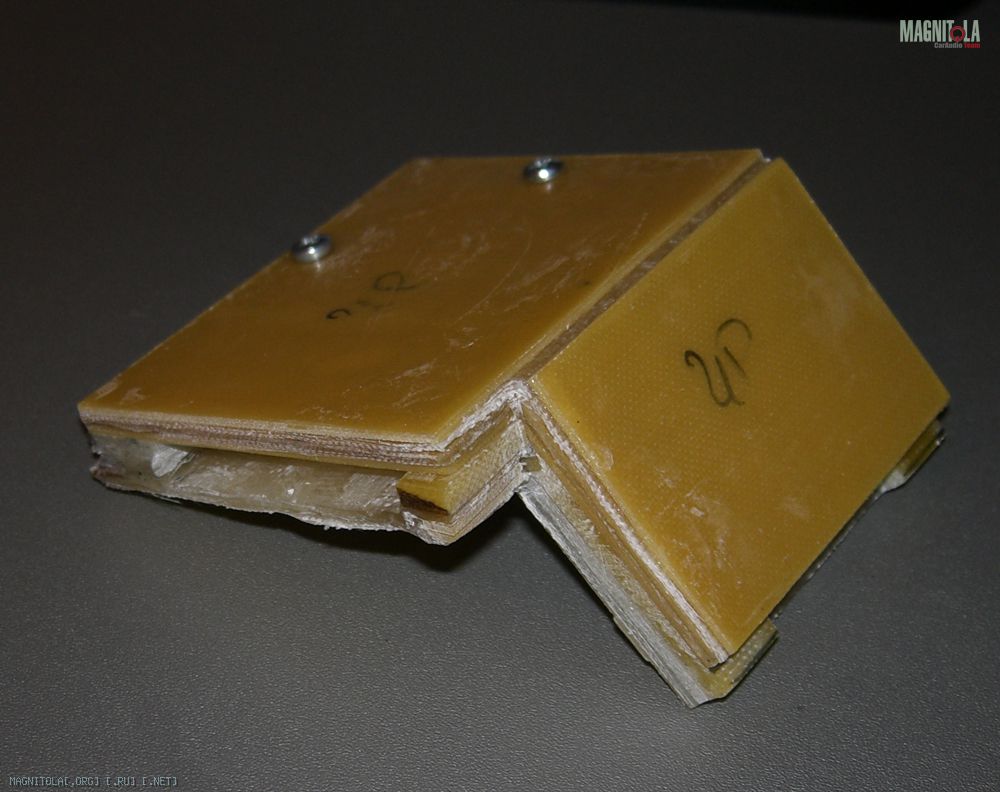

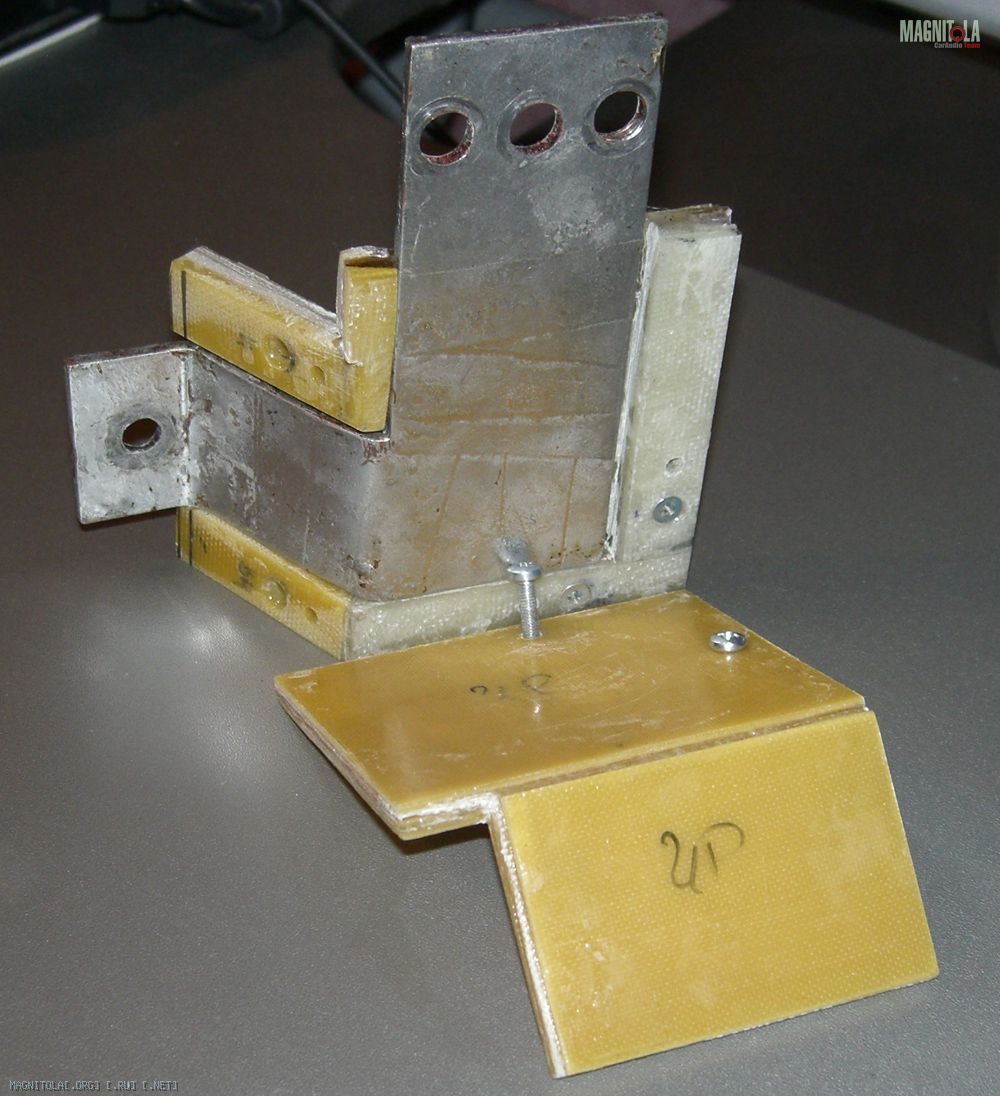

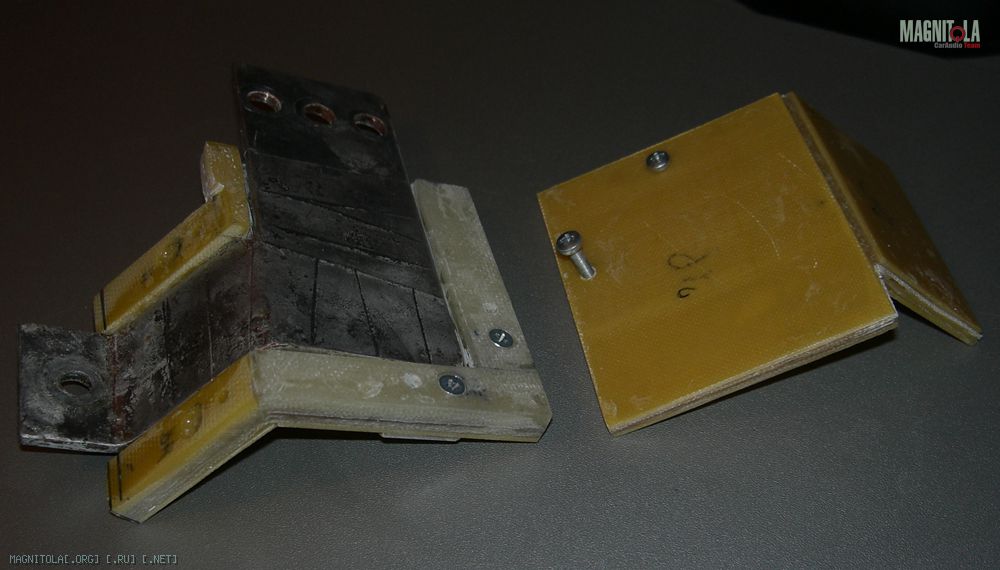

Изолента на шине не айс, поэтому леплю очерендную конструкцию.
Стеклоткань, эпоксидный клей, стеклотекстолит толщиной 1 мм.

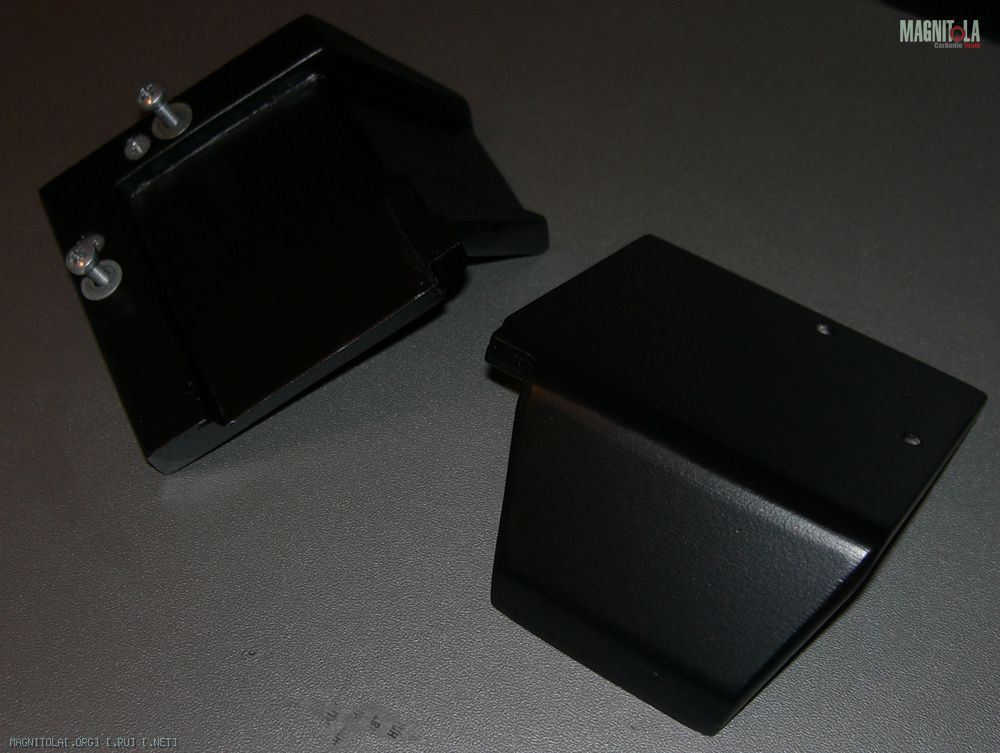

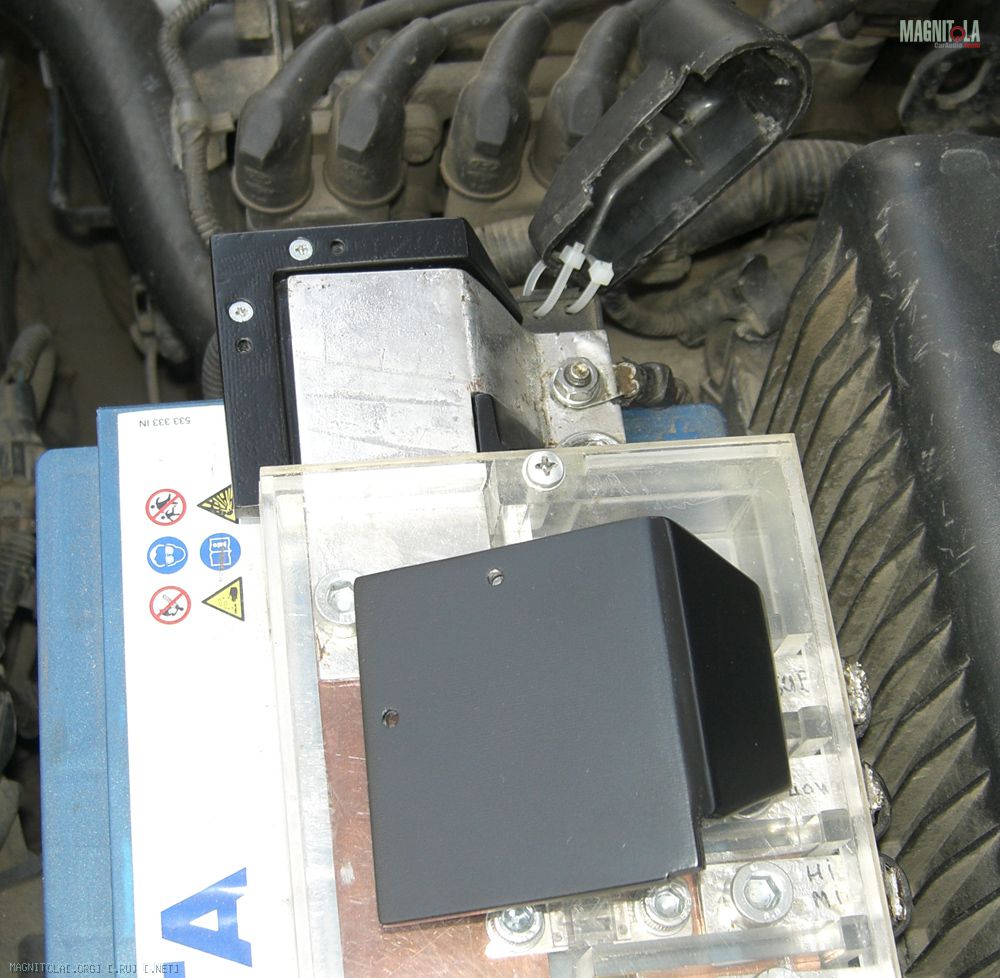

Прошпаклевал покрасил и установил защиту медной шины.

Фоты прилагаются.=)

Вложение 209959Вложение 209961Вложение 209963
Вложение 209965Вложение 209967Вложение 209971
Вложение 209969

:good2:

Круть. Скоро буду себе ваять. )))

TwinTwin, ты МЕГАМОНСТР!:dance3: Распределитель ЗАЧЕТ! Очень грамотный подход. А системы охлаждения - слов нет! Круто. Основательно подходишь к вопросам.

UPD.

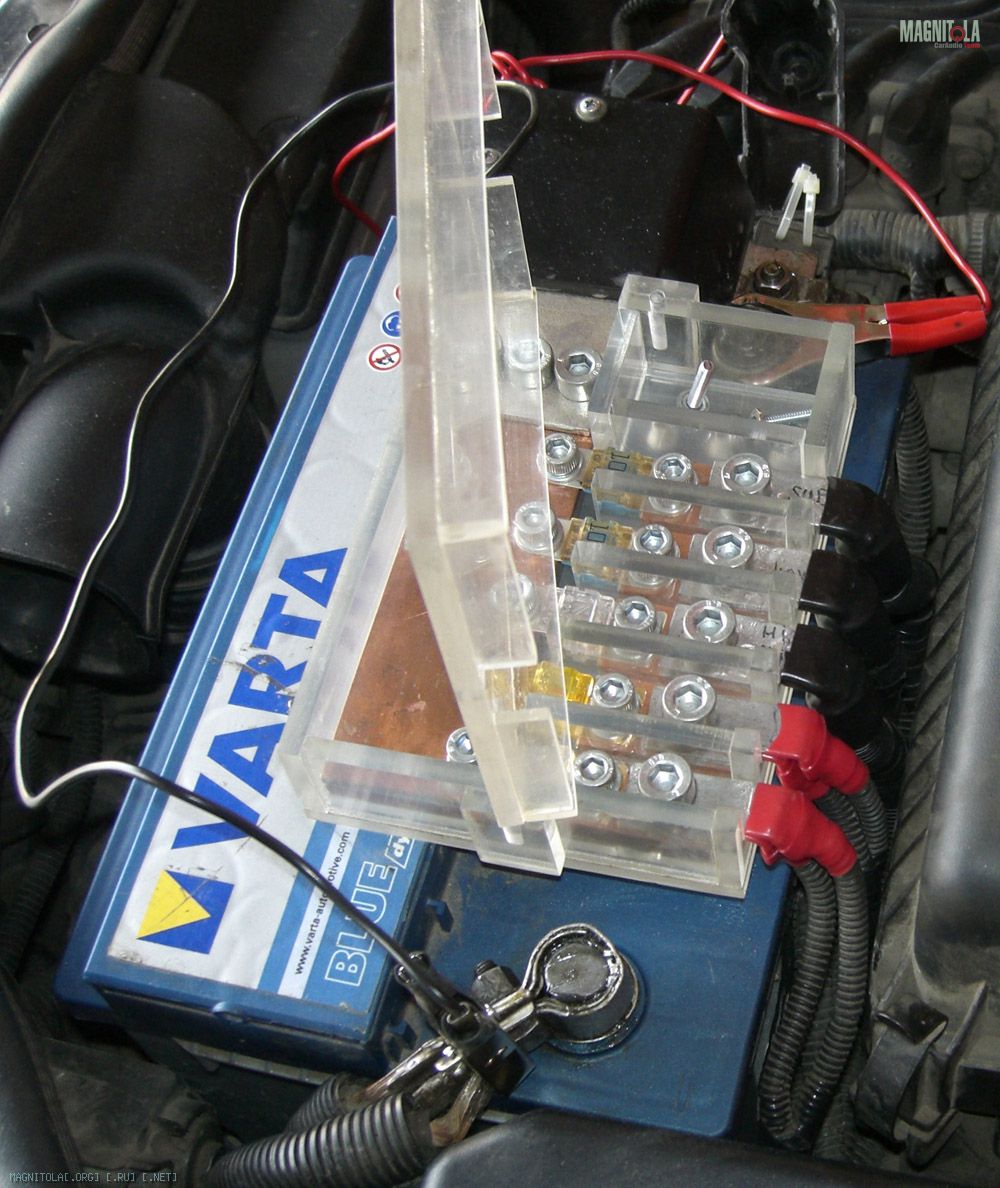

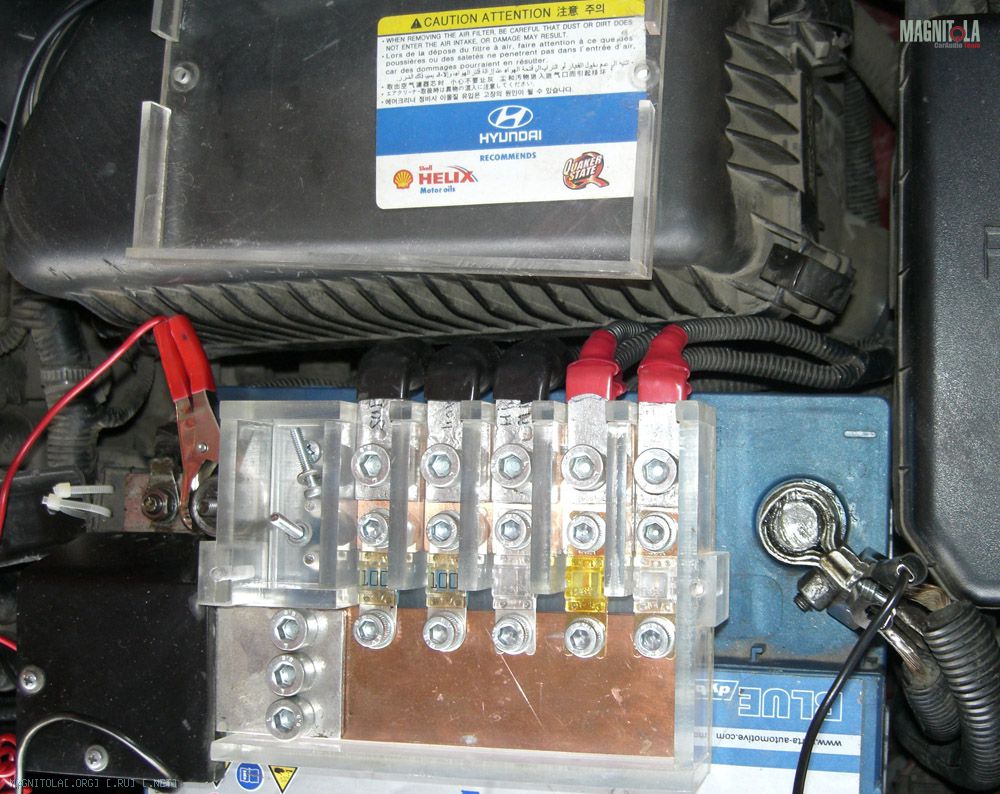

Доработал крышку дистра, наклеил боковые защитные пластинки из оргстекла,
теперь до оголенной шины не добраться.

Вложение 279758Вложение 279760

подскажите пожалуйста оптимальную толщину медной шины для изготовления распределителя или как подобрать толщину исходя от предполагаемой нагрузки?

Цитата:

---

Сообщение от TwinTwin

Толщина должна выбираться по сечению кабеля и по резьбе.
То есть чтобы было минимум 3-4 нитки резьбы.
У М8 например шаг 1,25, умножаем на 4 получаем минимальный минимум - 5 мм.

---

Как то так, и примерно 4 ампера на 1 мм2, вполне достаточно.

Я сделал наоборот - винты в шину не вкручиваются, а торчат вверх, и предохранители одеваются на них. Вернее, там резьба нарезана и они вкручены, но нагрузки на резьбу нет, так что достаточно пары ниток.
Мне показалось так удобнее - можно шину потоньше а предохранители легче надевать на штыри, чем винтики в отверстия совать :-).
У меня так в машине родной дистрибютор сделан.
http://magnitola.org/attachments/pit...i_2012_029.jpg

Каждому свое,
мне лично болтики под шестигранник нравится крутить.
