Клуб Полиэфирщиков

Сообщение от ДЕД

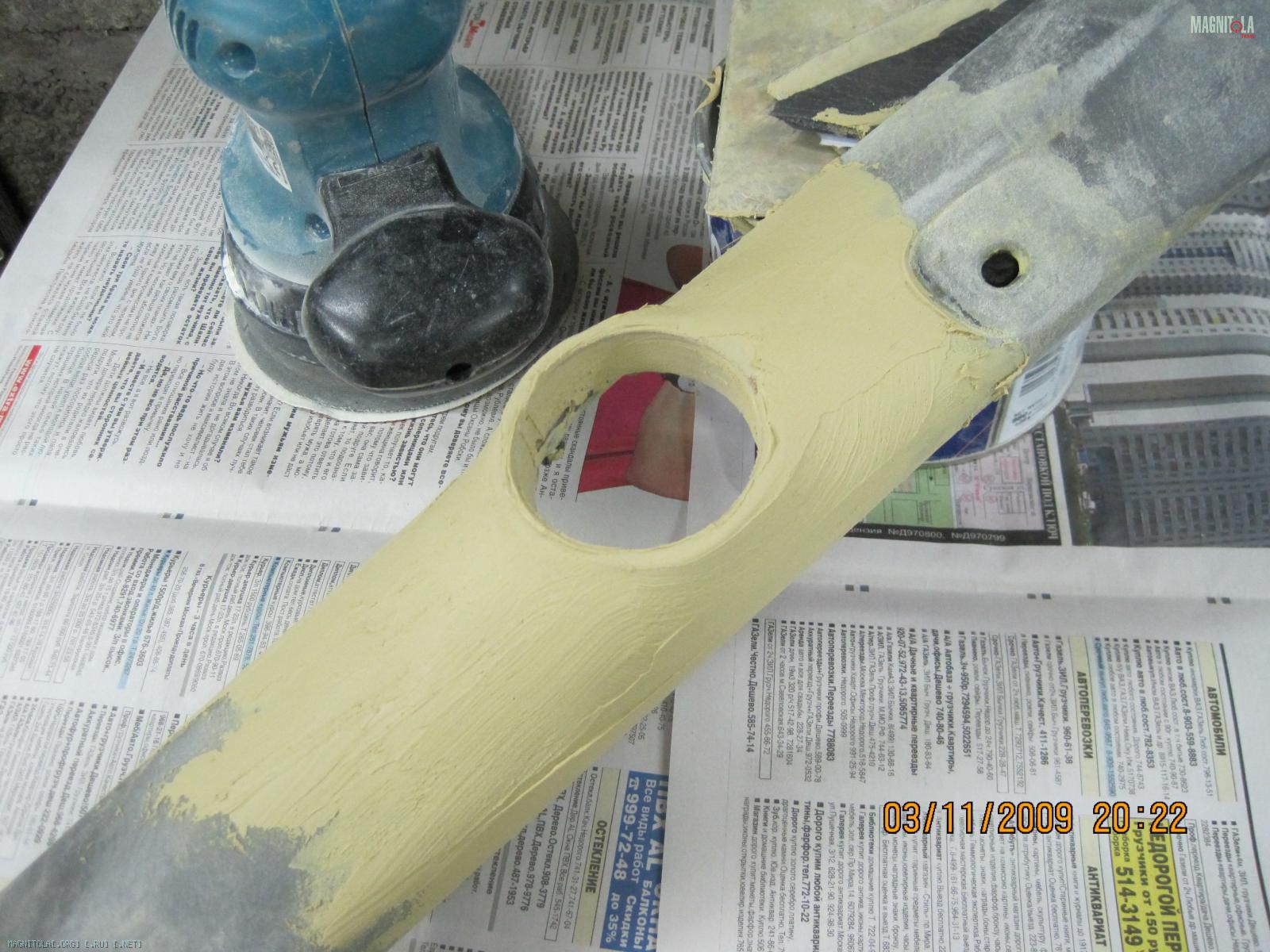

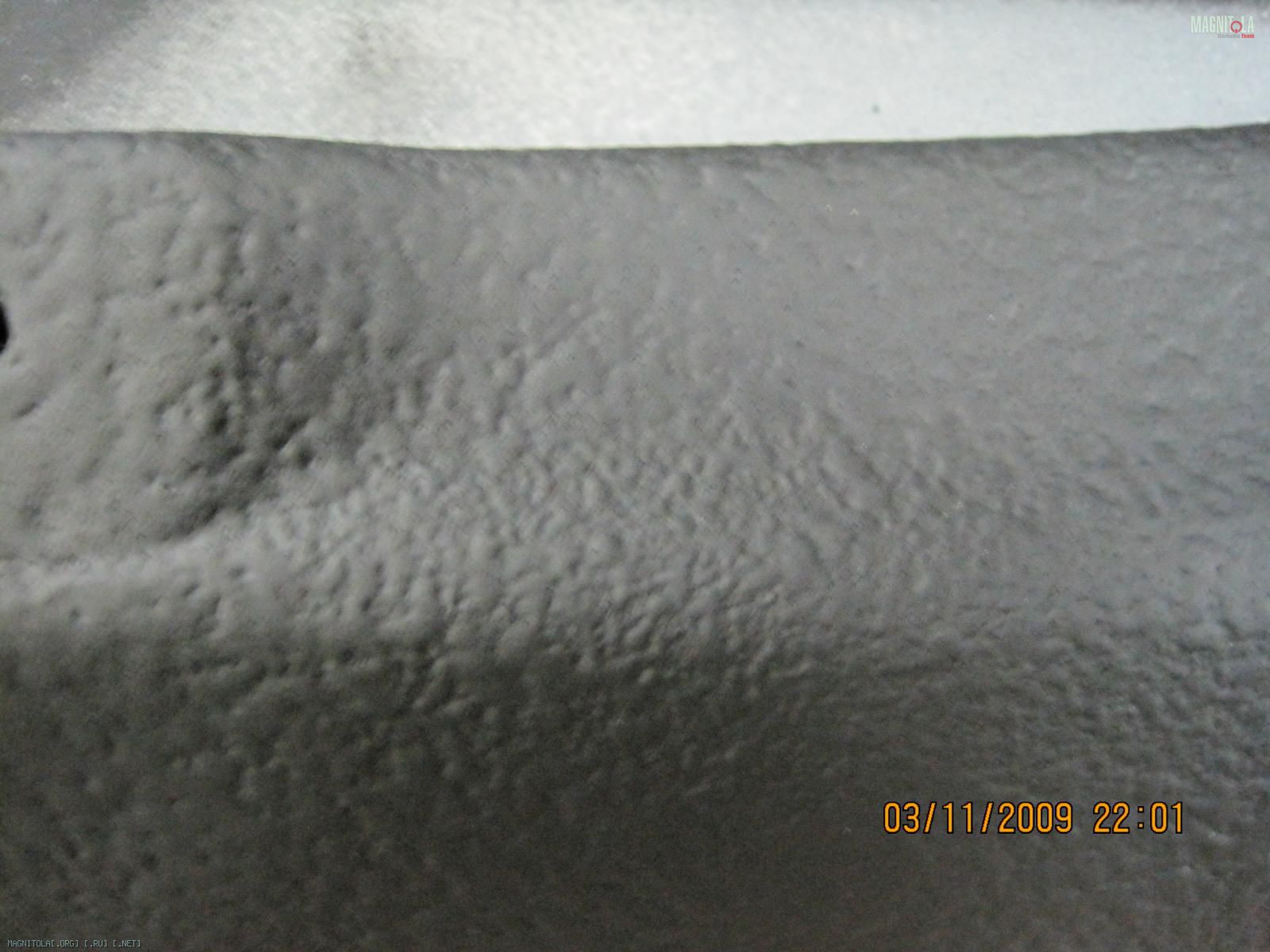

На стекле работай или пластике гладком. Потом 646-9 смыть
С уголка ножом поддел и аккуратно все снял.

Конечно как делаю я - делать ненадо, но я мажу на куске современного линолиума. С ремонта остался кусок - от него отрезаю кусочки, после выкидываю. Стекла нет, а так даже на картонке плотной можно и ничего - лепитсо все на раз.))

почти вся смола щас идёт с цветовой индикацией ! смолу кристал привёл только из за того что там написано про индикацию !обычно про это не пишут видимо это и так все знают!
сам смолу покупал эту http://www.composite.ru/materialy/smoly_poliefirnye/ ! на самом деле всё проще чем кажется ! зачем на стекле что то разводить ? процесс выглядит так !

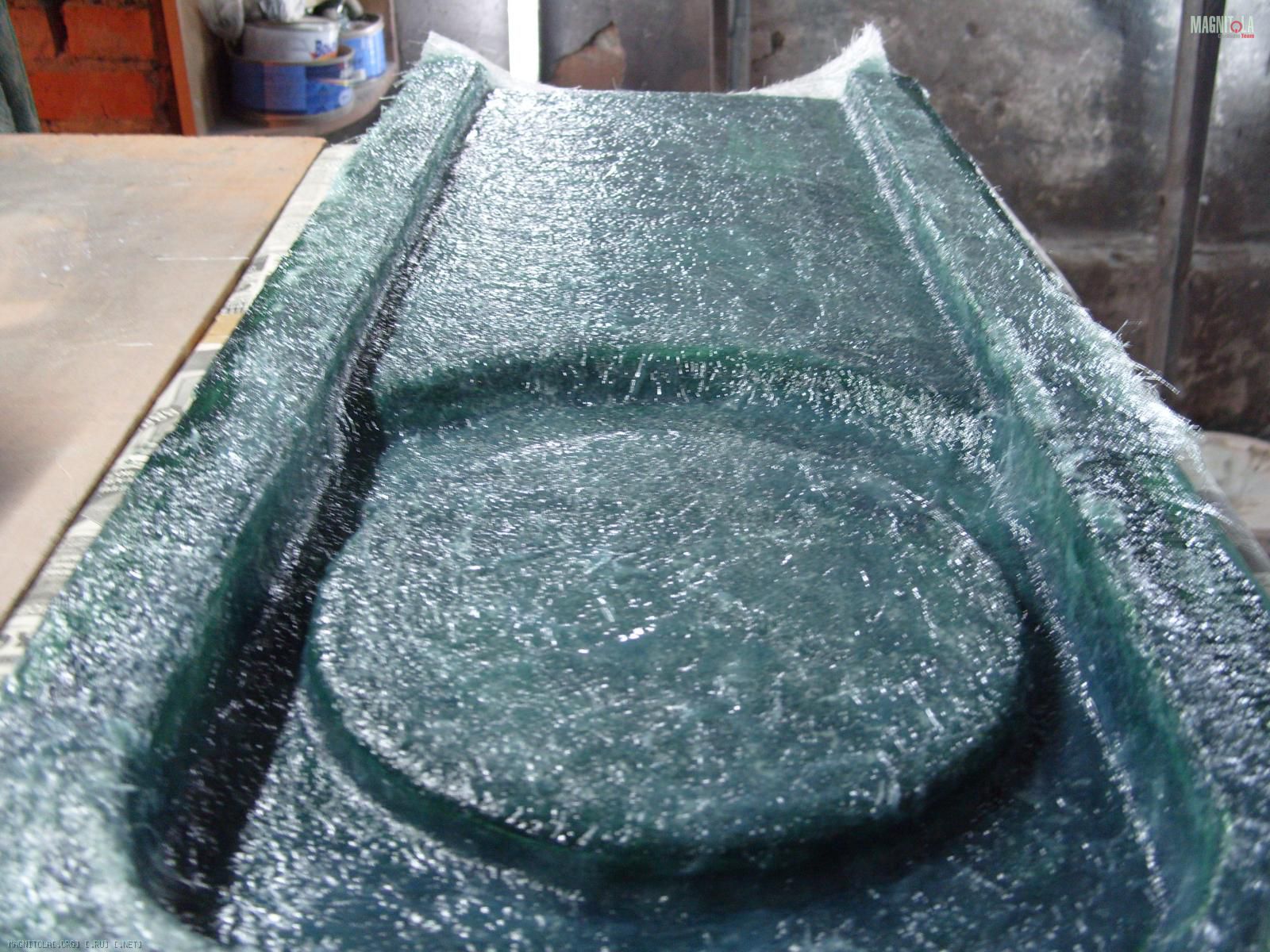

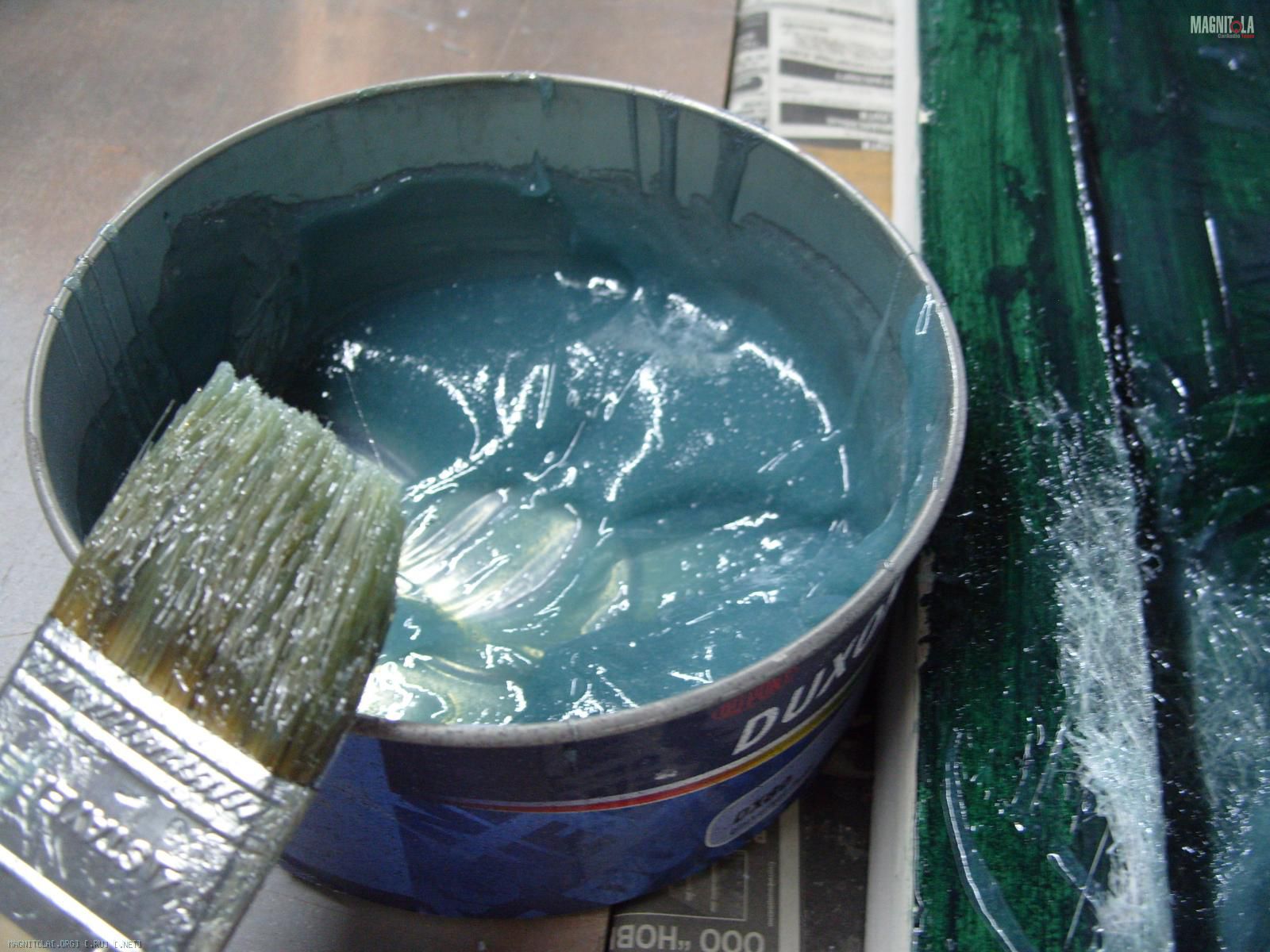

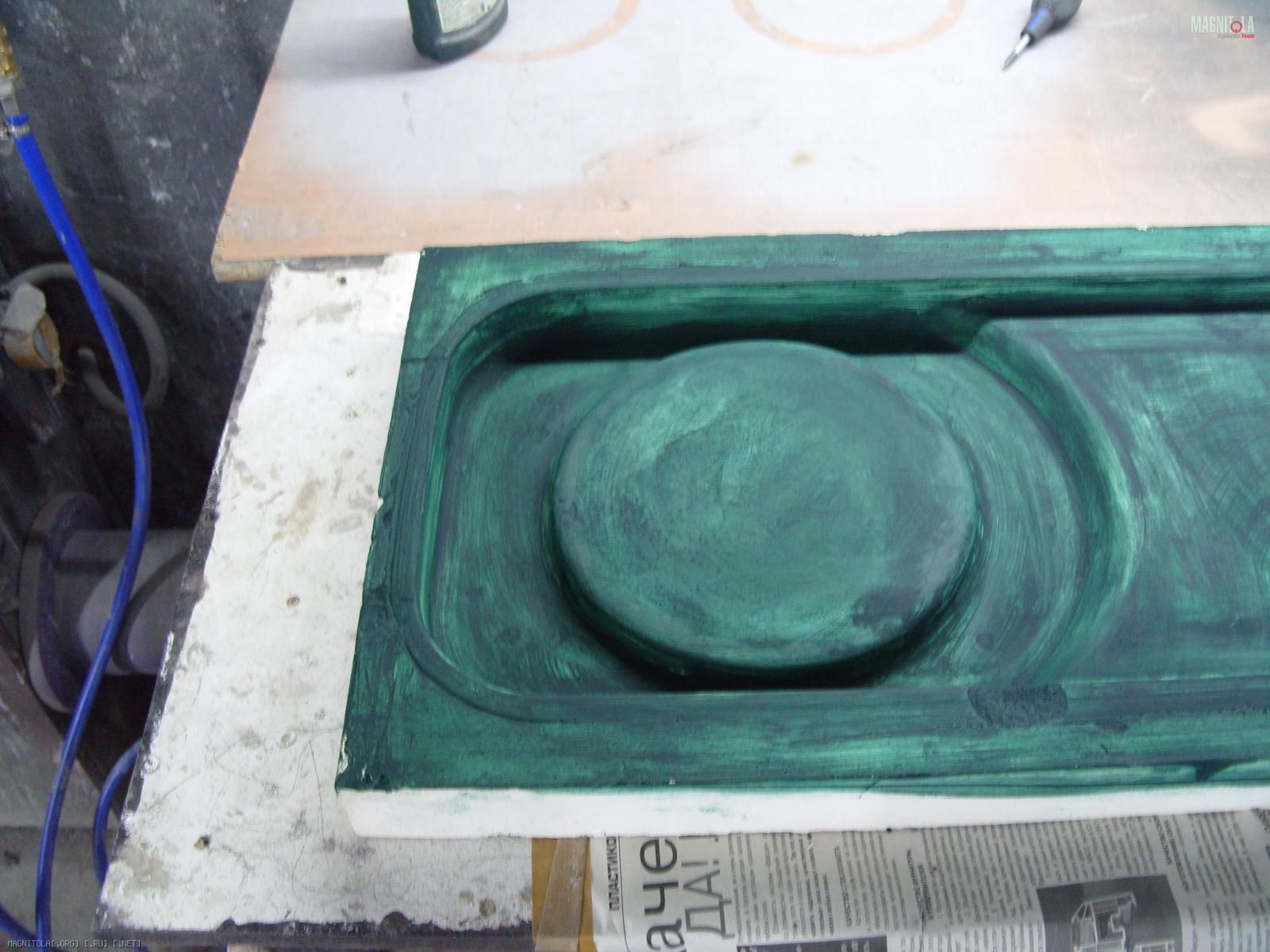

вот например лежит матрица! разводите нужное количество смолы с отвердителем ! помешали минуту ! промазали деталь тонким слоем что бы стекломат прилипал! приложили кусок стекломата побольше промазали ещё сверху что бы пропитать его! пока весь кусок мажете там где сначало начали уже связуешее растворилось! вот от туда начинаете доводить уже под ключ так сказать ! бывало у вас такое что вы неможете угол какой нить обогуть нажимаете с одной стороны на пузырь а у вас с другой он выходит и гоняет материал туда сюда ? вот это потому что не растврояет смола связуещее! обычно развожу пол литра смолы и накладываю стекломат пока или смола не кончится или вижу что смола уже не будет клей (устал связующим его называть ) растворять! ну если смола кончилась или слой уже нормальный или уже смола нерестала клей плавить то пришло время собирать лишнюю смолу с детали! что бы прочнее был ! мыж его не из смолы делаем а из стекломата )
как там чего поменять что бы логически понятнее было ?

Tim635 ну конечно же нет гелеобразование это уже совсем позняя стадия ! если всё првильно делать то редко увидишь!
PavelTLT на детале надо это делать !

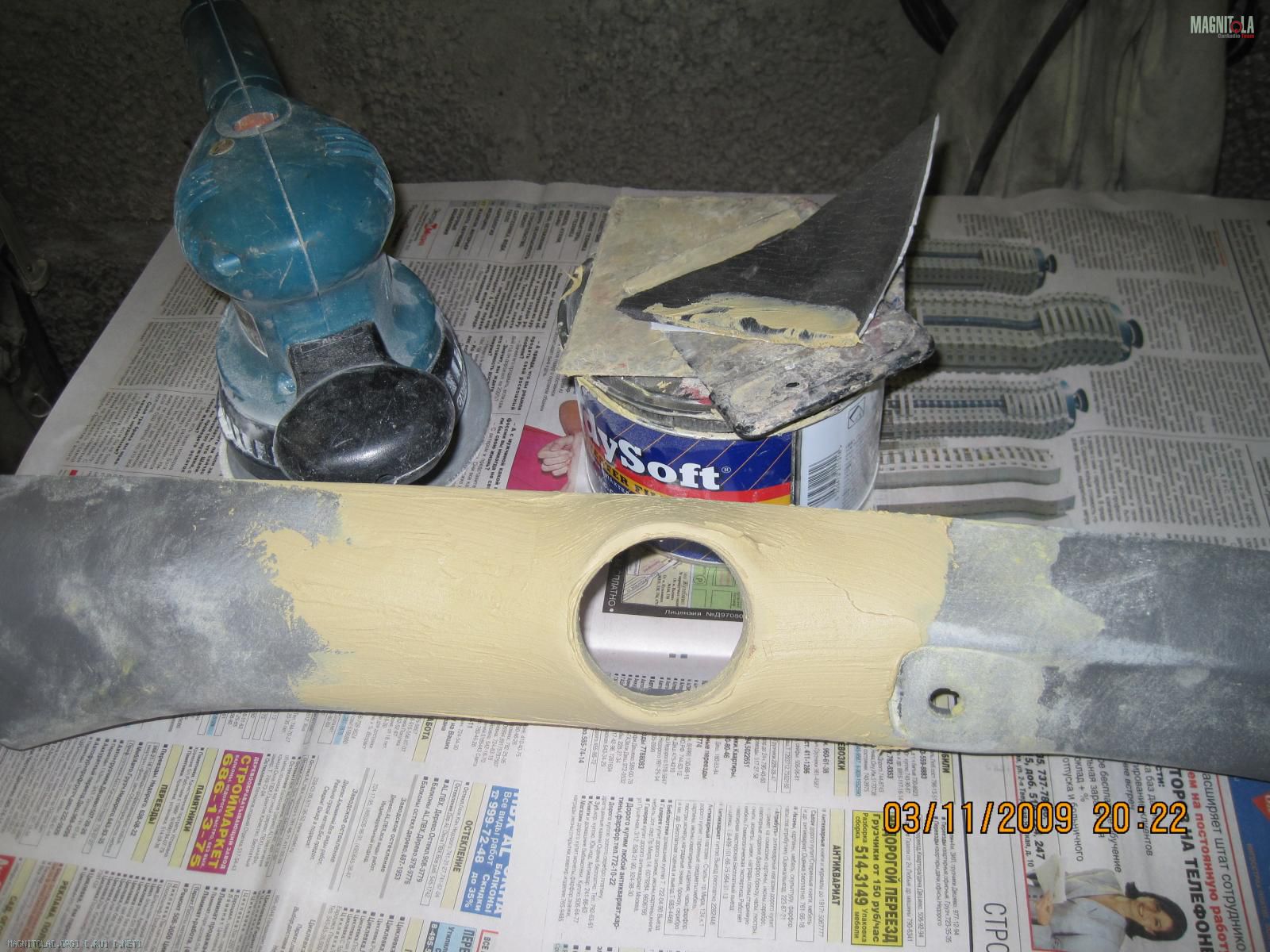

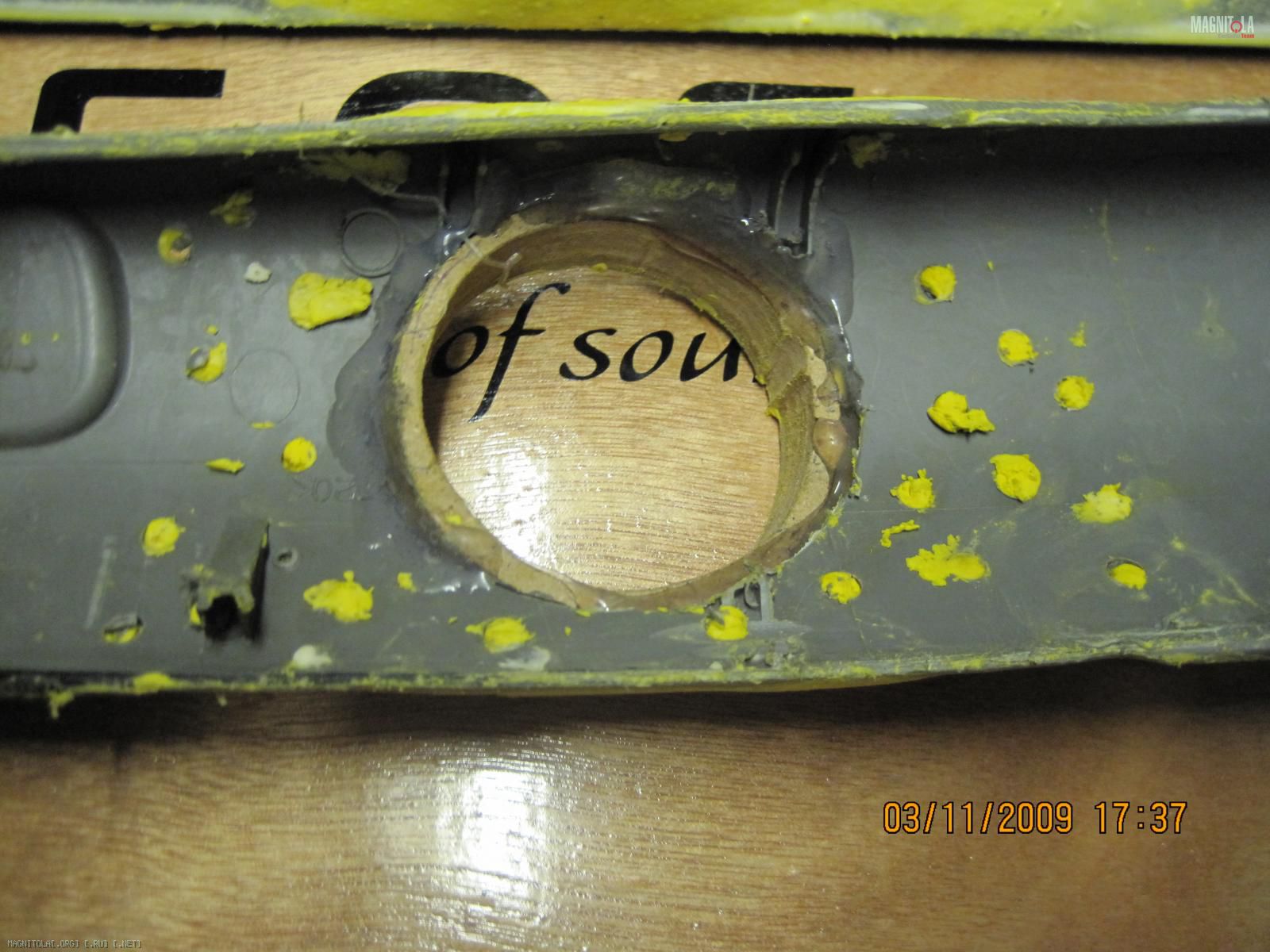

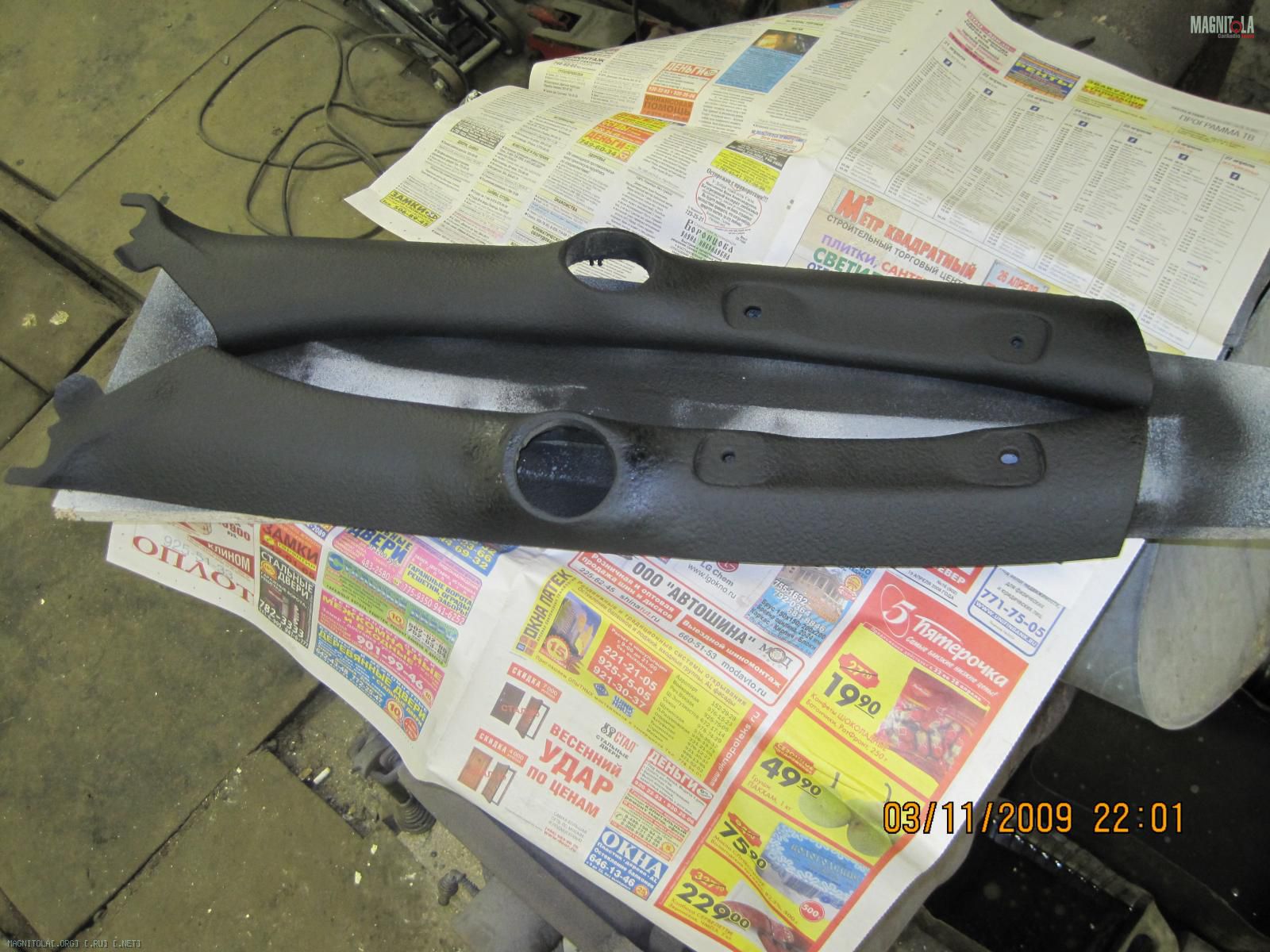

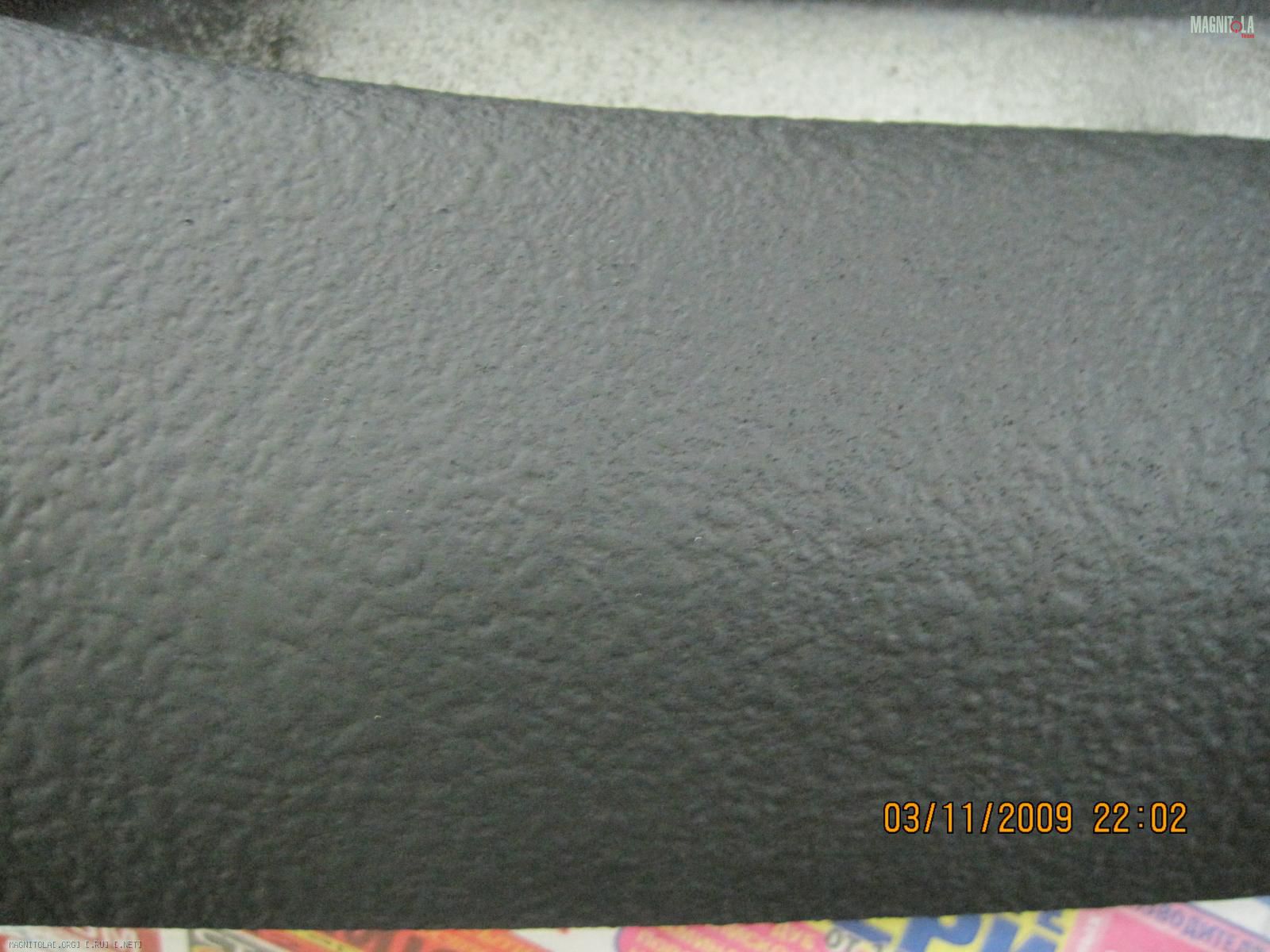

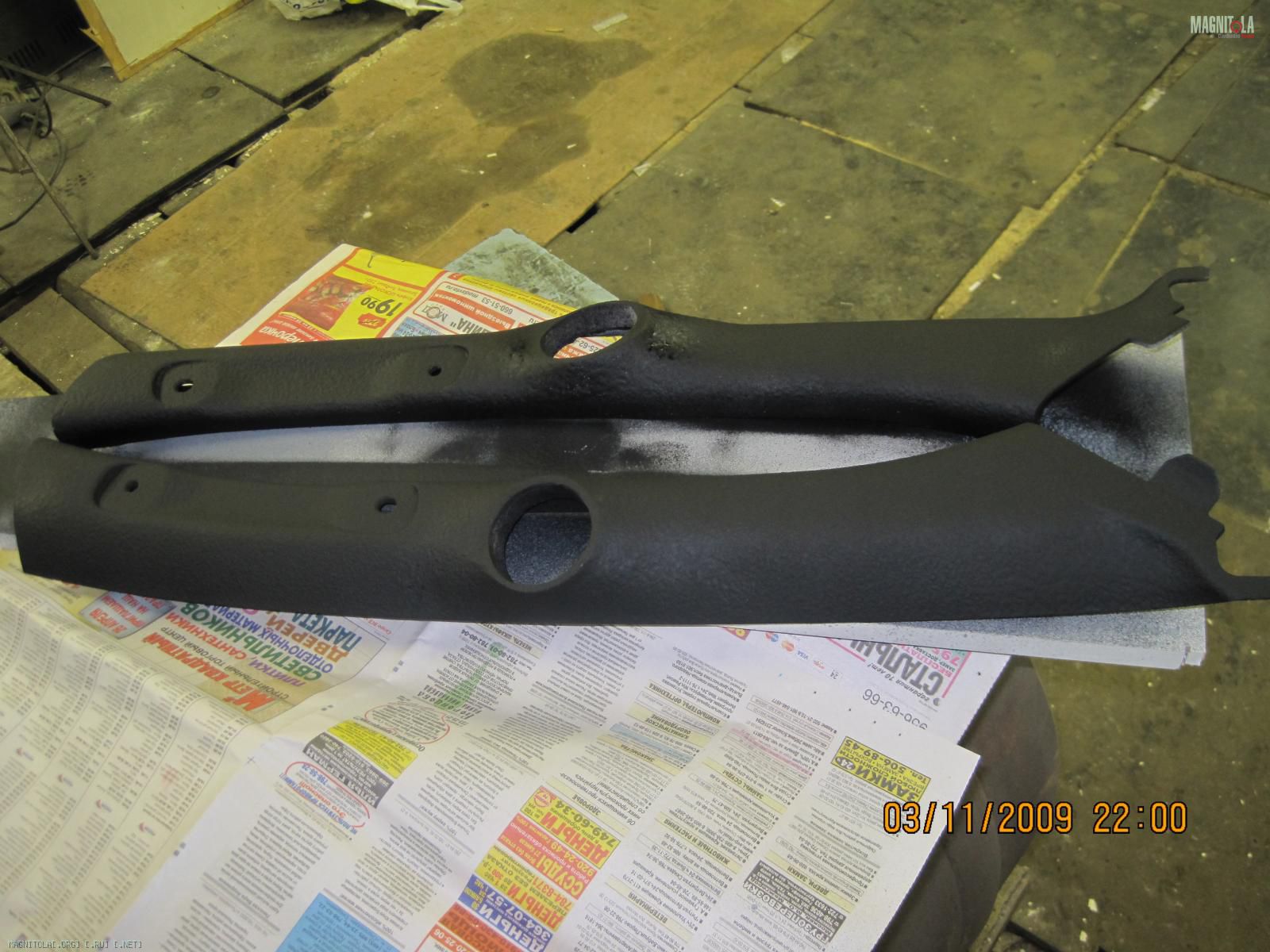

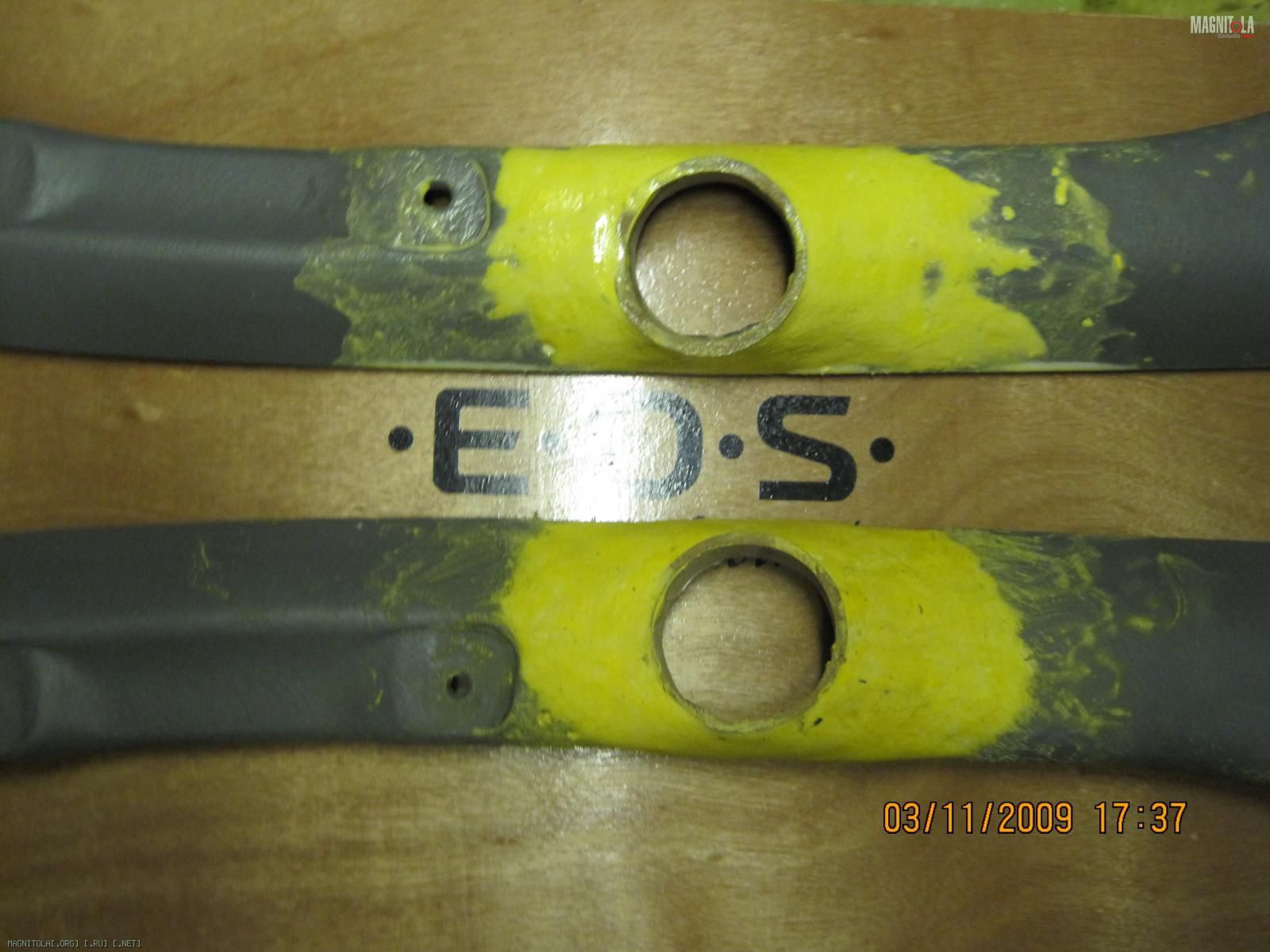

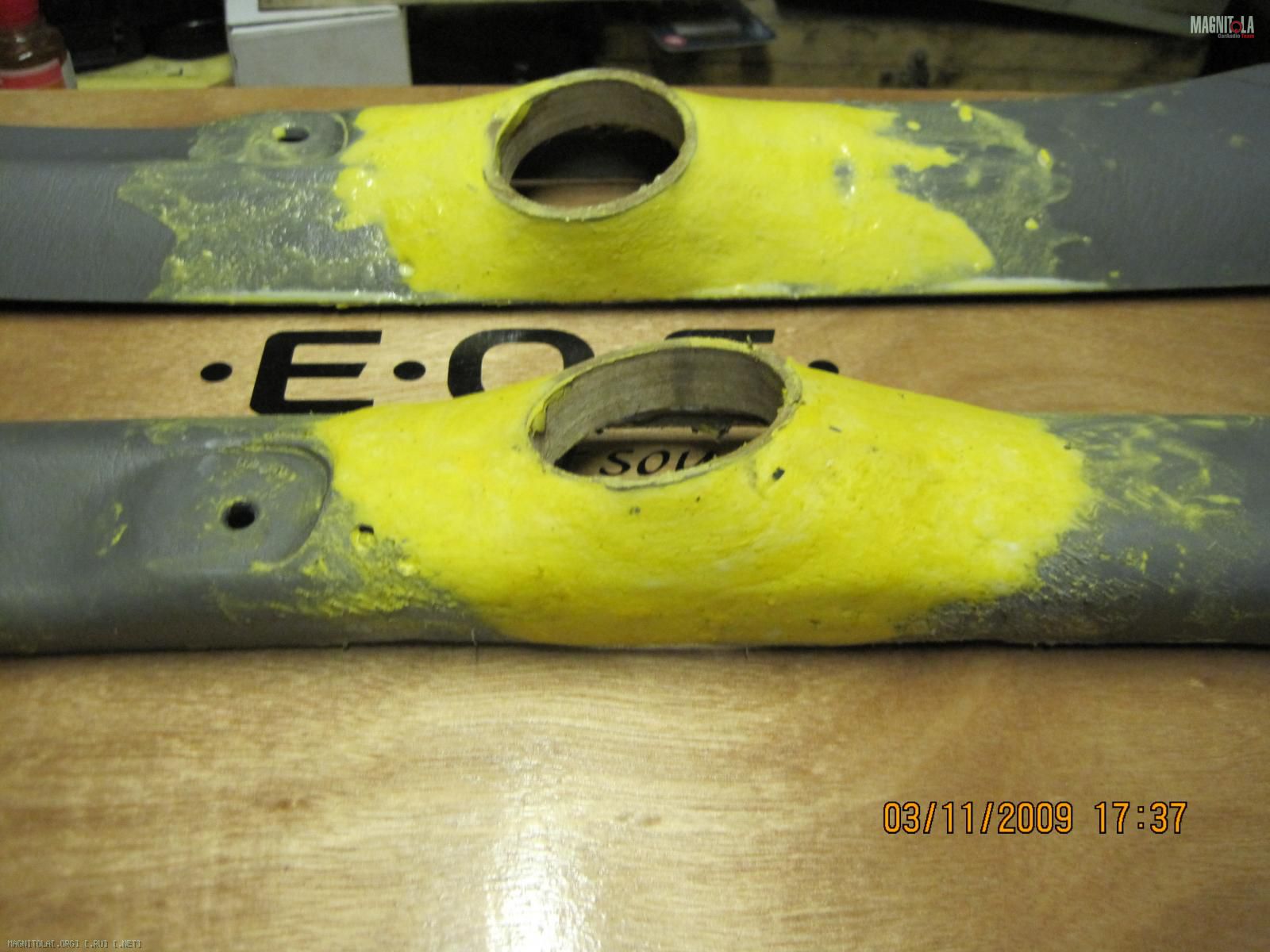

сколько смол видел они все синие но у нас выбор не большой !
