Re: изготовление подиумов для мадбасов полностью из фанеры
подождите мужики я же не метеор чтоб за 5 сек. все нарисовать, терпение все будет!!!
---------- Post added 10.07.2010 at 22:23 ----------
не нужно упражняться есть еще и основная работа а это рисую как есть свободное время!!! Цитата:
Сообщение от
wrangler
Дайте человеку поупражнятся в 3Д и в теории... зызызы
И так рисунок в день выходит.. гыгыгы
---------- Post added 10.07.2010 at 22:27 ----------
P.S. можно конечно вышкурить тчательно все кольца перед тем как собирать подиумы, но я бы не рекомендовал т.к. после сборки все равно придется шкурить( смысл делать двойную работу проще аккуратно выпилить)!!!
Re: изготовление подиумов для мадбасов полностью из фанеры
Цитата:
Сообщение от
ддимон
P.S. можно конечно вышкурить тчательно все кольца перед тем как собирать подиумы, но я бы не рекомендовал т.к. после сборки все равно придется шкурить( смысл делать двойную работу проще аккуратно выпилить)!!!
многие вообще то давно уже не вырезают кольца руками эл.лобзиком, ну или накрайняк эл.лобзиком, но через приспособу типа циркуля, ну а продвиутые лентяи ))) так вообще кольца нашинковывают ручным фрезером на подошве циркуль, т.ч. кольца выходят практически идеально ровные, и шкурение просто излишество граничащее с параноей в стремлении абсолютной идеальности )))
Вложений: 3
Re: изготовление подиумов для мадбасов полностью из фанеры

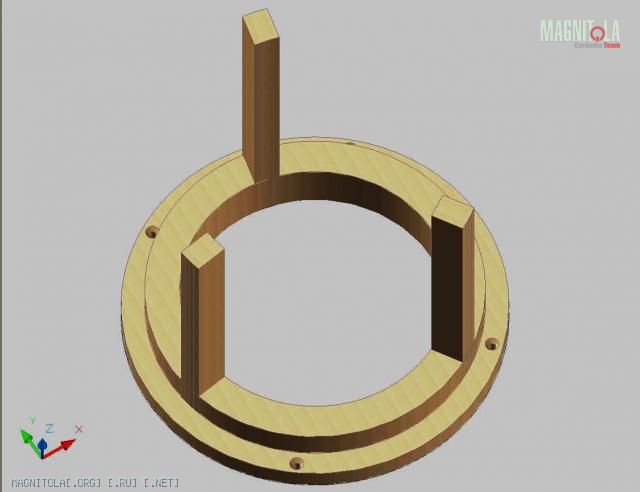

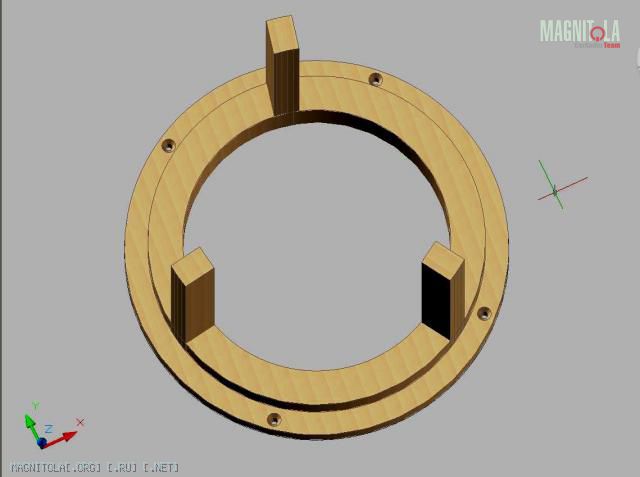

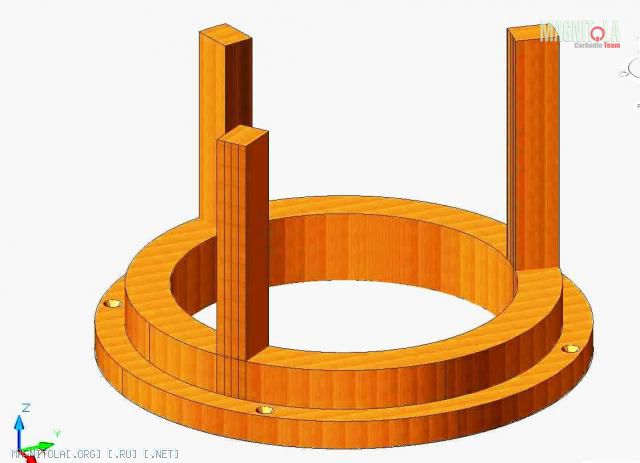

Вложение 72324Вложение 72323Вложение 72322 затем приклеиваем и прикручиваем (одновременно) три бруска из фанеры толщиной18мм, шириной в зависимости от ширины вашего кольца , у всех брусков будет разная высота и углы наклона верхней грани ( зависит от выбранного доворота мида) см. дальше...
Вложений: 3
Re: изготовление подиумов для мадбасов полностью из фанеры

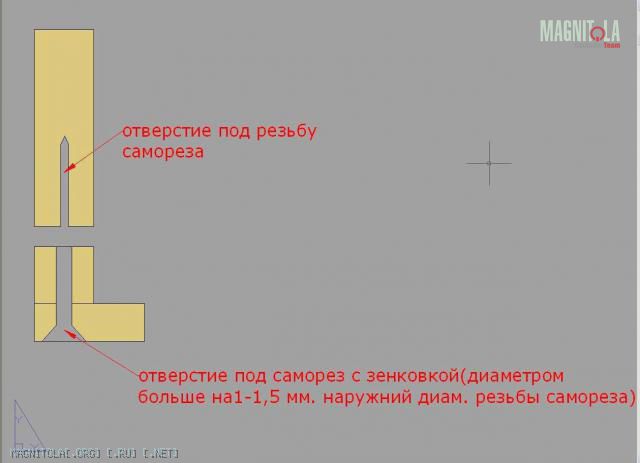

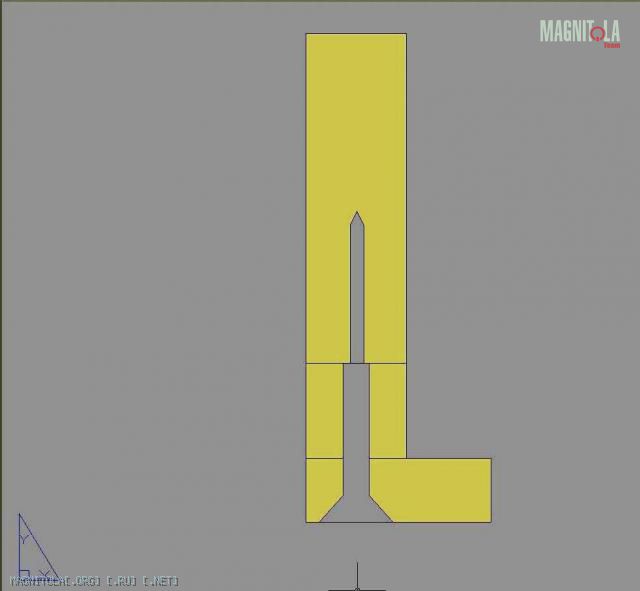

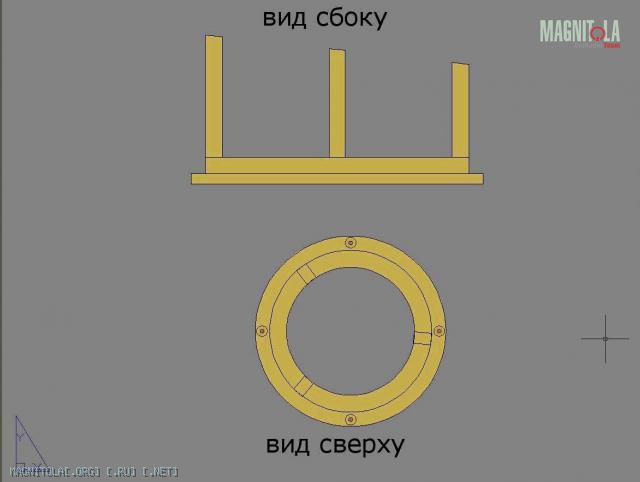

Вложение 72326 Вложение 72328 Вложение 72329 перед тем как приклеивать бруски,размечаем и просверливаем в кольце снизу отверстия с зенковкой под саморезы( САМОРЕЗ НЕ ДОЛЖЕН НАРЕЗАТЬ ДВОЙНУЮ РЕЗЬБУ!!!) наносим клей и прикручиваем намертво. собираем сразу два подиума левый и правый соответственно- зеркально.К сожелению не могу дать ни каких рекомендаций как расчитать углы наклонов верхних торцов брусков. Для себя я в Автокаде рисовал...
Вложений: 2
Re: изготовление подиумов для мадбасов полностью из фанеры

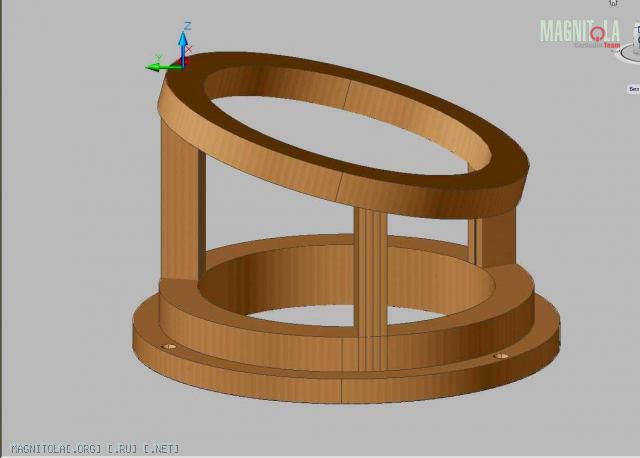

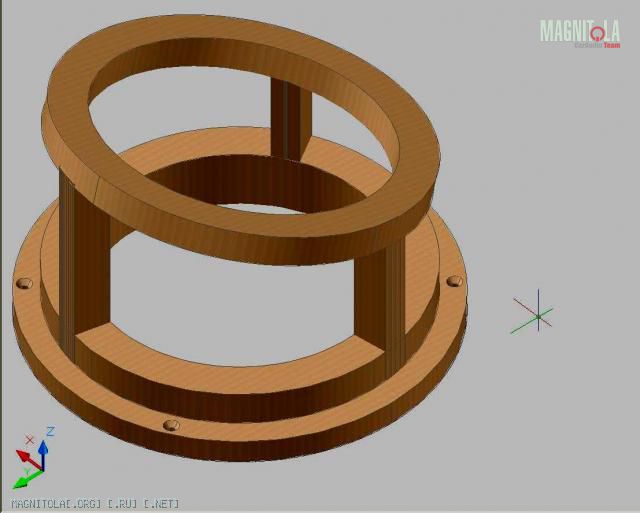

Вложение 72348Вложение 72347 далее сразу приклеиваем и прикручиваем к брускам ( с зенковкой как я уже писал выше) верхнее, последнее кольцо на два подиума одновременно!!!
Вложений: 4
Re: изготовление подиумов для мадбасов полностью из фанеры

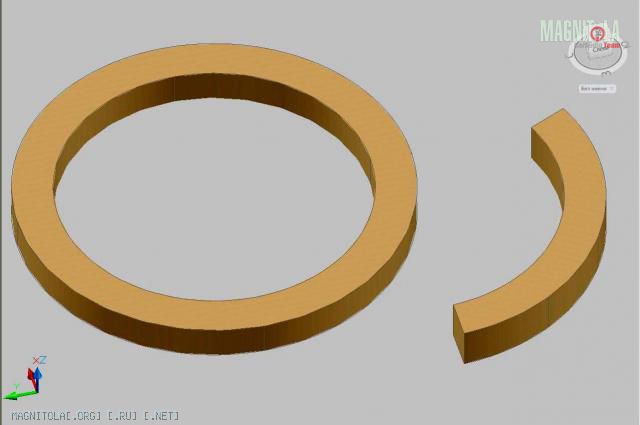

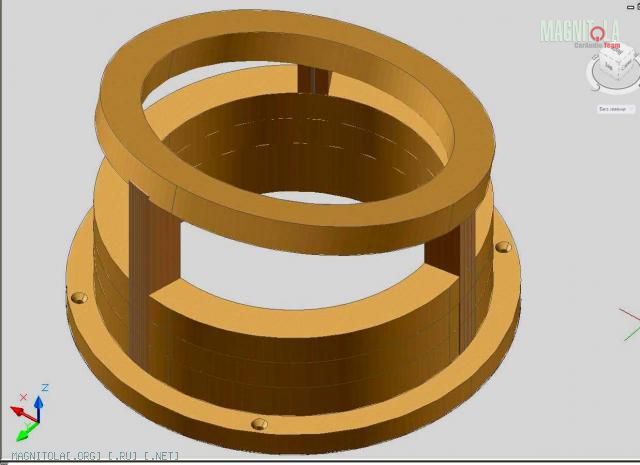

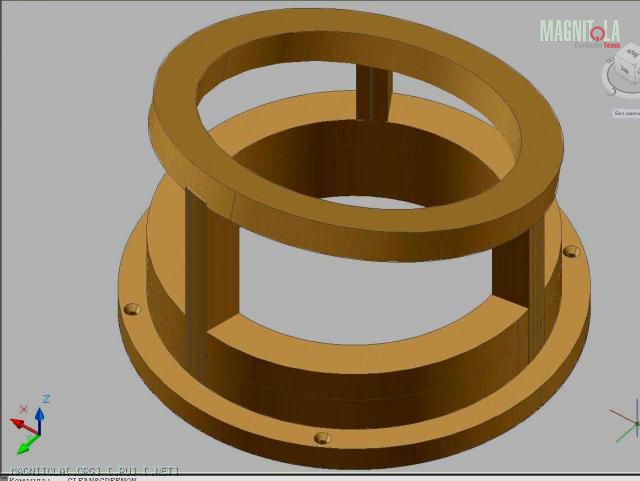

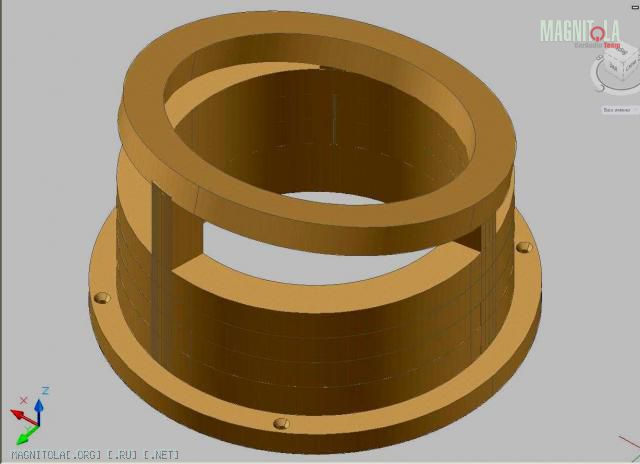

Вложение 72360 Вложение 72361 Вложение 72362 Вложение 72363 далее когда вся конструция хорошо высохнет -10-12 час. выпиливаем из оставшейся кучи колец сегменты и на клей в распорчик приклеиваем их один на другой,рядами. Не нужно ждать пока один ряд просохнет, сразе набираем полностью.( я пришпиливал сегменты пневматичаским шпилькобоем диаметр шпильки -0.8 мм длинна 25мм) если у кого нет такой возможности , подгоняйте поплотнее - в распор. У последних сегментов я подгонял скосы на ручной ленточной шлифмашине
http://magnitola.org/images/misc/pencil.png
Вложений: 3
Re: изготовление подиумов для мадбасов полностью из фанеры

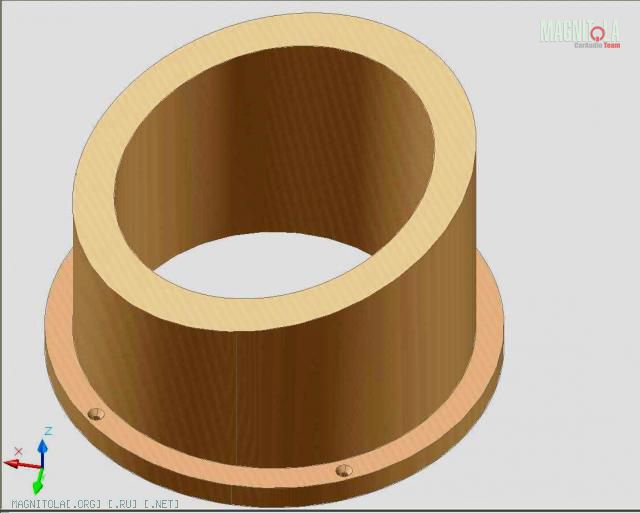

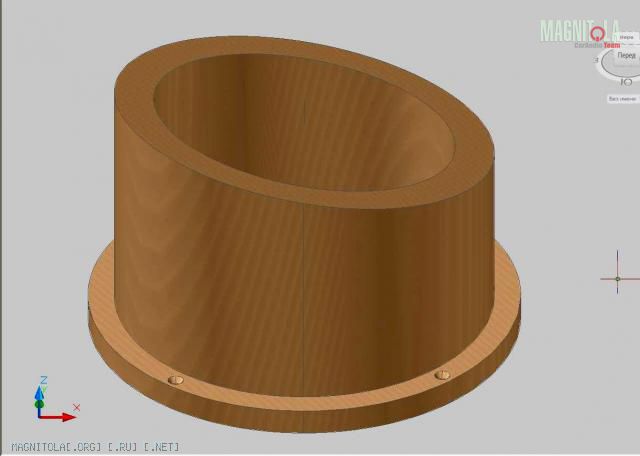

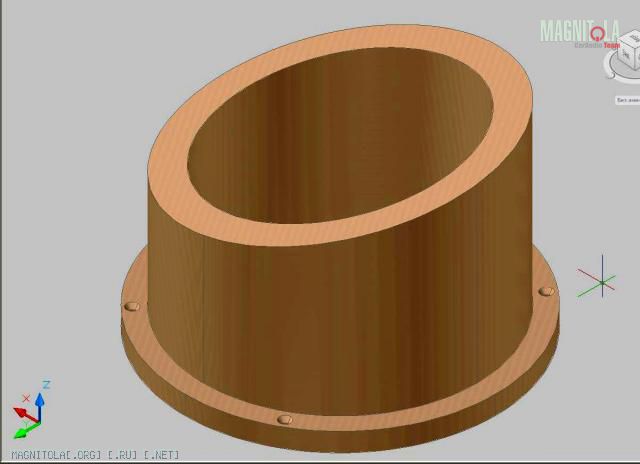

Вложение 72373 Вложение 72374 Вложение 72375 получаем вот такие подиумы.Даем как следует высохнуть-10-12 час. затем шпаклюем( полиэфиркой,эпоксидкой с опилками автомобильной шпаклевкой) после высыхания вышкуриваем все внутри и снаружи как следует. Далее я бы рекомендовал пропитать подиумы нашей совковой эпоксидкой в 2 слоя с промежуточной сушкой7-10час со всех сторон (я пропитывал) причем излишки эпоксидки лучше сразу убирать тряпкой . иначе
будет большая проблема потом все это вышкуривать!!! Когда эпоксидка полностью высохнет еще раз все вышкуриваем м и можно крепить подиумы к дверям
Re: изготовление подиумов для мадбасов полностью из фанеры
теперь как заполнить зазры между подиумом и картой двери.
---------- Post added 11.07.2010 at 11:11 ----------
если подиум устанавливается на штатное место и основание двери ровное, облагораживаем наши подиумы-кожей,кожзамом,алькантарой,тканью или просто красим . на основание подиума наносим полиуретановый герметик для вклейки стекол( в инете этого добра огромный выбор, оч . хорош 3м) прикручиваем к дверям, излишки герметика убераем и ГОТОВО!!! остается только в пластиковой обшивке двери проделать отверстия и затем облогородить!!!( Мне пришлось переносить мид ниже т.к. в штатное место с доворотом оно не лез) Для переноса мида нам понадобится шаблон для разметки.
Вложений: 3
Re: изготовление подиумов для мадбасов полностью из фанеры

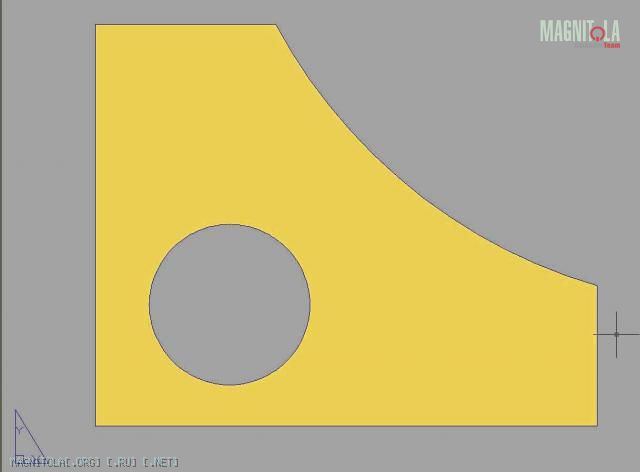

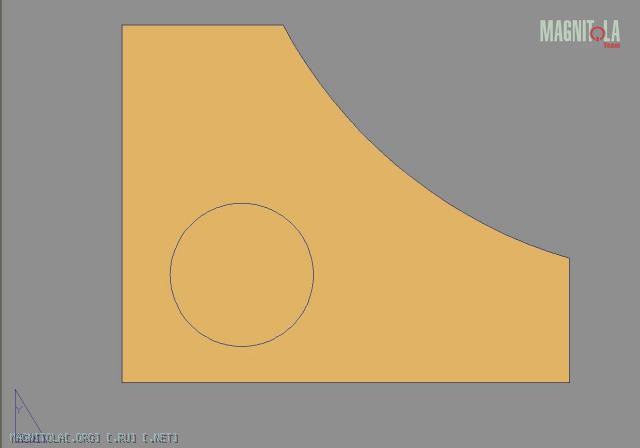

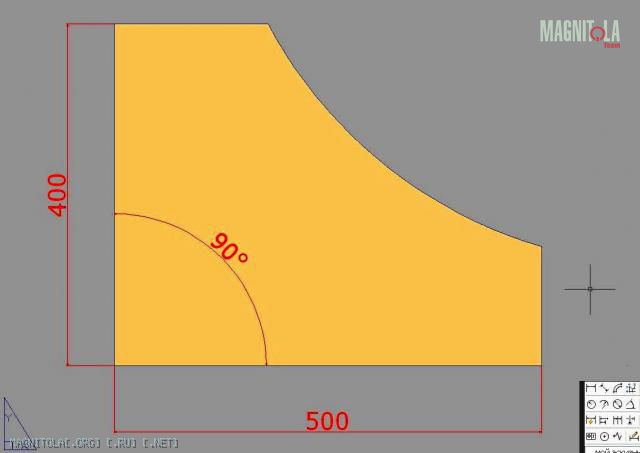

Вложение 72456 Вложение 72457 Вложение 72458 Для шаблона понадобится фанера или мдф толщиной6-9 мм.
размером примерно400х500мм . Выпиливаем шаблон( один угол длжен быть строго90 градусов) далее размечаем груг циркулем и выпиливаем круг лобзиком. (есть некая хитрость при разметке круга об этом далее!!!)
Re: изготовление подиумов для мадбасов полностью из фанеры
Цитата:
Сообщение от
ддимон
затем приклеиваем и прикручиваем (одновременно) три бруска из фанеры
При наличии двух рук прикрутить и приклеить ТРИ детали ОДНОВРЕМЕННО???
P/S/ Автор, реально хорошо рисуешь, но по стилю письма - пособие для клинических даунов. ИМХО
P/P/S/ При таком варианте 1. дин с большим магнитом упрется в стенку 2. играть будет в "колодец.
